ODPÍNAČE TYPU C3. 25 kv, 400 A 1250 A. Návod na montáž, obsluhu a údržbu. ABB Power Distribution

Transkript

1 ODPÍNAČE TYPU C3 12 kv, 400 A 1250 A 25 kv, 400 A 1250 A Návod na montáž, obsluhu a údržbu ABB Power Distribution

2 Upozornění! 1) Pokyny pro montáž a provoz Poloha odpínače VYP. Aby byl zajištěn pohyb při provozu bez překážek, je nutno zajistit minimální vzdálenosti k připojením a jejich upevňovacím prvkům! Podrobnosti montáže pro kruhové vodiče pouze o průměru 20 mm. Vodiče je nutno osadit před montáž, jak je uvedeno na výše uvedeném náčrtku. Utahovací moment pro šestihranný šroub: ,5 Nm. Při montáži odpínače na rovnou plochu (stěnu), je nezbytné použití podložek. Podložky, které je nutno montovat, mají tloušťku 5 mm, vnější průměr 50 mm a vnitřní průměr 12,5 mm. (Objednací čís. GCE P0100). 2) Doplňující informace Po návodu na montáž, obsluhu a údržbu odpínače typu CK3 a CR3 následují dodatky č.1, č.2, č.3, které doplňují, upravují nebo částečně mění návod na montáž, obsluhu a údržbu odpínače typu C3 2

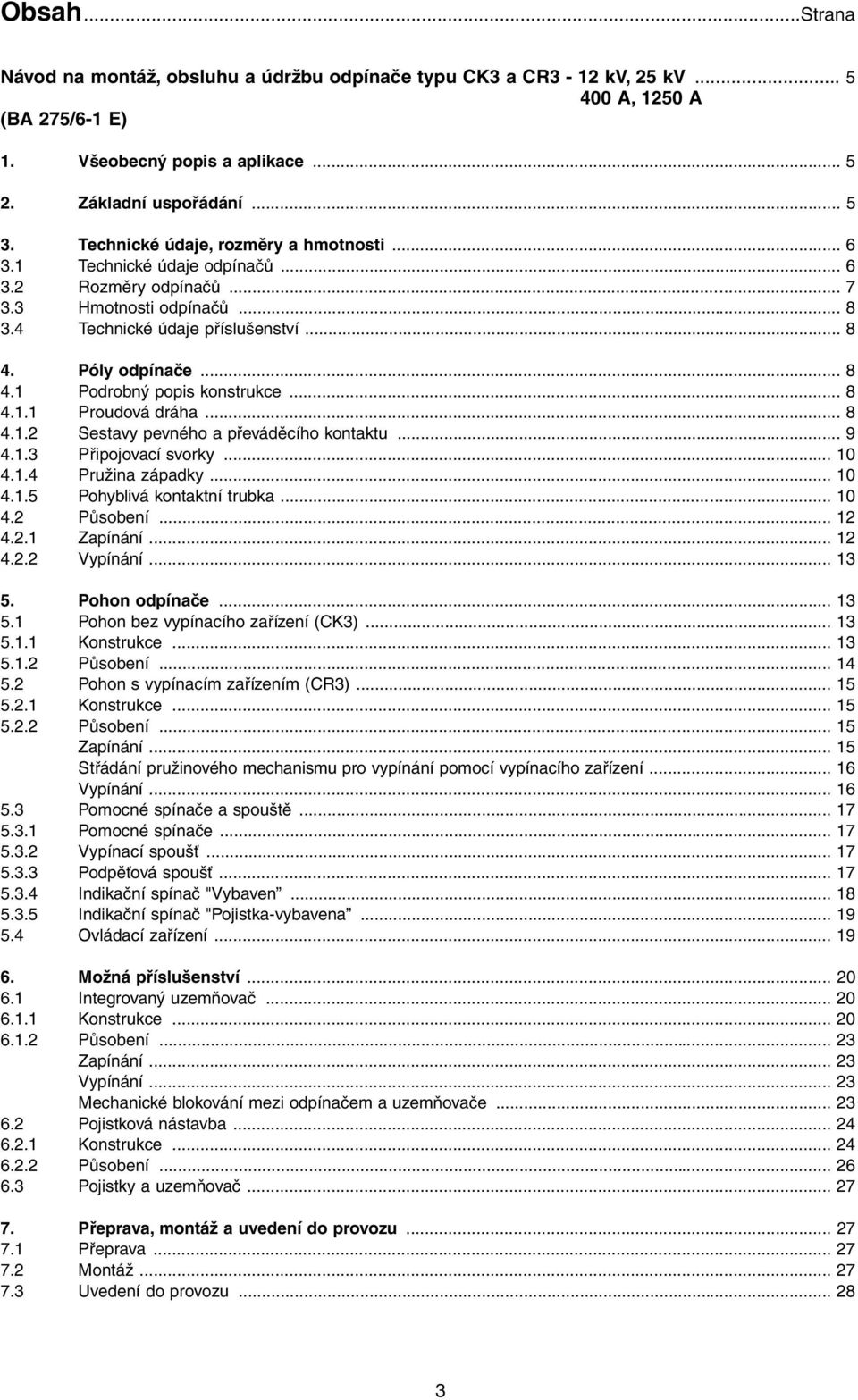

3 Obsah...Strana Návod na montáž, obsluhu a údržbu odpínače typu CK3 a CR3-12 kv, 25 kv A, 1250 A (BA 275/6-1 E) 1. Všeobecný popis a aplikace Základní uspořádání Technické údaje, rozměry a hmotnosti Technické údaje odpínačů Rozměry odpínačů Hmotnosti odpínačů Technické údaje příslušenství Póly odpínače Podrobný popis konstrukce Proudová dráha Sestavy pevného a převáděcího kontaktu Připojovací svorky Pružina západky Pohyblivá kontaktní trubka Působení Zapínání Vypínání Pohon odpínače Pohon bez vypínacího zařízení (CK3) Konstrukce Působení Pohon s vypínacím zařízením (CR3) Konstrukce Působení Zapínání Střádání pružinového mechanismu pro vypínání pomocí vypínacího zařízení Vypínání Pomocné spínače a spouště Pomocné spínače Vypínací spoušť Podpěťová spoušť Indikační spínač "Vybaven Indikační spínač "Pojistka-vybavena Ovládací zařízení Možná příslušenství Integrovaný uzemňovač Konstrukce Působení Zapínání Vypínání Mechanické blokování mezi odpínačem a uzemňovače Pojistková nástavba Konstrukce Působení Pojistky a uzemňovač Přeprava, montáž a uvedení do provozu Přeprava Montáž Uvedení do provozu

4 8. Inspekce a údržba Intervaly inspekce a údržby Postup při inspekci a údržbě Mechanismus odpínače Kontaktní systém Izolace Výměna součástí Výměna kompletní vnitřní části kontaktní trubky Vyjmutí Montáž Výměna připojovacích svorek Demontáž Montáž Speciální nářadí, náhradní díly a mazadla Speciální nářadí Náhradní díly Maziva Legenda pro čísla položek na ilustracích DODATEK č.1 - Návod na montáž, obsluhu a údržbu odpínače typu CS3-12 kv, 25 kv A, 1250 A (BA 275/6-1AE) 1. Přehled a oblasti použití Technické údaje, rozměry a hmotnosti Konstrukce odpínače Pohon odpínače Konstrukce Působení Nastřádání tlačných pružin pro zapnutí Nastřádání střádačového pohonu pro vypnutí Zapínání odpínače Vypínání odpínače Legenda čísel položek DODATEK č.2 - Návod na montáž, obsluhu a údržbu odpínačů typu C3-12 kv, 400 A 1250 A kv, 400 A 1250 A (BA 428/01 E) DODATEK č.3 - Plán údržby a inspekce odpínačů typu C3-12 kv, 400 A 1250A kv, 400 A 1250A (BA 410/02 E) Všechna práva vyhrazena, výslovně včetně práv reprodukce formou výňatků, fotokopií nebo mikrofilmů. Je zakázáno předávat tuto publikaci kompletně nebo ve formě výňatků třetí straně. Údaje, výkresy a ilustrace nezávazné. Změny vyhrazeny. 4

5 Návod na montáž, obsluhu a údržbu odpínače typu CK3 a CR3 12 kv, 25 kv 400 A A (BA275/6-1 E) 1. VŠEOBECNÝ POPIS A APLIKACE Odpínače typu CK3 a CR3 pro napětí 12 kv a 25 kv (obr. 1a a 1b) jsou třípólové odpínače suvného typu pro vnitřní montáž ovládané překlápěcím pružinovým pohonem. Oblouk je zhášen na principu vyfukování, kde teplo vytvářené obloukem způsobí uvolnění zhášecího plynu z okolní pevné izolace. Oba typy odpínačů vyhovují normám IEC , EN a ČSN Jsou schopné vypínat normální provozní proudy a vytváří ve vypnuté poloze viditelnou odpojovací dráhu. Typ CK3, který představuje základní provedení, je vybaven překlápěcím pružinovým mechanismem bez vypínacího zařízení. U typu CR3 je doplněno několik součástí pro úpravu překlápěcího pohonu na pohon s vypínacím zařízením, takže vypnutí může být provedeno kolíky spouště připojených pojistek vn, nebo vypínací nebo podpěťovou spouští. Mimoto mohou být vestavěny až dva pětipólové pomocné spínače pro účely ovládání a signalizace. V jejich základní formě jsou překlápěcí pohon a pružinový střádačový pohon obou typů odpínače ovládány ručně. V případě požadavku je možno mechanismus vybavit motorem. Oba typy odpínače jsou vhodné pro spínání kabelů, venkovních vedení a kondenzátorů, pro vypínání a zapínání obvodu uzavřené smyčky; jakož i pro spínání nezatížených a zatížených transformátorů. Obr.1: a) Odpínač CK3 pro 12 kv, b) Odpínač CR3 pro 12 kv, c) Skříň ZK8 pro 12 kv odpínač vypnutý odpínač zapnutý, pohon mechanismu nastřádán pro vypnutí 2. ZÁKLADNÍ USPOŘÁDÁNÍ Vnějším rozdílem mezi odpínači typu CK3 a CR3 je překlápěcí pohon, který je upraven na odpínačích CR3 doplňujícím vybavením mechanismu s vypínacím zařízením. Odpínače mohou být dodány s různými roztečemi pólů, což vede k rozdílným šířkám. Oba typy jsou vyráběny pro 12 kv a vhodně zvětšeny pro 25 kv. Jejich konstrukce umožňuje dodávky jako samostatné jednotky (obr. 1a a 1b) nebo jako součást typově odzkoušených skříní typu ZK8 (obr. 1c) vyráběných v ABB CALOR-EMAG. Obr. 1a, 1b a 3 uvádí, že v jejich základním provedení se odpínače v podstatě skládají z nosného rámu 1, spínacího hřídele 8 s překlápěcím pružinovým pohonem 9, izolačních ramen 7, z podpěrek horních pevných kontaktů 2 se sestavou horního pevného kontaktu 4, z podpěrek spodních pevných kontaktů 3 se sestavou kluzných kontaktů 5 a pohyblivých kontaktních trubek 6. U odpínačů 12 kv jsou podpěrky pevných kontaktů 2 a 3 z licí pryskyřice identické konstrukce. Jsou namontovány vertikálně seřízené na nosném rámu čely proti sobě. U odpínačů na 25 kv se však liší sestavy horních pevných kontaktu 4 od sestav spodních pevných kontaktů 5. 5

6 Podpěrky pevných kontaktů skříňového tvaru 2 a 3 jsou otevřené směrem k přední části a obsahují připojovací svorky s tulipánovými kontakty 14 a 15, které jsou namontovány takovým způsobem, že vedou pohyblivé kontaktní trubky 6 po centrálně seřízené dráze při jejich pohybu nahoru a dolů. V zapnuté poloze odpínače vytváří kontaktní trubky 6 vždy spojení mezi horními a spodními sestavami kontaktů 4 a 5. Tulipánové kontakty 14 v horních sestavách kontaktů 4 jsou spojené s horními připojovacími svorkami 12 a tvoří kompletní připojovací svorky 10 a podobně tulipánové kontakty 15 ve spodních sestavách kontaktů 5 jsou spojené se spodními připojovacími svorkami 13 a tvoří kompletní připojovací svorky 11. Plastové pojistné klíny 39 zajistí pevnou polohu připojovacích svorek 10 a 11 v příslušných horních a spodních sestavách kontaktů. V horních sestavách kontaktů 4 zajišťují klíny 39 také kontaktní desky 35 a jejich pružiny západky ve tvaru objímky 38 v připojovacích svorkách 10 nad tulipánovými kontakty 14. Ve spodních sestavách kontaktů svírají pojistné klíny také plastové vodící objímky 82, které působí jako ložisková pouzdra pro kontaktní trubky 6 a zajišťují zarážku pro osazený spodní konec 49 kontaktních trubek, když odpínač zapíná. Ovládací zařízení odpínače (páka, táhla atd.) působí na spínací hřídel 8, který stlačí přes napínací páky 95 tlačné pružiny 93/94 překlápěcího pohonu 9. Pohyb je přenášen přes hnací tyč 97 na izolační ramena 7 a tím na pohyblivé kontaktní trubky 6 pólů. Díky překlápěcímu pohonu 9 probíhá jak vypínání tak zapínání s určitou rychlostí, která je nezávislá na obsluze. 3. TECHNICKÉ ÚDAJE, ROZMĚRY A HMOTNOSTI 3.1 Technické údaje odpínačů Technické údaje odpínačů jsou uvedeny v tab. 1a, 1b. Tabulka 1a: Jmenovité napětí U r kv Jmenovitá izolační hladina podle: řada 2 řada 1 řada 2 Jmenovité výdržné napětí U w kv při atmosférickém impulsu Jmenovité výdržné napětí U d kv průmyslového kmitočtu Odpínač C3 Jmenovitý proud I r A Jmenovitý vypínací proud při převážně I 1 A činné zátěži cos ϕ = 0,7 Jmenovitý vypínací proud při převážně I 1 A činné zátěži cos ϕ = 0,7 (200 x A) Jmenovitý vypínací proud při převážně I 1 A činné zátěži cos ϕ = 0,7 (3 x A) Jmenovitý vypínací proud obvodu I 2a A uzavřené smyčky cos ϕ = 0,3 Jmenovitý vypínací proud nezatíženého I 3 A transformátoru cos ϕ = 0,1 Jmenovitý vypínací proud jednotkové I 4c A kondenzátorové baterie Jmenovitý vypínací proud nezatížených kabelů I 4a A Jmenovitý zkratový zapínací proud I ma ka Jmenovitý krátkodobý výdržný proud I k ka Jmenovitá doba zkratu t k s Jmen.vypínací proud zemního spojení I 6a A Uzemňovač Jmenovitý zkratový zapínací proud (vrcholová hodnota) I ma ka Jmenovitý krátkodobý proud I k ka Jmenovitá doba zkratu t k s IEC Vypínací doba pro CR3 cca 75 ms 6

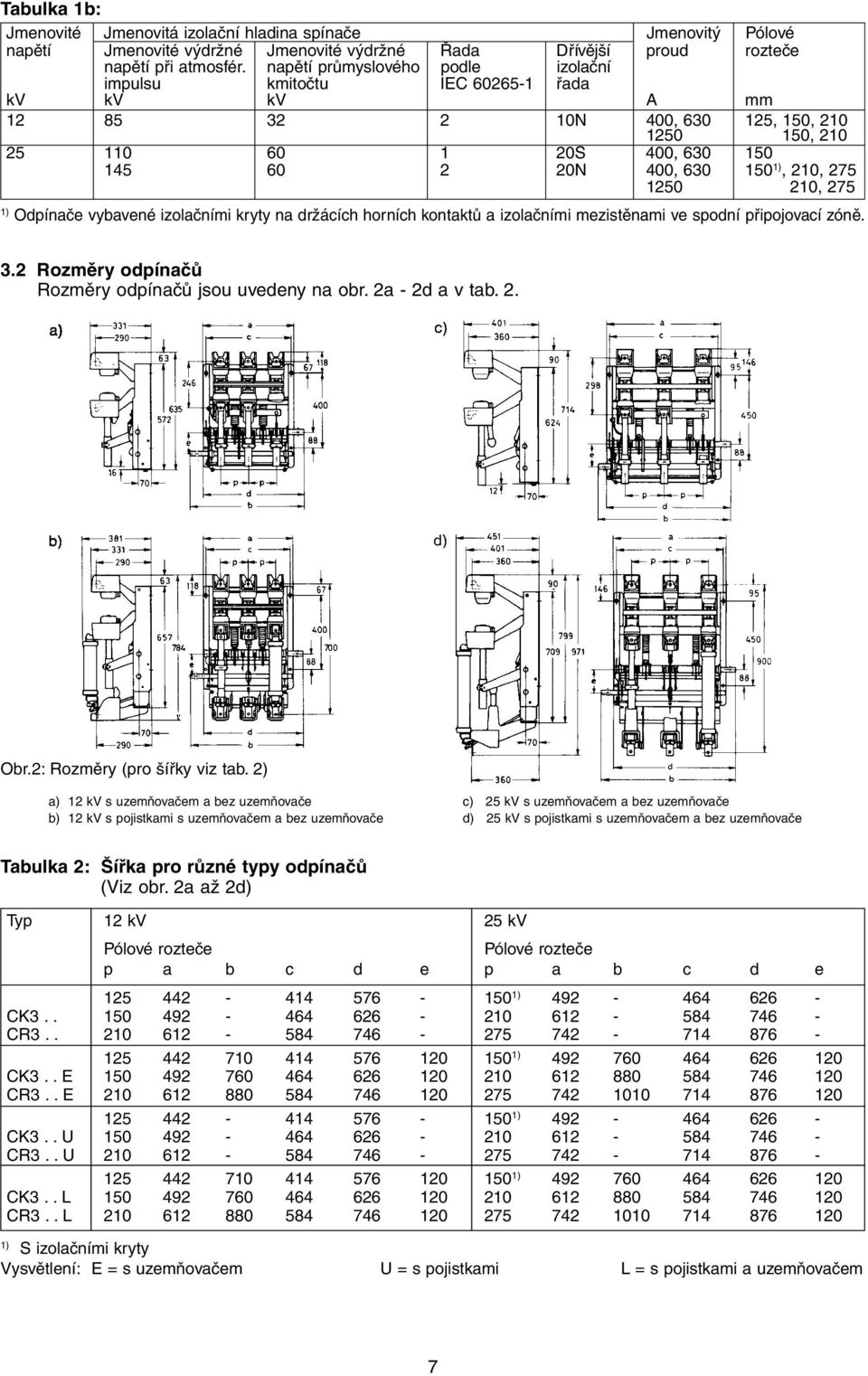

7 Tabulka 1b: Jmenovité Jmenovitá izolační hladina spínače Jmenovitý Pólové napětí Jmenovité výdržné Jmenovité výdržné Řada Dřívější proud rozteče napětí při atmosfér. napětí průmyslového podle izolační impulsu kmitočtu IEC řada kv kv kv A mm N 400, , 150, , S 400, N 400, ), 210, , 275 1) Odpínače vybavené izolačními kryty na držácích horních kontaktů a izolačními mezistěnami ve spodní připojovací zóně. 3.2 Rozměry odpínačů Rozměry odpínačů jsou uvedeny na obr. 2a - 2d a v tab. 2. Obr.2: Rozměry (pro šířky viz tab. 2) a) 12 kv s uzemňovačem a bez uzemňovače c) 25 kv s uzemňovačem a bez uzemňovače b) 12 kv s pojistkami s uzemňovačem a bez uzemňovače d) 25 kv s pojistkami s uzemňovačem a bez uzemňovače Tabulka 2: Šířka pro různé typy odpínačů (Viz obr. 2a až 2d) Typ 12 kv 25 kv Pólové rozteče Pólové rozteče p a b c d e p a b c d e ) CK CR ) CK3.. E CR3.. E ) CK3.. U CR3.. U ) CK3.. L CR3.. L ) S izolačními kryty Vysvětlení: E = s uzemňovačem U = s pojistkami L = s pojistkami a uzemňovačem 7

8 3.3 Hmotnosti odpínačů Hmotnosti odpínačů jsou uvedeny v tab Technické údaje příslušenství Příkon spouští je uveden v tab. 4. Tabulka 3: Hmotnosti Tabulka 4: Příkon spouští Typ 1) 12 kv 25 kv Součást Příkon Pólové Hmotnost Pólové Hmotnost rozteče kg rozteče kg mm cca mm cca CK CR CK3.. E CR3.. E CK3.. U CR3.. U CK3.. L CR3.. L AC VA DC W Vypínací spoušť Y Podpěťová spoušť Y 04 Normální 7 7 Časově zpožděná 10-1) Vysvětlení jako u tabulky 2 3 pojistky 12 kv A: cca 11 kg 3 pojistky 25 kv - 63 A: cca 12 kg 4. PÓLY ODPÍNAČE 4.1 Podrobný popis konstrukce (obr. 3, 4, 5 a 6) Na obr. 3 je uveden v řezu odpínač typu CK3 nebo CR3 12 kv v zapnuté poloze. Z důvodu přehledností není kontaktní trubka 4 zobrazena v řezu, ale důležité detaily jsou vysvětleny s odkazem na obr. 4. Pro spínací funkci jsou důležité tyto součásti: sestava pevného kontaktu 4, sestava převáděcího kontaktu 5, pohyblivá kontaktní trubka 6 se zhášecím zařízením Proudová dráha Na odpínači v zapnuté poloze vede proudová dráha z horní svorky 12 připojovací svorky 10 v horním kontaktním pouzdru 4 přes kontaktní palce 16 tulipánového kontaktu 14 na vnější trubku 48 pohyblivého kontaktu 6 a odtud pokračuje přes kontaktní palce 16 tulipánového kontaktu 15 v pouzdru převáděcího kontaktu 5 na spodní svorku 13. Jak je možno vidět na obr. 4 a 5, paralelně s touto hlavní proudovou dráhou je druhá proudová dráha, která vede z kontaktní desky 35 - upevněné na připojovací svorce 10 - přes západkovou pružinu 38 ve tvaru objímky, hrot západky 67, sekundární spínací roubík 66 na sekundární soudkový kontakt 71 a pokračuje odtud přes kontaktní trubku 61 na vnější trubku 48. 8

9 Obr.3: Řez odpínačem 12 kv v zapnuté poloze Sestavy pevného a převáděcího kontaktu (obr. 3, 5 a 6) Pouzdra z licí pryskyřice 4 a 5 pevného a převáděcího kontaktu jsou odlita společně s jejich příslušnými nosnými rameny 2 a 3. U odpínačů 12 kv je konstrukce nosných ramen 2 a 3 identická, takže mohou být použity jako horní a spodní podpěrky pouze s rameny směřujícími nahoru nebo dolů. Kryty (42 nebo 43) zakrývající tulipánové kontakty (15 nebo 16) směřují proti sobě a mají centrální otvory (44 nebo 45), aby byl možný průchod pohyblivé kontaktní trubky 6. Vzhledem k vyšším namáháním u odpínačů 25 kv byl kryt pouzdra 4 horního kontaktu prodloužen směrem dolů ve srovnání s provedením 12 kv a do krytu byla doplněna izolační deska 46. Mimoto jsou u odpínačů 25 kv s nejmenšími pólovými roztečemi 150 mm vybavena pouzdra horních a také spodních kontaktů kryty. Horní a spodní svorky 12 a 13 jsou uspořádány ve skříňových kontaktních pouzdrech, která jsou otevřená směrem k přední straně. Jsou odlity jako jeden kus 9

10 s příslušnými držáky tulipánových kontaktů 14 nebo 15 a tvoří připojovací svorky 10 a 11. Obě svorky mají vertikální čelní kontaktní plochy, které mají otvor pro matici a šroub dodávaných pro upevnění připojovacích vodičů. Pro upevnění každé připojovací svorky v příslušném pouzdru se používají dva lisované plastové pojistné klíny 39. Pojistné klíny jsou vloženy zepředu po obou stranách bloku hlavní svorky mezi výstupky na kontaktním bloku a příslušnými zuby upevněnými na vnitřních stěnách kontaktních pouzder. Samosvornost klínů 39 ve formě rýhované pojistné pružiny 41 umístěné ve vybráni a lisované v celku s klíny zabrání nahodilému uvolnění, takže je zajištěno, po řádném zasunutí klínů, pevné uložení připojovacích svorek v pouzdrech Připojovací svorky (obr. 3 a 6) Připojovací svorky 10 a 11 mají podobnou konstrukci s výjimkou vnitřního kroužku zalisovaného do držáku tulipánového kontaktu. Zatímco kroužek 19 ve spodní připojovací svorce 11 sestává z izolačního materiálu a hlavně vykonává funkci vodícího pouzdra pro pohyblivou kontaktní trubku 6 posouvající se nahoru a dolů tulipánovým kontaktem 15, vnitřní kroužek 18 v horním tulipánovém kontaktu 14 je navržen pro funkci opalovacího kontaktu. Každá připojovací svorka (10 nebo 11) je odlitá jako jeden kus s držákem tulipánových kontaktů (14 nebo 15), deskou držáku 31 pro kontaktní držák a třmenem svorky (12 nebo 13) upevněném na jedné straně desky držáku 31. Opačná strana třmenu svorky je opatřená rybinovitou drážkou 32 pro uložení matice 33 a pojistné podložky 34 pro upevnění šroubu 33a, který zajišťuje polohu plochého pasu. Držák tulipánového kontaktu (14 nebo15) sestává z žeber klece 20 umístěných vertikálně na desce držáku a uspořádaných do kruhu kolem otvoru pro trubku 30. Na jejich neupevněné straně jsou žebra klece uchycena externím kroužkem 17, zatímco uvnitř upevňují vnitřní kroužek, který sestává buď z izolačního materiálu (19) nebo materiálu odolnému proti působení oblouku (18). V každé druhé mezeře mezi žebry klece 20 je uložen pár kontaktních palců 16 upevněných přítlačnými pružinami 21 a 22. Horní pružina přitlačuje horní kulovou část kontaktních palců na připojovací výstupek 24 žeber 20 a na jazýčky 26 kroužku klece 25 v prstencovém vybrání 27 držáku kontaktů a dovoluje otáčení palců. V zapnuté poloze odpínače přitlačují pružiny 22 v obou držácích kontaktů čela kontaktů 28 palců na vnější plochu pohyblivé kontaktní trubky 48. Ve vypnuté poloze odpínače se kontaktní palce 16 v horních tulipánových kontaktech 14 sevřou, až se jejich výstupky 29 opřou o svěrný kroužek Pružina západky (obr. 5, 6 a 7) Pružina západky 38 se skládá ze dvou paralelních drátěných objímek upevněných v určité vzdálenosti pod kontaktní deskou 35 svěrnou deskou 36 a dvěma šrouby. Kontaktní deska 35 s pružinou západky 38 je namontována na pouzdru pevného kontaktu 4 ve vybrání 37 umístěném nad tulipánovým kontaktem 14 připojovací svorky 10 a soustředně s otvorem kontaktní trubky 30. Kontaktní deska je upevněna pojistnými klíny 39, které rovněž zajišťují polohu horní připojovací svorky 10 v pouzdru pevného kontaktu 4. Tlak vytvářený klíny je dostatečný pro zajištění kontaktního tlaku požadovaného pro převod proudu do paralelní proudové dráhy Pohyblivá kontaktní trubka (obr. 3, 4 a 8) Každá z pohyblivých kontaktních trubek 6 je poháněná dvěma izolačními rameny 7 namontovanými na spínacím hřídeli 8. Ramena jsou upevněna pružnými sponami 51 a připojena ke spodním koncům 49 pohyblivých kontaktních trubek. Izolační ramena 7 jsou uváděná do pohybu překlápěcím pohonem působícím přes hnací páky 96 na hnací tyč 97. Ve spodním otevřeném konci 49 trubky je výfuk plynu 53 a nad ním uzavřená spirála 54, který drží přítlačné desky 55. Mezi přítlačnými deskami je sevřeno několik chladících mřížek 56 pro snížení teploty unikajícího plynu. Přítlačná deska 55 nad chladícími mřížkami drží rozpěrku 57, která se nahoře opírá o další sadu přítlačných desek 55. Vnější povrch kontaktní trubky 48 je opatřen dvěma prstencovými drážkami 58, do kterých zapadají dva příslušné výstupky 59 v horním prodloužení spod- 10

11 ní trubky, takže jsou obě části pevně spojeny. Kontaktní trubka 61 je sevřena mezi přítlačné desky 55 nad rozpěrkou 57 a opalovacím kroužkem 60, který je nalisován do vnější trubky 48. Pro zajištění pevného uložení je opalovací kroužek 60 opatřen po obvodě svěrnými drážkami klínového tvaru rozmístěnými axiálně. Vnější trubka 48 a její spodní prodloužení 49 obklopuje zhášecí systém 63, který sestává z trubkové vložky 64 z izolačního materiálu, nahoře se závitovou částí 65, která je zašroubována do vnější trubky 48. Zhášecí systém 63 je prodloužen směrem dolů do spodního konce kontaktní trubky 49, trubkovitá vložka 64 je umístěna na opalovacím kroužku 60. Další opalovací kroužek 62 je umístěn mezi horním koncem vnější trubky 48 a závitovou horní částí 65 trubkové vložky 64. Trubková vložka 64 obsahuje výsuvně pohyblivý sekundární spínací roubík 66 pod tlakem pružiny, který je v horní části obklopen izolační trubkou 69. Spínací roubík 66 unáší v horní části hrot západky 67 a na svém spodním konci volně otočný zhášecí píst 72 vyrobený z izolačního materiálu. Pro ztlumení rázu během vypínacího zdvihu je pod hrotem západky 67 upevněn tlumící kužel 68. Mezi nákružkem 73 a opalovacím kroužkem 76, který je našroubován na sekundárním spínacím roubíku 66 nad zhášecím pístem 72, je sevřen izolační nátrubek 79. Pro zabránění vniknutí plynu do horní části vnitřní trubky je na těsnící desce 81 pod izolační trubkou 69 upevněno těsnění 80 směřující dolů. Mezi těsnící deskou 81 a opalovacím kroužkem 76 je namontován soudkový kontakt 71, který je radiálně pohyblivý a předepnutý vnitřní kontaktní pružinou, aby byl v excentrické poloze, takže je stále ve styku s vnitřní stěnou kontaktní trubky 61. Obr.5: Horní sestava pevného kontaktu pro 25 kv Obr.4: Pohyblivá kontaktní trubka pro odpínač 12 kv (zhášecí systém v polovičním řezu) Obr.6: Připojovací svorka 11

12 4.2 Působení Zapínání (obr. 3, 4, 8 a 10) V průběhu zapínacího zdvihu se pohyblivá kontaktní trubka 6 zvedá ze své nejnižší polohy působením síly vyvinuté překlápěcím pružinovým pohonem 9 na hnací tyč 97 a přenášené na izolační ramena 7. Při tomto působení je zapínací rychlost nezávislá na obsluze, protože rychlost pohyblivé kontaktní trubky 6 je určena pouze silami tlačných pružin 93/94 uvolněnými pohonem 9 po překročení mrtvé polohy. Krátce před dosažením nejhornější polohy se horní konec kontaktní trubky 6 zasune do tulipánového kontaktu 14 v pouzdru pevného kontaktu 4, takže kontaktní palce 16 horní připojovací svorky 10 vytvoří elektrické propojení mezi horními a spodními póly odpínače. Obr.7: Kontaktní deska s pružinou západky a zarážkou Obr.8: Překlápěcí pružinový pohon pro odpínač typu CK3, 12 kv v poloze VYP Obr.9: Pohon odpínače bez vypínacího zařízení, typ CK3, 12 kv, poloha VYP. Obr.10: Sled spínání a) Zapnutá poloha b) Vypínání c) Vypnutá poloha 12

13 Pohyb izolačních ramen 7 směrem nahoru (a proto i kontaktní trubky 6) je omezen tím, že se hnací tyč 97 zastaví na vačkách 99 dorazové desky 98. Současně se opře spodní konec 49 kontaktní trubky 6 o objímku vedení 82 na spodní straně připojovací svorky 11. V pouzdru horního pevného kontaktu 4 má zasunutí hrotu západky 67 mezi dvě objímky pružiny západky 38 a na narážku 86 pod kontaktní deskou 35 brzdící účinek na pohyb kontaktní trubky 6 směrem nahoru. V poloze odpínače ZAP je hrot západky 67 zachycen pružinou západky Vypínání (obr. 3, 4, 8 a 10) Během vypínacího zdvihu se kontaktní trubka 6 pohybuje směrem dolů působením izolačních ramen 7, která jsou připojená ke spodnímu konci 49 kontaktní trubky. Při tomto působení se vnější trubka 48 pohyblivého kontaktu odpojí od tulipánového kontaktu 14 horní připojovací svorky 10, takže je hlavní kontaktní dráha přerušená. Vzhledem ke skutečnosti, že v počátečním stadiu je držen hrot západky 67 sekundárního roubíku 66 pružinou západky 36 kontaktní desky 35, je průtok proudu udržován přechodně přes paralelní dráhu. Určitý druh teleskopického působení je výsledkem pohybu trubkové vložky 64 relativně k sekundárnímu spínacímu roubíku 66, který unáší kontakt soudkového typu 71 a zhášecí píst 72 a je obklopen izolační trubkou 69. V tomto stádiu se stlačuje spirálová pružina uvnitř zhášecího systému. Vzhledem k pevnému spojení s vnější trubkou a trubkovou vložkou se směrem dolů pohybuje také kontaktní trubka 61, která obklopuje soudkový kontakt, opalovací kroužek 76 a část zhášecího pístu. Jakmile se oddělí kontaktní trubka 61 a opalovací kroužek 60 od kontaktu soudkového typu 71, přeskočí oblouk mezi opalovacím kroužkem 76 na sekundárním spínacím roubíku 66 a opalovacím kroužkem 60, který se pohybuje dolů s vnější trubkou. V průběhu tohoto relativního pohybu přeběhne rychle opalovací kroužek 60 přes opalovací kroužek 76; druhý je však prakticky zakrytý spodním koncem trubkové vložky 64, předtím než se oba opalovací kroužky konečně oddělí. Oblouk bude proto vtahován do klesající trubkové vložky a vtažen do prstencové spáry mezi zhášecím pístem a vnitřním povrchem trubkové vložky 64. Obě tyto součásti jsou z izolačního materiálu, který působením tepla vytvářeného obloukem, uvolňuje plyn požadovaný pro zhášení oblouku. Konečné zhasnutí je dosaženo intenzivním chlazením a prodlužováním oblouku. Po uhasnutí oblouku pokročí pohyb odpínače tak dalece, že síla kompresní pružiny 70 překoná přídržnou sílu pružiny západky 38 na hrotu západky 67, takže sekundární spínací roubík 66 vlivem působení tlačné pružiny vyskočí ze zachycení a následuje pokračující pohyb vnější trubky 48. V konečné poloze VYP se obnoví počáteční vzájemný stav pohyblivých částí kontaktní trubky 6 a odpojovací dráha odpínače je viditelná. 5. POHON ODPÍNAČE K dispozici jsou dva typy odpínače lišící se konstrukcí pohonu: Typ CK3: Překlápěcí pružinový pohon (bez vypínacího zařízení) Typ CR3: Pružinový střádačový pohon (s vypínacím zařízením) 5.1 Pohon bez vypínacího zařízení (CK3) Konstrukce (obr. 8 a 9) Hřídel odpínače 8 je namontován v ložiskových pouzdrech v bočnících odpínačového rámu 1. Ovládací zařízení odpínače jako ruční páky, táhla atd. jsou u základního provedení upevněna na konci hřídele 8, který může vyčnívat na pravé nebo levé straně v závislosti na uspořádání. Spínací hřídel 8 je hladká tyč zajištěná proti posunutí dvěma kroužky 101 na vnitřní straně bočnic a upevněná na hřídel šrouby 102. Uvolnění kroužků proto umožňuje posunout hřídel na druhou stranu, takže je možno upevnit ovládací zařízení na druhou stranu. Kroužek 101, který zajišťuje úhelník dorazu 104, se musí také uvolnit, posunout a znovu utáhnout na hřídeli 8. 13

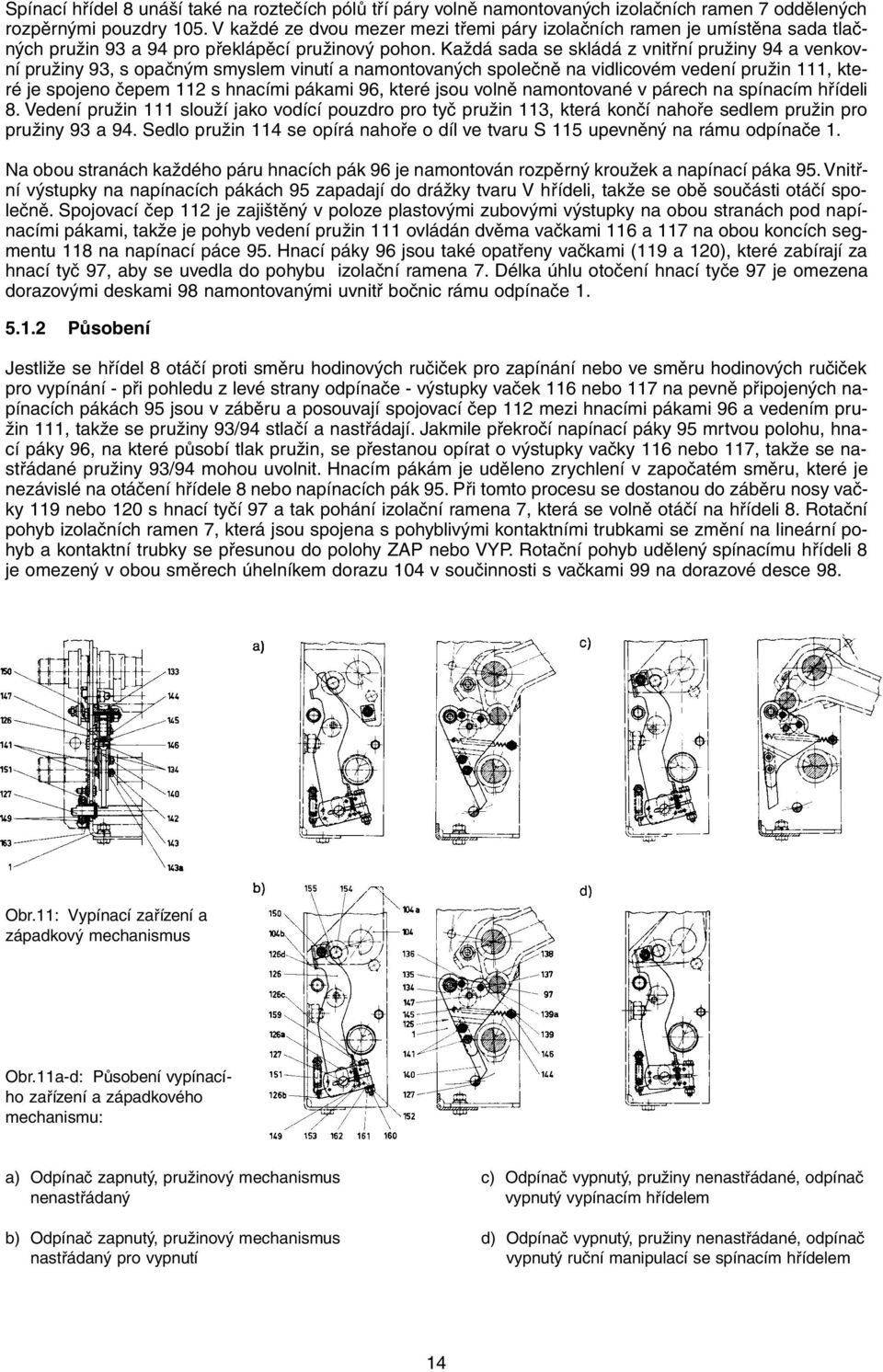

14 Spínací hřídel 8 unáší také na roztečích pólů tří páry volně namontovaných izolačních ramen 7 oddělených rozpěrnými pouzdry 105. V každé ze dvou mezer mezi třemi páry izolačních ramen je umístěna sada tlačných pružin 93 a 94 pro překlápěcí pružinový pohon. Každá sada se skládá z vnitřní pružiny 94 a venkovní pružiny 93, s opačným smyslem vinutí a namontovaných společně na vidlicovém vedení pružin 111, které je spojeno čepem 112 s hnacími pákami 96, které jsou volně namontované v párech na spínacím hřídeli 8. Vedení pružin 111 slouží jako vodící pouzdro pro tyč pružin 113, která končí nahoře sedlem pružin pro pružiny 93 a 94. Sedlo pružin 114 se opírá nahoře o díl ve tvaru S 115 upevněný na rámu odpínače 1. Na obou stranách každého páru hnacích pák 96 je namontován rozpěrný kroužek a napínací páka 95. Vnitřní výstupky na napínacích pákách 95 zapadají do drážky tvaru V hřídeli, takže se obě součásti otáčí společně. Spojovací čep 112 je zajištěný v poloze plastovými zubovými výstupky na obou stranách pod napínacími pákami, takže je pohyb vedení pružin 111 ovládán dvěma vačkami 116 a 117 na obou koncích segmentu 118 na napínací páce 95. Hnací páky 96 jsou také opatřeny vačkami (119 a 120), které zabírají za hnací tyč 97, aby se uvedla do pohybu izolační ramena 7. Délka úhlu otočení hnací tyče 97 je omezena dorazovými deskami 98 namontovanými uvnitř bočnic rámu odpínače Působení Jestliže se hřídel 8 otáčí proti směru hodinových ručiček pro zapínání nebo ve směru hodinových ručiček pro vypínání - při pohledu z levé strany odpínače - výstupky vaček 116 nebo 117 na pevně připojených napínacích pákách 95 jsou v záběru a posouvají spojovací čep 112 mezi hnacími pákami 96 a vedením pružin 111, takže se pružiny 93/94 stlačí a nastřádají. Jakmile překročí napínací páky 95 mrtvou polohu, hnací páky 96, na které působí tlak pružin, se přestanou opírat o výstupky vačky 116 nebo 117, takže se nastřádané pružiny 93/94 mohou uvolnit. Hnacím pákám je uděleno zrychlení v započatém směru, které je nezávislé na otáčení hřídele 8 nebo napínacích pák 95. Při tomto procesu se dostanou do záběru nosy vačky 119 nebo 120 s hnací tyčí 97 a tak pohání izolační ramena 7, která se volně otáčí na hřídeli 8. Rotační pohyb izolačních ramen 7, která jsou spojena s pohyblivými kontaktními trubkami se změní na lineární pohyb a kontaktní trubky se přesunou do polohy ZAP nebo VYP. Rotační pohyb udělený spínacímu hřídeli 8 je omezený v obou směrech úhelníkem dorazu 104 v součinnosti s vačkami 99 na dorazové desce 98. Obr.11: Vypínací zařízení a západkový mechanismus Obr.11a-d: Působení vypínacího zařízení a západkového mechanismu: a) Odpínač zapnutý, pružinový mechanismus nenastřádaný b) Odpínač zapnutý, pružinový mechanismus nastřádaný pro vypnutí c) Odpínač vypnutý, pružiny nenastřádané, odpínač vypnutý vypínacím hřídelem d) Odpínač vypnutý, pružiny nenastřádané, odpínač vypnutý ruční manipulací se spínacím hřídelem 14

15 5.2 Pohon s vypínacím zařízením (CR3) Konstrukce (obr. 8, 11, 11a -11d a 12) V případě záměru vypínat odpínač pomocí spouští nebo kolíky spouště pojistek je překlápěcí pružinový pohon popsaný v čl rozšířen o dodatečné vybavení, které ho změní na pružinový střádačový pohon. Podstatné součástí dodatečného vybavení jsou dvě západkové páky 125, vypínací páka 126 a vypínací hřídel 127. Dvě západkové páky 125 jsou namontovány na vnitřní straně bočnic odpínačového rámu 1, takže se mohou otáčet v ložiskách 133. Každá západková páka se skládá ze dvou zalomených desek 134, které jsou v horní širší části drženy v určité vzdálenosti od sebe pomocí kladek 136 a 138 a čepů 135 a 137. Tyto desky jsou opatřeny vhodnými vybráními 139 pro uložení hnací tyče 97 pro izolační ramena 7. Na jejich spodním, mnohem užším konci svírají západkovou tyč 140, která je opatřena drážkami, aby bylo možno nastavit přesah na vypínacím hřídeli 127. Vypínací hřídel je uložena v ložiskových pouzdrech 163 namontovaných v bočnicích ve spodní části rámu 1. Mezi párem zalomenými deskami je uložena tažná pružina 144 upevněná na jednom konci ke sloupku pružiny 145 a na druhém konci ke šroubu 146, který je připevněn k bočnici odpínačového rámu 1. Druhý sloupek 147 na západkové desce slouží jako doraz pro západkovou páku 125. V závislosti na které straně odpínače je západka montována, vyčnívá tento dorazový sloupek 147 napravo nebo nalevo otvorem v příslušné bočnici. Velikost otvoru je taková, že jeho obvod působí jako doraz pro dorazový sloupek 147 při uvolnění západky. Na druhé straně odpínače oproti ovládacímu zařízení je montována vypínací páka 126 a svěrná páka 149 na vnější straně bočnice. Blízko jejího spodního konce má vypínací páka 126 drážku 126a, která volně spočívá na vypínacím hřídeli 127. Na jejím horním honci je její poloha dána z části přesahující podložkou 155 šroubu 154, který je upevněn v bočnici. Je tažena nahoru a proti šroubu 154 tažnou pružinou 151, která je upevněná na výstupku 126a vypínací páky 126. Otočným bodem pro tuto sestavu je vypínací hřídel 127 umístěná v drážce 126a. Vysunutí vypínací páky 126 brání svěrná páka 149, která je upevněna na vypínacím hřídeli 127 svěrným šroubem 159. Do svěrky tvaru U je zasunutá upínací objímka 153. Tažná pružina 152 upevněná k této objímce zapadá svým druhým koncem do díry ve výstupku 126c vypínací páky a proto táhne svěrnou páku 149 proti výstupku 126c. V důsledku toto je vypínací hřídel 127 sevřený svěrnou pákou zachycen v určité poloze. Jestliže je spínací hřídel 8 v poloze VYP, zabírá a zapadá hrot západky 126d vypínací páky za rohovou konzolu 150, která je upevněná na úhelníku dorazu 104 blízko čela dorazu 104b. Obr.12: Pohon odpínače s vypínací zařízením typu CR3, 12 kv v zapnuté poloze pružin. Pohon nastřádán pro vypnutí Působení Zapínání Odpínač se zapíná jak je popsáno v čl pomocí příslušného ovládacího zařízení a pružinového střádačového mechanismu. Výsledný pohyb izolačních ramen 7 nahoru je omezen vačkami 99 na dorazové desce 98 blokujícími další pohyb hnací tyče 97 pro izolační ramena. Ve vypnuté poloze se opírá čelo dorazu 104a úhelníku dorazu 104, který je pevně namontován na spínacím hřídeli 8 mimo odpínač, o okraj bočnice rámu odpínače 1. 15

16 Na úhelníku dorazu 104 je upevněna blízko čela dorazu 104b rohová konzola 150. Během otáčení hřídele 8 ve směru zapnutí působí tato rohová konzola výstupkem 126d na vypínací páku 126 a přesouvá ji dolů proti tahu pružiny 151. Rohová konzola 150 pokračuje v rotačním pohybu hřídele 8 a smekne se z hrotu 126d vypínací páky, takže se západka uvolní. V průběhu pohybu vypínací páky 126 směrem dolů se stlačí také svěrná páka 149, protože je tažena proti výstupku 125c tažnou pružinou 152. Výsledné otáčení vypínací páky 127 ve směru hodinových ručiček - při pohledu z levé strany odpínače - způsobí, že v momentě když se hnací tyč dostane do styku s dorazem 99 a západková páka 125 se pootočí nahoru působením pružiny 144, může západková tyč 140 projít volně nad vypínacím hřídelem 127. Západková páka 125 s kladkou 138 zaskočí za hnací tyč 97 a její západka 139a tvořená vybráním 139 se o ni opře. Odpínač je nyní zapnutý a překlápěcí pružiny volné nakloněné dozadu od otočného bodu (obr. 11a). Střádání pružinového mechanismu pro vypínání pomocí vypínacího zařízení Aby bylo možno vypínat odpínač pomocí spouští, je nutné nastřádat sílu pružin nutnou pro vypínací zdvih v mechanismu. Toto se provede otáčením spínacího hřídele 8 pohonu 9 pomocí příslušného ovládacího zařízení (ruční páka, táhla atd.) ve směru hodinových ručiček (při pohledu zleva). Vzhledem k následnému zachycení vypínacího hřídele 127 a západkové tyče popsáno podrobně níže - je možné napnout tlačné pružiny 93/94 pohonu bez toho, aby odpínač okamžitě vypínal. Jestliže se vyjde ve stavu uvedenému na obr. 11a - odpínač zapnutý, pružiny volné - a popisu zapínání, je sled pohybu silové jednotky a západkového a vypínacího mechanismu následující: Výstupky vaček 117 na napínací páce 95, která je pevně namontována na spínacím hřídeli 8 zabírají za spojovací čep 112 spojující hnací páky 96 a vedení pružin 111 a otáčí ho ve směru hodinových ručiček - při pohledu zleva - tj. ve směru působení ovládacího zařízení. Toto způsobí nastřádání tlačných pružin 93/94. Při otáčení hřídele 8 se rovněž otáčí upevněný úhelník dorazu 104, takže se čelo dorazu 104b nyní opírá o odpínačový rám 1. Rohová konzola 150 našroubovaná na úhelník dorazu 104 blízko čela dorazu 104b přeběhne hrot 126d vypínací páky 126 a zaskočí v ní. Tažná pružina 152 má tendenci otočit svěrnou páku 149 proti směru hodinových ručiček - při pohledu zleva - takže tato zůstává stále lehce opřena o výstupek 126c vypínací páky 126. Protože je páka 149 pevně sevřená na vypínacím hřídeli 127, musí se tato otáčet stejným směrem. Vzhledem k tlaku nastřádaných pružin pohonu má hnací tyč 97 izolačních ramen tendenci otáčet se ve směru hodinových ručiček (při pohledu z levé strany odpínače). Opírá se o západkovou páku 125, jejíž západková tyč 140 je zase zachycena vypínacím hřídelem. Následkem toho zůstane západková páka 125 ve své poloze tak dlouho dokud je zachováno zachycení mezi tyčí 140 a vypínacím hřídelem 127 a moment vytvářený nastřádanými tlačnými pružinami 93/94 a vyvíjený výstupky 120 hnacích pák 96 na hnací tyč 97 nezpůsobí pohyb izolačních ramen. Síla tlačných pružin 93/94 je proto nastřádána pro následné vypínání vyvolané spouštěmi nebo kolíkem spouště pojistek. Na obr. 11b je znázorněn tento mechanismus a stav zachycení a rovněž odpovídající poloha vypínacího mechanismu. Vypínání V poloze uvedené na obr. 11b může být odpínač vypínán buď ručně s použitím ovládacího zařízení (např. táhel, páky atd.) nebo vypínán kolíkem spouště připojených pojistek nebo vypínací nebo podpěťovou spouští. Při ručním vypínání je vybavení vyvoláno krátkým otáčením spínacího hřídele 8 (asi 7 ) a připojeného čela dorazového úhelníku 104a proti směru hodinových ručiček, při pohledu zleva. Konzola 150 našroubovaná na úhelníku dorazu 104 stlačí lehce vypínací páku 126, takže výstupek 126c otočí svěrnou páku 149 ve směru hodinových ručiček - při pohledu zleva - a připojená vypínací hřídel 127 uvolní západkovou tyč 140. Jestliže je vypnutí způsobeno spouštěmi nebo kolíkem spouště pojistek, tak je vybavovací moment přenášen vhodnými pákami nebo připojením přímo na vypínací hřídel 127, takže se tato otáčí a uvolní západku. Jakmile se uvolní západková páka 125, mohou se vybít tlačné pružiny 93/94. Nastřádaná energie se přenáší přes vedení pružin 111 a spojovací čep 112 na hnací páky 96. Poháněním výstupku vaček 120 těchto pák se hnací tyč 97 pootočí zpět, takže izolační ramena 7 přesunou kontaktní trubky 6 směrem dolů do polohy VYP. 16

17 Rohová konzola 150 přišroubovaná na úhelníku dorazu 104 musí být v takové poloze, že při ručním uvolnění mechanismu není přesah mezi rohovou konzolou 150 a hrotem západky 126d na vypínací páce 126 menší než 0,5 mm. Jestliže je vybavení způsobeno spouštěmi, tak zůstává vypínací páka 126 ve stejné poloze (obr. 11c a 11d). 5.3 Pomocné spínače a spouště Pomocné spínače (obr. 13 a 17) Bez ohledu zda jsou odpínače typu CK3 a CR3 ovládány ručně nebo motorem, mohou být dodatečně vybaveny jedním nebo dvěma pomocnými spínači S 02 nebo S 03 pro různé indikační nebo ovládací účely. Uspořádání dodatečných pomocných spínačů S 02 (2 zap. a 3 vyp. kontakty) a S 03 (kombinace obsahující až 4 zap. nebo 4 vyp. kontakty) na vnitřním čele bočnic odpínačového rámu 1 - S 02 nalevo, S 03 napravo - a způsob montáže je možno vidět na obr Vypínací spoušť (obr. 14 a 17) Mimoto mohou být odpínače typu CR3 vybaveny vypínací spouští Y 02 ve formě rotačního magnetu. Vypínací spoušť je namontována na stejné straně jako vypínací páka 126 a přišroubována na bočnici příčky 210, která je upevněna na odpínačovém rámu 1 v místě spodní části v základním provedení. Pohyb rotačního magnetu je přenášen na svěrnou páku 149 přes rameno páky 211 a tlačnou tyč 212. Působení spouště zvedá tyč 212 a proto se otáčí svěrná páka 149 a vypínací hřídel ve směru hodinových ručiček - jestliže je spoušť namontována nalevo a při pohledu zevnitř - pro vyvolání vypínání Podpěťová spoušť (obr. 15 a 17) Mimo pomocných spínačů S 02 a S 03 mohou být odpínače typu CR3 v kombinaci s pojistkami vybaveny buď podpěťovou spouští Y04 nebo časově zpožděnou podpěťovou spouští Y04, která se montuje na levou stranu odpínače na dodatečný opěrný úhelník 213, který je našroubován na bočnici příčky 210. Podobně jako u uspořádání pro montáž vypínací spouště je tato příčka upevněna na rámu 1 odpínače v místě spodní části základního provedení. Obr.13: Uspořádání pomocných spínačů Obr.14: Převodové páky vypínací spouště 17

18 Odpínač se zapíná otáčením spínacího hřídele 8 proti směru hodinových ručiček, pří pohledu z levé strany odpínače. Tento pohyb je omezen, až se čelo dorazu 104a na úhelníku dorazu 104 opře o odpínačový rám 1. V průběhu tohoto otáčení posune stavěcí šroub 214 na úhelníku dorazu 104 drážkovanou vypínací páku 126 směrem dolů, takže se spodní výstupek 126b dostane do styku s deskou dorazu 215, která je přišroubovaná na tlačnou tyč 216 a způsobí, aby tyč stlačila spojovací kolík 218 a tak nastřádala vybavovací pružinu ve spoušti. Jestliže je následně nastřádán pružinový mechanismus pro vypnutí otáčením spínacího hřídele 8 ve směru hodinových ručiček, zvedne se znovu vypínací páka 126 již nedržená dole stavěcím šroubem 214 působením tažné pružiny 151. Západka ve spoušti zajistí, že energie zůstane nastřádána do doby působení spouště. Snížením provozního napětí vypne rotační magnet, takže se západka uvolní. Následkem toho se uvolní energie a pohyb je přenášen ze spojovacího kolíku 218 na tlačnou tyč, která vyvine moment na svěrnou páku 149 a otočí ji ve směru hodinových ručiček - při pohledu zleva - společně s vypínací pákou 127, takže západková páka 125 se uvolní a způsobí vypnutí. Obr.15: Převodové páky podpěťové spouště Obr.16: Uspořádání indikačního spínače "Vybaven (S 05) a pomocného spínače S Indikační spínač "Vybaven (obr. 16 a 17) Mimo pomocných spínačů a spouští mohou být odpínače typu CR3 vybaveny indikačním spínačem S 05 "Vybaven pro indikaci vybavení pružinového střadačového pohonu působením spouště nebo pojistky. Indikační spínač je namontován na opěrné desce 219 upevněné šrouby 220 nad spínacím hřídelem 8 z vnější strany odpínačového rámu 1 na opačné straně než ovládací zařízení. Indikační spínač S 05, který se skládá z mžikového mechanismu s přepínacím kontaktem, je ovládán ovládacím zařízením 221 ve tvaru U. Poháněcí zařízení společně s vloženou zarážkou 225 je volně namontováno na ložiskovém čepu 224 na odpínačovém rámu 1. V poloze kde je mechanismus nastřádán pro vypnutí odpínače se opírá výstupek 222 ovládacího zařízení 221 o stavěcí šroub 214 úhelníku dorazu 104, takže je stlačená kladka indikačního spínače. Indikační obvod je proto sepnutý a v součinnosti s pomocným spínačem S 02 se objeví indikace "Vybaven po vybavení spouští nebo pojistkou. Vždy když je nastřádaný střádačový mechanismus vybaven působením spouště nebo pojistky, nezmění spínací hřídel 8 polohu, takže indikační spínač zůstává stlačený. Jestliže je odpínač vypínán ručně, otáčí se úhelník dorazu 104 s upevněným stavěcím šroubem 214 proti směru hodinových ručiček - při pohledu z levé strany odpínače - takže výstupek 222 ovládacího zařízení 221 se již neopírá o stavěcí šroub 214. Ovládací zařízení se pootočí dolů ve směru hodinových ručiček a indikační spínač se uvolní. Indikace "Vybaven není již proto možná. 18

19 (Design 05) (Design 04) (Design 03) (Design 02) Volitelný výběr mezi vypínací a podpěťovou spouští Podpěťová spoušť jen při montáži pojistek Y 02 Vypínací spoušť Y 04 Podpěťová spoušť S 02, S 03 Pomocný spínač, ovládaný spínacím hřídelem S 04 Pomocný spínač, ovládaný pojistkami S 05, S 06 Pomocné spínače ovládané střádacím hřídelem V 02, V 04 Sériové usměrňovače Způsob připojení spouští ovládaných s AC Obr.17: Schéma připojení č Ovládání indikačního spínače "Vybaven po ručním vypnutí je možné jen, když se úhelník dorazu 104 otočí proti směru hodinových ručiček oproti odpínačovému rámu 1 (zapínání odpínače) a stavěcí šroub 214 nejprve otočí zarážku 225 ve směru hodinových ručiček dolů. Krátce předtím než úhelník dorazu 104 dosáhne konečnou polohu vyklouzne zarážka ze stavěcího šroubu 214 a zaskočí nazpět působením tažné pružiny 226. Jestliže je mechanismus nyní střádán pro vypnutí (otáčení hřídele 8 a úhelníku dorazu 104 ve směru hodinových ručiček), tak se stavěcí šroub 214 pohybuje proti zarážce 225, která působí na konec výstupku vačky 223 a tak způsobí otočení ovládacího zařízení nahoru a stlačení kladky indikačního spínače. Krátce předtím než úhelník dorazu 104 dosáhne jeho novou koncovou polohu, opustí stavěcí šroub 214 zarážku 225, která je zatížená pružinou a stavěcí šroub se posune pod výstupek 222, takže je poháněcí zařízení zachyceno v poloze, kde ovládá indikační spínač. Pomocný spínač S 06 může být uspořádán paralelně s indikačním spínačem a působit stejným způsobem Indikační spínač "Pojistka-vybavena (obr. 17) Odpínače typu CR3 s pojistkami mohou být vybaveny indikačním spínačem S 04 "Pojistka vybavena mimo pomocných spínačů a spouští. V případě že je odpínač vypnut (vybaven) působením pojistky, se uzavře obvod a vybavení je indikováno. Indikační spínač se skládá z mžikového mechanismu a přepínacího kontaktu. 5.4 Ovládací zařízení Odpínač se ovládá jedním z ovládacích zařízení uvedených níže: a) Ruční páka b) Rotační rukojeť c) Kloubový mechanismus: Ovládání pákou Násuvný mechanismus d) Mechanismus s převodem "Flexball e) Ruční koule a násuvný mechanismus f) Mechanismus s kuželovými koly 19

20 V závislosti na vybavení obsaženém v odpínači zabírá ovládací zařízení za konec spínacího hřídele 8 vyčnívajícího buď na pravé nebo levé straně - normálně na pravé. Malá úprava (viz také čl Konstrukce pohonu ) umožňuje upevnění ovládacího zařízení na druhé straně odpínače. Jestliže se montuje svěrná páka, tak se musí zajistit dostatečně pevné upevnění utažením šroubu M12 s vnitřním šestihrannem s utahovacím momentem 120 Nm. V případě kde je základní jednotka rozšířena o uzemňovač, jsou odpínač a uzemňovač ovládány z opačných stran, tj. jestliže je ovládací zařízení pro odpínač na pravé straně, tak je uzemňovač ovládán zleva a opačně. Výjimka nastává, jestliže je výše uvedená kombinace ovládána pomocí kuželových kol, kdy je odpínač zabudován do skříně typu ZK8, ovládací zařízení pro odpínač a uzemňovač může být obojí montováno podle požadavku na pravé nebo levé straně. 6. MOŽNÁ PŘÍSLUŠENSTVÍ (obr. 13, 18a, b a 19a, b, c) Na základě modulárního principu s úsporou prostoru je možno na odpínač namontovat pojistky vn, uzemňovač nebo kombinaci pojistek a uzemňovače, přičemž se získá kompaktní a integrovaná jednotka. Pro indikační a blokovací účely mohou být veškerá provedení a kombinace vybavena pomocnými spínači ovládanými izolačními rameny. Veškeré odpínače mohou být vybaveny ovládáním napravo nebo nalevo. 6.1 Integrovaný uzemňovač Konstrukce (obr. 18a, b; 20a, b; 21a, b) Způsob začlenění uzemňovače do jednotky je možno vidět na obr. 18a a 18b. Pro mžikové zapínání je uzemňovač vybaven překlápěcím pružinovým mžikovým pohonem 165 obsahujícím centrálně umístěnou tlačnou pružinu 166, která je nahoře uložená v sedle pružiny 167 opřeném o tyč 115 odpínačového rámu 1. Dole je tlačná pružina uložena ve vidlicovém vedení pružin 170, které je spojené se spojovacím čepem 171 se středním ze tří držáků nožů 173. Tři držáky nožů 173 vyrobené z izolačního materiálu jsou navržené s půleným pouzdrem ložiska. Druhá polovina pouzdra požadovaná pro kompletaci ložiska pro držák nože je vytvořena víkem ložiska také vyrobeným z izolačního materiálu - zakončeným rameny 175, která vstupují do vidlicových konců držáků nožů 173, kde jsou vrtány pro šroubové spoje. Po upevnění na hřídel 8 vytváří držák nože 173 a víko 172 vždy volně otočnou jednotku. Zatímco dvě vnější jednotky (držák nože 173 a víko 172) jsou upevněny k sobě upevňovacími šrouby 176 a 177, je v centrální jednotce nahrazen šroub 176 spojovacím čepem ve vedení pružin 170. Nylonové zuby 178 zajišťují polohu spojovacích čepů. Na každém držáku nože 173 je upevněn kontaktní nůž 174 sestávající u spínačů na 12 kv z jednoho kusu a u spínačů 25 kv ze dvou zalomených polovin spojených šrouby. Tři kontaktní nože 174 jsou elektricky propojeny zkratovacím můstkem 179, který je upevněn k nožům úhelníky 183 a zapuštěnými šrouby 184. Pevné uzemňovací kontakty 180 jsou upevněné dvěma šrouby 181 a maticemi 181b na připojovací svorky 11 pod spodní sestavou pevných kontaktů 5. Pro provedení řádného spojení se zemí je spojen kontaktní nůž umístěný na levé straně odpínače ohebným kabelem 182 s bočnicí odpínačového rámu 1. Jednotka centrálního držáku nože 173/172 je spojena šroubem 186 a maticí 186b s izolačním táhlem 187, které je připojeno na hnací páku 188. Šroub 189 vytvářející spojení se pohybuje v drážce 191, která vytváří oblouk soustředný s otvorem 192. Výstupek 193 v otvoru 192 zapadá do příslušné klínové drážky v hřídeli 190 uzemňovače a pojistný šroub 194 zajišťuje hnací páku 188 na hřídeli 190, který je uložen v ložiskových pouzdrech 195 namontovaných ve spodní části bočnic odpínačového rámu 1. 20

21 Poloha hřídele 190 je zajišťována kroužky 196 upevněnými na hřídel uvnitř bočnic odpínačového rámu 1. Podobně jako odpínačový hřídel 8 je hřídel uzemňovače 190 hladký, tj. po povolení kroužků 196 je možno jej posouvat doprava nebo doleva, až vyčnívá dostatečně pro upevnění ovládacího zařízení na požadovanou stranu. Je nutno poznamenat, že ovládací zařízení pro uzemňovač a odpínač musí být vždy na opačných stranách. Blokování mezi dvěma hřídelemi se vyznačuje blokovacím hradítkem 197, které je umístěno pod levou pružinou překlápěcího pohonu 9. Toto spolupracuje nahoře s blokovací opěrou 198, která je volně namontovaná na hřídeli 8 mezi hnacími pákami 96 a napínací pákou 95, po jejich levé straně (obr. 22). Blokovací opěra je upevněna vždy v této poloze i u základního provedení odpínače. Napínací páka 95, která je pevně upevněna na hřídeli 8 po pravé straně blokovací opěry 198, zasahuje do prostoru mezi párem desek stejného tvaru 200 a 200a, které rozpírané rozpěrnými kolíky 199 a 199a tvoří blokovací hradítko 197. Spodní konec blokovacího hradítka 197 je opatřen vertikální drážkou 201 pro hřídel 190 uzemňovače. Tento unáší pevně připevněnou vačku 203, která je uzavřená mezi deskami 200 a 200a blokovacího hradítka. Obvod vačky 203 tvoří čelo 203a, na kterém pojíždí spodní rozpěrný kolík 199a blokovacího hradítka 197, takže otáčení hřídele 190 mění polohu blokovacího hradítka 197. Přes blokovací hradítko 197 a výztužnou desku 204 po její pravé straně prochází šroub 205, který je umístěn ve vertikálně disponovaných drážkách 206. Obr.18: Odpínač s uzemňovačem (zapnutým), 12 kv a) Pohon bez vypínacího zařízení b) Pohon s vypínacím zařízením Obr.19: Odpínač s pojistkami a uzemňovačem (zapnutým) a) Pro 12 kv, mechanismus b) Pro 12 kv, mechanismus c) Pro 25 kv, mechanismus bez vypínacího zařízení s vypínacím zařízením s vypínacím zařízením 21

22 Konzola 204a vyztužné desky 204 obepíná spínací hřídel 8 a tím zabrání, aby se od sebe posunuly spínací hřídel 8 a hřídel uzemňovače 190. Na obr. 20a a 20b jsou uvedeny řezy uzemňovačem 12 kv, obr. 20a představuje zapnutou polohu a obr. 20b vypnutou polohu. Pro znázornění konstrukce a vzájemného působení různých součástí uzemňovače, jsou na obr. 21a a 21b uvedeny kontaktní nože 174 s držáky nožů 173, zkratovací můstek 179 a pevný uzemňovací kontakt 180 upevněný na spodní připojovací svorku 11 odpínače. Obrázky uvádí kontaktní nůž zasunutý na pevném kontaktu při zapnutém uzemňovači. Obr. 20: Řez uzemňovačem, 12 kv a) Poloha ZAP b) Poloha VYP Obr. 21: Kontaktní nůž, zkratovací můstek a uzemňovací kontakt a) Uzemňovač, 12 kv b) Uzemňovač, 25 kv 22

23 6.1.2 Působení Zapínání Ovládací zařízení určené pro ovládání uzemňovače zabírá na pravém nebo levém konci - podle konkrétní konstrukce - hřídele 190 uzemňovače. Při otáčení spínacího hřídele 190 proti směru hodinových ručiček - při pohledu od levého konce - se rovněž otáčí stejným směrem připevněná hnací páka 188, ačkoliv vzhledem k soustředné drážce toto neovlivní pružinový mechanismus, dokud se konec drážky nesetká se spojovacím čepem 189. Izolační táhla 187 se nyní uvedou do pohybu a sledují pokračující otáčení hnací páky 188 a horní konec izolačních táhel spojený s držákem nože 173 otočí tento na spínacím hřídeli 8 ve směru hodinových ručiček. Toto otáčení nastřádá tlačnou pružinu 166 uloženou na vedení pružiny 170, které je spojené s horní částí držáku nože 173. Po překročení mrtvé polohy se nastřádaná tlačná pružina 165 překlápěcího mechanismu uvolní. Následkem uvolněné síly pružiny jsou držák nože 173 a upevněné víko 172 vystaveny velkému zrychlení v původním směru rotace. Kontaktní nože 174 upevněné na držácích nožů 173 se proto zasunou do pevných uzemňovacích kontaktů 180 velkou rychlostí, která je podobná podmínkám v pohonu odpínače nezávislá na rychlosti rotace hřídele 190 uzemňovače. Vypínání Jestliže se vyjde z polohy uvedené na obr. 20a způsobí otáčení hřídelem uzemňovače 190 ve směru hodinových ručiček vytlačení izolačních táhel 187 hnací pákou 188 nahoru tak, že se volně otočná jednotka tvořená držákem nože 173 a víkem 172 otočí proti směru hodinových ručiček. V důsledku toho se překlápěcí pružina v mechanismu 165 vrátí do polohy VYP a tři připojené kontaktní nože 174 odpojí od pevných uzemňovacích kontaktů 180 a pootočí se nahoru proti tyči 115 do jejich polohy VYP. Mechanické blokování mezi odpínačem a uzemňovačem (obr. 22 a 23a-d) Pro zabránění zapnutí odpínače při zapnutém uzemňovači nebo zapnutí uzemňovače při zapnutém odpínači je zajištěno mezi dvěma pohony zvláštním mechanickým blokováním. Blokování zahrnuje vzájemné působení blokovacího hradítka 197, montovaného mezi hřídele 8 a 190, s napínací pákou 95 upevněnou na hřídeli 8 a vačkou 203 upevněnou na hřídeli 190. Působení blokovacího systému je uvedeno níže s odvoláním na obr. 23a-d, ilustrující čtyři možné stavy a, b, c, d (při pohledu na spínač z levé strany). Obr.22: Blokovací mechanismus a držák kontaktního nože s připojením uzemňovacího kabelu Obr.23: Blokovací polohy: a) Odpínač VYP, zablokovaný - uzemňovač ZAP b) Odpínač VYP, možno zapnout - uzemňovač VYP, možno zapnout c) Odpínač ZAP - uzemňovač VYP, zablokovaný d) Odpínač ZAP, připravený pro vypnutí (pružinový mechanismus nastřádán) - uzemňovač VYP, zablokovaný 23
