Výkonová elektronika. Polovodičový stykač BF 9250

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Výkonová elektronika. Polovodičový stykač BF 9250"

Transkript

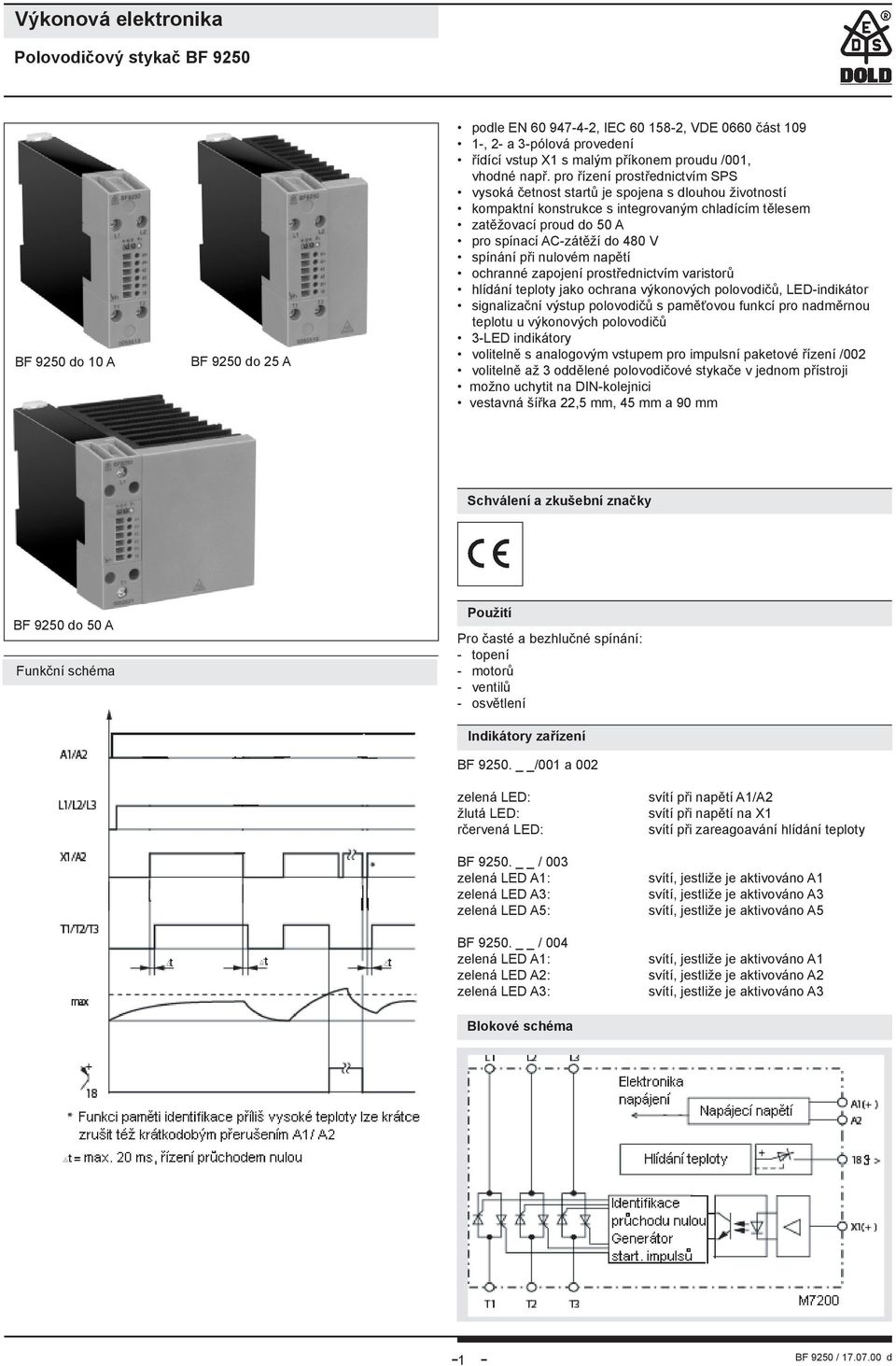

1 Výkonová elektronika Polovodičový stykač BF 9250 BF 9250 do 10 A BF 9250 do 25 A podle EN , IEC , VDE 0660 část , 2- a 3-pólová provedení řídící vstup X1 s malým příkonem proudu /001, vhodné např. pro řízení prostřednictvím SPS vysoká četnost startů je spojena s dlouhou životností kompaktní konstrukce s integrovaným chladícím tělesem zatěžovací proud do 50 A pro spínací AC-zátěží do 480 V spínání při nulovém napětí ochranné zapojení prostřednictvím varistorů hlídání teploty jako ochrana výkonových polovodičů, LED-indikátor signalizační výstup polovodičů s paměťovou funkcí pro nadměrnou teplotu u výkonových polovodičů 3-LED indikátory volitelně s analogovým vstupem pro impulsní paketové řízení /002 volitelně až 3 oddělené polovodičové stykače v jednom přístroji možno uchytit na DIN-kolejnici vestavná šířka 22,5 mm, 45 mm a 90 mm Schválení a zkušební značky BF 9250 do 50 A Funkční schéma Použití Pro časté a bezhlučné spínání: - topení - motorů - ventilů - osvětlení Indikátory zařízení BF /001 a 002 zelená LED: žlutá LED: rčervená LED: BF / 003 zelená LED A1: zelená LED A3: zelená LED A5: BF / 004 zelená LED A1: zelená LED A2: zelená LED A3: svítí při napětí A1/A2 svítí při napětí na X1 svítí při zareagoavání hlídání teploty svítí, jestliže je aktivováno A1 svítí, jestliže je aktivováno A3 svítí, jestliže je aktivováno A5 svítí, jestliže je aktivováno A1 svítí, jestliže je aktivováno A2 svítí, jestliže je aktivováno A3 Blokové schéma BF 9250 / d

2 Schéma zapojení BF /001 BF /001 BF /001 BF /003 BF /003 BF /004 BF /004 Upozornění Polovodičový stykač BF /001 disponuje hlídáním teploty pro ochranu výkonových polovodičů před přetížením. Hlídání teploty zareaguje, bude-li na výkonovém polovodiči naměřená příliš vysoká teplota. V tomto případě se propojí signalizační výstup polovodiče 18 rozsvítí se červená LED. Výkonové polovodiče budou odpojeny. Identifikace nadměrně vysoké teploty má funkci paměti (viz funkční schéma). To znamená: Teplota musí nejdříve poklesnout pod určitou hodnotu. Doba trvání závisí na okolní teplotě. Je-li dosaženo této hodnoty, může být vypnutím a zapnutím X1 nebo A1 výkonový polovodič opět propojen. Současně se rozepne signalizační výstup 18 a červená LED zhasne. Polovodičový stykač BF /004 disponuje hlídáním teploty, avšak bez funkce paměti a bez indikace prostřednictvím LED. Vstup: Pomocné napětí U H A1/A2 : DC 24 V Nepěťová tolerance: ± 10 % Zapínací napětí: DC 20 V Vypínací napětí: DC 8 V Vstupní proud: 35 ma Řídící vstup X1 (/001) Řídící napětí: Zapínací napětí: Vypínací napětí: Vstupní proud: Analogový vstup X1 (/002) DC V DC 3 V DC 2 V 0,5 ma při DC V 10 ma při DC V V, ma, ma volitelné Řídící napětí A1/A2 (/003): DC 24 A3/A4: A5/A6: A1/A4 (/004): DC 24 A2/A4: A3/A4: Výstup: Zátěžový výstup T1, T2, T3 Zatěžovací proud I L : Vestavná šířka 22,5 mm 45 mm 90 mm BF pól. AC 1: 10 A 25 A 50 A BH AC 51: 10 A 25 A 50 A AC 53a: 10 A 15 A 15 A BF pól. AC 1: 2 x 6,5 A 2 x 15 A 2 x 25 A BF AC 51: 2 x 6,5 A 2 x 15 A 2 x 25 A BH AC 53a: 2 x 6,5 A 2 x 15 A 2 x 15 A BF pól. AC 1: 3 x 5 A 3 x 10 A 3 x 15 A BF AC 51: 3 x 5 A 3 x 10 A 3 x 15 A BH AC 53a: 3 x 5 A 3 x 10 A 3 x 15 A Hodnoty při Tu = 40 C a 100 % ED AC 51: spínání ohmických/induktivních zátěží od cos? = 0, AC 53 a: spínání motoru s klecovým rotorem podobně jako AC 3 Redukce proudu: od 40 C BF ,2 A / C 0,4 A / C 0,6 A / C BF a.92 0,2 A / C 0,3 A / C 0,4 A / C BF a.93 0,2 A / C 0,2 A / C 0,3 A / C - 2 -

3 Rozsah pro napětí na zátěži: AC V Frekvenční rozsah: 50 / 60 Hz Ztrátový proud v zavřeném stavu při jmenovitém napětí U N a frekvenci (Tj=125 C, max.): 1,0 ma při napětích na zátěži do: AC 480 V Maximální závěrné napětí: ± Vp Zkratový proud při t=10 ms BF ;.02;.92; 600 A BF ;.93; 400 A Jištění polovodičů: BF ;.02,.92: A 2 s BF , A 2 s Napětí varistoru: AC 510 V Výstupní kontakty Řídící svorky: Připevnění vodičů: Silové svorky: Řídící svorky: Rychlé upevnění: Netto hmotnost šířka 22,5 mm: šířka 45 mm: šířka 90 mm: 1 x 0,75 mm 2 slaněný vodič s návlečkami s dutinkami s ochrannou izolací 1 x 1,5 mm 2 slaněný vodič s návlečkami s dutinkami bez ochranné izolace krabicové svorky krabicové svorky pro uchycení na profilovou lištu 35 mm EN g 580 g g BF /001: BF /001: BF /001: BF /003: BF /003: BF /004: BF /004: Signalizační údaje Výstup (svorka 18): Spínané pomocné napětí: Spínací schopnost: Zbytkové napětí: 1-pólový+ signalizační výstup (tranzistor) 2-pólový+ signalizační výstup (tranzistor) 3-pólový+ signalizační výstup (tranzistor) 2-pólový 3-pólový 2-pólový + 1 signalizační výstup (1 kontakt NO) 3-pólový + 1 signalizační výstup (1 kontakt NO) tranzistor, spínání pří plus DC 24 V 100 ma, zkratuvzdorné typ. 0,6 V Výstup (NO-kontakt 11, 12) Spínací schopnost: AC 240 V / 2,0 A cos? = 1 AC 240 V / 1,0 A cos? = 0,6 induktiv DC 24 V / 1,0 A Obecné údaje Montážní poloha: vodorovně Jmenovitý druh provozu: trvalý provoz Teplotní rozsah: C max. teplota: 60 C (faktor podobně jako teplota) viz tabulka Skladovací teplota: C Ionizační vzdálenosti Rázová napětí / stupeň el. emisí: 4 kv / 3 DIN VDE (04.97) EMV EN , EN Vybití statické elekt. (ESD): 8 kv (vybití okol. atmosféry) / 6 kv Kontakt EN VF-záření: 10 V / m EN Rychlé transienty: 2 kv EN Rázová napětí (surge) mezi napájecími vodiči: 1 kv EN mezi vedením a zemí: 2 kv EN vedeno po VF-vodiči: 10 V EN Odrušení: mezní hodnota třída B EN Izolační napětí vstup vůči výstupu: 2,5 kv vstup vůči chladícímu tělesu: 2,5 kv výstup vůči výstupu: 2,5 kv výstup vůči chladícímu tělesu: 2,5 kv Způsob ochrany: Kryt: IP 40 EN Svorky: IP 20 EN Odolnost proti vybracím: amplituda 0,35 mm frekvence Hz, EN Klimatická odolnost: 0 / 060 / 04 EN Označení svorek: EN Připojení vodičů: 1 x 10 mm 2 masivní Silové svorky: 1 x 6 mm 2 slaněný vodič s návlečkami BF /002: BF /003: BF 9250 /004: BF /100: Příklady objednávky pro varianty Standardní typy BF /001 DC 24 V AC V 50/60 Hz 10 A Číslo artiklu: skladové zařízení 1-pólový s řídícím vstupem X1 pomocné napětí U H : DC 24 V napětí na zátěži: AC V zatěřovací proud: 10 A vestavná šířka: 22,5 mm BF /001 DC 24 V AC V 50/60 Hz 2 x 15 A Číslo artiklu: skladové zařízení 2-pólový s řídícím vstupem X1 pomocné napětí U H : DC 24 V napětí na zátěži: AC V zatěžovací proud: 2 x 15 A vestavná šířka: 45 mm Varianty Analogový vstup X1 s V nebo ma nebo ma. Výkonový cíl s impulsním paketovým řízením a dobou cyklu 2 s (na dotaz) Každému výstupu je přiřazen jeden vstup. Řídící vstupy jsou mezi sebou odděleny galvanicky. Bez hlídání teploty výkonových polovodičů, ve spojení s.92 a.93 Každému výstupu je přiřazen jeden vstup.. Řídící vstupy se společnou kostrou. S hlídáním teploty výkonových polovodičů, se signalizačním výstupem, bez funkce paměti, bez indikace prostřednictvím LED, ve spojení s.02 a.03 (na dotaz) při zapnutí Začátek s protichůdnou (opačnou) polovlnou, jako při vypnutí. (na dotaz) BF / _ DC 24 V AC V 50/60 Hz 50 A Montážní pokyny zatěž. proud frekvenční rozsah napětí na zátěži pomocné napětí U H varianty, je-li třeba 1-pólový typ přístroje Doporučená vzdálenost: Horní / spodní hrana ke kabelovému kanálu: 20 mm Boční hrana k sousednímu stykači: 10 mm; při maximálním zatěžovacím proudu a 100 % ED.

4 Příklad použití 1-fázová síť 3-fázová síť, 2 fáze řízeny Vestavná mm 22, , , I L / Phase 10 A 25 A 50 A 10 A 25 A 50 A 6,5 A 15 A 25 A - 4-

5 Příklady použití: 3-fázová síť, 3 fáze řízeny Vestavná šířka mm 22, , , I L / Fáze 10 A 25 A 50 A 6,5 A 15 A 25 A 5 A 10 A 15 A E. DOLD & SÖHNE K G - Zastoupení pro ČR a SR - OS-KOM spol. s r.o, Zdíkovská 68, Praha 5-Smíchov, Tel./fax: ,
