Přestavná doba Zpětná Přestavná Zdvih Hmotnost

Rozměr: px
Začít zobrazení ze stránky:

Download "Přestavná doba Zpětná Přestavná Zdvih Hmotnost"

Transkript

1 51.379/1 AN 224S: Pohon ventilu s bezpečnostní funkcí dle DIN a SUT Pro regulátory se spojitým ( a/nebo ma) nebo kontaktním (2P nebo 3P) výstupem. K ovládání přímých a trojcestných ventilů typové řady UD/BUD, UE/BUE, UG/BUG, US/BUS a UP, rovněž řady 6 a B6 s bezpečnostní funkcí s definovanou koncovou polohou při výpadku napětí nebo při aktivaci čidla mezní hodnoty. hodný pro ventily zavírající proti tlaku nebo s tlakem. olitelná charakteristika (lineární / ekviprocentní / kvadratická) na pohonu. Pohon se skládá z krytu ze samozhášecího žlutého plastu obsahujícího stejnosměrný motor, řídící elektroniku, signalizační LED diody a bezúdržbovou převodovku ze sintrované oceli. Spojení s ventilem pomocí konzoly (sloupků) z nerezi a montážním třmenem ze slitiny lehkého kovu. Další vlastnosti: elektronické odepnutí odvozené od přestavné síly prostřednictvím zarážek v přístroji nebo ventilu, automatické přizpůsobení u ventilu, kódovací přepínač pro volbu charakteristiky a přestavné doby. Ovládací tlačítka na krytu pro ruční přestavování a jako podnět k nové inicializaci. ožnost změny směru působení řídícího u (napájecí napětí na svorce nebo ). Elektrické připojení (max. 2,5 mm 2 ) pomocí šroubovacích svorek. Tři vylamovací otvory pro kabelové průchodky 20x1,5 (2x) a 16x1,5. ontážní poloha: vzpřímená svislá až vodorovná. Přestavná doba Zpětná Přestavná Zdvih Hmotnost Typ otor Pružina funkce síla s/mm s 1) N mm kg Pro kombinaci s ventily: UD / BUD, UE / BUE, UG / BUG a UP AN 224S F132 2 / 4 / zav (NC) ,6 AN 224S F232 2 / 4 / otev (NO) ,6 Pro kombinaci s ventily: 6 / B6 a XD, XE, BXD, BXE AN 224S F / 4 / zav (NC) ,6 AN 224S F / 4 / zav (NC) ,0 Regulátor polohy 2) Řídící y , Ri = 100 kω Počáteční bod U 0 0 resp ma, Ri = 50 Ω Rozpětí ΔU 10 Zpětné hlášení polohy yo , zátěž > 2,5 kω Spínací diference Xsh 300 m Napájecí napětí 24 ± 20 %, Hz Teplota okolí (60) C 24= ± 15 % lhkost okolí < 95 % r.v. s příslušenstvím 230 ± 15 % bez kondenzace Krytí (horizontální poloha) IP66 (EN 60529) Příkon 7 W 18 A 3) Bezpečnostní třída III dle EN Zdvih 8 49 mm Doba odezvy při 3P ovládání 200 ms Počet chodů s pružinou > Schéma zapojení A10384 max. teplota média 130 C 4) Rozměrový výkres ontážní předpis ateriálová deklarace D Příslušenství * Jednotka změny rozsahu a směru působení řídícího u ; A * Zásuvný modul pro napájení 230 (3P ovládání), příkon 2 A, vestavba dle * Zásuvný modul pro napájení 100 (3P ovládání), příkon 2 A, vestavba dle * Pomocný přepínací kontakt dvojitý: 6(2) A, , min. 100 ma, 12 ; * Pomocný přepínací kontakt dvojitý zlatý: od 1 ma, max. 30, 3(1) A, ; * Potenciometr 2000 Ω, 1 W, 24 ; vestavba dle * Potenciometr 130 Ω, 1 W, 24 ; vestavba dle * Potenciometr 1000 Ω, 1 W, 24 ; vestavba dle * ezikus pro média 130 C C; ) * ezikus pro média 180 C C; ) Sada pro montáž A 234S F132 na ventily řady /B6 do DN 50 a XD,XE,BXD,BXE do DN 50 se em 14 mm, Sada pro montáž A 234S F132 na ventily řady /B6 od DN a XD,XE,BXD,BXE od DN 65 se em 40 mm, (ezikus pro média až 180 C / 240 C nelze použít) Adaptér pro ventily Siemens se em 20 mm nebo průměrem vřetene 10 mm Adaptér pro ventily Siemens se em 40 mm nebo průměrem vřetene 14 mm Adaptér pro ventily Johnson Controls DN se em 14, 25 nebo 40 mm a průměrem vřetene 10, 12 nebo 14 mm, Koncová zarážka (nutná pro ventily DN XD, XE, BXD, BXE) Koncová zarážka (nutná pro ventily DN 15 a redukované stupně ventilů řady 6 / B Kabelová průchodka 16 x 1, Kabelová průchodka 20 x 1,5 *) Pod stejným číslem se nachází rozměrový výkres nebo schéma zapojení 1) Přestavná doba s pružinou odpovídá u 14 až 40 mm a není závislá na nastavení přestavné doby 2) Také pro 2P nebo 3P řízení podle druhu zapojení 3) Transformátor je třeba dimenzovat na tuto hodnotu, jinak se mohou vyskytovat poruchy funkce. 4) Pro vyšší teploty média (do 180 C resp. 240 C) je třeba použít mezikus (viz příslušenství) 5) ezikus není nutný pro provedení F132-6 Y % směr 2 směr 1 0 % 0 řídící y 10 B07650

2 51.379/2 AN 224S Funkce Po novém startu nebo startu po vyvolání zpětné funkce (svorka 21), uplyne čekací doba až 45 s než bude pohon připraven k činnosti. Podle způsobu připojení (viz schéma zapojení) může být pohon použit jako spojitý ( a/nebo ma), jako 2P (OT-ZA) nebo 3P (OT-STOP-ZA). Doba chodu pohonu se podle potřeby nastaví prostřednictvím přepínačů S1 a S2. Charakteristika lineární, ekviprocentní nebo kvadratická se nastaví přepínači S3 a S4. Tlačítka na krytu umožňují ruční nastavení polohy a jsou aktivní pouze v případě, že je funkce nouzového přestavení polohy (svorka 21) elektricky připojena a je pod napětím. Je-li jedno z tlačítek stisknuto po dobu 5 sekund, přepne se pohon do ručního režimu. Obě LED blikají červeně / zeleně. Aktivací jednoho z tlačítek (OT/ZA) se pohon přestavuje příslušným směrem. Dalším stisknutím tlačítka se pohon zastaví. Pokud je stisknuto jedno tlačítko déle než 5 sekund, přepne se pohon do regulačního režimu. Je-li v průběhu ručního režimu aktivována bezpečnostní funkce, tak má prioritu. Po zapůsobení bezpečnostní funkce je pohon vždy v regulačním režimu. Inicializace a zpětného hlášení polohy Pohon se sám neinicializuje. Pohon se sám neinicializuje. Na svorku 1 a 21 se musí připojit napětí a pohon se musí přepnout na ruční provoz (viz popis funkce). Potom se musí spojit táhlo ventilu s táhlem pohonu. Spojení se provede vysunováním táhla pohonu, dokud se nezachytí zavírací mechanizmus. U provedení NO může být inicializace a spojení s ventilem provedeno pouze tehdy, je-li táhlo pohonu nejdříve zasunuto. Jakmile je pohon spojen s ventilem, musí se do zavíracího mechanizmu namontovat bezpečnostní šrouby. Po jejich montáži se musí ručně provést inicializace. Obě tlačítka je třeba stisknout na dobu minimálně 5 sekund. Pohon se přesune až k dolnímu dorazu ventilu. Následně se pohon přestaví do horního dorazu. Příslušná dráha je změřena a uložena v paměti pohonu. Řídící a zpětné hlášení jsou přizpůsobeny skutečnému u. Po výpadku napětí nebo zapůsobení nouzové funkce se neprovádí nová inicializace. Změřené hodnoty zůstávají uloženy. průběhu inicializace je zpětného hlášení polohy neaktivní nebo odpovídá hodnotě "0". Inicializace proběhne s nejkratší dobou chodu. Nová inicializace je poprvé platná, když je celý průběh dokončen. Stisk tlačítka ručního ovládání přeruší průběh. Když pohon detekuje zablokování, hlásí prostřednictvím u zpětného hlášení polohy po cca 90 s 0. Během této doby však pohon zkusí zablokování překonat. Pokud je zablokování překonáno, je opět aktivována normální regulační funkce a zpětného hlášení polohy je dostupný. Bezpečnostní funkce nebo nouzové přestavení Tento pohon ventilu a jeho bezpečnostní funkce odpovídají DIN Při výpadku resp. odpojení napájecího napětí nebo zapůsobení čidla mezní hodnoty (STB / SDB), uvolní bezkomutátorový motor převodovku, a pohon je přestaven prostřednictvím předepjaté pružiny do příslušné koncové polohy (podle provedení). Současně je regulační funkce pohonu blokována po dobu 45 s, což zajistí dosažení koncové polohy. Po dobu blokování svítí obě LED diody. Rychlost přestavení je řízena pomocí motoru, takže v potrubí nedochází k žádným tlakovým rázům. Stejnosměrný bezkomutátorový motor slouží pro zajištění polohy, jako brzda a jako motor pro regulační funkci. Po aktivaci nouzové funkce se pohon znovu inicializuje. Použití jako 2P (dvoupolohově) řízený akční orgán (24) Při řízení OT / ZA je pohon ovládán jedním vodičem. Pohon je připojen na napětí pomocí svorek 1, a 21. Připojením napětí na svorku se táhlo pohonu vysouvá a otevírá regulační větev ventilu. Po odpojení napětí se pohon přestaví do opačné koncové polohy a uzavře ventil. koncových polohách (zarážka na ventilu nebo dosažení maximálního u) nebo při přetížení působí elektronické odepnutí motoru (bez koncového spínače). Pomocí kódovacích spínačů lze nastavit dobu chodu. Charakteristiku u tohoto ovládání nelze volit (výsledná je charakteristika ventilu). Signál zpětného hlášení polohy je aktivní jakmile proběhla inicializace a na svorce 21 je napětí. Svorky 3i a 3u nesmějí být zapojeny.

3 AN 224S /3 Použití jako 3P (třípolohově) řízený akční orgán (24 ) Po připojení napětí na svorky (1-) resp. (1-) působí servopohon přes spojovací díl (táhlo) na ventil. Táhlo se vysunuje a ventil otvírá při napětí na svorkách 1 - a zasunuje je-li proudový okruh uzavřen přes svorky 1 -. koncových polohách (zarážka na ventilu nebo dosažení maximálního u) nebo při přetížení působí elektronické odepnutí motoru (bez koncového spínače). Změna směru u záměnou připojení vodičů. Pomocí kódovacích spínačů lze nastavit dobu chodu Charakteristiku u tohoto ovládání nelze volit (výsledná je charakteristika ventilu). Signál zpětného hlášení polohy je aktivní jakmile proběhla inicializace a na svorce 21 je napětí. Svorky 3i a 3u nesmějí být zapojeny. Použití jako 3P (třípolohově) řízený akční orgán s příslušenstvím (230 ) odul příslušenství se zastrkuje do prostoru připojovacích svorek a připojení napájecích a ovládacích vodičů se provádí přímo na modul. Při použití tohoto příslušenství je k dispozici pouze třípolohová (3P) regulace. Pomocí kódovacích spínačů na základní desce lze volit dobu chodu. Charakteristika volitelná není. Směrodatná je charakteristika ventilu. odul obsahuje spínač, který je při vestavbě modulu do pohonu automaticky přepnut do správné polohy. U tohoto pohonu se spínací páčka nachází v horní pozici. odul příslušenství se nehodí pro 2P (dvoupolohové) řízení. Použití jako spojitě ( a/nebo ma) řízený akční orgán estavěný regulátor polohy řídí pohon v závislosti na řídícím u y. Jako řídící lze použít napěťový ( =) na svorce 3u nebo proudový ( ma) na svorce 3i. Jsou-li připojeny oba y, má prioritu vstup s vyšší hodnotou u. Směr působení 1 (napájecí napětí na svorce ): Při stoupajícím řídícím u se spojovací díl ventilu vysouvá a otvírá ventil (regulační větev). Směr působení 2 (napájecí napětí na svorce ): Při stoupajícím řídícím u se spojovací díl ventilu zasouvá a zavírá ventil (regulační větev). Počáteční bod a rozpětí u je pevně nastaveno. K nastavení dílčího rozsahu (pouze pro napěťový vstup 3u) je k dispozici jednotka změny rozsahu a směru působení řídícího u (příslušenství). Po připojení napájecího napětí a po inicializaci se pohon nastavuje podle řídícího u, čemuž odpovídá poloha ventilu mezi 0% a 100% u. Díky elektronice a systému měření délky dráhy není ztracena informace o u a pohon nepotřebuje periodickou inicializaci. Při dosažení koncové polohy je tato poloha překontrolována a případně korigována a uložena. Je možný paralelní chod více pohonů téhož SUT-typu. Signál zpětného hlášení polohy y0 = odpovídá efektivnímu u ventilu od 0 do 100%. Při přerušení řídícího u u směru působení 1, zajede táhlo pohonu a ventil zavře. Aby ventil otevřel (při směru 1), musí být 10 připojen na svorky 1 a 3u nebo přepnut směr působení na 2. Kódovacím spínačem lze volit charakteristiku ventilu. Dosáhnout ekviprocentní nebo kvadratické charakteristiky lze pouze u spojitě řízeného pohonu. Dalšími přepínači lze volit dobu chodu (funkce je použitelná u spojitého i 2P a 3P pohonu). Signalizační LED: dvoubarevné (červená / zelená). v automatickém provozu Obě LED bliká červeně : Inicializace Horní LED svítí červeně: horní zarážka, nebo dosaženo polohy "ZA" Dolní LED svítí červeně: dolní zarážka, nebo dosaženo polohy "OTE" Horní LED bliká zeleně: pohon běží, řízení proti poloze "ZA" Horní LED svítí zeleně: pohon stojí, poslední směr "ZA" Dolní LED bliká zeleně: pohon běží, řízení proti poloze "OTE" Dolní LED svítí zeleně: pohon stojí, poslední směr "OTE" Obě LED svítí zeleně: čekací doba po zapnutí nebo po zapůsobení nouzové funkce Žádná LED nesvítí bez napájení (svorka 21) v ručním provozu Horní LED svítí červeně, dolní červeně a zeleně: horní zarážka, nebo dosaženo polohy "ZA" Horní LED svítí červeně a zeleně, dolní červeně: dolní zarážka, nebo dosaženo polohy "OTE" Horní LED bliká zeleně, dolní červeně a zeleně: pohon běží, řízení proti poloze "ZA" Horní LED bliká červeně a zeleně, dolní zeleně: pohon běží, řízení proti poloze "OTE" Horní a dolní LED blikají červeně a zeleně: pohon v klidu Jednotka změny rozsahu a směru působení řídícího u, příslušenství Toto příslušenství lze vestavět do pohonu nebo mimo, pak musí být umístěno v samostatné elektrické skříňce. Počáteční bod Uo a rovněž rozpětí ΔU jsou nastavitelné pomocí potenciometru. důsledku toho lze využít řídící regulátoru pro více akčních orgánů v sekvenci nebo v kaskádě. stupní (dílčí rozsah) je zesílen na výstupní

4 51.379/4 AN 224S Poznámky pro projektování a montáž Je třeba zamezit vniknutí kondenzátu, kapající vodě a pod. podél vřetena ventilu do pohonu. Smontování pohonu s ventilem pouhým nasazením a přitažením šroubů bez dalšího nastavování. Spojení vřetene ventilu s pohonem je automatické. Podle provedení a typu představuje táhla pohonu 0%, resp. 100%. krytu se nacházejí tři vylamovací otvory pro kabelové průchodky, k jejichž vylomení dojde automaticky při zašroubování kabelové průchodky. Koncepce motoru s elektronikou umožňuje elektrický paralelní provoz více pohonů ventilu stejného typu SUT. Průřez připojovacího kabelu závisí na délce vedení a počtu pohonů. Doporučujeme při pěti paralelně zapojených pohonech a délce vedení 50 m průřez 1,5 mm 2. aximální vybavení pohonu modulem 230, jedním příslušenstvím (pomocný kontakt nebo potenciometr) a jednotkou změny rozsahu. enkovní montáž. Pokud jsou přístroje montovány vně budovy, je nutné zajistit ochranu před vlivem venkovního prostředí. Doplňkové technické údaje Žlutý kryt sestavený ze zadního dílu, předního dílu a víka připojení slouží pouze jako zakrytování. Na přední straně se nacházejí tlačítka pro ruční přestavování. Stejnosměrný motor, řídící elektronika, nosné části a bezúdržbová převodovka jsou umístěny ve skříni přístroje. Táhlo pohonu a sloupky jsou z nerezavějícího materiálu. nitřní základová deska a převodovka jsou z oceli. Spojovací díl s vřetenem ventilu a objímka jsou z tlakového aluminia. Poznámka k teplotě okolí: při teplotě média na ventilu až 110 C může dosáhnout teplota okolí 60 C. Při teplotě média přes 110 C nesmí překročit teplota okolí 55 C nebo je třeba použít mezikus (příslušenství ). Pomocný přepínací kontakt Spínací možnosti max. 250 ~, proud min. 250 ma při 12 (nebo 20 ma při 20 ) Spínací možnosti max =, proud. max. 100 ma Spínací možnosti max. 250 ~, proud min. 1 ma při 5 Spínací možnosti max. 0,1...30=, proud ma Je-li kontakt jednorázově vystaven zatížení vyššímu než 10 ma nebo 50, pozlacení se poruší. Nadále pak funguje jen pro vyšší spínanou zátěž. Upozornění Při vysoké teplotě média na ventilu mohou sloupky a táhlo pohonu mít rovněž vysokou teplotu. Pohony s bezpečnostní funkcí se musí pravidelně kontrolovat na správnou funkci (zkušební provoz). Pokud mohou díky poruše regulačního orgánu vzniknout škody, musí být zajištěna další ochranná opatření. Demontování pružiny z přístroje je zakázáno z důvodu vysokého nebezpečí úrazu. CE - Konformita E směrnice 89/336/EWG Stroj. směrnice 98/37/EWG/I/B Nízkonapěťová směrnice 73/23/EWG EN EN 1050 EN EN EN EN Přepěťová kategorie III EN Stupeň znečištění III Pro pohony AN 224SF132-5 a AN224SF132-6 s ventily řady 6 / B6 platí směrnice 97/23/EWG. Kategorie I, skupina II, modul B+D DIN Schváleno: TÜCE-0035.

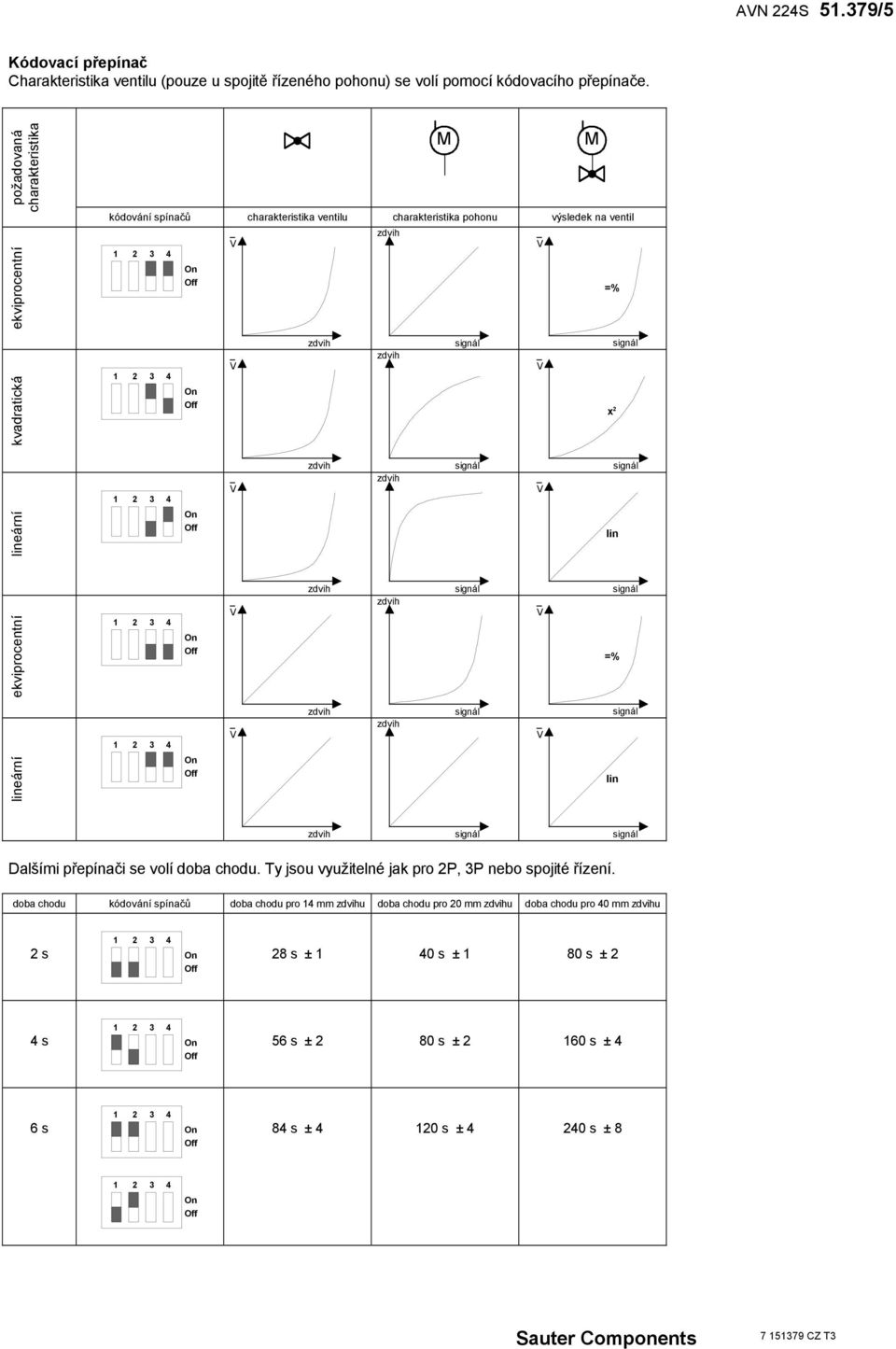

5 AN 224S /5 Kódovací přepínač Charakteristika ventilu (pouze u spojitě řízeného pohonu) se volí pomocí kódovacího přepínače. požadovaná charakteristika ekviprocentní kódování spínačů charakteristika ventilu charakteristika pohonu výsledek na ventil =% kvadratická x 2 lineární lin ekviprocentní =% lineární lin Dalšími přepínači se volí doba chodu. Ty jsou využitelné jak pro 2P, 3P nebo spojité řízení. doba chodu kódování spínačů doba chodu pro 14 mm u doba chodu pro 20 mm u doba chodu pro 40 mm u 2 s 28 s ± 1 40 s ± 1 80 s ± 2 4 s 56 s ± 2 80 s ± s ± 4 6 s 84 s ± s ± s ± 8

6 51.379/6 AN 224S Schéma zapojení arianta spojitý arianta 3P 24 ~ 24 ~ y = 0-10 y = 4-20mA yo = u 3i u 3i 44 μc arianta 2P 24 ~ S1 S2 S3 S4 S1; S2 = doba chodu S3; S4 = charakteristika 100% u 3i 44 A10384 Rozměrový výkres b b a c T ( C) a (mm) b (mm) , ,4 100 Z10217 a 90 Type a b c AN 234S F132/ AN 234S F132/ AN 234S F132/ Příslušenství L 230 ~ N L N 230 ~ ~ y % A10376 A01363 Uo ΔU A/B A...S AF... S AX...S AS...S ASF... S AXS 111S A09421b A 234S AF 234S AN 234S A10358 Tisk v České republice Změny vyhrazeny Fr. Sauter AG, CH-4016 Basel
