Apollo TM Defektoskop

Transkript

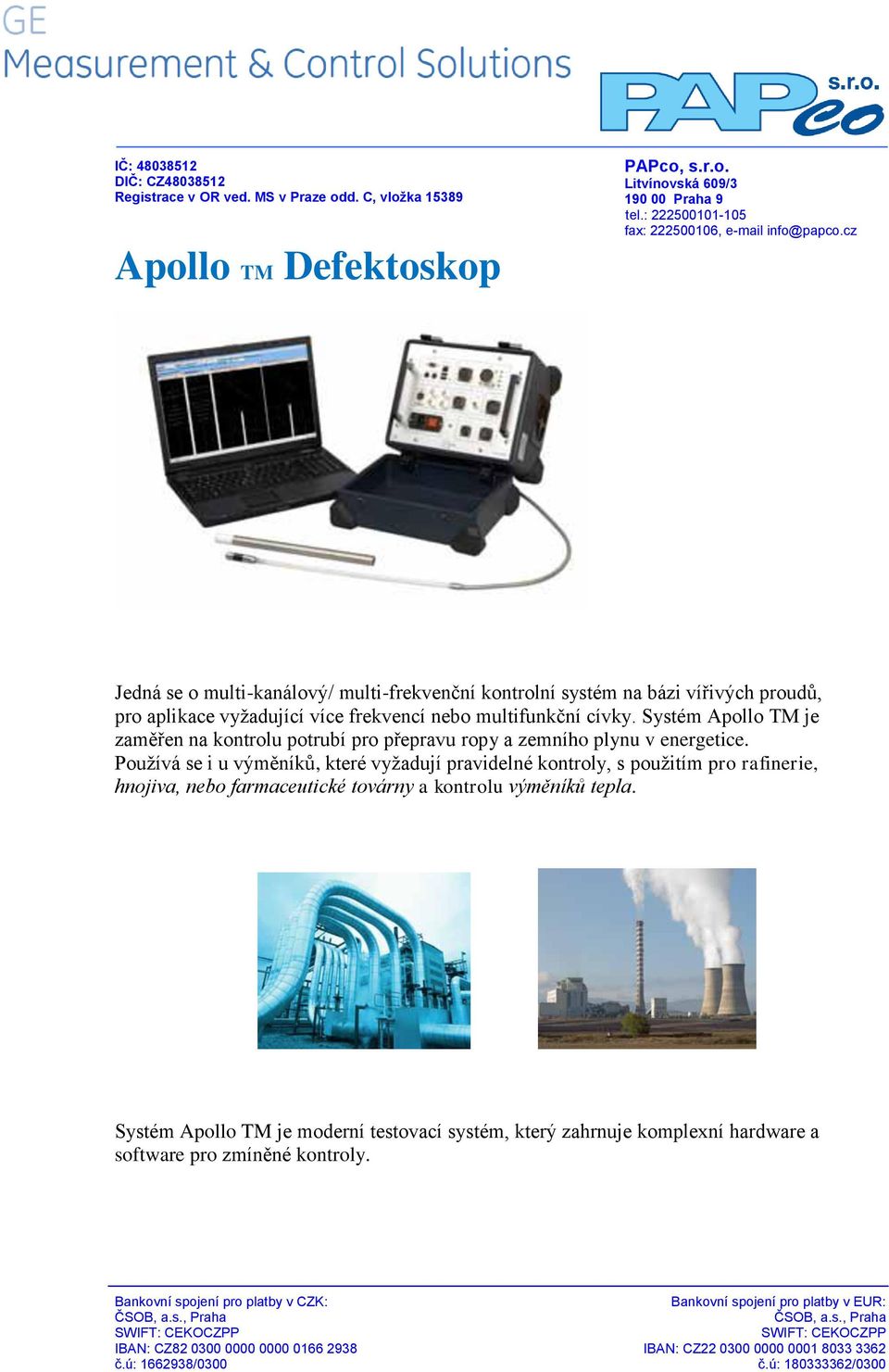

1 Apollo TM Defektoskop tel.: Jedná se o multi-kanálový/ multi-frekvenční kontrolní systém na bázi vířivých proudů, pro aplikace vyžadující více frekvencí nebo multifunkční cívky. Systém Apollo TM je zaměřen na kontrolu potrubí pro přepravu ropy a zemního plynu v energetice. Používá se i u výměníků, které vyžadují pravidelné kontroly, s použitím pro rafinerie, hnojiva, nebo farmaceutické továrny a kontrolu výměníků tepla. Systém Apollo TM je moderní testovací systém, který zahrnuje komplexní hardware a software pro zmíněné kontroly.

2 Výhody: Jednoduché rozhraní systému Windows Uživatelská definice pracovní plochy Automatická kalibrace signálu Uživatelem definované tabulky Podpora automatické lokalizace potrubí Odvolání chybné funkce Multifunkční kapacita kontrolní sondy Podporuje průmyslové standardní sondy Aplikace: Systém Apollo TM je nedílnou součástí kompletního řešení kontroly potrubí. Ve spojení s vnitřním průměrem potrubí (ID) a kontrolní sondou na bázi vířivých proudů, splňuje všechny přísné požadavky na kontrolu, pro kontrolu tepelných výměníků a podobných komponent, v rafinériích a průmyslových zařízení. Strana 2 (celkem 12)

3 Sondy pro vířivé proudy (ID) vnitřní průměry pro trubky Vnitřní průměr (ID) EC Sondy se používají ke kontrole železných a neželezných potrubí a u tepelných výměníků a kondenzátorů. Sondy jsou známé v průmyslu jako (Balance of Plant - BOP) - což znamená, inspekce potrubí, a komponentů s výjimkou parních generátorů (steam generators - SG) v jaderných elektrárnách. K dispozici je několik řad identifikačních sond: EC sondy ke kontrole neželezných trubek a jsou společné na sekundární straně elektráren. RFT sondy pro kontrolu železných materiálů, které jsou běžně v rafineriích a chemických rafinériích, pro ropu a zemní plyn a fosilní elektrárny. AC sondy se používají pro velké komerční systémy HVAC ve školách, hotelech a velkých kancelářských budovách. Literatura o výrobku - Multi-stránkový stručný přehled Systému Apollo TM a ID sond se specifikací. Brožura se používá jako úvod do nabídek. FAQ - seznam často kladených otázek o Systému Apollo TM. Technická specifikace: Napájení Napájení: Frekvence: 100 až 240 VAC 50 až 60 Hz (samo spínací) Velikost a hmotnost Rozměry: 300 mm x 290 mm x 249 mm (11.8 x 11.4 x W x H x D) Hmotnost: 8.7 kg Provozní prostředí Provozní teplota: 5 C až 40 C (41 ºF až 104 ºF) Skladovací teplota: -20 C až 70 C (-4 F až 158º F) Relativní vlhkost: 90%, bez kondenzace Strana 3 (celkem 12)

4 Počítačové rozhraní Ethernet: Rychlost 10/100Mbps Enkodér Number: 6 výstupů (A, B, C) LEVEL: LVTTL Typ: Inkrementální s A & B signály Digitální vstupy: Number - 8 Level - LVTTL Režim - Vstup bit, Přístupný ACQ, Trigger Šířka - Programovatelná Digitální výstupy: Number - 8 Level - LVTTL Režim - Výstup Bit, alarm, ACQ, Trigger, Time-Slot Šířka - programovatelná Analogové vstupy: Number - 2 Rozsah: + / - 15V Šířka pásma - 20 khz Analogové výstupy Number - 2 Rozsah: + / - 10V Šířka pásma - 20 khz Inspekce vířivými proudy: Počet vstupů: 8 Kanály: Až 256; rozšiřitelné až na 1024 kanálů Počet frekvencí: 32 Frekvenční rozsah: 1 Hz až 10 MHz Generátory: 2 Výkon generátoru: (2) přímé výstupy a (16) 100 Ohmů výstupy Generátor - vstřikovací režim: Multiplex a simultánní Pohon napětí: 0-24 V špička (peak to peak) Gain: Ruční a automatický Gain rozsah: 0 až 40 db Vzorkovací frekvence: vzorků / sec Strana 4 (celkem 12)

5 Field inspection: Počet vstupů: 8 Kanály: 8 simultánních Počet frekvencí: 4 Kontrola vířivými proudy - Array inspekce Počet vstupů: 8 Kanály: Až 256; rozšiřitelné až na 1024 kanálů Počet frekvencí: 32 Frekvenční rozsah: 1 Hz až 10 MHz Generátory: 2 Výkon generátoru: (2) přímé výstupy a (16) 100 Ohmů výstupy Generátor vstřikovací režim: Multiplex a simultánní Pohon napětí: 0-24 V špička (peak to peak) Gain: Ruční a automatický Gain rozsah: 0 až 40 db Vzorkovací frekvence: vzorků / sec Sonda vyvážení: Elektronické vyvažování sondy (hardware null) Multiplexer: Kompatibilní pro externí multiplexer Inspekční sondy pro potrubí a výrobu elektrické energie, Oil & Gas, a HVAC: Sondy GE Sensing & Inspection Technologies jsou navrženy tak, aby splňovaly nejpřísnější kontrolní potřeby. Pro kontrolu elektráren, Oil & Gas, a klimatizační techniky u neželezných a železných trubek. GE IT je speciální výrobce, a zákazníkům poskytuje vysoce kvalitní a nákladově efektivní sondy pro jejich kontroly. Vlastnosti a výhody sondy ID pro potrubí jsou vyrobeny s vysokým výkonem z odolných materiálů proti oděru, mají vysokou odolnost a dlouhou životnost. Vlastní dlouhou životností přispívají ke zvýšení životnosti, zlepšení trvanlivost a snadné kontrole. Strana 5 (celkem 12)

6 SONDY Sondy pro vzdálené pole (RFT): pro železné trubky. Určeno pro kontrolu železných trubek v Oil & Gas a v petrochemickém průmyslu. Všechny sondy mají obal z nerezové oceli Snímání od průměru palce (7.92 mm) až palce (19.1 mm). Sondy jsou k dispozici se standardními póly, délka hřídele (19,8 m). Sondy jsou dodávány s třemi a šesti-piny Amphenol konektory. Sondy pro neželezné trubky Balance-of-Plant : Určeno pro kontrolu neželezných trubek aplikace v Oil & Gas and Power Generation průmyslu. Snímací od průměru palce do 1.5 palce (9.65 mm do 38.1 mm) v krocích palce (0.254 mm) Malé průměry sondy a také průměry; od palce (6.86 mm), palce (9.40 mm), sondy na 0.25 palce póly hřídele dlouhé 50 stop. Sondy jsou k dispozici se standardními póly hřídele délky: 65 stop, 80 stop, 100 stop a 120 stop (19.8 m, 24 m, 30,5 m & 36.5 m). Strana 6 (celkem 12)

7 Sondy pro klimatizační potrubí: Určeno pro kontrolu neželezných trubek v průmyslových a jednotek HVAC. Všechny sondy jsou uzavřeny v nerez ocelovém pouzdru. Cross design cívky pro detekci všesměrových vad. Snímací rozměry: palce (10.4 mm) palce (20.32 mm) Sondy jsou k dispozici se standardními póly -délka hřídele 35 stop (10.7 m). Sondy mají standardně 4-pinový Amphenol konektor. Příklad kontroly ET: Tepelné problémy s trubkami výměníků mohou způsobit výpadky a dopad na životní prostředí. Poškození se může objevit náhle (trubky-titan) ET je přednostní metoda pro trubky a kontrolu pro neželezné slitiny Strana 7 (celkem 12)

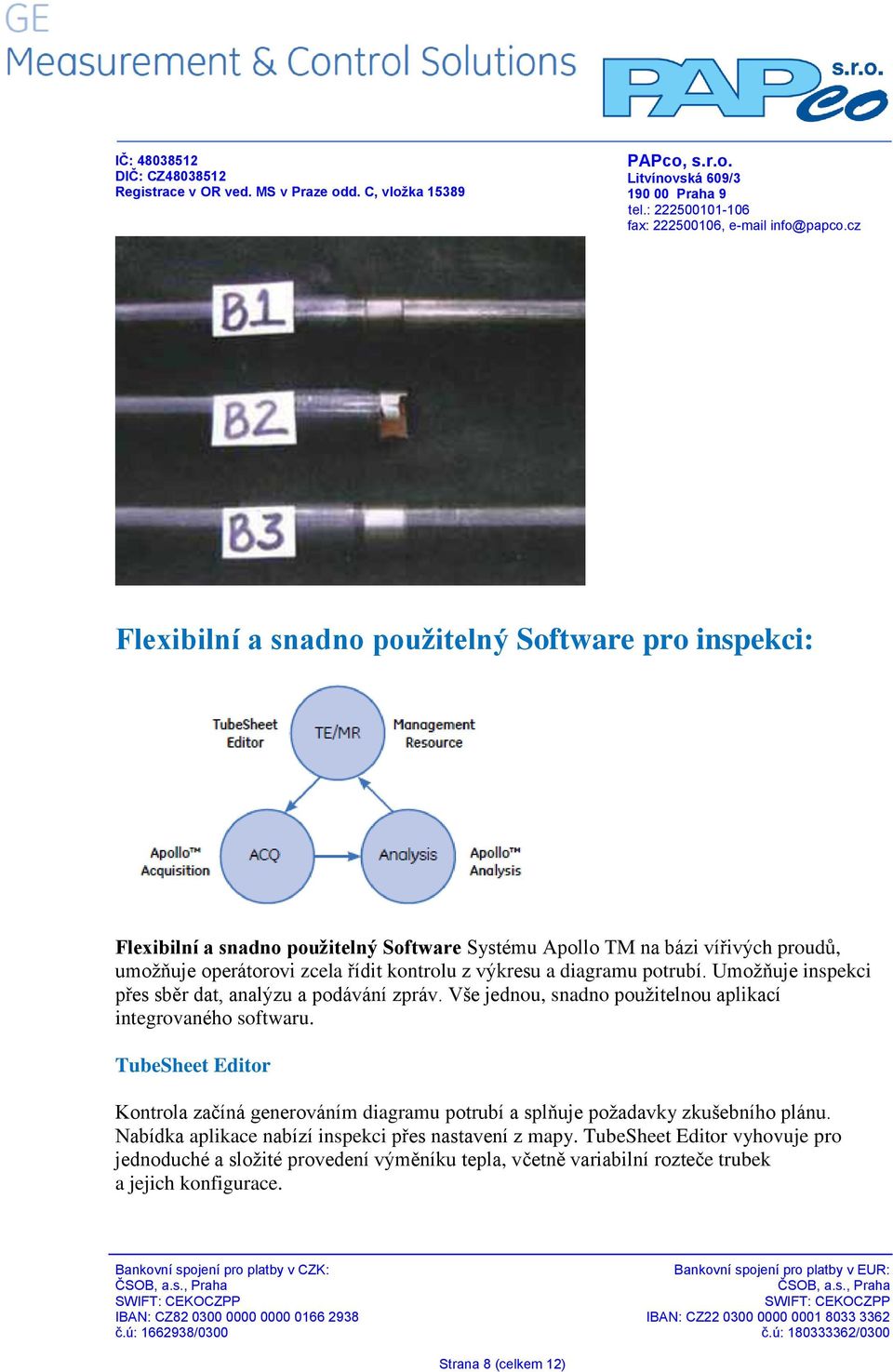

8 Flexibilní a snadno použitelný Software pro inspekci: Flexibilní a snadno použitelný Software Systému Apollo TM na bázi vířivých proudů, umožňuje operátorovi zcela řídit kontrolu z výkresu a diagramu potrubí. Umožňuje inspekci přes sběr dat, analýzu a podávání zpráv. Vše jednou, snadno použitelnou aplikací integrovaného softwaru. TubeSheet Editor Kontrola začíná generováním diagramu potrubí a splňuje požadavky zkušebního plánu. Nabídka aplikace nabízí inspekci přes nastavení z mapy. TubeSheet Editor vyhovuje pro jednoduché a složité provedení výměníku tepla, včetně variabilní rozteče trubek a jejich konfigurace. Strana 8 (celkem 12)

9 Komplexní Tube mapa Pořízení softwaru Acquisition Software Apollo Acquisition Software umožňuje sběr a trvalé ukládání dat na bázi vířivými proudy a RFT data. Zaznamenaná data, jsou snadno dostupné pro analýzu, vytváření kontrolních zpráv a archivace záznamů. Také je možné současné zobrazení uživatelsky definovaných kanálů a konfigurace sond. Zobrazení prezentace nulování (null), rozpětí a rotace jsou funkce ovládané pomocí myši počítače. Automaticky uživatelsky definovaný systém umožňuje kalibraci pro rychlé nastavení doby a dává více času na provádění inspekcí. Apollo Akvizice Software s uživatelsky definovaným zkušebním zobrazením Strana 9 (celkem 12)

10 Snadno použitelná konfigurace zobrazení umožňuje uživateli vybrat pracovní režim testeru: multiplexní nebo simultánní, vkládání a počet frekvencí, stejně jako rozsah vzorkovacích frekvencí. Apollo Acquisition Control Software s plánem inspekce Software pro analýzu a dokumentaci Apollo nabízí výkonný software kombinující pokročilou a aktuální analýzu dat a schopnost dokumentace schopnosti pro uživatele s Windows rozhraním. Tento software má snadné zobrazení obrazu. Indikace lze měřit přímo uživatelem ve vztahu k jakékoli definované tabulce nebo struktuře. Volba umožňuje systém pro identifikaci strukturovat automaticky. Zpracování signálu Apollo má pružné funkce umožňující zpracování signálu a vytvořit uživateli četné dvoukanálové diferenciální nebo absolutní směsi, pro zvýšení spolehlivosti detekce a indikací nacházejících se blízko struktur. Některé možnosti filtrování jsou také k dispozici. Veškeré informace v Lissajous žebříčku s aktualizací se zobrazí automaticky. Strana 10 (celkem 12)

11 Apollo Analýza s Multiple ABS a DIFF datovými kanály Indikační Tabulka Apollo Software má uživatelsky vymezené indikacích tabulky. Uživatel definuje název označení, spojené tři v písmenný kód pro každou indikaci, která údaje může vyžadovat pro sekundární hodnocení, stejně jako tyto údaje pouze v případě informace (tři písmenné kódy jsou povinné). Kalibrace Kalibrace a inspekce může být provedena pomocí manuálu a auto-kalibračního routeru. Automatická kalibrace umožňuje uživateli vyplnění a uložení informace o kalibraci na několik dílů, a pak kopírovat tyto informace k jiným testerům. Auto kalibrace je také schopna vytvářet směsi, duplikovat kanály, kalibrace a křivky a rozpětí, rotace a nastavení napětí pro všechny kanály, potřebné pro konkrétní zkoušku. Obrazovka zobrazení kalibrace Apollo Software Editor zpráv Apollo má editor zpráva, který nabízí několik užitečných funkcí. Všechny odkazy na potrubí v současné době v analýze, jsou zobrazena v okně zpráv. Strana 11 (celkem 12)

12 Příspěvky mohou být upraveny pro dokončení analýzy trubky. Zprávy generujeme jednoduchým stisknutím tlačítka. Závěrečná zpráva obsahuje řadu uživatelsky definovatelných možnosti pro zobrazení trubky, nebo kontrolních informací. Obě aktuální trubice a závěrečné zprávy obsahují Recall Flaw vady, hlášení umožňuje odvolání na údaje a lze vybrat a ukázat měření, přesné umístění ke zveřejnění inspekčního rozhodnutí. Apollo Analýza s ABS a DIFF datového kanálu / Report zákazníkovi Strana 12 (celkem 12)
