ky ThinkTop Basic ThinkTop Basic Digital VDC PNP/NPN

Transkript

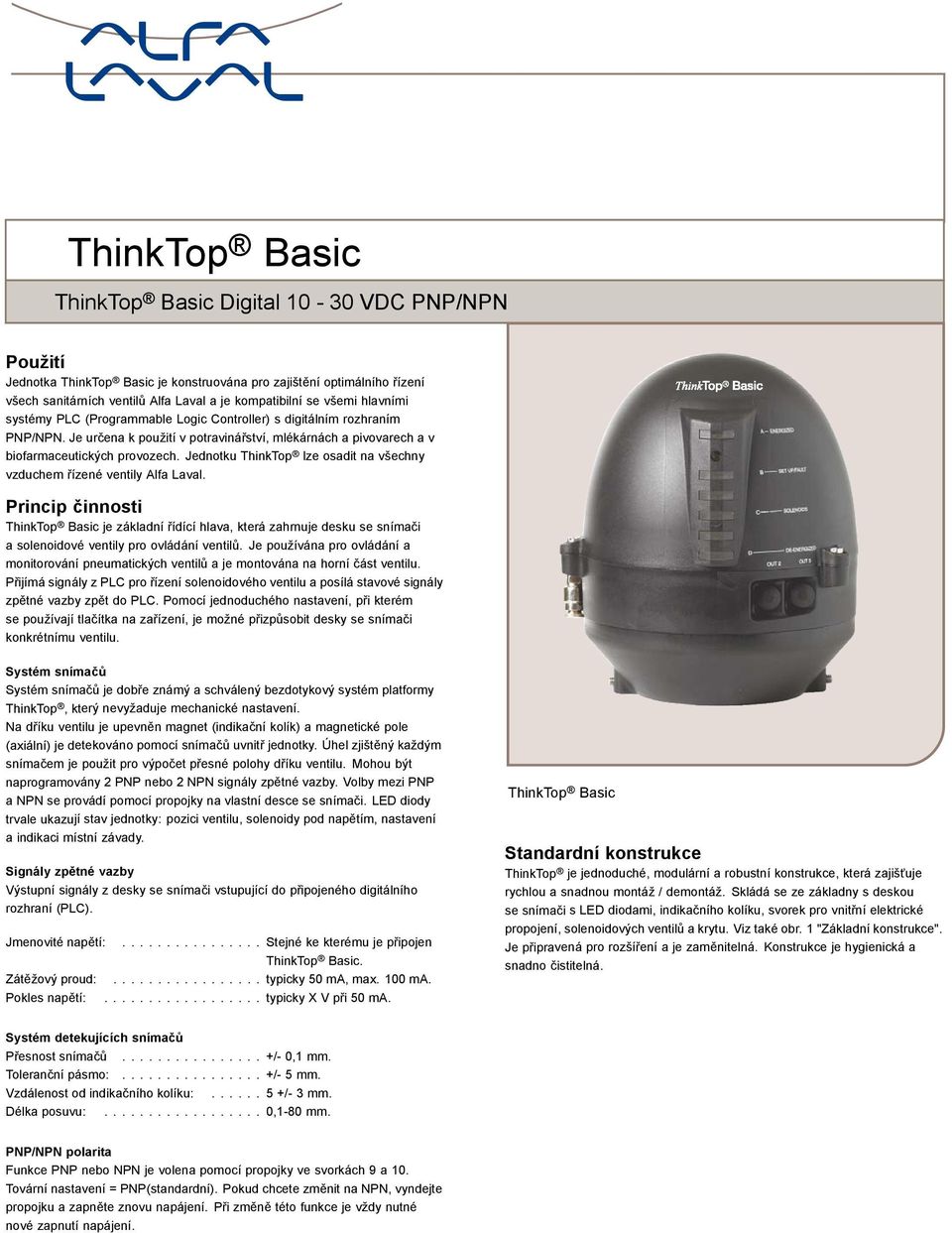

1 ky ThinkTop Basic ky ThinkTop Basic Digital VDC PNP/NPN Použití Jednotka ThinkTop Basic je konstruována pro zajištění optimálního řízení všech sanitárních ventilů Alfa Laval a je kompatibilní se všemi hlavními systémy PLC (Programmable Logic Controller) s digitálním rozhraním PNP/NPN Je určena k použití v potravinářství, mlékárnách a pivovarech a v biofarmaceutických provozech Jednotku ThinkTop lze osadit na všechny vzduchem řízené ventily Alfa Laval Princip činnosti ThinkTop Basic je základní řídící hlava, která zahrnuje desku se snímači a solenoidové ventily pro ovládání ventilů Je používána pro ovládání a monitorování pneumatických ventilů a je montována na horní část ventilu Přijímá signály z PLC pro řízení solenoidového ventilu a posílá stavové signály zpětné vazby zpět do PLC Pomocí jednoduchého nastavení, při kterém se používají tlačítka na zařízení, je možné přizpůsobit desky se snímači konkrétnímu ventilu Systém snímačů Systém snímačů je dobře známý a schválený bezdotykový systém platformy ThinkTop,který nevyžaduje mechanické nastavení Na dříku ventilu je upevněn magnet (indikační kolík) a magnetické pole (axiální) je detekováno pomocí snímačů uvnitř jednotky Úhel zjištěný každým snímačem je použit pro výpočet přesné polohy dříku ventilu Mohou být naprogramovány 2 PNP nebo 2 NPN signály zpětné vazby Volby mezi PNP a NPN se provádí pomocí propojky na vlastní desce se snímači LED diody trvale ukazují stav jednotky: pozici ventilu, solenoidy pod napětím, nastavení a indikaci místní závady Signály zpětné vazby Výstupní signály z desky se snímači vstupující do připojeného digitálního rozhraní (PLC) Jmenovité napětí: Stejnékekterémujepřipojen ThinkTop Basic Zátěžový proud: typicky 50 ma, max 100 ma Pokles napětí: typickyxvpři 50mA ThinkTop Basic Standardní konstrukce ThinkTop je jednoduché, modulární a robustní konstrukce, která zajišťuje rychlouasnadnou montáž / demontáž Skládá se ze základny s deskou se snímači s LED diodami, indikačního kolíku, svorek pro vnitřní elektrické propojení, solenoidových ventilů a krytu Viz také obr 1 "Základní konstrukce" Je připravená pro rozšíření a je zaměnitelná Konstrukce je hygienická a snadno čistitelná Systém detekujících snímačů Přesnost snímačů +/-0,1mm Tolerančnípásmo: +/-5mm Vzdálenost od indikačníhokolíku: 5+/-3mm Délkaposuvu: 0,1-80mm PNP/NPN polarita Funkce PNP nebo NPN je volena pomocí propojky ve svorkách 9 a 10 Tovární nastavení = PNP(standardní) Pokud chcete změnitnanpn,vyndejte propojku a zapněte znovu napájení Při změně této funkce je vždy nutné nové zapnutí napájení

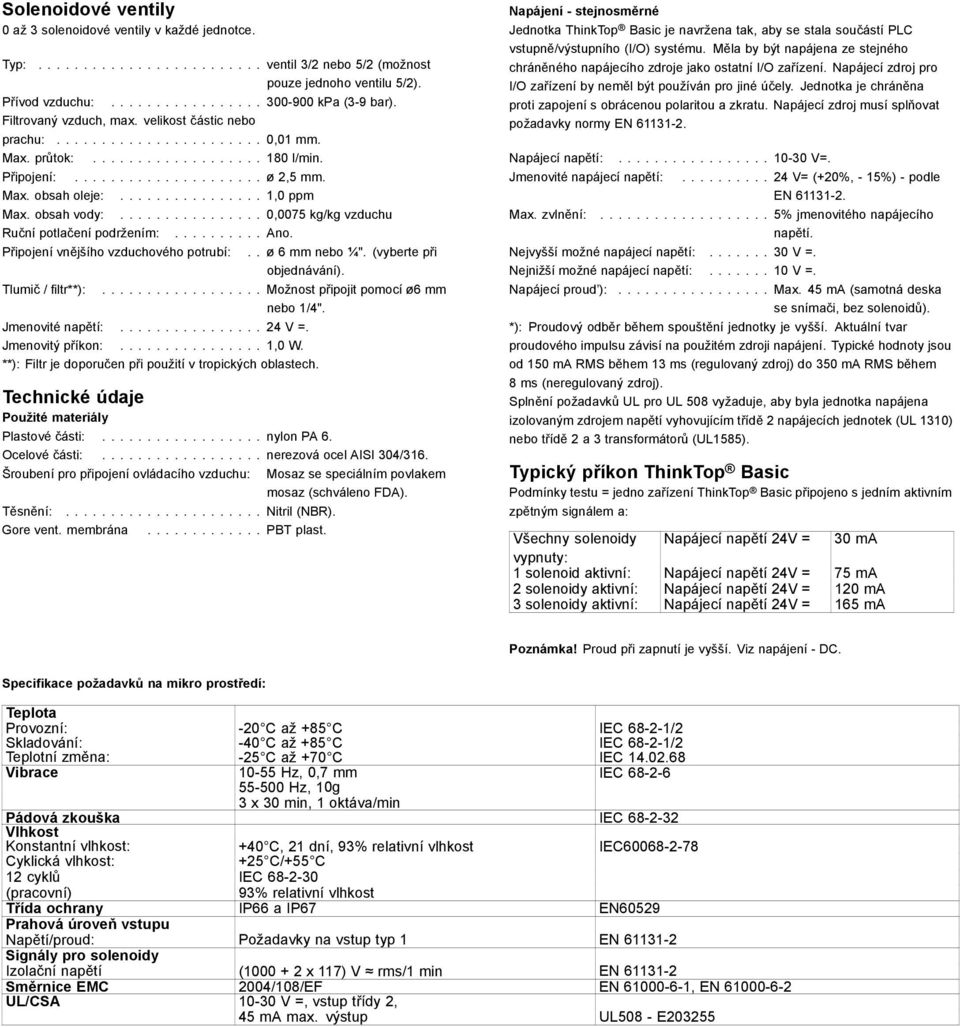

2 Solenoidové ventily 0 až 3 solenoidové ventily v každé jednotce Typ: ventil 3/2 nebo 5/2 (možnost pouze jednoho ventilu 5/2) Přívodvzduchu: kPa(3-9bar) Filtrovaný vzduch, max velikost částic nebo prachu: 0,01mm Max průtok: 180l/min Připojení: ø2,5mm Maxobsaholeje: 1,0ppm Max obsah vody: 0,0075 kg/kg vzduchu Ruční potlačení podržením: Ano Připojení vnějšího vzduchového potrubí: ø mm nebo ¼" (vyberte při objednávání) Tlumič / filtr**): Možnostpřipojit pomocí ø mm nebo 1/4" Jmenovité napětí: 24V= Jmenovitý příkon: 1,0W **): Filtr je doporučen při použití v tropických oblastech Technické údaje Použité materiály Plastové části: nylonpa Ocelové části: nerezová ocel AISI 304/31 Šroubení pro připojení ovládacího vzduchu: Mosaz se speciálním povlakem mosaz (schváleno FDA) Těsnění: Nitril(NBR) Goreventmembrána PBTplast Napájení - stejnosměrné Jednotka ThinkTop Basic je navržena tak, aby se stala součástí PLC vstupně/výstupního (I/O) systému Měla by být napájena ze stejného chráněného napájecího zdroje jako ostatní I/O zařízení Napájecí zdroj pro I/O zařízení by neměl být používán pro jiné účely Jednotka je chráněna proti zapojení s obrácenou polaritou a zkratu Napájecí zdroj musí splňovat požadavky normy EN Napájecí napětí: 10-30V= Jmenovité napájecí napětí: 24 V= (+20%, - 15%) - podle EN Max zvlnění: 5% jmenovitého napájecího napětí Nejvyšší možné napájecí napětí: 30V= Nejnižší možné napájecí napětí: 10V= Napájecí proud ): Max 45 ma (samotná deska se snímači, bez solenoidů) *): Proudový odběr během spouštění jednotky je vyšší Aktuální tvar proudového impulsu závisí na použitém zdroji napájení Typické hodnoty jsou od 150 ma RMS během 13 ms (regulovaný zdroj) do 350 ma RMS během 8 ms (neregulovaný zdroj) Splnění požadavků UL pro UL 508 vyžaduje, aby byla jednotka napájena izolovaným zdrojem napětí vyhovujícím třídě 2 napájecích jednotek (UL 1310) nebo třídě 2a3transformátorů (UL1585) Typický příkon ThinkTop Basic Podmínky testu = jedno zařízení ThinkTop Basic připojeno s jedním aktivním zpětným signálem a: Všechny solenoidy Napájecí napětí 24V = 30 ma vypnuty: 1 solenoid aktivní: Napájecí napětí 24V = 75 ma 2 solenoidy aktivní: Napájecí napětí 24V = 120 ma 3 solenoidy aktivní: Napájecí napětí 24V = 15 ma Poznámka! Proud při zapnutí je vyšší Viz napájení - DC Specifikace požadavků na mikro prostředí: Teplota Provozní: -20 C až +85 C IEC 8-2-1/2 Skladování: -40 C až +85 C IEC 8-2-1/2 Teplotní změna: -25 C až +70 C IEC Vibrace Hz, 0,7 mm IEC Hz, 10g 3 x 30 min, 1 oktáva/min Pádová zkouška IEC Vlhkost Konstantní vlhkost: +40 C, 21 dní, 93% relativní vlhkost IEC Cyklická vlhkost: +25 C/+55 C 12 cyklů IEC (pracovní) 93% relativní vlhkost Třída ochrany IP a IP7 EN0529 Prahová úroveň vstupu Napětí/proud: Požadavky na vstup typ 1 EN Signály pro solenoidy Izolační napětí ( x 117) V rms/1 min EN Směrnice EMC 2004/108/EF EN , EN UL/CSA V =, vstup třídy 2, 45 ma max výstup UL508 - E203255

3 A + D C D Elektrické zapojení, vnitřní 1 Bezproudý (vstup PLC) 2 Pod proudem (vstup PLC) 3 Aktivace solenoidu # 1 (výstup PLC) 4 Aktivace solenoidu # 2 (výstup PLC) 5 Aktivace solenoidu # 3 (výstup PLC) Napájecí napětí snímač (+) V = 7 Napájecí napětí snímač (0) 0 V 8 Společné napájení solenoidů 9 PNP/NPN propojka*) 10 PNP/NPN propojka*) 11 Společné vnitřní propojení solenoidů 12 Solenoid # 1, vnitřní propojení 13 Solenoid # 2, vnitřní propojení 14 Solenoid # 3, vnitřní propojení *)Továrnínastavení=PNPPři změně funkce je nutné nové zapnutí napájení Výběr NPN/PNP se provádí pomocí propojky Poznámka!Nezopomeňte nepoužité dráty zaizolovat Jeden napájecí zdroj pro systém snímačů a solenoidové ventily: Příklad zapojení napájecích zdrojů B A Propojka v případě kladné aktivace solenoidů A Propojka v případě záporné aktivace solenoidů

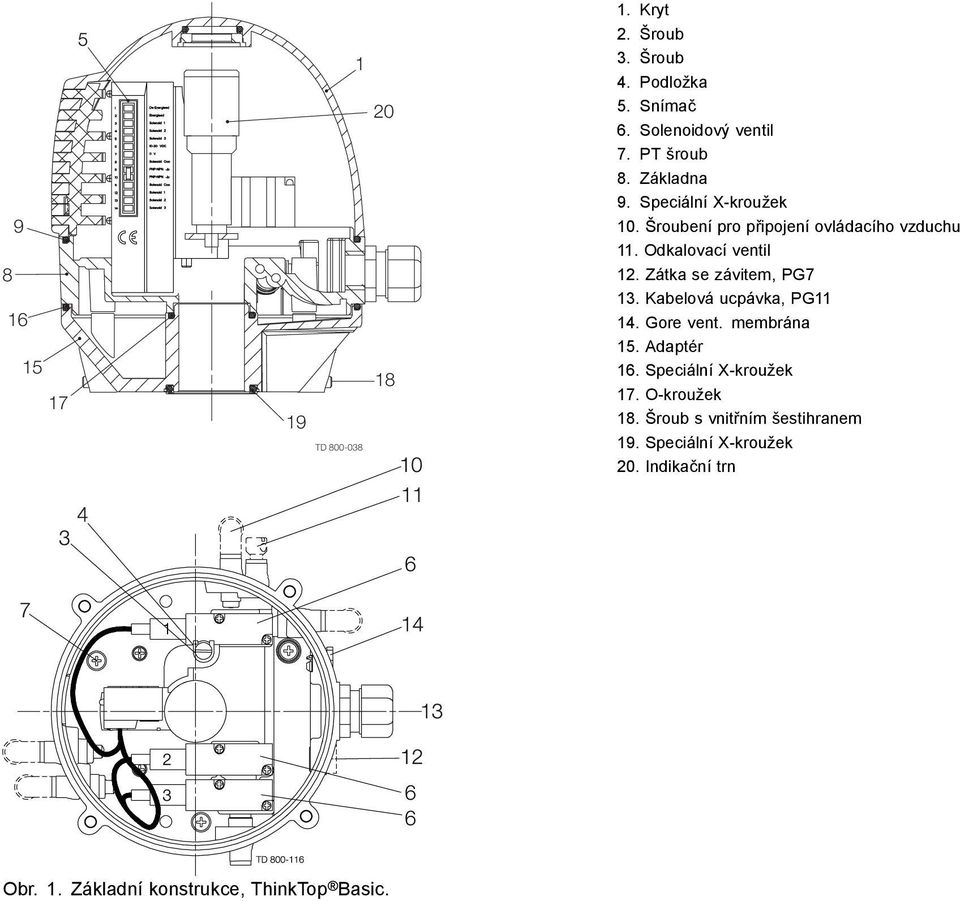

4 TD Kryt 2 Šroub 3 Šroub 4 Podložka 5 Snímač Solenoidový ventil 7 PT šroub 8 Základna 9 Speciální X-kroužek 10 Šroubení pro připojení ovládacího vzduchu 11 Odkalovací ventil 12 Zátka se závitem, PG7 13 Kabelová ucpávka, PG11 14 Gore vent membrána 15 Adaptér 1 Speciální X-kroužek 17 O-kroužek 18 Šroub s vnitřním šestihranem 19 Speciální X-kroužek 20 Indikační trn Obr 1 Základní konstrukce, ThinkTop Basic

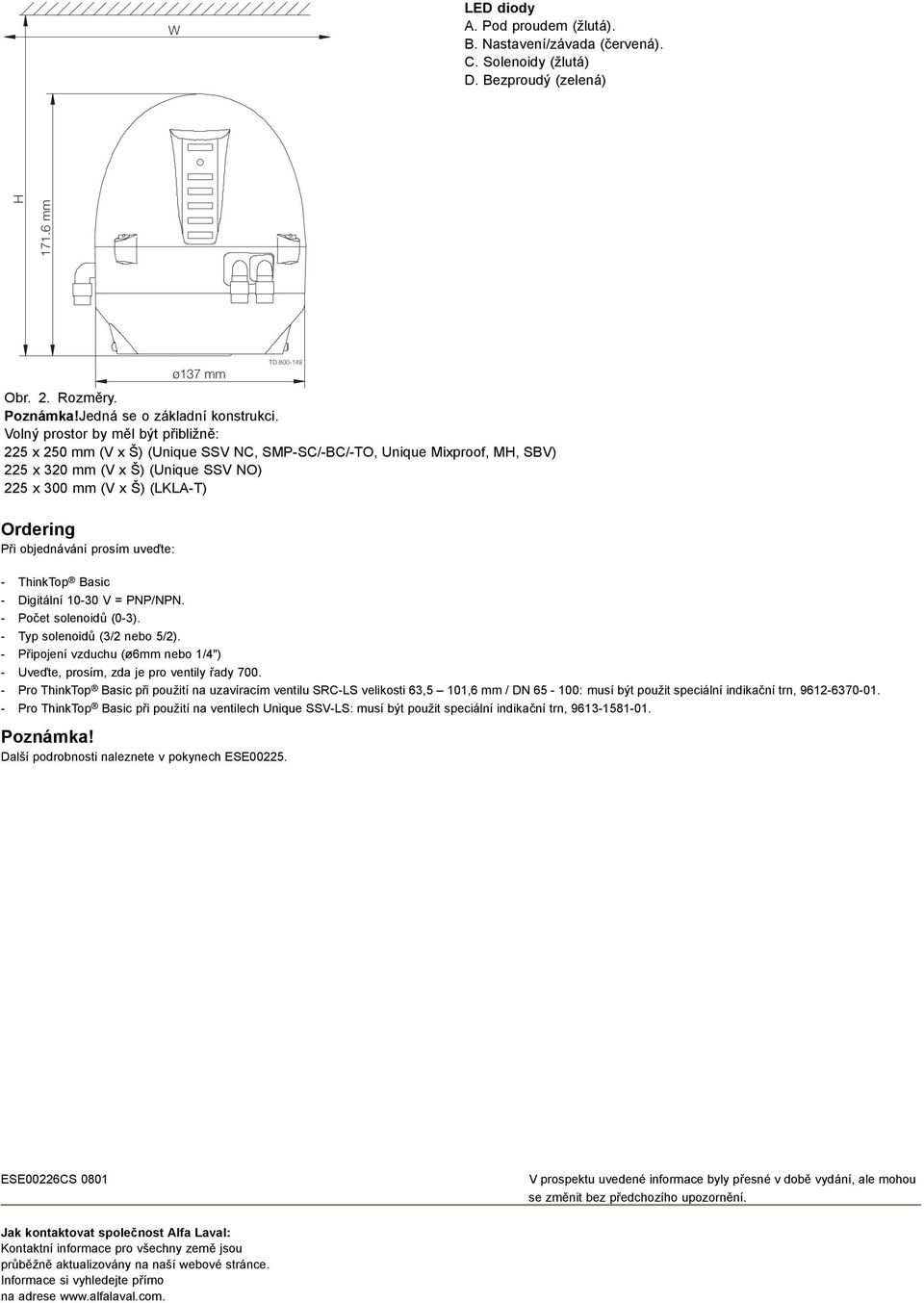

5 W LED diody A Pod proudem (žlutá) B Nastavení/závada (červená) C Solenoidy (žlutá) D Bezproudý (zelená) H 171 mm ø137 mm TD Obr 2 Rozměry Poznámka!Jedná se o základní konstrukci Volný prostor by měl býtpřibližně: 225 x 250 mm (V x Š) (Unique SSV NC, SMP-SC/-BC/-TO, Unique Mixproof, MH, SBV) 225 x 320 mm (V x Š) (Unique SSV NO) 225 x 300 mm (V x Š) (LKLA-T) Ordering Při objednávání prosím uveďte: - ThinkTop Basic - Digitální V = PNP/NPN - Počet solenoidů (0-3) - Typ solenoidů (3/2 nebo 5/2) - Připojení vzduchu (ømm nebo 1/4") - Uveďte, prosím, zda je pro ventily řady Pro ThinkTop Basic při použití na uzavíracím ventilu SRC-LS velikosti 3,5 101, mm / DN 5-100: musí být použit speciální indikační trn, Pro ThinkTop Basic při použití na ventilech Unique SSV-LS: musí být použit speciální indikační trn, Poznámka! Další podrobnosti naleznete v pokynech ESE00225 ESE0022CS 0801 V prospektu uvedené informace byly přesné v době vydání, ale mohou se změnit bez předchozího upozornění Jak kontaktovat společnost Alfa Laval: Kontaktní informace pro všechny země jsou průběžně aktualizovány na naší webové stránce Informace si vyhledejte přímo na adrese wwwalfalavalcom
