1 VRV PERFECT C MFORT po všechna roční období katalog Vytápění Klimatizace Aplikované systémy Chladírenství 2012

2

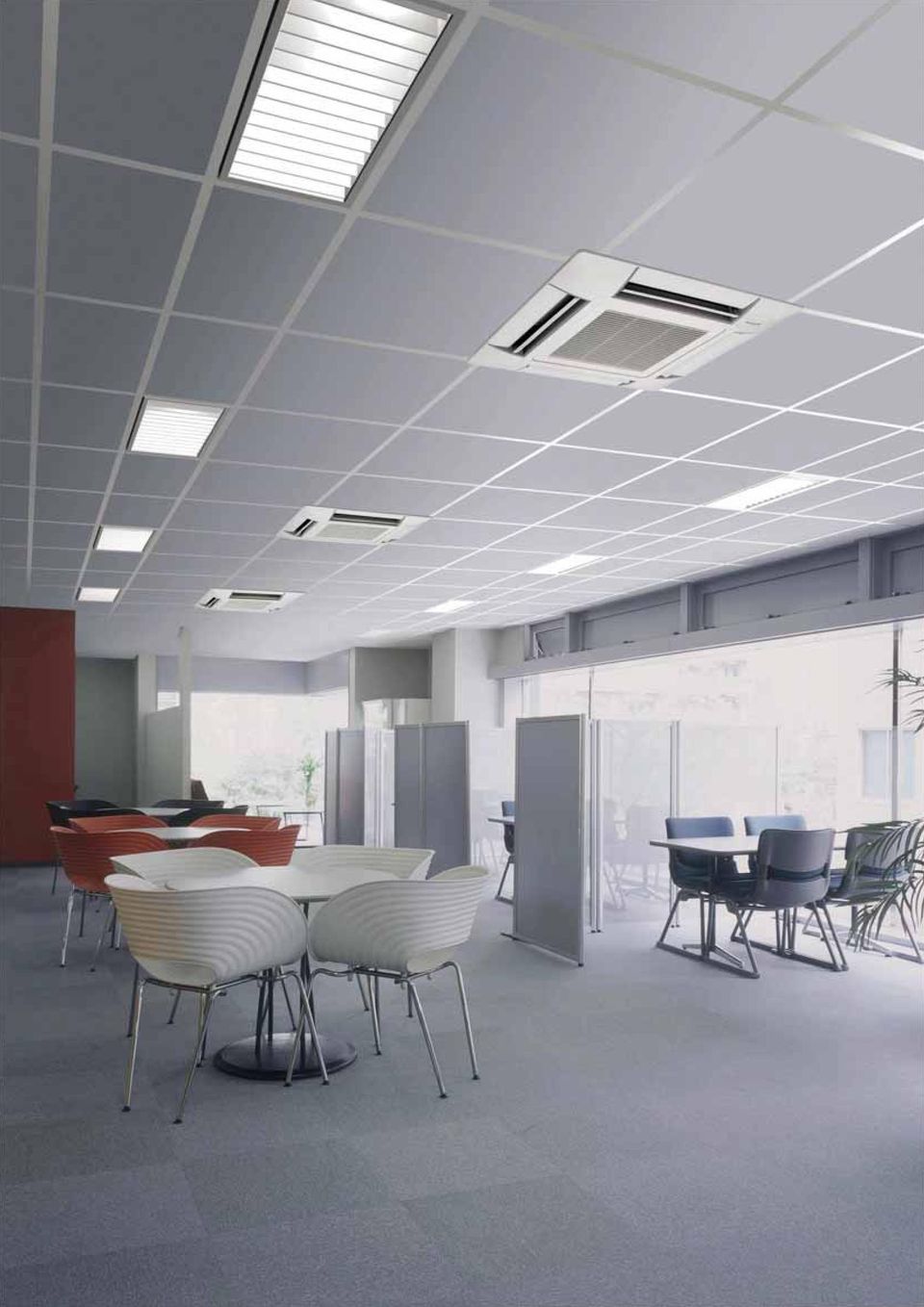

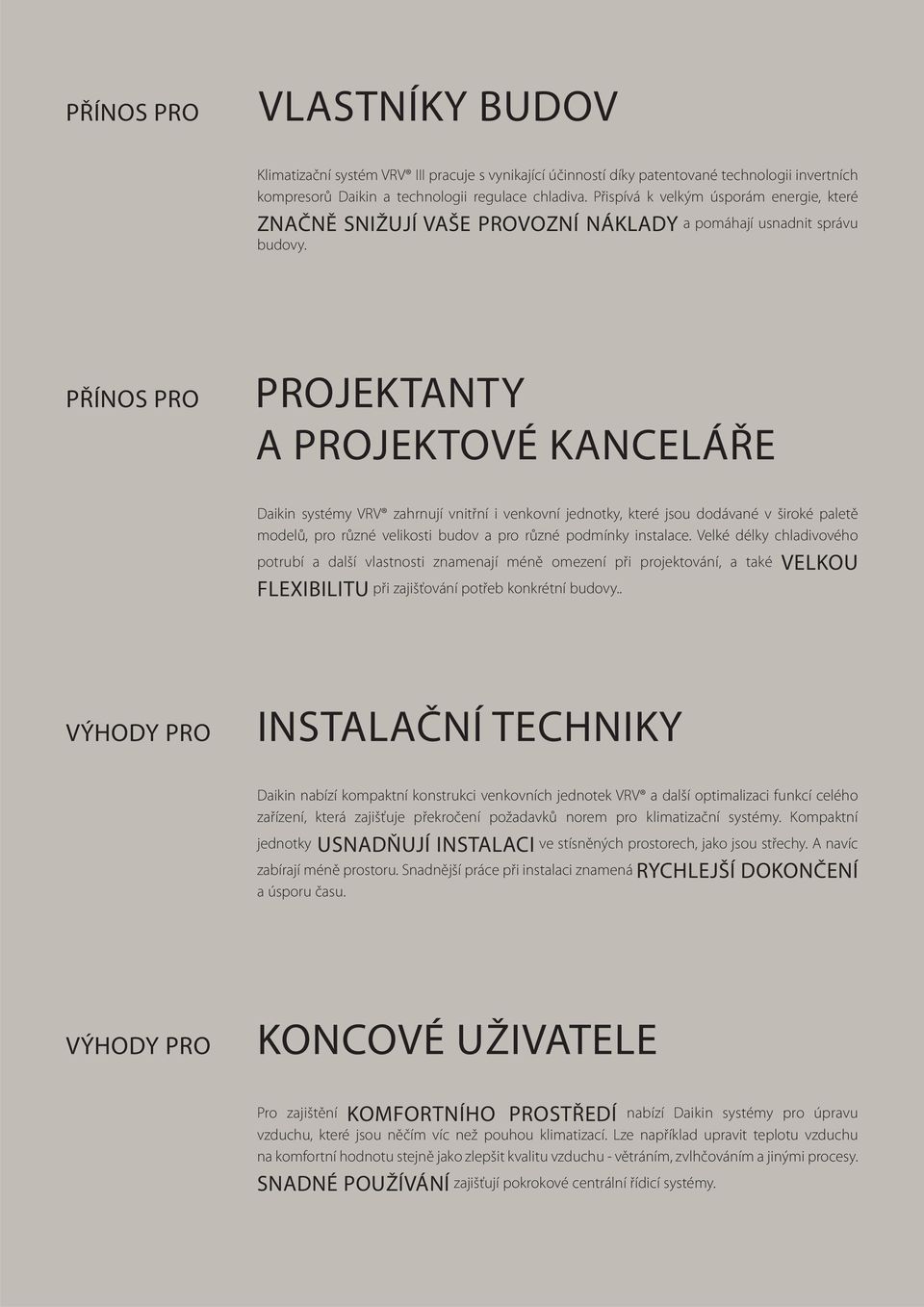

3 PŘÍNOS PRO VLASTNÍKY BUDOV Klimatizační systém VRV III pracuje s vynikající účinností díky patentované technologii invertních kompresorů Daikin a technologii regulace chladiva. Přispívá k velkým úsporám energie, které ZNAČNĚ SNIŽUJÍ VAŠE PROVOZNÍ NÁKLADY a pomáhají usnadnit správu budovy. PŘÍNOS PRO PROJEKTANTY A PROJEKTOVÉ KANCELÁŘE Daikin systémy VRV zahrnují vnitřní i venkovní jednotky, které jsou dodávané v široké paletě modelů, pro různé velikosti budov a pro různé podmínky instalace. Velké délky chladivového potrubí a další vlastnosti znamenají méně omezení při projektování, a také VELKOU FLEXIBILITU při zajišťování potřeb konkrétní budovy.. VÝHODY PRO INSTALAČNÍ TECHNIKY Daikin nabízí kompaktní konstrukci venkovních jednotek VRV a další optimalizaci funkcí celého zařízení, která zajišťuje překročení požadavků norem pro klimatizační systémy. Kompaktní jednotky USNADŇUJÍ INSTALACI ve stísněných prostorech, jako jsou střechy. A navíc zabírají méně prostoru. Snadnější práce při instalaci znamená RYCHLEJŠÍ DOKONČENÍ a úsporu času. VÝHODY PRO KONCOVÉ UŽIVATELE Pro zajištění KOMFORTNÍHO PROSTŘEDÍ nabízí Daikin systémy pro úpravu vzduchu, které jsou něčím víc než pouhou klimatizací. Lze například upravit teplotu vzduchu na komfortní hodnotu stejně jako zlepšit kvalitu vzduchu větráním, zvlhčováním a jinými procesy. SNADNÉ POUŽÍVÁNÍ zajišťují pokrokové centrální řídicí systémy.

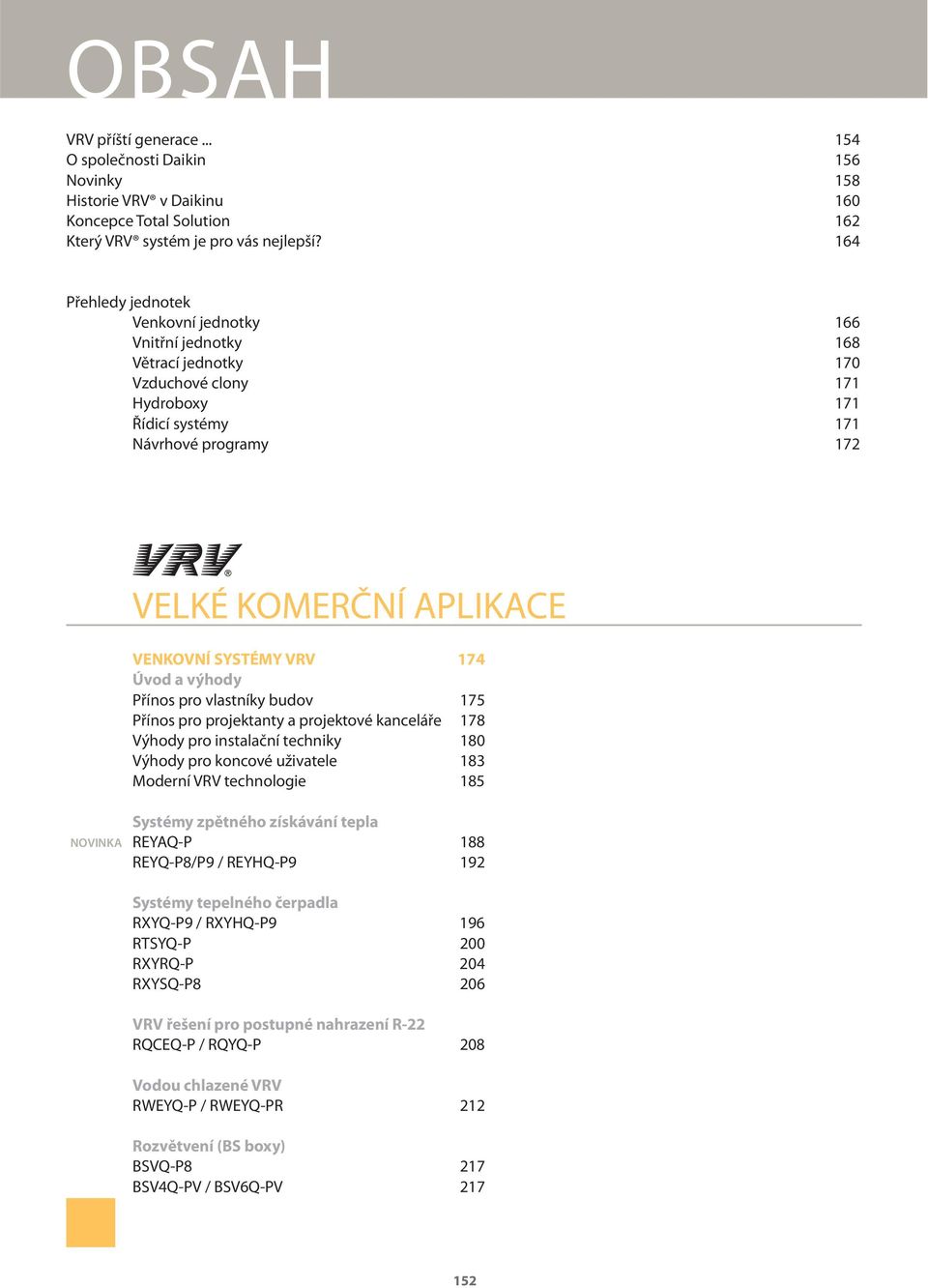

4 OBSAH VRV příští generace O společnosti Daikin 156 Novinky 158 Historie VRV v Daikinu 160 Koncepce Total Solution 162 Který VRV systém je pro vás nejlepší? 164 Přehledy jednotek Venkovní jednotky 166 Vnitřní jednotky 168 Větrací jednotky 170 Vzduchové clony 171 Hydroboxy 171 Řídicí systémy 171 Návrhové programy 172 NOVINKA VELKÉ KOMERČNÍ APLIKACE VENKOVNÍ SYSTÉMY VRV 174 Úvod a výhody Přínos pro vlastníky budov 175 Přínos pro projektanty a projektové kanceláře 178 Výhody pro instalační techniky 180 Výhody pro koncové uživatele 183 Moderní VRV technologie 185 Systémy zpětného získávání tepla REYAQP 188 REYQP8/P9 / REYHQP9 192 Systémy tepelného čerpadla RXYQP9 / RXYHQP9 196 RTSYQP 200 RXYRQP 204 RXYSQP8 206 VRV řešení pro postupné nahrazení R22 RQCEQP / RQYQP 208 Vodou chlazené VRV RWEYQP / RWEYQPR 212 Rozvětvení (BS boxy) BSVQP8 217 BSV4QPV / BSV6QPV

5 NOVINKA VNITŘNÍ JEDNOTKY VRV 218 Kazetové jednotky pro stropní montáž Samočisticí dekorační panel 220 FXFQP9 221 FXZQM9 222 FXCQM8 223 FXKQMA 224 Podstropní jednotky FXUQMA 225 FXHQMA 226 Nástěnné jednotky FXAQP 227 Jednotky do podhledu (kanálové) FXDQM9 228 FXDQP7 229 FXSQP / FXMQP7 230 FXMQMA 232 Parapetní jednotky FXNQP 233 FXLQP 234 NOVINKA NOVINKA NOVINKA Jednotky pro ohřev teplé vody HXHDA 235 Příslušenství pro jednotky pro ohřev teplé vody 236 VĚTRÁNÍ Větrání se zpětným získáváním tepla VAMFA 239 VKMG(M) 240 Centrální jednotka pro úpravu vzduchu FXMQMF 241 Aplikace VRV pro úpravu vzduchu EKEQMCB 242 Plug&Play VRV připojení VZT 243 Kondenzační jednotky tepelné čerpadlo s invertorem ERQ 252 Vzduchové clony CYQDK 254 CYVDK 255 ŘÍZENÍ, DOPLŇKY A PŘÍSLUŠENSTVÍ NOVINKA NOVINKA NOVINKA ŘÍDICÍ SYSTÉMY Individuální řídicí systémy BRC1E 257 Přehled dalších individuálních systémů řízení 258 Centrální řídicí systémy Přehled základních systémů řízení 259 DCS601C51 Intelligent Touch Controller 260 DAM602B51/52 Intelligent Manager 261 Vyspělé rozhraní a individuální řízení jednotky RTD Univerzální řídicí adaptéry 262 DTA113B51 Adaptér DSNet 263 Online controller KKRP01A 264 NOVINKA NOVINKA NOVINKA Standardní protokolová rozhraní Protokol KLICDI / DD KNX 266 Protokol RTDNET Modbus 266 DMS502A51 Protokol BACnet 267 DMS504B51 Protokol LonTalk 267 DOPLŇKY A PŘÍSLUŠENSTVÍ Výjimečná příslušenství K.RSS Bezdrátový snímač teploty 268 KRCS011 / 4 Kabelový snímač teploty 268 Další integrační zařízení 269 Doplňky a příslušenství, přehled Venkovní jednotky VRV 270 Vnitřní jednotky VRV 272 Větrací jednotky 274 Rozvody chladiva

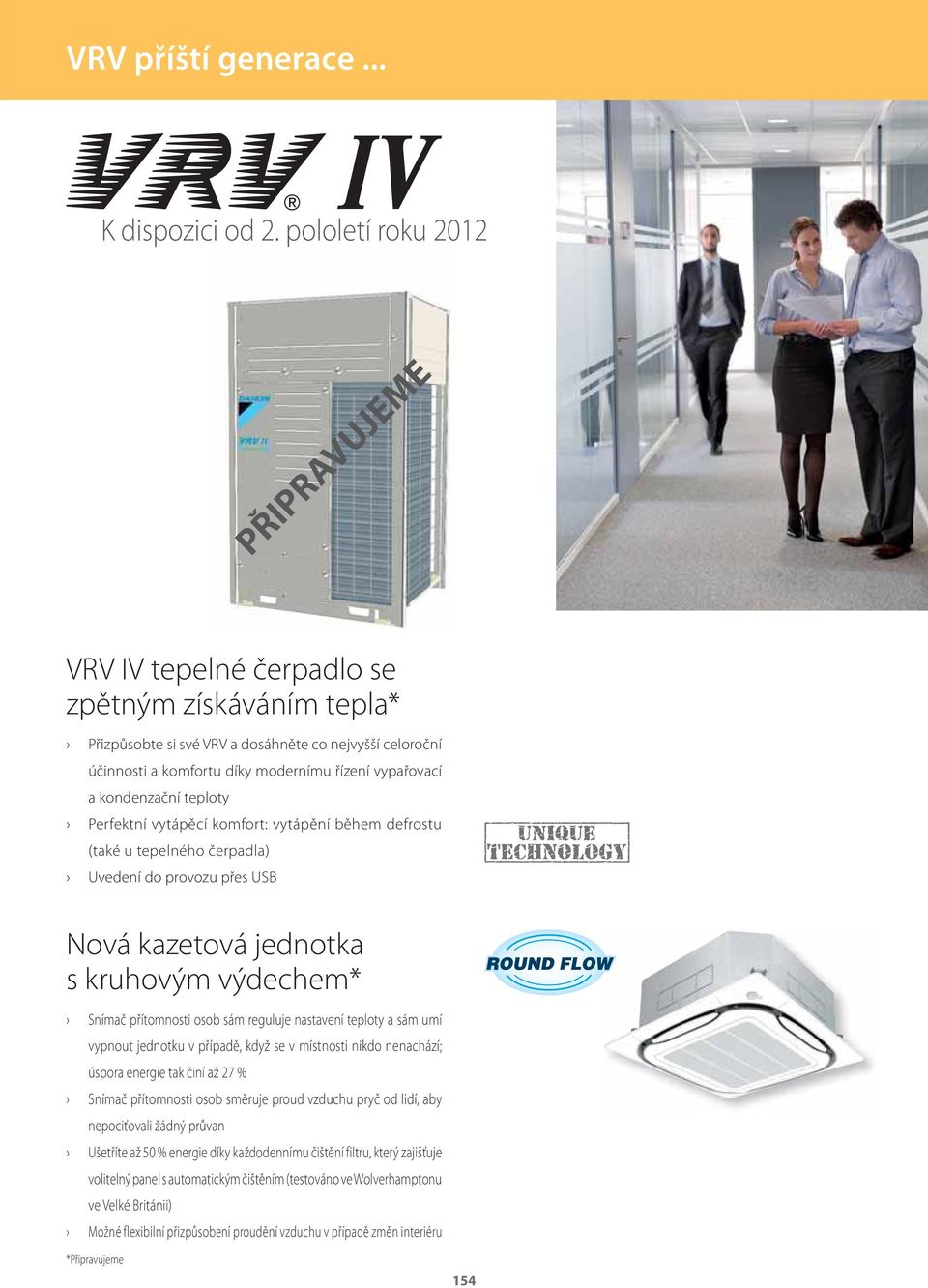

6 VRV příští generace... K dispozici od 2. pololetí roku 2012 PŘIPRAVUJEME VRV IV tepelné čerpadlo se zpětným získáváním tepla* Přizpůsobte si své VRV a dosáhněte co nejvyšší celoroční účinnosti a komfortu díky modernímu řízení vypařovací a kondenzační teploty Perfektní vytápěcí komfort: vytápění během defrostu (také u tepelného čerpadla) Uvedení do provozu přes USB Nová kazetová jednotka s kruhovým výdechem* Snímač přítomnosti osob sám reguluje nastavení teploty a sám umí vypnout jednotku v případě, když se v místnosti nikdo nenachází; úspora energie tak činí až 27 % Snímač přítomnosti osob směruje proud vzduchu pryč od lidí, aby nepociťovali žádný průvan Ušetříte až 50 % energie díky každodennímu čištění filtru, který zajišťuje volitelný panel s automatickým čištěním (testováno ve Wolverhamptonu ve Velké Británii) Možné flexibilní přizpůsobení proudění vzduchu v případě změn interiéru *Připravujeme 154

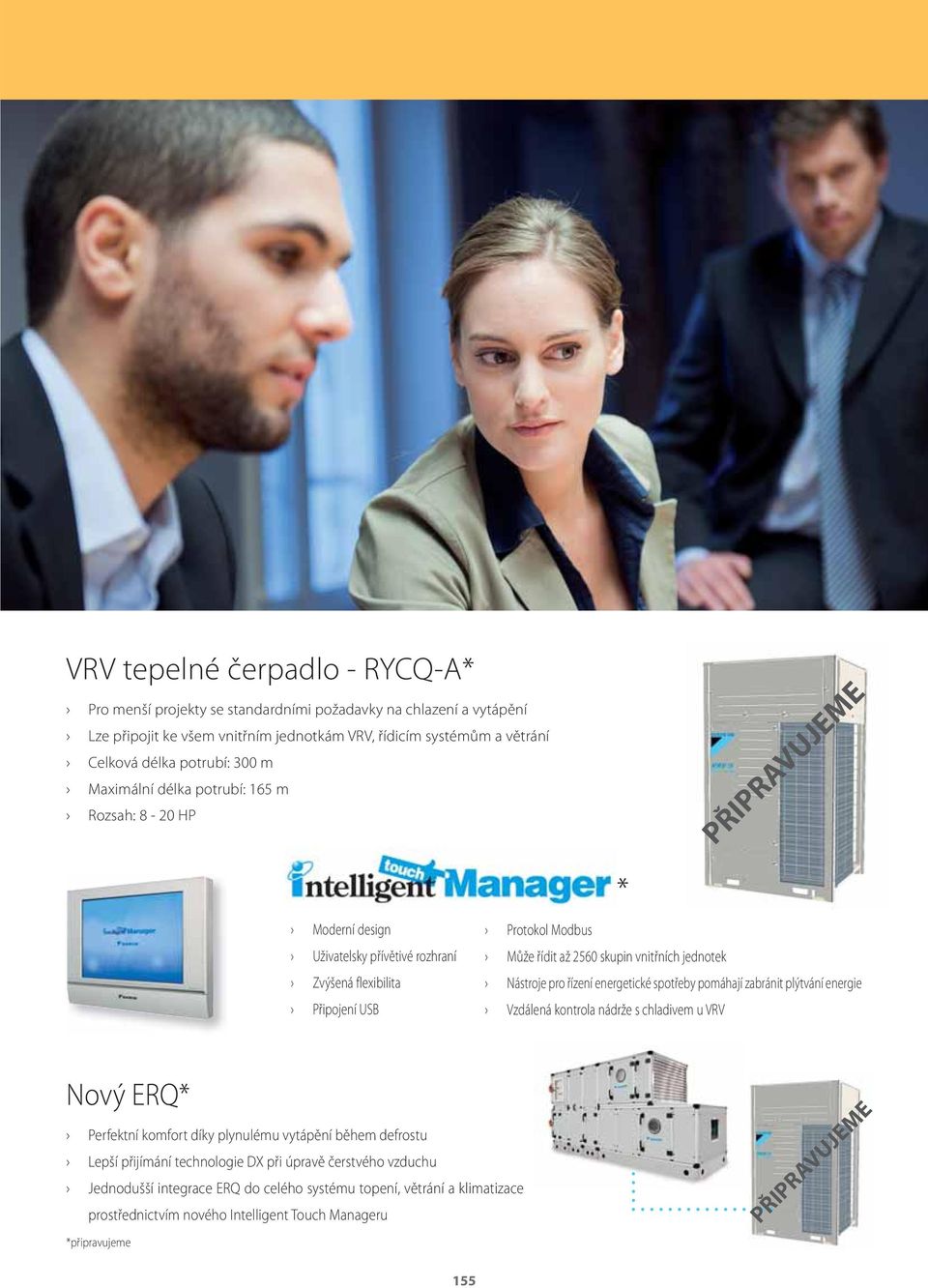

7 VRV tepelné čerpadlo RYCQA* Pro menší projekty se standardními požadavky na chlazení a vytápění Lze připojit ke všem vnitřním jednotkám VRV, řídicím systémům a větrání Celková délka potrubí: 300 m Maximální délka potrubí: 165 m Rozsah: 8 20 HP PŘIPRAVUJEME * Moderní design Uživatelsky přívětivé rozhraní Zvýšená flexibilita Připojení USB Protokol Modbus Může řídit až 2560 skupin vnitřních jednotek Nástroje pro řízení energetické spotřeby pomáhají zabránit plýtvání energie Vzdálená kontrola nádrže s chladivem u VRV Nový ERQ* Perfektní komfort díky plynulému vytápění během defrostu Lepší přijímání technologie DX při úpravě čerstvého vzduchu Jednodušší integrace ERQ do celého systému topení, větrání a klimatizace prostřednictvím nového Intelligent Touch Manageru *připravujeme PŘIPRAVUJEME 155

8 Daikin Europe N.V. O SPOLEČNOSTI DAIKIN Společnost Daikin má celosvětově výbornou reputaci především díky více než 85leté zkušenosti v úspěšné výrobě vysoce kvalitních klimatizačních zařízení pro použití v průmyslové, komerční a obytné sféře. Špičková kvalita Kvalita produktů Daikin vzbuzuje úžas pramení z pečlivé pozornosti, kterou věnujeme designu, výrobě i testování, stejně jako poprodejní podpoře zákazníkům. Až do konce procesu je každá součást pečlivě vybíraná a důsledně testovaná, aby se ověřilo, že přispěje ke kvalitě a spolehlivosti výrobku. ENERGETICKY ŠETRNÝ PŘÍSTUP NASTAVOVÁNÍ NOVÝCH STANDARDŮ Celkové řízení klimatu, jehož prostřednictvím jsou uvnitř budovy vytvářeny ideální životní a pracovní podmínky, je díky systému Daikin VRV dnes nejen možné, ale i ekonomicky životaschopné. Srdcem systému řízení klimatu VRV je naše osvědčená, špičková technologie tepelného čerpadla, která díky využívání obnovitelných zdrojů energie z venkovního vzduchu k řízení topení a chlazení poskytuje velmi vysokou úroveň energetické účinnosti. Tato technologie nevyžaduje žádný sekundární topný systém, přesto však dosahuje při nízké spotřebě energie vysokých výkonů, což vede k přímé úspoře emisí CO 2 a provozních nákladů. Ale Daikin VRV jde ještě dál a využívá stejnou moderní technologii k získávání tepla z prostor, které vyžadují chlazení, přičemž tuto energii pak znovu využívá k vytápění jiných místností nebo výrobě teplé vody. Umožňuje tedy současné vytápění a chlazení jednotlivých částí budovy. Tato kombinace technologií znamená, že náš systém poskytuje topný faktor 4 (Coefficient of Performance COP) nebo vyšší, čili že na každý joule spotřebované elektrické energie dodá čtyři joule tepelné energie. A když pracuje v režimu zpětného získávání tepla, může COP dosahovat až hodnoty 10 a proto je systém Daikin VRV nejvyspělejším systémem svého druhu. 156

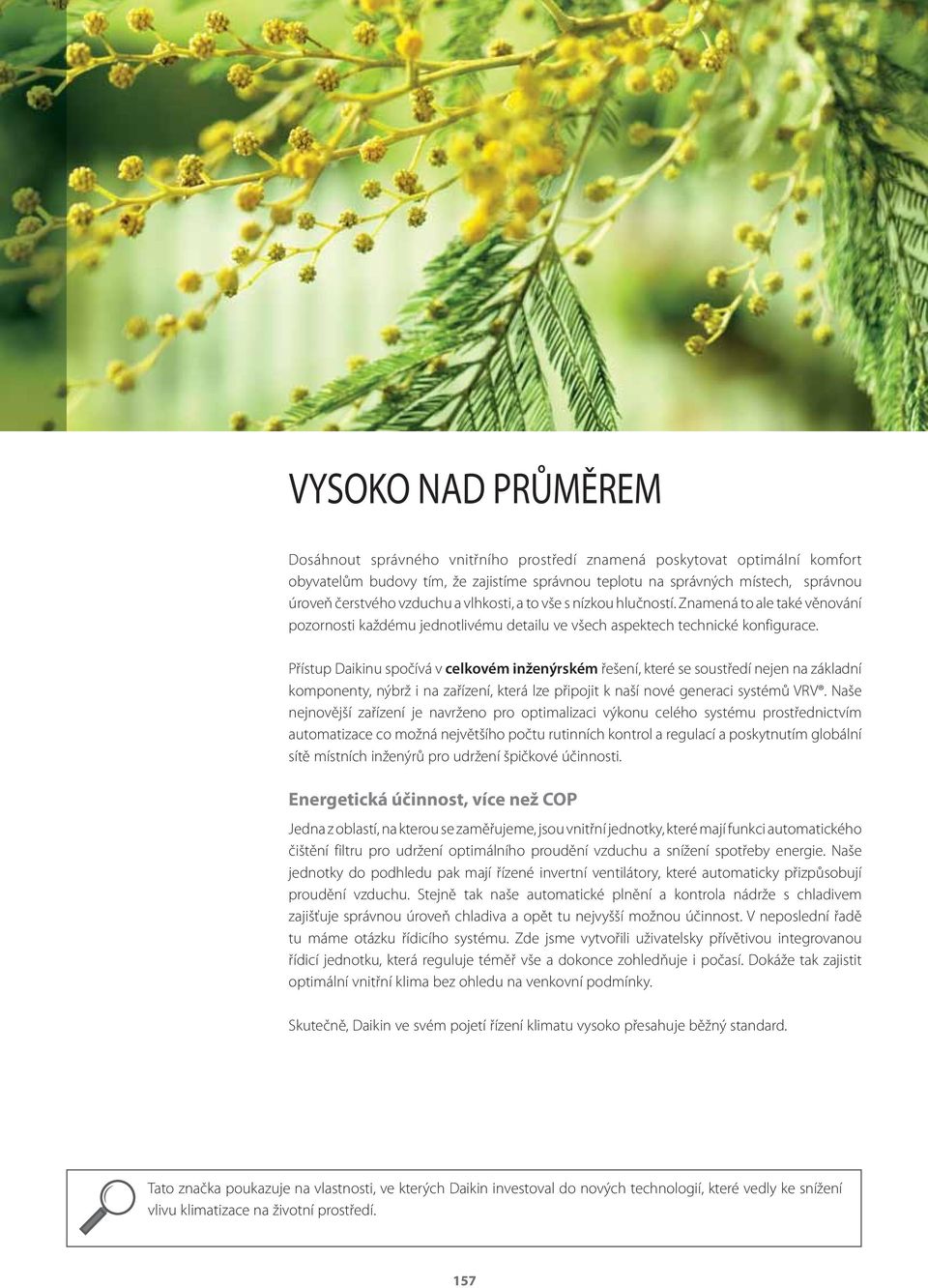

9 VYSOKO NAD PRŮMĚREM Dosáhnout správného vnitřního prostředí znamená poskytovat optimální komfort obyvatelům budovy tím, že zajistíme správnou teplotu na správných místech, správnou úroveň čerstvého vzduchu a vlhkosti, a to vše s nízkou hlučností. Znamená to ale také věnování pozornosti každému jednotlivému detailu ve všech aspektech technické konfigurace. Přístup Daikinu spočívá v celkovém inženýrském řešení, které se soustředí nejen na základní komponenty, nýbrž i na zařízení, která lze připojit k naší nové generaci systémů VRV. Naše nejnovější zařízení je navrženo pro optimalizaci výkonu celého systému prostřednictvím automatizace co možná největšího počtu rutinních kontrol a regulací a poskytnutím globální sítě místních inženýrů pro udržení špičkové účinnosti. Energetická účinnost, více než COP Jedna z oblastí, na kterou se zaměřujeme, jsou vnitřní jednotky, které mají funkci automatického čištění filtru pro udržení optimálního proudění vzduchu a snížení spotřeby energie. Naše jednotky do podhledu pak mají řízené invertní ventilátory, které automaticky přizpůsobují proudění vzduchu. Stejně tak naše automatické plnění a kontrola nádrže s chladivem zajišťuje správnou úroveň chladiva a opět tu nejvyšší možnou účinnost. V neposlední řadě tu máme otázku řídicího systému. Zde jsme vytvořili uživatelsky přívětivou integrovanou řídicí jednotku, která reguluje téměř vše a dokonce zohledňuje i počasí. Dokáže tak zajistit optimální vnitřní klima bez ohledu na venkovní podmínky. Skutečně, Daikin ve svém pojetí řízení klimatu vysoko přesahuje běžný standard. Tato značka poukazuje na vlastnosti, ve kterých Daikin investoval do nových technologií, které vedly ke snížení vlivu klimatizace na životní prostředí. 157

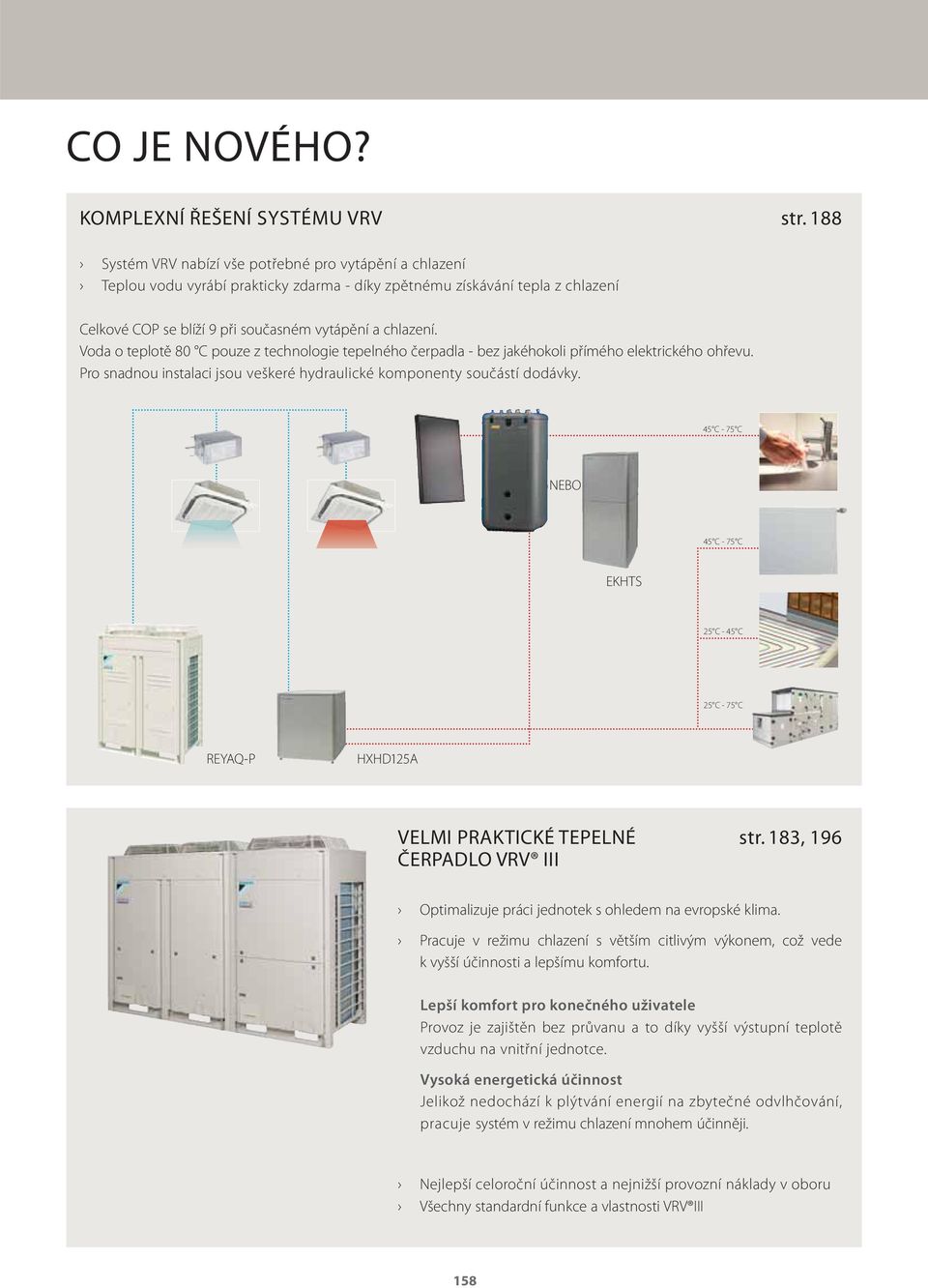

10 CO JE NOVÉHO? KOMPLEXNÍ ŘEŠENÍ SYSTÉMU VRV str. 188 Systém VRV nabízí vše potřebné pro vytápění a chlazení Teplou vodu vyrábí prakticky zdarma díky zpětnému získávání tepla z chlazení Celkové COP se blíží 9 při současném vytápění a chlazení. Voda o teplotě 80 C pouze z technologie tepelného čerpadla bez jakéhokoli přímého elektrického ohřevu. Pro snadnou instalaci jsou veškeré hydraulické komponenty součástí dodávky. 45 C 75 C EKHWP NEBO 45 C 75 C EKHTS 25 C 45 C 25 C 75 C REYAQP HXHD125A VELMI PRAKTICKÉ TEPELNÉ ČERPADLO VRV III str. 183, 196 Optimalizuje práci jednotek s ohledem na evropské klima. Pracuje v režimu chlazení s větším citlivým výkonem, což vede k vyšší účinnosti a lepšímu komfortu. Lepší komfort pro konečného uživatele Provoz je zajištěn bez průvanu a to díky vyšší výstupní teplotě vzduchu na vnitřní jednotce. Vysoká energetická účinnost Jelikož nedochází k plýtvání energií na zbytečné odvlhčování, pracuje systém v režimu chlazení mnohem účinněji. Nejlepší celoroční účinnost a nejnižší provozní náklady v oboru Všechny standardní funkce a vlastnosti VRV III 158

11 TEPELNÉ ČERPADLO VRV III LZE NAPOJIT NA STYLOVÉ VNITŘNÍ JEDNOTKY str. 204 Inovativní technologie VRV v kombinaci se stylovými a tichými vnitřními jednotkami Široký výběr vnitřních jednotek: kombinuje do jednoho systému vnitřní jednotky VRV se stylovými vnitřními jednotkami jako Daikin Emura a Nexura K 1 jednotce s výkonem 18 HP lze připojit až 39 vnitřních jednotek TEPELNÉ ČERPADLO VRV IIIS str. 206 Štíhlý design pro flexibilní instalaci Široký výběr vnitřních jednotek: lze připojit buď VRV nebo stylové vnitřní jednotky, jako např. Daikin Emura, Nexura... Lze připojit až 9 vnitřních jednotek Všechny vnitřní jednotky lze řídit individuálně FBQC FTXGJ FVXSF BPMKS967B3 FTXSG BPMKS967B2 FCQC8 FTXGJ FVXGK BPMKS967B2 VNITŘNÍ JEDNOTKY 1,5 kw str. 222, 227, 229 Jednotky vyvinuté speciálně pro malé nebo dobře izolované místnosti, jako jsou hotelové pokoje či malé kanceláře. Jsou k dispozici jako kazetové se 4 výdechy (FXZQ) nebo jako podhledové jednotky (FXDQP7). Nástěnné jednotky (FXAQP) budou k dispozici od druhé poloviny roku

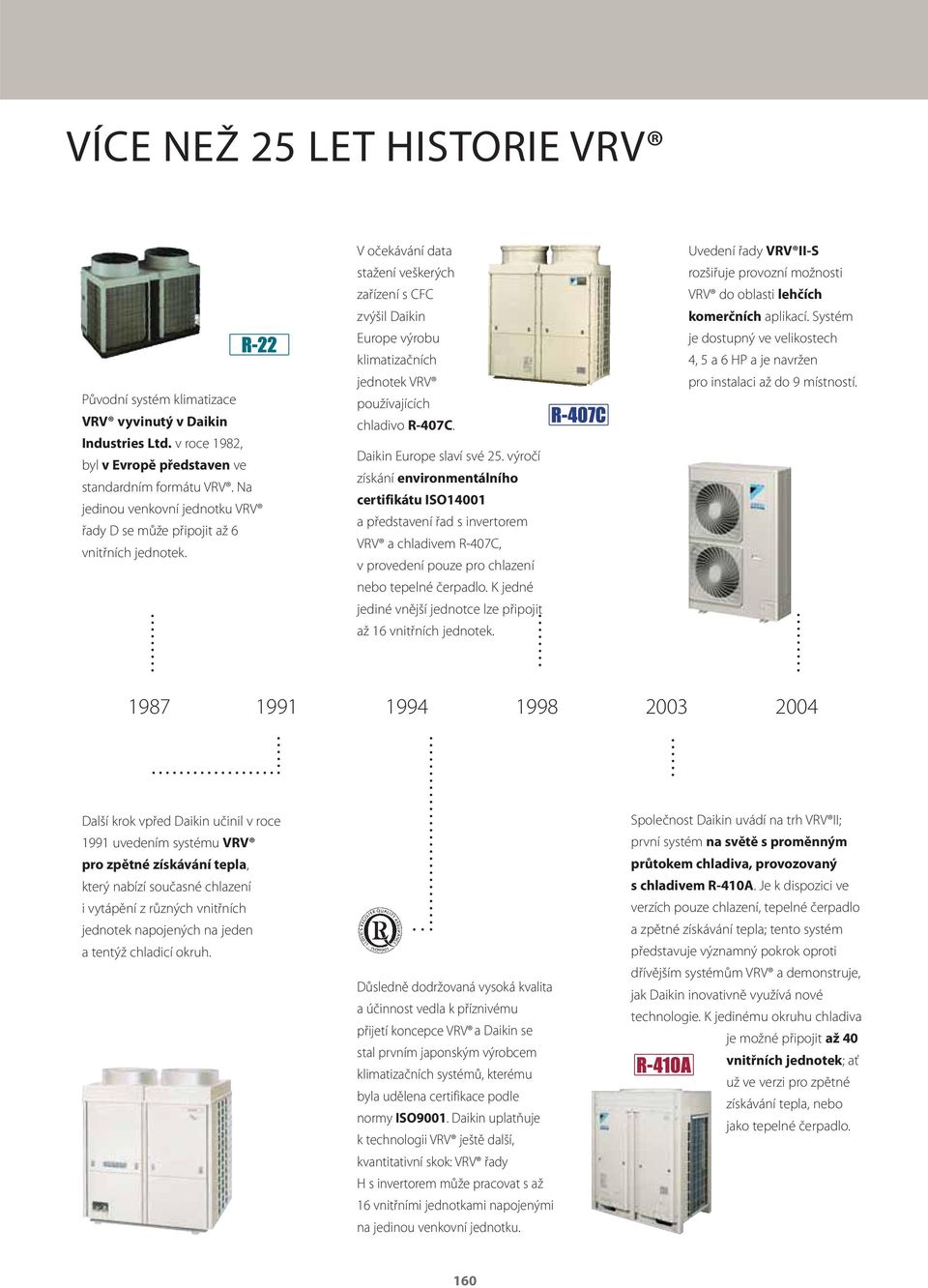

12 VÍCE NEŽ 25 LET HISTORIE VRV Původní systém klimatizace VRV vyvinutý v Daikin Industries Ltd. v roce 1982, byl v Evropě představen ve standardním formátu VRV. Na jedinou venkovní jednotku VRV řady D se může připojit až 6 vnitřních jednotek. V očekávání data stažení veškerých zařízení s CFC zvýšil Daikin Europe výrobu klimatizačních jednotek VRV používajících chladivo R407C. Daikin Europe slaví své 25. výročí získání environmentálního certifikátu ISO14001 a představení řad s invertorem VRV a chladivem R407C, v provedení pouze pro chlazení nebo tepelné čerpadlo. K jedné jediné vnější jednotce lze připojit až 16 vnitřních jednotek. Uvedení řady VRV IIS rozšiřuje provozní možnosti VRV do oblasti lehčích komerčních aplikací. Systém je dostupný ve velikostech 4, 5 a 6 HP a je navržen pro instalaci až do 9 místností Další krok vpřed Daikin učinil v roce 1991 uvedením systému VRV pro zpětné získávání tepla, který nabízí současné chlazení i vytápění z různých vnitřních jednotek napojených na jeden a tentýž chladicí okruh. Důsledně dodržovaná vysoká kvalita a účinnost vedla k příznivému přijetí koncepce VRV a Daikin se stal prvním japonským výrobcem klimatizačních systémů, kterému byla udělena certifikace podle normy ISO9001. Daikin uplatňuje k technologii VRV ještě další, kvantitativní skok: VRV řady H s invertorem může pracovat s až 16 vnitřními jednotkami napojenými na jedinou venkovní jednotku. Společnost Daikin uvádí na trh VRV II; první systém na světě s proměnným průtokem chladiva, provozovaný s chladivem R410A. Je k dispozici ve verzích pouze chlazení, tepelné čerpadlo a zpětné získávání tepla; tento systém představuje významný pokrok oproti dřívějším systémům VRV a demonstruje, jak Daikin inovativně využívá nové technologie. K jedinému okruhu chladiva je možné připojit až 40 vnitřních jednotek; ať už ve verzi pro zpětné získávání tepla, nebo jako tepelné čerpadlo. 160

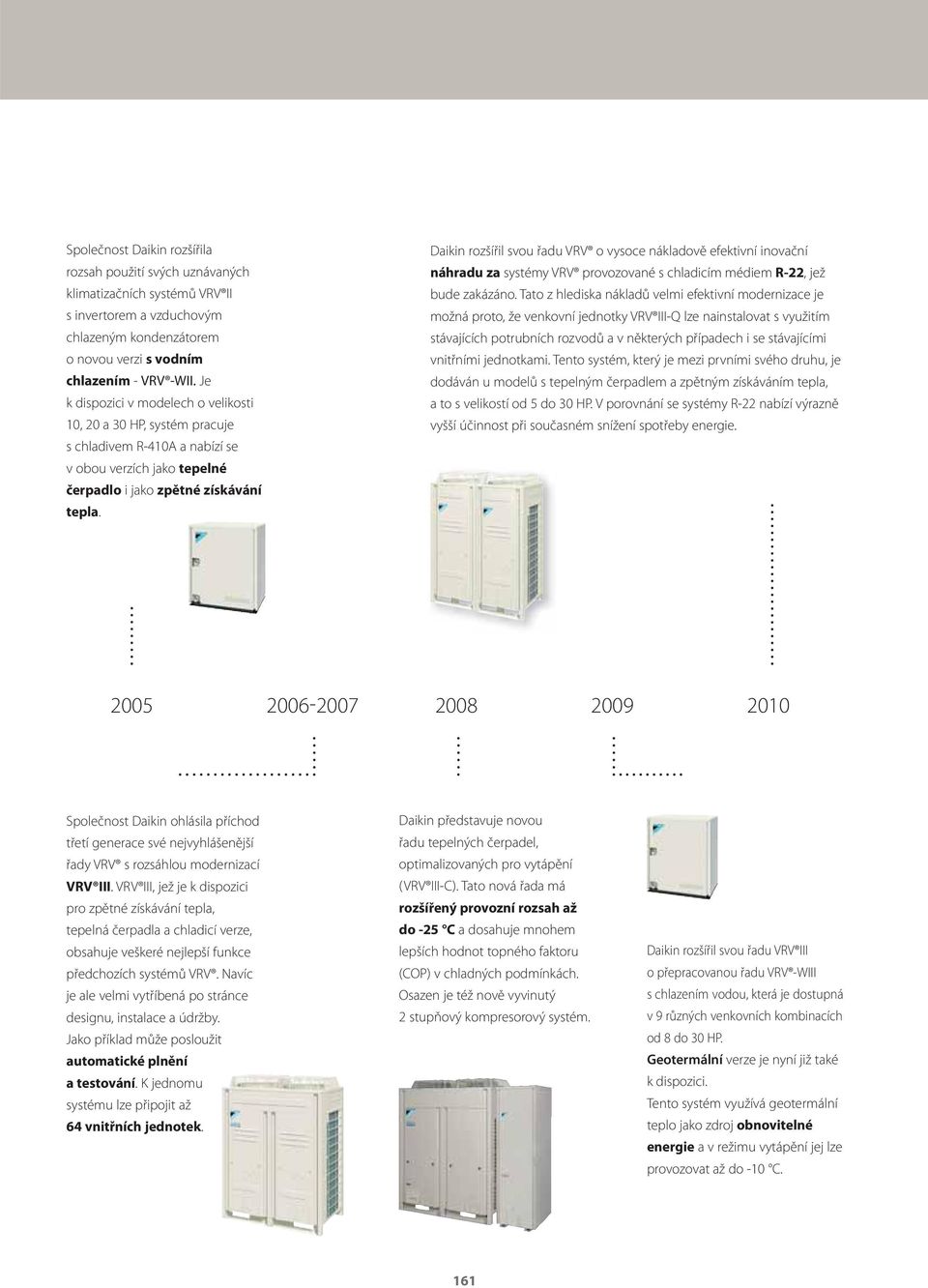

13 Společnost Daikin rozšířila rozsah použití svých uznávaných klimatizačních systémů VRV II s invertorem a vzduchovým chlazeným kondenzátorem o novou verzi s vodním chlazením VRV WII. Je k dispozici v modelech o velikosti 10, 20 a 30 HP, systém pracuje s chladivem R410A a nabízí se v obou verzích jako tepelné čerpadlo i jako zpětné získávání tepla. Daikin rozšířil svou řadu VRV o vysoce nákladově efektivní inovační náhradu za systémy VRV provozované s chladicím médiem R22, jež bude zakázáno. Tato z hlediska nákladů velmi efektivní modernizace je možná proto, že venkovní jednotky VRV IIIQ lze nainstalovat s využitím stávajících potrubních rozvodů a v některých případech i se stávajícími vnitřními jednotkami. Tento systém, který je mezi prvními svého druhu, je dodáván u modelů s tepelným čerpadlem a zpětným získáváním tepla, a to s velikostí od 5 do 30 HP. V porovnání se systémy R22 nabízí výrazně vyšší účinnost při současném snížení spotřeby energie Společnost Daikin ohlásila příchod třetí generace své nejvyhlášenější řady VRV s rozsáhlou modernizací VRV III. VRV III, jež je k dispozici pro zpětné získávání tepla, tepelná čerpadla a chladicí verze, obsahuje veškeré nejlepší funkce předchozích systémů VRV. Navíc je ale velmi vytříbená po stránce designu, instalace a údržby. Jako příklad může posloužit automatické plnění a testování. K jednomu systému lze připojit až 64 vnitřních jednotek. Daikin představuje novou řadu tepelných čerpadel, optimalizovaných pro vytápění (VRV IIIC). Tato nová řada má rozšířený provozní rozsah až do 25 C a dosahuje mnohem lepších hodnot topného faktoru (COP) v chladných podmínkách. Osazen je též nově vyvinutý 2 stupňový kompresorový systém. Daikin rozšířil svou řadu VRV III o přepracovanou řadu VRV WIII s chlazením vodou, která je dostupná v 9 různých venkovních kombinacích od 8 do 30 HP. Geotermální verze je nyní již také k dispozici. Tento systém využívá geotermální teplo jako zdroj obnovitelné energie a v režimu vytápění jej lze provozovat až do 10 C. 161

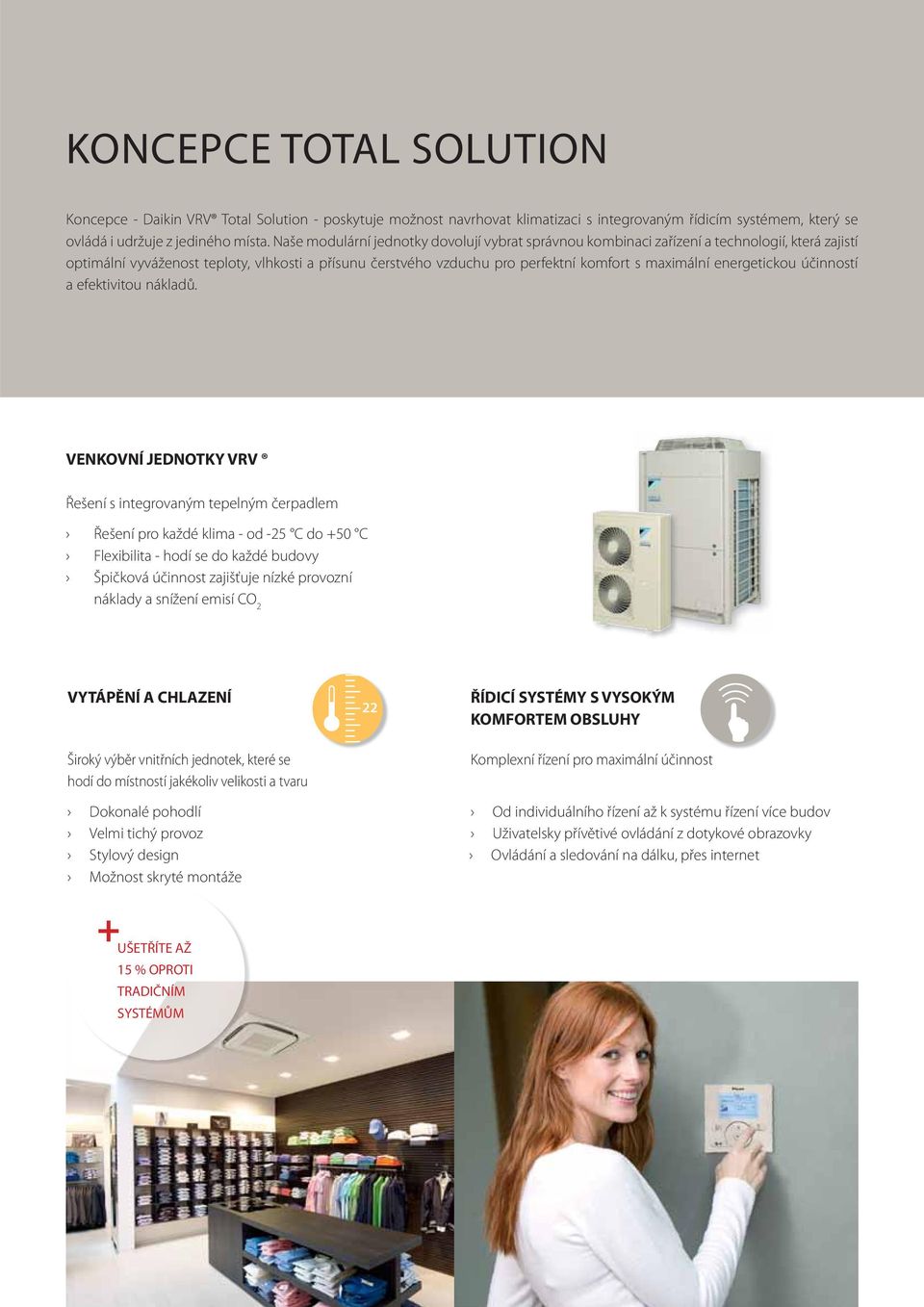

14 KONCEPCE TOTAL SOLUTION Koncepce Daikin VRV Total Solution poskytuje možnost navrhovat klimatizaci s integrovaným řídicím systémem, který se ovládá i udržuje z jediného místa. Naše modulární jednotky dovolují vybrat správnou kombinaci zařízení a technologií, která zajistí optimální vyváženost teploty, vlhkosti a přísunu čerstvého vzduchu pro perfektní komfort s maximální energetickou účinností a efektivitou nákladů. VENKOVNÍ JEDNOTKY VRV Řešení s integrovaným tepelným čerpadlem Řešení pro každé klima od 25 C do 50 C Flexibilita hodí se do každé budovy Špičková účinnost zajišťuje nízké provozní náklady a snížení emisí CO 2 VYTÁPĚNÍ A CHLAZENÍ Široký výběr vnitřních jednotek, které se hodí do místností jakékoliv velikosti a tvaru Dokonalé pohodlí Velmi tichý provoz Stylový design Možnost skryté montáže UŠETŘÍTE AŽ 15 % OPROTI TRADIČNÍM SYSTÉMŮM 22 ŘÍDICÍ SYSTÉMY S VYSOKÝM KOMFORTEM OBSLUHY Komplexní řízení pro maximální účinnost Od individuálního řízení až k systému řízení více budov Uživatelsky přívětivé ovládání z dotykové obrazovky Ovládání a sledování na dálku, přes internet 162

15 Chlazení Vytápění Systém VRV se zpětným získáváním tepla Odebrané teplo Větrání Teplá voda Vzduchová clona ODDĚLENÍ ZÓN VZDUCHOVÝMI CLONAMI VĚTRÁNÍ TEPLÁ VODA Vysoce efektivní řešení oddělení od venkovního prostředí u vstupu Vytváří vysoce kvalitní prostředí v interiéru Použití technologie tepelného čerpadla k ohřevu teplé užitkové vody Nejefektivnější řešení pro otevřený vstup Komfort po celý rok, dokonce i v nejnáročnějších dnech Možnost vytápění vzduchem pro vzduchovou clonu Mezi venkovním a vnitřním vzduchem se regeneruje teplo Je možné chlazení venkovním vzduchem Optimální regulace vlhkosti Pro jednu místnost i pro celou budovu Umožňuje získávat teplou vodu bez nákladů navíc Lze připojit k solárním kolektorům Možné způsoby použití: koupelny, dřezy, podlahové vytápění, radiátory Horká voda až do 80 C UŠETŘÍTE AŽ UŠETŘÍTE AŽ 72 % OPROTI ELEKTRICKÝM VZDUCHOVÝM CLONÁM 40 % DÍKY NIŽŠÍM POŽADAVKŮM NA CHLAZENÍ A VYTÁPĚNÍ UŠETŘÍTE AŽ 17 % OPROTI PLYNOVÝM OHŘÍVAČŮM VODY 163

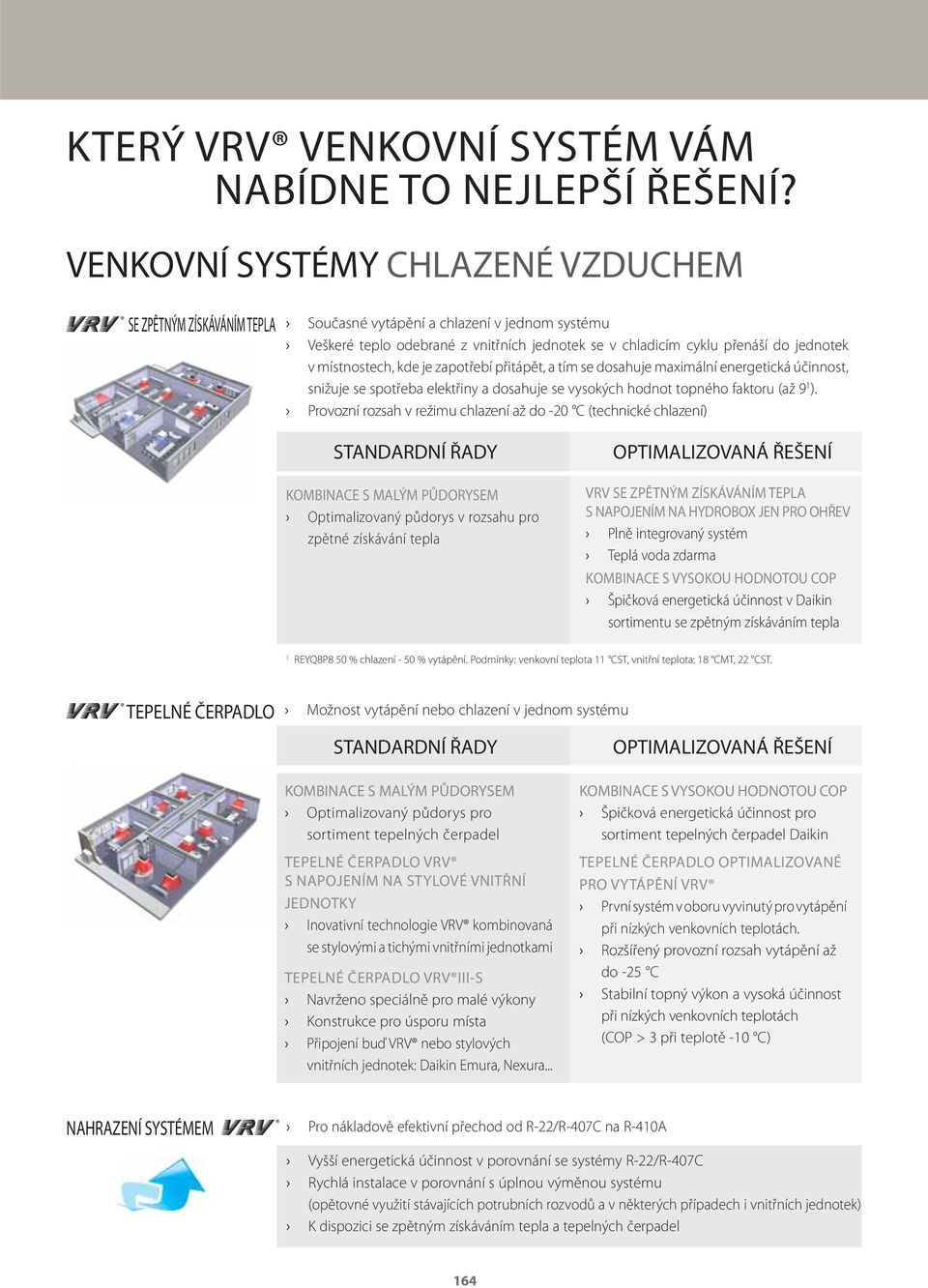

16 KTERÝ VRV VENKOVNÍ SYSTÉM VÁM NABÍDNE TO NEJLEPŠÍ ŘEŠENÍ? VENKOVNÍ SYSTÉMY CHLAZENÉ VZDUCHEM SE ZPĚTNÝM ZÍSKÁVÁNÍM TEPLA Současné vytápění a chlazení v jednom systému Veškeré teplo odebrané z vnitřních jednotek se v chladicím cyklu přenáší do jednotek v místnostech, kde je zapotřebí přitápět, a tím se dosahuje maximální energetická účinnost, snižuje se spotřeba elektřiny a dosahuje se vysokých hodnot topného faktoru (až 9 1 ). Provozní rozsah v režimu chlazení až do 20 C (technické chlazení) STANDARDNÍ ŘADY KOMBINACE S MALÝM PŮDORYSEM Optimalizovaný půdorys v rozsahu pro zpětné získávání tepla OPTIMALIZOVANÁ ŘEŠENÍ VRV SE ZPĚTNÝM ZÍSKÁVÁNÍM TEPLA S NAPOJENÍM NA HYDROBOX JEN PRO OHŘEV Plně integrovaný systém Teplá voda zdarma KOMBINACE S VYSOKOU HODNOTOU COP Špičková energetická účinnost v Daikin sortimentu se zpětným získáváním tepla 1 REYQ8P8 50 % chlazení 50 % vytápění. Podmínky: venkovní teplota 11 CST, vnitřní teplota: 18 CMT, 22 CST. TEPELNÉ ČERPADLO Možnost vytápění nebo chlazení v jednom systému STANDARDNÍ ŘADY OPTIMALIZOVANÁ ŘEŠENÍ KOMBINACE S MALÝM PŮDORYSEM Optimalizovaný půdorys pro sortiment tepelných čerpadel TEPELNÉ ČERPADLO VRV S NAPOJENÍM NA STYLOVÉ VNITŘNÍ JEDNOTKY Inovativní technologie VRV kombinovaná se stylovými a tichými vnitřními jednotkami TEPELNÉ ČERPADLO VRV IIIS Navrženo speciálně pro malé výkony Konstrukce pro úsporu místa Připojení buď VRV nebo stylových vnitřních jednotek: Daikin Emura, Nexura... KOMBINACE S VYSOKOU HODNOTOU COP Špičková energetická účinnost pro sortiment tepelných čerpadel Daikin TEPELNÉ ČERPADLO OPTIMALIZOVANÉ PRO VYTÁPĚNÍ VRV První systém v oboru vyvinutý pro vytápění při nízkých venkovních teplotách. Rozšířený provozní rozsah vytápění až do 25 C Stabilní topný výkon a vysoká účinnost při nízkých venkovních teplotách (COP > 3 při teplotě 10 C) NAHRAZENÍ SYSTÉMEM Pro nákladově efektivní přechod od R22/R407C na R410A Vyšší energetická účinnost v porovnání se systémy R22/R407C Rychlá instalace v porovnání s úplnou výměnou systému (opětovné využití stávajících potrubních rozvodů a v některých případech i vnitřních jednotek) K dispozici se zpětným získáváním tepla a tepelných čerpadel 164

17 VENKOVNÍ SYSTÉMY CHLAZENÉ VODOU Umožní zpětně získávat teplo z celé budovy díky akumulaci energie ve vodním okruhu. Kompaktní konstrukce a možnost umístění nad sebou. Vhodné pro vícepodlažní a velké budovy kvůli téměř neomezeným možnostem vodních potrubních rozvodů. SE ZPĚTNÝM ZÍSKÁVÁNÍM TEPLA STANDARDNÍ ŘADY GEOTERMÁLNÍ ŘADY Současné vytápění a chlazení z jednoho systému Není zapotřebí žádný externí zdroj vytápění nebo chlazení Vytápění podzemní vodou jako obnovitelným zdrojem energie Rozšíření provozního rozsahu teploty vstupní vody až na 10 C v režimu vytápění TEPELNÉ ČERPADLO STANDARDNÍ ŘADY GEOTERMÁLNÍ ŘADY Buď vytápění nebo chlazení v jednom systému Není zapotřebí žádný externí zdroj vytápění nebo chlazení Vytápění podzemní vodou jako obnovitelným zdrojem energie Rozšíření provozního rozsahu teploty vstupní vody až na 10 C v režimu vytápění 165

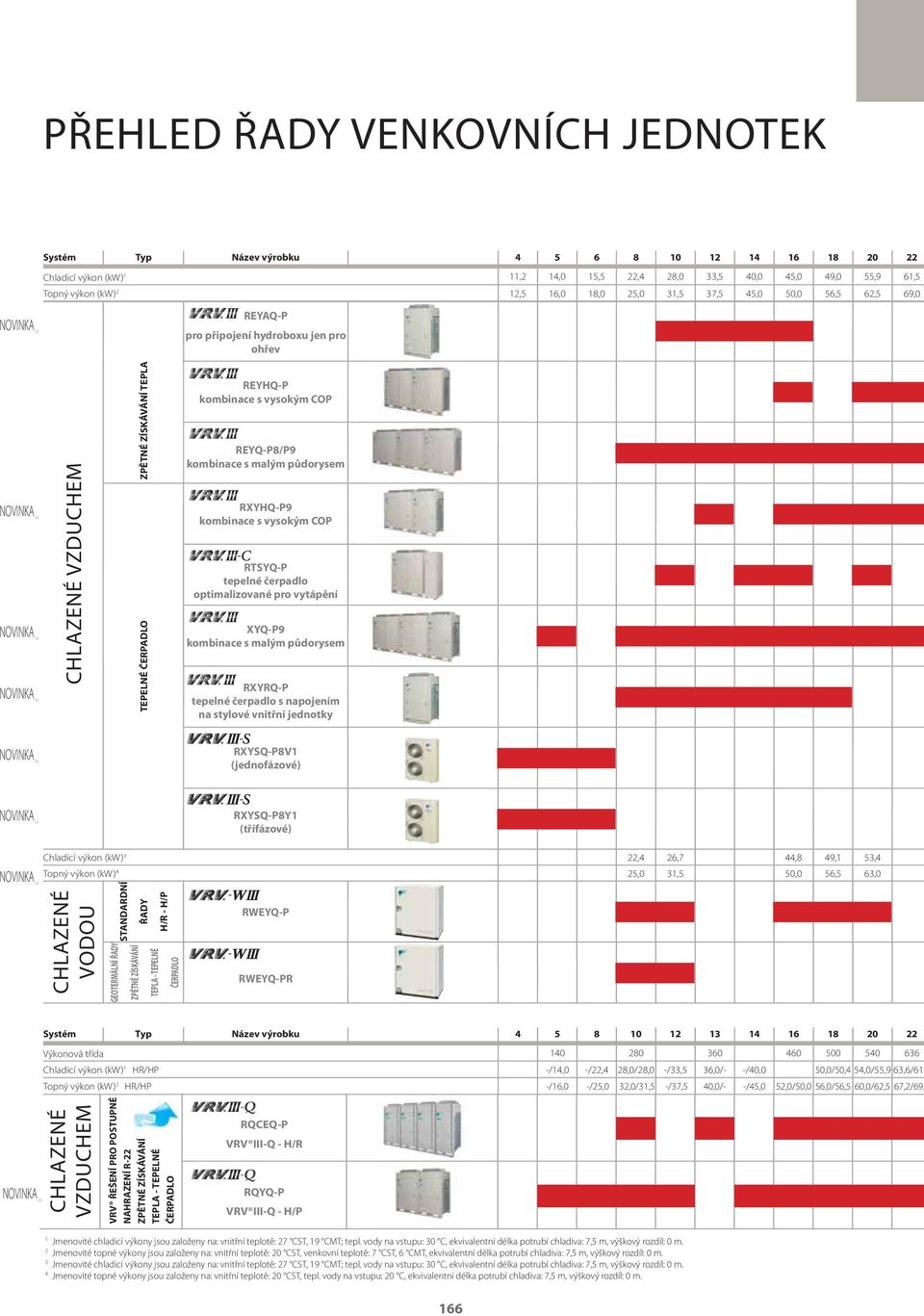

18 PŘEHLED ŘADY VENKOVNÍCH JEDNOTEK Systém Typ Název výrobku Chladicí výkon (kw) 1 11,2 14,0 15,5 22,4 28,0 33,5 40,0 45,0 49,0 55,9 61,5 Topný výkon (kw) 2 12,5 16,0 18,0 25,0 31,5 37,5 45,0 50,0 56,5 62,5 69,0 NOVINKA REYAQP pro připojení hydroboxu jen pro ohřev NOVINKA NOVINKA NOVINKA CHLAZENÉ VZDUCHEM ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA TEPELNÉ ČERPADLO REYHQP kombinace s vysokým COP REYQP8/P9 kombinace s malým půdorysem RXYHQP9 kombinace s vysokým COP RTSYQP tepelné čerpadlo optimalizované pro vytápění XYQP9 kombinace s malým půdorysem RXYRQP tepelné čerpadlo s napojením na stylové vnitřní jednotky NOVINKA RXYSQP8V1 (jednofázové) NOVINKA RXYSQP8Y1 (třífázové) NOVINKA Chladicí výkon (kw) 3 22,4 26,7 44,8 49,1 53,4 Topný výkon (kw) 4 25,0 31,5 50,0 56,5 63,0 CHLAZENÉ VODOU STANDARDNÍ ŘADY H/R H/P GEOTERMÁLNÍ ŘADY ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA TEPELNÉ ČERPADLO RWEYQP RWEYQPR NOVINKA Systém Typ Název výrobku Výkonová třída Chladicí výkon (kw) 1 HR/HP /14,0 /22,4 28,0/28,0 /33,5 36,0/ /40,0 50,0/50,4 54,0/55,9 63,6/61, Topný výkon (kw) 2 HR/HP /16,0 /25,0 32,0/31,5 /37,5 40,0/ /45,0 52,0/50,0 56,0/56,5 60,0/62,5 67,2/69, CHLAZENÉ VZDUCHEM VRV ŘEŠENÍ PRO POSTUPNÉ NAHRAZENÍ R22 ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA TEPELNÉ ČERPADLO RQCEQP VRV IIIQ H/R RQYQP VRV IIIQ H/P 1 Jmenovité chladicí výkony jsou založeny na: vnitřní teplotě: 27 CST, 19 CMT; tepl. vody na vstupu: 30 C, ekvivalentní délka potrubí chladiva: 7,5 m, výškový rozdíl: 0 m. 2 Jmenovité topné výkony jsou založeny na: vnitřní teplotě: 20 CST, venkovní teplotě: 7 CST, 6 CMT, ekvivalentní délka potrubí chladiva: 7,5 m, výškový rozdíl: 0 m. 3 Jmenovité chladicí výkony jsou založeny na: vnitřní teplotě: 27 CST, 19 CMT; tepl. vody na vstupu: 30 C, ekvivalentní délka potrubí chladiva: 7,5 m, výškový rozdíl: 0 m. 4 Jmenovité topné výkony jsou založeny na: vnitřní teplotě: 20 CST, tepl. vody na vstupu: 20 C, ekvivalentní délka potrubí chladiva: 7,5 m, výškový rozdíl: 0 m. 166

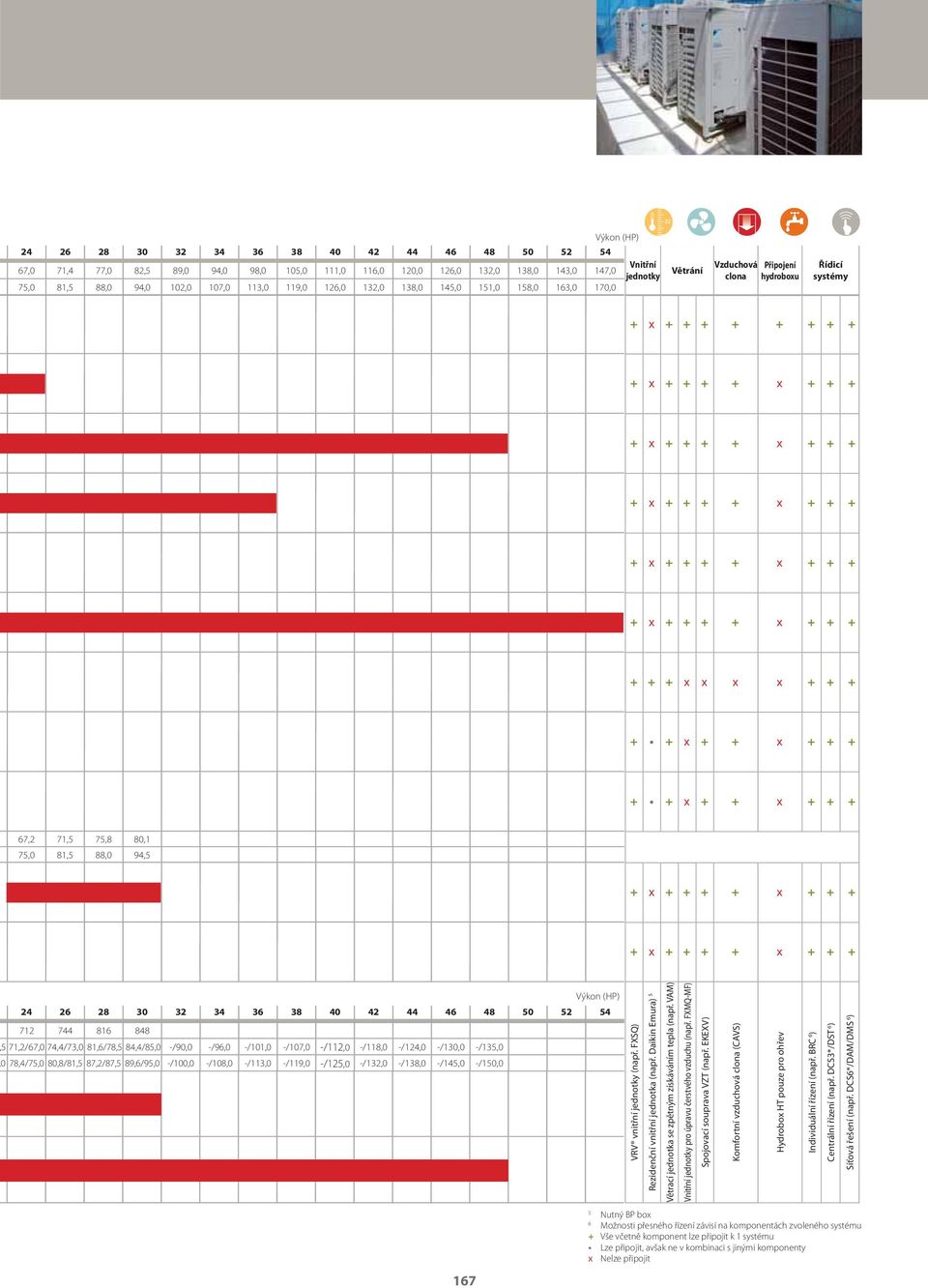

19 x x x x x x x x x x x x x x x x x x x x x x x ,0 71,4 77,0 82,5 89,0 94,0 98,0 105,0 111,0 116,0 120,0 126,0 132,0 138,0 143,0 147,0 75,0 81,5 88,0 94,0 102,0 107,0 113,0 119,0 126,0 132,0 138,0 145,0 151,0 158,0 163,0 170,0 Výkon (HP) Vnitřní jednotky Větrání Vzduchová clona Připojení hydroboxu Řídicí systémy 67,2 71,5 75,8 80,1 75,0 81,5 88,0 94,5 Výkon (HP) ,2/67,0 74,4/73,0 81,6/78,5 84,4/85,0 /90,0 /96,0 /101,0 /107,0 /112,0 /118,0 /124,0 /130,0 /135,0 0 78,4/75,0 80,8/81,5 87,2/87,5 89,6/95,0 /100,0 /108,0 /113,0 /119,0 /125,0 /132,0 /138,0 /145,0 /150,0 VRV vnitřní jednotky (např. FXSQ) Rezidenční vnitřní jednotka (např. Daikin Emura) 5 Větrací jednotka se zpětným získáváním tepla (např. VAM) Vnitřní jednotky pro úpravu čerstvého vzduchu (např. FXMQMF) Spojovací souprava VZT (např. EKEXV) Komfortní vzduchová clona (CAVS) Hydrobox HT pouze pro ohřev Individuální řízení (např. BRC 6 ) Centrální řízení (např. DCS3*/DST 6 ) Síťová řešení (např. DCS6*/DAM/DMS 6 ) Nutný BP box 6 Možnosti přesného řízení závisí na komponentách zvoleného systému Vše včetně komponent lze připojit k 1 systému Lze připojit, avšak ne v kombinaci s jinými komponenty x Nelze připojit

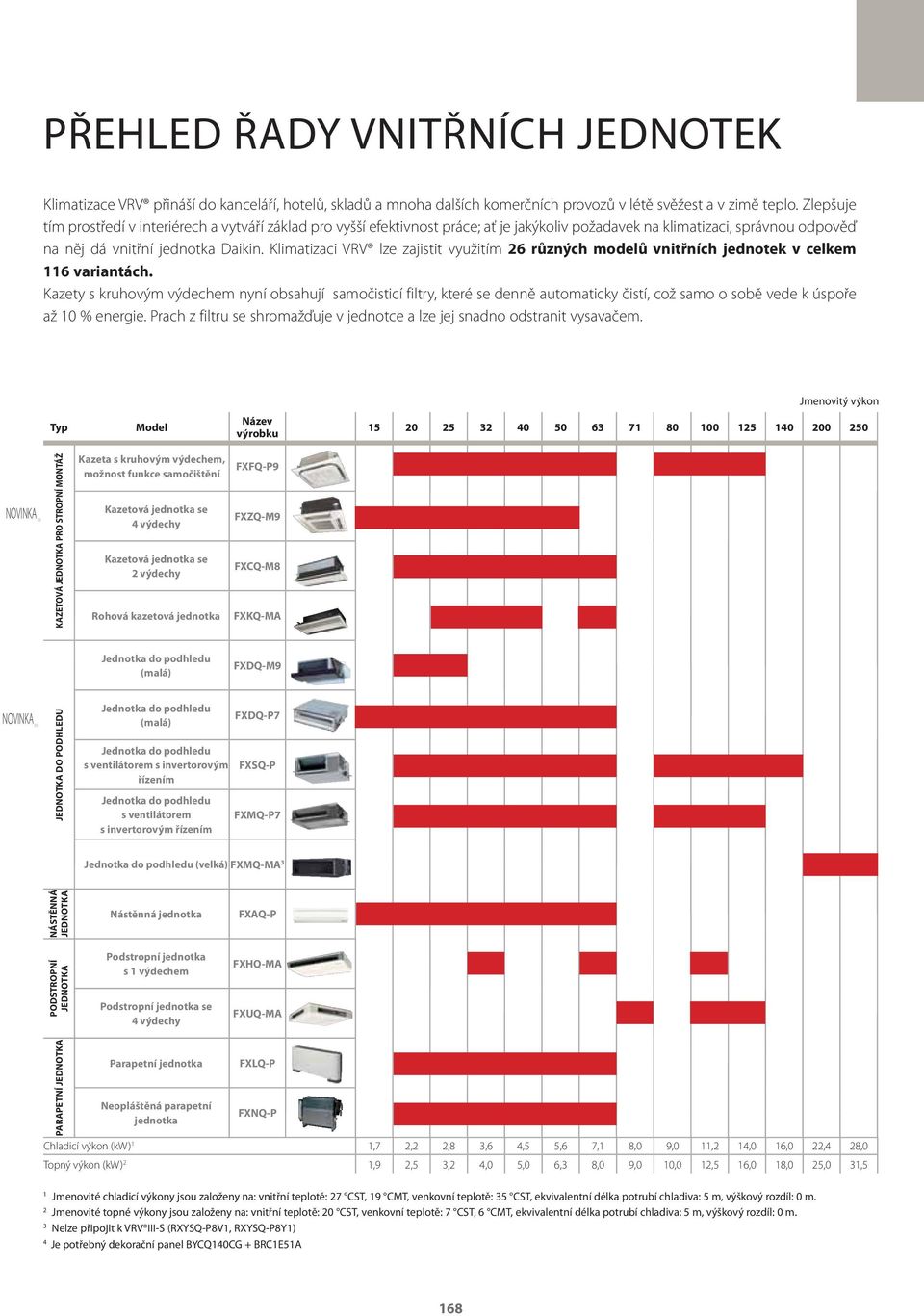

20 PŘEHLED ŘADY VNITŘNÍCH JEDNOTEK Klimatizace VRV přináší do kanceláří, hotelů, skladů a mnoha dalších komerčních provozů v létě svěžest a v zimě teplo. Zlepšuje tím prostředí v interiérech a vytváří základ pro vyšší efektivnost práce; ať je jakýkoliv požadavek na klimatizaci, správnou odpověď na něj dá vnitřní jednotka Daikin. Klimatizaci VRV lze zajistit využitím 26 různých modelů vnitřních jednotek v celkem 116 variantách. Kazety s kruhovým výdechem nyní obsahují samočisticí filtry, které se denně automaticky čistí, což samo o sobě vede k úspoře až 10 % energie. Prach z filtru se shromažďuje v jednotce a lze jej snadno odstranit vysavačem. Jmenovitý výkon Typ Model Název výrobku NOVINKA KAZETOVÁ JEDNOTKA PRO STROPNÍ MONTÁŽ Kazeta s kruhovým výdechem, možnost funkce samočištění Kazetová jednotka se 4 výdechy Kazetová jednotka se 2 výdechy Rohová kazetová jednotka FXFQP9 FXZQM9 FXCQM8 FXKQMA Jednotka do podhledu (malá) FXDQM9 NOVINKA JEDNOTKA DO PODHLEDU Jednotka do podhledu (malá) Jednotka do podhledu s ventilátorem s invertorovým řízením Jednotka do podhledu s ventilátorem s invertorovým řízením FXDQP7 FXSQP FXMQP7 Jednotka do podhledu (velká) FXMQMA 3 NÁSTĚNNÁ JEDNOTKA PODSTROPNÍ JEDNOTKA Nástěnná jednotka Podstropní jednotka s 1 výdechem Podstropní jednotka se 4 výdechy FXAQP FXHQMA FXUQMA PARAPETNÍ JEDNOTKA Parapetní jednotka Neopláštěná parapetní jednotka FXLQP FXNQP Chladicí výkon (kw) 1 1,7 2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0 11,2 14,0 16,0 22,4 28,0 Topný výkon (kw) 2 1,9 2,5 3,2 4,0 5,0 6,3 8,0 9,0 10,0 12,5 16,0 18,0 25,0 31,5 1 Jmenovité chladicí výkony jsou založeny na: vnitřní teplotě: 27 CST, 19 CMT, venkovní teplotě: 35 CST, ekvivalentní délka potrubí chladiva: 5 m, výškový rozdíl: 0 m. 2 Jmenovité topné výkony jsou založeny na: vnitřní teplotě: 20 CST, venkovní teplotě: 7 CST, 6 CMT, ekvivalentní délka potrubí chladiva: 5 m, výškový rozdíl: 0 m. 3 Nelze připojit k VRV IIIS (RXYSQP8V1, RXYSQP8Y1) 4 Je potřebný dekorační panel BYCQ140CG BRC1E51A 168

21 Jmenovitý výkon Typ Model Název výrobku KAZETOVÁ JEDNOTKA PRO STROPNÍ MONTÁŽ Kazeta s kruhovým výdechem, možnost funkce samočištění Kazetová jednotka se 4 výdechy FCQC8 FFQBV JEDNOTKA DO PODHLEDU Jednotka do podhledu (malá) Jednotka do podhledu (malá) Jednotka do podhledu s ventilátorem s invertorovým řízením FDBQB FDXSE/C FBQC NOVINKA NOVINKA NÁSTĚNNÁ JEDNOTKA Daikin Emura Nástěnná jednotka Nástěnná jednotka Nástěnná jednotka FTXGJ CTXGJ FTXSJ FTXSG PODSTROPNÍ JEDNOTKA Podstropní jednotka FHQB PARAPETNÍ JEDNOTKA Parapetní jednotka Nexura Parapetní jednotka Jednotka typu Flexi FVXGK FVXSF FLXSB 1 Vnitřní jednotky z výše uvedené tabulky lze připojit pouze k RXYRQP, RXYSQP8V1 a RXYSQP8Y1; v případě RXYRQP lze tyto vnitřní jednotky v témže systému kombinovat se standardními VRV vnitřními jednotkami 2 Je potřebný dekorační panel BYCQ140CG BRC1E51A 169

22 PŘEHLED ŘADY VĚTRACÍCH JEDNOTEK Větrání: přivádění čerstvého vzduchu Úprava vzduchu: optimalizuje rovnováhu mezi teplotami čerstvého vzduchu uvnitř a venku Zvlhčování: optimalizuje rovnováhu mezi vlhkostí ve vnitřním prostoru a venku Typ Název výrobku Prvky kvality vzduchu v interiéru Průtok vzduchu (m 3 /h) VAMFA Ventilace VĚTRÁNÍ SE ZPĚTNÝM ZÍSKÁVÁNÍM TEPLA VKMG Ventilace 3 Úprava vzduchu VKMGM Ventilace 2 Zvlhčování 3 Úprava vzduchu VENKOVNÍ JEDNOTKA PRO ÚPRAVU VZDUCHU 1 FXMQMF Ventilace 3 Úprava vzduchu VRV POUŽITÍ PRO NAPOJENÍ VZT Sada EKEXV Ventilace 3 Úprava vzduchu 1 Nelze připojit k VRV IIIS (RXYSQP8V1, RXYSQP8Y1) 2 Průtok vzduchu je jen vypočtený údaj, který vychází z následujících hodnot: topný výkon EKEXVkit * 200 m3/h 3 Více informací o jednotkách Daikin pro úpravu vzduchu získáte u svého místního prodejce 170

23 PŘEHLED ŘADY VZDUCHOVÝCH CLON Typ KOMFORTNÍ VZDUCHOVÁ CLONA (CA) VOLNĚ VISÍCÍ Název výrobku CYV S/M/L/XLDKF KOMFORTNÍ VZDUCHOVÁ CLONA (CA) KAZETOVÁ CYV S/M/L/XLDKC KOMFORTNÍ VZDUCHOVÁ CLONA (CA) ZAPUŠTĚNÁ CYV S/M/L/XLDKR SORTIMENT KOMFORTNÍCH VZDUCHOVÝCH CLON Výška dveří (m) m 2.4m 2 3.3m 3.8m 3.5m 3.0m 3.0m 2.5m 2.5m 2.2m 2.2m 1 S M L XL S M L XL M L XL Příznivé např.: kryté obchodní centrum nebo vstup s otočnými dveřmi Normální např.: slabý přímý vítr, žádné otevřené dveře na protější straně, přízemní budova Nepříznivé např.: místo v rohu nebo v bloku, vícepodlažní a/ nebo otevřené schodiště Podmínky pro instalaci PŘEHLED ŘADY HYDROBOXŮ Jmenovitý výkon Typ Název výrobku 125 HYDROBOX POUZE PRO VYTÁPĚNÍ 1 HXHDA 1 Lze připojit pouze k REYAQP PŘEHLED SÍŤOVÝCH ŘEŠENÍ Regulace Monitorování Doplňky Další řídicí funkce Základní řídicí funkce: ZAP/VYP, Nastavení teploty, Nastavení průtoku vzduchu Automatické přepínání Řízení podle týdenního plánu Nouzové vypnutí při požáru Základní monitorovací funkce: stav ZAP/VYP, provozní režim, nastavená teplota Indikace výměny filtru Kód chyby Ochrana heslem Dotyková obrazovka Denní/měsíční/roční hlášení Ovládání přes GSM Grafické hlášení DSNET 4x10 Intelligent Touch Controller Vizualizace 8 2x64 Ppd Přístup a ovládání po síti Možnost HTTP Eko režim Předchlazení / předehřívání 0 mezi chlazením a vytápěním Kontrola mezního výkonu Klouzavá teplota brání přechlazení pomocí čidla Přepínání chlazení venk. vzduchem Připojení na síťový servisní systém ACNSS Nastavení čas. plánu (programování) Uživatelská přívětivost Max. počet skupin vnitř. jednotek Intelligent manager DMSIF 1 64 BACNET 2 4x64 1 Brána (gateway) pro sítě Lonworks 2 Brána (gateway) pro sítě BACnet 171

24 NÁVRHOVÉ PROGRAMY 1. NÁVRHOVÝ SOFTWARE VRV PRO FUNKCE: Návrhový program VRV Pro je profesionální nástroj pro jednoduché navrhování systémů VRV. Tento program umožňuje precizně a ekonomicky navrhnout klimatizační systém VRV, a současně zohlednit tepelné vlastnosti budovy v reálném čase. Výpočtem roční spotřeby energie umožňuje projektantovi přesný výběr prvků a vytvoření konkurenceschopné cenové nabídky pro každý projekt. Navíc zaručuje optimální provozní cykly a maximální energetickou účinnost systému. 1. VRV Pro Quick: Režim s omezeným počtem charakteristik budovy umožňuje navrhnout potrubní systém podle zátěže, jejíž výpočet provedla třetí strana. 2. VRV Pro Expert: Aby bylo možné provést přesný výpočet zátěže, je zapotřebí větší počet charakteristik budovy. Pro tento výpočet vybere program vhodné jednotky a následně provede simulaci teplot. Kromě podrobné zprávy nabízí program řadu doplňujících, cenných informací ohledně spotřeby energie, souvisejících nákladů na elektřinu a chování systému VRV. 172

25 2. XPRESS, NÁSTROJ PRO RYCHLÉ VYTVOŘENÍ CENOVÉ NABÍDKY Xpress je softwarový nástroj, který umožňuje na místě vytvořit návrh a cenovou nabídku pro systémy Daikin VRV nebo CMS. Profesionálního rozpočtu dosáhnete v 7 jednoduchých krocích: 1. Výběr vnitřních jednotek 2. Připojení venkovních jednotek k vnitřním jednotkám 3. Automatické vygenerování potrubního schématu s rozbočkami 4. Automatické vygenerování schématu elektrického zapojení 5. Výběr vhodného centrálního řídicího systému 6. Zobrazení výsledků v programu MS Word, MS Excel a AutoCAD 7. Uložení projektu Daikin Europe Academy nabízí konstruktérům specializovaná školení pro práci s VRV Pro. Po tomto školení obdrží všichni účastníci obnovitelnou licenci na 1 rok. Více informací o těchto školeních, jakožto i o možnosti získání nástroje Xpress zdarma, získáte u svého distributora Daikin. 173

26 VENKOVNÍ SYSTÉMY VRV Vzduchem chlazení klimatizační VRV systémy byly představeny v Evropě v roce 1987 a od té doby prodělaly významný vývoj z hlediska technického provedení, výkonnosti, energetické účinnosti i omezení vlivu na životní prostředí. Jakožto systém, který je široce uznávaný za NEJDOKONALEJŠÍ A NEJUNIVERZÁLNĚJŠÍ systém svého druhu na trhu, se VRV stal měřítkem pro technologicky vyspělou klimatizaci průmyslových a obchodních prostor s vysokou účinností. Je k dispozici již třetí generace, ve verzích systému pro zpětné získávání tepla, tepelného čerpadla, pro chladné klima a v malých verzích; VRV je EXTRÉMNĚ FLEXIBILNÍ a má rozsah provozních velikostí od 5 HP (14,0 kw) do 54 HP (170,0 kw) (kombinace tepelného čerpadla a malého půdorysu) nebo 8 HP (22,4 kw) až 48 HP (151,0 kw) (kombinace zpětného získávání tepla a malého půdorysu), odstupňovaných po pouhých 2 HP. Univerzálnost systému VRV je podtržena i velkým rozsahem provozních teplot od 5 C do 46 C při chlazení (VRV IIIS) a od 25 C do 15 C při vytápění (VRV IIIC). I přes pozoruhodnou energetickou účinnost jednotek VRV chlazených vzduchem a jejich flexibilitu při instalaci jsou některé aplikace, při nichž představuje ekonomičtější a vhodnější řešení verze chlazená vodou. To se týká především VÍCEPODLAŽNÍCH VYSOKÝCH KOMPLEXŮ, ve kterých mohou potřebné délky potrubí někdy vyloučit použití jednotek chlazených vzduchem. Další situace, ideální pro použití jednotek VRV s vodním chlazením, se týká budov, které nemají plochou střechu nebo jiný venkovní prostor potřebný pro umístění venkovních kondenzačních jednotek, případně projektů se zvláště přísnými požadavky na omezení hlučnosti. Vodou chlazené jednotky VRV jsou nyní dostupné v 9 modelech s výkony od velikosti 8 do 30 HP a ve variantách pro zpětné získávání tepla, jako tepelné čerpadlo nebo (nově) jako GEOTERMÁLNÍ varianta. Rychlý nárůst geotermálního sektoru vlastně poskytuje ideální příležitost pro tepelná čerpadla při získávání tepla z půdy a nabízí významný potenciál do budoucna pro instalace s velmi nízkou produkcí CO

27 PŘÍNOS PRO VLASTNÍKY BUDOV ENERGETICKY ÚSPORNÉ A INDIVIDUÁLNÍ ZÓNOVÉ ŘÍZENÍ TECHNOLOGIE S INVERTORY Systém VRV využívá variabilní proporcionální integrální řídicí systém (PI), který používá snímače tlaku chladiva pro doplňkové řízení invertorů a vypíná/zapíná kompresory, aby zkrátil regulační kroky v menších jednotkách a dosáhl přesné regulace jak v malých, tak ve velkých prostorách. To umožňuje individuálně řídit až 64 vnitřních jednotek různých velikostí a typů s poměrem připojení 50~130 % ve srovnání s výkonem venkovních jednotek. Venkovní jednotky 5 HP pracují pouze s kompresory řízenými invertory. Systémy VRV mají nízké provozní náklady, protože dovolují řídit jednotlivě každou zónu. To znamená, že se chladí nebo vytápějí pouze místnosti, které to potřebují, a systém lze úplně vypnout v místnostech, které není třeba klimatizovat. ŠPIČKOVÁ KVALITA VÝHRADNĚ PÁJENÉ SPOJE Veškeré hrdlové či přírubové spoje uvnitř jednotky byly nahrazeny pájenými spoji, aby byla zajištěna lepší ochrana proti úniku chladiva. Také napojení venkovních jednotek na hlavní potrubí je pájené. Řízení výkonu kompresoru Řízení výkonu kompresoru 100% 18 stupňů 24% 100% 9% VENKOVNÍ JEDNOTKA 5 HP/14 kw Malá Zátěž Velká VENKOVNÍ JEDNOTKA 18 HP/44,5 kw 55 stupňů Malá Zátěž Velká Hrdlo nebo příruba Pájení V PŘEDSTIHU PŘED LEGISLATIVOU K ŽIVOTNÍMU PROSTŘEDÍ SOULAD S POŽADAVKY ROHS Omezení pro nebezpečné látky v elektrických a elektronických zařízeních (ROHS) (2002/95/ES). Nebezpečné látky včetně olova (Pb), kadmia (Cd), šestimocného chromu (Cr6), rtuti (Hg), polybromovaných bifenylů (PBB), polybromovaných difenyléterů (PBDE). Přestože směrnice RoHS se týkají pouze malých a velkých zařízení pro domácnost, ekologické zásady firmy Daikin (Daikin environmental policy) přesto zajišťují, že VRV jsou s RoHS plně v souladu. 175

28 DLOUHODOBÁ INVESTICE PROTIKOROZNÍ ÚPRAVA Speciální ošetření tepelných výměníků proti korozi zajistí 5 až 6 krát větší odolnost vůči kyselým dešťům a soli. Doplňkovou ochranu poskytuje montáž štítu z nerezové oceli na spodní straně jednotky. Nerezový výměník tepla pohled v řezu Výměník tepla Zlepšení odolnosti proti korozi Hydrofilní povlak Hliník Korozivzdorná Akrylátová pryskyřice Klasifikace odolnosti proti korozi Neošetřeno S antikorozní úpravou Koroze solí 1 5 až 6 Kyselý déšť 1 5 až 6 Provedené testy: VDA Wechseltest (test působením klimatických změn) 1 cyklus (7 dnů) zahrnuje: 24 hodin ostřiku slaným aerosolem SS DIN hodin vlhkostní test KFW DIN hodin při pokojové teplotě a vlhkosti: 5 cyklů Kesternichův test (SO2) zahrnuje 1 cyklus (48 hodin) podle DIN50018 (0.21) doba testu: 40 cyklů Stupeň koroze Stupeň koroze Cyklus Holý hliník DAIKIN P.E Cyklus PROVOZ V CYKLECH Vícemodulové systémy Cyklická posloupnost spouštění u systémů s více moduly vyrovnává provozní namáhání kompresorů a prodlužuje jejich životnost. NÍZKÉ NÁKLADY NA INSTALACI SEKVENČNÍ SPOUŠTĚNÍ K 1 zdroji napájení lze připojit až 3 venkovní jednotky a zapínat je postupně. To umožňuje snížit počet jističů a jejich dimenzování a zjednodušuje to elektrickou instalaci (pro modely 10 HP a menší). 176

29 ŘEŠENÍ PRO POSTUPNÉ NAHRAZENÍ R22 Starší klimatizační systémy jsou oproti novým dnešním typům méně účinné a to především díky významnému technologickému pokroku. Daikin proto vyvinul VRV řešení pro postupné nahrazení R22, které lze instalovat s využitím stávajících potrubních rozvodů, a tím co možná nákladově nejefektivněji modernizovat R22 systémy. CO JE TO R22 A PROČ SE OD NĚJ V EVROPĚ UPOUŠTÍ? R22 je hydrochlorfluoruhlovodík (HCFC), který je běžně používán v klimatizačních systémech. Uvolníli se R22 do vzduchu, způsobí ultrafialové sluneční paprsky jeho rozklad a následně dojde k uvolnění chlóru do stratosféry. Tady pak chlór reaguje s ozónem, čímž se snižuje jeho množství. Kdy bude R22 zakázán v Evropě? V důsledku ztenčování ozónové vrstvy pak ultrafialové paprsky dopadají na zemský povrch, kde způsobují řadu zdravotních problémů živým organismům, současně mají i dopad na životní prostředí. Mezinárodní komunita proto podepsala Montrealský protokol, ve kterém se zavazuje upustit do roku 2030 od používání materiálů, které způsobují narušování ozónové vrstvy. Evropská unie se však rozhodla zakázat freon R22 již v roce Daikin doporučuje vyměnit stávající instalace již nyní. Daikin doporučuje vyměnit stávající instalaci s R Zákaz používání R22 v klimatizačních zařízeních Zákaz používání původního R22 pro servis a údržbu Zákaz používání veškerých R22 pro servis a údržbu Povolen pouze recyklovaný a regenerovaný 1 R22 1 Recyklovaný: opětovné využití R22 po jeho základním vyčištění. Recyklovaný R22 musí být opětovně využit ve stejném zařízení, které provedlo odčerpání (může provést instalační firma) Regenerovaný: opětovně zpracovaný R22 s cílem dosáhnout stejného výkonu jako u původního R22 (specializovaná firma) 177

30 PŘÍNOS PRO PROJEKTOVÉ KANCELÁŘE A PROJEKTANTY ŘEŠENÍ PRO KAŽDÉ KLIMA ŠIROKÝ PROVOZNÍ ROZSAH VRV systém lze instalovat prakticky kdekoliv. Vyspělé řízení PI (Proportional Integral) dovoluje řadě VRV pracovat v režimu chlazení při venkovních teplotách až do 43 C (VRV IIIS až do 46 C) a v režimu vytápění až do 20 C (VRV IIIC do 25 C). S funkcí technického chlazení je provozní rozsah při chlazení systému zpětného získávání tepla rozšířený z 5 C až na 20 C ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA KOMBINACE S VYSOKOU HODNOTOU COP KOMBINACE S MALÝM PŮDORYSEM Chlazení 43 CST TEPELNÉ ČERPADLO OPTIMALIZOVANÉ PRO VYTÁPĚNÍ Chlazení 43 CST TEPELNÉ ČERPADLO KOMBINACE S VYSOKOU HODNOTOU COP S NAPOJENÍM NA STYLOVÉ VNITŘNÍ JEDNOTKY KOMBINACE S MALÝM PŮDORYSEM Chlazení 43 CST TEPELNÉ ČERPADLO VRV IIIS Chlazení 46 CST Vytápění 15,5 CMT Vytápění chlazení 15,5 CMT Vytápění 15,5 CMT Vytápění 15,5 CMT Vytápění 15,5 CMT Technické chlazení Technické chlazení 5 CST 5 CMT 5 CMT 5 CST 5 CST 20 CMT 20 CMT 20 CST 20 CMT 20 CMT 25 CST 1 Další informace o omezeních získáte u svého místního prodejce 178

31 VÍCE NÁJEMNÍKŮ, JEDNA VENKOVNÍ JEDNOTKA FUNKCE MULTI TENANT Tato funkce zajišťuje, že vypnutím hlavního vypínače na jedné vnitřní jednotce se nevypne celý systém VRV. Provoz vnitřní jednotky je aktivován individuálně uživatelem, např. při opuštění hotelového pokoje, při uzavření kanceláře atd. * Tuto volitelnou možnost můžete mít u následujících vnitřních jednotek: FXFQP9, FXZQM9, FXDQM9, FXDQPB, FXDQNB, FXSQP, FXMQP7, FXAQPV, FXLQP Potřebné volitelné funkce vnitřních jednotek si zjistěte v tabulce příslušenství. Typická aplikace v hotelu TV TV TV Napájení vypnuté KARTA KARTA KARTA DRŽÁK 220 V NENÍ POTŘEBNÉ ZESÍLENÍ STAVEBNÍ KONSTRUKCE Díky chodu bez vibrací a dostatečně odlehčené konstrukci venkovních jednotek (max. 585 kg u jednotky 18 HP) není potřebné zvyšovat nosnost podlah, což snižuje celkové náklady na budovu. VNITŘNÍ INSTALACE Optimalizovaný tvar lopatek ventilátoru u VRV III zvyšuje výkon a snižuje tlakové ztráty. Spolu s vysokou hodnotou nastavení externího statického tlaku ESP (až do 78 Pa) dělá z VRV činí ideální jednotku pro vnitřní instalaci a pro použití se vzduchovody. 179

32 VÝHODY PRO INSTALAČNÍ TECHNIKY SNADNÁ INSTALACE KONTROLA NÁPLNĚ CHLADIVA 1 Objem chladiva v celém systému se vypočítává z následujících údajů: venkovní teplota referenční teploty v systému referenční teploty při tlaku hustota chladiva typy a počet vnitřních jednotek Když se aktivuje kontrola náplně chladiv, jednotka se přepne do režimu chlazení a zdvojnásobí určité referenční podmínky založené na údajích v paměti. Výsledek ukazuje, jestli se vyskytly netěsnosti (únik chladiva). 1 Není k dispozici u tepelného čerpadla VRV s napojením na stylové vnitřní jednotky a VRV IIIS SNADNÁ VÝMĚNA FUNKCE OBNOVY CHLADIVA Funkce chladiva umožňuje, aby byly otevřené všechny expanzní ventily. Tak je možné chladivo vypustit z celého systému potrubí. KRÁTKÁ DOBA PRO INSTALACI Díky malým průměrům trubek pro chladivo a doplňkům k potrubí REFNET je možné instalovat systém potrubí VRV velmi snadno a rychle. Instalace systému VRV může být prováděna i postupně, po jednotlivých poschodích; dílčí části budovy mohou být uvedeny do provozu velmi rychle. Nebo to dovoluje kompletaci a zprovoznění klimatizace po etapách, než až při úplném dokončení projektu. 180

33 FUNKCE AUTOMATICKÉHO PLNĚNÍ Celkové inženýrské řešení Daikin zajišťuje, že systém má již od instalace správnou náplň chladiva bez ohledu na původní plánované požadavky. Tímto způsobem je udržována optimální účinnost a výkon, a tím také perfektní komfort při vytápění a chlazení. Klasický způsob: 1. výpočet objemu chladiva pro doplnění 2. doplnění chladiva do jednotky 3. měření hmotnosti tlakové nádovy na chladivo 4. posouzení podle tlaku (zkušební provoz) VRV S VRV ale lze tyto čtyři kroky vynechat, protože jednotka VRV se může naplnit potřebným množstvím chladiva automaticky stisknutím tlačítka na desce PCB. Automatické plnění se samo ukončí, jakmile je potřebné množství chladiva v systému. Jestliže teplota poklesne pod 20 C*, je nutné manuální plnění. * 10 C pro tepelná čerpadla v chladných oblastech * Tato funkce není k dispozici u tepelného čerpadla VRV s napojením na stylové vnitřní jednotky AUTOMATICKÝ TEST Když plnění chladiva skončí, stisknutím tlačítka testovacího provozu na desce PCB se spustí kontrola elektrických kabelů, uzavíracích ventilů, čidel a objemu chladiva. Když je tento test hotový, sám se ukončí. POTRUBÍ PRO CHLADIVO 4 cestné potrubní spojky Série VRV nabízí možnost vést potrubí nejen zepředu, ale také zleva, zprava nebo zespodu; tím nabízí větší volnost při návrhu uspořádání. UNIFIKOVANÉ POTRUBÍ REFNET FIRMY DAIKIN Levá strana 4 cestná přípojka pro potrubí Přední strana Pravá strana Spodek Unifikovaný systém potrubí Daikin REFNET je vyvinut speciálně za účelem jednoduché instalace. Rozbočovač REFNET Připojená izolace pro rozbočovače REFNET Použití potrubí REFNET v kombinaci s elektronickými expanzními ventily se navzdory malému průměru trubek projeví dramatickým snížením nevyvážeností v průtoku chladiva mezi vnitřními jednotkami. Rozdělovač REFNET Rozbočovač REFNET Připojená izolace pro rozdělovač REFNET Rozbočovač Tkusem Rozbočovače a rozdělovače REFNET (obojí jako příslušenství) mohou omezit pracnost instalace a zvyšují spolehlivost systému. V porovnání s běžnými rozbočovači T, u kterých je distribuce chladiva daleko od optima, rozbočovače Daikin REFNET byly konstruovány právě pro optimalizaci průtoku chladiva. Daikin Europe N.V. doporučuje používat výhradně potrubní systém REFNET. 181

34 MODULÁRNÍ KONSTRUKCE Modulární konstrukce dovoluje spojení jednotek do řad, s vynikající jednotností vzhledu. Řešení venkovních jednotek je dostatečně kompaktní, aby dovolilo jejich dopravu na střechu budovy běžným výtahem; tím se předchází problémům s transportem v místě použití, zvláště když venkovní jednotky mají být instalovány v každém poschodí. SNADNÁ ELEKTRICKÁ INSTALACE SYSTÉM SUPER WIRING Zjednodušené zapojování Systém Super Wiring se používá, protože dovoluje sdílené využívání vodičů mezi vnitřními jednotkami, venkovními jednotkami a centralizovaným řízením na dálku. Tento systém usnadňuje uživateli vylepšit existující systém centralizovaným řízením na dálku, a to pouhým připojením k venkovním jednotkám. Díky systému bezpólového zapojení kabelů je nadále nemožné zapojit něco nesprávně; a tím snížila se potřeba času na instalaci. Navíc mají venkovní jednotky vývody elektrického napájení po straně a vpředu, což usnadňuje instalaci i údržbu a šetří prostor při vzájemném propojení jednotek v řadě. Kontrola křížení vedení Funkce kontroly křížení vodičů dostupná u VRV je v průmyslu první svého druhu; varuje pracovníky před chybami zapojení vnitřních jednotek (u kabelů i potrubí). Tato funkce identifikuje a hlásí chyby v systému rozsvícením či zhasnutím LED diody na kartách plošných spojů u venkovních jednotek. Funkce automatického nastavení adres Umožňuje, aby propojení mezi venkovními a vnitřními jednotkami, stejně jako vedení skupinového řízení u vícenásobných vnitřních jednotek, byla provedena bez nepříjemné nutnosti ručně nastavovat jejich adresy. SNADNÁ ÚDRŽBA Funkce vlastní diagnostiky Tato funkce, spouštěná tlačítkem na PCB, zrychluje odstraňování závad a měla by se používat i při spouštění a údržbě. Odpojené termistory, vadné elektromagnetické ventily, funkční poruchy kompresorů, chyby v komunikaci atd. lze diagnostikovat velmi rychle. 182

35 VÝHODY PRO KONCOVÉ UŽIVATELE SMART CONTROL CHYTRÉ ŘÍZENÍ PŘINÁŠÍ KOMFORT Elektronický expanzní ventil, který používá řízení PID (Proportional / Integral / Differencial), průběžně řídí objem chladiva tak, aby odpovídal změnám tepelné zátěže u vnitřních jednotek. Systém VRV tak udržuje v místnosti komfortní teploty na prakticky konstantní úrovni, beze změn teploty typických u běžných systémů s nespojitým řízením (VYP/ZAP). Teplota nasávaného vzduchu Chlazení VRV ŘADA (vnitřní jednotka DAIKIN (s řízením PID)) Řízení ZAP/VYP vnitřní jednotka (2,5 HP) Čas Poznámka: Graf ukazuje data naměřená v testovací místnosti, která zahrnují okamžitou tepelnou zátěž. Termostat může řídit teplotu v místnosti v rozmezí ±0,5 C od nastavené hodnoty. NOVINKA REŽIM VYSOKÉHO CITELNÉHO VÝKONU VÁŠ SYSTÉM OPTIMALIZOVANÝ PRO EVROPSKÉ KLIMA Volitelný režim Vysoký citelný výkon u venkovních jednotek VRV optimalizuje provoz těchto jednotek v evropském klimatu. Systém pracuje v režimu chlazení s vyšším citelným výkonem, což vede k vyšší účinnosti a lepšímu komfortu. Větší komfort pro koncového uživatele Je zajištěn provoz bez průvanu díky vyšší výstupní teplotě vzduchu na vnitřní jednotce. Dvě možnosti: Standardní režim Vysoký citelný výkon : vysoký chladicí komfort s upřednostňovaným výkonem Režim pevné vypařovací teploty: Hlavní prioritu má chladicí komfort konstantní a vysoká teplota výstupního vzduchu jednodušší výběr mřížek výstupu vzduchu Výstupní t 16 C 11 C 7 C Extrémně vysoká zátěž chlazení 16 Konstantní a vysoká teplota výstupního vzduchu Pevná T e režim Standardní režim Vysoký citelný výkon Standardní nastavení Vysoká energetická účinnost Jelikož nedochází k plýtvání energií na zbytečné odvlhčování, pracuje systém v režimu chlazení mnohem účinněji. * Volba se aktivuje v servisním režimu na venkovní jednotce. Režim pevné vypařovací teploty je k dispozici pouze u jednotek RXYQP9. ZÁRUKA KOMFORTU V KAŽDÉM OKAMŽIKU FUNKCE ZÁLOHOVÁNÍ V případě nesprávnému chodu kompresoru umožní dálkově ovládaná nebo na místě nastavená funkce zálohování, nouzový provoz jiného kompresoru, nebo (v případě multisystému) jiné venkovní jednotky; tím zajistí, aby se po dobu 8 hodin provizorně udržel maximální výkon. Samostatná venkovní jednotka s několika kompresory Systémy Multi (s několika venkovními jednotkami) 183

36 NÍZKÁ PROVOZNÍ HLADINA HLUKU U VNITŘNÍCH JEDNOTEK Vnitřní jednotky Daikin mají velmi nízkou hladinu provozního hluku, sníženou až na 25 db(a). TICHÝ REŽIM db(a) Subjektivně vnímaná hlasitost Odpovídající zvuk Práh slyšitelnosti Extrémně slabý zvuk Šumění listí Velmi slabý zvuk Tichá místnost Střední hlasitost Normální rozhovor Velmi hlučný Hluk městského provozu Extrémně silný zvuk Symfonický orchestr Práh bolestivosti Startující proudové letadlo Vnitřní jednotky Daikin Venkovní jednotky Tichý chod je další důležitou vlastností venkovních jednotek. Pro snížení hlučnosti a zajištění komfortního provozu byly u venkovních jednotek použity nejnovější technologie a funkce. Jednotky VRV chlazené vzduchem Tichý noční režim (max. 13 dba) Jednotky VRV IIIS chlazené vzduchem Tichý noční režim (max. 8 dba) % Špička venkovní teploty % Špička venkovní teploty % 8 hod. 10 hod. % 8 hod. 10 hod. dba Noční režim dba Stupeň 1 max. 3 db (4 HP/11,2 kw) Noční režim Stupeň 1: 47 db dba dba Stupeň 1: max. 8 db (10 HP) Stupeň 2: max. 13 db (10 HP) Stupeň 1: 50 db Stupeň 2: 45 db dba dba Stupeň 2 max. 6 db (4 HP/11,2 kw) Stupeň 3 max. 9 db (4 HP/11,2 kw) Stupeň 2: 44 db Stupeň 3: 41 db Výkon* % Zátěž Provozní hlučnost dba Noční režim začíná Noční režim končí denní doba Noční režim začíná Noční režim končí Poznámky: Tato funkce je k dispozici pro nastavení na místě. Závislost mezi venkovní teplotou (tepelnou zátěží) a časem, zobrazená v grafu, je pouhý příklad. denní doba V noci lze snížit hlučnost venkovní jednotky pro určitou dobu: čas počátku a čas ukončení lze nastavit ve dvou režimech 1 se sníženou hlučností v noci: Režim 1 Automatický režim Nastaven na venkovní PCB. Čas maximální teploty je zaznamenán v paměti. Režim sníženého provozu se zaktivuje 8 hodin 2 po špičce teploty v denní době a provoz se vrátí do normálního režimu po 10 hodinách 3. Režim 2 Zákaznický režim Lze vložit čas počátku a čas ukončení. (Je potřebný externí řídící adaptér pro venkovní jednotku, DTA104A61 nebo DTA104A62 a samostatně ovládaný časovač.) 1 Poznámky: Zjistěte, který režim se má zvolit podle klimatických charakteristik pro každou zemi. 2 Původní nastavení. Lze volit mezi 6, 8 a 10 hodinami. 3 Původní nastavení. Lze volit mezi 8, 9 a 10 hodinami. Vliv na výkon (chladicí) při použití tichého režimu Hladina hluku 5 HP 8 HP 10 HP 12 HP 14 HP 16 HP 18 HP Výkon (kw) 14,7 19,9 19,9 20,9 19,9 20,1 20,2 Stupeň 1 50 db 100 % 98 % 78 % 69 % 55 % 49 % 44 % Výkon (kw) 11,9 15,1 15,1 15,6 15,5 15,6 15,6 Stupeň 2 45 db 93 % 74 % 59 % 51 % 43 % 38 % 34 % * Data lze použít pro standardní jednotky chlazené vzduchem 184
