1

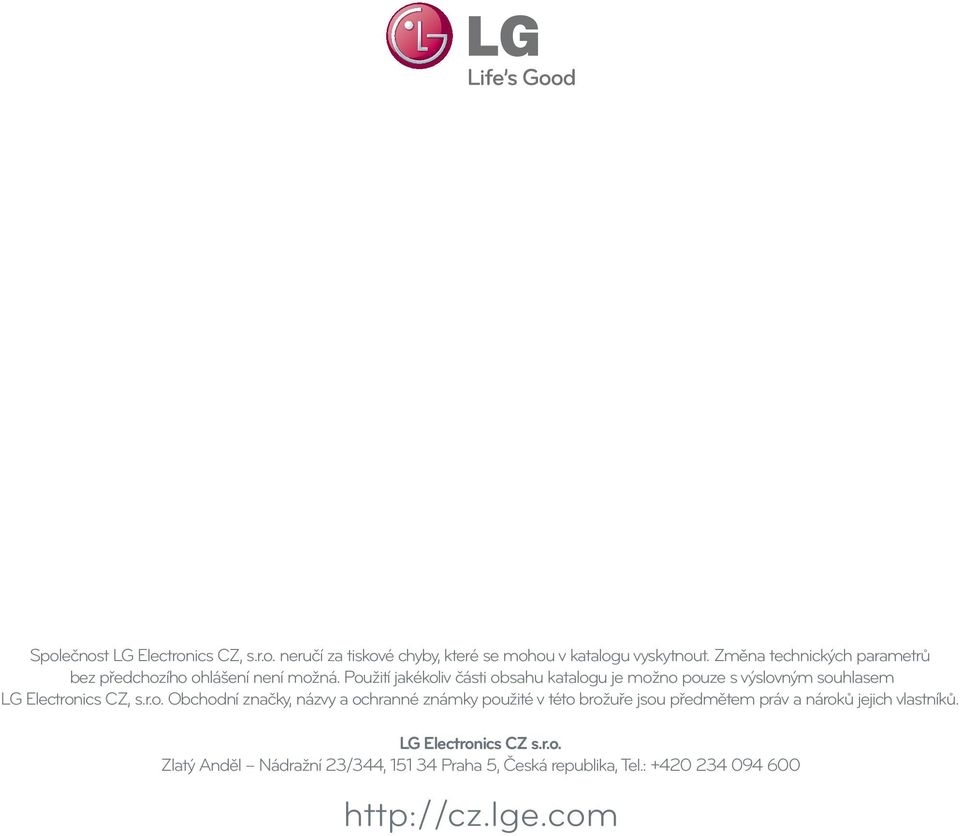

2 Společnost LG Electronics CZ, s.r.o. neručí za tiskové chyby, které se mohou v katalogu vyskytnout. Změna technických parametrů bez předchozího ohlášení není možná. Použití jakékoliv části obsahu katalogu je možno pouze s výslovným souhlasem LG Electronics CZ, s.r.o. Obchodní značky, názvy a ochranné známky použité v této brožuře jsou předmětem práv a nároků jejich vlastníků. LG Electronics CZ s.r.o. Zlatý Anděl Nádražní 23/344, Praha 5, Česká republika, Tel.:

3 Klimatizační systémy klimatizační systémy multi v LG 2009

4 LG Tréninková centra po celém světě Changwon v Koreji Španělsko Itálie Pyeongtaek v Koreji Dubai Čína Saudská Arábie

5 life s good! Ve více než 30 tréninkových centrech po světě firma LG podporuje školící výukové programy a předává znalosti z oboru klimatizační techniky zájemcům z řad instalačních firem. Stručná histo rie Založení 1947 Založení skupiny LG (LG Group) 1958 Založení společnosti LG Electronics Inc Založení Digital Appliance Company (společnost pro digitální přístroje) Růst 1968 Vyrobeny první klimatizační v Koreji 1985 Vyrobeny první klimatizační invertorového typu v Koreji 1986 Vývoz první klimatizační okenního typu do USA Expanze Založení společnosti LGETA v Číně Založení společnosti LGEIL v Indii Založení společnosti LGEAT v Turecku Založení společnosti LGEMH ve Vietnamu Založení společnosti LGEAZ v Brazílii Založení společnosti LGETH v Thajsku Založení společnosti LGEIN v Indonésii Obrat 1,4 mld. USD Založení společnosti LGETK v Turecku Thajsko Anglie Francie Austrálie Moskva Singapur Mexiko Panama Indonésie Irán Turecko Vietnam

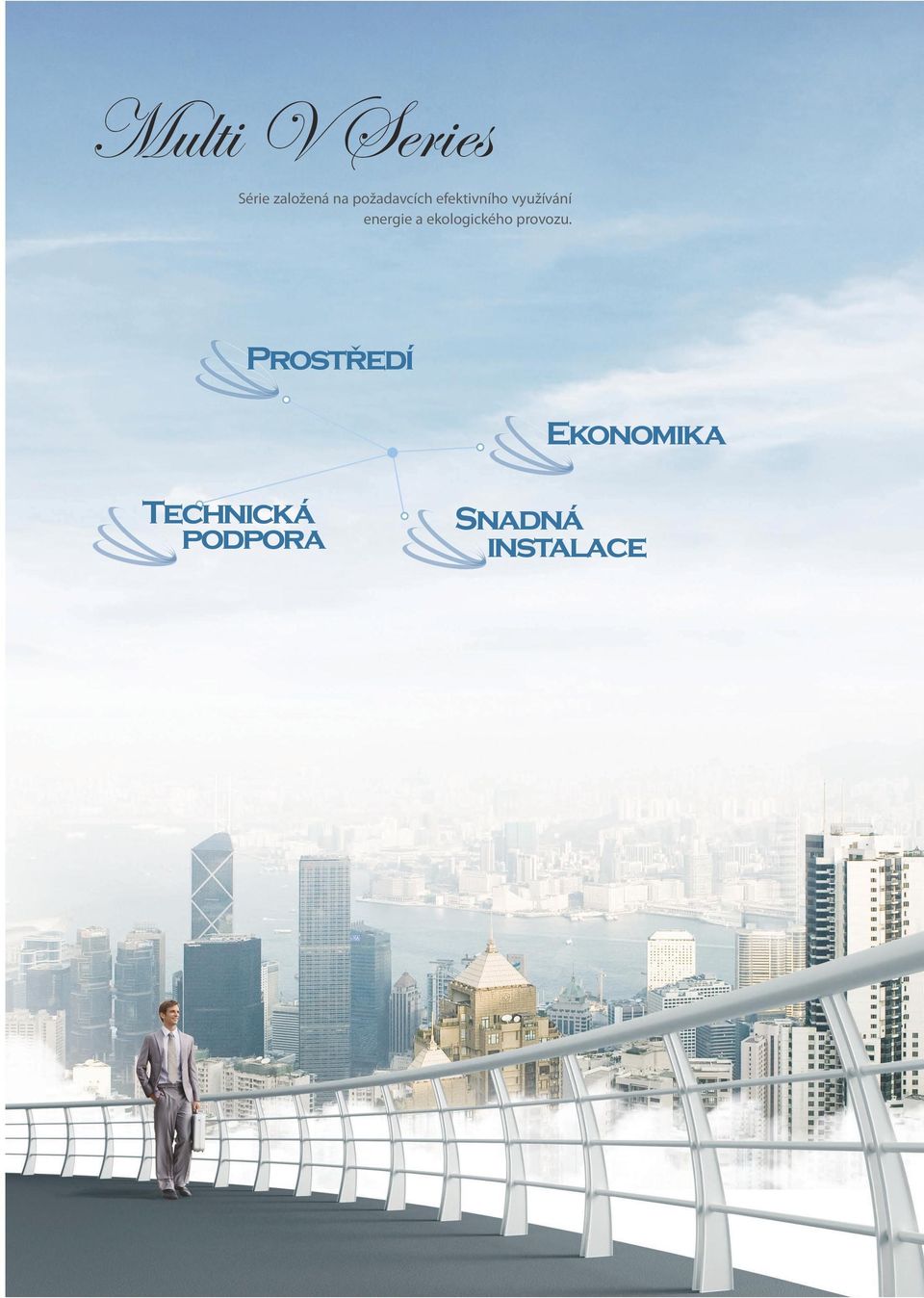

6 Multi V Series Série založená na požadavcích efektivního využívání energie a ekologického provozu. Prostredí Ekonomika Technická podpora Snadná instalace

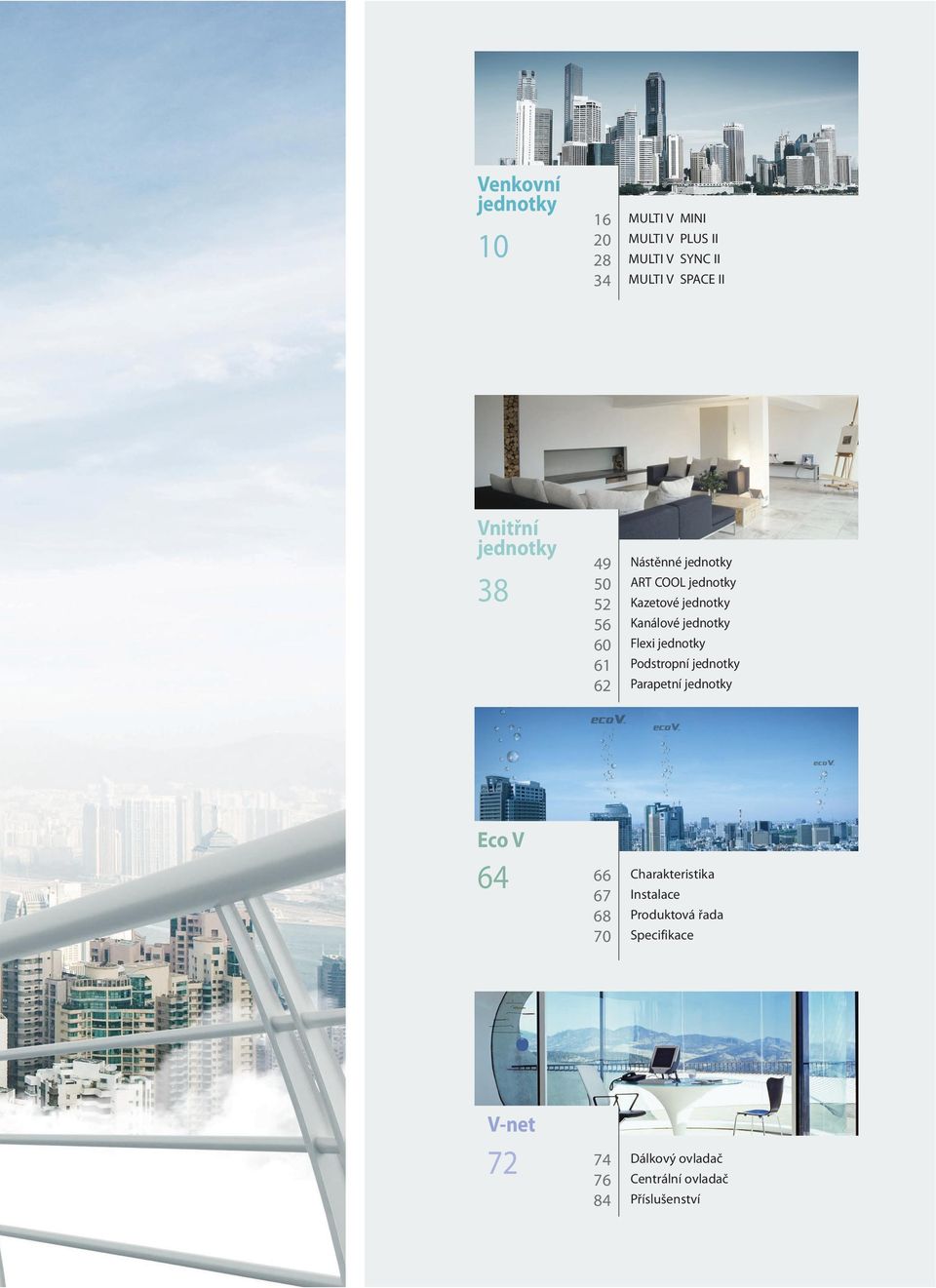

7 Venkovní 10 Vnitřní MULTI V MULTI V MULTI V MULTI V Nástěnné ART COOL Kazetové Kanálové Flexi Podstropní Parapetní Charakteristika Instalace Produktová řada Specifikace Dálkový ovladač Centrální ovladač Příslušenství MINI PLUS II SYNC II SPACE II Eco V 64 V-net 72

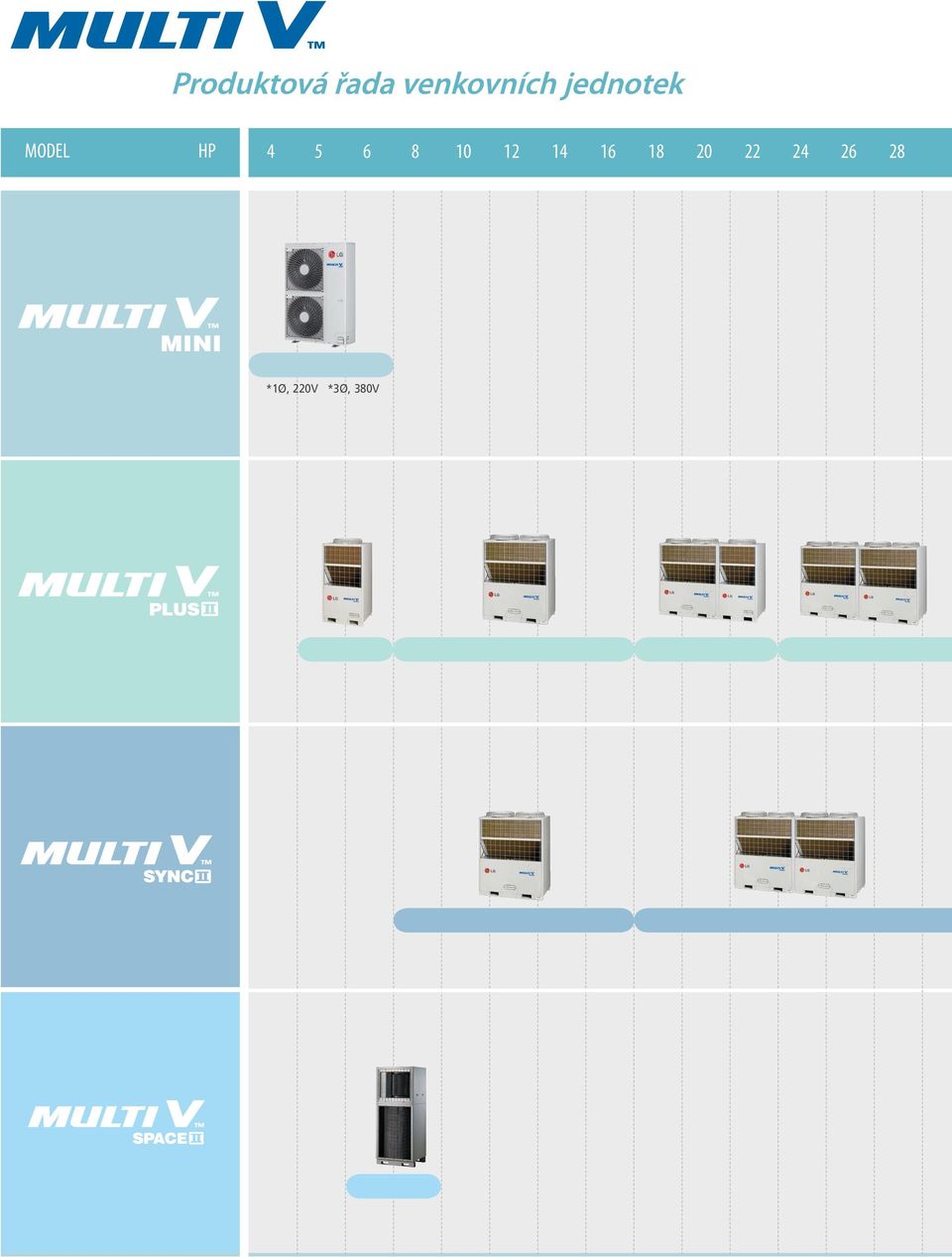

8 Produktová řada venkovních jednotek MODEL HP *1Ø, 220V *3Ø, 380V

9 MULTI V_Produktová řada venkovních jednotek Klimatizační systémy LG 06_07

10 Produktová řada vnitřních jednotek kw Btu / h 5k 7k 9k 12k SRAC Nástěnné série Kazetové Mirror 4 -cestné kazetové (570x570) 4 -cestné kazetové (840x840) 2 -cestné kazetové 1 -cestné kazetové Nízkotlaké Kanálové Zabudované Vysokotlaké Flexi Podstropní Parapetní Opláštěné Neopláštěné

11 4.5 15k k 24k 28k 36k 42k 48k 76k 96k MULTI V_Produktová řada vnitřních jednotek Klimatizační systémy LG 08_09

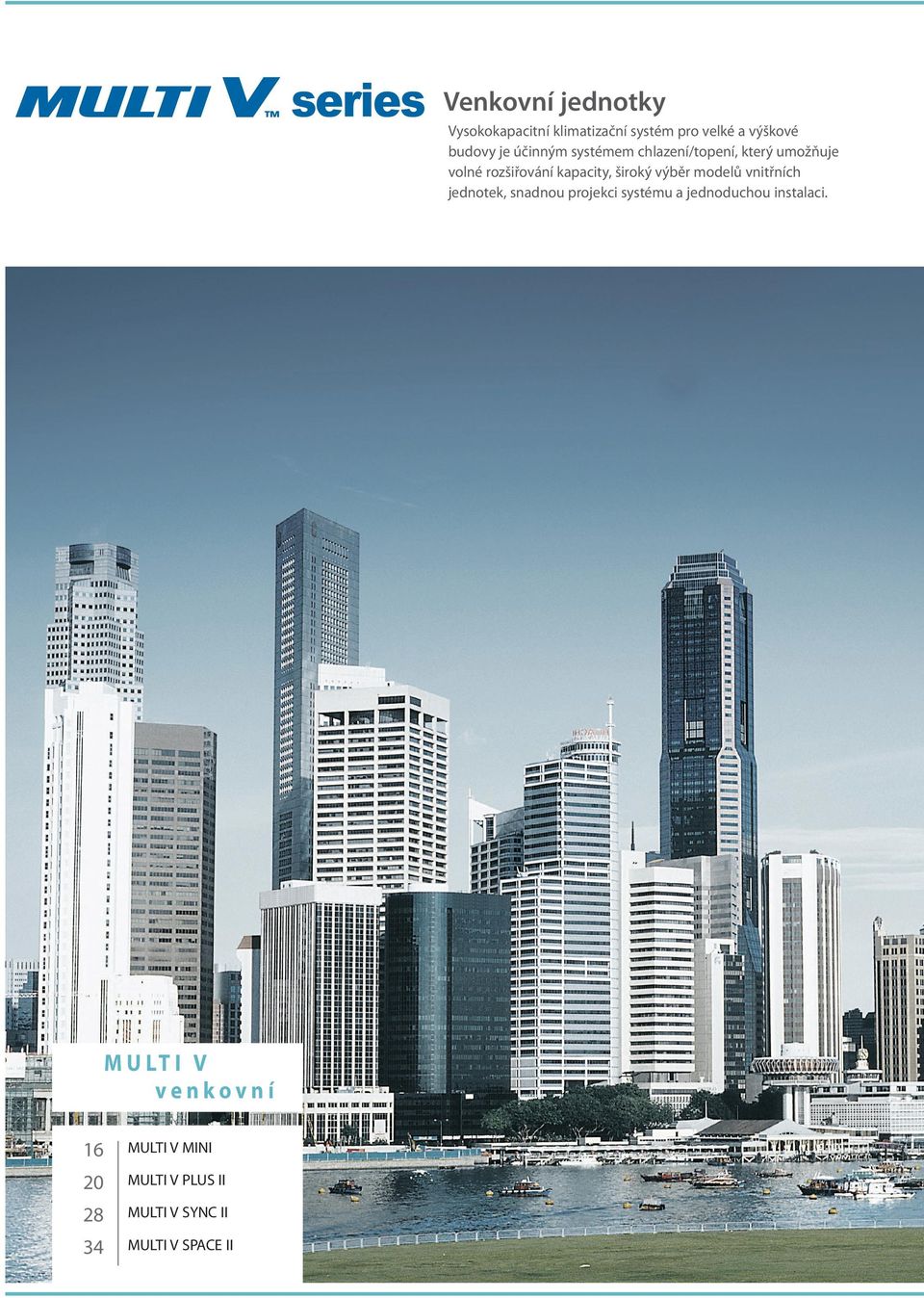

12 Venkovní Vysokokapacitní klimatizační systém pro velké a výškové budovy je účinným systémem chlazení/topení, který umožňuje volné rozšiřování kapacity, široký výběr modelů vnitřních jednotek, snadnou projekci systému a jednoduchou instalaci. M U LT I V venkovní 16 MULTI V MINI 20 MULTI V PLUS II 28 MULTI V SYNC II 34 MULTI V SPACE II

13 Venkovní _řada MULTI V Klimatizační systémy LG 10_11

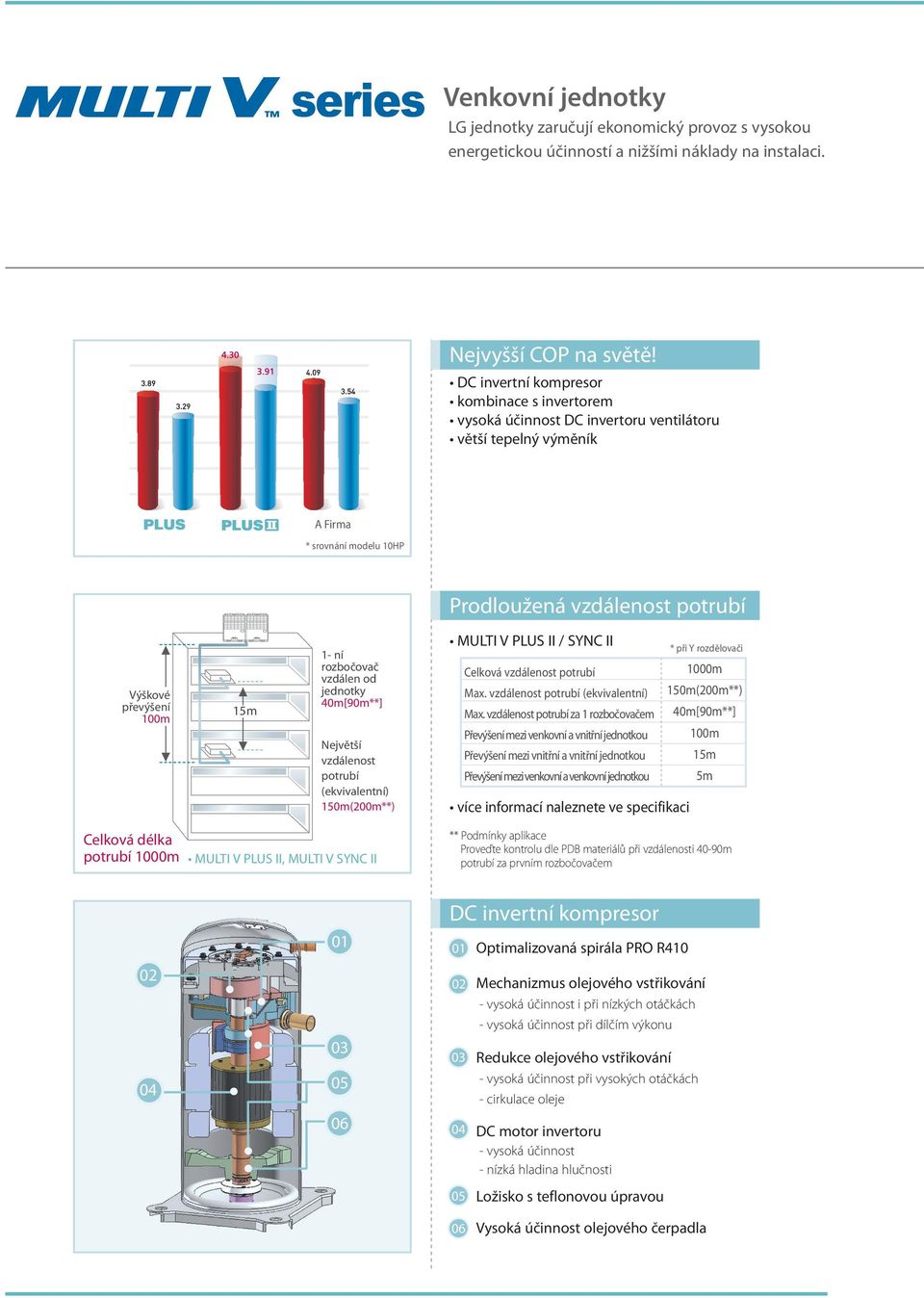

14 Venkovní LG zaručují ekonomický provoz s vysokou energetickou účinností a nižšími náklady na instalaci. Nejvyšší COP na světě! DC invertní kompresor kombinace s invertorem vysoká účinnost DC invertoru ventilátoru větší tepelný výměník A Firma * srovnání modelu 10HP Prodloužená vzdálenost potrubí Výškové převýšení 100m 15m 1- ní rozbočovač vzdálen od 40m[90m**] Největší vzdálenost potrubí (ekvivalentní) 150m(200m**) MULTI V PLUS II / SYNC II Celková vzdálenost potrubí Max. vzdálenost potrubí (ekvivalentní) Max. vzdálenost potrubí za 1 rozbočovačem Převýšení mezi venkovní a vnitřní jednotkou Převýšení mezi vnitřní a vnitřní jednotkou Převýšení mezi venkovní a venkovní jednotkou více informací naleznete ve specifikaci * při Y rozdělovači 1000m 150m(200m**) 40m[90m**] 100m 15m 5m Celková délka potrubí 1000m MULTI V PLUS II, MULTI V SYNC II ** Podmínky aplikace Proveďte kontrolu dle PDB materiálů při vzdálenosti 40-90m potrubí za prvním rozbočovačem DC invertní kompresor Optimalizovaná spirála PRO R410 Mechanizmus olejového vstřikování - vysoká účinnost i při nízkých otáčkách - vysoká účinnost při dílčím výkonu 03 Redukce olejového vstřikování - vysoká účinnost při vysokých otáčkách - cirkulace oleje DC motor invertoru - vysoká účinnost - nízká hladina hlučnosti Ložisko s teflonovou úpravou Vysoká účinnost olejového čerpadla

15 2009 Nová charakteristika MULTI V MINI / MULTI V PLUS II MULTI V SYNC II / MULTI V SPACE II Invertor Invertor Invertor Invertní kombinace vylepšená charakteristika a vysoké COP rychlejší přechod mezi dílčími výkony optimalizovaná kombinace s úsporou místa konkurenční cena řady jednotek - jednoduchá řada (z 16 modelů na 5 modelů) - jednoduché skladování a snadná logistika DC Invertní kompresor * 25~105Hz Konstantní rychlost kompresoru Další charakteristika DC Invertní motor ventilátoru - max. otáčky se zvýšili z 830 na 920 ot./min - snížená spotřeba el. energie o 30 až 40% 02 Větší plocha tepelného výměníku - účinnost výměníku zvýšena o 14% - ochrana proti korozi (Gold Fin) Nová PCB el. deska - 3-ciferný displej Větší plocha tepelného výměníku 3Ø řízení invertoru Dvojitý přepínač Řídící el. deska PCB Zvlněné žebro Široce mřížkované žebro 12_ Funkce černé skříňky - ukládání dat z posledních 3 min. provozu - rychlá a snadná diagnostika poruch Klimatizační systémy LG 01 Venkovní _řada MULTI V redukce celkové velikosti modelové

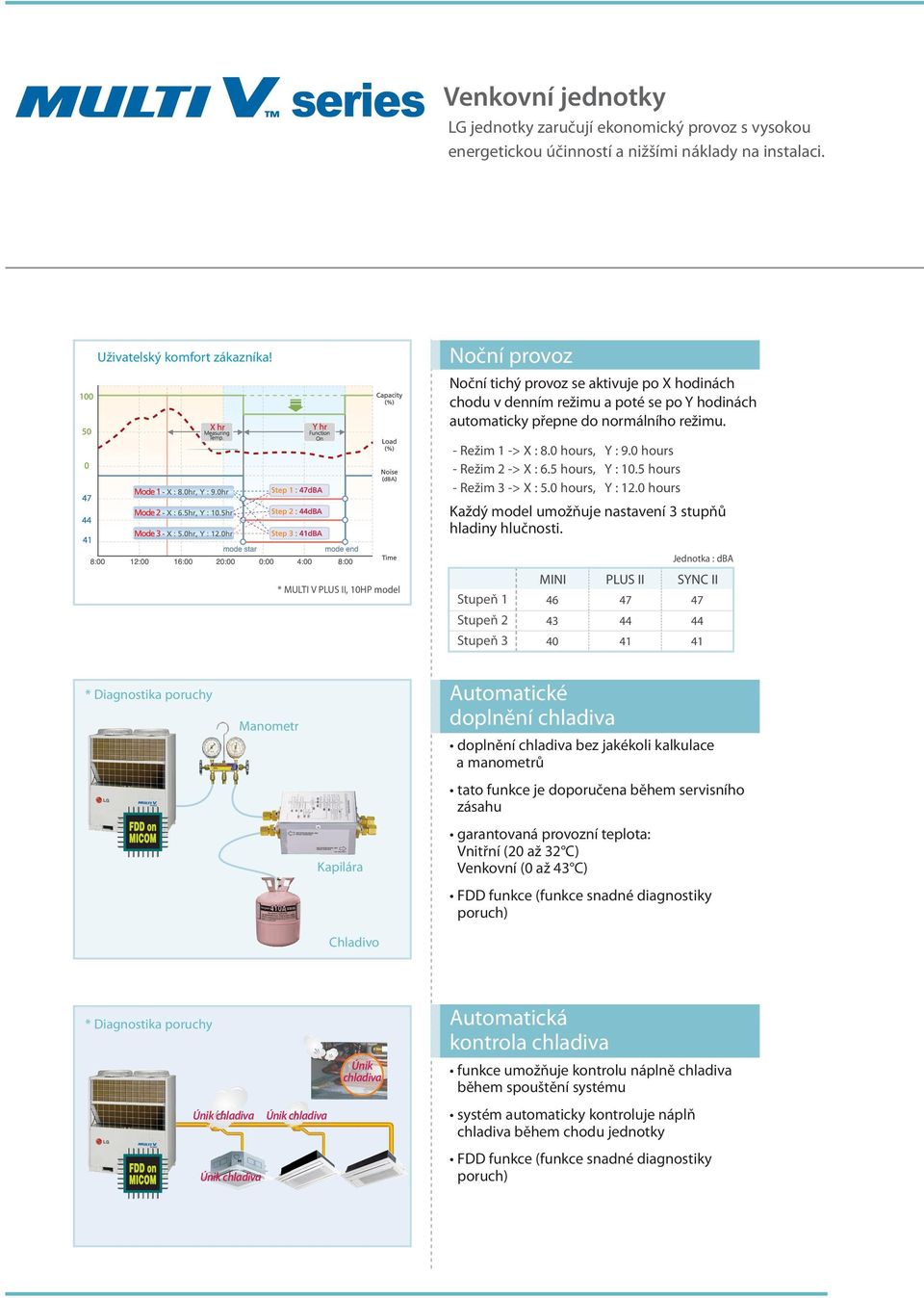

16 Venkovní LG zaručují ekonomický provoz s vysokou energetickou účinností a nižšími náklady na instalaci. Uživatelský komfort zákazníka! Noční provoz Noční tichý provoz se aktivuje po X hodinách chodu v denním režimu a poté se po Y hodinách automaticky přepne do normálního režimu. - Režim 1 -> X : 8.0 hours, Y : 9.0 hours - Režim 2 -> X : 6.5 hours, Y : 10.5 hours - Režim 3 -> X : 5.0 hours, Y : 12.0 hours Každý model umožňuje nastavení 3 stupňů hladiny hlučnosti. Jednotka : dba * MULTI V PLUS II, 10HP model Stupeň 1 Stupeň 2 Stupeň 3 MINI PLUS II SYNC II * Diagnostika poruchy Manometr Automatické doplnění chladiva doplnění chladiva bez jakékoli kalkulace a manometrů tato funkce je doporučena během servisního zásahu Kapilára garantovaná provozní teplota: Vnitřní (20 až 32 C) Venkovní (0 až 43 C) FDD funkce (funkce snadné diagnostiky poruch) Chladivo * Diagnostika poruchy Únik chladiva Automatická kontrola chladiva funkce umožňuje kontrolu náplně chladiva během spouštění systému Únik chladiva Únik chladiva Únik chladiva systém automaticky kontroluje náplň chladiva během chodu FDD funkce (funkce snadné diagnostiky poruch)

17 2009 Nová charakteristika MULTI V MINI / MULTI V PLUS II MULTI V SYNC II / MULTI V SPACE II Řízení Kontrola senzorů LG MV snadné spuštění systému a diagnostika monitorování systému a jednotlivých částí, např. kompresor, ventilátor, ventily, atd. Provozní status Centrální řízení Přehled cyklu Selekce modelu Automatická kontrola LATS MULTI V selekční program Venkovní _řada MULTI V CAD aplikace Konečná nabídka uživatelské rozhraní (verze Autocad) automatické navržení potrubí a kontrola Možnost volné dostupnosti: -> Klimatizační systémy LG 14_15
