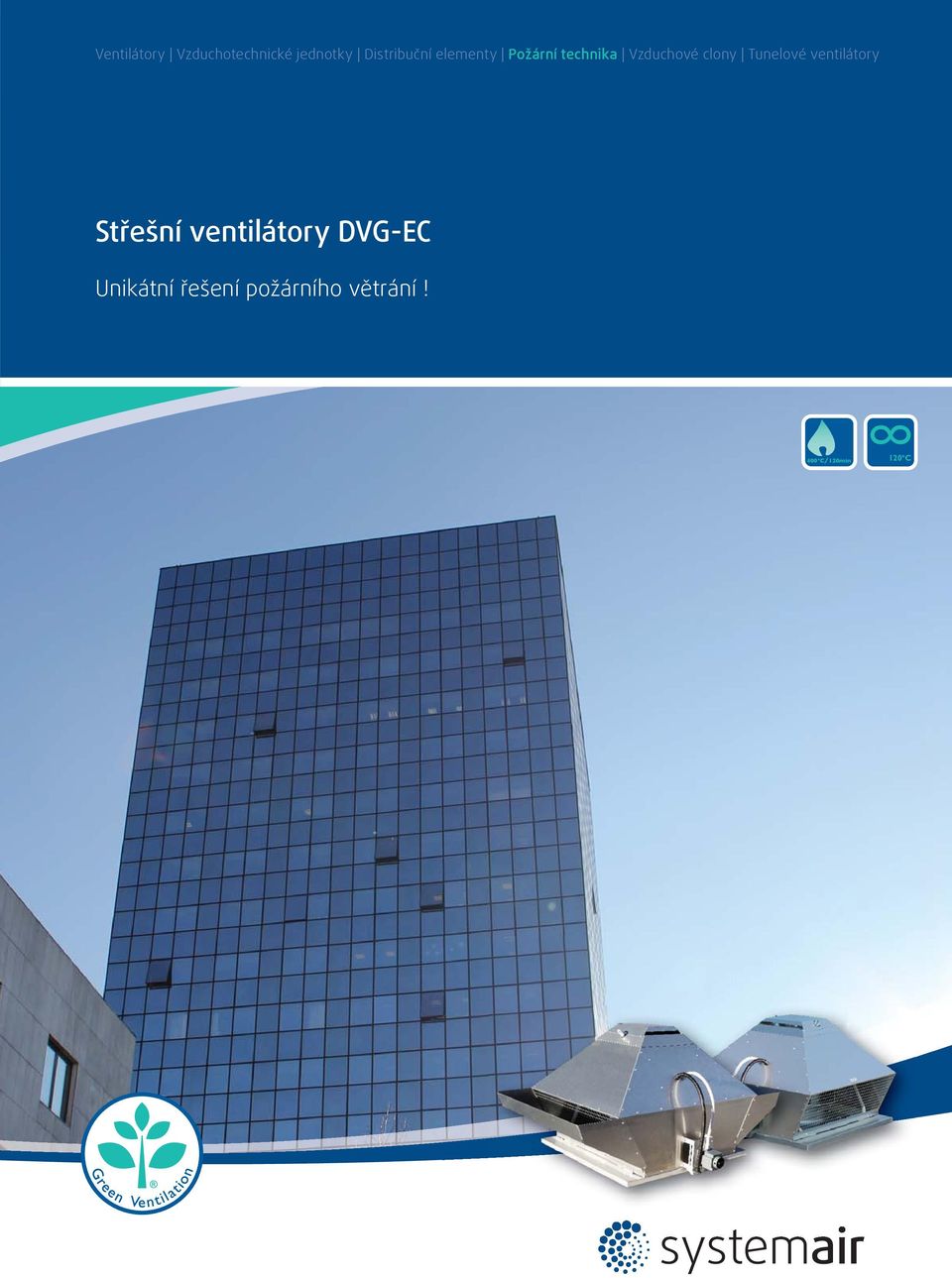

1 Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduchové clony Tunelové ventilátory Střešní ventilátory DVG-EC Unikátní řešení požárního větrání! 4 C/12min 12 C

2 2 Střešní ventilátory DVG-EC DVG-EC Radiální ventilátory pro odvod tepla a kouře (OTK) i běžné denní větrání Teplotní třída F4 (4 C/12min) Běžné denní větrání do 12 C (trvalý chod) Horizontální DVG-H nebo vertikální výtlak Servisní vypínač na plášti ventilátoru Široká řada příslušenství Testováno podle EN (LGAI, Barcelona) Vysoce účinný EC motor V souladu s ErP 29/125/EC platné od roku 213 Ovládací napětí -1V Možnost ovládání přes Modbus 4 C/12min 12 C DVG-EC jsou ventilátory primárně určené pro odvod tepla a kouře (OTK). Vybavené jsou však energeticky úspornými motory založenými na EC technologii. Tato unikátní technologie je velmi šetrná k životnímu prostředí. EC motory totiž díky svému provedení pracují bez skluzu a nevytváří tak ztrátový výkon. Oproti standardním AC motorům (asynchronní motory) tak spotřebují, pro daný výkon, výrazně méně elektrické energie. EC motory dosahují vysokých provozních úspor nejen při plném výkonu, ale především při nižších otáčkách, kde je i jejich účinnost výrazně vyšší. Dalšími důležitými výhodami EC motorů je jejich nízká hlučnost, schopnost pracovat i při velmi nízkých otáčkách a delší životnost díky nižší teplotě ve vinutí motorů. EC motory mají všechny ochranné a řídicí funkce integrované. Řídicí jednotka je zabudovaná přímo v plášti motoru. Motor lze jednoduše ovládat pouze signálem -1V. Standardem je možnost komunikace přes Modbus. Ventilátory mají certifikaci pro použití v duálním režimu, tzn. pro režim OTK i pro režim běžného denního větrání. S výhodou je lze použít například pro větrání garáží s plynulým řízením otáček dle koncentrace CO a v případě požáru s plným výkonem pro odvod tepla a kouře. Jsou určeny k montáži na střechy vytápěných objektů. Skříň ventilátoru je vyrobena z hliníku, základová deska a oběžné kolo s dozadu zahnutými lopatkami jsou vyrobeny z pozinkovaného ocelového plechu. Motor je umístěn mimo proud vzduchu a je ochlazován čerstvým vzduchem. Standardní výbavou je servisní vypínač na plášti ventilátoru. Technická data Číslo výrobku Typ Nominální napětí Příkon [kw] Proud [A] Max. půtok vzd. Otáčky [min -1 ] Hladina akust. tlaku v 4/1 m [db(a)] Hmotnost [kg] Schéma zapojení DVG-H 355EC/F4 1~23V,4 1, /53 41 č DVG-H 45EC/F4 1~23V, /6 53 č DVG-H 56EC/F4 3~4V 2,42 3, /69 11 č DVG-H 63EC/F4 3~4V 5, /72 11 č DVG-H 8EC/F4 3~4V 4,865 7, / č EC/F4 1~23V,4 1, /5 43 č EC/F4 1~23V, /58 57 č EC/F4 3~4V 2,49 3, /67 16 č EC/F4 3~4V 5, / č EC/F4 3~4V 4,79 7, / č. 2 Třída izolace motoru F; Třída krytí motoru IP54

3 Střešní ventilátory DVG-EC 3 Rozměry Příslušenství DVG A B ø E F G ø df (nxm) H1 H (6xM8) (6xM8) (8xM8) (8xM8) (8xM8) SSGE/F tlumící průchod /F DVG-H/F FDGE/F střešní průchod FDG/F střešní nástavec SSG/F tlumící nástavec ASG/F adaptér ASFV příruba DVG příklady instalace zpětná klapka SSG/F Tlumící nástavec ASG/F Adaptér Zpětná klapka Pružná manžeta Zpětná klapka SSG/F Tlumící nástavec ASG/F Adaptér Pružná manžeta pružná manžeta Zpětná klapka Zpětná klapka Pružná manžeta FDG/F Střešní nástavec SSGE/F ( FDGE/F ) Tlumící průchod (střešní průchod) ASG/F Adaptér Pružná manžeta

4 4 Střešní ventilátory DVG-EC Výkonnové charakteristiky Horizontální výtlak DVG-H DVG-H 355EC/F DVG-H 45EC/F4 DVG-H 56EC/F DVG-H 63EC/F4 DVG-H 8EC/F

5 Střešní ventilátory DVG-EC 5 Vertikální výtlak EC/F EC/F4 56EC/F EC/F4 8EC/F

6 6 Střešní ventilátory DVG-EC Schéma zapojení Č. 1 (1~23V) Napájení - Připojení v servisním vypínači Konektory pro připojeni externí regulace - EC regulátor EC motor Maximální průřez kabelů pro přívodní napětí: 2,5mm 2 (4 mm 2 bez jádra a pouzdra) Kabelové průchodky v servisním vypínači pro přívod napětí: 2xM2x1.5, 1xM12x1.5 Servisní vypínač ZAP-VYP, 6-pólový + 1 x NC Max. průřez kabelů pro připojení regulace: 1,5 mm 2 Kabelové průchodky regulační části: 2xM2x1.5 Č. 2 (3~4V) Konektory pro připojeni externí regulace - EC regulátor EC motor Napájení - Připojení v servisním vypínači Elektrické příslušenství Maximální průřez kabelů pro přívod napětí: 2,5mm 2 (4 mm 2 bez jádra a pouzdra) Kabelové průchodky v servisním vypínači pro přívod napětí: 2xM2x1.5, 1xM12x1.5 Servisní vypínač ZAP-VYP, 6-pólový + 1 x NC Max. průřez kabelů pro připojení regulace: 1,5 mm 2 Kabelové průchodky regulační části: 2x M2x1.5 MTP 1, 1K Regulátor otáček..1v MTV-1/1 Regulátor otáček..1v

7 Střešní ventilátory DVG-EC 7 DVG-EC příklad připojení Elektronika ventilátoru PC SCADA ModBUS Monitorování chodu DVG-EC Střešní průchod Regulátor výkonu dle množství CO Max. výkon v případě požáru Denní větrání IR-detektor požáru Detektor kouře Požár Kouř CO senzor GARÁŽ Systém požárního alarmu
