1 Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduchové clony Tunelové ventilátory Topvex SX/C, TX/C Kompaktní rekuperační jednotka s protiproudým výměníkem ready ecodesign

2 2 Kompaktní vzduchotechnické jednotky Topvex SX/C Až 85% účinnost protiproudého deskového rekuperátoru Nízkoenergetické EC motory Splňující směrnici Ecodesign 216 i 218 Elektrický nebo vodní ohřev vzduchu Vestavěný řídicí systém (plug&play) s ovladačem S-E3-DSP Regulace CAV nebo VAV (jako příslušenství) Unikátní systém protimrazové ochrany rekuperátoru Potřebná šířka transportního otvoru je pouze 9 mm Vnitřní i venkovní instalace Pravé i levé provedení ready ecodesign Jednotky Topvex SX/C plně splňují požadavky na Ekodesign větracích jednotek pro rok 216 i 218, které jsou definovány nařízením Komise EU č. 1253/214. Topvex SX/C je řada kompaktních rekuperačních jednotek určených k větrání kancelářských a obchodních prostor, škol a různých podobných objektů. Jednotky s deskovým výměníkem se používají zejména tam, kde je třeba zcela oddělit přívodní a odvodní vzduch. Jednotky jsou navrženy tak, aby vyhovovaly nejnovějším požadavkům na vysokou účinnost rekuperace a nízkou spotřebu energie. Jednotka Topvex SX/C 3-6 se skládá z kapsových filtrů F7/M5, elektrického nebo vodního ohřívače, protiproudého deskového rekuperátoru a radiálních ventilátorů s nízkoenergetickými EC motory. EC motory mají při regulaci otáček až o 2/3 nižší energetickou náročnost než standardní asynchronní motory. Dvojitý plášť je vyroben z AluZinc 185 plechu s třídou korozní odolnosti C4 a vnitřní tepelnou a protihlukovou izolací z minerální vlny s tloušťkou izolace 5 mm. Velká inspekční dvířka a snadno vyjímatelné hlavní komponenty zjednodušují údržbu a servis. Jednotka je určena pro vnitřní i venkovní instalaci. Při venkovní instalaci se doporučuje zajistit vnitřní prostor jednotky proti zámraze. Jednotka Topvex SX/C je vybavena plně propojeným vestavěným řídicím systémem umístěným uvnitř jednotky včetně teplotních čidel a ovladače S-E3-DSP s 1 m dlouhým kabelem. Maximální délka kabelu mezi ovladačem a jednotkou je 1 m. Vestavěný řídicí systém je již z výroby přednastaven tzn., že po montáži je třeba nastavit pouze aktuální čas a datum, týdenní program, požadovanou teplotu a průtok vzduchu popř. tlak. Řídicí systém zajišťuje provoz na nastavené otáčky (vysoké/nízké), popř. regulaci konstantního průtoku vzduchu (CAV) nebo tlaku (VAV) dle objednaného příslušenství. Při zanesení filtru nebo změně tlakového poměru v potrubní trase se automaticky udržuje nastavený průtok (CAV) nebo tlak vzduchu (VAV). Přepínání mezi vysokými a nízkými otáčkami může být zajištěno prostřednictvím různých čidel, např. CO 2, vlhkosti, pohybu apod. Požadovaná teplota vzduchu v přechodném období je zajištěna pomocí deskového protiproudého rekuperátoru s plynule řízeným obtokem. V zimním nebo letním období je teplota udržována ohřívačem nebo chladičem vzduchu. K dispozici je i funkce volného nočního chlazení (Free cooling), rekuperace chladu popř. průtok vzduchu s kompenzací dle venkovní teploty. Vodní ohřívač je vyráběn v dvou variantách HWH/ HWL pro nízkoteplotní a vysokoteplotní spád. Chladič je nutné specifikovat jako příslušenství a musí být umístěn v potrubní trase. Zanesení filtrů je snímáno tlakovým čidlem. Protiproudý deskový výměník je vybaven plynule řízenou obtokovou klapkou, která řídí účinnost rekuperace jak v zimním, tak letním období a zároveň zajišťuje odmrazování rekuperátoru. Automatická odmrazovací funkce se aktivuje hned po vytvoření námrazy na výměníku a je spuštěna pouze do doby, než se námraza neodstraní. Dynamické tlakové čidlo zajišťuje velkou přesnost odmrazování i při různém průtoku vzduchu. Odvod kondenzátu se nachází na spodní straně jednotky. Komponenty jako klapka se servopohonem, pružné manžety, moduly ESH, čidla CO 2 popř. směšovací uzel se musí specifikovat jako příslušenství. Regulátor Corrigo je standardně vybaven pro BMS řízení komunikací Modbus RTU, Modbus TCP/IP, Bacnet/IP, WEB server.

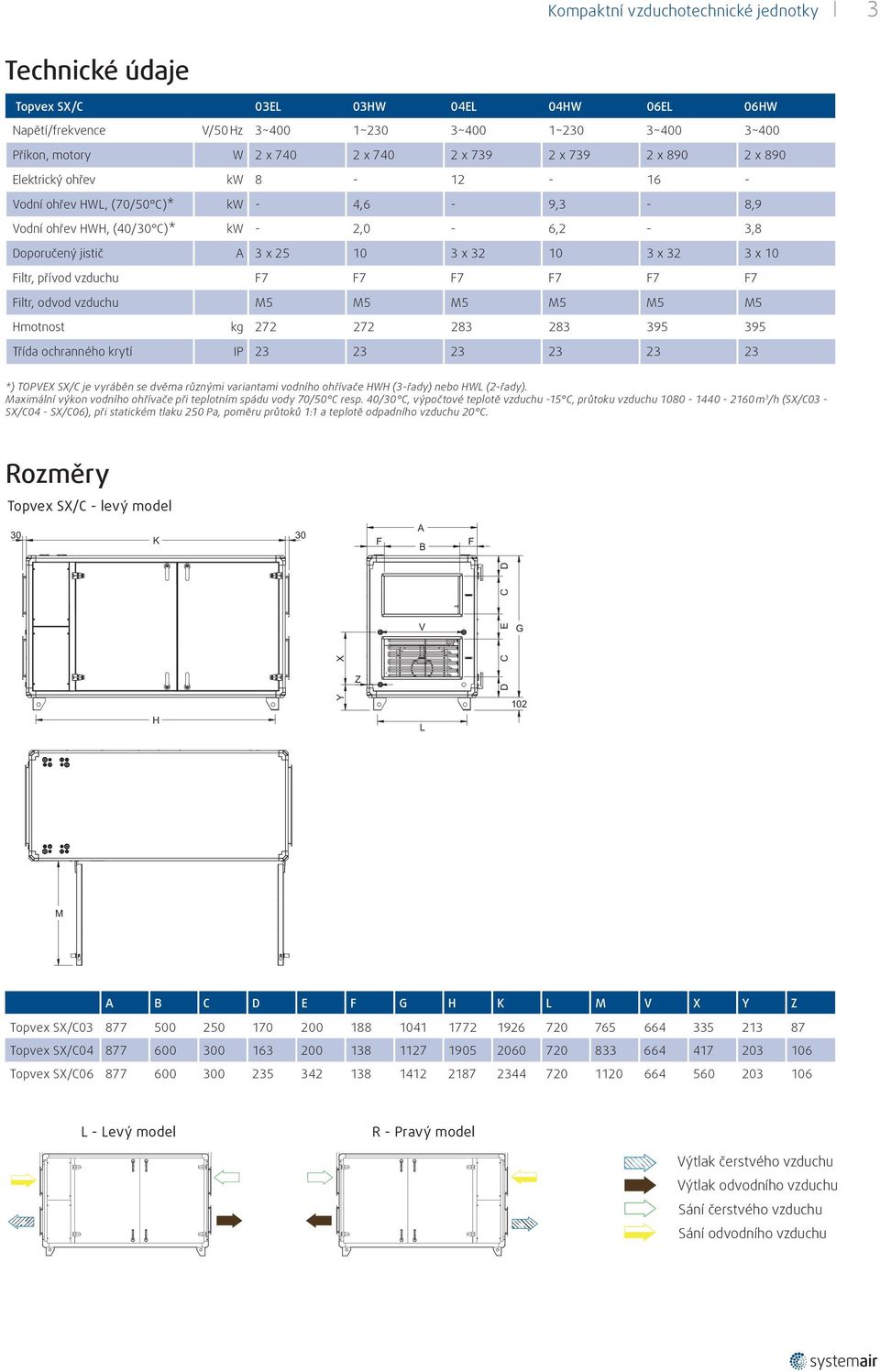

3 Kompaktní vzduchotechnické jednotky 3 Technické údaje Topvex SX/C 3EL 3HW 4EL 4HW 6EL 6HW Napětí/frekvence V/5 Hz 3~4 1~23 3~4 1~23 3~4 3~4 Příkon, motory W 2 x 74 2 x 74 2 x x x 89 2 x 89 Elektrický ohřev kw Vodní ohřev HWL, (7/5 C)* kw - 4,6-9,3-8,9 Vodní ohřev HWH, (4/3 C)* kw - 2, - 6,2-3,8 Doporučený jistič A 3 x x x 32 3 x 1 Filtr, přívod vzduchu F7 F7 F7 F7 F7 F7 Filtr, odvod vzduchu M5 M5 M5 M5 M5 M5 Hmotnost kg Třída ochranného krytí IP *) TOPVEX SX/C je vyráběn se dvěma různými variantami vodního ohřívače HWH (3-řady) nebo HWL (2-řady). Maximální výkon vodního ohřívače při teplotním spádu vody 7/5 C resp. 4/3 C, výpočtové teplotě vzduchu -15 C, průtoku vzduchu m 3 /h (SX/C3 - SX/C4 - SX/C6), při statickém tlaku 25 Pa, poměru průtoků 1:1 a teplotě odpadního vzduchu 2 C. Rozměry Topvex SX/C - levý model 3 3 K F A B F V X E C C D G Z D Y 12 H L M A B C D E F G H K L M V X Y Z Topvex SX/C Topvex SX/C Topvex SX/C L - Levý model R - Pravý model Výtlak čerstvého vzduchu Výtlak odvodního vzduchu Sání čerstvého vzduchu Sání odvodního vzduchu

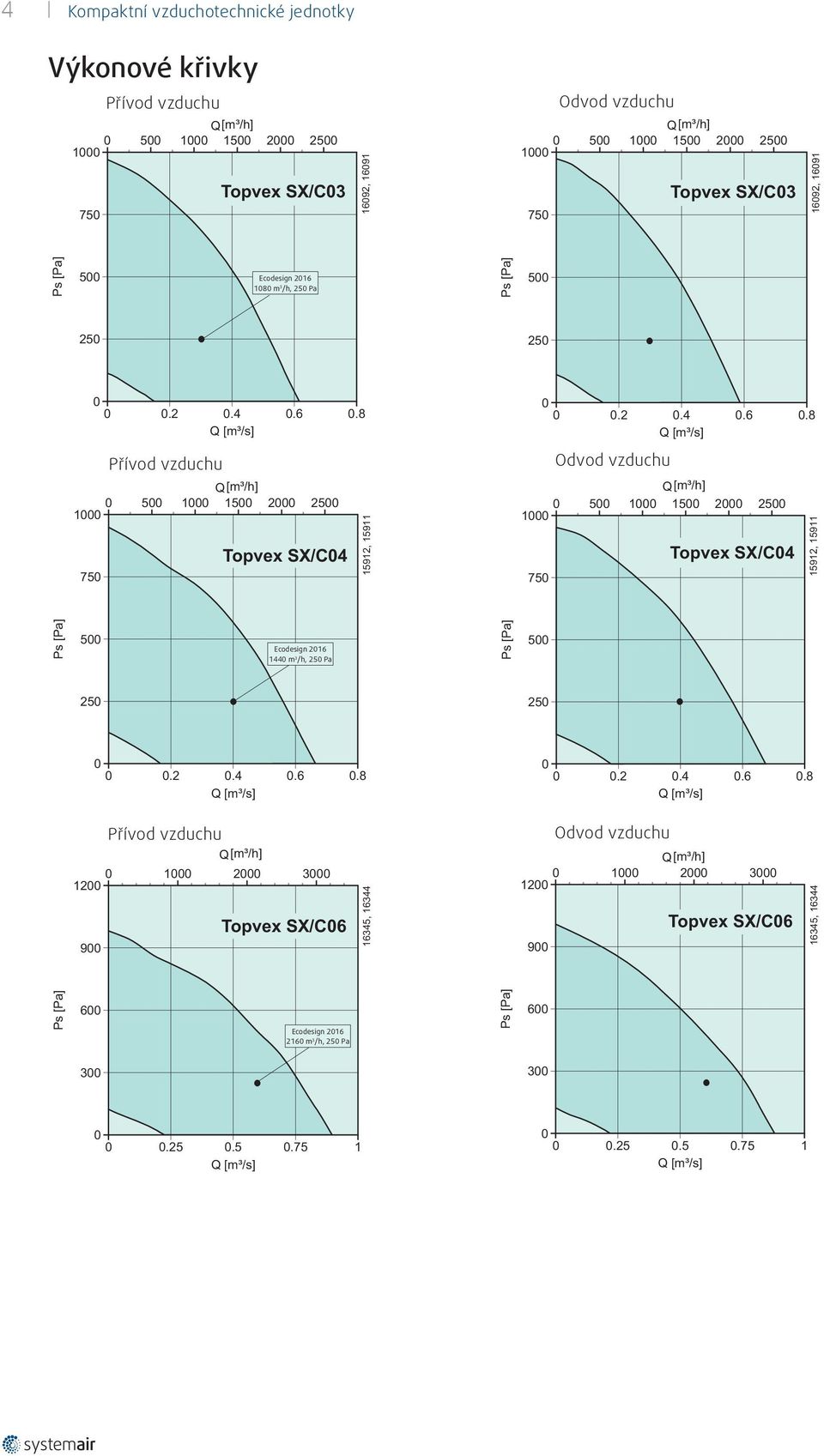

4 4 Kompaktní vzduchotechnické jednotky Výkonové křivky Přívod vzduchu Topvex SX/C3 1692, 1691 Odvod vzduchu Topvex SX/C3 1692, Ecodesign m 3 /h, 25 Pa Přívod vzduchu Topvex SX/C , Odvod vzduchu Topvex SX/C , Ecodesign m 3 /h, 25 Pa Přívod vzduchu [m³/h] Q Topvex SX/C , Odvod vzduchu Topvex SX/C , Ecodesign m 3 /h, 25 Pa

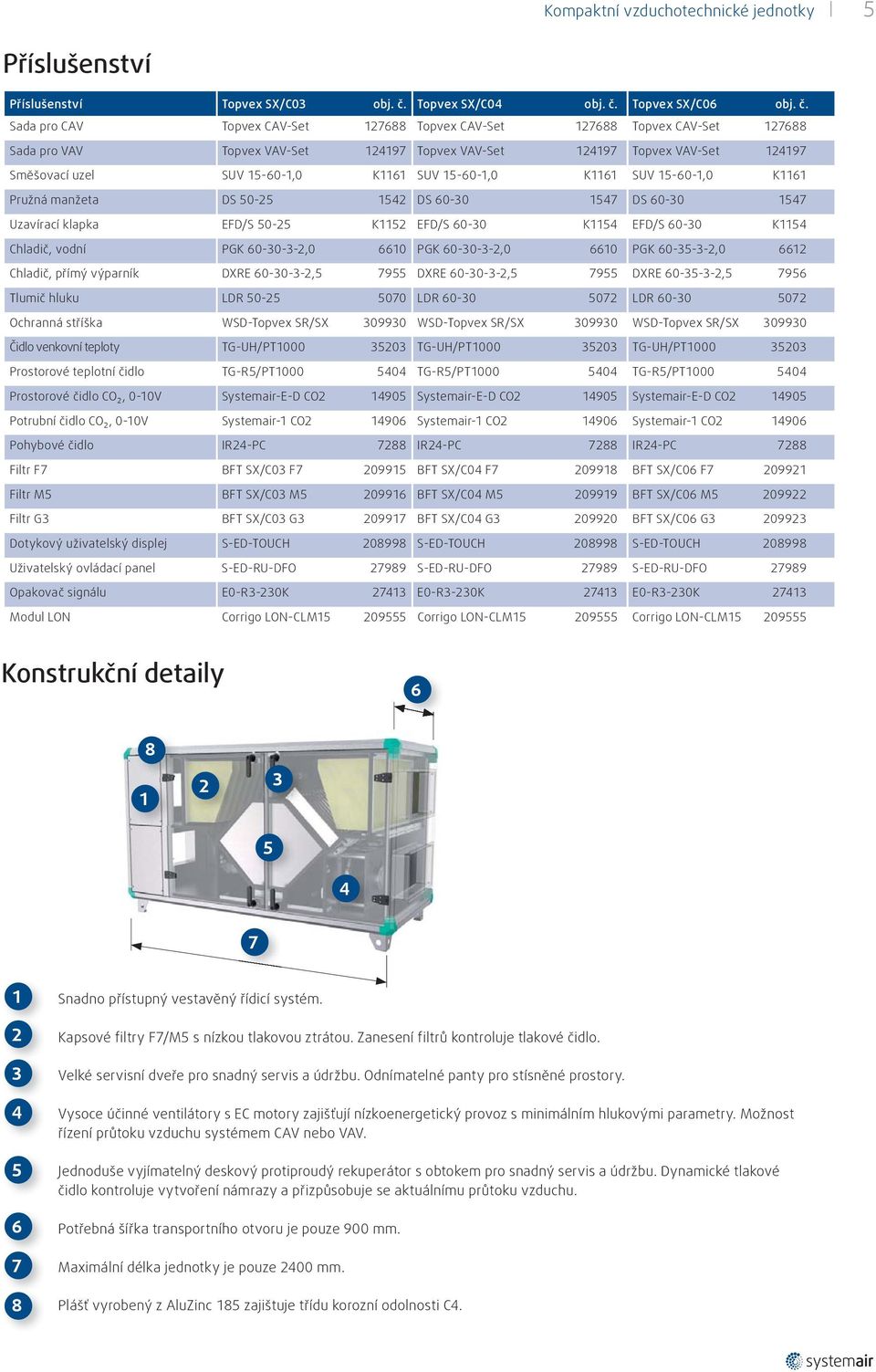

5 Kompaktní vzduchotechnické jednotky 5 Příslušenství Příslušenství Topvex SX/C3 obj. č. Topvex SX/C4 obj. č. Topvex SX/C6 obj. č. Sada pro CAV Topvex CAV-Set Topvex CAV-Set Topvex CAV-Set Sada pro VAV Topvex VAV-Set Topvex VAV-Set Topvex VAV-Set Směšovací uzel SUV , K1161 SUV , K1161 SUV , K1161 Pružná manžeta DS DS DS Uzavírací klapka EFD/S 5-25 K1152 EFD/S 6-3 K1154 EFD/S 6-3 K1154 Chladič, vodní PGK , 661 PGK , 661 PGK , 6612 Chladič, přímý výparník DXRE , DXRE , DXRE , Tlumič hluku LDR LDR LDR Ochranná stříška WSD-Topvex SR/SX 3993 WSD-Topvex SR/SX 3993 WSD-Topvex SR/SX 3993 Čidlo venkovní teploty TG-UH/PT TG-UH/PT TG-UH/PT Prostorové teplotní čidlo TG-R5/PT1 544 TG-R5/PT1 544 TG-R5/PT1 544 Prostorové čidlo CO₂, -1V Systemair-E-D CO Systemair-E-D CO Systemair-E-D CO Potrubní čidlo CO₂, -1V Systemair-1 CO Systemair-1 CO Systemair-1 CO Pohybové čidlo IR24-PC 7288 IR24-PC 7288 IR24-PC 7288 Filtr F7 BFT SX/C3 F BFT SX/C4 F BFT SX/C6 F Filtr M5 BFT SX/C3 M BFT SX/C4 M BFT SX/C6 M Filtr G3 BFT SX/C3 G BFT SX/C4 G BFT SX/C6 G Dotykový uživatelský displej S-ED-TOUCH S-ED-TOUCH S-ED-TOUCH Uživatelský ovládací panel S-ED-RU-DFO S-ED-RU-DFO S-ED-RU-DFO Opakovač signálu E-R3-23K E-R3-23K E-R3-23K Modul LON Corrigo LON-CLM Corrigo LON-CLM Corrigo LON-CLM Konstrukční detaily Snadno přístupný vestavěný řídicí systém. Kapsové filtry F7/M5 s nízkou tlakovou ztrátou. Zanesení filtrů kontroluje tlakové čidlo. Velké servisní dveře pro snadný servis a údržbu. Odnímatelné panty pro stísněné prostory. Vysoce účinné ventilátory s EC motory zajišťují nízkoenergetický provoz s minimálním hlukovými parametry. Možnost řízení průtoku vzduchu systémem CAV nebo VAV. Jednoduše vyjímatelný deskový protiproudý rekuperátor s obtokem pro snadný servis a údržbu. Dynamické tlakové čidlo kontroluje vytvoření námrazy a přizpůsobuje se aktuálnímu průtoku vzduchu. Potřebná šířka transportního otvoru je pouze 9 mm. Maximální délka jednotky je pouze 24 mm. Plášť vyrobený z AluZinc 185 zajištuje třídu korozní odolnosti C4.

6 6 Kompaktní vzduchotechnické jednotky Příklady instalací čidel a modulů DXRE + modul ESH-28H/DX PGK + modul ESH-28CW TG-UHT/PT1 TG-KH/PT1 (součást dodávky) TG-R5/PT1 Instalace čidla teploty u potrubního chladiče Instalace teplotních čidel při volném chlazení, doporučená čidla je třeba objednat jako příslušenství. Čidlo CO 2-1 V nebo ON/OFF max 1 m S-E3-DSP (součást dodávky) Instalace čidla CO 2 s výstupem - 1 V nebo ON/OFF, doporučené čidlo je třeba objednat jako příslušenství. Maximální vzdálenost kabelu mezi ovladačem a jednotkou E-E3-23K S-E3-DSP (součást dodávky) 1 x 23 V Ovládání až 6 ks jednotek Topvex pomocí 1ks ovladače

7 Kompaktní vzduchotechnické jednotky 7 Topvex TX/C Až 85% účinnost protiproudého deskového rekuperátoru Nízkoenergetické EC motory Splňující směrnici Ecodesign 216 i 218 Elektrický nebo vodní ohřev vzduchu Vestavěný řídicí systém (plug&play) s ovladačem S-E3-DSP Regulace CAV nebo VAV (jako příslušenství) Unikátní systém protimrazové ochrany rekuperátoru Vnitřní instalace Pravé i levé provedení ready ecodesign Jednotky Topvex TX/C plně splňují požadavky na Ekodesign větracích jednotek pro rok 216 i 218, které jsou definovány nařízením Komise EU č. 1253/214. Topvex TX/C je řada kompaktních rekuperačních jednotek určených k větrání kancelářských a obchodních prostor, škol a různých podobných objektů. Jednotky s deskovým výměníkem se používají zejména tam, kde je třeba zcela oddělit přívodní a odvodní vzduch. Jednotky jsou navrženy tak, aby vyhovovaly nejnovějším požadavkům na vysokou účinnost rekuperace a nízkou spotřebu energie. Jednotka Topvex TX/C 3-6 se skládá z kapsových filtrů F7/M5, elektrického nebo vodního ohřívače, protiproudého deskového rekuperátoru a radiálních ventilátorů s nízkoenergetickými EC motory. EC motory mají při regulaci otáček až o 2/3 nižší energetickou náročnost než standardní asynchronní motory. Dvojitý plášť je vyroben z AluZinc 185 plechu s třídou korozní odolnosti C4 a vnitřní tepelnou a protihlukovou izolací z minerální vlny s tloušťkou izolace 5 mm. Velká inspekční dvířka a snadno vyjímatelné hlavní komponenty zjednodušují údržbu a servis. Jednotka je určena pro vnitřní instalaci. Jednotka Topvex TX/C je vybavena plně propojeným vestavěným řídicím systémem umístěným uvnitř jednotky včetně teplotních čidel a ovladače S-E3-DSP s 1 m dlouhým kabelem. Maximální délka kabelu mezi ovladačem a jednotkou je 1 m. Vestavěný řídicí systém je již z výroby přednastaven tzn., že po montáži je třeba nastavit pouze aktuální čas a datum, týdenní program, požadovanou teplotu a průtok vzduchu popř. tlak. Řídicí systém zajišťuje provoz na nastavené otáčky (vysoké/nízké), popř. regulaci konstantního průtoku vzduchu (CAV) nebo tlaku (VAV) dle objednaného příslušenství. Při zanesení filtru nebo změně tlakového poměru v potrubní trase se automaticky udržuje nastavený průtok (CAV) nebo tlak vzduchu (VAV). Přepínání mezi vysokými a nízkými otáčkami může být zajištěno prostřednictvím různých čidel, např. CO 2, vlhkosti, pohybu apod. Požadovaná teplota vzduchu v přechodném období je zajištěna pomocí deskového protiproudého rekuperátoru s plynule řízeným obtokem. V zimním nebo letním období je teplota udržována ohřívačem nebo chladičem vzduchu. K dispozici je i funkce volného nočního chlazení (Free cooling), rekuperace chladu popř. průtok vzduchu s kompenzací dle venkovní teploty. Vodní ohřívač je vyráběn v dvou variantách HWH/ HWL pro nízkoteplotní a vysokoteplotní spád. Chladič je nutné specifikovat jako příslušenství a musí být umístěn v potrubní trase. Zanesení filtrů je snímáno tlakovým čidlem. Protiproudý deskový výměník je vybaven plynule řízenou obtokovou klapkou, která řídí účinnost rekuperace jak v zimním, tak letním období a zároveň zajišťuje odmrazování rekuperátoru. Automatická odmrazovací funkce se aktivuje hned po vytvoření námrazy na výměníku a je spuštěna pouze do doby, než se námraza neodstraní. Dynamické tlakové čidlo zajišťuje velkou přesnost odmrazování i při různém průtoku vzduchu. Odvod kondenzátu se nachází na spodní straně jednotky. Komponenty jako klapka se servopohonem, pružné manžety, moduly ESH, čidla CO 2 popř. směšovací uzel se musí specifikovat jako příslušenství. Regulátor Corrigo je standardně vybaven pro BMS řízení komunikací Modbus RTU, Modbus TCP/IP, Bacnet/IP, WEB server.

8 8 Kompaktní vzduchotechnické jednotky Technické údaje Topvex TX/C 3EL 3HW 4EL 4HW 6EL 6HW Napětí/frekvence V/5 Hz 3~4 Kompaktní vzduchotechnické jednotky 1~23 3~4 1~23 3~4 3~4 Příkon, motory W 2 x x x 74 2 x 74 2 x x 895 Elektrický ohřev kw Vodní ohřev HWL, (7/5 C)* kw - 4,5-8,3-8, Vodní ohřev HWH, (4/3 C)* kw - 1,7-4,4-2,5 Doporučený jistič A 3 x x x 32 3 x 1 Filtr, přívod vzduchu F7 F7 F7 F7 F7 F7 Filtr, odvod vzduchu M5 M5 M5 M5 M5 M5 Hmotnost kg Třída ochranného krytí IP *) TOPVEX TX/C je vyráběn se dvěma různými variantami vodního ohřívače HWH (3-řady) nebo HWL (2-řady). Maximální výkon vodního ohřívače při teplotním spádu vody 7/5 C resp. 4/3 C, výpočtové teplotě vzduchu -15 C, průtoku vzduchu m 3 /h (TX/C3 - TX/C4 - TX/C6), při statickém tlaku 25 Pa, poměru průtoků 1:1 a teplotě odpadního vzduchu 2 C. Rozměry Topvex TX/C3 - levý model Topvex TX/C4-6 - levý model 12 B 58 D A E C 45 F G H I J O K K L L K K ØM 87 N 12 A B C D E F G H I J K L M N O Topvex TX/C Topvex TX/C Topvex TX/C L - Levý model R - Pravý model Výtlak čerstvého vzduchu Výtlak odvodního vzduchu Sání čerstvého vzduchu Sání odvodního vzduchu

9 Kompaktní vzduchotechnické jednotky 9 Výkonové křivky 75 Přívod vzduchu Topvex TX/C , Odvod vzduchu Topvex TX/C , Ecodesign m 3 /h, 25 Pa Přívod vzduchu Odvod vzduchu [m³/h] Q Topvex TX/C , Topvex TX/C , Ecodesign m 3 /h, 25 Pa Přívod vzduchu Odvod vzduchu Topvex TX/C , Topvex TX/C , Ecodesign m 3 /h, 25 Pa

10 1 Kompaktní vzduchotechnické jednotky Příslušenství Příslušenství Topvex TX/C3 obj. č. Topvex TX/C4 obj. č. Topvex TX/C6 obj. č. Sada pro CAV Topvex CAV-Set Topvex CAV-Set Topvex CAV-Set Sada pro VAV Topvex VAV-Set Topvex VAV-Set Topvex VAV-Set Směšovací uzel SUV , K1161 SUV , K1161 SUV , K1161 Pružná manžeta FK DS DS Uzavírací klapka EFD/S 315 K1146 EFD/S 5-3 K1153 EFD/S 6-3 K1154 Chladič, vodní PGK , 666 PGK , 668 PGK , 6612 Chladič, přímý výparník DXRE , DXRE , DXRE , Tlumič hluku LDC 315/ LDR LDR Čidlo venkovní teploty TG-UH/PT TG-UH/PT TG-UH/PT Potrubní teplotní čidlo TG-KH/PT TG-KH/PT TG-KH/PT Prostorové teplotní čidlo TG-R5/PT1 544 TG-R5/PT1 544 TG-R5/PT1 544 Prostorové čidlo CO₂, -1V Systemair-E-D CO Systemair-E-D CO Systemair-E-D CO Potrubní čidlo CO₂, -1V Systemair-1 CO Systemair-1 CO Systemair-1 CO Pohybové čidlo IR24-PC 7288 IR24-PC 7288 IR24-PC 7288 Filtr F7 BFT TX/C3 F BFT TX/C4 F BFT TX/C6 F Filtr M5 BFT TX/C3 M BFT TX/C4 M BFT TX/C6 M Filtr G3 BFT TX/C3 G BFT TX/C4 G BFT TX/C6 G Dotykový uživatelský displej S-ED-TOUCH S-ED-TOUCH S-ED-TOUCH Uživatelský ovládací panel S-ED-RU-DFO S-ED-RU-DFO S-ED-RU-DFO Opakovač signálu E-R3-23K E-R3-23K E-R3-23K Modul LON Corrigo LON-CLM Corrigo LON-CLM Corrigo LON-CLM Konstrukční detaily Snadno přístupný vestavěný řídicí systém. Kapsové filtry F7/M5 s nízkou tlakovou ztrátou. Zanesení filtrů kontroluje tlakové čidlo. Velké servisní dveře pro snadný servis a údržbu. Odnímatelné panty pro stísněné prostory. Vysoce účinné ventilátory s EC motory zajišťují nízkoenergetický provoz s minimálním hlukovými parametry. Možnost řízení průtoku vzduchu systémem CAV nebo VAV. Jednoduše vyjímatelný deskový protiproudý rekuperátor s obtokem pro snadný servis a údržbu. Dynamické tlakové čidlo kontroluje vytvoření námrazy a přizpůsobuje se aktuálnímu průtoku vzduchu. Plášť vyrobený z AluZinc 185 zajištuje třídu korozní odolnosti C4. Potřebná šířka transportního otvoru je pouze 9 mm.

11 Kompaktní vzduchotechnické jednotky 11 Příklady instalací čidel a modulů DXRE + modul ESH-28H/DX PGK + modul ESH-28CW TG-KH/PT1 TG-UHT/PT1 TG-R5/PT1 Instalace čidla teploty u potrubního chladiče, doporučené čidlo je třeba objednat jako příslušenství. Instalace teplotních čidel při volném chlazení, doporučená čidla je třeba objednat jako příslušenství. Čidlo CO 2-1 V nebo ON/OFF S-E3-DSP max 1 m Instalace čidla CO 2 s výstupem - 1 V nebo ON/OFF, doporučené čidlo je třeba objednat jako příslušenství. Maximální vzdálenost kabelu mezi ovladačem a jednotkou E-E3-23K S-E3-DSP (součást dodávky) 1 x 23 V Ovládání až 6 ks jednotek Topvex pomocí 1 ks ovladače
