1 Vidět. Cítit. Vnímat. vytápění je náš život

2 V y t á p ě n í v c y kl u p ř í r o d y

3 Zdraví a dobré životní podmínky JEDEN systém vytápění, který v sobě spojuje nejen pozitivní vlastnosti různých systémů, ale zajišťuje také jedinečně kvalitní životní podmínky každého člena rodiny! JEDEN systém vytápění, u kterého je snadné regulovat rozdělení energie, systém, který je možné při výpadku proudu bez problémů dále provozovat, a u kterého je komfortní obsluha samozřejmostí. Pro nás to byla velká výzva, vyvinout zcela nový systém vytápění, který spojuje optimálním způsobem přednosti kachlových kamen Naše kachlová kamna jsou srdcem našeho domu.bez těchto kamen by NIKDY nebylo žití v tomto domě tak příjemné. Zákaznice HAFNERTEC s přednostmi dobrého systému ústředního topení. Výsledek našeho snažení je ústřední topení s kachlovými kamny HAFNERTEC. Vytápění, které využívá kachlová kamna jako tepelný zdroj pro celý dům. Naše znalosti o této průkopnické technologii vytápění jsme v posledních letech předali na spe ciálních seminářích již stovkám kamnářů a stavitelům kachlových kamen z celé Evropy kteří naše vysoce kvalitní výrobky také uvádějí na trh. Ústřední topení s kachlovými kamny HAFNERTEC Ekologicky a ekonomicky vyzrálý systém vytápění, provozovaný se dřevem nebo peletami, dodává každé místnosti požadované, příjemné sálavé teplo. Kromě toho se provádí hygienicky čistá úprava vody. Navíc můžeme do topného systému přidat i solární energii. Ústřední topení s kachlovými kamny HAFNERTEC je podstatně víc než jen topení. Změní dům v jedinečný prostor k odpočinku s nesrovnatelně příjemným a útulným obytným klimatem. Pokoj za pokojem jsou vytápěny ekologicky, ekonomicky a individuálně dle potřeby za tím stojí moji spolupracovníci a já. Leopold Bicker, GF Hafnertec

4 Zvýšená kvalita života. Člověk ve středu zájmu. Zdravé vytápění díky sálavému teplu. Ohniště v obývacím pokoji. Teplo na míru pro všechny. Harmonie vlivem vytváření vlastních, nezávislých klimatizačních zón. Individuální teplo v každé místnosti, pro každého obyvatele domu. Sálavé plošné vytápění individuálně regulovatelné pro každého obyvatele domu. Výměník AWE. Revoluční inovace firmy Hafnertec umožňuje regulovatelnost kachlových kamen. Jednoduchá obsluha. Jedna regulace pro všechny aplikace. S regionálním palivem DŘEVEM nebudete závislí na působení celosvětových energetických firem. Jednoduchá akumulace energie za pomoci obnovitelného zdroje. Kamna mohou být stále v provozu nezávisle na elektrickém proudu. Úspora místa. Není nutná kotelna. Individuální řešení šitá na míru. Od návrhu po realizaci. Proč topný systém od firmy HAFNERTEC?

5 Nejoblíbenější topné těleso. Kachlová kamna. Ne nadarmo jsou kachlová kamna oblíbeným topným tělesem obyvatel nejen v alpské oblasti, ale i u nás. Energie je předávána jako příjemné sálavé teplo. Přitom je vědecky doloženo, že sálavé teplo představuje nejzdravější a nejpříjemnější druh sdílení tepla. Klidový puls klesá a současně se vytváří klimatizační zóny, takže více osob s různým vnímáním tepla nalezne svou zónu k odpočinku. Co dělá naše kachlová kamna ve srovnání s jiným topením tak zvláštní? Kachlová kamna mohou přijímat větší množství energie ze dřeva nebo pelet a tuto energii lehce a rovnoměrně odevzdávat přes sálavé povrchy po delší dobu jako příjemné sálavé teplo. Kachlová kamna přitom mění obytný pokoj na wellness oázu. Vytvořením rozdílných teplotních zón v jednom prostoru se také umožní více osobám s rozdílným pociťováním tepla ideální, velmi příjemná teplota. Sotva existuje něco více uklidňujícího a hezčího, než se poddat planoucímu ohni kachlových kamen.

6 Výměník tepla. AWE bezúdržbový teplovodní výměník (žádná voda v kamnech). Tenké, rychlé plošné sálavé vytápění. ACTIFLOOR oproti neregulovatelných betonových hmot. Celková regulace perfektně sladěná. MTC oproti mnoha nekoordinovaných jednotlivých regulátorů. Pelety a kusové dřevo ve stejném topeništi. DFR automatické zapálení pelet a automatické čištění roštu. Oheň v obytném pokoji. GFD moderní dvířka kachlových kamen. Design a technika. Ohřev užitkové vody s deskovým výměníkem. CBS žádné bakterie v bojleru (vždy čerstvá užitková voda). Inteligentní solární systém. MFS pro nejvyšší využití sluneční energie. Perfektní systém vytápění

7 ...nezajišťuje jen příjemné teplo, ale přináší zvláštní atmosféru ohně přímo do obytného prostoru rodiny. Potěšte se z přírodní síly ohně. Od té doby, co Prométheus v řecké mytologii přinesl oheň k lidem, jedná se o zdroj tepla a energie. Konvenční systémy ústředního topení vyhánějí ohniště do sklepa nebo do opuštěných kotelen. Škoda, protože nesrovnatelná hra ohně přímo uprostřed našeho obydlí rezonuje s naší touhou po bezpečí a harmonii. Uvolněte se na útulné lavici u kamen nebo si užívejte z vaší pohovky nádherný živý obraz plamene vašich kamen. Všechno z jedné ruky! Podstatné pro optimální funkci topných zařízení je dokonalé sladění jednotlivých komponentů a regulace. Dodavatel kotlů, dodavatel solárních zařízení, dodavatel plošného vytápění, instalatér, elektrikář, různé ovládání regulací pro kotel, solární zařízení, topení a a a HAFNERTEC s tím skoncuje. My dodáváme VŠECHNY komponenty z jedné ruky. Proto je vytápění a celá regulační technika vzájemně dokonale sladěna. Body, které vytváří dokonalý topný systém: Sálavé teplo žádné víření prachu. Čistá energie z obnovitelných zdrojů surovin. Pro každého osobní zóna pohody. Spolehlivý, plně automatický. Hygienická užitková voda žádné bakterie. Vysoký solární podíl k podpoře vytápění.

8 Kachlová kamna v y t o p í c e l ý d ů m. Když opustíte dům, pracuje systém plně automaticky s peletami dále Všechny komponenty kachlová kamna, výměník tepla, akumulační nádrž, stěnové a podlahové vytápění tvoří jeden celek. Pohodlí díky sálavému teplu nejvyšší komfort bydlení. Plně automatické vybavení! Máte volbu: ručně nebo plně automaticky! S nejnovější propracovanou technologií vytápění HAFNERTEC s duální kamnovou vložkou mohou být vaše kachlová kamna také vytápěna pohodlně a plně automaticky peletami nebo na přání kusovým dřevem (bez úprav, ve stejném topeništi). Geniálně jednoduché, jednoduše geniální! Pomocí sacího zařízení jsou pelety dopravovány do kachlových kamen. Nastavení požadované teploty kachlová kamna se plní samostatně a poskytují teplo pro celý dům. Uživatelsky přívětivé ovládání! Nejnáročnější programování nejjednodušší manipulace. Prostřednictvím flexibilního regulačního systému HAFNERTEC lze řešit rychle individuální potřeby.

9 SOLARNÍ ZAŘÍZENÍ H-TEC Solární zařízení může být optimálně integrováno do systému a tím přináší do topného systému energii zdarma. Díky solární regulaci Multiflow se využije každý sluneční paprsek a přinese do domu užitečnou energii. SYSTÉMY KACHLOVÝCH KAMEN H-TEC Systémy jsou energeticky optimalizovány a mají účinnost nad 90 %. Účinnost je podstatně vyšší než u běžných kotlů, protože energie se vyrábí tam, kde je také upotřebena. AKUMULAČNÍ NÁDRŽ H-TEC Akumulační nádrž HAFNERTEC byla sladěna přesně na daný systém a speciálně naprogramované řízení reguluje všechny procesy tak, aby byla využita veškerá energie. Samozřejmě je užitková voda hygienicky upravována. PLOŠNÉ VYTÁPĚNÍ H-TEC Rychle reagující plošné vytápění ACTIFLOOR dodává sálavé teplo do celého domu. Může být instalováno jak v suché, tak i v mokré metodě stavění. Kromě toho může být plošné vytápění H-TEC použito v horkých letních měsících jako chlazení. Životní požitek. VÝMĚNÍK TEPLA H-TEC Speciální odběr energie je hlavním bodem systému. Z vnitřního, uzavřeného prostoru horkého vzduchu kachlových kamen je energie odsávána a transformována do horké vody. Tím se stávají kachlová kamna zcela regulovatelná.

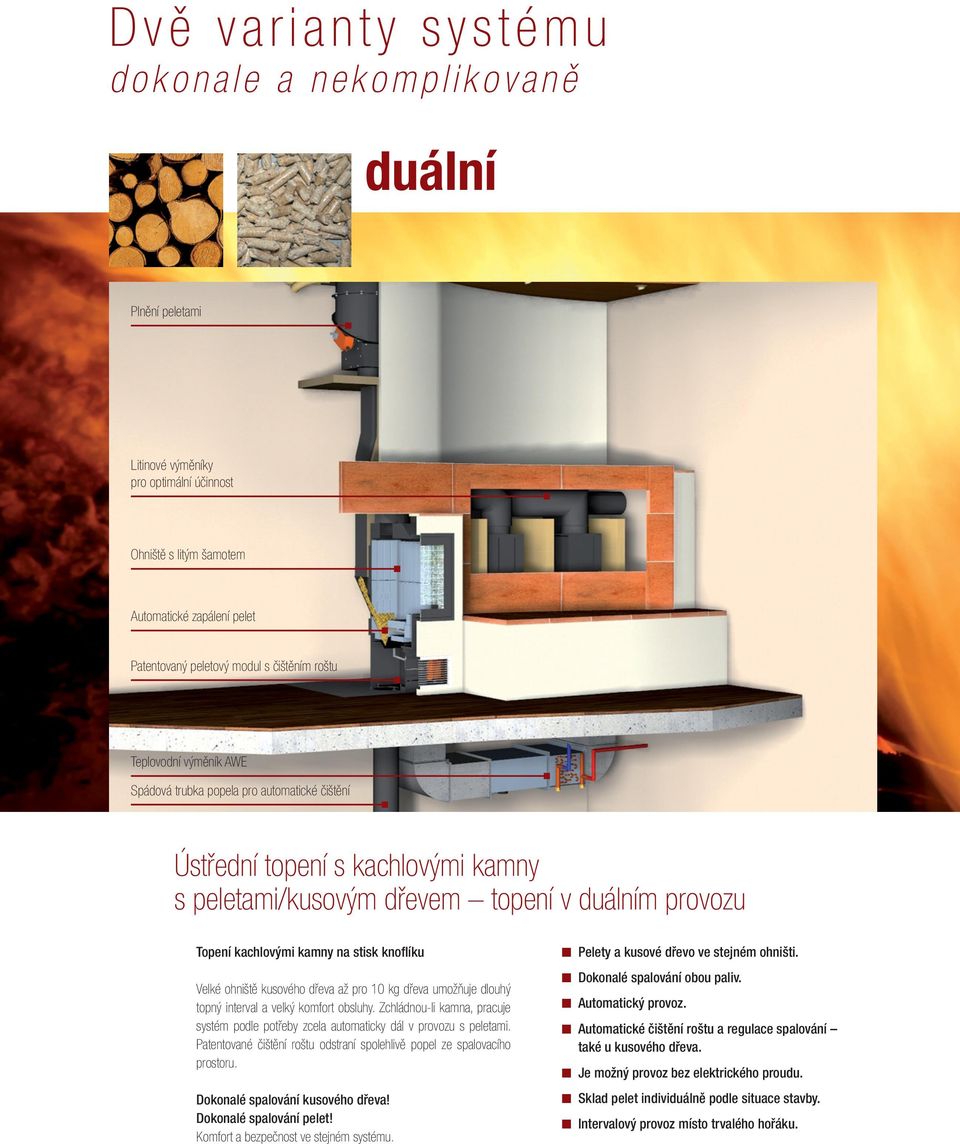

10 Dvě varianty systému dokonale a nekomplikovaně duální Plnění peletami Litinové výměníky pro optimální účinnost Ohniště s litým šamotem Automatické zapálení pelet Patentovaný peletový modul s čištěním roštu Teplovodní výměník AWE Spádová trubka popela pro automatické čištění Ústřední topení s kachlovými kamny s peletami/kusovým dřevem topení v duálním provozu Topení kachlovými kamny na stisk knoflíku Velké ohniště kusového dřeva až pro 10 kg dřeva umožňuje dlouhý topný interval a velký komfort obsluhy. Zchládnou-li kamna, pracuje systém podle potřeby zcela automaticky dál v provozu s peletami. Patentované čištění roštu odstraní spolehlivě popel ze spalovacího prostoru. Dokonalé spalování kusového dřeva! Dokonalé spalování pelet! Komfort a bezpečnost ve stejném systému. Pelety a kusové dřevo ve stejném ohništi. Dokonalé spalování obou paliv. Automatický provoz. Automatické čištění roštu a regulace spalování také u kusového dřeva. Je možný provoz bez elektrického proudu. Sklad pelet individuálně podle situace stavby. Intervalový provoz místo trvalého hořáku.

11 mono Izolace Akumulační materiál ze šamotu Litinové výměníky pro optimální účinnost Výměník tepla AWE přímo v kachlových kamnech Kamnová vložka a dvířka kachlových kamen GFD Ústřední topení kachlovými kamny ve variantě s kusovým dřevem topení s velkým množství dřeva Tradiční topení s nejmodernější technikou Velké ohniště na 15 až 20 kg dřeva umožňuje dlouhý topný interval a velký komfort obsluhy. V závislosti na potřebě domu je možné naložit dřevo jen jednou nebo dvakrát za den a dům zásobovat teplem stejnoměrně. Tradiční kachlová kamna se stanou ústředním topením. Možná velká dávka paliva. Individuální intervaly přikládání a množství paliva. Cenově příznivé topení dřevem. Teplá voda pro celý dům. Automatická regulace spalování. Je možný provoz bez proudu.

12 Zásobování peletami jednoduše a pohodlně Dokonalé řešení pro provoz s peletami! Sací cyklon se zpětnou požární klapkou Systémy kachlových kamen Designová dvířka kachlových kamen GFD Ohniště pro duální spalování Pelety a kusové dřevo Patentovaný modul pelet Automatická regulace spalování Provedení prostoru Skladování ve skladu pelet Systém nasávání pelet Dokonalé řešení Zatímco jsou konvenční topné systémy trvale plněny malým množstvím pelet, přepravuje sací systém HAFNERTEC pelety do kachlových kamen pouze v několikahodinových intervalech topení, přesně podle potřeby vytápění. Tím je zajištěno původní spalování kachlových kamen, a během spalování pelet se může dodatečně topit kusovým dřevem. Sací systém je vhodný pro obytné prostory. Vedení může být instalováno flexibilně ve stropě, podlaze nebo stěnách. Vhodný pro obytný prostor. Minimální hladina hluku. Variabilní množství paliva. Možné různé systémy skladování. Skladovací prostor může být vzdálen od kamen až 25 m vodorovně a 8 m svisle.

13 Přednosti Nabízíme vám vhodný systém pro každému použití. Objem zásobníku pelet bude stanoven individuálně podle vaší potřeby vytápění. Není nutný žádný sklep!. Objem zásobníku podle potřeby vytápění. Flexibilní napojení sacího vedení. Snadná konstrukce. Bezpečný a vyzkoušený systém. Vysvětlení Vyžaduje-li regulace pelety, spouští se systém naplnění. Pomocí sací výhybky a turbíny jsou pelety dopravovány ke kachlovým kamnům. Druh zásobníku pelet je určen situací stavby, objem je stanoven potřebou vytápění. Varianty skladování pelet Malý zásobník ( kg). Podzemní zásobník. Textilní zásobník. Zpětný vzduch sací hadice Sací hadice vedoucí pelety Výhybka pelet Peletová turnína Týdenní zásobník Malý zásobník v kachlových kamnech Možnosti skladování pelet Podzemní zásobník se sacím zařízením Textilní zásobník se sacím zařízením

14 Výroba teplé vody bezúdržbový a regulovatelný Akumulační hmota (KSS desky) Litinové výměníky Akumulační hmota Výměna tepla Kachle Kamnová vložka s designovými dvířky kachlových kamen GFD Horký vzduch je odsáván z kachlových kamen a energie z něj je předávána pomocí AWE do vody. Tato teplá voda ohřívá celý dům. Regulovatelná kachlová kamna. Vzduchové vedení Teplovodní výměník AWE Topná vratka Topná voda Co bylo doposud Teplovodní výměník kouř-voda Nevýhody Malý energetický výkon, jen cca 30 % do vody. Krátká životnost; po letech musí být výměník kouřových plynů vyměněn. Při výpadku proudu už nemohou být kamna v provozu. Rozdělení energie není regulovatelné. Krátké topné intervaly. Čištění kotle každé 4 týdny. Nutná tepelná pojistka odtoku topné vody. Nutné pozvednutí zpětného toku. Voda v kamnech. Trubky ve vnějším plášti kachlových kamen Nevýhody Rozdílná roztažnost materiálů. Problematické zpracování. Rozdělení energie není regulovatelné. Při výpadku proudu už nemohou být kamna v provozu. Malý energetický výkon ze strany vody, maximálně 40 %. Voda v kamnech. Nutná tepelná pojistka topné vody. Velmi nízké teploty vody, cca 40 C.

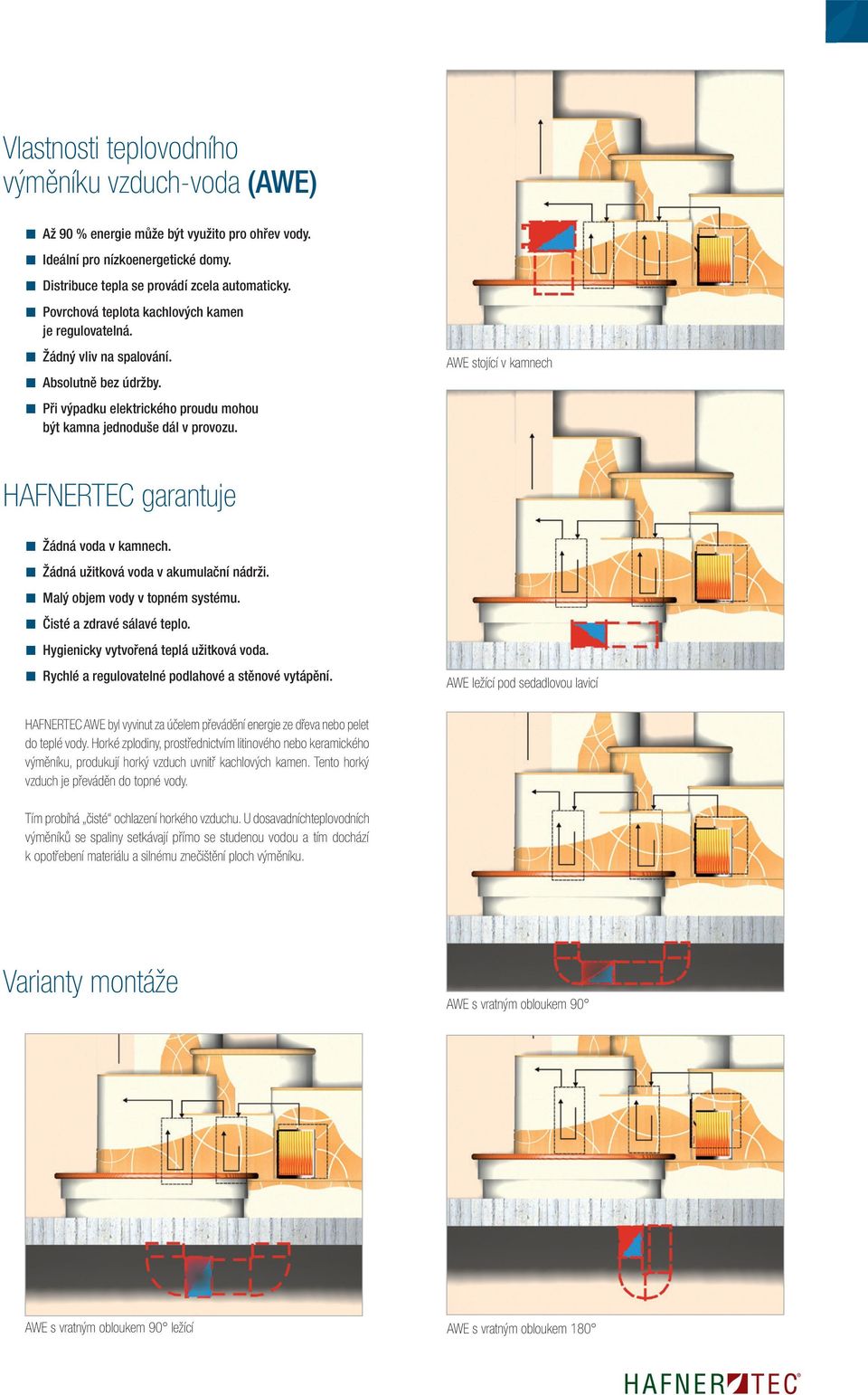

15 Vlastnosti teplovodního výměníku vzduch-voda (AWE) Až 90 % energie může být využito pro ohřev vody. Ideální pro nízkoenergetické domy. Distribuce tepla se provádí zcela automaticky. Povrchová teplota kachlových kamen je regulovatelná. Žádný vliv na spalování. Absolutně bez údržby. Při výpadku elektrického proudu mohou být kamna jednoduše dál v provozu. AWE stojící v kamnech HAFNERTEC garantuje Žádná voda v kamnech. Žádná užitková voda v akumulační nádrži. Malý objem vody v topném systému. Čisté a zdravé sálavé teplo. Hygienicky vytvořená teplá užitková voda. Rychlé a regulovatelné podlahové a stěnové vytápění. AWE ležící pod sedadlovou lavicí HAFNERTEC AWE byl vyvinut za účelem převádění energie ze dřeva nebo pelet do teplé vody. Horké zplodiny, prostřednictvím litinového nebo keramického výměníku, produkují horký vzduch uvnitř kachlových kamen. Tento horký vzduch je převáděn do topné vody. Tím probíhá čisté ochlazení horkého vzduchu. U dosavadníchteplovodních výměníků se spaliny setkávají přímo se studenou vodou a tím dochází k opotřebení materiálu a silnému znečištění ploch výměníku. Varianty montáže AWE s vratným obloukem 90 AWE s vratným obloukem 90 ležící AWE s vratným obloukem 180

16 Teplovodní kamnová vložka jedinečné a geniální Akumulační materiál a keramické tahy Duální kotel aquafire Designová dvířka kachlových kamen GFD Výměna tepla Automatické plnění pelet s malým zásobníkem Topná voda S aquafire mohou být dosaženy vysoké teploty topné vody aquafire je jedinečný Pelety a kusové dřevo v duálním provozu aquafire Zařízení kotle s dokonalým duálním provozem! Pro vysoké teploty vody, když jsou například v provozu radiátory, vyvinul HAFNERTEC kotel aquafire. Funguje sice jako běžný kotel, může však být v provozu také zcela automaticky s peletami. Prostřednictvím patentovaného modulu pelet a přirozeného spalování tahem je aquafire ideální zařízení kotle pro obytný prostor. Aquafire přesvědčí kromě toho jednoduchou údržbou a snadným ovládáním s osvědčeným regulačním systémem MTC (Multi Task Controller). Možné vysoké teploty topné vody. Speciálně vyvinutý do obytných prostor. Topení v duálním provozu: pelety/kusové dřevo. Jednoduchá údržba. Automatické plnění pelet a zapálení. Automatická regulace spalování. Automatické čištění roštu.

17 Revoluční Zdravé sálavé teplo kachlových kamen s komfortem moderního ústředního topení. Duální provoz pelet a kusového dřeva. Minimální potřeba místa. Rychlá montáž. Přesné provedení tahu od kamnáře. Dle volby možný malý zásobník pelet nebo sací zařízení. Spalování dřeva nebo pelet za normálních tahových podmínek. Vysoký podíl převodu energie do vody: až 60 % energie může být uloženo do vody. Možná kombinace s radiátory. Možné i k podpoření stávajícího topného systému. Vysvětlení Spalováním dřeva nebo pelet vznikají vysoké teploty ve formě kouřových plynů. Tyto plyny vstupují na díly vedoucí vodu v kachlových kamnech a odevzdávají část tepla do vody. Voda se ohřívá až na C, je tak dlouho ukládána do akumulační nádrže, až se použije pro vyhřívání místností v plošném vytápění, radiátorech nebo jako teplá užitková voda. Ideální pro rekonstrukce Duální zařízení kotle HAFNERTEC se používá často také v oblasti rekonstrukcí. Vedle rychlé montáže a malé potřeby místa se vyznačuje aquafire tím, že může snadno poskytovat vysoké teploty topné vody, například pro radiátory nebo jiná topná tělesa. Automatická kachlová kamna [Varianta montáže] Malý zásobník pelet až pro 120 kg pelet Žáruvzdorná izolace Vnější plášť kachlových kamen Konstrukce tahu ze šamotu (individuálně vypočteno kamnářem) 87,0 cm aquafire kotel s modulem pelet pro automatické vytápění peletami Vstup a výstup topné vody do akumulační nádrže 98,5 cm

18 Plošné vytápění ACTIFLOOR rychlé a efektivní Sálavé teplo v každé místnosti dokonalé klima pro bydlení! Při přesném technickém posouzení neztratil pomalý systém plošného vytápění v moderní výstavbě domů nic! Plošné vytápění Vlivem dobré izolace je dokonce v zimě často potřeba jen několik hodin, aby přivedl místnostem teplo. Moderní architektura budov předpokládá rychlou regulaci plošného vytápění, aby se zabránilo přehřívání obytných prostor. Vysvětlení U podlahového vytápění v potěru nemá ochlazení a ohřev žádný smysl, protože každý regulační technický vliv přichází o 6 až 10 hodin později. To znamená, že plochy musí být zásobovány teplem průběžně, i když někdy není nutné vůbec žádné vytápění. Při vývoji systému ACTIFLOOR byl na to brán zřetel. Proto konstruujeme podlahové vytápění přímo pod hotovou podlahovinou. Teprve tak je možné efektivní nasazení energie! ČAS ČAS ČAS ČAS min 0 min 0 min 0 min min 0 Provozní teploty C je dosaženo i přes nízkou potřebu energie už po 15 minutách! ČAS ČAS ČAS ČAS ČAS min 0 min 0 min

19 Přednosti Mimořádně dobrá regulovatelnost. Rychlý ohřev jednotlivých prostor. Bodové, přesné nasazení tepla. Minimální výška konstrukce od 12 mm. Vhodné pro každý nosič energie. Efektivní použití energie. Stejnoměrné teploty na ploše. Lze snadno pořídit dodatečně. Žádné dlouhé čekání na příjemné teplo. Topení reaguje okamžitě a bezprostředně. Provozováno s vodou. Velké úspory energie vlivem časově omezené doby topení. Další informace naleznete na ACTIFLOOR podlahové vytápění Podlahovina (např. dlažba nebo parkety) Lepidlo ACTIGLUE Flexkleber Tepelně vodivá deska (s cementovým pojivem) PB-topná trubka 10 x 1,3 mm Nosný podklad (beton, dřevo, potěr, ) ACTIFLOOR stěnové vytápění Lepidlo ACTIGLUE Flexkleber Tepelně vodivá deska PB-topná trubka 10 x 1,3 mm Za studena lisované spoje Hotový povrch stěny Přívodní trubka 16 x 2 mm v podlahové izolaci Srovnání s běžným podlahovým vytápěním Teprve po 5 až 6 hodinách topení je teplo na povrchu podlahy. Izolace 5 cm Betonový potěr 6 cm Izolace 5 cm Betonový potěr 6 cm Vysoká betonová hmota musí být překonána Širší vzdálenost instalace v potěru Během 10 až 15 minut topení je teplo na povrchu podlahy. Tepelně vodivá deska KSS Tepelně 12 mmvodivá deska KSS 12 mm Rychlá reakce Tepelně vodivé desky jsou umístěny přímo pod podlahu Běžné podlahové vytápění ACTIFLOOR podlahové vytápění (mokrá výstavba)

20 Inteligentní energetická centrála Celá akumulační nádrž na 1,3 m 2 Ekologická izolace ze dřeva a ovčí vlny Bezpečnostní skupina MTC Solar s vysoce výkonným deskovým výměníkem Čerpadlo topného okruhu Akumulační nádrž Teplá užitková voda-vysoce výkonný deskový výměník AWE čerpadlo Pomocí dokonalého navrstvení a promyšleného systému výměny energie s deskovými výměníky z ušlechtilé oceli garantuje CBS nejvyšší stupeň účinnosti. Co bylo doposud Akumulační nádrž s integrovaným bojlerem Nevýhody Zanesení bojleru při vyšších teplotách vápnem. Malý přenášecí výkon. Špatné navrstvení. Solární zařízení musí být při 63 C v nádrži odpojeno. Při 50 C v nádrži se nemůže podle okolností už naplnit žádná koupelnová vana. Není zaručena nepřítomnost bakterií. Žádná možnost čištění bojleru. Když je bojler zanesený vápnem, musí být vyměněna celá nádrž. Akumulační nádrž s trubkovým výměníkem Nevýhody Rychlé zanesení výměníku vápnem při vyšších teplotách. Velmi malý přenášecí výkon. Žádné navrstvení v místě odběru užitkové vody. Solární zařízení musí být při 63 C v nádrži odpojeno. Není zaručena nepřítomnost bakterií. Když je výměník zanesen vápnem, musí být vyměněna celá nádrž. Při 50 C v nádrži se nemůže už naplnit žádná koupelnová vana. Akumulační nádrž a bojler odděleně Nevýhody Není zaručena nepřítomnost bakterií. Nádrž musí být minimálně o 8 K teplejší než teplota užitkové vody. Malé přenášecí výkony. Potřebná vysoká průměrná teplota nádrže. Potřebný další diferenční okruh. Zanesení trubkového výměníku vápnem.

21 Přednosti Jednoduše instalovat zásobník, izolovat ovčí vlnou a zašroubovat moduly čerpadla, tím je celá akumulační nádrž od firmy HAFNERTEC je hotova! Hygienická příprava teplé užitkové vody. Žádná užitková voda v nádrži. Přírodní izolace z ovčí vlny. Přesně vyladěná konstrukce hydrauliky. Velmi rychlá montáž. Menší potřeba místa. Dodávána v různých objemech. Optimální vrstvení při plnění. Zvýšení solární účinnosti vlivem vícevrstvého ukládání v nádrži Multi Flow Solar. Velmi vysoké předávací výkony i při nízkých teplotách v nádrži (deskový výměník z ušlechtilé oceli). Vysvětlení Po samotných kamnech je akumulační nádrž CBS jedním z nejdůležitějších komponentů našeho topného zařízení. Proto je samozřejmé, že klademe na každou dílčí oblast tohoto výrobku nejvyšší nároky. Na jedné straně je třeba dbát na přesné navrstvení při natápění, na druhé straně chceme umožnit velké topné výkony u užitkové vody. Více energetické efektivity Samozřejmá je pro nás také hygienická příprava teplé vody. Dlouho stojící užitková voda, která poskytuje živnou půdu pro bakterie, patří do minulosti. Rozhodující je dokonalá harmonie mezi regulací systému, hydraulikou v nádrži a rozdělením energie. Jen tak je zajištěna energetická efektivita. Využijte naši mnohaletou zkušenost, nepouštějte se do kutění po domácku s rozličnými komponenty. Srovnání výkonu akumulačních nádrží Obsah nádrže δ t mezi nádrží a teplou užitkovou vodou Maximální tepelný výkon který odevzdá akumulační nádrž při teplotě vody v nádrži 50 C Zůstatková teplota v akumulační nádrži Maximální výkon v litrech TUV ohřáté na 42 C při 50 C v nádrži Maximální teplota v nádrži Maximální výkon v litrech TUV při maximální teplotě v nádrži Nepřítomnost bakterií (legionell) při teplotě nádrže ve C Nutná elektrická ochrana před legionellami Průměrné provozní teploty nádrže nahoře/uprostřed/dole Optimální funkčnost 920 l CBS Akumulační nádrž 2 K 10 C 40,5 kwh 600 l 90 C ne 52/40/28 ANO 920 l Akum. nádrž-bojler (200 l) 10 K 40 C 10,6 kwh 200 l 90 C ano 60/50/40 NE 920 l Akum. nádrž s trubkovým vým. 12 K 40 C 8,5 kwh 150 l 63 C ano 60/50/40 NE 920 l Akum. nádrž s integr. bojl. (200 l) 2 K 40 C 8,5 kwh 200 l 63 C ano 60/50/40 NE

22 High-Flow? Low-Flow? Ještě lepší s Multi-Flow-Solar! Enormní přednost systému vlivem principu Multi-Flow Náš solární systém Multi-Flow přemění každý jednotlivý sluneční paprsek, který je k dispozici, na ekologickou energii. Solární zařízení Na rozdíl od běžných solárních zařízení upravuje naše inteligentní zařízení nejen horkou vodu, ale podporuje také zdarma topení. Nejvyšší výtěžek solární energie s topným systémem od firmy HAFNERTEC. Vysvětlení Právě u solárních zařízení existuje téměř nepřeberné množství technických možností! Intenzivním použitím solárního zařízení je podpora topení v přechodné době (zkrácení topné sezóny) a přirozeně příprava teplé vody v létě bez další energie! Kromě dimenzování je mimořádně důležitá spolupráce kolektoru, akumulační nádrže, zařízení pro výměnu tepla, plošného vytápění a regulační techniky! Jen pokud jsou všechny komponenty perfektně sladěny, může se vycházet z optimálního využití výtěžku! Proto musí být regulační technika tak inteligentní, aby přednostně byla ohřívána užitková voda. Pokud to není možné, protože je nádrž v horní oblasti ještě příliš teplá, musí energie, která je k dispozici, okamžitě podpořit topení. U solárního systému HAFNERTEC je v intervalech kontrolováno solární ohřívání, a pokud je to možné, přepínáno na ohřev užitkové vody. Pomocí dokonale vyladěné regulace přiná ší řízení s vlastní kontrolou ohromné výhody celého systému. Typické právě pro firmu HAFNERTEC. Sluneční energie se dá s naším systémem optimálně akumulovat. Úprava teplé vody a podpora topení pomocí bezplatné solární energie!

23 Senzor kolektoru Kolektor Solární expanzní nádoba s bezpečnostním ventilem Teplotní čidlo nahoře Solární přepínací ventil Kolektorové čerpadlo Solární výměník tepla Solární čerpadlo (s regulací otáček) Teplotní čidlo dole Přednosti Sluneční energie zdarma! Každý sluneční paprsek, který je k dispozici, okamžitě použít Na rozdíl od běžných solárních zařízení bylo pro nás samozřejmé, od začátku připravovat nejen teplou vodu, ale i podpora topení! Důležité přednosti jsou: Permanentní kontrola solárního záření. Přizpůsobení průtoku vody podle solárního výkonu. Nízké teploty kolektorů maximální výtěžek solární energie. Priorita obvodu užitkové vody. Proces vyplachování kolektoru. Možné vysoké teploty akumulační nádrže protože v nádrži není žádná užitková voda. Ochrana kolektoru, protože nejsou prostoje.

24 Životní spokojenost

25 Topení na míru pro všechny. Každý má právo na své vlastní příjemné prostředí. Přírodní topení s firmou HAFNERTEC. Dokonalé, individuálně regulovatelné rozdělení energie v celém domě. Každý člověk pociťuje teplo jinak. Co je pro jednoho moc teplé, je pro druhého příliš studené. S příjemným ústředním topením s kachlovými kamny od firmy HAFNERTEC rozhoduje každý o svém vlastním, individuálně vyhřátém prostoru. Cesta z jednotvárnosti jednotných pokojových teplot, k dokonale ovladatelným klimatickým zónám, které berou v úvahu příslušné potřeby jednotlivce. Pro zdraví a životní spokojenost nebo proč byste se měli rozhodnout pro topný systém od firmy HAFNERTEC: Místnosti jsou jednotlivě regulovatelné. Tak mohou vzniknout klimatické zóny. Různé klimatické zóny dokonce v jedné místnosti! Ideální klima místnosti vlivem sálavého tepla. Vždy čerstvá užitková voda. Ekologické topení. Elementární síla ohně přímo v obývacím pokoji. Provoz bez proudu je zaručen.

26 Jeden regulátor pro všechny funkce. Jednotlivé funkce jsou navzájem také propojeny. Jednoduchá manipulace. Jednoduché provedení menu všech funkcí a dobře čitelný displej. Dálkové ovládání. Regulátor topení může být integrován do počítačové sítě. Modul GSM. Mobilní telefon ovládá topení přes SMS. Regulace otáček. Rychlosti průtoku vody jsou přesně vyváženy. Kontrolovatelný solární výkon. Naměřené hodnoty mohou být ukládány a analyzovány graficky. Nejvyšší bezpečnost. Různým uživatelům jsou přidělována specifická práva. Komfort bez hranic

27 Jedna regulace. Kombinuje vše. Tím, že u běžných topení je třeba většinou více regulací, neexistuje v regulační technice žádná harmonie. Naše filozofie je, že všechny funkce musí být zkombinovány v jednom regulátoru. Tím budou minimalizovány náklady a také složitost pro uživatele! Dokonale navzájem sladěno. Pomocí regulační techniky HAFNERTEC zažijete nově pohodlí bydlení. U firmy HAFNERTEC hovoří všechny komponenty toutéž řečí. Tak byly regulační prvky a software přesně vyladěny na naše požadavky. U firmy HAFNERTEC neexistují žádná těžkopádná jednotlivá zařízení (kamna, solární zařízení atd.). Mozkem ústředního topení s kachlovými kamny je MTC (Multi Task Controller). Jediná regulace pro čidla, čerpadla a motory, vše navzájem dokonale sladěno. Promyšlený koncept odpovídá filozofii naší společnosti: Všechno z jedné ruky.

28 HAFNERTEC. A je to regulováno! Systém HAFNERTEC Kvalita která přesvědčí. Přináší solární zařízení energii? Musí se topit v kamnech? Je k dispozici dost užitkové vody? To vše jsou otázky, které musí dobrá regulační technika automaticky zodpovědět. Ale i témata týkající se bezpečnosti musí být brána v úvahu. REGULAČNÍ TECHNIKA H-TEC Spolehlivost musí být na prvním místě. Přitom stačí pro obsluhu zařízení jedno jednoduché zapnutí a vypnutí na prostorovém senzoru. Kachlová kamna Výměna tepla Vysvětlení Jste-li technicky zdatní, můžete samozřejmě nastavovat časy vytápění, používat několik týdenních programů, regulovat tepelný výkon u kachlových kamen přes internet, nebo si na cestách prostřednictvím mobilního telefonu zjistit teplotu akumulační nádrže. Plošné vytápění Regulační technika Přes software může kdykoliv proběhnout aktualizace. Tak mohou být nahrávány do vašeho regulátoru novinky a zdokonalení. Akumulační nádrž Solární zařízení Celkové schéma: prostorový senzor topný okruh vnější čidlo cyklon kolektorový senzor solární čerpadlo okruh kolektoru teplotní čidlo nahoře výstup topné vody HK1 + 2 cirkulační čerpadlo diferenciální tlakové čidlo prostorový senzor kachlová kamna vysokoteplotníčidlo ohniště dveřní kontakt výstup topné vody vratka topné vody ventilátor výměník tepla solární přepínací ventil Čerpadlo HK1 + 2 Směšovač HK1 + 2 teplotní čidlo střed čerpadlo užitkové vody ultra rychlý senzor užitkové vody spínač proudění zapalování zpětná klapka spalování solární čerpadlo nádržový okruh teplotní čidlo dole turbina pelet sací výhybka

29 Systém od firmy HAFNERTEC kvalita a bezpečnost Vlivem nejmodernější techniky bylo možné vytvořit jedno ústřední topení pro nejvyšší pohodlí a luxus. Zvláště užitečné je možné spojení s počítači a mobilními přístroji. Můžete například uvést do provozu kamna pomocí SMS-příkazu. Zvláště důležité pro nás bylo neponechat zákazníka v závislosti na elektrické energii. Proto jsou topné systém od firmy HAFNERTEC s výměníkem tepla dimenzovány tak, aby mohly topit kusovým dřevem i bez proudu. Nezávislost! Pocit bezpečnosti! Přehledný hlavní panel regulace. Dotykový displej přes sběrnici CAN. Vizualizace v počítačové domácí síti. Vizualizace na mobilních zařízeních. Možné dálkové ovládání přes SMS a internet. Správa uživatelů pro maximální bezpečnost uživatelů. Záznamy dat pro optimalizaci výkonu. Každý prostor regulovat jednotlivě! Pro naše zdraví a naše dobré životní podmínky je velmi důležité, aby byly v našich bytech rozdílné teplotní zóny. V ložnici by nemělo být nikdy tepleji než 18 C. I v případě nemoci lékaři doporučují chladné místnosti. Samozřejmě musí být také teplé zóny. V obývacím pokoji bude 22 C vnímáno jako příjemné a v koupelně by mělo být 24 C. V předpokojích stačí 17 C. Tím je dáno rozdílné pohlcování tepla při střídání místností. Je to dokonalý trénink pro klimatizační zařízení našeho těla. Obytná místnost 22 C Koupelna 24 C Ložnice 18 C Dětský pokoj 22 C

30 Vytápění v cyklu přírody. Pro životní prostředí! Ústřední topení s kachlovými kamny topný systém budoucnosti. Zdroj energie dřevo. Přednosti, které platí: Vysoká nezávislost na globálních energetických trzích. Vysoká bezpečnost dodávek. Neustále dorůstá obnovitelný zdroj energie.. Podporuje regionální hospodářství. Je CO 2 neutrální (viz obrázek). Přispívá k ochraně životního prostředí. Popel může být používán jako hnojivo. CO 2 emise různých dodavatelů energie v g/kwh CO 2 CO 2 Rozklad * Sezónní faktor výkonnosti CO 2 neutrální palivo Spalování

31 Emise CO 2 různých zdrojů energie v g/kwh 630 Se dřevem topíte nejen ekonomicky, ale i ekologicky Ať topí plně automaticky peletami nebo kusovým dřevem, ústřední topení s kachlovými kamny od firmy HAFNERTEC je inovativní, energeticky úsporné a snadno regulovatelné centrum topení, které změní celý váš dům na jedinečnou oázu. Zdraví a efektivita z domácího zdroje energie ze dřeva. Kusové dřevo Štěpka Peletky Zemní plyn Ropa Koks Elektrický přímotop Tepelné čerpadlo vzduch-voda Tepelné čerpadlo voda-voda (vrt nebo zemní kolektor) Jedna dobrá investice Dřevo je nejstarší přírodní palivo, které nám dává k dispozici matka Země. Máme je k dispozici díky neustálému růstu lesů v dostatečném množství, neuvolňuje při procesu spalování žádné ekologické toxiny a činí nás nezávislými na drahých fosilních palivech, které znečišťují životní prostředí. Proto je dřevo optimální a k životnímu prostředí šetrný zdroj energie pro revoluční topný systém firmy HAFNERTEC. S geniálním ústředním topením s kachlovými kamny učiníte trvalou, pozitivní investici pro sebe a svou rodinu. Komponenty používané firmou HAFNERTEC jsou té nejvyšší kvality, technicky vyspělé a poskytují společné progresivní a snadno kontrolovatelné centrum topení. Budoucnost topení znamená HAFNERTEC. Topné systémy ve srovnání Tepelné čerpadlo vzduch-voda Telené čerpadlo voda-voda Plynové topení vyhřeje celý dům vysoká účinnost plně automatický velké topné výkony u užitkové vody *** *** *** *** *** *** solárně podporované vytápění *** *** *** jedna regulace pro všechny funkce CO 2 neutrální možný bezproudový provoz kamen klimatizační zóny v obytném prostoru rychlé plošné topení * * * * * * hygienická užitková voda * * * * * * solární systém Multiflow * * * * * * atmosféra ohně v obytném prostoru vysoký podíl záření při odvodu tepla ** ** ** ** ** ** Sériová výbava není možné * jen za doplatek ** jen ve spojení se stěnovým vytápěním *** v závislosti na konstrukci Olejové topení se solární podporou Kotel na dřevo se solární podporou Kotel na peletky se solární podporou Ústřední topení kachlovými kamny od firmy HAFNERTEC, kusové dřevo Ústřední topení kachlovými kamny od firmy HAFNERTEC, duální systém
