1 PROGRESIVNÍ BRÝLOVÉ ČOČKY V OČNÍ OPTICE Absolventská práce Rastislav Studenič Vyšší odborná škola zdravotnická a Střední zdravotnická škola, Praha 1, Alšovo nábřeží 6 Studijní obor: Diplomovaný oční optik Vedoucí práce: Daniela Říhová Datum odevzdání práce: 15. dubna 2014 Datum obhajoby: Praha 2014

2 Prohlašuji, že jsem absolventskou práci vypracoval samostatně a všechny použité prameny jsem uvedl podle platného autorského zákona v seznamu použité literatury a zdrojů informací. Praha 15. dubna

3 Děkuji Mgr. Daniele Říhové za odborné vedení absolventské práce, obětavý přístup a cenné rady, které mi pomohly při jejím zpracování. Děkuji také dalším pracovníkům školy za praktické informace využité v přípravě této práci.

4 Souhlasím s tím, aby moje absolventská práce byla půjčována ve Středisku vědeckých informací Vyšší odborné školy zdravotnické a Střední zdravotnické školy, Praha 1, Alšovo nábřeží 6..

5 ABSTRAKT Rastislav Studenič Progresivní brýlové čočky v oční optice Vyšší odborná škola zdravotnická a Střední zdravotnická škola, Praha 1, Alšovo nábřeží 6 Vedoucí práce: Daniela Říhová Absolventská práce, Praha: VOŠZ a SZŠ, 2014, 44 stran V mé práci popisuji všeobecné využití progresivních brýlových čoček v oční optice. Vysvětluji pojem presbyopie a definuji progresivní brýlovou čočku. Na začátku se věnuji pozici tohoto produktu na českém trhu. Poukazuji na možnosti marketingu a pohled na prodeje v očních optikách. Upozorním na malé prodeje tohoto produktu ve srovnání s vyspělými státy v Evropě. Taky se snažím přiblížit výrobní postupy a jejich vývoj. Představím materiály, z kterých se progresivní brýlové čočky vyrábějí. Popsal jsem, jak rozšířili možnosti jejich vývoje a výroby nové technologie. Ve své práci věnuji velký prostor práci se speciální aplikací. Tato aplikace představuje jednu z možností jak se posunout v komunikaci se zákazníkem. Obsahuje simulace a vizualizace, které podpoří prodej progresivních čoček. Je také důležité se naučit správně naměřit hodnoty, aby se minimalizovali chyby při měření. Právě nástup nových technologií tomu napomáhá. Proto detailně popisuji postup vyměření parametrů potřebných pro výrobu individuální progresivní brýlové čočky, což je také cíl mé práce. Taky se snažím se v práci upozornit na nutnost aktivního přístupu všech lidí v oboru. Je potřebné zužitkovat poznatky a zkušenosti odborníků a zaujmout koncového zákazníka. Vzhledem k rozvoji oboru a novým možnostem je téma progresivních brýlových čoček jedno v současnosti z nejdiskutovanějších. Klíčová slova: presbyopie, progresivní brýlová čočka, free-form, vyměření parametrů

6 ABSTRAKT Rastislav Studenič Progresivní brýlové čočky v oční optice Progressive lenses in optics Vyšší odborná škola zdravotnická a Střední zdravotnická škola, Praha 1, Alšovo nábřeží 6 Vedoucí práce: Daniela Říhová Absolventská práce, Praha: VOŠZ a SZŠ, 2014,44 stran In my work, I describe general use of progressive lenses in the eye optics. I explain the term presbyopia and define the term progressive eye lens. In the beggining, I focus on the position of this product on the Czech market. I show the ways of marketing and I look at sales in eye optics. I also try to describe methods of producing, materials and new technologies. Because of the development of the branch, the topic of progressive lenses is one of the most discussed. In my work, I dedicate a lot of space working with a special application. It contains simulations and visualisations which boost the sales of progressive lenses. It is also important to learn how to measure values to minimalize mistakes during measuring. This development of new technologies is helps a lot. Because of that, I describe the process of measuring parametres needed for production of individual progressive eye lens in detail which is also the goal of my work. I also try to point out the need of active approach of all the people in the branch. It is necessary to utilize knowledge and experience of experts and to engage attention of the customer. Because of the development of the branch and new options, the topic of progressive eye lenses is one of the most discussed uin the field of optics. Key words: presbiopia, progressive eye lens, free-form, measuring parametres

7 OBSAH ÚVOD Základní informace Definice progresivních brýlových čoček Značení a parametry progresivních brýlových čoček Vývoj, trh Historie, vývoj progresivních brýlových čoček Současnost, nabídka na trhu, marketing Zhodnocení trhu Výroba, materiály, typy progresivních brýlových čoček Technologie výroby Materiály Povrchové úpravy čoček Klasické a individuální progresivní čočky Vyměření parametrů Možnosti vyměření parametrů progresivních brýlových čoček Popis postupu vyměření Panorametrem Videocentrace pomocí vyměřovacího systému Centrování Postřehy a názory k vyměření Závěr Seznam použité literatury Seznam obrázků a tabulek... 51

8 ÚVOD Ve své práci bych se chtěl zaměřit na téma progresivních brýlových čoček v oční optice. Od svého zavedení na trhu patří mezi jedno z nejvíce diskutovaných témat. Jejich možnostmi uplatnění se zabývají týmy odborníků, optiků a také specialistů na marketing. V nabídce všech významných distribučních firem, které se specializují na výrobu a prodej progresivních čoček se neustále objevují nové typy progresivních čoček. Souvisí to nejen s rychlým vývojem ve společnosti, ale taky s novými technickými možnostmi. Na vrcholu sortimentu v uvedené kategorii se nachází v současné době progresivní čočky, které při výrobě zohledňují individuální parametry nositele. A právě to, jaké jsou možnosti k jejich získání a následně postup jejich vyměření, bude cíl mé práce. Ve všeobecném přehledu bych shrnul základní informace o progresivních brýlových čočkách, jejich definici a jaké parametry se u čoček této konstrukce objevují. Budu se snažit přiblížit skupinu, pro kterou je tento produkt určen. V další kapitole rozeberu historii a vývoj progresivních brýlových čoček. Bude následovat jejich současnost, hlavně nabídka na českém trhu, kolik distribučních společností tady působí atd. V problematice marketingu se zaměřím na obchodní skupiny tak, jak jdou v návaznosti za sebou - velkoobchod, optik, koncový zákazník. Ve zhodnocení trhu se dostanu ke srovnání prodejů v několika parametrech. Z odborného hlediska bude jistě zajímavá kapitola, ve které se objeví pracovní postupy a technologie výroby. S nestálým technickým pokrokem se do praxe dostávají nové materiály a taky povrchové úpravy čoček jsou neustále zušlechťovány. Výsledkem je, že poskytují ve spojení s dalšími parametry vyšší komfort pro nositele. V návaznosti na cíl práce popíšu klasické a individuální progresivní čočky. Možnosti vyměření parametrů pro výrobu, doporučení a popis postupu měření budou popsány v samostatné kapitole. V současné době se otevírají nové možnosti hlavně u centrovacích zařízení, které se cenou i jednoduchostí své obsluhy stávají běžným vybavením v provozovnách oční optiky. S nástupem silné generace ze 70. let u nás je nutné se intenzívně věnovat problematice progresivních brýlových čoček. Je tady několik důvodů, ať již jde o komfort pro uživatele, zvýšení povědomí na trhu a nárůst uživatelů nebo celkový ekonomický přínos. S tím taky souvisí další rozvoj oboru oční optika. Cílem mé práce je sestavit přehledný a funkční popis postupu k získání hodnot požadovaných k výrobě progresivních brýlových čoček. 8

9 1 Základní informace V této kapitole se zmíním o problematice progresivních brýlových čoček z hlediska základných informací a souvislost s fyziologickým procesem zvaným presbyopie. 1.1 Definice progresivních brýlových čoček Progresivní brýlové čočky jsou takové čočky, kde se plynule mění dioptrická hodnota bez viditelného přechodu pro pohodlné vidění na všechny vzdálenosti. Jejich optická mohutnost čočky se mění plynule od zóny pro pohled do dálky, přes koridor (progresivní kanál) pro střední vzdálenost až k oblasti pro čtení. Jsou zhotoveny z jediného kusu optického materiálu. Zaručují ostré vidění na všechny vzdálenosti na blízko, střední vzdálenost i do dálky a není zde žádná dělící linie. Představují ideální způsob korekce zraku na dálku i do blízka pro všechny, kteří nechtějí ztratit schopnost vidět ostře na jakoukoliv pohledovou vzdálenost navzdory postupující vetchozrakosti, presbyopii. Jsou to čočky určené pro korekci emetropa a ametropa v presbyopickém věku. (4) 1.2 Značení a parametry progresivních brýlových čoček Optický a geometrický střed dílu do dálky u progresivní čočky není vztažným bodem. Na progresivní čočce také nejsou viditelné žádné dělící linie dílu do dálky a do blízka podle kterých by se dalo orientovat při centraci čočky a zkontrolovat optické parametry. Proto je každá progresivní čočka opatřena gravurami a potiskem (razítkovým označením). Gravury jsou částečně viditelné značky, které jsou do čočky vypáleny laserem. Značky zůstávají na čočce. Tyto značky popisují adici, typ čočky a logo firmy. [obr.1] Značky se mohou použít k obnovení hlavních referenčních bodů čočky, které jsou nutné k jejímu správnému nacentrování při zábrusu. Zkratky a jejich umístění se u produktů liší v závislosti na výrobci a typu čočky. 9

10 Obrázek 1 Potisk je určen ke snadné centraci čoček. Nanáší se na čočku, na konci výrobního procesu. Je důležité, aby byl dobře viditelný. Po zabroušení čočky do brýlí se odstraní. Vztažný bod do dálky leží uprostřed mezi vyraženými kružnicovými oblouky (závorka), slouží k měření hodnoty čočky do dálky. Dvě pomocné vodorovné čáry napravo a nalevo od závorek slouží k vyrovnání horizontály čočky při zkoušení osy cylindru. Centrovací kříž do dálky by u správně nacentrované čočky v obrubě měl být ve středu zornice. Vztažný bod pro prizma se shoduje s nulovým bodem. Je to místo, kde se měří prizmatický účinek čočky. [obr.2] Obrázek 2 10

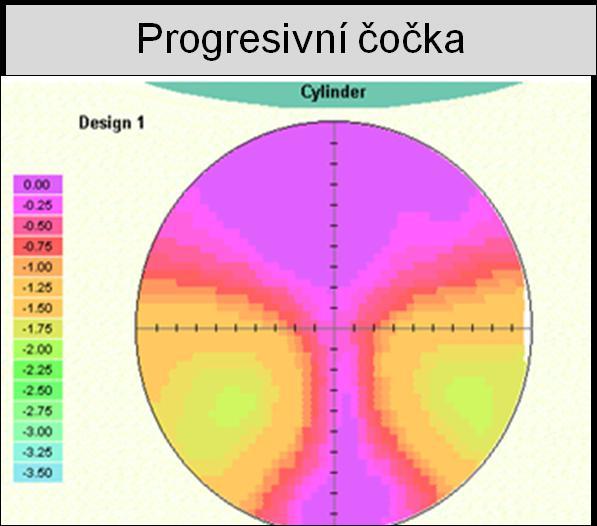

11 Typ čočky se posuzuje podle výšky a šířky progresivního koridoru. [obr.3] Čočky s tvrdým designem mají krátký a úzký koridor, ale širokou zónu do blízka a do dálky, zatím co čočky s měkkým designem mají spíše dlouhý a široký koridor, ale na úkor úzké zóny do blízka i do dálky. Růstu mohutnosti se dosahuje speciálním tvarem plochy, kdy se postupně zmenšují poloměry křivosti ve svislém a vodorovném směru. Zóna, ve které se nachází rozpětí hodnot na dálku a blízko, se nazývá progresivní zóna neboli koridor. Její průběh odpovídá pohybu očí při změně pohledu a konvergenci. Když jejich uživatel při čtení sklopí oči, najde si odpovídající vyšší mohutnost pro požadovanou vzdálenost. Na okrajích progresivních čoček se zobrazují menší neostré oblasti, které sice nelze zcela eliminovat, ale jsou v současnosti redukovány do té míry, že je nositel buď prakticky nevnímá, nebo jen během počáteční návykové fáze. S nástupem nových výrobních procesů se objevuje více možností při výběru délky koridorů. V současné době je možné u špičkové progresivní čočky zvolit až čtyři možnosti jejich délky, označované od nejdelšího tzv. regular, kratší je short, pak extra short a nejmenší se nazývá ultra short. Výběr by měl zohlednit addici a zkušenosti nositele (prvonositel nebo již zkušený nositel). Centrovací kříž progresivní čočky centrujeme na PD do dálky při volném postavení hlavy. Je důležité, aby centrace probíhala na již upravených a přizpůsobených brýlích. (2) Obrázek 3 11

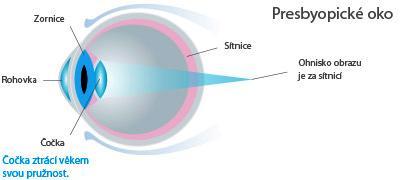

12 Presbyopie je fyziologický proces, při kterém s narůstajícím věkem postupně klesá akomodační šíře lidského oka. Blízký bod oka se posouvá směrem od oka, což vede k problémům se čtením a prací na blízkou vzdálenost. Pokles akomodační šíře je způsoben stárnutím čočky a závěsného aparátu. Snižuje se elasticita a plasticita čočky a akceschopnost ciliárního svalu. [obr.4] Jde tedy o poruchu akomodace. Není klasickou refrakční vadou vadou. Její první příznaky jsou: zhoršení vidění do blízka při slabším osvětlení, při čtení do blízka pro zlepšení vidění oddalování textu od očí, únava očí při delším čtení. Slabě krátkozraký pacient při pohledu do blízka brýle odkládá. Naopak u dalekozrakého pacienta se dioptrie do blízka zesilují. V mladém věku je oko pomocí akomodace schopno měnit optickou mohutnost a proto mladý jedinec vidí ostře i blízko ležící předměty nebo texty. Běžně se presbyopie objevuje kolem 40 let věku. Později se mohou objevit tzv. astenopické potíže: únava a bolesti očí a jejich okolí, zamlžování vidění, bolesti hlavy. Doba projevu presbyopie je závislá na běžné pracovní činnosti do blízka u konkrétního jedince, stavu akomodace a refrakci oka. Při dalekozrakosti (hypermetropii) se projevuje dříve (část akomodace je spotřebována ke zlepšení vidění na dálku a vyvinout další akomodační úsilí do blízka oko již není schopno). Krátkozrací jedinci (myopie) potřebují presbyopickou korekci později. (10,12) Obrázek 4 12

13 2 Vývoj, trh 2.1 Historie, vývoj progresivních brýlových čoček Jako každý produkt i brýlové progresivní čočky procházejí dlouhodobým vývojem, na který se specializuje několik velkých firem. Vývoj v oblasti oční optiky je náročný jak finančně tak na lidské kapacity, který v daném oboru mají dostatek zkušeností a jsou schopný je aplikovat do praxe. Asi by bylo poměrně obsáhlé se věnovat vývoji progresivní brýlové čočky u všech firem, které jsou v této oblasti zastoupeny, proto jsem se rozhodl zaměřit se na firmu Essilor, která je jedním z lídrů na světovém trhu. Jde o náhled, jak se u této firmy neustále posouvá vývoj a aplikují nové trendy a zkušenosti. První progresivní brýlová čočka na světě byla čočka Varilux, která byla vynalezena v roce 1959 (B.Maitenaz). Byla vyrobena francouzskou firmou Essilor. Od té doby prošly čočky řadou velkých změn ve vývoji. Design této čočky byl symetrický, tvrdý a s progresí na přední (konvexní) ploše čočky. V roce 1965 byla uvedena obdoba této čočky Variplas s progresí na zadní (konkávní) ploše. Progresivní čočka 2. generace Varilux II. vyrobená v roce 1972 měla asymetrický progresivní kanál, který byl již ve dvou variantách (měkký nebo tvrdý) podle šířky a délky koridoru. Varilux multi design čočka 3. generace byla vyrobena roku U této čočky narůstala tvrdost designu s rostoucí adicí. V roce 1993 se objevila na trhu progresivní čočka 4. generace pod názvem Varilux komfort. Tato čočka měla kratší kanál s vlastnosti měkkého designu. Bylo již možné dosáhnout 85% adice 12mm pod centrační značkou. Postupem času se stala rozšířenou i atorická progresivní plocha umístěná na zadní ploše čočky. Tyto čočky pod názvem Genius grand zavedla firma Seiko v roce O dva roky později v roce 2000 se objevila čočka 5. generace jako Varilux panamic s rozšířeným progresivním kanálkem. U čočky 6. generace se již využívá rozšířená výrobní metoda tzv. Free-Form technologie na CNC strojích s 3D nástrojem. Tato technologie umožňuje vybrousit jakýkoliv tvar na povrchu čočky. Čočka s asférickou přední plochou a s využitím Free-Form technologie na zadní ploše byla vyráběna pod názvem Multigessiv 2. Výrobní metodu firem Essilor a Seiko s názvem Free-Form využily k výrobě atorických progresivních čoček v roce 2000 i firmy Rodenstock a Zeiss. První čočku s progresí na přední i zadní ploše tzv. Dual add uvedla v Americe na trh firma Johnson & Johnson. Ani firma 13

14 Hoya nezůstává pozadu a zavádí duální integrovaný povrch Hoyalux ID což přináší lepší optické výsledky. Nelze zde opomenout ani firmu Nikon, která své poznatky z výzkumu a vývoje optických zařízení následně uplatňuje v divizi pro výrobu brýlových čoček. Progresivní prvky na přední asférické ploše zajišťují plynulou změnu dioptrické hodnoty ve vertikálním směru a asférické progresivní prvky na zadní ploše zase plynulé změny hodnoty lomivosti v horizontále. Některé firmy přesunuly progresivní plochu na konkávní (zadní) stranu čočky ve snaze přiblížit korekčně využitelný koridor čoček oku a rozšířit tak zorné pole kvalitního vidění. Na trhu se s nástupem nových technologií, prosazují individuální progresivní brýlové čočky. Na uvedených příkladech je vidět, že aplikace nových postupů se navzájem mezi firmami prolínají. (5,11,12) 2.2 Současnost, nabídka na trhu, marketing Používání počítačů, tabletů, chytrých telefonů a navigačních systémů hraje v dnešním životě stále důležitější roli. Logickým výsledkem je větší rozmanitost vizuálních potřeb. Lidské oči se musí přizpůsobit změnám v pozorovacích vzdálenostech častěji a rychleji. Na blízko kvůli čtení, na střední vzdálenost kvůli počítačům a navigačním systémům a samozřejmě na dálku pro jasné vidění např. v autě, na kole. To určitě klade zvýšené nároky na progresivní čočky, které nabízejí vidění na všechny vzdálenosti v jedné brýlové čočce. Česká republika hluboce zaostává v používání progresivních brýlových čoček. Aktuální podíl v ČR je ve srovnání se zeměmi západní Evropy hluboce pod úrovní, a to i ve srovnání s některými postkomunistickými zeměmi střední a východní Evropy. Podíl progresivních čoček v ČR je pouze okolo 4,4%. Je taky zajímavé podívat se na porovnání průměrných prodejů v posledních letech dle stejného průzkumu firmy Essilor z roku 2013: západní Evropa 23% Jižní Amerika 15% Asie 6% Slovensko 5,1% Maďarsko 9% Rumunsko 2% Bulharsko 2,5% Chorvatsko 6,2% Slovinsko 10,8% Polsko 4,2% 14

15 Na trhu v České republice působí několik firem, které se zabývají distribucí těchto brýlových čoček. Zde uvádím několik z nich: Carl Zeiss Omega Optix Essilor Rodenstock Hoya Optika Čivice Konvex Metzler Sagitta JZO Sp. MailShop Opti - project Jai Kudo Natalie optik S narůstající světovou produkcí a jednodušší legislativou při dovozu k nám se na zdejším trhu prudce zvýšil počet velkoobchodních firem a distributorů. Ke klasickým hráčům na trhu se přidala konkurence, hlavně v podobě menších firem, které produkty nabízí, ale nevyrábí. Snaží se upoutat především cenou nabízeného sortimentu. Větší firmy mají výhodu, co se týče rozsahu nabízených produktů a kapacity skladových zásob. Největším plusem je vlastní výrobní linka, tyto firmy mají nejlepší dodací časy u zakázkových produktů a flexibilita v řešení mimořádných situací. (expresní zakázka, odstranění chyby, reklamace). Dalším plusem je možnost zhotovení speciálních čoček, mimo klasické nabídky. Nadnárodní firmy mají vlastní vývojové centra, která se podílejí na nepřetržitém vylepšování a zdokonalování nových produktů. I v tomhle oboru dochází k fúzím a začleňování se menších firem do kooperací, aby se snížily jednotlivé nákladové položky a zároveň získali kapitál k růstu. Dalším důležitým faktorem je možnost marketingové podpory. I zde platí, že pokud výrobek nebo službu nedokážeme přiměřeně nabídnut, tak jejich šance na úspěch jsou 15

16 minimální. Neustále se objevují reklamní nabídky firem, sítí, nebo jednotlivých provozoven oční optiky. Co se týče velkoobchodů nebo výrobců, jejich podpora je zaměřená hlavně na spolupracující provozovny, kam dochází koncový zákazník pro jejich službu nebo produkt. Poskytují jim informační servis, vzorky produktů, ceníky, reklamní materiál. Zvyšující se konkurence je přinutila také příležitostně oslovit i koncového zákazníka. Nese to sebou hlavně nemalé finanční prostředky, které by malá provozovna asi těžko mohla do reklamy investovat. Jde hlavně o akce s veškerou podporou a dočasně zvýhodněnou nákupní cenou u akčního produktu, tisk letáků a jejich distribuci, plošnou inzerci v tisku, spotřebitelské soutěže. Nejvíce finančně náročná je reklama v médiích, hlavně v TV a taky se s ní setkáváme pouze u jediné firmy. Podpora v TV, formou reklamního šotu proběhla také i u nadnárodního dodavatele samozabarvovacích brýlových čoček. Společnosti, které vlastní velké sítě optických provozoven, jsou nuceny v rámci konkurenčního boje dávat do účinné reklamy nemalé investice. A taky jsou v podstatě jediné z optického trhu, které si tuto formu reklamy objednávají. Dalším článkem je samotná optika, která se musí snažit, aby koncový zákazník navštívil, právě jejich provozovnu. Doba, kdy optik nebyl nucen vyvíjet aktivitu, a obraty byly dostatečné, se naopak úplně otočila, extrémně vzato, dnes ani aktivita nezaručí dostatečný obrat. S tzv. těžší ekonomickou situací posledních let se investice do propagace a reklamy ukazují jako nevyhnutné. Každý provozovatel by se měl zosobnit do role jeho potencionálního zákazníka a hledat v této pozici důvody, proč má utratit svoje peníze právě u něj. Dnes může zákazník dostat impuls a informaci z několika zdrojů. A to je také zásadní rozdíl, když srovnáme situaci před několika lety. Ze začátku nebyli optici schopní tuto novou pozici řešit. Proto zde nastalo odlišení provozoven, které dnes danou situaci aktivně zvládají a provozoven u kterých by se dalo říct, že dál fungují jenom určitou setrvačností a padají do čím dál horších ekonomických výsledků. Tuhle situaci ještě zvýraznil příchod velkých společností, který k upoutání zákazníka na své produkty využívají téměř všechna média. Ne každému očnímu optikovi se v jedné osobě daří být schopným odborníkem, obchodníkem i ekonomem, proto by měl i se svým okolím vyhodnotit, co je schopný zvládnout sám, co bude k prospěchu věci řešit a konzultovat u odborníků z daného oboru. (5,11,12) 16

17 2.3 Zhodnocení trhu Progresivní čočky se u nás již dávno staly běžnou součástí našeho optického života. Jejich vývoj se především v posledních třech letech výrazně urychlil a změnil. Od tzv. klasických, standardních, progresivních čoček se trend posunul k čočkám individuálně zpracovávaným. Hlavním důvodem této změny je individuální potřeba každého nositele progresivních čoček a nový způsob technologie zpracování. Vzhledem k tomu, že dnes máme k dispozici speciální počítačem řízené zařízení, které dokáže bez potíží vytvořit téměř každou křivku, tvar a povrch brýlové čočky, můžeme vzít v úvahu všechny individuální parametry zákazníka. Tato možnost je podmíněna perfektní a profesionální prací všech, kteří se na úspěšném použití progresivních čoček podílejí. Vše tedy začíná u správné a vhodné korekce, pokračuje u výrobce, končí zpracováním a zabroušením u očního optika. Oční optik má přitom na starosti perfektní poradenství a vhodný výběr výrobku. Na druhé straně je nutné si uvědomit, kolik potíží, problémů a nespokojenosti může přinést nekvalitní práce. Fakta ukazující na stávající stav na trhu v České republice: (průzkum firmy Essilor v roce 2013) 67% nositelů brýlí nikdy neslyšelo o termínu progresivní / multifokální brýle 75% nikdy nenosilo progresivní brýlové čočky 66% nikdo nikdy jim nenabídl progresivní brýlové čočky nebo o nich neví 32% u nich je cena progresivní brýlové čočky bariérou 57% na základě nově získaných informací o nich by si je chtělo ihned pořídit 69% bylo a je s progresivní brýlovou čočkou po změně z jednoohniskových nebo bifokálních velmi spokojeno V České republice se na prodejích optického zboží a služeb, podílejí provozovny, které jsou svým zaměřením i organizační strukturou dost odlišné. Působí zde více než 1200 provozoven. Největší skupinou jsou živnostníci, kteří podnikají v jedné provozovně, popřípadě mají další svoji pobočku. Tato skupina by měla být nositelem tradice, kvality a individuálního přístupu k zákazníkovi. U nás se také dost dlouho nedaří prosadit legislativní normy, které by napomáhaly udržet v oboru odbornost a kvalitu a pomohly by hlavně této kategorii k stabilitě. Další skupinou jsou sítě, které se pohybují v počtu kolem deseti provozoven. Jde o provozovny většinou působící v určitém regionu, s českým majitelem. V souvislosti 17

18 s nástupem obchodních center u nás, došlo k adaptaci velkých společností podnikajících v optice. Mají několik desítek provozoven a taky mají pobočky v centrech měst po celé republice. Jde většinou o firmy se zahraničním majitelem. Také u nás funguje několik sítí s českým vlastníkem a s velkým počtem provozoven rozmístěných ve všech regionech. Dochází ke kategorizaci zákazníků a s tím jsou spojené aktivity v rámci reklamy a marketingu s cílem co největšího ekonomického přínosu pro majitele. Zde by se také měla zlepšit kontrolní činnost, která by odstranila praktiky, pomocí kterých se k zákazníkovi dostávají nekvalitní služby a produkty. Bohužel není v možnostech některých koncových zákazníků rozlišit tyto parametry v již tak široké nabídce. Konkurenční výhoda není jen o ceně, optik musí zapracovat i na jiných detailech, které mu dávají možnost se odlišit. Nabízí se zde využít tradici, specializaci, odbornost, servis (jeho kvalita i rozsah), kreativitu, vize. I u prodeje progresivních brýlových čoček, tak jako u každé produktové nabídky, je potřeba se zaměřit na detaily a osvědčené pracovní postupy. (5,11,12) 18

19 3 Výroba, materiály, typy progresivních brýlových čoček 3.1 Technologie výroby Podle způsobu výroby rozlišujeme hromadnou, individuální ( receptovou) výrobu. Hromadná neboli průmyslová výroba znamená výrobu ve velkých sériích. Tímto způsobem se vyrábějí tzv. skladové brýlové čočky. Progresivní brýlové čočky se vyrábějí jako skladové minimálně. Individuální (receptová) výroba, zvaná také laboratorní, probíhá v menších výrobnách (brusírnách), kde se u polotovarů obvykle opracovává zadní optická plocha. V současné době se stále více uplatňuje receptová výroba u tzv. individuálních brýlových čoček, kterými mohou být čočky jednoohniskové ale také progresivní. Tyto brýlové čočky se opracovávají na zakázku se zohledněním konkrétních individuálních parametrů, které jsou měřeny přímo na dotyčném zákazníkovi a budoucím uživateli brýlové korekce. (4) Základní technologie výroby: Klasická konvenční - výhoda konvenční technologie spočívá v její menší ekonomické náročnosti a větších výrobních rozsazích. Konvexní, progresivní plocha je vytvořená obtiskem z formy na semifiniši. Konkávní plocha vytvořená podle refrakce sférickými, torickými nástroji. Free-Form -jde o bodové obrábění povrchu brýlové čočky. Úprava povrchu se děje za pomoci hrotového obráběcího nástroje -diamantové frézy, která je řízená počítačem. Výroba je založená na detailním výpočtu a bodovém opracování plochy. K přesnosti přispívá složitý software. Jde o ekonomické náročné zařízení, ale následně se celá produkce výrazně zlevní. Jde hlavně o výrazné snížení jednotlivých typů semifinišů na skladě výrobce. Také časová náročnost na výrobu brýlové čočky je nižší oproti konvenční technologii. Zavádění free-form výroby umožňuje větší možnosti ve vytváření nových designů a vlastností brýlových čoček.(1,4,10) 19

20 Shrnutí Free-Form technologie Přesnost výroby je 0.01 D Výhodou je volnost výběru předního zakřivení čočky Čočky lépe eliminují periferní aberace Pouze jeden obráběcí nástroj Mnohem méně polotovarů (semifinišů) Křivky vyšších řádů, musí zachovat charakter optické plochy Čočky na míru, podle parametrů zákazníka a obruby - snížení optických vad v okrajových zónách Možnost vytvořit obě progresivní plochy 20

21 3.2 Materiály Základními materiály na výrobu brýlových čoček jsou plasty a sklo.. Sklo je nejstarší materiál na výrobu brýlových čoček. Sklo je organická izotropní látka, která nemá pevný bod tání a která obsahuje kolem 20 prvků. Suroviny na výrobu skla jsou taviva a stabilizátory. V optice se používají křemičitá skla, která se dělí na korunová-běžná skla s indexem lomu 1,523 a vyšším indexem lomu 1,6-1,9. Tato skla obsahují prvky, které zvyšují index lomu. U výroby progresivních brýlových čoček se využívá sklo pouze okrajově. CR 39 - moderní materiál, který se využívá při výrobě brýlových čoček. Tento materiál byl vyvinut v roce 1940 pro vojenské účely. Velmi dobré jsou jeho mechanické i optické vlastnosti - index lomu 1,498, Abbeovo číslo 58, hustota 1,32. Je to odolný materiál proti nárazu a lehčí než sklo. Základním materiálem pro výrobu CR39 je tekutý monomer. HI-index- jde o derivát materiálu CR39. Existuje několik typů, v závislosti na materiálu různého indexu lomu 1,56-1,74, který určuje úroveň tzv. tenčení brýlové čočky. Brýlová čočka z materiálu s vyšším indexem lomu je tenčí a také lehčí než čočka s indexem lomu 1,5. Polykarbonát - termoplast s výbornými mechanickými vlastnostmi, vysokou pohltivostí UV záření a velmi lehký. Index lomu je 1,586 a Abbeovo číslo 32. Nevýhodou je náchylnost na oděr, čočky vysoce odolné proti nárazu. Materiál byl poprvé vyroben v roce Pro optický trh ho vyrábí firma Bayer. Trivex - velmi odolný, stejně jako polykarbonát, navíc bez vnitřního pnutí a odolný vůči chemikáliím. Lehký a tenký, index lomu 1,53, měrná hmotnost 1,11, o 20% lehčí než CR 39. Dobré optické vlastnosti, Abbeovo číslo 45, 100% ochrana proti UV záření. Trivex je polyuretanový polymer, který se na trhu objevuje také pod značkou NXT nebo trilogy. Brýlové čočky z trivexu se vyrábějí litím, díky němuž je zajištěno menší pnutí, vyšší homogenita a větší mechanická stabilita. Hivex jde o materiál s indexem lomu 1,6, který se svými vlastnostmi blíži k materiálu trivex 1,53, je také velmi odolný. (1,3,4) 21

22 Na obr.5 je přehled materiálů plastových a minerálních čoček, popsaných terminologii pro běžného uživatele, používaných hlavně v marketingu firem. Obrázek 5 22

23 3.3 Povrchové úpravy čoček Po dokončení výroby jsou čočky rozděleny dle povrchových vrstev, které budou nanášeny na čočky. Barvení plastových čoček čočky CR 39 s nižším indexem jsou barveny ponořováním do roztoku barev, jejichž kombinací vznikne vhodný odstín požadovaného zabarvení. Barvit lze jenom čočky bez úprav. Na čočky s vyšším indexem lomu je před barvením nanesena vrstva laku na zařízení spin coater. Spin coater je barvitelné tvrzení plastových čoček. Minerální čočky jsou barveny ve specializovaných provozovnách pomoci napařování. Tvrzení plastových čoček čočky jsou upnuty do držáku, který se otáčí konstantní rychlostí. Zespodu je na čočky vháněn lak, který se na čočky vlivem jejích otáčení stejnoměrně rozprostře. Čočky jsou poté vlivem UV záření vytvrzeny. Stejný postup je prováděn na druhé ploše čoček. Tvrzení čoček pomocí tohoto zařízení je časově náročné, neboť jsou čočky tvrzeny jednotlivě. Kvalita výsledného produktu nedosahuje kvalit tvrzení dip coat. Výhodou tohoto zařízení je možnost okamžitého vytvrzení požadovaných čoček. Tvrzení dip coat je proces tvrzení v lince, kdy jsou čočky dokonale vyčištěny v chemické lázni a za působení ultrazvuku. Čočky jsou ponořovány do laku a po závěrečné lázni se čočky přesunou do vodorovné polohy a umístí se do polymerizační pece. Tato vrstva je vhodnější pod antireflexní vrstvy a vrstva laku je silnější než u spin coatu. Tvrzení minerálních čoček skleněné čočky jsou tvrzeny chemicky, kdy jsou již zabroušené čočky vloženy do kovového košíčku. Tvrdí se v solné lázni při teplotě cca 450 C. Doba tvrzení je 12 až 16 hodin. Takto vytvrzené čočky mají 7x vyšší tlakové napětí než u tepelného tvrzení. Antireflexní vrstva čočky jsou nejdříve důkladně umyty za použití různých teplot vody. Čočky jsou následně osušeny a vloženy do kaloty domů. Po napaření antireflexní vrstvy se mohou nanášet ještě další vrstvy. Hydrofóbní úprava je nanesena obdobným způsobem a je to poslední vrstva při nanesení antireflexu. 23

24 Hydrofobní vrstva - je to nejsvrchnější vrstva nanášena na čočky po antireflexní vrstvě. Zvyšuje její ochranu a životnost. Díky odpudivými vlastnostem se čočka méně špiní a daleko lépe čistí. Super hydrofobní vrstva - je zatím nejnovější a nejúčinnější hydrofobní vrstva nanášena na brýlové čočky. Součástí této vrstvy je hydrofóbní, oleofóbní a antistatická složka. Čočky s touto úpravou jsou daleko odolnější vůči mastnotám a jiným nečistotám, které se běžně zachytávají na povrchu. Snadněji se čistí a eliminuje se riziko poškrábání na minimum. Nano částice jsou napařovány v hlubokém vakuu, čím se dosahuje hladký neporézní povrch. PC filtr - má ochranný účinek a odbourává škodlivé záření (modré světlo), které poškozuje zrak. Obsahuje antistatické účinky. UV filtr zabraňuje pronikání a odrazu UV záření do lidského oka. Polarizace polarizační filtr propouští pouze světlo polarizované kolmo k odrazné ploše. Vertikálně polarizované světlo umožňuje vidět kontrastně, zatímco horizontálně polarizované světlo způsobuje nepříjemné oslnění. K potlačení tohoto nežádoucího působení horizontálně polarizovaného světla slouží právě polarizační filtr. Fotochromatická vrstva je to vrstva fotochromatických molekul, které reagují na proměnlivé vnější světelné podmínky, nanáší se naprášením. (1,3,10) 3.4 Klasické a individuální progresivní čočky Výhody klasických progresivních čoček: jediná čočka pro ostré vidění na všechny vzdálenost koriguje vidění do dálky, na střední vzdálenost i na blízko dynamické vidění na všechny vzdálenosti, nedochází ke skokům obrazu, jednotlivé zóny na sebe plynule navazují bez viditelného přechodu, takže jsou estetické a na rozdíl od bifokálních čoček nejsou jednotlivé zóny pohledu viditelné, čočka vypadá stejně jako jednoohnisková 24

25 klasická progresivní čočka zohlední naměřené hodnoty a je vytvořená s pomocí tzv. normo hlavy, co znamená, že pevně dané parametry jsou nastaveny na zprůměrované hodnoty tak, aby vyhovovali co nejširšímu okruhu nositelů standardní normované hodnoty se liší u jednotlivých výrobců, pro příklad uvádím hodnoty firmy Omega Optix: pantoskopický uhel 12 zakřivení obruby 5 vrcholová vzdálenost 13mm Výhody individuálních progresivních čoček technologie výroby je postavená na třech základních parametrech, nutných pro zhotovení vysoce kvalitních individuálních progresivních čoček speciálně pro konkrétního pacienta a jeho brýlovou obrubu: pantoskopický úhel, vrcholová vzdálenost a úhel zakřivení brýlové obruby Ta zajistí nositeli výhody v podobě maximálního komfortu a využití správného vnímání původního předpisu lékaře a skutečnou korekci maximálně možná redukce zkreslení a potlačení lomů obrazu u nejnovějších typů je možný tzv. variabilní inset, respektování rozdílných (někdy i atypických) hodnot mezi PD do dálky a PD do blízka progresivní individuální design, využívá pacientovy osobní parametry korekce a brýlové obruby pro vysoce kvalitní řešení na míru, ale je náročnější na přesné vyměření požadovaných hodnot. (2,4) 25

26 4 Vyměření parametrů 4.1 Možnosti vyměření parametrů progresivních brýlových čoček Vyměření hodnot pro výrobu progresivních čoček se liší dle jejich typu: Standardní progresivní čočky Individuální progresivní čočky Vyměření standardní progresivní čočky U běžné progresivní čočky je potřeba specifikovat tyto údaje: Preskripce nositele, hodnota do dálky Addice PD dálka, pravé a levé oko zvlášť Výška zornice, pravá a levá zvlášť Typ koridoru Typ čočky dle výrobce Vyměření individuální progresivní čočky U individuální progresivní čočky jsou potřebné tyto parametry: Preskripce nositele, hodnota do dálky Addice PD dálka, pravé a levé oko zvlášť Výška zornice, pravá a levá zvlášť Typ koridoru Šířka nosníku Pantoskopický uhel Zakřivení obruby 26

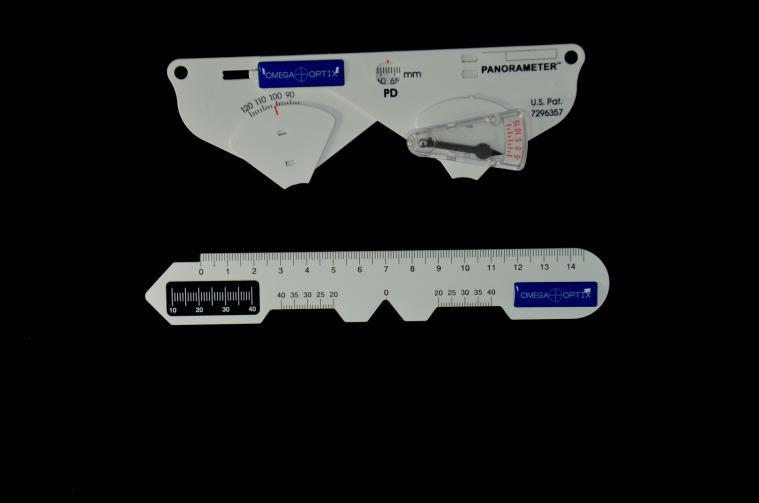

27 Vrcholovou vzdálenost, Vertex Šířku a výšku očnice Variabilní inset (nepovinný údaj, uvádí se dle požadavku) Typ zvolené čočky dle výrobce (2,12) 4.2 Popis postupu vyměření Panorametrem Panorametr slouží pro manuální vyměření individuálních hodnot potřebných pro výrobu individuální progresivní čočky. Nabízí se ve více variantách a práce s ním je po zacvičení poměrně jednoduchá. Doporučuje se měření několikrát vyzkoušet nanečisto, aby finální projev při měření zákazníka působil profesionálním dojmem. V současné době je v podstatě jedinou možností na zjištění předepsaných parametrů pokud neměříme centrovacím systémem. Je důležité před samotným měřením obrubu přizpůsobit tak, aby byla pro zákazníka pocitově pohodlná a splňovala všeobecné požadavky na optickou pomůcku. Nástrojem na měření individuálních hodnot lze jednoduše změřit PD stejně jako s ostatními PD metry. Obrázek 6 Měření parametrů: 27

28 Zakřivení obruby Nastavíme na nositelovo PD na měřítku Srovnáme střed měřítka, umístíme ve výši nosníku obruby tak, aby se obě opěrky dotýkaly předních ploch brýlových čoček a zapíšeme naměřený úhel Obrázek 7 Vrcholová vzdálenost, Vertex Nástrojem změříme vrcholovou vzdálenost, což je vzdálenost mezi oční rohovkou a zadní plochou čočky. Pacient musí hledět rovně, přímo před sebe a hlavu držet v přirozené pozici Držíme nástroj horizontálně tak, aby stupnice pro vrcholovou vzdálenost a nositelova rohovka byli v jedné rovině Pantoskopický úhel Obrázek 8 28

29 Nositel by měl hledět rovně, přímo před sebe a držet hlavu v přirozené pozici Umístíme spodní část panorametru pomocí opěrné části se stupnicí před pacientovu zornici a přečteme úhel (4,12) Obrázek Videocentrace pomocí vyměřovacího systému Zde popíšu zařízení, které je vynikající pomůckou hlavně při výběru progresivních brýlových čoček, na které se v něm zaměřuje několik užitečných programů. Jde o vyměření parametrů obou očí pro správné zhotovení brýlí pomocí kamerového systému. Videocentrace je v našem případě prováděna pomocí zařízení ipad s aplikací Smart Mirror využívající nejnovější technologie v optice. Díky inteligentní kombinaci s tabletem ipad se speciálním nástavcem, sofistikované softwarové aplikaci a kalkulačnímu programu je dosaženo maximálně přesného centrování. Na rozdíl od zařízení předchozí generace podobných zařízení je rychlejší, operativnější a kompaktnější. Kamera tohoto zařízení načte parametry klienta. Fotografie a naměřené údaje jsou díky softwaru rychle zpracovány a odeslány do kalkulačního programu. Požadované centrovací hodnoty (PD, centrovací výška, inklinace, vertex-vrcholová vzdálenost, box parametry, šířka nosníku) se zobrazí v průběhu pár sekund. Tento systém nám dále umožňuje archivovat údaje a později lehce dohledat. Umožňuje taky zaslání obrázků pořízených při výběru brýlové obruby na zákazníka a Ti, kteří při výběru brýlí cítí potřebu se s někým poradit, jistě uvítají tuto možnost. Součástí 29

30 aplikace je program simulující realitu vidění. Napodobuje pocity zákazníka dívajícího se na svět přes brýlové čočky. Klient přes obrazovku ipad vidí vše okolo tak, jak bude vidět se skutečnými brýlemi ve všech pohledových vzdálenostech. V následující části se seznámíme s jednotlivými sekcemi a jejich použitím v provozu. Ikona aplikace je umístěna na vstupní obrazovce, umístění se může libovolně navolit, označil jsem ji šipkou.(6,12) Obrázek 10 30

31 Základní obrazovka aplikace Po odkliknutí se nám zobrazí základní obrazovka aplikace: Na obrazovce se nám zobrazí tří ikony podaplikací: Výběr obruby Simulace Centrování V domovské obrazovce se jednoduše zvolením vybrané aplikace dostaneme na stránku s požadovaným zaměřením: Obrázek 11 31

32 Výběr obruby První v nabídce je ikona výběr obruby. Zde je možné zákazníkovi nabídnout formou fotografií nebo krátkého videa zpětně se podívat na nabízené a vyzkoušené brýlové obruby. Tuhle výhodu ocení hlavně zákazník, který bez předepsané korekce ostře nevidí. Je zde možnost nasnímat i pohled ze strany, který vhodně doplní vizualizaci zkoušené obruby. Další variantou je odeslat záznam na kontaktní a konzultace výběru může proběhnout i mimo provozovnu (rodina atd.). Obrázek 12 32

33 Simulace V další sekci se nachází několik simulátorů, které pomocí jednoduchých obrázků a důmyslných prezentací vysvětlují podstatu a základní vlastnosti produktu. Zde se můžeme pomocí simulací seznámit s vizualizací důležitých parametrů, např. u polarizačních čoček a progresivních čoček. Vysvětluje komplikované pojmy snadno a názorně. Umožní poskytnout zákazníkovi profesionálnější služby a přesvědčivější argumenty. V následující částí popíšu jednotlivé sekce. Obrázek 13 33

34 Oční vady Zde může optik jednoduše vysvětlit například anatomii oka, zrakové vady nebo vidění po čtyřicítce. Jednotlivě jsou řešeny myopie, hypermetropie, astigmatizmus a presbyopie, z které je ukázka. Obrázek 14 Povrchové úpravy Velmi názorné je vysvětlení povrchových úprav čoček. Demo čočku, je možné rozdělit na dvě plochy a ukázat možnost jak se povrch čočky mění při poškrábání, když jsou na ní šmouhy nebo odlesky. Jedna část simuluje bezvadný povrch s aplikovanou prémiovou povrchovou úpravou, druhá s minimální nebo žádnou ochranou. Je možná varianta video módu nebo reálného pohledu.. Obrázek 15 34

35 Samozabarvovací čočky Tahle aplikace nám umožňuje nasimulovat postupné zabarvení čočky. Ukazuje přechod z pozice, kdy je čočka v klidovém stavu do pozice postupného zabarvení. Je možné navolit hnědé nebo šedé zabarvení a i zde je možná varianta video módu nebo reálného pohledu. Obrázek 16 Polarizace Polarizační čočky jsou v kategorii slunečních čoček vysoce oblíbené. Tady se simulace pohledu s čočkami s polarizací dostává do reálných zobrazení a při komunikace o produktu posiluje argumenty prodávajícího. Je zde varianta vyzkoušení dvou barev, pohledu bez polarizace a taky video mód nebo reálný pohled. Obrázek 17 35

36 Progresivní čočky Program obsahuje i modul pro výběr designu progresivní brýlové čočky. Tato varianta umožní nasimulovat vše důležité, s čím se při výběru progresivních čoček setkáváme. Můžeme zadat typ čočky, zobrazit koridor, navolit dioptrickou hodnotu i hodnotu addice. Výsledkem je doporučené individualizované řešení korekce zraku. I zde je možné aplikaci spustit ve video módu nebo reálného pohledu. Sféra, asféra Obrázek 18 Zde je možné zákazníkovi ukázat zobrazení přes sférickou a asférickou čočku a porovnat rozdíl při používání jednotlivých typů těchto čoček. Nabízí se varianta ukázat design, zobrazení v brýlích, vizuální zobrazení a zadat dioptrickou hodnotu. Obrázek 19 36

37 Tloušťka čoček Materiálový poradce umožňuje rychlé a jednoduché zobrazení tloušťky čoček z různých materiálů při různých hodnotách korekce a poloměru. Současně porovnává jednotlivé druhy čoček. Optik si musí být jistý, že zákazník bude ve zvolených brýlích nejen dobře vypadat, ale jejich nošení bude taky maximálně komfortní. To umožňuje vizualizace vybraného indexu brýlový čočky v různých typech brýlových obrub. Obrázek 20 Výuka nošení progresivních brýlových čoček Tato aplikace je jedinečná ve výuce nošení a dívání se přes progresivní brýlové čočky. Ukazuje nositeli správnou trajektorii pohybu očí, a jakým způsobem je nutné pohybovat hlavou hlavu, aby mu brýle mohly poskytnout perfektní vizuální komfort. Obrázek 21 37

38 Centrování Poslední v nabídce je možnost centrování. Jde o aplikaci, která nám umožní změřit požadované centrovací hodnoty nutné k výrobě progresivní brýlové čočky na základě individuálních parametrů zákazníka, to jsou: Preskripce nositele, hodnota do dálky Addice PD dálka, pravé a levé oko zvlášť Výška zornice, pravá a levá zvlášť Typ koridoru Šířka nosníku Pantoskopický uhel Zakřivení obruby Vrcholovou vzdálenost, Vertex Šířku a výšku očnice Variabilní inset (nepovinný údaj, uvádí se dle požadavku) Typ zvolené čočky dle výrobce K aplikaci a tabletu, kterým je měření prováděno se dodává nástavec s přisvícením a integrovaným stojánkem. Obrázek 22 38

39 Další součástí vyměřovacího setu je nástavec, který se nasadí na obrubu zákazníka.centrovací body zde umístěné jsou důležité k změření a dosažení požadovaných výsledků. Obrázek 23 39

40 V následující části detailně přiblížím postup měření: Centrace dálka Prvním krokem je nastavení zákazníka do přirozené polohy, obruba musí být přizpůsobená do pozice, ve které je nositel bude používat a je na ní nasazen nástavec. Při zaměření je důležité, aby se brýle i s pomůckou nacházeli ve světlém rámečku. Pomocí tlačítek OK se pořídí foto. Obrázek 24 Dalším krokem je seřízení značek na zornici pravého levého oka a na tři přidané centrovací body. Lze tak učinit pohybem prstů po dotykovém displeji. Obrázek 25 40

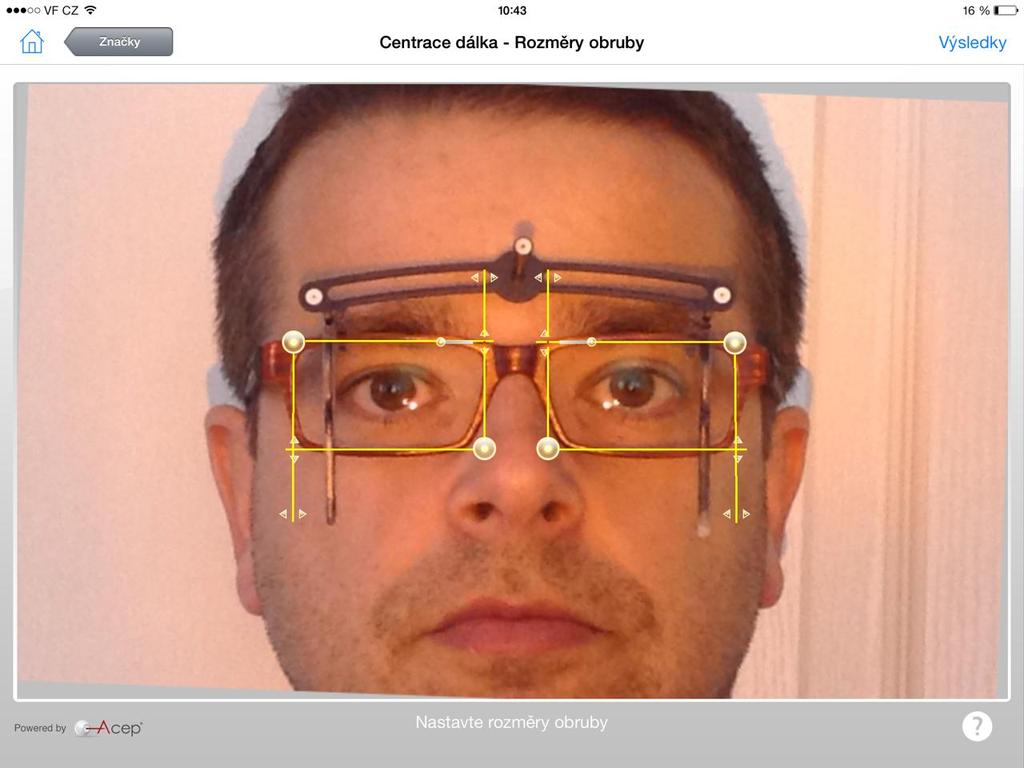

41 Následně se pomocí pohyblivých úseček přesně definuje tvar očnic u brýlové obruby. To nám pomůže v závěrečné sumarizaci dosáhnout hodnoty A-šířka očnice, hodnoty B-výška očnice a rozměr nosníku. Obrázek 26 Systém po přepočítání naměřeních hodnot zobrazí údaje dosažených při měření v centraci na dálku. Můžeme pokračovat v měření hodnot při centraci do blízka. Obrázek 27 41

42 Centrace blízko I zde je potřeba nastavit zákazníka tak, aby se nacházela obruba ve světlém rámečku uprostřed obrazovky. Obrázek 28 V horním výběru zvolíme příkaz centrace blízko a dotkneme se displeje. Zde se ukáže červený kruh a po chvíli se automaticky pořídí snímek. Je důležité zachovat přirozenou vzdálenost na čtení. Obrázek 29 42

43 I u snímku pořízeného v části centrace na blízko se také pomocí pohyblivých úseček přesně definuje tvar očnic u brýlové obruby. Obrázek 30 Dalším krokem je posazení značek na centrovací body. Obrázek 31 43

44 Výsledkem předchozích kroků je závěrečný obrázek, u kterého máme dispozici všechny požadované parametry. Obrázek 32 Vynikající pomůckou je možnost aplikovat přímo do obrázku a použité obruby délku koridoru respektive typ zvolené progresivní čočky. Tím se zcela eliminuje výběr produktu, který nesplňuje naše parametry. Obrázek 33 44

45 Výsledky měření je možné uložit a mít k dispozici v seznamu, který je také součástí aplikace. Zvolíme možnost sessions na horní liště a z nabídky, která se nám otevře, vybereme příkaz save sessions t. j. uložení. Obrázek 34 Otevře se nám okno, do kterého vypíšeme jméno zákazníka, nebo číslo pod který je zákazník případně měření ve vaší optice vedeno. Obrázek 35 45

46 Po potvrzení se otevře okno s informací o uložení výsledku provedeného měření. Obrázek 36 Databáze se nachází pod názvem session manager a zde jsou v časové postupnosti uloženy všechna uskutečněná měření. Po rozkliknutí požadovaného data se objeví obrázek s vizualizací, která nám usnadní další volbu. Obrázek 37 46

47 Další výhodou je možnost odeslat em obrázek z provedeného měření. Touhle variantou si může optik případně poslat měření do centrální databáze, hlavně pokud má více provozoven. Data tak budou k dispozici i v případě návštěvy zákazníka na jiné pobočce. Jde taky o určitou formu zálohování v případě ztráty dat. Další možností je zaslání hodnot a použití při objednávce vybraného produktu u dodavatelské firmy. Obrázek 38 Tímhle krokem se popis aplikace centrování dostal do finální fáze. Zde je možné provést dvě možnosti a to její ukončení nebo další měření. (9) 47

48 5 Postřehy a názory k vyměření Aplikace Smart Mirror je velmi jednoduchá, intuitivní a efektivní pomůcka při výběru a prodeji brýlových čoček koncovému zákazníkovi. Představuje moderní způsob komunikace se zákazníkem na prodejně. Dokáže plně nahradit doposud přetrvávající pomůcky a je to proto velmi dobrý komunikační nástroj při prodeji a výběru brýlových čoček a brýlových obrub koncovému zákazníkovi. V návaznosti na další aplikace, vyměřování, simulace, které prezentují funkce a výhody nejrůznějších brýlových čoček, dotváří profesionální image oční optiky. Jednou z výhod jsou i nesrovnatelně efektivnější a rychlejší aktualizace v produktovém katalogu, který může být taky nainstalován v tomto zařízení. Na druhou stranu jsem se také setkal u uživatelů této aplikace s několika připomínkami, které bylo nutno řešit. Většinou šlo o odlišnost naměřeného parametru, když si optik dělal kontrolní měření jiným měřidlem. Nejčastější chybou bylo nesprávné postavení kamery vůči snímanému objektu tj. zákazníkovi. Zde se vyžaduje mít oba, kameru i zaměřeného člověka ve stejné horizontální rovině. Je taky zajímavé, že naměřená hodnota zakřivení obruby a naměřená hodnota její inklinace, ovlivňují stavbu progresivní individuální brýlové čočky z 90%, zatím co vrcholová vzdálenost z 10%. Do budoucna se počítá s tím, že zvolený produkt, v našem případě progresivní čočku, bude možné přímo z aplikace objednat u dodavatele, to lze jenom s připojením na internet. Jinak má aplikace veškeré předpoklady na masivnější rozšíření a využívaní v očních optikách. 48

49 Závěr Ve své práci jsem chtěl seznámit odbornou veřejnost s moderními metodami a postupy vyměřování progresivních brýlových čoček. Zaměřil jsem se na aplikaci, kterou lze provozovat na tabletu. Tuto aplikaci vyvíjela renomovaná firma, produkující špičková zařízení pro práci v oční optice. Jde o praktickou pomůcku, jak pro odborníky, tak i koncového zákazníka. Snažil jsem se zpřístupnit souhrn informací, které se dotýkají problematiky progresivních brýlových čoček. Toto téma je nutné vnímat ze širšího pohledu a mít dostatečné znalosti o této problematice. Jenom tak se dosáhne adaptace kvalitních a cenově náročnějších produktů v této kategorii. Zatím se progresivní čočky na celkových prodejích v očních optikách podílejí pouze okrajově. Ve svém zaměstnání se přímo setkávám s optiky, které tato nová aplikace centrování zaujala. Bohužel zatím pro koupi či pořízení zůstává hlavním kritériem pořizovací cena. Asi nelze úplně objektivně posoudit, jaké procento zákazníků se pro daný produkt, respektive progresivní brýlovou čočku rozhodne po prezentování pomocí popsané aplikace. Je však potřeba tyto nové technologie brát jako nezbytnou součást dalšího vývoje, jak ve společnosti, tak i v oboru oční optika. Při nových technických možnostech výroby, jakou je technologie free-form, se klade čím dál větší důraz na zapracování individuálních parametrů spotřebitele do konstrukce progresivní brýlové čočky. Některé optiky se budou věnovat vyměření individuálních parametrů a tím logicky investovat do zařízení, které jim umožní využívat nové a přesnější postupy. Svým přístupem k dané problematice se budou jednotlivé provozovny očních optik vždy rozlišovat. Nové generace progresivních brýlových čoček jsou logicky ve vyšší cenové kategorii, ale poskytují větší komfort pro koncového zákazníka a dávají vynikající reference k dalšímu jejímu prodeji. Ve své práci jsem nabídnul možnost detailně se seznámit s nejnovějším programem pro vyměřování všech potřebných parametrů včetně individuálních nevyhnutných při práci se zákazníkem v oční optice. Myslím si, že opravdu detailní popis všech kroků v prezentované aplikaci povede ke zkvalitnění práce s koncovým zákazníkem. Cílem mé práce bylo sestavit přehledný a funkční popis postupu k získání hodnot požadovaných při výrobě, jak klasických tak individuálních progresivních brýlových čoček. 49

50 Seznam použité literatury 1) NAJMAN, Ladislav. Dílenská praxe očního optika. 1. Brno: Institut pro další vzdělávání pracovníků ve zdravotnictví, ISBN ) RUTRLE, Miloš. Brýlová technika, estetika a přizpůsobování brýlí: učební texty pro oční optiky a oční techniky, optometristy a oftalmology. 1. vyd. Brno: IDVPZ, 2001, 123 s. ISBN ) POLÁŠEK, Jaroslav. Technický sborník oční optiky,praha SNTL PRAHA,1975: 4) Poznámky z přednášek předmětu Technologie 5) Marketingový materiál firmy Essilor 6) Marketingový materiál firmy Omega Optix 7) Marketingový materiál firmy Rodenstock 8) Marketingový materiál firmy Sagita 9) Aplikace Smart Mirror 10) 11) 12) 50
