1 NÁVOD K POUŽITÍ CZ Před prvním použitím si pozorně přečtěte návod k použití! Návod uschovejte i pro pozdější nahlédnutí. FUNKCE: stoupání, klesání a otáčení, přistávání VLASTNOSTI: lehký trup letadla, velká síla motoru, s letadlem se lehce manipuluje a dobře sedí v ruce, rychlé dobíjení baterie, vynikající design letadla, kvalitní materiály, snadná montáž, bezpečný a spolehlivý

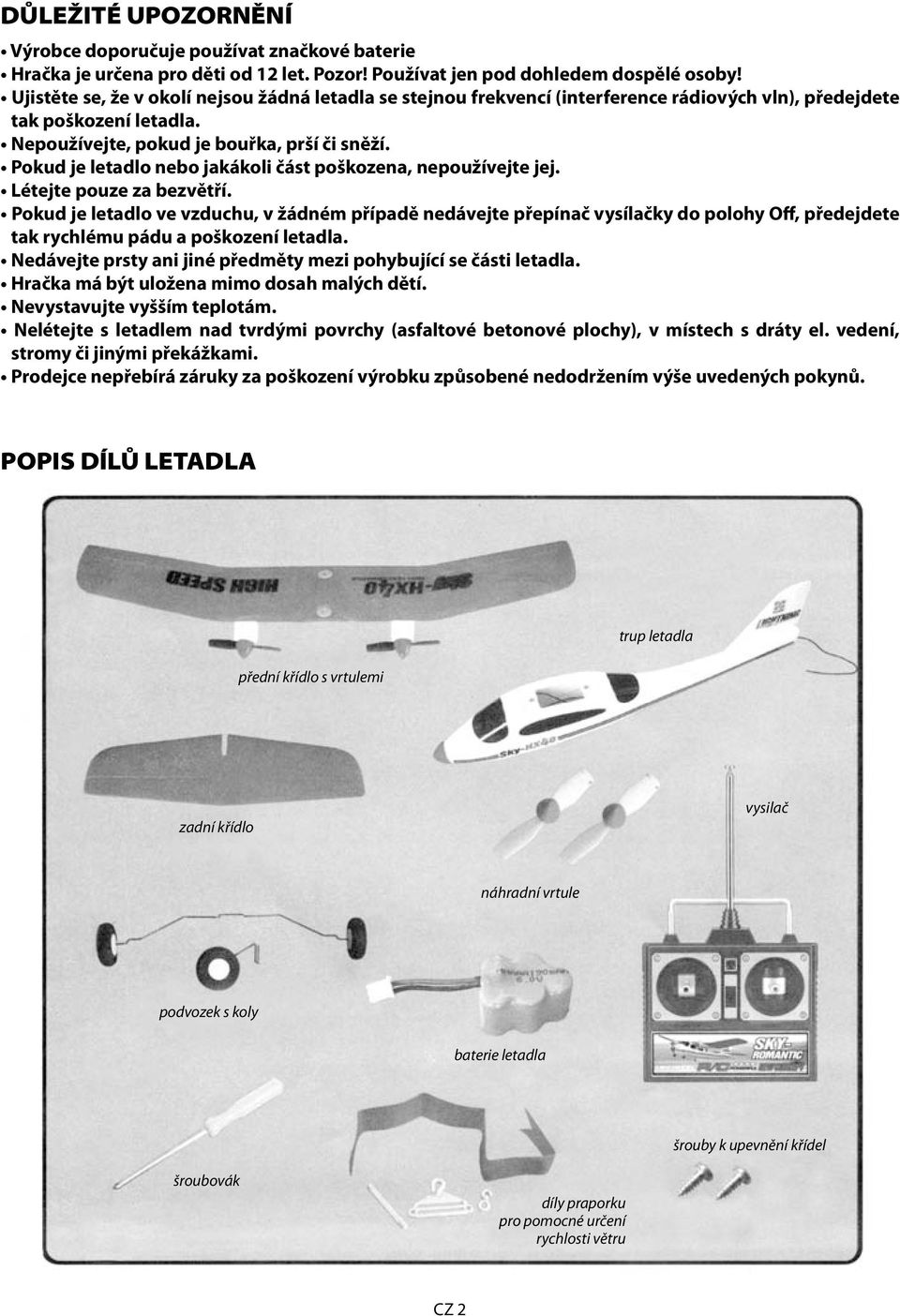

2 DŮLEŽITÉ UPOZORNĚNÍ Výrobce doporučuje používat značkové baterie Hračka je určena pro děti od 12 let. Pozor! Používat jen pod dohledem dospělé osoby! Ujistěte se, že v okolí nejsou žádná letadla se stejnou frekvencí (interference rádiových vln), předejdete tak poškození letadla. Nepoužívejte, pokud je bouřka, prší či sněží. Pokud je letadlo nebo jakákoli část poškozena, nepoužívejte jej. Létejte pouze za bezvětří. Pokud je letadlo ve vzduchu, v žádném případě nedávejte přepínač vysílačky do polohy Off, předejdete tak rychlému pádu a poškození letadla. Nedávejte prsty ani jiné předměty mezi pohybující se části letadla. Hračka má být uložena mimo dosah malých dětí. Nevystavujte vyšším teplotám. Nelétejte s letadlem nad tvrdými povrchy (asfaltové betonové plochy), v místech s dráty el. vedení, stromy či jinými překážkami. Prodejce nepřebírá záruky za poškození výrobku způsobené nedodržením výše uvedených pokynů. POPIS DÍLŮ LETADLA přední křídlo s vrtulemi trup letadla zadní křídlo vysilač náhradní vrtule podvozek s koly baterie letadla šrouby k upevnění křídel šroubovák díly praporku pro pomocné určení rychlosti větru CZ 2

3 AKU BOX Ni- Cd 9,6v nabíječka pro baterii letadla (9,6 V 250 mah) MONTÁŽ ZADNÍHO KŘÍDLA MONTÁŽ LETADLA Opatrně odstraňte ochrannou pásku z křídla. Vezměte křídlo dle pozice na obrázku. UPOZORNĚNÍ: Spodní část křídla je ta, na které byla umístěna ochranná páska. Opatrně zasuňte výřez křídla do výřezu ocasu letadla. Zajistěte křídlo k trupu letadla: jemně zatlačte na křídlo. MONTÁŽ PŘEDNÍHO KŘÍDLA Propojte konektor křídla s trupem. Správné umístění křídla - vrtule směřují k přední části letadla. Upevněte přední křídlo k trupu letadla zašroubováním dvou šroubů dle vyobrazení (použijte přibalený šroubovák). CZ 3

4 MONTÁŽ PODVOZKU Nasměrujte ohyb podvozku (se 2 koly) k plastikovému otvoru umístěném na spodní části trupu letadla (za přepínačem on/off). Pevně a opatrně zasuňte ohyb podvozku do otvoru. UPOZORNĚNÍ: Při pohledu ze shora jsou kola zkosena směrem dozadu. VKLÁDÁNÍ BATERIÍ DO VYSÍLAČKY Pevně a opatrně nasuňte ohyb 1 kola podvozku do otvoru na přídi letadla. Konektor pro dobíjení akumulátoru letadla Odstraňte kryt přihrádky na baterie (vysuňte kryt palcem ve směru označení na krytu). Vložte baterie. Dbejte na správnou polaritu baterií. Při použití nabíjecích baterií používejte pouze baterie plně nabité. Baterie: 8 ks AA alkalických baterií - nejsou součástí dodávky, nebo možnost použít dobíjecí AKU BOX. Nasuňte zpět kryt přihrádky na baterie. Při správném nasunutí uslyšíte zvuk zacvaknutí krytu. VKLÁDÁNÍ BATERIE LETADLA UPOZORNĚNÍ: Před instalací baterie se důkladně přesvědčte, že přepínač vysílačky i přepínač na spodní části trupu letadla jsou v pozici OFF (vypnuty)! Pro vložení uvolněte plastový kryt baterie na spodní části trupu letadla (opatrně posuňte kryt dozadu a povytáhněte vzhůru). Pečlivě a správně propojte baterie s konektorem letadla. Nezasunujte konektory násilím, je pouze jeden způsob zapojení (bez ohledu na barevnost vodičů). CZ 4 Baterie zajistěte krytem.

5 DÁLKOVÉ OVLÁDÁNÍ NABÍJENÍ BATERIÍ LETADLA Do ovladače vložit adaptér s 8 AA články nebo Aku-blok 8xAA NI-CD 700mAh 9.6V. Tento Aku-Blok lze dobíjet přiloženým síťovým adaptérem. Akumulátor letadla 5x1 (6 V 180 mah) propojíme s konektorem pro dobíjení - umístěném na spodní části ovladače, dobíjíme max. 2,5 minuty. Při překročení tohoto limitu hrozí poškození baterie. V adaptéru ovladače: nemíchejte staré baterie s novými nemíchejte různé druhy baterií před nabíjením baterií mají být tyto baterie téměř vybité nenabíjejte baterie bez dozoru Nepřebíjejte baterie. Baterie, které nejsou určeny pro nabíjení, nenabíjejte. Výměnu baterií musí provádět dospělá osoba. DODATEK NABÍJENÍ BATERIÍ doporučená doba nabíjení baterií v letadle: 2-3 min. doporučená doba nabíjení baterií v nabíječi: 4-6 hod. Doba se v závislosti na počtu dobíjení bude prodlužovat. SEZNAMTE SE S VYSÍLAČKOU UPOZORNĚNÍ: Každá souprava je dodávána s nálepkou na spodní části letadla, na které je uvedena frekvence pro vysílačku. Pokud budou v blízkosti dvě vysílačky operující na stejné frekvenci, budou se vzájemně ovlivňovat. Může to přivodit pád a tím i poškození letadla. Anténa Kontrolka Páčka - CHANEL 1 přídání/ubírání rychlosti Páčka - CHANEL 2, 3 směr letu letadla vlevo/vpravo Přepínač On/Off (zapnutí/vypnutí) VZLÉTNUTÍ VYROVNÁNÍ DO VODOROVNÉ POLOHY konektor pro dobíjení akumulátoru letadla CZ 5

6 JAK LÉTAT Stoupání Odpor Posuňte páčku od sebe Zatočení doprava Posuňte páčku od sebe Gravitace Přepnout do polohy On Posunout vpravo 1. Vzlétnutí Vytáhněte anténu vysílačky. Zapněte vysílačku (= přepínač do polohy On). Do jedné ruky uchopíme za spodní část trupu letadlo, do druhé dálkový ovladač. Posuneme levou páku od sebe (spustíme motor) a letadlo vypustíme z ruky pod úhlem cca Posuneme levou páku od sebe (spustíme motor) a letadlo vypustíme z ruky pod úhlem Zatočení vpravo Posuňte levou páku - od sebe a pravou páku - doprava. Letadlo zatočí doleva. Upozornění: Pravou pákou posuňte doprava pouze na malý okamžik (cca 1 sec) a ihned ji vraťte zpět do původní polohy (uprostřed). Zkuste si tento pohyb nacvičit vícekrát, aby jste získali jistotu pro další létání. Stoupání Posuňte páčku od sebe Posuňte páčku k sobě Odpor Gravitace Klesání 2. Stoupání Posuňte levou páku od sebe. Obě vrtule se roztočí, letadlo tak získá potřebnou rychlost a začne stoupat spirálovitě vzhůru. 5. Klesání Posuňte levou páku k sobě. Vrtule se zabrzdí a letadlo začne klesat pomocí gravitace. Před klesáním se ujistěte, že nemůže narazit do žádné překážky. Zatočení doleva Výpad Mírně zatlačit Posuňte páčku k sobě Zatlačit vlevo 3. Zatočení vlevo Posuňte levou páku od sebe a pravou páku doleva. Letadlo zatočí doprava. Upozornění: Pravou pákou pohněte doleva pouze na malý okamžik (cca 1 sec) a ihned ji vraťte zpět do původní polohy (uprostřed). Zkuste si tento pohyb nacvičit vícekrát, aby jste získali jistotu pro další létání. 6. Přistávání Natočte letadlo proti větru. Dále postupujte jako při klesání (bod 5). Model letadla je zkonstruován tak, aby umožnil letadlu bezpečně přistát. Přizpůsobte směr letu pomocí ovladače tak, aby jste bezpečně přistáli. Letadlo stoupá spirálovitě vzhůru, směr letu určuje výkon levého či pravého motoru. Kontrolka na ovladači svítí tehdy, pokud jsou baterie v ovladači a přepínač je v poloze ON. Intenzita červeného světla je dána stavem baterie. VYBERTE SI SPRÁVNÝ DEN K LÉTÁNÍ Sestavte praporek pro pomocné určení směru větru a upevněte jej na konec antény (viz obrázek). Uchopte vysílačku ve vertikální poloze. Pokud praporek klesne, můžete létat. Pokud praporek vzlétne v úhlu cca 45 a výše, nelétejte. CZ 6

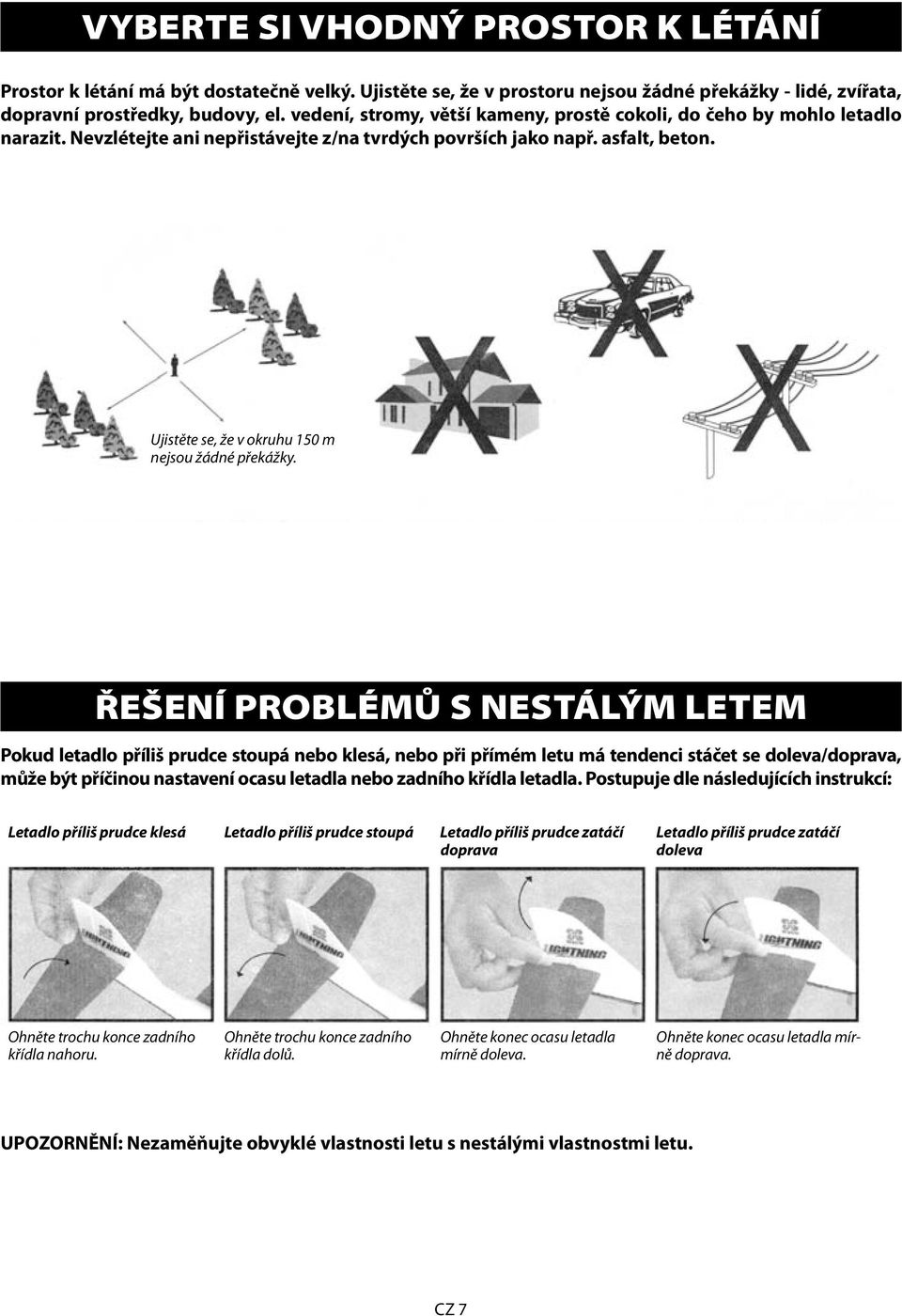

7 VYBERTE SI VHODNÝ PROSTOR K LÉTÁNÍ Prostor k létání má být dostatečně velký. Ujistěte se, že v prostoru nejsou žádné překážky - lidé, zvířata, dopravní prostředky, budovy, el. vedení, stromy, větší kameny, prostě cokoli, do čeho by mohlo letadlo narazit. Nevzlétejte ani nepřistávejte z/na tvrdých površích jako např. asfalt, beton. Ujistěte se, že v okruhu 150 m nejsou žádné překážky. ŘEŠENÍ PROBLÉMŮ S NESTÁLÝM LETEM Pokud letadlo příliš prudce stoupá nebo klesá, nebo při přímém letu má tendenci stáčet se doleva/doprava, může být příčinou nastavení ocasu letadla nebo zadního křídla letadla. Postupuje dle následujících instrukcí: Letadlo příliš prudce klesá Letadlo příliš prudce stoupá Letadlo příliš prudce zatáčí doprava Letadlo příliš prudce zatáčí doleva Ohněte trochu konce zadního křídla nahoru. Ohněte trochu konce zadního křídla dolů. Ohněte konec ocasu letadla mírně doleva. Ohněte konec ocasu letadla mírně doprava. UPOZORNĚNÍ: Nezaměňujte obvyklé vlastnosti letu s nestálými vlastnostmi letu. CZ 7

8 ÚDRŽBA LETADLA Po každém letu dodržujte následující pokyny k údržbě: 1. Ujistěte se, že vysílačka i letadlo jsou v pozici vypnuto (OFF). 2. Vyjměte baterii z letadla (Při odpojování držet za konektor ne za vodič). 3. Zkontrolujte vrtule křídla. 4. Zkontrolujte tělo letadla a obě křídla. 5. Očistěte letadlo jemným hadříkem. 6. Pokud dojde k poškození křídel či trupu, používejte k opravě pouze průhlednou lepící pásku popř. lepidlo k tomu určené (na polystyren). Servis V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte servisní oddělení. Při použití výrobku se řiďte pokyny uvedenými v přiloženém návodu k použití. Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými v návodu k použití. Ochrana životního prostředí: Informace k likvidaci elektrických a elektronických zařízení Po uplynutí doby životnosti přístroje nebo v okamžiku, kdy by oprava byla neekonomická, přístroj nevhazujte do domovního odpadu. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Baterie nevhazujte do běžného odpadu, ale odevzdejte na místa zajišťující recyklaci baterií. Informace o výrobku TV PRODUCTS CZ tímto prohlašuje, že výrobek je ve shodě se základními požadavky a s dalšími příslušnými ustanovení Nařízení vlády č. 426/2000 Sb. (resp. směrnice 1999/5/ES). CZ 8
