STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ.

Transkript

1

2 Regionální zastoupení Evropa Belgie, Brusel Členství v EEIG (European Economic Interest Grouping) ČeskáRepublika Sídlo SINDLAR Groups.r.o. Sídlo ŠINDLAR s.r.o. Slovensko Obchodní zastoupení SeverníAmerika USA Střednía JižníAmerika Peru StředníVýchod Irák JižníAsie Nepál SríLanka VýchodníAsie Filipíny Obchodní zastoupení Obchodnízastoupení ŠINDLAR s.r.o. Dceřiná společnost SINDLAR PERU S.A.C. Obchodní zastoupení Obchodní zastoupení Obchodníaktivity Obchodní zastoupení

3 Rozsah nabízených služeb Rozsah nabízených služeb je vždy upraven přiměřeněspecifickým podmínkám jednotlivých divizí. V plném rozsahu je definován následujícími pracovními etapami: projektový management zpracování projektových dokumentací všech stupňů inženýrskáčinnost (systém vodoprávního řízenív jednotlivých regionech) poradenstvía expertízy (ve vazběna programy financovanéorgány EU) zajištění dodávek technologií zajištění realizace staveb a jejich supervize

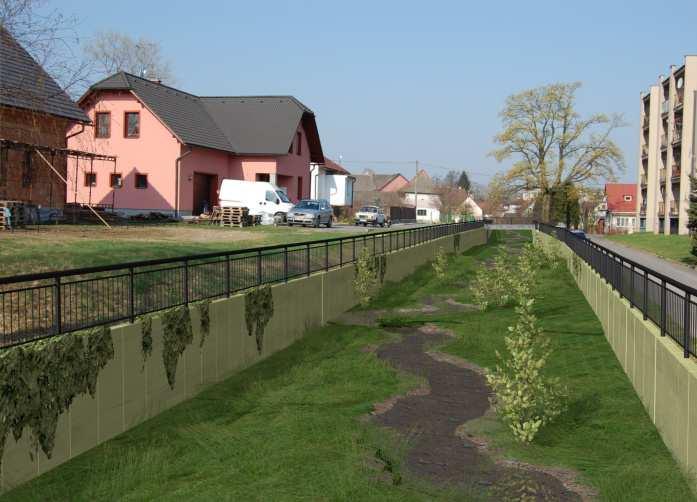

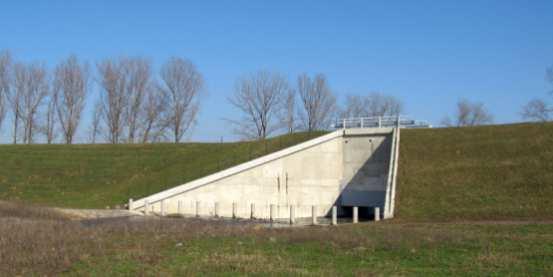

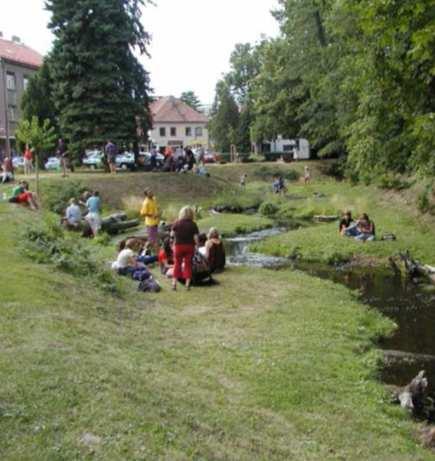

4 Vodohospodářské stavby a protipovodňová ochrana Příklady charakteristických zadání: Komplexníprotipovodňováochrana včetněpříroděblízkých protipovodňových opatření, hrázovésystémy Jezy a stupně Rybí přechody všech typů Suchéretenční nádrže a poldrys revitalizacív ploše zátopy Malévodní nádrže -rybníky Vodohospodářská problematika v územním plánování Komplexní řešení vody v intravilánech měst a obcí Architektonické zapojení vodních toků do městských parků- povodňové parky

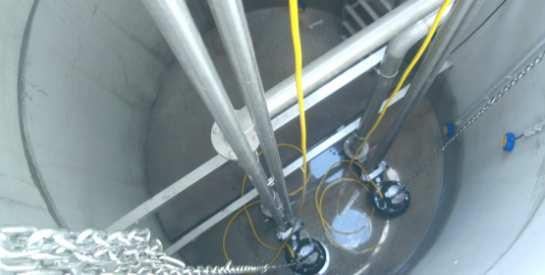

5 Vodohospodářské technologické celky Příklady charakteristických zadání: Generely systémůzásobováníobyvatelstva pitnou vodou Vodnízdroje, vrty, odběry podzemnívody Odběry vod z povrchových zdrojů Stavby pro čerpání a transport vody Vodojemy a dalšíobjekty na vodovodnísíti Závlahové systémy v aridních oblastech

6 Nakládání s dešťovými a odpadními vodami Příklady charakteristických zadání: Generely odkanalizování urbanizovaných celků Kanalizace a systémy odvodnění Hospodařenís dešťovou vodou v zastavěných územích Retence dešťových vod a jejich využití Třetístupeňčištěníodpadních vod a recyklace vyčištěnévody v oblastech se zápornou vodohospodářskou bilancí Čistírny odpadních vod

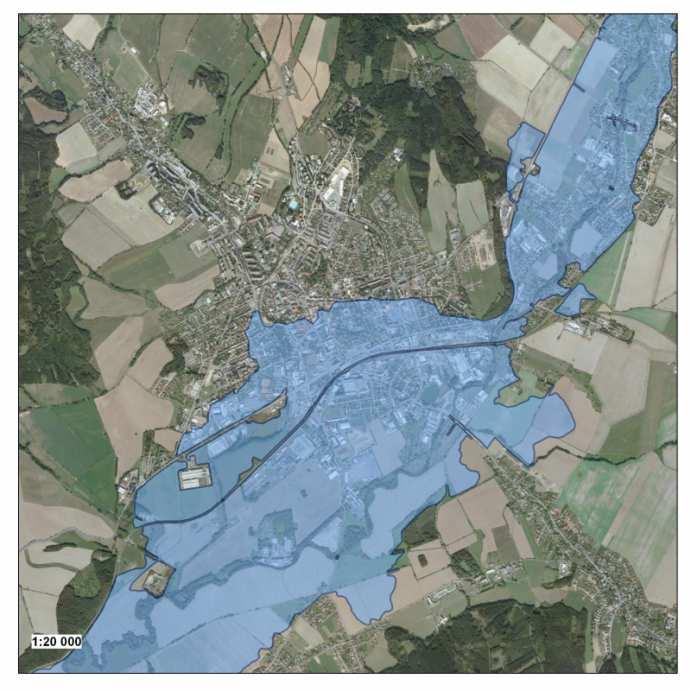

7 Vodohospodářské analýzy a plánování Příklady charakteristických zadání: Vodohospodářské plány ucelených povodí Studie vodohospodářských celků nebo dílčích problémových částí Vodohospodářské bilance a využití vodních zdrojů Splaveninovéstudie povodí, transportu splavenin a optimalizace protierozníochrany Geomorfologické analýzy stavu a vývoje koryt vodních toků Studie odtokových poměrůa návrhy opatřeníprotipovodňovéprevence Vymezenízátopových územía mapy povodňových rizik Adaptační studie rizika na sucha a přívalových povodní (klimatická rozkolísanost)

8 Geomorfologické fluviální analýzy Příklady charakteristických zadání: Studie sedimentu v korytech řek, přeprava sedimentu, optimalizace a správa eroze Geomorfologickéanalýzy potenciálu korytotvornýchprocesů, plány péče o chráněná území se specifikou dynamických fluviálních procesů Analýza a optimalizace splaveninovéhorežimu v povodích a tocích hlediska potřeby dynamickéobnovy biotopůvolněse vyvíjejících ekosystémů vodních toků

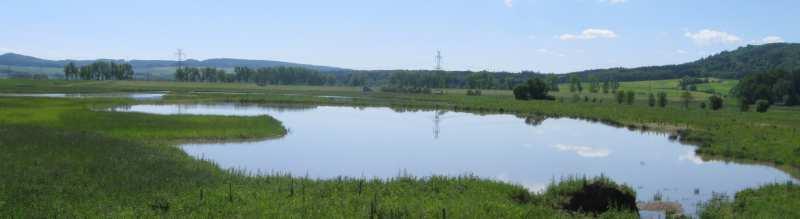

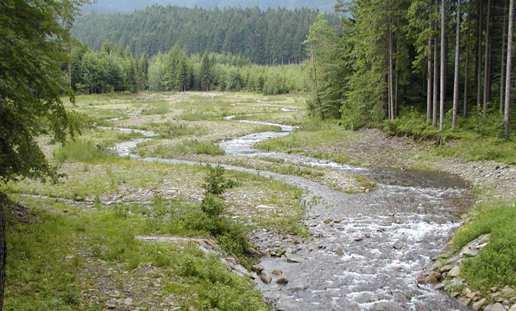

9 Revitalizace řek, mokřadů a údolních niv Příklady charakteristických zadání: Revitalizace vodních tokůa údolních niv Monitoring provedených opatření z hlediska dosaženého revitalizačního efektu, vyhodnocení odezvy revitalizovanýchekosystémůa optimalizace následnépéče Obnova mokřadův nivách a obnova zazemňujícíchse odstavených ramen v lokalitách, kde byla úpravami toku zastavena dynamika jejich obnovy vývojem meandrujícího koryta

10 Vzdělávací, kulturní a sociální programy Příklady charakteristických zadání: Spolupráce na výukových programech zejména se středními a vysokými školami, ale i neziskovými organizacemi, kterévycházíz výše uvedených tematických okruhů Spolupráce na organizaci a odborném obsazeníodborných seminářůa konferencí Spolupráce na mapovánía dotvářenísystému ochrany kulturních a technických památek v jednotlivých specifických regionech Výstavba škol a vzdělávacích center v potřebných regionech, optimalizace možných finančních zdrojů a jejich efektivního využití

11 Návrh trasy kanalizace v softwaru Atlas a následné výstupy Použití softwaru Atlas při návrhu protipovodňových opatření a revitalizacích toků

12 Návrh trasy kanalizace v softwaru Atlas a následné výstupy

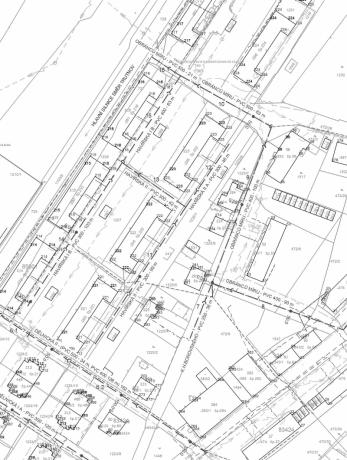

13 Návrh trasy kanalizace na podkladu DMT a inženýrských sítí

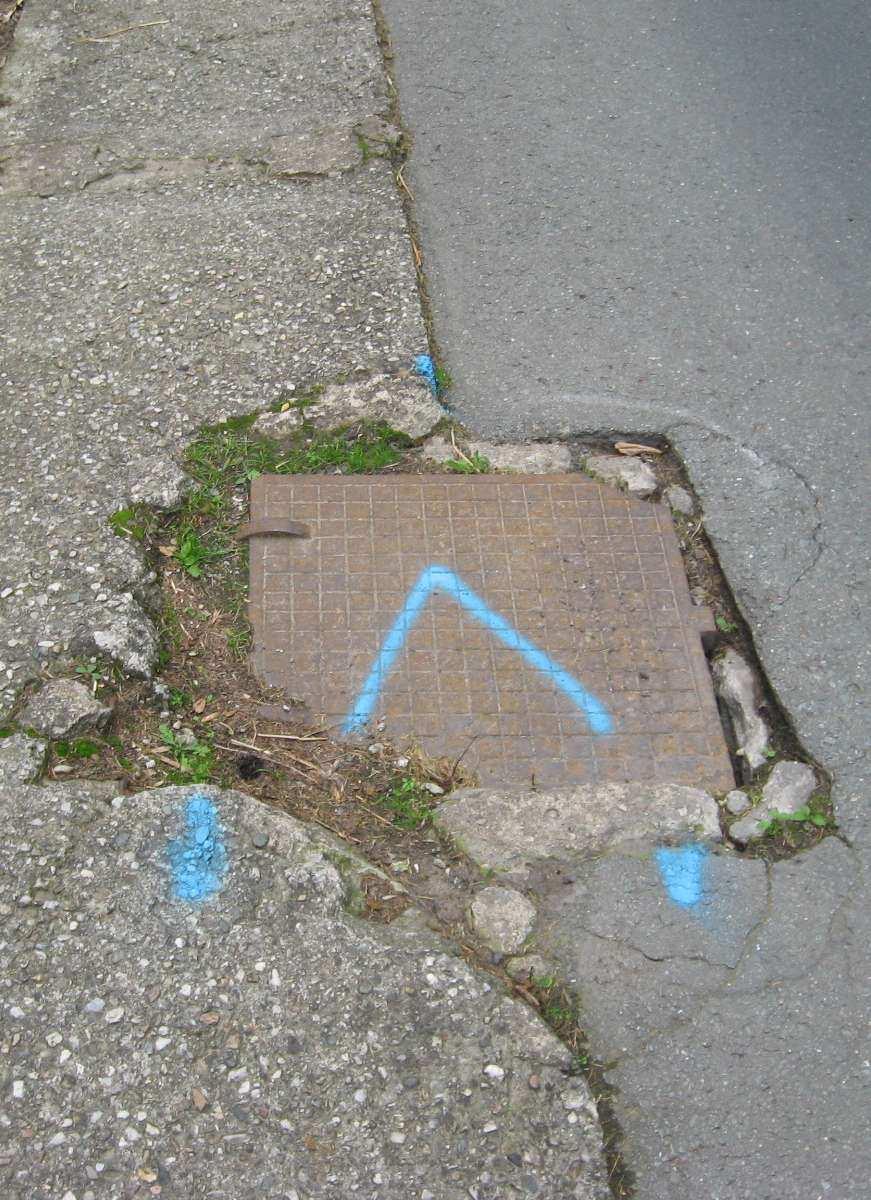

14 Návrh trasy na podkladu DMT a inženýrských sítí - tachymetrické zaměření terénu - vyznačení všech inženýrských sítí (DXF, polygon zaměřené trasy)

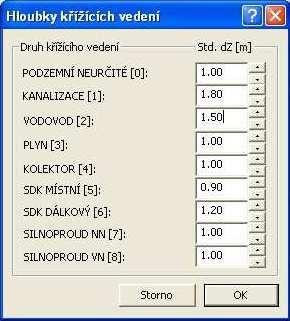

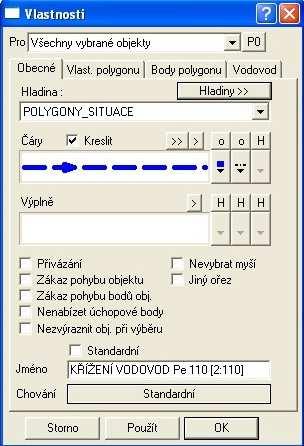

15 Definování křížení trasy s inženýrskými sítěmi - pojmenování všech inženýrských sítí

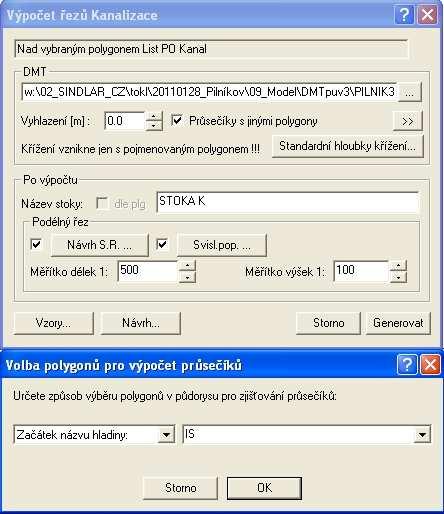

16 Generace podélného profilu dle vybraného polygonu

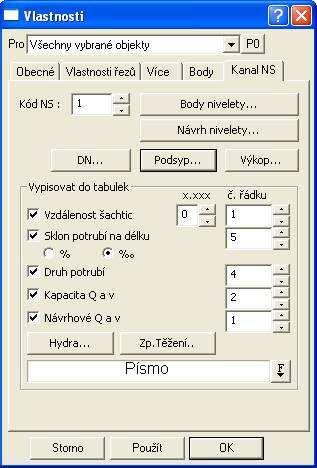

17 Generace podélného profilu dle vybraného polygonu - volba DN a nivelety dle hydrotechnických výpočtů

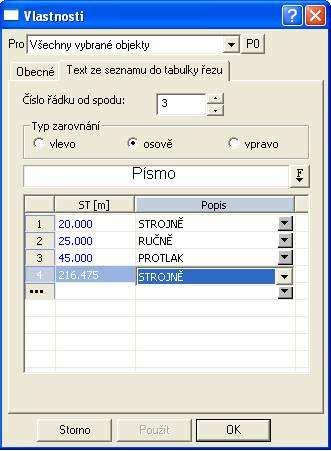

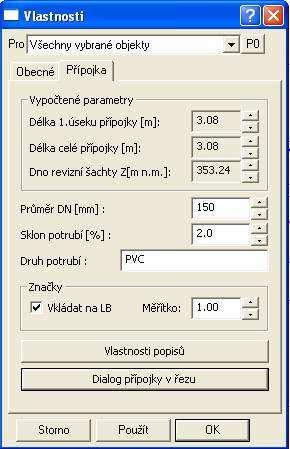

18 Generace podélného profilu - zadání přípojek a uličních vpustí - zadání ostatních údajů potřebných pro výstupy

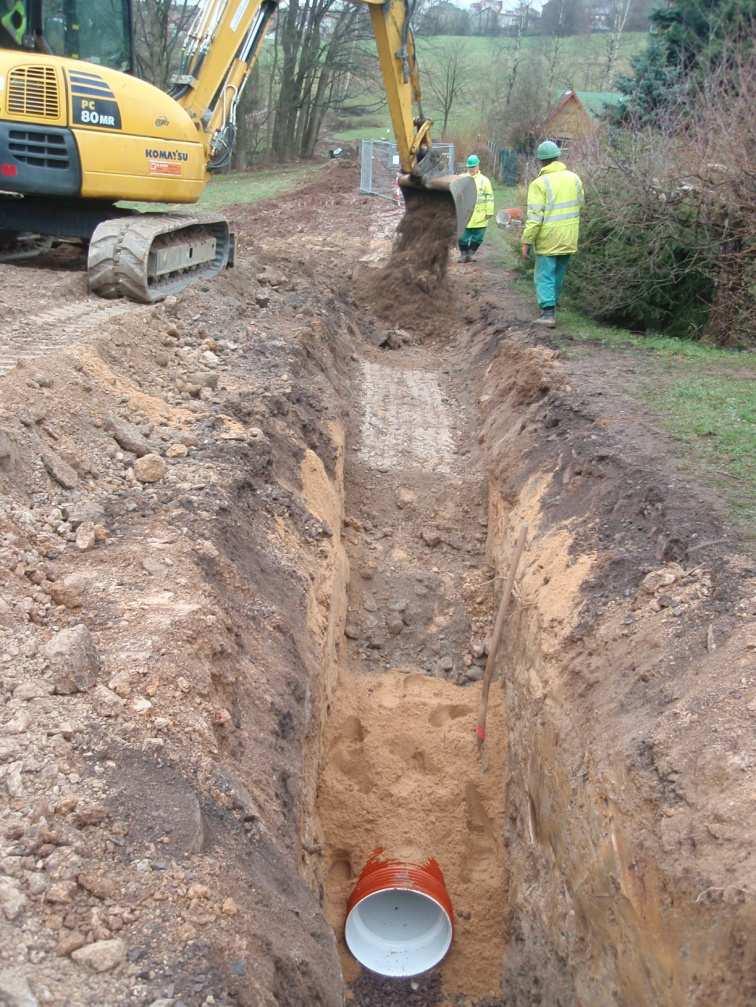

19 Výstupy - výpis kubatur (c) Výpis kubatur KRES - nadstavba Kanal verze 6,100 PS-SOFT Minimální staničení počítaného úseku [m]: 0,00 Maximální staničení počítaného úseku [m]: 700,55 Průměrná hloubka výkopu v délce potrubí stoky je 2,24 m, č. ŠÍŘKA STANIČENÍ VZD OBJEM MEZISOUČET OBJEM OBJEM OBJEM MEZISOUČET úseku VÝKOPU VODOROVNÁ VÝKOP VÝKOP PODSYP POTRUBÍ ZÁHOZ ZÁHOZ [m] [m] [m] [m 3 ] [m 3 ] [m 3 ] [m 3 ] [m 3 ] [m 3 ] 1 1, ,8 1,78 1, , ,06 0,14 293,67 0,02 0,02 0,09 213, ,5 113,75 3,75 8,09 301,76 1,41 1,06 5,62 218, ,5 117,5 3,75 8,29 310,06 1,41 1,06 5,82 224,7 77 1,5 117,88 0,38 0,84 310,89 0,14 0,11 0,59 225, ,5 689,85 5,65 17, ,56 2,12 1,11 14, , , ,15 0, ,03 0,05 0,03 0, , ,5 692,86 2,86 9, ,08 1,07 0,56 7, , ,5 695,02 2,16 6, ,9 0,81 0,42 5, , , , , , ,5 700,55 0,55 1, , , ,5 700, , , Suma: 700,55 m,,,,,, 2295,29 248,59 144, ,91 Celkový objem betonu pro obetonování (ve výpočtu výše nezahrnuto): 0,00 m3

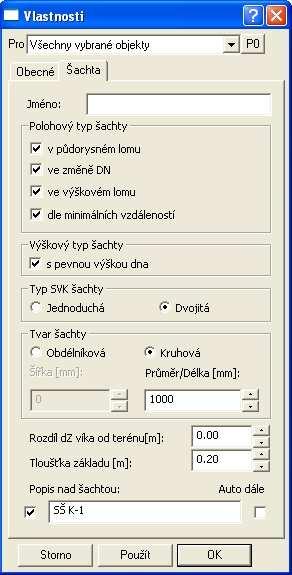

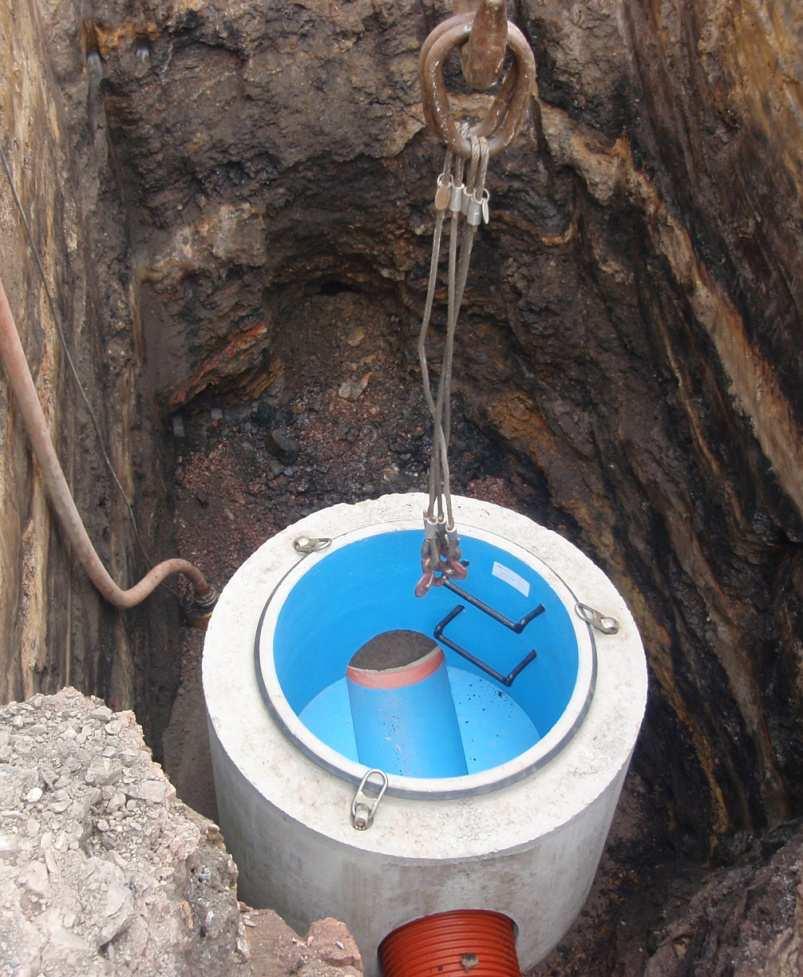

20 Výstupy - výpis šachet (c) šachty kanalizace - KRES - nadstavba Kanal verze 6,100 PS-SOFT Stoka: STOKA D2 šachta staničení DN(šxd) Y X Z Z víka úhel označení [km] [m] [m] [m] [m n,m,] [m n,m,] [ ] Š ,34 355,49 0 Š D2 1 0, ,78 355,55 16 Š D2 2 0, ,47 355,77 78 Š D2 3 0, ,56 355, Š D2 4 0, ,01 356,16 17 Š D2 5 0, ,35 356,54 3 Š D2 6 0, ,52 356,75 5 Š D2 7 0, ,91 357,16 3 SŠ D2 8 0, ,39 357,47 0

21 Výstupy - výpis přípojek (c) přípojky kanalizace - KRES - nadstavba Kanal verze 6,100 PS-SOFT Stoka: STOKA D2 typ str, staničení délka délka výška výška DN sklon druh popis příp, [km] 1,úsek celkem zaústění napojení [mm] [%] potrubí DP P 0, ,8 6,8 352,48 352, PVC přípojka k č,p, 126 DP P 0, ,9 7,9 352,67 352, PVC přípojka k č,p, 127 DP P 0, ,8 6,8 352,88 353, PVC přípojka k č,p, 128 DP P 0, ,8 6,8 353,2 353, PVC přípojka k č,p, 129 DP P 0, ,57 7,57 353,44 353, PVC přípojka k č,p, 130 DP P 0, ,8 6,8 353,78 353, PVC přípojka k č,p, 131 DP P 0, ,8 6,8 354,33 354, PVC přípojka k č,p, 132 DP P 0, ,19 25,19 354,35 354, PVC přípojka k č,p, 125 DP L 0, ,69 10,69 354,88 355, PVC přípojka k č,p, 291 DP L 0, ,53 10,53 354,96 355, PVC přípojka k st, 122/1 Celkem: 95,86 95,86

22 Atlas modul Kanál návrhy k řešení - Kubatury dle jednotlivých vrstev a typu povrchu - Návaznost na program Winplan (skladba šachet) - Při generaci PO automaticky vyplňovat čísla parcel - Návaznost nivelety bočních stok (včetně hlášky o chybě) - Hromadné změny (např. výška podsypu) - Vytvoření PO pro tlakovou kanalizaci

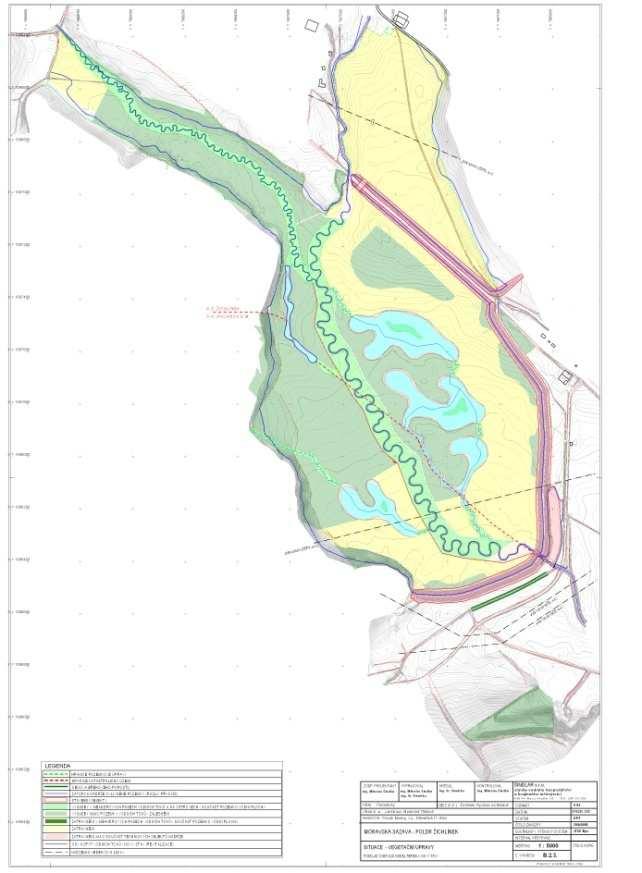

23 Použití softwaru Atlas při návrhu protipovodňových opatření a revitalizacích toků

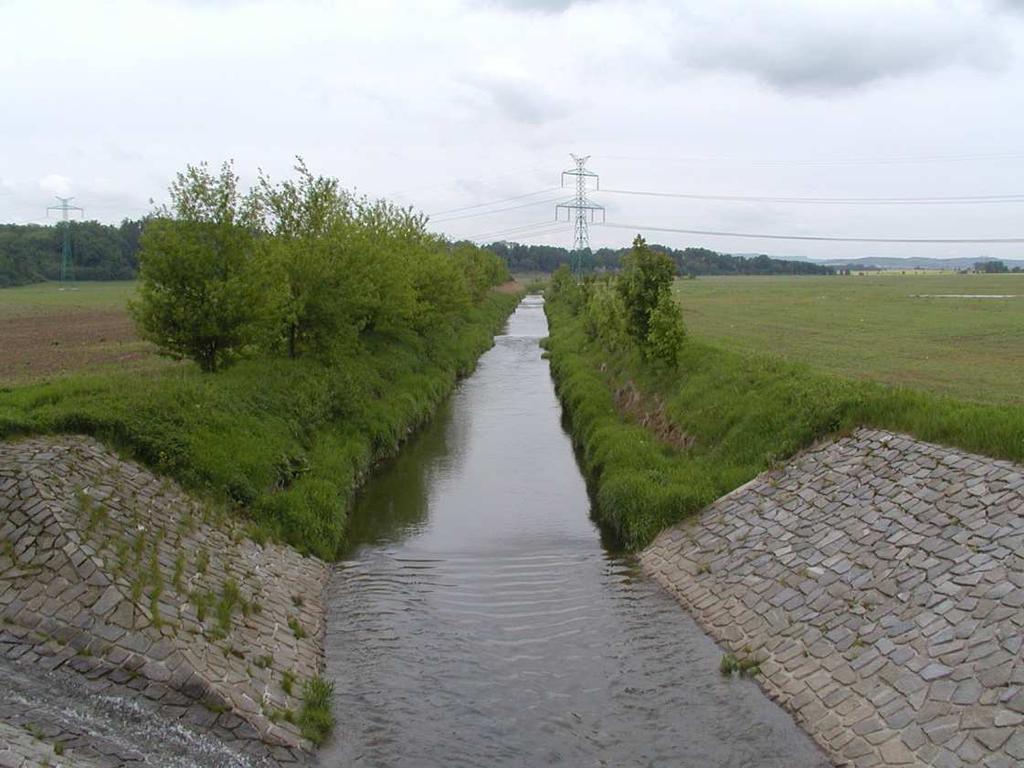

24 Návrh protipovodňových opatření - analýza stávajícího stavu (čáry rozlivu, ochrana území pod navrhovaným opatřením,.) - návrh ochrany (Q 100, Q 50,.)

25 Návrh hráze - tachymetrické zaměření - analýza území - hydrotechnické výpočty - IGP

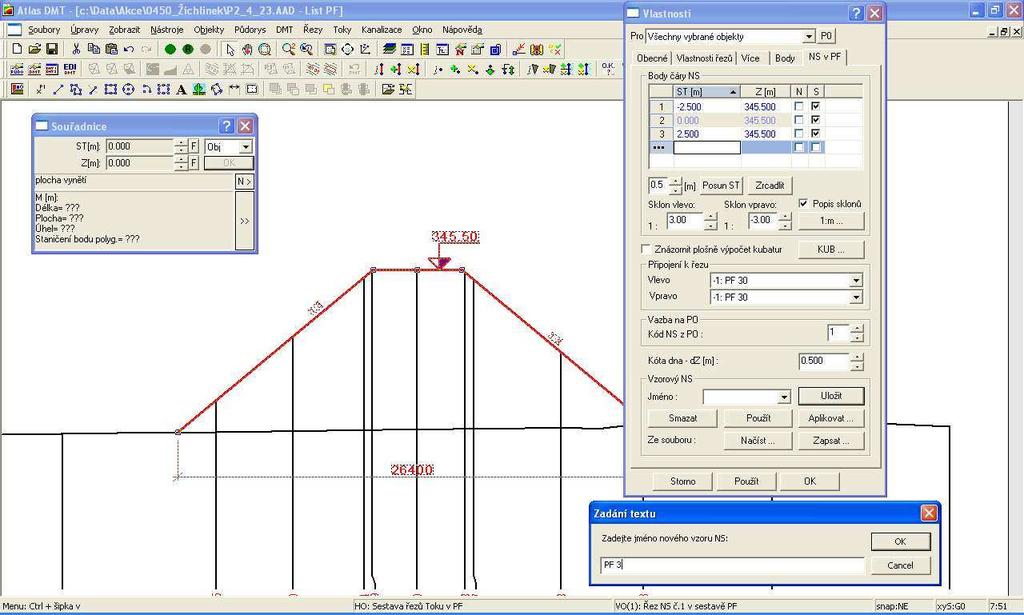

26 Návrh hráze

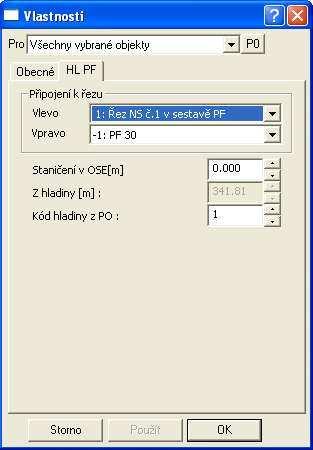

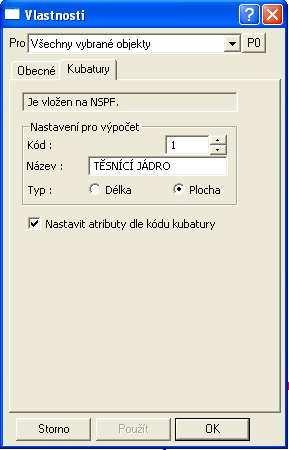

27 Návrh hráze - zadání ostatních údajů potřebných pro výstupy

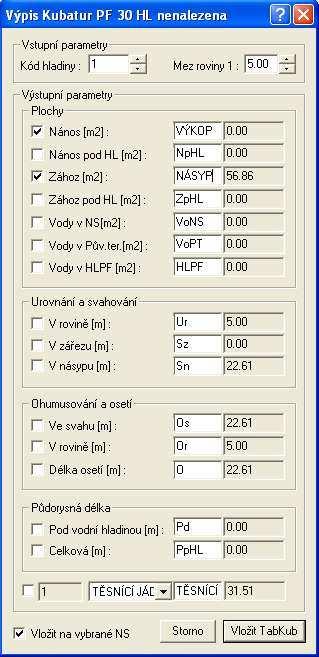

28 Výstupy - výpis kubatur (c) Výpis kubatur KRES - nadstavba Vodní toky verze 6,100 PS-SOFT KUBATURY pro NSPF kód=1, HLPF kód=0 PF STAN, VZD PLOCHA PLOCHA PLOCHA VODNÍ OBJEM OBJEM číslo VÝKOP VÝKOP VÝKOP ZÁHOZ ZÁHOZ ZÁHOZ VODY VODY VODY HLADINA VÝKOP VÝKOP VÝKOP ZÁHOZ ZÁHOZ ZÁHOZ VODY pod HL nad HL celý pod HL nad HL celý v NS k PŮV,TER HLPF v PF pod HL nad HL celý pod HL nad HL celý k NS [ř,km] [m] +[m2] +[m2] +[m2] -[m2] -[m2] -[m2] +[m2] [m2] [m2] [m n,m,] +[m3] +[m3] +[m3] -[m3] -[m3] -[m3] +[m3] 1 0, ,25 0,25 0-0,73-0, ,96 2, ,1-301, , ,36-24, ,19-209, , ,94-27, , ,28-54,45-98,73 22,41 4 0, ,55-2,25-26,8 12,43 48,37 15,57 491,5 10, ,64-133,35-265,99 67,14 5 0, ,43-22, , ,35-150, , ,25-10, Suma: 0 2,96 2,96-176,92-848, ,36 89,55 PF STAN, VZD ÚPRAVA PLÁNĚ-OSE SVAHOVÁNÍ DÉLKA OHUMUSOVÁPŮDORYSNÁ DÉLKAÚPRAVA PLÁNĚ-OSE SVAHOVÁNÍ PLOCHA OHUMUSOVPŮDORYSNÁ PLOCH číslo rovina svah svah svah rovina svah pod HL celkem rovina svah svah svah rovina svah pod HL celkem v zářezu v násypu v zářezu v násypu Pp Ppp [ř,km] [m] +[m] +[m] +[m] +[m] +[m] +[m] +[m] +[m] +[m2] +[m2] +[m2] +[m2] +[m2] +[m2] +[m2] +[m2] 1 0, ,3 0,47 0,83 5,63 0,83 0 3, ,98 147,37 11, , ,81 2 0, ,98 0,48 10, , ,99 109,84 1,91 107,94 47,99 107, , , , , ,6 10,82 35,43 3,9 54,69 10,82 33, , ,16 2,16 13,84 3 1, ,8 32,42 94,08 11,67 151,78 32,42 86, , , , , ,2 27,6 105, ,79 27,6 105, , ,75 0 8,75 3 8,75 0 0

29 Výstupy - export všech NS v PF do DMT

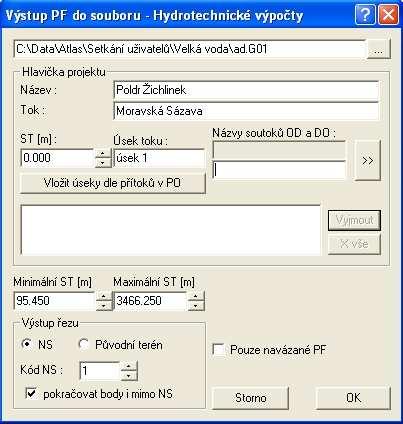

30 Výstupy - export do HEC-RAS

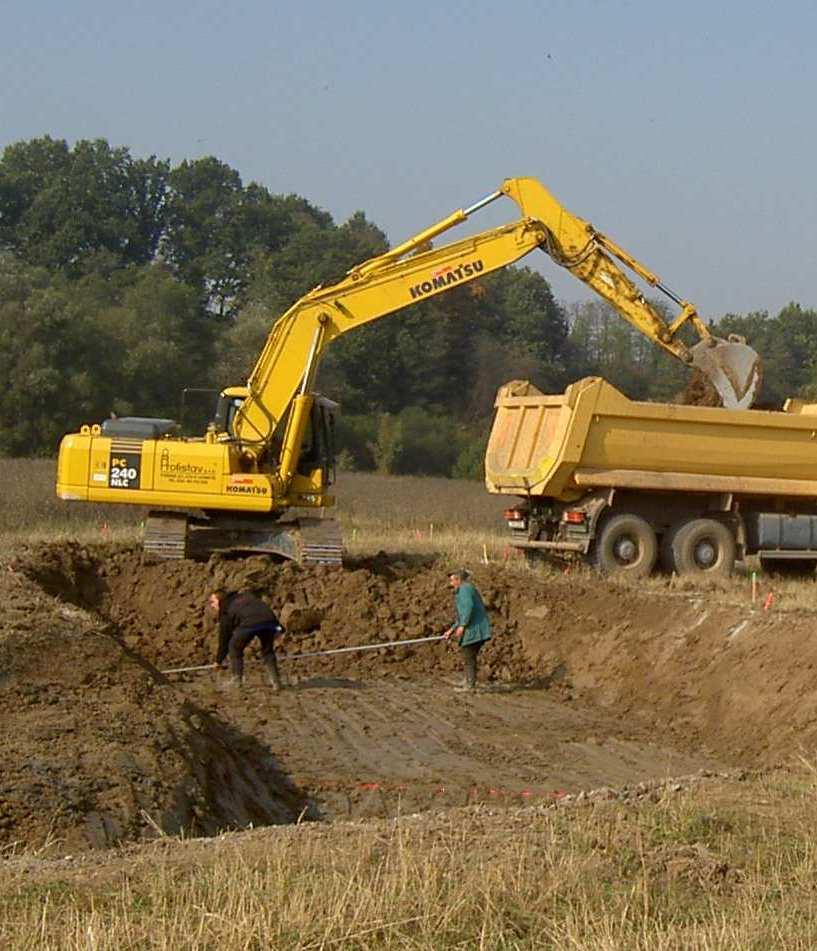

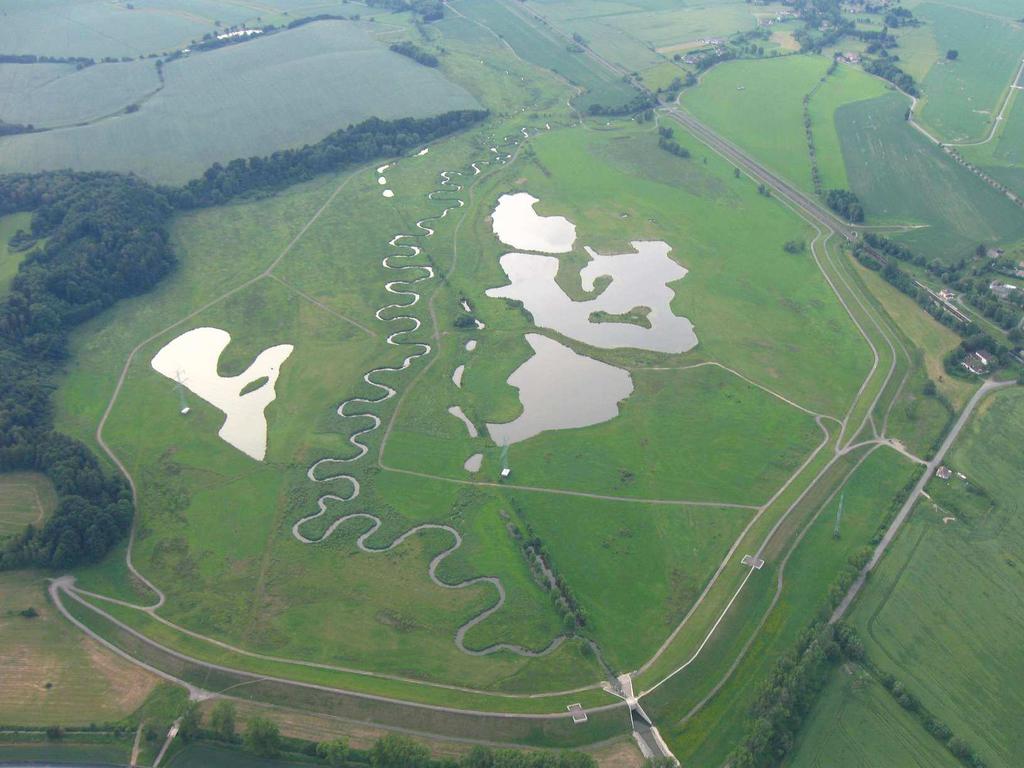

31 Revitalizace toků

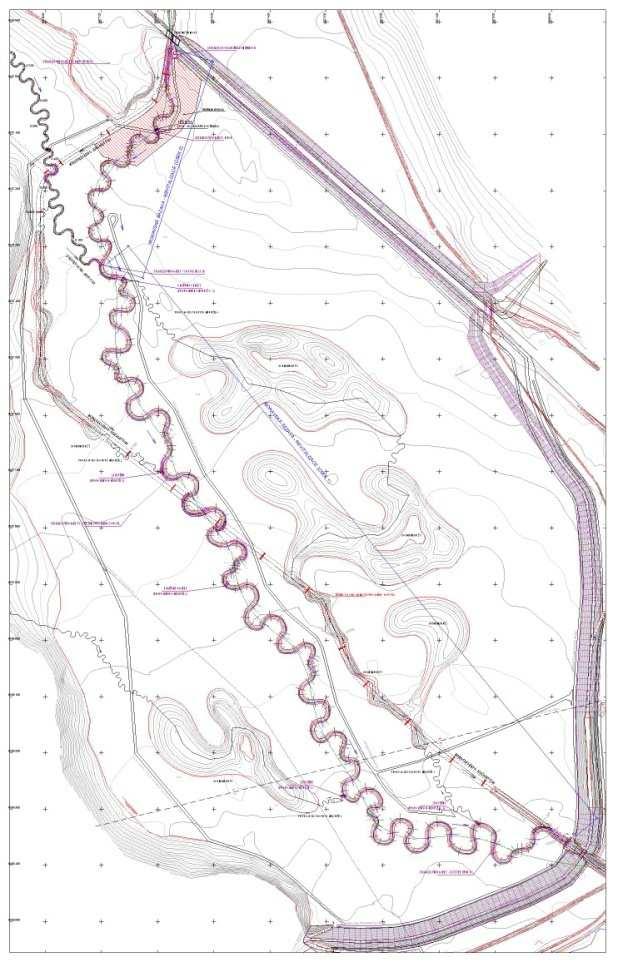

32 Návrh trasy a definice jednotlivých úseků

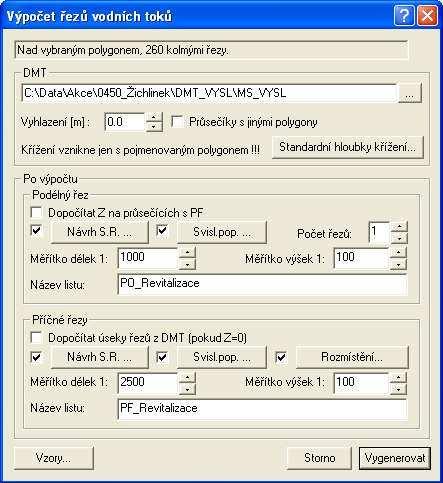

33 Generace podélného profilu dle vybraného polygonu

34 Návrh podélného profilu revitalizovaného toku

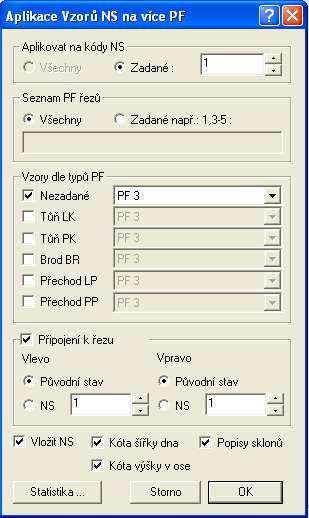

35 Návrh příčných profilů revitalizovaného toku

36 Výstupy - výpis kubatur (c) Výpis kubatur KRES - nadstavba Vodní toky verze 6,100 PS-SOFT KUBATURY pro NSPF kód=1, HLPF kód=0 PF STAN, VZD PLOCHA PLOCHA PLOCHA VODNÍ OBJEM OBJEM VÝKOP VÝKOP VÝKOP ZÁHOZ ZÁHOZ ZÁHOZ VODY VODY VODY HLADINA VÝKOP VÝKOP VÝKOP ZÁHOZ ZÁHOZ ZÁHOZ VODY pod HL nad HL celý pod HL nad HL celý v NS k PŮV,TERHLPF v PF pod HL nad HL celý pod HL nad HL celý k NS číslo +[m2] +[m2] +[m2] -[m2] -[m2] -[m2] +[m2] [m2] [m2] [m n,m,] +[m3] +[m3] +[m3] -[m3] -[m3] -[m3] +[m3] 1 0, ,25 0,25 0-0,73-0, ,96 2, ,1-301, , ,36-24, ,19-209, , ,94-27, , ,28-54,45-98,73 22,41 4 0, ,55-2,25-26,8 12,43 48,37 15,57 491,5 10, ,64-133,35-265,99 67,14 5 0, ,43-22, , ,35-150, , ,25-10, Suma: 0 2,96 2,96-176,92-848, ,36 89,55 PF STAN, VZD ÚPRAVA PLÁNĚ-OSE SVAHOVÁNÍ DÉLKA OHUMUSOVÁPŮDORYSNÁ DÉLKAÚPRAVA PLÁNĚ-OSE SVAHOVÁNÍ PLOCHA OHUMUSOVPŮDORYSNÁ PLOCH rovina svah svah svah rovina svah pod HL celkem rovina svah svah svah rovina svah pod HL celkem v zářezu v násypu v zářezu v násypu Pp Ppp číslo +[m] +[m] +[m] +[m] +[m] +[m] +[m] +[m] +[m2] +[m2] +[m2] +[m2] +[m2] +[m2] +[m2] +[m2] 1 0, ,3 0,47 0,83 5,63 0,83 0 3, ,98 147,37 11, , ,81 2 0, ,98 0,48 10, , ,99 109,84 1,91 107,94 47,99 107, , , , , ,6 10,82 35,43 3,9 54,69 10,82 33, , ,16 2,16 13,84 3 1, ,8 32,42 94,08 11,67 151,78 32,42 86, , , , , ,2 27,6 105, ,79 27,6 105, , ,75 0 8,75 3 8,75 0 0

37 Atlas návrhy k řešení - ŠRAFY typy dle norem, beton, železobeton, atd. - KÓTY úhlové, atd. - Základní CAD úkony ořez, atd. - Odkazové čáry - Pozadí za text - Hromadná editace textu v tabulce

38 Děkuji za pozornost
