síla pod povrchem vrty I plošné kolektory I energopiloty I těsnění prostupů I svářečky I izolace I kapaliny Primární okruh TČ ceník 01/2019 Kč

Transkript

1 síla pod povrchem vrty I plošné kolektory I energopiloty I těsnění prostupů I svářečky I izolace I kapaliny Primární okruh TČ ceník 01/2019 Kč platnost od:

2 Obsah: str. 3. Projekce a technická podpora str Geotermální sondy GEOTWIN str. 5. Volitelné příslušenství geotermálních sond str. 6. Geotermální sondy GEOTWIN, VERTEX a HIPRESS str. 7. Geotermální sondy POWERWAVE a COAX str. 8. Injektování geotermálních vrtů (injektážní směsi) str. 8. Ochranné prvky pro potrubí str. 9. Redukce počtu větví a regulátory průtoku str POWERWAVE - potrubí pro zemní plošné kolektory str. 12. PE-RC STRONG EXTRA potrubí pro zemní plošné kolektor PE-RC STRONG potrubí pro páteřní vedení str. 13. Rozdělovače / sběrače primárního okruhu ( RS VARIANT & RS ECONOMY ) str Sběrné šachty - GT 400-H a GT 400-V str Sběrné šachty - Kruhová šachta MONO 612/695 str. 18. Sběrné šachty - GEO str. 19. GT Wall a GT Floor systém str Kompaktní těsnění a ochranné pažnice str Kaučukové izolace str Provozní a servisní kapaliny / plnící zařízení str Elektrosvařovací řídící jednotky a příslušenství str Elektrotvarovky +GF+ str. 34. Půjčovna nářadí

3 Projekce a technická podpora Legislativa pro RD vrty pro tepelná čerpadla / vrtané studny Označení Cena v Kč Projektová dokumentace / hydrogeologický posudek a projekt vrtných prací 8.000,- Vyřízení povolení na příslušných úřadech 7.000,- Koordinační poplatek dle velikosti Správní poplatek dle skutečnosti Dimenzování primárního okruhu Označení Výpočet tlakových ztrát systému do 30 kw (pro obchodní partnery zdarma) Dimenzování primárního okruhu do 30 kw (pro obchodní partnery zdarma) TRT Thermal Response Test včetně modelování: - měření na zrealizovaném geotermálním vrtu - vyhodnocení Thermal Response Testu - stanovení hodnoty tepelné vodivosti horniny - stanovení tepelného odporu - stanovení neovlivněné teploty podloží - měřený vrt je plnohodnotnou součástí budoucího vrtného pole POZOR! Součástí cenové nabídky není spotřeba el. energie a vody na provedení TRT Analytické modelování vrtného pole pomocí softwaru EED: - analytický model vrtného pole s dosazením hodnot z TRT a dodaných podkladů - výpočet EED (max. 3 varianty) včetně vyhotovení zprávy - rozmístění a hloubky geotermálních vrtů Modelování vrtného pole bez TRT pomocí softwaru EED: - analytický model pole geotermálních sond s dosazením předpokládaných hodnot - výpočet EED (max. 3 varianty) včetně vyhotovení zprávy - předpokládaný výpočet geotermálních vrtů v závislosti na energetických potřebách - orientační rozmístění a hloubky geotermálních vrtů Projekce primárních okruhů Návrh primárního okruhu Označení Zpracování výkazu výměr na aktuální projektovou dokumentaci Studie účinnosti systému (plošné kolektory, geotermální sondy, energetické piloty) Dokumentace pro územní rozhodnutí (DUR) Dokumentace pro vydání společného povolení Dokumentace pro provedení stavby (DPS) Dokumentace pro zadání stavby (DZS) Cena v Kč zdarma zdarma Cena v Kč 3

4 Geotermální sondy - GEOTWIN Geotermální sondy PE-RC GEOTWIN (PN16) DVOUOKRUHOVÉ sondy PE-RC GEOTWIN 4x 32x2,9mm Obj.č. Délka sondy Označení Hmotnost Cena v Kč EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 50m 55 kg na dotaz EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 60m 66 kg na dotaz EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 70m 77 kg ,- EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 80m 88 kg ,- EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 90m 99 kg ,- EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 100m 110 kg ,- EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 110m 121 kg ,- EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 120m 132 kg ,- EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 130m 143 kg ,- EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 140m 154 kg ,- EWSO m PE-RC GEOTWIN 4x 32x2,9mm á 150m 165 kg ,- JEDNOOKRUHOVÉ sondy PE-RC GEOTWIN 2x 40x3,7mm Obj.č. Délka sondy Označení Hmotnost Cena v Kč EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 50m 43 kg na dotaz EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 60m 52 kg na dotaz EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 70m 60 kg ,- EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 80m 69 kg ,- EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 90m 78 kg ,- EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 100m 86 kg ,- EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 110m 95 kg ,- EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 120m 104 kg ,- EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 130m 113 kg ,- EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 140m 121 kg ,- EWSO m PE-RC GEOTWIN 2x 40x3,7mm á 150m 130 kg ,- Příplatek za JANSEN SHARK Příplatek za PE-RT Výhody provedení GEOTWIN: hlava sondy PN22 s extrémní odolností jedinečné patentované navíjení potrubí tovární kompletace s protokolem EN SKZ certifikát, materiál dle PAS % (d32) +20% +8% (d40) 4

5 Geotermální sondy - GEOTWIN Geotermální sondy PE-RC GEOTWIN (PN16) DVOUOKRUHOVÉ sondy PE-RC GEOTWIN 4x 40x3,7mm Obj.č. Délka sondy Označení Hmotnost Cena v Kč EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 150m 261 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 160m 278 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 170m 296 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 180m 313 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 190m 330 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 200m 348 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 210m 365 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 220m 382 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 230m 400 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 240m 417 kg ,- EWSO m PE-RC GEOTWIN 4x 40x3,7mm á 250m 434 kg ,- Výhody JANSEN SHARK: Příplatek za JANSEN SHARK Příplatek za PE-RT snižuje tlakovou ztrátu v potrubí bez nutnosti ponížení tlakové řady +8% +20% Výhody PE-RT: vyšší teplotní odolnost potrubí pro teploty -20 C až +70 C (krátkodobě +95 C) Příslušenství pro geotermální sondy Obj.č. EWSESPS Název zboží Kovový adaptér pro ochranu hlavy sondy d32/40 - SPS Hmotnost (ks) Cena (Kč/ks) 0,9 kg 1.365,- EWSEH Třmen pro závaží pro sondy d32 - Tyč 0,1 kg 572,- SOGE010 Závaží pro geotermální sondy 10 kg 10 kg 1.365,- Obj.č. Název zboží Hmotnost (kg/m) Cena (Kč/m) INJ25023 Injektážní potrubí 25x2,3mm 0,17 kg 22,- Skladem délky 100m, 130m a 150m. 5

6 Geotermální sondy GEOTWIN / VERTEX / HIPRESS Geotermální sondy PE-RC GEOTWIN (PN20) DVOUOKRUHOVÉ sondy PE-RC GEOTWIN Obj.č. Délka sondy Označení Hmotnost Cena v Kč EWSO m PE-RC GEOTWIN 4x 40x4,5mm á 200m 412 kg ,- EWSO m PE-RC GEOTWIN 4x 40x4,5mm á 220m 453 kg ,- EWSO m PE-RC GEOTWIN 4x 40x4,5mm á 250m 514 kg ,- EWSO m PE-RC GEOTWIN 4x 40x4,5mm á 265m 545 kg ,- EWSO m PE-RC GEOTWIN 4x 40x4,5mm á 275m 566 kg ,- EWSO m PE-RC GEOTWIN 4x 40x4,5mm á 300m 617 kg ,- EWSO m PE-RC GEOTWIN 4x 40x4,5mm á 320m 658 kg ,- EWSO m PE-RC GEOTWIN 4x 40x4,5mm á 335m 689 kg ,- EWSO m PE-RC GEOTWIN 4x 40x4,5mm á 350m 720 kg ,- Příplatek: +8 +8% +20% Geotermální sondy VERTEX Geotermální sondy HIPRESS vyráběné v rozměru 50mm (PN16-PN30) hloubka zabudovatelnosti 250m-400m průměr hlavy sondy 135mm lze dodat v provedení SHARK a PE-RC vyráběné v rozměru 42x3,5mm (PN35) hloubka zabudovatelnosti 300m-450m průměr hlavy sondy 128mm lze dodat v provedení SHARK a PE-RC 6

7 Geotermální sondy POWERWAVE Geotermální sondy POWERWAVE JEDNOOKRUHOVÉ sondy POWERWAVE Obj.č. Délka sondy Označení Hmotnost Cena v Kč WEROU20 20 m POWERWAVE SINGLE-U 2x 63x2,9mm á 20m 25 kg ,- WEROU30 30 m POWERWAVE SINGLE-U 2x 63x2,9mm á 30m 37 kg ,- WEROU40 40 m POWERWAVE SINGLE-U 2x 63x2,9mm á 40m 49 kg ,- WEROU50 50 m POWERWAVE SINGLE-U 2x 63x2,9mm á 50m 59 kg ,- WEROU60 60 m POWERWAVE SINGLE-U 2x 63x2,9mm á 60m 70 kg ,- WEROU70 70 m POWERWAVE SINGLE-U 2x 63x2,9mm á 70m 82 kg ,- WEROU80 80 m POWERWAVE SINGLE-U 2x 63x2,9mm á 80m 93 kg ,- WEROU90 90 m POWERWAVE SINGLE-U 2x 63x2,9mm á 90m 105 kg ,- WEROU m POWERWAVE SINGLE-U 2x 63x2,9mm 100m 115 kg ,- Geotermální sondy POWERWAVE KOAXIÁLNÍ sondy POWERWAVE Obj.č. Délka sondy Označení Hmotnost Cena v Kč WEROCOAX20 20 m POWERWAVE COAX 63x2,9mm á 20m 20 kg ,- WEROCOAX30 30 m POWERWAVE COAX 63x2,9mm á 30m 29 kg ,- WEROCOAX40 40 m POWERWAVE COAX 63x2,9mm á 40m 39 kg ,- WEROCOAX50 50 m POWERWAVE COAX 63x2,9mm á 50m 47 kg ,- WEROCOAX60 60 m POWERWAVE COAX 63x2,9mm á 60m 56 kg ,- WEROCOAX70 70 m POWERWAVE COAX 63x2,9mm á 70m 66 kg ,- Příslušenství k POWERWAVE KOAXIÁLNÍM SONDÁM - ukončení sondy Obj.č. Provedení výstupů Hmotnost Cena (Kč/ks) / 90 0,5 kg 3.168, přímé / 45 0,5 kg 3.168, x přímé provedení 0,5 kg 3.168,- 7

8 Injektování geotermálních vrtů Injektážní směsi Název zboží ZEO-Therm 1.0 ZEO-Therm 2.0 Tepelná vodivost 1,2 W/m.K 2,0 W/m.K Množství v 1m³ směsi 0,87 t 0,85 t Minimální odběr 24 t 1 t 24 t 1 t Cena za tunu 4.000, , , ,- Cena v přepočtu na 1m³ směsi 3.480, , , ,- Místo odběru Německo Liberec (ČR) Německo Liberec (ČR) Objednací číslo ZEOTH1225 ZEOTH2025 Záloha za paletu Vratka palety (nepoškozené) 330,- 180,- 330,- 180,- Balení / paleta Doprava 25 kg / kg U injektážních směsí je doprava kalkulována individuálně podle místa dodání a velikosti odběru. Ochranné prvky pro potrubí Chráničky/ signalizační folie Průměr (mm) Hmotnost (kg/m) Dodávané moduly (m) Cena (Kč/m) Chránička d90 (DN75) 0, ,- Chránička d110 (DN94) 0, ,- Chránička d125 (DN108) 0,78 6, 25 80,- Chránička d160 (DN136) 1,00 6, ,- Chránička d175 (DN150) 1,28 6 Chránička d200 (DN175) 1,35 6 Výstražná folie - zelená šíře 22 cm, tloušťka 90 um na poptávku na poptávku ,- 8

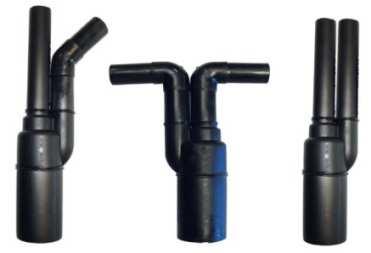

9 Redukce počtu větví Redukce počtu větví (Y kus) Obj.č. Název zboží Balení obsahuje Cena (Kč/bal) Y Redukce počtu větví přímá 1x Y-kus x el.spojka d32 1x el.spojka d ,- Y Redukce počtu větví přímá 1x Y-kus x el.spojka d40 1x el.spojka d ,- Y Redukce počtu větví x Y-kus x el.spojka d32 1x el.koleno d ,- Y Redukce počtu větví x Y-kus x el.spojka d40 1x el.koleno d ,- Y Redukce počtu větví x90 1x Y-kus x el.koleno d32 1x el.spojka d ,- Y Redukce počtu větví x90 1x Y-kus x el.koleno d40 1x el.spojka d ,- Průtokoměry vyvažovací armatury Regulátory průtoku Obj.č. Název zboží Vlastnosti Cena (Kč/ks) Regulační ventil, mosaz 3/4 3/4 Regulační ventil, mosaz 1-1 Regulační ventil, mosaz 1-1 Regulační ventil, mosaz 1-1 Regulační ventil, mosaz 5/4 5/4 Regulační ventil, mosaz 5/4-5/ l/min. 890, l/min. 890, l/min. 890, l/min. 890, l/min , l/min ,- 9

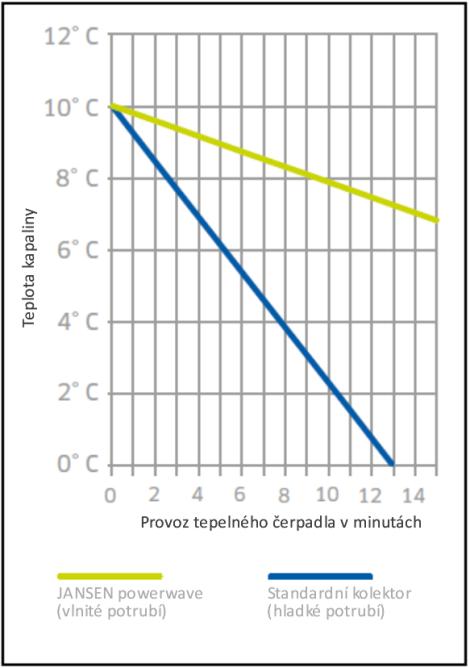

10 Flexibilní, bezpečný a velmi výkonný JANSEN powerwave kolektor umožňuje jednoduché a cenově výhodné využití geotermální energie. Tvar potrubí kolektoru powerwave s vlnou je navržen s ohledem na podmínky v praxi. Ideální rozestupy mezi jednotlivými kolektory a výkopy zaručují provozní bezpečnost a efektivitu. Dokonalá vlna Vysoká účinnost vlnitého kolektoru JANSEN powerwave přestavuje další důležitý faktor pro optimální výkon. Energie z podloží se tak lépe předává na potrubí. Díky zvlněnému tvaru je povrch trubky větší, což umožňuje lepší přenos tepla. Srovnání: Běžně se pro plošné kolektory používá hladké potrubí d32mm. Toto potrubí nedosahuje ani poloviny povrchu kolektoru JANSEN powerwave. Kapacita jednoho metru potrubí 2,27 l, umožňuje kolektoru JANSEN powerwave využít enormní objem kapaliny pro ukládání energie. Dochází tak k lepšímu teplotnímu vývoji v oběhovém mediu a při ohřevu vody k vyššímu stupni účinnosti tepelného čerpadla. Větší průměr má za následek také nižší hydraulický odpor, což snižuje provozní náklady a zvyšuje efektivitu systému. Snadná montáž Pokládka kolektoru v mělkém výkopu nahrazuje vrtání vrtů pro tepelná čerpadla. U většiny instalací není potřeba rozdělovač/sběrač, protože systém JANSEN powerwave lze bez problému pokládat až 300m v jednom okruhu. Zvlněný povrchu potrubí vykazuje lepší stabilitu i flexibilitu, tudíž se snáze zabuduje. Hladké úseky každých 100cm umožňují jednoduché a spolehlivé napojení pomocí elektrotvarovky. Ve srovnání s běžnými plošnými kolektory potřebuje potrubí JANSEN powerwave menší plochu pro pokládku. Velikost plochy závisí na typu podloží a dimenzování primárního okruhu. Tento systém je tak vhodný i pro menší pozemky. V ideálním případě se kolektor pokládá podél hrany pozemku. Zbylá plocha tak zůstává volná pro další zástavbu, parkoviště nebo rostliny s hlubokými kořeny. 10

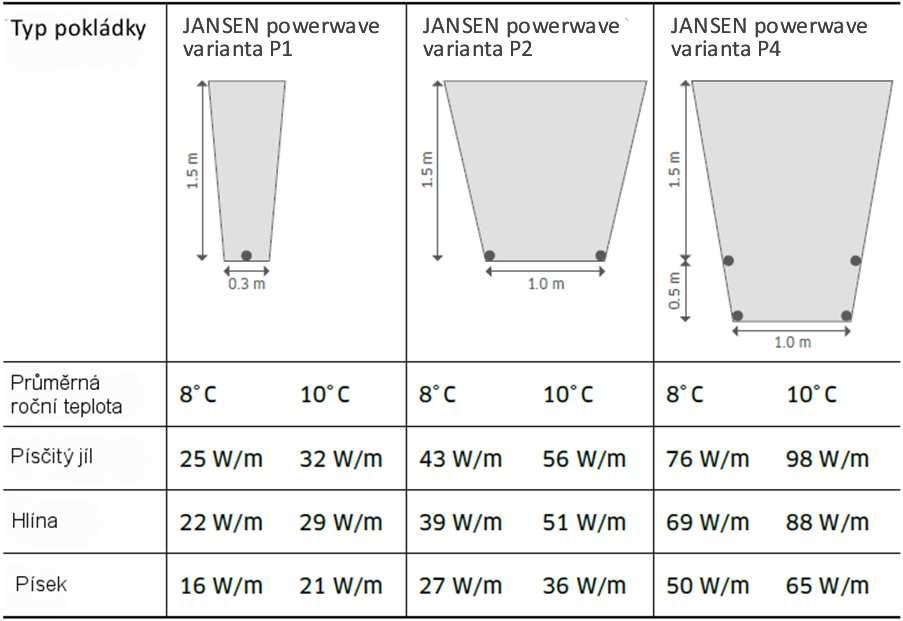

11 Naše kvalita Vaše jistota Technické parametry a směrnice pro pokládku Zaváděcí cena 130 Kč/m. JANSEN powerwave kolektor se vyrábí z materiálu PE 100-RC nejnovější generace pomocí inovativní technologie. Produkt je certifikován dle platný norem a standardů SIA 384/6, ÖWAV list 207 a VDI Průměrná udávaná ziskovost na metr výkopu, při 1800 hodinách provozu vytápění (TÚV počítáno samostatně). Max. teplotní výkyvy 10 C. Vnější průměr: 63mm Síla stěny: 2,9mm (SDR22) Min. poloměr ohybu: 0,45m (při 20 C) Objem: 2,27 l/m Provozní teplota: -20 až +40 C Doporučené minimální rozestupy Od budovy: 2m Od jiných sítí: 1m Mezi výkopy: 3m Od hrany pozemku: 1-2m - Je nutné dodržet místní předpisy - Kolektor nepokládat pod rostliny s hlubokými kořeny - Potrubí je třeba obsypat zhutnitelnou zeminou - Instalace do kamenitého nebo štěrkovitého podloží se nedoporučuje z důvodu špatných teplotních vlastností V nadmořské výšce nad 500m je třeba přesný výpočet. Zdroj: VDI 4640 (DE), IGSHPA (USA), GLD-Ground Loop Design Software 11

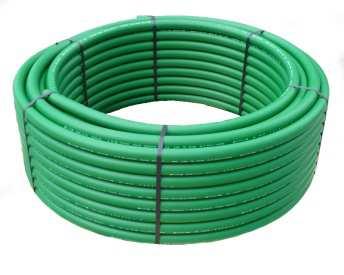

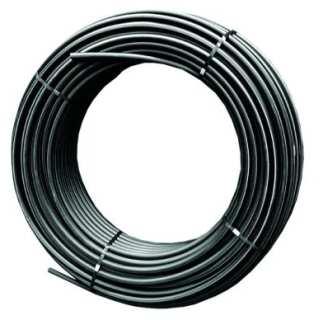

12 Potrubí pro zemní plošné kolektory PE100 RC POWERWAVE Průměr (mm) Hmotnost (kg/m) Skladem moduly (m) Cena (Kč/m) 63 x 2,9 0,6 30, 50, ,- PE100 RC STRONG EXTRA Průměr (mm) Hmotnost (kg/m) Tlaková řada (bar) Skladem moduly (m) Cena (Kč/m) 32 x 3,0 0, , 150, 180, ,- 40 x 3,7 0, , 150, ,- Potrubí s vnější signální vrstvou zelené barvy (10% síly stěny). PE100 RC STRONG Průměr (mm) Hmotnost (kg/m) Tlaková řada (bar) Skladem moduly (m) Cena (Kč/m) 32 x 3,0 0, ,- 40 x 3,7 0, ,- 50 x 4,6 0, , 50, ,- 63 x 5,8 1, , ,- 75 x 4,5 1, ,- 90 x 5,4 1, ,- 110 x 6,6 2, ,- 125 x 7,4 2, ,- 140 x 8,3 3, ,- *černé případně modré potrubí 160 x 9,5 4, ,- Další rozměry. Potrubí PE100 RC STRONG a STRONG EXTRA je přímo určené pro pokládku bez pískového lože. Při použití potrubí v oblasti geotermie doporučujeme obsypání zhutnitelnou zeminou z důvodů lepšího přenosu tepla a zamezení vzniku vzduchových kapes. Pokládka potrubí PE-RC se řídí příslušnou normou/směrnicí. 12

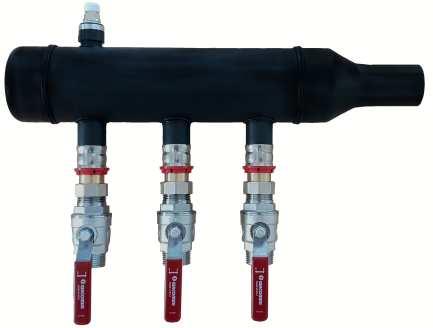

13 Set rozdělovače a sběrače primárního okruhu RS VARIANT & RS ECONOMY Sdružení 2 až 30 okruhů do jedné hlavní větve. Na přání zákazníka lze dodat i jiné než standardní provedení. Počet okruhů Včetně průtokových regulátorů 8-38 l/min. Při objednávce 2-6 okruhů je ø páteřního připojení 50mm; pro 7-12 okruhů je ø páteřního připojení 63mm Obsahuje 2x poloautomatické odvzdušnění Sestavy je možné doplnit o přechod na potrubí s převlečnou maticí, elektrotvarovky anebo svěrné šroubení Bez průtokových regulátorů Objednací číslo Cena (Kč) Objednací číslo Cena (Kč) 2 GT-RS ,- GT-RS KH 8.400,- 3 GT-RS ,- GT-RS KH ,- 4 GT-RS ,- GT-RS KH ,- 5 GT-RS ,- GT-RS KH ,- 6 GT-RS ,- GT-RS KH ,- 7 GT-RS ,- GT-RS KH ,- 8 GT-RS ,- GT-RS KH ,- 9 GT-RS ,- GT-RS KH ,- 10 GT-RS ,- GT-RS KH ,- Příslušenství k setům R/S Popis Obj. číslo Cena (Kč) Přechod s převlečnou maticí PE-mosaz 32 1 vnitřní závit délka 30 cm Elektrospojka d32 Elektroredukce d40-32 Elektroredukce d32-25 Mechanická spojka d32 Mechanická redukce d40-32 Přechod vnější závit d32-1 Přechod vnější závit d40-1 Přechod vnitřní závit d32-1 Přechod vnitřní závit d40-1 GT-PE , , , , , , , , , ,- sběrač pro RS VARIANT a RS ECONOMY rozdělovač pro RS VARIANT rozdělovač pro RS ECONOMY 13

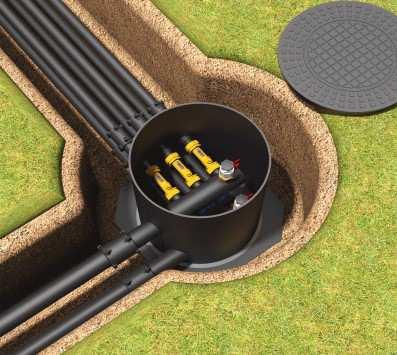

14 Sběrné šachty GT 400-H Kruhová šachta GT 400-H (horizontální provedení) Počet okruhů Včetně průtokových regulátorů 8-38 l/min. Objednací číslo pravé provedení Cena (Kč) Bez průtokových regulátorů Objednací číslo pravé provedení Cena (Kč) 2 GT-400-H ,- GT-400-H2-KH ,- 3 GT-400-H ,- GT-400-H3-KH ,- GT 400-H pojízdnost kg v ceně šachty. Při objednávce levého provedení uvádějte za objednacím číslem např. GT-400-H2-L nebo GT-400-H2-KH-L kruhová šachta GT 400-H je určena pro venkovní instalace vyšší odolnost vůči vnějšímu tlaku díky kruhovému tvaru průměr / výška šachty = 400mm / 750mm nízká hmotnost plastové šachty vodotěsná (nikoli hermeticky uzavřená) pojízdná nápravou do kg výstupy d32 na objednávku pravé provedení šachta GT 400-H výstup na páteř d63 (horizontální provedení) 14

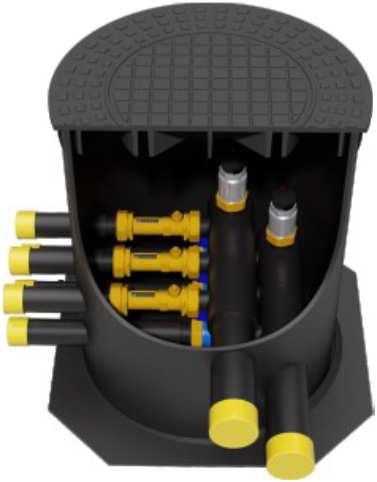

15 Sb běrné šachty MONO GT 400-V Kruhová šachta GT V (vertikální provedení) Počet okruhů Včetně průtokových regulátorů 8-38 l/min. Bez průtokových regulátorů Objednací číslo Cena (Kč) Objednací číslo Cena (Kč) 2 GT-400-V ,- GT-400-V2-KH 3 GT-400-V ,- GT-400-V3-KH 4 GT-400-V ,- GT-400-V4-KH 5 GT-400-V ,- GT-400-V5-KH 6 GT-400-V ,- GT-400-V6-KH , , , , ,- GT 400-H pojízdnost kg v ceně šachty. kruhová šachta GT 400-V je určena pro venkovní instalace vyšší odolnost vůči vnějšímu tlaku díky kruhovému tvaru průměr / výška šachty = 400mm / 750mm nízká hmotnost plastové šachty vodotěsná (nikoli hermeticky uzavřená) pojízdná nápravou do kg výstupy d32 na objednávku šachta GT400-V pouze průběžné provedení (vertikální provedení) výstup na páteř d50 Všeobecné podmínky a aktuální ceny na 15

16 Sběrné šachty MONO Kruhová sběrná šachta MONO 612 (horizontální provedení) Počet okruhů Včetně průtokových regulátorů 8-38 l/min. Objednací číslo pravé provedení Cena (Kč) Bez průtokových regulátorů Objednací číslo pravé provedení Cena (Kč) 2 GF-RS ,- GF-RS2-KH ,- 3 GF-RS ,- GF-RS3-KH ,- 4 GF-RS ,- GF-RS4-KH ,- 5 GF-RS ,- GF-RS5-KH ,- 6 GF-RS ,- GF-RS6-KH ,- levé provedení Výška šachty Vnitřní průměr šachty Rozměr podstavce šachty 800mm 612mm 750mm výstupy d32 na objednávku Kruhová sběrná šachta MONO 612/695 (horizontální provedení) Včetně průtokových regulátorů 8-38 l/min. Bez průtokových regulátorů Počet okruhů Objednací číslo Cena (Kč) Objednací číslo Cena (Kč) 5 GF-RS ,- GF-RS5-KH ,- 6 GF-RS ,- GF-RS6-KH ,- 7 GF-RS ,- GF-RS7-KH ,- 8 GF-RS ,- GF-RS8-KH ,- 9 GF-RS ,- GF-RS9-KH ,- 10 GF-RS ,- GF-RS10-KH ,- 11 GF-RS ,- GF-RS11-KH ,- 12 GF-RS ,- GF-RS12-KH ,- oboustranné provedení Výška šachty Vnitřní průměr šachty Vnitřní průměr šachty Rozměr podstavce šachty 760mm 612mm pro 5-6 okruhů 695mm pro 7-12 okruhů 750mm výstupy d32 na objednávku 16

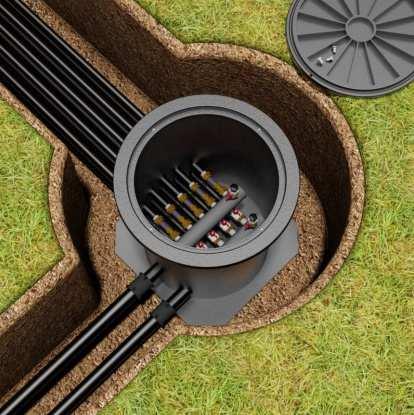

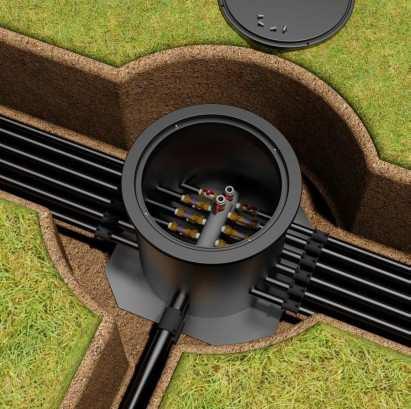

17 Sběrné šachty MONO Kruhová sběrná šachta MONO 612 / 695 (alternativně GEO 640) vyšší odolnost vůči vnějšímu tlaku díky kruhovému tvaru instalované armatury jsou bez pnutí odpadá složité izolování sběrače/rozdělovače kaučukovou izolací nízká hmotnost šachty (manipulace 1 osobou) vodotěsná (nikoli hermeticky uzavřená) jednoduchost instalace - stačí pouze svařit okruhy vestavěné prvky a průchody trubek jsou optimálně sladěny a svařeny neustálá kontrola kvality výroby pochozí do 200 kg (lze vyrobit šachty s vyšší pojízdností) pravé provedení průběžné provedení oboustranné provedení Volitelné příslušenství pro kruhové šachty MONO 612 / 695 a řadu GEO Obj.č. Popis Cena (Kč/ks) FLEX600 Volitelný příplatek za pojízdnost do 600 kg FLEX ,- KLA Volitelný příplatek za pojízdnost do kg 3.500,- KLB12 Volitelný příplatek za pojízdnost do 12,5 t KLB 8.380,- KLD40 Volitelný příplatek za pojízdnost do 40 t KLD ,- IS5-42 Volitelný příplatek za integrované mosazné průtokové regulátory Inline-setter 5-42 l/min. 280,- AK-KH6/4 Volitelný příplatek za integrované uzavírací kulové kohouty 6/4" 2.500,- AK-KH2 Volitelný příplatek za integrované uzavírací kulové kohouty 2" 3.500,- - Uzavírací klapky DN65 DN80 DN100 DN125 17

18 Sběrné šachty GEO Kruhové sběrné šachty GEO GEO 940-H Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení Cena (Kč/ks) 2-6 d 75 mm d 63 mm* *Při variantě s uzavřením páteře kulovým uzávěrem 6/4 je výstup v d50mm! 7-10 d 90 mm d 75 mm* *Uzavření páteře kulovým kohoutem 2 možné pouze do 9 okruhů! GEO 940-V Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení Cena (Kč/ks) 7-12 d 110 mm d 75 mm* * Volitelné uzavření páteře kulovým kohoutem d 140 mm (2 řady) d 90 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 140 mm (2 řady) d 110 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 140 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN100 GEO 1225-H Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení Cena (Kč/ks) 7-12 d 90 mm d 75 mm* * Volitelné uzavření páteře kulovým kohoutem d 110 mm d 90 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 125 mm (2 řady) d 110 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 140 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN100 GEO 1225-V Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení Cena (Kč/ks) 7-12 d 160 mm (1 řada) d 75 mm* * Volitelné uzavření páteře kulovým kohoutem d 160 mm (2 řady) d 90 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 160 mm (2 řady) d 110 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 160 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 160 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN100 18

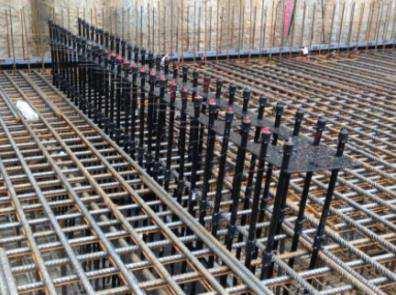

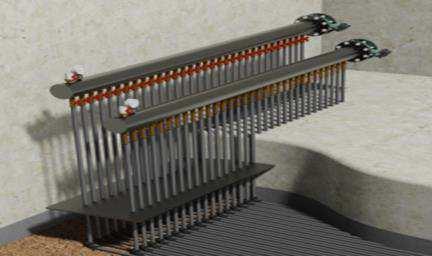

19 GT Wall / GT Floor systémové prostupové desky GT Wall systém prostupové desky + rozdělovač/sběrač systém prostupů obvodovou zdí pro 2-40 okruhů jednou prostupovou deskou varianty pro rozměry potrubí d25 / d32 / d40 / d50 varianty pro černou i bílou vanu osová vzdálenost prostupů 80mm / 100mm / 120mm / 150mm délka prostupů na přání zákazníka (základní délka přesahu potrubí deskou je 500mm) možnost vyhotovení s fixační (šalovací) deskou posuvnou/volnou anebo pevně svařenou za příplatek provedení s bentonitovým lemem proti tlakové vodě individuální nacenění na základě požadavků stavby technický nákres součástí dodávky GT Floor systém prostupové desky + rozdělovač/sběrač systém prostupů základovou deskou pro 2-40 okruhů jednou prostupovou deskou varianty pro rozměry potrubí d25 / d32 / d40 / d50 varianty pro černou i bílou vanu osová vzdálenost prostupů 80mm / 100mm / 120mm / 150mm délka prostupů na přání zákazníka (základní délka přesahu potrubí deskou je 500mm) možnost vyhotovení v prodloužené variantě desky pro navaření hydroizolace za příplatek provedení s bentonitovým lemem proti tlakové vodě individuální nacenění na základě požadavků stavby technický nákres součástí dodávky 19

20 Kompaktní Tight Systém těsnění Typ S a SG - slouží k utěsnění proti tlakové vodě do 5 barů - DN50-DN200 typ S certifikováno MFPA Leipzig na 8 barů - tlakové destičky z nerezové oceli V2A (1.4301), možnost provedení V4A - svěrné šrouby a matky z nerezové oceli V2A - odolává teplotám od -30 do +70 C - kvalita materiálu gumové objímky SBR 45 ±5 Shore černá - typ S = uzavřené provedení (standardní) - typ SG = dělené provedení Šířka gumové objímky 40/42mm rychlá montáž I absolutní těsnost I univerzální použití I zaručená kvalita Typ kompaktního těsnění Pro vnější Ø přívodového potrubí (mm) Vnitřní Ø ochranné pažnice (mm) Produktové číslo typ S Cena za kus typ S (Kč) Produktové číslo typ SG Cena za kus typ SG (Kč) 70 / ,- 70 / ,- 80 / ,- 80 / ,- 94 / Koruflex 94 / , d110 (DN 94) 94 / ,- 100 / / , ,- 100 / / / KG - trubka , ,- 110 / / / KG - trubka ,- 118 / / ,- 150 / , ,- KG - trubka 150 / / , ,- 150 / Přehled dalších gumových materiálů a ostatních typů těsnění najdete v samostatném ceníku. Kónické gumové těsnění - vhodné pro kabelové chráničky i jiné ochranné trubky - kvalita materiálu EPDM 40 Shore černá - velmi flexibilní a na jedné straně otevřené (dělené) - zaručuje vodotěsný průchod při použití v PVC ochranných pažnicích a kabelových chráničkách. - pro dodatečné utěsnění může být po straně rozříznuto. Kónické gumové těsnění DN Vhodné pro Koruflex trubku DN/DI Vhodné pro ochrannou pažnici vnitřní Ø (mm) Vhodné pro prostupné vedení vnější Ø (mm) Produktové číslo 94/ / / / / / / / / / Cena za kus (Kč) 293,- 359,- 20

21 PVC ochranná pažnice - s vyříznutými drážkami pro lepší uchycení ve stěně - vnější strana výrazně zdrsněna - houževnaté PVC DIN 8061/62, FTZ-norma TV1 - odolává mrazu a korozi - jiné délky lze dodat, pažnice lze libovolně krátit - používá se při řešení prostupu vedení do budovy Vnější Ø potrubí (mm) Vnitřní Ø ochranné trubky (mm) Délka (mm) Produktové číslo Cena za kus (Kč) jednotlivě 75 / x 2,5 75 / 68 silnostěnná 75 x 3,6 85 / x 2,5 90 / 82 silnostěnná 90 x 4,3 106 / x 3,0 110 / 100 silnostěnná 110 x 5,3 125 / x 3,7 160 / x 4, , , , , , , , , , , , , , , , ,- Kompaktní těsnění Typ MFD-G-Multi - tlakové destičky z nerezové oceli V2A (1.4301), možnost provedení V4A - víceprostupové provedení - dělené - odolává teplotám od -35 C do +70 C - jádrové vrtání / ochraná pažnice: d mm - pro přívodové vedení: d4-54 mm - možné utěsnit až 9 kabelů nebo potrubí v jednom těsnění - vodo- a plynotěsné do 0,5 barů Typ kompaktního těsnění Pro vnější Ø vnitřního potrubí (mm) Vnitřní Ø ochranné pažnice(mm) Produktové číslo Cena za kus (Kč) 100 / 4x (4-32) ,- 150 / 3x (4-54) ,- 200 / 4x (22-54) ,- 21

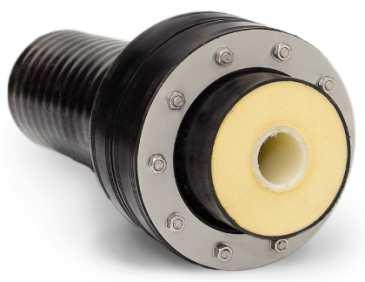

22 Kompaktní těsnění typ SW (pro předizolované potrubí) - profilovaná vnitřní i vnější strana - vodotěsné, plynotěsné a protipožární - splňuje požadavky dle DIN různé druhy gumového materiálu (viz.samostatný ceník) - svěrné šrouby a matky z nerezové oceli V4A - tlakotěsné do 5 barů Plášť topného přívodu DA Vnitřní Ø těsněného otvoru (mm) Typ těsnění Produktové číslo Cena za kus (Kč) / , / , / , / , / , / , / , / , / , / , / ,- Přehled dalších těsnění typu SW a dvojitých těsnění SDW na předizolované potrubí najdete v samostatném ceníku. Víceprostupové těsnění typ MFD - slouží k utěsnění proti tlakové vodě, plynotěsné do 5 barů - pro utěsnění více prostupů jedním otvorem - tlakové destičky z nerezové oceli V2A (1.4301), možnost provedení V4A - svěrné šrouby a matky z nerezové oceli V4A - odolává teplotám od -30 do +70 C - kvalita materiálu gumové objímky SBR 45 ±5 Shore černá Typ těsnění Vhodný Ø přívodního potrubí (mm) Ø jádrového vrtání / ochranné pažnice (mm) Produktové číslo Cena za kus (Kč) 100 / d ,- 100 / d ,- 118 / d (KG125) ,- 118 / d (KG125) ,- 125 / d ,- 150 / d (KG160) ,- 150 / d (KG160) ,- 200 / d ,- 250 / d ,- 300 / d ,- Přehled dalších rozměrů a typů víceprostupových těsnění MFD najdete v samostatném ceníku. 22

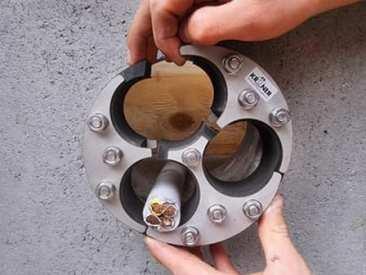

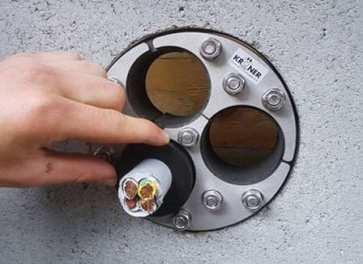

23 Kompaktní těsnění přehled TYP S TYP SG TYP S-Plus Víceprostupové těsnění MFD TYP Multi TYP SD TYP Blind TYP FK-Flex TYP BAJONET FULF kompaktrní těsnění TANGIT M 3000 Typ SF - s pevnou a volnou přírubou pro předizolované potrubí pro předizolované Těsnící zátka Těsnění potrubí dvojité kabelových prostupů KG límcové těsnění PVC ochranné pažnice Těsnící hmota AKHO Typ FZ Ucelenou nabídku kompaktního těsnění včetně příslušenství naleznete na 23

24 Kaučukové izolace tepelná čerpadla a chladící okruhy Základní technické údaje Kaiflex EF Použití pro chlazení, klimatizaci a vzduchotechniku Teplotní rozsah použití : -50 C do +110 C (desky + 85 C) Součinitel tepelné vodivosti λ = 0,036 W/mK při 0 C Faktor difuzního odporu páry Certifikace μ FIW MÜNCHEN Další technické informace a certifikáty jsou uvedeny na Kaučuková izolace Kaiflex EF Síla stěny izolace Ø 9mm 13mm 19mm 25mm 32mm bal/m Kč/m bal/m Kč/m bal/m Kč/m bal/m Kč/m bal/m Kč/m , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,7 399, , , , , , , , , , ,7 Název zboží Délka (m) Šířka (mm) Tloušťka (mm) Cena (Kč) Samolepící kaučuková páska KAIFLEX ST ,0 Samolepící kaučuková páska KAIFLEX ST ,0 Název zboží Obsah balení Cena (Kč) Speciální lepidlo KAIFLEX (lze použít i pro lepení PE izolací) Spotřeba - asi 0,2-0,3 l/m² 220 g / 0,25 l 172,0 660 g / 0,50 l 315, g / 2,50 l 837,0 Další rozměry izolací a příslušenství naleznete na 24

25 Kaučukové izolace přehled Kaiflex ST Kaiflex RT - závěsy Kaiflex EPDM Kaiflex EPDM - vlnovec Kaiflex DUCT DUCT Alu Kaiflex PROTECT ALU-TEC Další rozměry izolací, typy izolací a příslušenství naleznete na 25

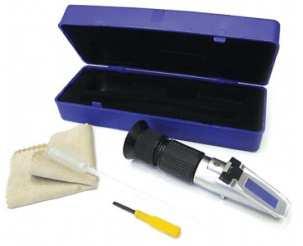

26 Provozní kapaliny Teplonosné nemrznoucí kapaliny Všechny provozní kapaliny obsahují polyfunkční inhibitory koroze a látky ochraňující pryžová těsnění. Primární okruhy tepelných čerpadel Název zboží G-SFROST L na bázi ethylalkoholu G-SFROST W+ na bázi glycerínu + MEG Obj.č. (koncentrát) Cena za koncentrát (Kč/l) , ,- Doporučené ředění 1:1 (-32 C) 1:2 (-15 C) 1:1 (-28 C) 1:2 (-15 C) Topení, klimatizace, chlazení, tepelná čerpadla CONVECTheat E.G. na bázi monoethylenglykolu CONVECTheat E.C.O. na bázi monopropylenglykolu CONVECTheat G na bázi glycerínu , , ,- 1:1 (-32 C) 1:2 (-15 C) 1:1 (-32 C) 1:2 (-15 C) 1:1 (-25 C) 1:2 (-12 C) Solární systémy SOLARheat PLUS ,- neředí se SOLARheat HT ,- neředí se Plnící zařízení Obj.č. Typ čerpadla MAX. čerpané množství MAX. tlak CENA (Kč/ks) GT-30-R Rotační čerpadlo 30 l/min. 5,9 bar ,- V případě zájmu lze nabídnout také ve variantě s lamelovým čerpadlem. Doplňující informace k provozním kapalinám Vratné obaly 25 l 60 l 200 l l IBC Zálohy (Kč) 50,- 300,- 700, ,- Doprava zdarma pro kapalinu v rámci rozvozu po ČR je domlouvána individuálně. Minimální velikost objednávky se může lišit pro jednotlivé města/regiony. Termín dodání pro dopravu zdarma je řešen individuálně. V případě potřeby rychlého dodání lze dodat kapalinu sběrnou službou do hodin. 26

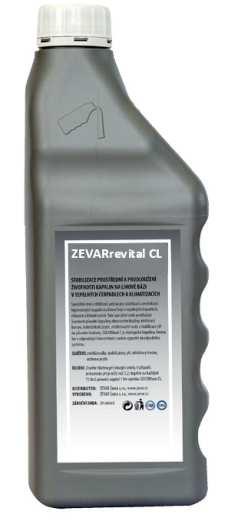

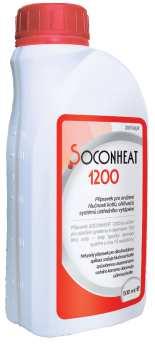

27 Čistící a revitalizační kapaliny ZEVARrevital - revitalizační kapaliny Směs činidel pro obnovu inhibitorů v teplonosných kapalinách zabraňující ztrátám vlastností kapalin. Revitalizační směsi pro prodloužení životnosti teplonosných kapalin Název zboží Obj.č. Revitalizace kapalin Ředění Cena (Kč/l) balení 1l Cena (Kč/l) balení 4l ZEVARrevital CL G-SFROST L 1 : 75 l 260,- 230,- ZEVARrevital C ZEVARrevital ANTICOR G-SFROST W+ G-SFROST W CONVECTheat E.G. CONVECTheat E.C.O. 1 : 60 l 360,- 330, : 50 l 360,- 330,- REFRAKTOMETR Optický přístroj pro zjišťování stavu teplonosných kapalin. ZV metr pro měření a kontrolu stavu kapaliny. SOCONHEAT - čistící kapaliny topných systémů Název zboží Obj.č. Použití 0,5 litru = 100 litrů topné vody (1:200) Inhibitor 1100 Z-1100 Eliminátor hluku 1200 Předčistící přípravek 1300 Odstraňovač kalů 1400 Biocid neoxidační 1600 Z-1200 Směs inhibitorů proti korozi a tvorbě vodního kamene pro ÚT Směs pro snížení hlučnosti kotlů + topných systémů a obnovení topného faktoru Cena (Kč/l) bal. 0,5 l bal. 25l 499,- 499,- Z-1300 Přípravek pro čištění nových topných systémů 499,- Z-1400 Z-1600 Biocid oxidační 1700 Z-1700 Vysoce účinný čistič 1800 Extra silný čistič Tekuté těsnění Z-1800 Z Z-TT Přípravek pro odstranění stávajících kalů nečistot a obnovu účinnosti topných systémů Čistící přípravek pro odstranění biologických úsad v ústředním topení a podlahových systémech Čistící přípravek pro odstranění biologických úsad v nízkoteplotních systémech a podlahových systémech Vysoce účinný čisticí prostředek pro silně znečištěné topné systémy Extra silný odstraňovač koroze pro tlakové vyplachování stávajících topných systémů Tekuté těsnění pro zabránění drobných průsaků topných systémů 499,- 499,- 499,- 499,- 550,- 499,- na poptávku na poptávku na poptávku na poptávku na poptávku na poptávku na poptávku na poptávku na poptávku Systémový filtr 22 Z-SF Odstraňovač nečistot magnetických i nemagnetických z topných systémů Kč/ks Demineralizační patrona Z-DP Čistí vodu od solí a minerálů a snižuje korozivní potenciál kapaliny Kč/ks ESM Filtr Z-ESM Elektrolytický odstraňovač vodního kamene Kč/ks Čištění solárních systémů ZEVARclean Čistidlo solárních systémů (balení 20 litrů) v ceně je zahrnuta likvidace použité čistící kapaliny 125 Kč/l 27

28 Svařování plastů RITMO - elektrosvařovací jednotky Universal Název Obj.č. Cena (Kč/ks) Uni Light (pro Ø mm) se skenerem a protokolovací pamětí (350 svárů) Uni 315 (pro Ø mm) se skenerem a protokolovací pamětí (500 svárů) Uni 500 (pro Ø mm) se skenerem a protokolovací pamětí (4000 svárů) Uni 1000 (pro Ø mm) se skenerem a protokolovací pamětí (4000 svárů) Uni TOP (pro Ø mm) se skenerem a protokolovací pamětí (4000 svárů) , , , , ,- Jednotky jsou určeny pro tlakové systémy plyn, voda, kanalizace a primární okruhy. Všechny svařovací jednotky Universal jsou v základu nadstandardně vybaveny: - optickým skenerem - přepravním vakem / boxem - ruční škrabkou - protokolovací pamětí - softwarem v Českém a Slovenském jazyce. Přehled svářeček BASIC Přehled svářeček DELTA BASIC pro průměry mm pro svařování plynu, vody a dalších médií spojování potrubí/tvarovek z PEHD, PP, PVDF... lze dodat se třemi druhy řízení DELTA pro průměry mm pro svařování plynu, vody a dalších médií spojování potrubí/tvarovek z PEHD, PP, PVDF... lze dodat se třemi druhy řízení Bližší informace a přehled dalších nabízených produktů najdete na 28

29 Svařování plastů - nářadí Nářadí pro svařování plastů Název Obj.č. Rozměry Balení Cena (Kč/ks) Rychloškrabka d25 / d d 25 a d 32 1 ks 3.791,- Rychloškrabka d d 40 1 ks 4.166,- Rychloškrabka d50 Rychloškrabka d63 Rotační škrabka 63 včetně přepravního boxu Rotační škrabka 125 včetně přepravního boxu Rotační škrabka 315 včetně přepravního boxu Náhradní břit pro škrabky RT Rotační škrabka PS180 včetně přepravního vaku Rotační škrabka PS400 včetně přepravního boxu d 50 d 63 1 ks 4.517,- RT063 d 25 až 63 1 ks ,- RT125 d 25 až ks ,- RT315 d ks , ks 500, d75 až d200 1 ks , d137 až d420 1 ks ,- Srážeč hran pro PE potrubí d20 až d63 1 ks 609,- Nůžky na PE potrubí do d rozměr do d42 1 ks 866,- Nůžky na PE potrubí do d rozměr do d75 1 ks 4.049,- Řezák plastových trubek TU pro d50 až d140 1 ks 3.557,- Řezák plastových trubek T pro d180 až d315 1 ks ,- Řezák plastových trubek KRA63 Řezák plastových trubek KRA 110 Řezák plastových trubek KRA pro d10 až 63 1 ks 2.065, pro d50 až ks 4.375, pro d110 až ks 5.245,- Popisovač PEHD stříbrný POPPEHD - 1 ks 129,- Odmašťovací šátek pro d63 až d ks 10,00 TANGIT KS čistič 1 l ks 325,- Ruční škrabka (4 břity) ks 572,- 29

30 Elektrotvarovky PE100 Elektrotvarovky z PE100 Odstranitelný středový doraz do d 160 mm. Integrovaný držák do d 63 mm. Integrovaný držák do d 63 mm Integrovaný držák do d 63 mm Elektrospojka Rozměr Obj.číslo Svař. řada Balení (ks) Cena Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Elektroredukce Rozměr Obj. číslo Svař. řada Balení (ks) Cena Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Elektrovíčko Rozměr Obj. číslo Svař. řada Balení (ks) Cena Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Kompletní katalog včetně příslušenství naleznete na 30

31 Elektrotvarovky PE100 Elektrotvarovky z PE100 Integrovaný držák do d 63 mm Integrovaný držák do d 63 mm Integrovaný držák do d 63 mmd Elektrokoleno 90 Rozměr Obj.číslo Svař. řada Balení (ks) Cena Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Elektrokoleno 45 Rozměr Obj.číslo Svař. řada Balení (ks) Cena Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Elektro T-kus rovnoramenný Rozměr Obj.číslo Svař. řada Balení (ks) Cena Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Kompletní katalog včetně příslušenství naleznete na 31

32 Elektrotvarovky PE100 Elektrotvarovky z PE100 Na přání lze tento výrobek obdržet v provedení PE 100 nerez. Na přání lze tento výrobek obdržet v provedení PE 100 nerez. Vložka k přechodce PE100 mosaz vnější závit Rozměr Obj.číslo Svař. řada Balení (ks) Cena Kč/ks d 32-1" SDR ,- d 40-1¼" SDR ,- d 50-1½" SDR ,- 63-2" SDR ,- d 32-1¼" SDR ,- d 40-1" SDR ,- d 50-1" SDR ,- d 50-1¼" SDR ,- d 63-1¼" SDR ,- d 63-1½" SDR ,- Vložka k přechodce PE100 mosaz vnější závit Rozměr Obj.číslo Svař. řada Balení (ks) Cena Kč/ks d 32-1" SDR ,- d 40-1¼" SDR ,- d 50-1½" SDR ,- d 63-2" SDR ,- d 63-1" SDR ,- d 63-1¼" SDR ,- d 63-1½" SDR ,- Lemový nákružek PE 100 SDR 17 - natupo dlouhý Rozměr Obj.číslo Svař. řada Balení (ks) Cena Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Otočné příruby PP - ocel - rozteč děr PN 10 Rozměr Obj.číslo Svař. řada Balení (ks) Cena Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Kompletní katalog včetně příslušenství naleznete na 32

33 Elektrotvarovky PE100 Další nabízené elektrotvarovky z PE100 Výběr z nabízených elektrotvarovek PE100. Opravárenská objímka Elektrovíčko KIT Vložka k přechodce PE-mosaz, převlečná matice Elektrotvarovka sedlová Elektrotvarovka sedlová - opravárenská Elektrotvarovka sedlová balonóvací Elektrotvarovka sedlová navrtávací T-kus odbočkový s uzavíracím ventilem Elektrotvarovka sedlová - navrtávací T-kus odbočkový Kompletní katalog včetně příslušenství naleznete na Tvarovky z PE100 pro svařování na tupo Výběr z nabízených tvarovek pro svařování na tupo. Koleno 90º, 45º, 30º, 15º Oblouk 90º, 60º, 45º, 30º, 22º, 11º T-kus 90º + 45º T-kus 90º redukovaný Víčko Redukce Lemový nákružek Otočná příruba Kompletní katalog včetně příslušenství naleznete na 33

34 Půjčovna nářadí Název produktu Cena (Kč/den) Elektrosvářečka se scannerem včetně protokolovací paměti 200,- (při odběru materiálu) Elektrosvářečka se scannerem včetně protokolovací paměti 400,- (bez odběru materiálu) Svářečka pro svařování NA TUPO včetně protokolovací paměti (pouze při odběru materiálu) Plnící zařízení GT-60-LM včetně připojovacích hadic 3/4 500,- (pouze při odběru kapaliny) 34

35 síla pod povrchem OBCHODNÍ ODDĚLENÍ Strakonická 714, Liberec Tel.: GE-TRA s.r.o. Strakonická Liberec Tel.: Fax: DIČ: CZ IČO: ČSOB, a.s.: /0300 SPK-ON: DE Zapsáno v obchodním rejstříku, vedeného Krajským soudem v Ústí nad Labem, oddíl C, vložka 19786
