1 manuál Manuál práce s dataloggerem Xplorer GLX Ovládání dataloggeru Xplorer GLX je jednoduché a intuitivní. Kromě popisu ovládání základních funkcí a nastavení připojujeme některé tipy související se zkušenostmi s užíváním těchto přístrojů v praxi. Gymnázium Frýdlant, Mládeže 884, příspěvková organizace autor: Mgr. Pavel Čumpelík

2 manuál Obsah Obsah... 2 Úvod... 3 Cíle... 3 Teoretická příprava (teoretický úvod)... 3 Materiály pro studenty... 3 Internetové odkazy a další rozšiřující informační zdroje... 3 Stručný manuál k užívání Xploreru GLX ) Stručný popis ) Připojení ke zdroji, nabíjení ) Připojení k PC, k dalšímu Xploreru ) Připojení senzorů ) Připojení tiskárny ) Ovládání - klávesy ) Zpracování dat v Xploreru ) Explorer GLX simulátor... 8

3 3 Tip 1 Při práci je vhodné využít stručný oboustranný uživatelský list (viz kap. 9) na každém pracovišti, zejména pro žáky, kteří pracují s dataloggerem poprvé nebo po delší době. Přehled pomůcek Xplorer GLX Zdroj napájení Propojovací USB kabely Sondy a senzory řady PASCO Úvod Ovládání dataloggeru Xplorer GLX je jednoduché a intuitivní. Kromě popisu ovládání základních funkcí a nastavení připojujeme některé tipy související se zkušenostmi s užíváním těchto přístrojů v praxi. Úplný popis ovládání tohoto přístroje je k dispozici na dále citovaných webových stranách, a to jak v angličtině, tak i v češtině. Cíle Všichni uživatelé: zvládnout ovládání dataloggeru Xplorer GLX Teoretická příprava (teoretický úvod) Materiály pro studenty Uživatelský list ANGLIČTINA Manuál práce s dataloggerem Xplorer GLX Internetové odkazy a další rozšiřující informační zdroje &Itemid=61

4 manuál Stručný manuál k užívání Xploreru GLX Seznam kapitol 1) Stručný popis 2) Připojení ke zdroji, nabíjení 3) Připojení k PC 4) Připojení senzorů 5) Připojení externí tiskárny 6) Ovládání klávesy 7) Zpracování dat v Xploreru 8) Exporer GLX simulátor 9) Uživatelský list 1) Stručný popis Základní popis Xploreru GLX 4 konektory pro připojení senzorů Pasco Obr. č. 1: Popis databloggeru Xplorer GLX 2x připojení čidel teploměru 2x USB port Připojení čidla voltmetru Výstupní signál 4 funkční klávesy Připojení zdroje napájení Potvrzení výběru Klávesy pro pohyb kurzoru Escape, zavřít, zrušit, zpět Snímání dat v manuálním režimu Základní nabídka Začátek a konec sběru dat Znaková klávesnice Vymazání zvolené položky Mikrofon Zapnutí vypnutí přístroje Reproduktor

5 5 Stručná technická specifikace Displej Sondy a vstupní konektory Maximální frekvence vzorkování Vnitřní paměť Baterie USB Tip 2 Připojené USB zařízení musí být FAT16 nebo FAT 32, ne jiné!!! 320 x 240 bodů LCD displeje v odstínech šedé 8 celkem Mikrofon, vstup pro čidlo voltmetru, 2 vstupy pro čidla teploměrů 4 vstupy pro připojení libovolných senzorů z řady PASCO 50,000 Hz 12 MB Dobíjecí 1700 mah NiMH baterie 2 USB vestavěné porty ANGLIČTINA Stručný manuál k užívání Xploreru GLX 2) Připojení ke zdroji, nabíjení Xplorer může pracovat připojen na zdroj nebo na baterie. Při prvních cyklech práce na baterie doporučujeme nechat aspoň pětkrát baterie úplně vybít a opět zcela nabít pro lepší naformátování baterie. Nabíjení může trvat až 14 hodin, při kterých je přístroj zapnut a nelze ho vypnout. (viz obr. č. 2) 3) Připojení k PC, k dalšímu Xploreru Připojení k PC, notebooku aj. pro přenos dat je možné pomocí malého USB portu na pravém boku Xploreru. (viz obr. č. 3) Přenos dat lze realizovat též pomocí flash disku. Stejným způsobem je možné připojit i další dablogger. Přes USB port lze k databloggeru připojit i klávesnici nebo myš. (viz obr. č. 4) Obr. č. 2: Xplorer se zdrojem Obr. č. 3: Připojení USB kabelu k Xploreru Obr. č. 4: Připojení USB kabelu k Xploreru

6 6 4) Připojení senzorů mikrofon je zabudovaný v levém dolním rohu Xploreru pod alfanumerickou klávesnicí (viz obr. č. 5) v levém boku jsou zabudovány dva vstupy pro čidla teploměru a pod nimi je vstup pro sondu voltmetru (poslední konektor je výstup generátoru) (viz obr. č. 6) na vrchní straně Xploreru je čtveřice konektorů pro připojení libovolného senzoru z řady Pasco nebo senzorů kompatibilních Obrázek č. 4.3 vrchní strana dabloggeru (viz obr. č. 7) Obr. č. 5: Vestavěný mikrofon ANGLIČTINA Stručný manuál k užívání Xploreru GLX Obr. č. 6: Vstupní konektory teploměru a voltmetru Obr. č. 7: Vrchní strana dabloggeru 5) Připojení tiskárny K Xploreru lze přímo přes USB rozhraní připojit některou z podporovaných tiskáren pro přímý tisk datových souborů, tabulek, grafů. Seznam podporovaných tiskáren najdete na webových stránkách výrobce: 6) Ovládání - klávesy Klávesy jsou na dabloggeru uspořádány do čtyř skupin: Funkční F1 F4 slouží k výběru z nabídky 4 polí, která se zobrazují na dolní liště displeje např. na úvodní obrazovce: Graph Table Calculator Sensors Pokud se v jakémkoli režimu (zobrazeném okně) Xploreru bude chtít uživatel do některého z uvedených čtyř polí přepnout, stačí, zmáčkne-li zároveň domeček a příslušnou funkční klávesu. (viz obr. č. 8) Kurzorové šipky slouží pro pohyb po nabídce, prostřední klávesa této skupiny slouží k potvrzení výběru položky Obr. č. 8: Základní nabídka na displeji

7 7 Funkční - ESC zrušit, návrat, zpět - Praporek - Nahrání dat v manuálním režimu vzorkování, vložení textového nebo hlasového komentáře - Domeček home green základní nabídka - X vymazání zvolené položky - Prostřední šipka začátek, konec sběru dat Tip 3 Současným stiskem klávesy home screeen a potvrzení výběru nastavíte podsvícení, klávesami home screen a šipkou nahoru nebo dolů nastavíte kontrast displeje Alfanumerické pojmenování souborů, práce s kalkulačkou - Display zákl. menu Základní položky menu - Data files datové soubory, práce se soubory dat ve vnitřní i externí paměti - Digits - zobrazení naměřených dat digitálně = číselné hodnoty - Meter zobrazení naměřených dat analogově - Graph zobrazení naměřených dat v grafu - Table zobrazení naměřených dat v tabulce - Sensors změna nastavení sensoru - Calculator - kalkulačka ANGLIČTINA Stručný manuál k užívání Xploreru GLX 7) Zpracování dat v Xploreru Nastavení modů ruční a kontinuální snímání + frekvence Sběr dat počíná stiskem tlačítka start a končí stiskem stejného tlačítka. Na výběr jsou dva režimy - manuální (Manual), při kterém je pro každé zaznamenání dat nutné stisknout tlačítko praporek, frekvenci snímání určuje jen práce s tímto tlačítkem a režim kontinuálního sběru (Continuous), při kterém jsou data sbírána dle nastavené vzorkovací frekvence. Změna vzorkovací frekvence se provede v nabídce Sensors. Zobrazení hodnot měření ze sensorů na displeji je možné digitálně (Digits), analogově (Meter), v grafech (Graph) a v tabulkách (Table) volby typu zobrazení a počtu zobrazených sensorů přes hlavní nabídku Nastavení přesnosti, kalibrace před konáním dílčích měření je nutné připojené sensory kalibrovat. Volíme jednobodovou či dvoubodovou kalibraci dle typu sensoru. V hlavní nabídce volíme položku Sensors, dále pak Calibrate Sensors Ukládání dat, práce se soubory položka hlavní nabídky Data files umožňuje otevírání, přejmenování, mazání i kopírování datových souborů nejen ve vnitřní paměti, ale i v připojeném externím paměťovém zařízení (flashdisku). Pro pohyb po seznamu souborů využíváme tlačítek se šipkami, výběr souboru potvrzujeme tlačítkem výběru a pro operace se soubory využijeme funkčních kláves F1 F4 dle lišty na spodním okraji dipleje Tip 4 Naměřená data je potřeba nejprve uložit, než bude soubor kopírován!!! Tabulka pro zobrazení dat v tabulce je třeba nejprve vybrat senzory pro získávání dat, která budou zobrazena. Pro listování tabulkou využijeme kurzorových kláves. V režimu zobrazení tabulka je možné využít funkční klávesy F1 F4: F1: statistika (statistics) základní statistické funkce minimální a maximální hodnota, průměrná hodnota, odchylka F2: editace buňky (edit cell) umožňuje editaci v položkách, které to umožňují F3: editace tabulky (edit) např. vkládání nových buněk F4: tabulka (tables) práce s tabulkou např. zobrazení, počet sloupců, export dat, tisk tabulky Grafy zobrazení naměřených dat v grafu se někdy otevírá automaticky, obvykle na vodorovné ose časy (frekvence) měření, na svislé ose stupnice naměřených hodnot. Pomocí funkčních kurzorových kláves lze modifikovat řadu nastavení pro zobrazení grafu. Kalkulačka pro výpočty v integrované kalkulačce lze využít numerickou klávesnici, nabídku goniometrických, mocninných, exponenciálních a logaritmických funkcí. Lze využít naměřená data, zobrazení v grafu i přímý tisk

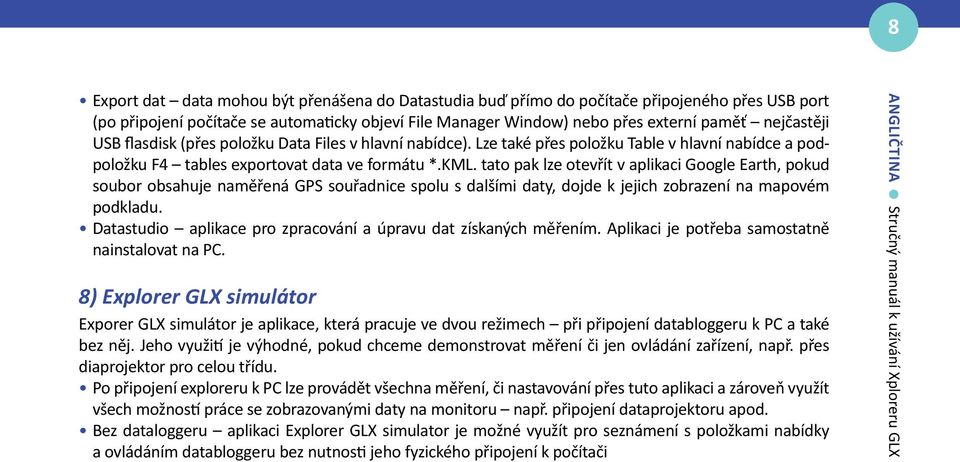

8 8 Export dat data mohou být přenášena do Datastudia buď přímo do počítače připojeného přes USB port (po připojení počítače se automaticky objeví File Manager Window) nebo přes externí paměť nejčastěji USB flasdisk (přes položku Data Files v hlavní nabídce). Lze také přes položku Table v hlavní nabídce a podpoložku F4 tables exportovat data ve formátu *.KML. tato pak lze otevřít v aplikaci Google Earth, pokud soubor obsahuje naměřená GPS souřadnice spolu s dalšími daty, dojde k jejich zobrazení na mapovém podkladu. Datastudio aplikace pro zpracování a úpravu dat získaných měřením. Aplikaci je potřeba samostatně nainstalovat na PC. 8) Explorer GLX simulátor Exporer GLX simulátor je aplikace, která pracuje ve dvou režimech při připojení databloggeru k PC a také bez něj. Jeho využití je výhodné, pokud chceme demonstrovat měření či jen ovládání zařízení, např. přes diaprojektor pro celou třídu. Po připojení exploreru k PC lze provádět všechna měření, či nastavování přes tuto aplikaci a zároveň využít všech možností práce se zobrazovanými daty na monitoru např. připojení dataprojektoru apod. Bez dataloggeru aplikaci Explorer GLX simulator je možné využít pro seznámení s položkami nabídky a ovládáním databloggeru bez nutnosti jeho fyzického připojení k počítači ANGLIČTINA Stručný manuál k užívání Xploreru GLX
