1 FTC08 instalační manuál k dotykovému panelu systému Foxys Foxtron spol. s r.o. Jeseniova 1522/ Praha 3 tel/fax: info@foxtron.cz www: Verze dokumentu 1.0

2

3 Obsah : 1. Úvod Koncepce ovládání inteligentní budovy Uživatelské prostředí programu Foxoft Co jsou okruhy Co jsou obrazovky Co jsou scény Akce, které scéna může provést se spínaným okruhem Akce, které scéna může provést se stmívaným okruhem Stavový indikátor ovladače Nastavení programu Foxoft Nastavení okruhů a portů Nastavení obrazovek Nastavení ovladačů Typy ovladačů Zapínací scéna Přepínací scéna Stmívač Žaluzie Sekvence Oddělovač Vlastnosti ovladače Okruhy ovladače Spouštěče ovladače...14

4 1. Úvod Tento dokument slouží jako instalační manuál k dotykovým panelům FTC08 a FTC12 firmy Foxtron. Věříme, že s řešením automatizace budov od firmy Foxtron budete spokojeni a že Vám umožní prohloubit zážitek z užívání inteligentního interiéru. 2. Koncepce ovládání inteligentní budovy Smyslem ovládacího rozhraní inteligentní budovy, je umožnit uživateli jednoduše řídit velké množství jednotlivých aktorů za účelem dosažení žádaného provozního režimu budovy. Na obrázku můžete vidět ovládací rozhraní panelu FTC Uživatelské prostředí programu Foxoft Uživatelské prostředí programu Foxoft je optimalizováno pro ovládání pomocí dotykové obrazovky. Nejdůležitějším ovládacím prvkem je horní nástrojová lišta, která má v levé části aktuální datum a čas. Poklepáním na datum a čas dojde k vyvolání dialogu zadání hesla. Po jeho správném zadání dojde k vyvolání dialogu pro nastavení data a času.

5 Vlevo od zobrazení času následuje ikona Scény pro přepnutí do režimu ovládání osvětlení. Ikona Žaluzie slouží pro přepnutí do režimu ovládání žaluzií. Po jejím stisku dojde k zobrazení ovladačů žaluziových okruhů. Stisk následující ikony Přehled vyvolá zobrazení přehledu všech ovládaných okruhů. Zde je možno všechny okruhy nezávisle ovládat a sledovat jejich stav. Ikona Internet zobrazí jednoduchý webový prohlížeč. Dále následuje ikona Čištění displeje po jejímž stisku přestane dotyková obrazovka na definovaný čas přijímat povely, což umožňuje očištění displeje bez rizika nechtěného stisku některého z ovládacích prvků.

6 Stisk ikony Uzamčení zobrazí spořič obrazovky. Do ovládacího rozhraní je možné se vrátit stiskem libovolného bodu na obrazovce. V konfiguračním rozhraní panelu je možné návrat do ovládacího rozhraní zabezpečit uživatelským heslem. Poslední ikona slouží pro vstup do konfiguračního rozhraní, které je zabezpečeno administrátorským heslem Co jsou okruhy FTC08 umožňuje pomocí sériové linky ovládat jednotky na sběrnici DALI nebo PEX, které v sobě zahrnují jeden nebo více silových výstupů označovaných jako okruhy. Podle typu jednotky jsou okruhy obsažené v jednotce buď spínané anebo stmívané. Spínaný okruh může být nastaven pouze do dvou stavů - zapnuto nebo vypnuto, stmívaný umožňuje plynule nastavit velikost výstupního výkonu v rozsahu 0%-100%. Ke konfiguraci okruhů s rozhraním PEX resp. DALI slouží programy PEX2.0 a DALIConfig firmy Foxtron Co jsou obrazovky Na FTC08 můžeme definovat pro větší přehlednost až 24 tzv. Obrazovek, mezi nimiž je možné přepínat stiskem příslušného tlačítka u dolního okraje displeje. Pro každou obrazovku můžeme definovat tzv. Scény. Po zapnutí dotykového panelu program zobrazí obrazovku nastavenou jako výchozí Co jsou scény Scéna je tvořena nastavením vybrané skupiny okruhů do požadovaných hodnot a na obrazovce je reprezentována ovládacím prvkem s názvem a stavovým indikátorem. Vyvoláním scény se nastaví ovládané okruhy do zvoleného stavu. Scénu lze vyvolat stisknutím jejího názvu nebo pomocí tzv. spouštěčů popsaných v dalším textu. Okruhy, které nějaká scéna ovládá, lze libovolně vybírat ze všech dostupných okruhů. Každá scéna může ovládat libovolné množství okruhů, nezávisle na tom, co ovládají jiné scény.

7 Akce, které scéna může provést se spínaným okruhem neovládat - stav daného okruhu není danou scénou ovlivňován zapnout vypnout generovat puls - daný okruh se zapne a po uplynutí času zadaného ve vteřinách se vypne Akce, které scéna může provést se stmívaným okruhem neovládat - stav daného okruhu není danou scénou ovlivňován nastavit na hodnotu 0 až 100% - výstupní úroveň daného okruhu se nastaví na zadanou poměrnou hodnotu. Změna na cílovou úroveň potrvá nastavený počet vteřin Stavový indikátor ovladače Stisknutím kruhového stavového indikátoru na pravé straně ovladače scény dojde k vyvolání dialogu, ve kterém je možné ovládat každý okruh z dané scény nazávisle a výsledné nastavení případně uložit.

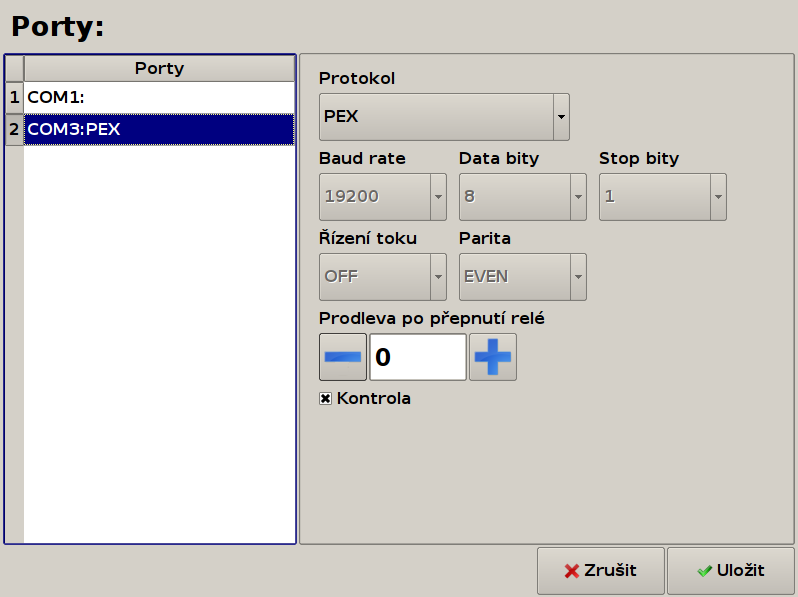

8 3. Nastavení programu Foxoft Jak již bylo uvedeno v oddílu 2.1 stisknutím ikony ozubeného kola na pravé straně hlavní ovládací lišty vyvoláme dialog pro zadání hesla. Po jeho správném zadání se objeví hlavní nabídka, kde si můžeme vybrat, zda chceme měnit okruhy, obrazovky, ovladače nebo obecná nastavení programu Nastavení okruhů a portů FTC08 je schopen pracovat s okruhy na několika portech zároveň. Pro volbu a editaci portu slouží ovládací prvky v pravém horním rohu formuláře Okruhy. V levé části formuláře pro konfiguraci portů vidíme seznam dostupných portů. Po vybrání nějakého portu se zobrazí jeho nastavení. Na výběr máme z protokolů PEX a DALI, které mají pevně daná nastavení a dále je k dispozici protokol ASCII, který umožňuje implementovat vlastní protokol pomocí ovladačů typu sekvence a je možno mu nastavit parametry sériové komunikace. Dále je zde možno pro celý port povolit nebo zakázat kontrolu okruhů (vyčítání jejich stavů) a nastavit prodlevu při přepínání relé, která slouží k potlačení vlivu rušení při rozpínání induktivních zátěží (motory, transformátory, svítidla s tlumivkami ap.).

9 Je třeba si dát pozor, že při každé změně protokolu jsou okruhy z daného portu smazány, neboť by jejich nastavení nadále nemuselo dávat smysl. Když máme všechny porty správně nastaveny, můžeme je začít plnit okruhy. Nejprve v pravém horním rohu vybereme příslušný port a tlačítkem pro přidání okruhu vytvoříme nový okruh. Nastavit pak můžeme různé parametry podle typu protokolu daného portu a podle typu daného okruhu. Okruh může být buď typu Spínač nebo Stmívač. Spínač pak ještě může mít variantu Jízda a Směr, které slouží pro ovládání žaluzií a pro správnou funkci je nutno příslušné okruhy spárovat. V takovém případě nejprve vytvoříme okruh typu Směr a následně při vytváření okruhu typu Jízda vybereme správný okruh pro určování směru jízdy. Pro ovládání párových okruhů platí striktní pravidla, a proto je pro správnou funkci nutno žaluziové okruhy nastavit skutečně pečlivě. Každý okruh je možné pomocí ikony ve tvaru žárovky otestovat a nastavit zda má být během provozu periodicky kontrolován. Po kompletním nastavení okruhu stiskneme tlačítko Uložit okruh. Pokud již existuje okruh se stejnou adresou a nebo přepisujeme již existující okruh, objeví se upozornění na konflikt adres.

10 3.2. Nastavení obrazovek Celkem je možné vytvořit až 24 obrazovek, které slouží pro přehledné uspořádání ovládacích prvků. Můžeme je rozdělit buď podle místností a pater, nebo podle provozních režimů, či osob, které dané ovládací prvky nejčastěji používají. Obrazovky můžeme přidávat, mazat a měnit jejich pořadí. Každé obrazovce můžeme nastavit název, uspořádání ovládacích prvků, viditelnost a tapetu na pozadí obrazovky. Dále je možné obrazovku nastavit jako výchozí, aby se po zapnutí panelu vždy zobrazila jako první.

11 3.3. Nastavení ovladačů V pravém horním rohu formuláře nejprve vybereme jednu z obrazovek a v levé části se pak zobrazí příslušné ovladače, pokud vybraná obrazovka již nějaké obsahuje. Ty je pak možno třídit, vytvářet, kopírovat a mazat. Každou scénu lze vyvolat těmito způsoby: přímo na dotykovém panelu časovačem spuštěným jinou scénou (zřetězení) časovou spouští soumrakovou spouští změnou stavu nastaveného okruhu vzdáleně přes počítačovou síť z jiného dotykového panelu 3.4. Typy ovladačů Ovladače reprezentují jednak scény pro nastavení provozního režimu budovy, ale k dispozici jsou i další typy ovladačů, které si nyní popíšeme podrobněji.

12 Zapínací scéna Každá scéna může být přiřazena do jedné ze 16 skupin. Zapínací scény ve stejné skupině je dobré nastavit tak, aby ovládaly stejné skupiny okruhů. Po vyvolání scény se tato označí zelenou barvou jako aktivní a ostatní scény téže skupiny se označí šedivě jako neaktivní. V jedné skupině tak může být v každém okamžiku aktivní pouze jedna, naposledy vyvolaná scéna. To umožňuje snadno indikovat režim, v němž se daná oblast budovy právě nachází Přepínací scéna Přepínací scéna se chová tak, že při stisku jejího ovladače dojde k vyvolání scény a je označena zeleně jako aktivní. Druhým stiskem ovladače scény je tato označena jako neaktivní, a všechny její okruhy se zároveň nastaví na 0% nebo jsou vypnuty, podle toho zda se jedná o stmívaný či spínaný okruh. Rozdíl mezi zapínacími a přepínacími scénami lze ilustrovat na jednoduchém příkladu, kdy chceme tlačítkem scény ovládat jediný okruh osvětlení. Můžeme použít buď jednu přepínací scénu (jedno tlačítko), kdy se prvním stiskem tlačítka scény okruh zapne a druhým stiskem se vypne. Nebo můžeme použít dvě zapínací scény (dvě tlačítka), kdy první scéna okruh zapne a druhá scéna okruh vypne. Obecně platí, že zapínací scény jsou vhodné pro volbu celkové nálady nebo provozního režimu interiéru, kdežto přepínací scény jsou vhodné spíše pro dodatečné připínání jednoho či více okruhů Stmívač Ovladač typu stmívač umožňuje sdružit více stmívatelných okruhů a řídit je současně pomocí posuvného jezdce Žaluzie Tento ovladač slouží k řízení žaluzií pomocí šipky nahoru a dolu. Krátkým stiskem dojedou žaluzie do koncové polohy. Při držení tlačítka delším než 0.5 vteřiny pojede žaluzie pouze po dobu stisku. Po uvolnění tlačítka se zastaví. Tak je možné ji přesně nastavit do požadované mezipolohy Sekvence Stiskem ovladače typu sekvence dojde k vyslání předem zadané sekvence hexadecimálních hodnot oddělených mezerami např. 01 AA FF na zvolený port. Umožňuje tak ovládat prakticky libovolné zařízení se sériovou komunikací mezi která patří například projektory, mpeg4 přehrávače nebo některé domácí spotřebiče Oddělovač Oddělovač je pouze prázdný ovládací prvek sloužící k přehlednějšímu rozložení ovladačů na obrazovce.

13 3.5. Vlastnosti ovladače Nejdůležitější vlastností každého ovladače je jeho typ. Dále je možno v záložce Vlastnosti nastavit jeho viditelnost na ovládací obrazovce a v případě ovladače typu Sekvence i samotnou sekvenci v hexadecimálním zápisu se znaky oddělenými mezerami a cílový port. U ovladačů typu Zapínací scéna a Stmívač lze určit příslušnost ke skupině od 0 do 16 nebo X pokud ovladač do žádné skupiny nepatří. Příslušnost ke skupině ovladačů určuje vzájemnou vazbu mezi zobrazením stisků jednotlivých scén Okruhy ovladače V záložce Okruhy vidíme seznam všech okruhů, které je možno zaškrtnutím přiřadit vybrané scéně. Zaškrtnutím volby Online mód je pak možné zvolit, zda chceme, aby se nastavené změny přímo vysílaly na sběrnici a jejich efekt byl okamžitě patrný, nebo zda chceme provádět úpravy nepozorovaně tak, abychom při nastavování blikáním či zhasínáním světel nerušili například hosty v restauraci.

14 Vedle okruhů již přidaných do scény se zobrazí pole se zadaným časem a tlačítka resp. + pro jeho zadání. U spínaných okruhů se jedná o délku pulsu dobu po niž je okruh zapnut, přičemž 0 znamená trvalé vypnutí/zapnutí. U stmívaných okruhů se jedná o délku náběhu do požadované intenzity ve vteřinách Spouštěče ovladače Každý ovladač může obsahovat v podstatě neomezený počet tzv. Spouštěčů. Ty je možné pro větší přehlednost pojmenovat. Celkem jsou k dispozici spouštěče čtyř typů: Časový spouštěč umožňuje spustit akci daného ovladače v předem nastavený čas a den v týdnu. Tento spouštěč je vhodný pro vyvolávání scén pro pravidelné událost, (např. snídaně, oběd večeře v restauraci hotelu, nebo provoz v galerii apod.) Soumrakový spouštěč spustí scénu v čase, kdy je pro ČR a dané datum vypočten občanský soumrak nebo úsvit. Tento spouštěč je vhodný například pro spouštění scén venkovního osvětlení (zahrada, fasáda, reklamy ap.) Spouštěč okruhu spustí danou scénu ve chvíli, kdy systém zjistí, že byl změněn stav vybraného okruhu. Tento spouštěč je vhodný např. pro vyvolávání scén v závislosti na přítomnosti osob (ve spojení s PIR senzorem) ap.

15 Spouštěč scény má odlišnou funkci oproti předchozím a naopak definuje, že při aktivaci dané scény, je s definovanou prodlevou na jiný dotykový panel se zadanou IP adresou vyslán povel pro aktivaci scény s vybraným názvem Podmínky spouštěče Pro každý spouštěč můžeme definovat několik podmínek bez jejichž splnění není spouštěč aktivní. Podmínky pak mohou mít několik typů: Neaktivní podmínka nemá vliv Soumrak spouštěč je aktivní pouze během dne nebo noci Časový interval spouštěč je aktivní pouze během nastaveného časového intervalu Stav scény spouštěč je aktivní pouze je-li jiná scéna v nastaveném stavu Stav okruhu spouštěč je aktivní pouze je-li některý z okruhů v nastaveném stavu a bez poruchy komunikace

16 Vyvolání scény vzdáleně přes síť z jiného dotykového panelu Řídicí systém firmy Foxtron je navržen tak, aby spolu jednotlivé dotykové panely mohly komunikovat prostřednictvím počítačové sítě. První výhodou tohoto propojení je, že z dotykového panelu je možné ovládat nejen okruhy připojené přímo pomocí sběrnice PEX nebo DALI, ale je možno řídit i tzv. vzdálené okruhy, což jsou okruhy fyzicky připojené k jinému dotykovému panelu. Přičemž stejně jako u lokálně připojených okruhů je i u vzdálených možné sledovat jejich stav (zda jsou zapnuty, vypnuty, na kolika procentech, či zda jsou v poruše). Takže např. z recepce je možné ovládat a sledovat okruhy v patrech, ačkoliv jednotky obsahující tyto okruhy jsou fyzicky připojeny k dotykovým panelům umístěným v těchto patrech. Druhou výhodou síťového propojení je, že z dotykového panelu je možné vyvoláním scény vyvolat i scénu definovanou v jiném dotykovém panelu. K identifikaci této tzv. vzdálené scény je třeba znát jednak název této scény a zároveň IP adresu nebo název vzdáleného dotykového panelu, na kterém je zavedena.

17 4. Nastavení Dialog Nastavení obsahuje pět záložek v nichž je možno nastavit obecné vlastnosti uživatelského rozhraní a řídicí aplikace Vzhled Záložka Vzhled umožňuje nastavit důležité parametry uživatelského rozhraní. Nastavit je možno: Jazyk lze vybrat mezi Anglickým a Českým jazykem Počet tlačítek obrazovek v řadě tato volba umožňuje nastavit maximální počet tlačítek obrazovek, která jsou vykreslena do jedné řady. Nemůže jich však být více než 6. Počet zobrazených řad obrazovek je omezen na 4. Typ spořiče zde je možno vybrat typ spořiče obrazovky ze čtyř možností. Buď není vybrán žádný, nebo jsou zobrazeny hodiny ukazující reálný čas, nebo je obrazovka uspána do režimu s vypnutým podsvícením. Poslední možností je promítání obrázků. Prodleva před spuštěním spořiče tato volba udává po kolika vteřinách od poslední uživatelské akce dojde ke spuštění spořiče a případně i uzamčení obrazovky

18 Uzamknout obrazovku, když je spořič aktivní tato volba může být aktivována označením příslušného pole. Pro návrat ze spořiče, do ovládacího rozhraní je nutné zadat heslo. Tak může být ovládání zabezpečeno před manipulací neoprávněnou osobou např. při instalaci panelu ve veřejném prostoru Obecné Záložka Obecné obsahuje nastavení související se samotným dotykovým panelem. Nastavit je možno: Název počítače IP adresa Resetovat síť stiskem tohoto tlačítka uvedete nastavení síťového rozhraní panelu do výchozího stavu a dojde k novému vyhledání síťových karet. Proto vždy po stisku tohoto tlačítka ověřte, je-li síťový kabel zapojen ve správné síťové kartě (té blíže ke středu panelu). Nastavit touchscreen řídící aplikace je uzavřena a spuštěn proces automatického vyhledání dotykového rozhraní. Po dokončení této operace je řídící aplikace opět spuštěna.

19 Kalibrovat stistkem tohoto tlačítka dojde k uzavření řídící aplikace a začne proces kalibrace dotykového panelu. V rozích obrazovky se objevují pulzující kříže, jejichž střed je třeba stisknout. Po dokončení kalibrace dojde k opětovnému spuštění ovládací aplikace. Restartovat aplikaci stiskem tohoto tlačítka restartujete řídící aplikaci Rebootovat počítač stistkem tohoto tlačítka restartujete dotykový panel 4.3. Konfigurace Záložka Konfigurace obsahuje nástroje související s konfigurací řídící aplikace. Je zde možno nahrát nebo uložit konfigurační soubory na USB flashdisk do adresáře Foxtron. Dále je možné soubor přímo editovat v grafickém editoru, rozeslat konfiguraci po síti, nebo updatovat řídicí aplikaci opět z USB flashdisku z adresáře Foxtron. Dále je možné nastavit periodické odesílání časových synchronizačních zpráv ostatním panelům a udržovat tak ve všech jednotný a správný čas. Také zde můžeme definovat posluchače počítače, kterým jsou rozesílány informace o změně stavu nějakého okruhu Ovladače Záložka Ovladače umožňuje nastavit viditelnost následujících ikon v hlavní nástrojové liště:

20 Ovládání žaluzií Přehled okruhů Webový prohlížeče Čištění displeje Ikona vládání scén je viditelná vždy, ale je možno deaktivovat stavový indikátor scény. Také je zde možné nastavit v sekundách čas, pro čištění obrazovky.

21 4.5. Zabezpečení V záložce zabezpečení je možné nastavit hesla pro tři uživatelské úrovně. Uživatelské heslo umožňuje měnit a ukládat scény a měnit čas. Superuživatelské heslo umožňuje totéž co uživatelské a navíc chrání přístup do nastavení systému. Administrátorské heslo je nutné znát pro změnu jakéhokoli hesla.

22 5. Poznámky Zde si můžete zapsat svá hesla do systému pro případ jejich zapomenutí. V takovém případě doporučujeme návod dobře uschovat na bezpečné místo. Výchozí administrátorské heslo z výroby je : 1. Ostatní hesla nejsou nastavena. Administrátorské heslo: (vstup do nastavení systému) Superuživatelské heslo: (změna data, času a nastavení scén) Uživatelské heslo: (ovládání okruhů a scén) Oddělení zákaznické podpory na adrese support@foxtron.cz
