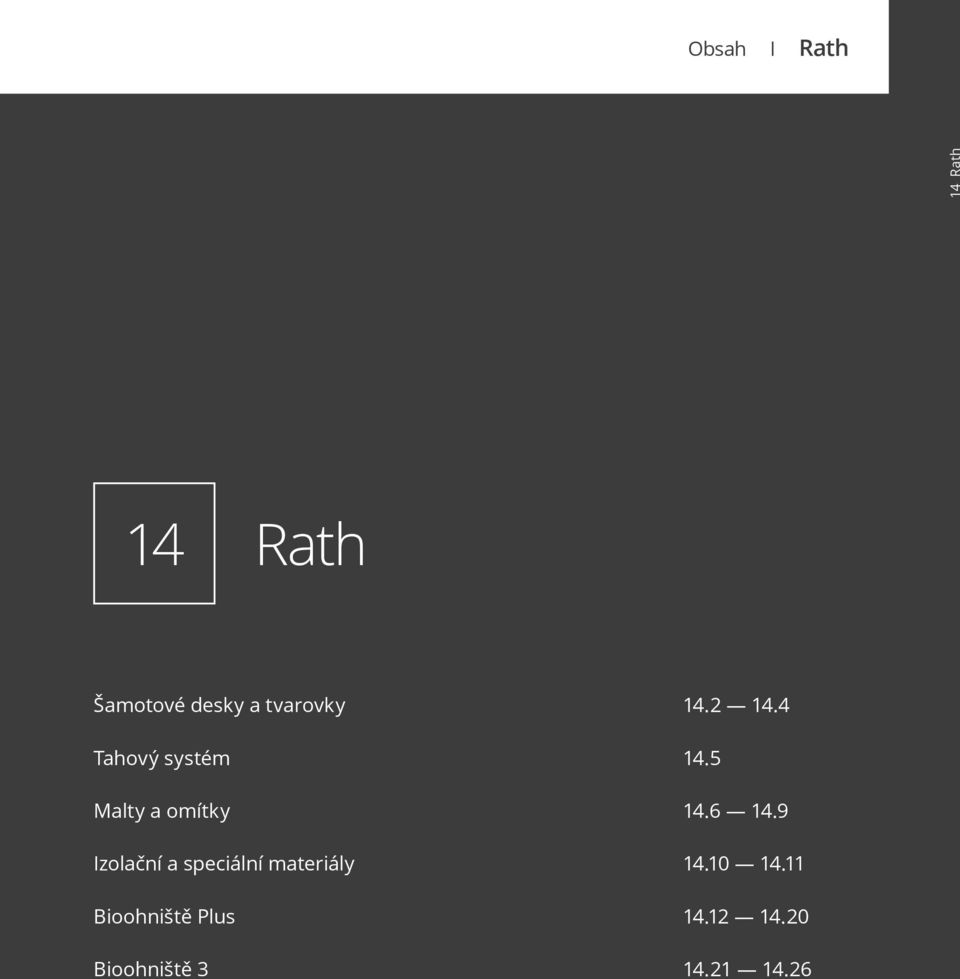

1 Obsah ӏ Rath Šamotové desky a tvarovky Tahový systém 14.5 Malty a omítky Izolační a speciální materiály ioohniště Plus ioohniště

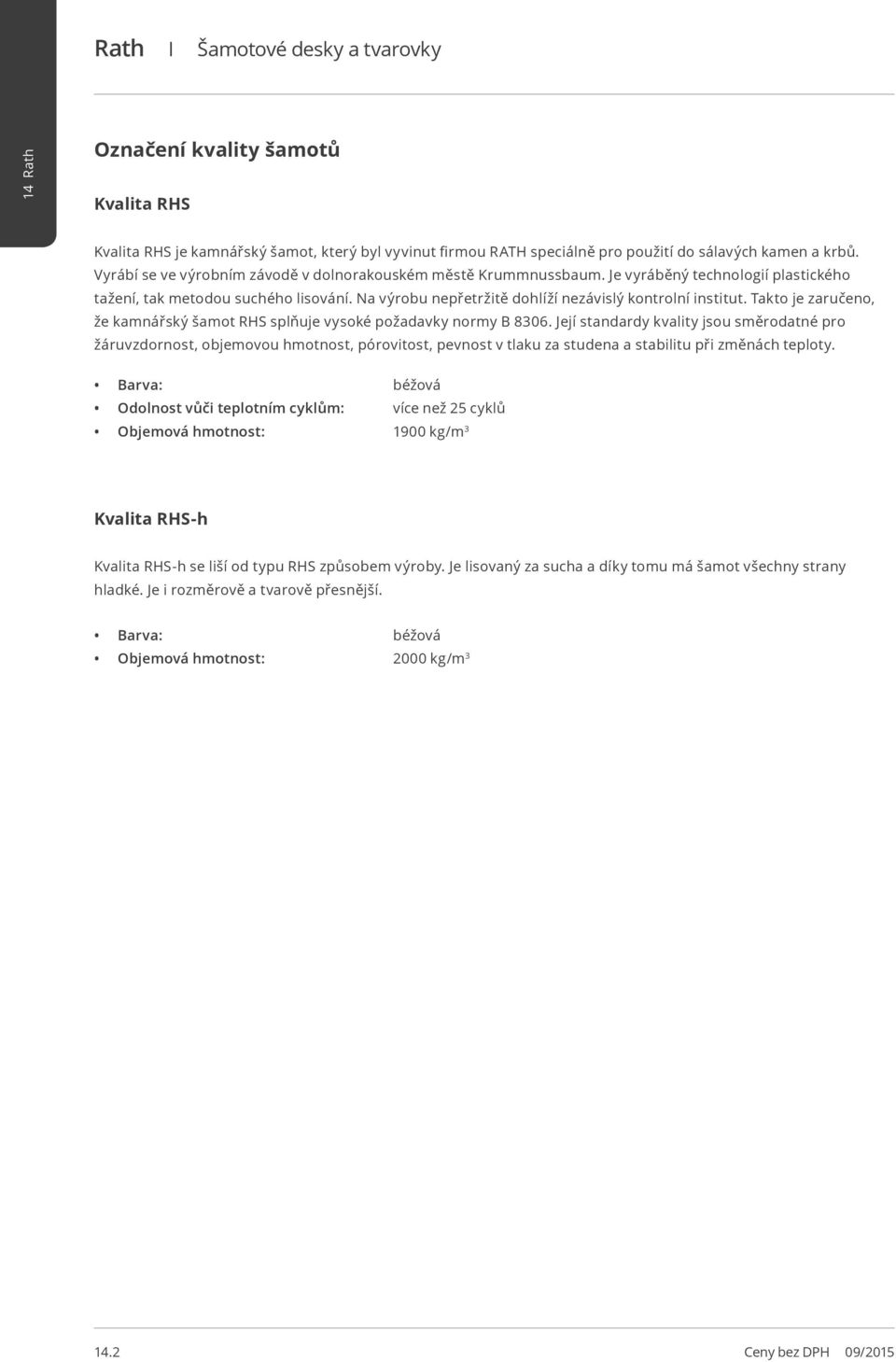

2 Rath ӏ Šamotové desky a tvarovky Označení kvality šamotů Kvalita RHS Kvalita RHS je kamnářský šamot, který byl vyvinut firmou RTH speciálně pro použití do sálavých kamen a krbů. Vyrábí se ve výrobním závodě v dolnorakouském městě Krummnussbaum. Je vyráběný technologií plastického tažení, tak metodou suchého lisování. Na výrobu nepřetržitě dohlíží nezávislý kontrolní institut. Takto je zaručeno, že kamnářský šamot RHS splňuje vysoké požadavky normy Její standardy kvality jsou směrodatné pro žáruvzdornost, objemovou hmotnost, pórovitost, pevnost v tlaku za studena a stabilitu při změnách teploty. arva: béžová Odolnost vůči teplotním cyklům: více než 25 cyklů Objemová hmotnost: 1900 kg/m 3 Kvalita RHS-h Kvalita RHS-h se liší od typu RHS způsobem výroby. Je lisovaný za sucha a díky tomu má šamot všechny strany hladké. Je i rozměrově a tvarově přesnější. arva: béžová Objemová hmotnost: 2000 kg/m Ceny bez DPH 09/2015

3 Šamotové desky a tvarovky ӏ Rath Hladké šamotové desky Kód Tloušťka mm Formát mm Kvalita Hmotnost Kusů na paletě Cena Cena / m 2 R-R x 200 RHS 2,87 kg , ,- 20 R-R x 250 RHS 3,98 kg , ,- R-R x 200 RHS 4,36 kg , ,- 30 R-R x 250 RHS 6,46 kg , ,- R-R x 200 RHS 6,11 kg , ,- 40 R-R x 250 RHS 8,66 kg , ,- R-RN x 124 RHS 3,76 kg , ,- R-RN x 124 RHS 7,42 kg , ,- R-RN x 124 RHS 4,6 kg , ,- Další formáty desek na vyžádání. Doporučení: K lepení pláště použijte: Profix, ev. Universal Super; ohniště a tahový systém: Universal Super nebo Thermoflex K2 Šamotové desky na stavbu vnějšího pláště lisované Firma RTH přichází s novým typem stavební šamotové desky. Rozdíl je v tom, že ji vyrábí technologií lisování za sucha, což přináší hlavně větší přesnost. Kód Tloušťka mm Formát mm Kvalita Hmotnost Kusů na paletě Cena Cena / m 2 R-RP x 500 RHS-h 18 kg , ,- Nosná šamotová tvarovka Nosná šamotová tvarovka značně zjednodušuje práci při tvorbě překrytí komory krbu nebo kamen. Pro umístění překrytí už není třeba podlepovat nebo přivrtávat žádné jiné kotvící podložky. Kód Tloušťka mm Formát mm Kvalita Hmotnost Kusů na paletě R-R843000T x 150 RHS 3,37 kg ,- Cena 09/2015 Ceny bez DPH 14.3

4 Rath ӏ Šamotové desky a tvarovky Pekařská deska Wieselburger Speciální deska na dno pecí s výbornými vlastnostmi pečení chleba a pizzy. Objemová hmotnost a poréznost těchto desek je optimalizována tak, aby se spodní část pizzy nebo chleba nespálila ani po dlouhé době pečení. Desky se vkládají na volno do pískového lóže. Pekařské desky jsou certifikované pro styk s potravinami. Kód Tloušťka mm Formát mm Kvalita Hmotnost Kusů na paletě Cena Cena / m 2 R-R x 300 P 8,1 kg , ,- Doporučení: Vkládání a vyndávání pečeného výrobku provádět pouze pomocí dřevěné lopatky. Při použití kovových nástrojů, může dojít k poškození desky. Šamotové hurdisky RTH šamotové hurdisky se vzduchovými dutinami určené hlavně na stropní překrytí kachlových kamen a krbů. Oproti běžným cihlovým hurdiskám mají vysokou tepelnou odolnost. Kód Tloušťka mm Formát mm Kvalita Hmotnost Kusů na paletě R-R x 300 RHS 12,28 kg ,- R-R x 300 RHS 17,10 kg ,- Cena 14.4 Ceny bez DPH 09/2015

5 Ø 95 Ø 105 Tahový systém ӏ Rath Šamotový přechodový díl na kouřovod Je vyroben z kordierytového materiálu s nízkym koeficientem tepelné roztažnosti a vysokou odolností vůči tepelným změnám. Kód Průměr kouřovodu Formát Kvalita Hmotnost Kusů na paletě R-RZUG160U mm 265 x 265 x 80 mm Cor50-p 6,65 kg ,- R-RZUG180U mm 265 x 265 x 80 mm Cor50-p 5,85 kg ,- Cena Quickbrick RTH Quickbrick tvarovky jsou určené pro rychlou stavbu spalinových akumulačních tahů, hlavně se vzduchovou mezerou. Jsou určené pro přímý styk s ohněm a spalinami. Odolnost tvarovek vůči teplotním změnám je více než 30 cyklů. Tvarovky umožňují jednoduše redukovat výšku tahů po 4 cm Kód Typ Formát Kvalita Hmotnost Kusů na paletě R-R Quickbrick x 57 x 60 mm RHS 1,86 kg ,- R-R Quickbrick x 117 x 60 mm RHS 4,1 kg ,- R-R Quickbrick x 157 x 60 mm RHS 4,97 kg ,- R-R Quickbrick x 197 x 60 mm RHS 6,24 kg ,- R-R853220P005 Quickbrick 200 s čistícím otvorem Cena 296 x 197 x 60 mm RHS 4,97 kg ,- R-R Quickbrick x 237 x 60 mm RHS 7,38 kg ,- R-RPUTZ1M0005 Kryt čistícího otvoru Ø100 mm 55 / Ø95 / Ø 105 mm RHS-h 0,77 kg ,- Doporučení: K lepení použijte maltu RTH Universal Super. K zaklápění tahů doporučujeme používat šamotové desky tl. 4 cm. 09/2015 Ceny bez DPH 14.5

6 Rath ӏ Malty a omítky Profix Žáruvzdorné lepidlo s hydraulickou vazbou určené především ke stavbě plášťů krbů a akumulačních kamen technologií s i bez vzduchové mezery. Může se použít i k lepení tahů v místech vystavených teplotám do 300 C! Dosahuje už po krátkém čase vysokou pevnost spoje. arevné označení: fialová Teplota použití: 650 C Zrnitost: 0 1 mm Spotřeba vody: 5 6 l / 20 kg Doba zpracovatelnosti: 12 min Kód Specifikace Hmotnost Kusů na paletě Cena R-RHZU895 Profix - kamnářské lepidlo, (kýbl) 20 kg ,- Doporučení: Musí se za sucha promíchat! Universal Super Je hotově namíchaná malta s hydraulicko-keramickou vazbou určená pro stavbu ohnišť, tahů i plášťů akumulačních kamen technologií s i bez vzduchové mezery, stavbu sporáků, otevřených krbů a lepení kachlů. Malta je vhodná i pro armování a k přípravě podkladu pod hliněné omítky. arevné označení: zelená Teplota použití: C Zrnitost: 0 1 mm nebo 0 3 mm Spotřeba vody: 5,5 l / 25 kg Doba tuhnutí: 64 min Tloušťka spáry: do 7 mm Kód Specifikace Hmotnost Kusů na paletě Cena R-R040170K25 Universal Super - jemná 0-1 mm, (pytel) 25 kg ,- R-R040180K25 Universal Super - hrubá 0-3 mm, (pytel) 25 kg ,- Doporučení: Musí se za sucha promíchat! Opakovaným promícháváním rozdělané malty se může prodloužit doba použitelnosti Ceny bez DPH 09/2015

7 Malty a omítky ӏ Rath Hafnermörtel Universal zostřená hlína Je hotově namíchaná malta s keramickou vazbou určená pro stavbu celých akumulačních kamen technologií bez vzduchové mezery (tradiční metodou). Je vhodná i ke stavbě vnitřku (topeniště, tahy) sálavých kamen technologií se vzduchovou mezerou. Pro dosažení optimální pevnosti je potřeba, aby prošla teplotním vypálením. arevné označení: oranžová Teplota použití: C Zrnitost: 0 1 mm Spotřeba vody: 6 l / 25 kg Doba tuhnutí: 33 min Tloušťka spáry: do 5 mm Kód Specifikace Hmotnost Kusů na paletě Cena R-R040030K25 Hafnermörtel Universal - zostřená hlína, (pytel) 25 kg ,- Doporučení: Rozdělaná malta by měla před zpracováním cca 1 hodinu odstát, aby se rozložily jemné částečky. Thermoflex K2, chemická vazba Je 2 složkové žáruvzdorné lepidlo s chemickou vazbou. Je vhodné především ke stavbě vnitřku (topeniště, tahy) sálavých kamen technologií se vzduchovou mezerou (Quickbrick, tvarovky pro iotopeniště plus). Thermoflex umí pohltit roztažnost materiálu při vysokých teplotách, takže je vhodný zejména tam, kde je potřeba dosáhnout kouřetěsnosti. arevné označení: černá Teplota použití: C Zrnitost: 0 0,5 mm První zátop až po: 72 hod. Kód Specifikace Hmotnost Kusů na paletě Cena R-RFK156FLEX Thermoflex K2, (pytel + kanystr) kg ,- Doporučení: Rozdělané lepidlo by mělo před zpracováním asi 30 minut odstát, aby se rozložily jemné částečky. Příprava: Používejte čisté a suché náčiní a nádoby (20-litrový kbelík). Chemické pojivo dejte do čistého a suchého kbelíku. Přidejte celý obsah suché směsi a dobře promíchejte. Míchejte tak dlouho, dokud není lepidlo homogenní. Lepidlo nechte 30 min odležet a poté znovu dobře promíchejte. Zpracování: Vlhčení lepených dílů není nutné. Lepené plochy musí být očištěny od prachu. Zatvrdlý materiál znovu nepoužívejte. Do čerstvého lepidla nepřimíchávejte zbytky. Doba zpracovatelnosti a tuhnutí je závislá na okolní teplotě a době skladování v načnuté nádobě. Skladování: Po použití překryjte lepidlo fólií a kbelík těsně uzavřete. Po namísení je lepidlo použitelné cca 1 týden, za předpokladu, že je řádně utěsněno od vzduchu. 09/2015 Ceny bez DPH 14.7

8 Rath ӏ Malty a omítky Carath 1200-D žárobeton Je beton s vysokým podílem cementu s hydraulickou vazbou a s optimalizovanou strukturou, určený pro použití při provozních teplotách do C. Je vyráběný z hlinitého cementu. arevné označení: červená Teplota použití: C Zrnitost: 0 3 mm Objemová hmotnost: kg/m 3 Spotřeba vody: cca 3,5 l / 25 kg Pevnost v tlaku při 110 C: min. 60 MPa Kód Specifikace Hmotnost Kusů na paletě Cena R-R050023K25 Carath 1200-D - žárobetón 0-3 mm, (pytel) 25 kg ,- Doporučení: K rozmíchání použijte míchačku, pokud nepoužijete celý obsah pytle, prvně je třeba celý obsah za sucha promíchat. Rozmíchávejte nejméně 6 minut. ednění před vylitím natřete vazelínou, olejem nebo jiným tukem. eton chraňte před vyschnutím 48 hodin. Odšalování je možné dle velikosti dílů po 6 až 24 hodinách. Kreativputz Universal modelovací omítka Je určená pro zatáhnutí armovací síťky a na zhotovení různých povrchových struktur až do tloušťky 50 mm. Za pomoci minerálních příp. přírodních barviv, lze vytvořit jakýkoliv barevný odstín. arevné označení: modrá Teplota použití: 200 C Zrnitost: 0 1 mm Spotřeba vody: 4,4 l / 20 kg Spotřeba materiálu při 1 mm vrstvě: 1,4 kg Tloušťka vrstvy max. do: 50 mm Doba zpracovatelnosti: 130 min. Kód Specifikace Hmotnost Kusů na paletě Cena R-RQ Kreativputz Universal - modelovací omítka (kýbl) 20 kg ,- Doporučení: Celý obsah před použitím dobře promíchejte za sucha. V kamnech se může zatopit až po 3 dnech vysychání omítky na vzduchu Ceny bez DPH 09/2015

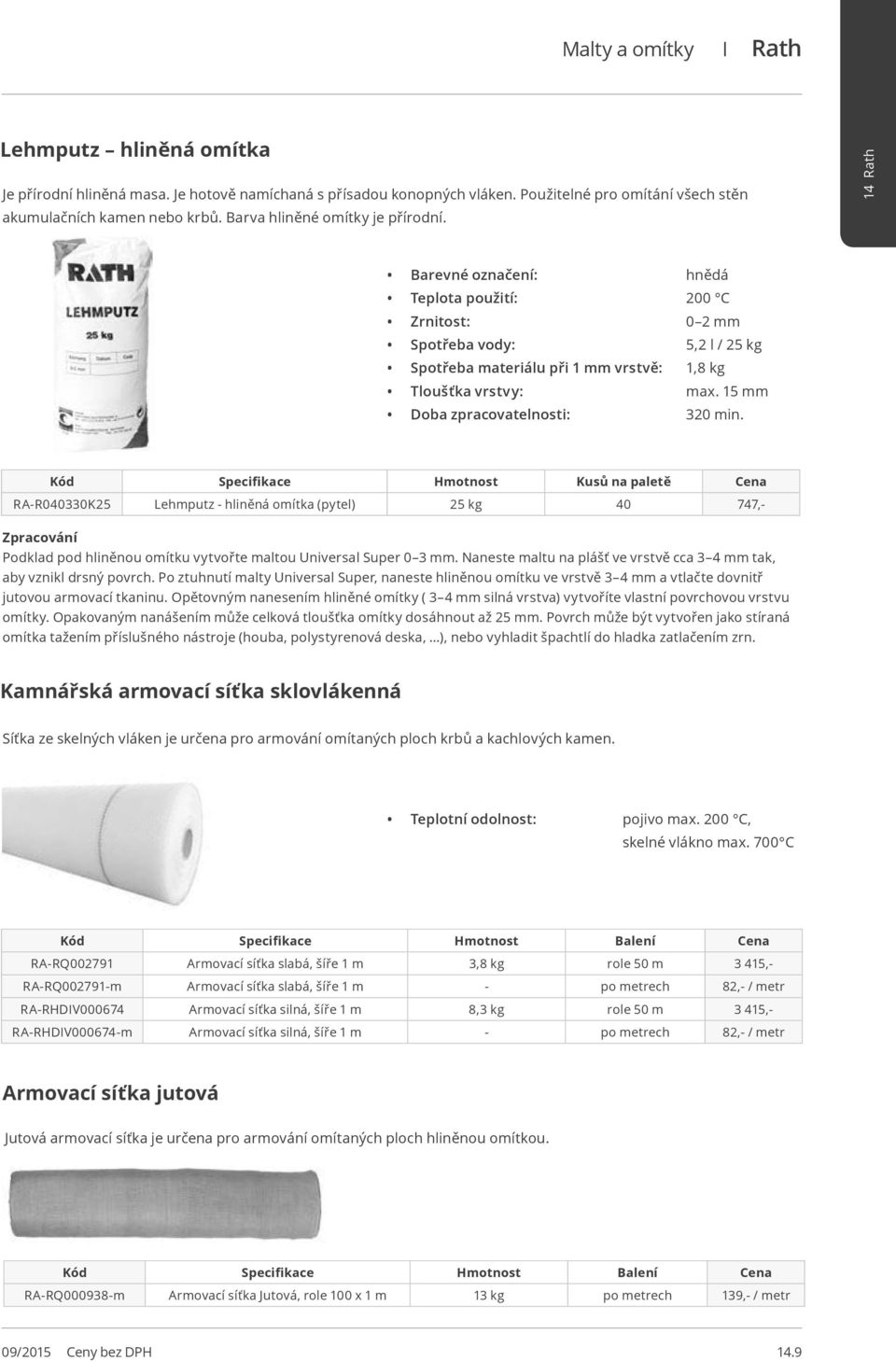

9 Malty a omítky ӏ Rath Lehmputz hliněná omítka Je přírodní hliněná masa. Je hotově namíchaná s přísadou konopných vláken. Použitelné pro omítání všech stěn akumulačních kamen nebo krbů. arva hliněné omítky je přírodní. arevné označení: hnědá Teplota použití: 200 C Zrnitost: 0 2 mm Spotřeba vody: 5,2 l / 25 kg Spotřeba materiálu při 1 mm vrstvě: 1,8 kg Tloušťka vrstvy: max. 15 mm Doba zpracovatelnosti: 320 min. Kód Specifikace Hmotnost Kusů na paletě Cena R-R040330K25 Lehmputz - hliněná omítka (pytel) 25 kg ,- Zpracování Podklad pod hliněnou omítku vytvořte maltou Universal Super 0 3 mm. Naneste maltu na plášť ve vrstvě cca 3 4 mm tak, aby vznikl drsný povrch. Po ztuhnutí malty Universal Super, naneste hliněnou omítku ve vrstvě 3 4 mm a vtlačte dovnitř jutovou armovací tkaninu. Opětovným nanesením hliněné omítky ( 3 4 mm silná vrstva) vytvoříte vlastní povrchovou vrstvu omítky. Opakovaným nanášením může celková tloušťka omítky dosáhnout až 25 mm. Povrch může být vytvořen jako stíraná omítka tažením příslušného nástroje (houba, polystyrenová deska, ), nebo vyhladit špachtlí do hladka zatlačením zrn. Kamnářská armovací síťka sklovlákenná Síťka ze skelných vláken je určena pro armování omítaných ploch krbů a kachlových kamen. Teplotní odolnost: pojivo max. 200 C, skelné vlákno max. 700 C Kód Specifikace Hmotnost alení Cena R-RQ rmovací síťka slabá, šíře 1 m 3,8 kg role 50 m 3 415,- R-RQ m rmovací síťka slabá, šíře 1 m - po metrech 82,- / metr R-RHDIV rmovací síťka silná, šíře 1 m 8,3 kg role 50 m 3 415,- R-RHDIV m rmovací síťka silná, šíře 1 m - po metrech 82,- / metr rmovací síťka jutová Jutová armovací síťka je určena pro armování omítaných ploch hliněnou omítkou. Kód Specifikace Hmotnost alení Cena R-RQ m rmovací síťka Jutová, role 100 x 1 m 13 kg po metrech 139,- / metr 09/2015 Ceny bez DPH 14.9

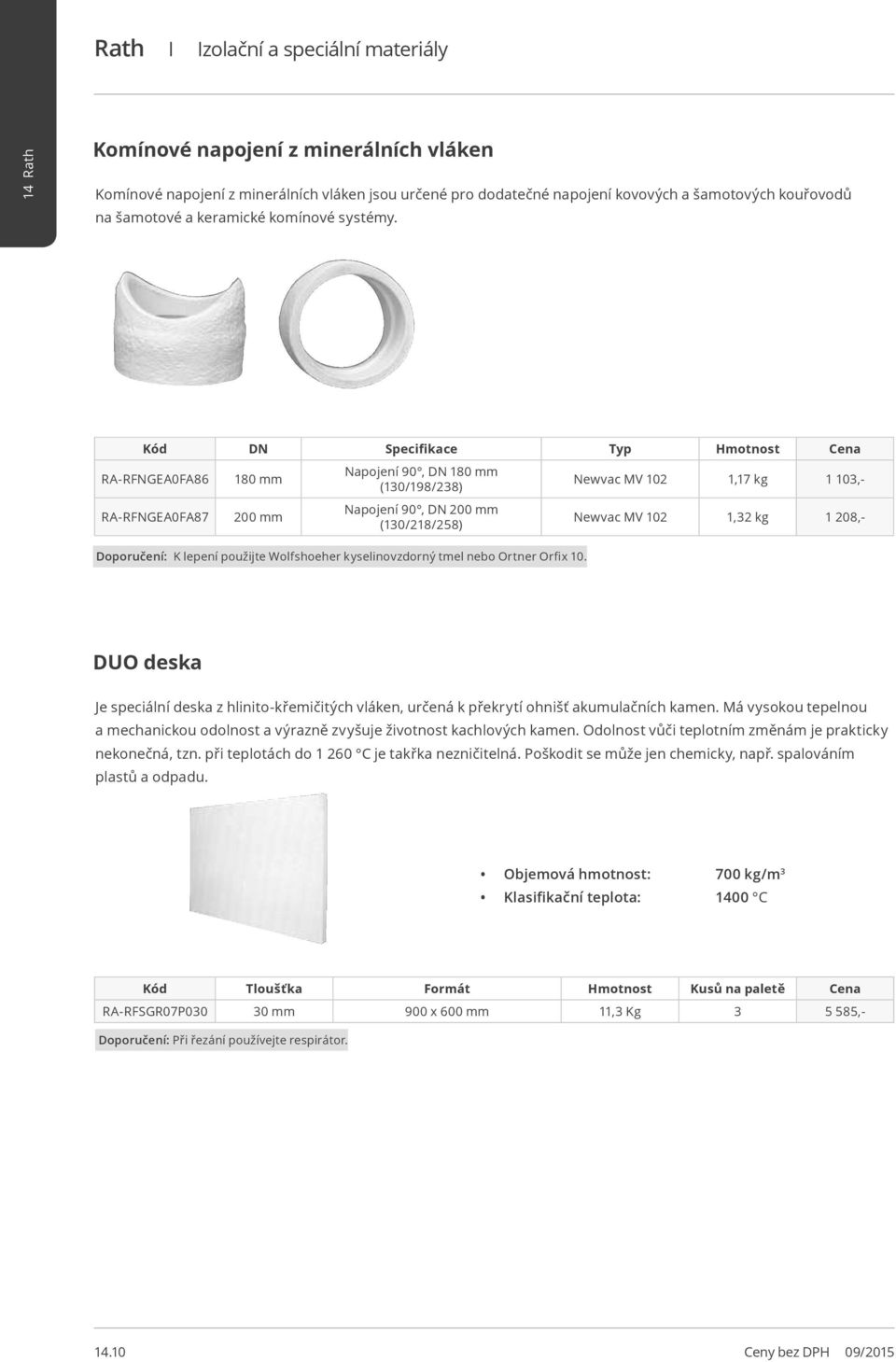

10 Rath ӏ Izolační a speciální materiály Komínové napojení z minerálních vláken Komínové napojení z minerálních vláken jsou určené pro dodatečné napojení kovových a šamotových kouřovodů na šamotové a keramické komínové systémy. Kód DN Specifikace Typ Hmotnost Cena R-RFNGE0F86 R-RFNGE0F mm 200 mm Napojení 90, DN 180 mm (130/198/238) Napojení 90, DN 200 mm (130/218/258) Doporučení: K lepení použijte Wolfshoeher kyselinovzdorný tmel nebo Ortner Orfix 10. Newvac MV 102 1,17 kg 1 103,- Newvac MV 102 1,32 kg 1 208,- DUO deska Je speciální deska z hlinito-křemičitých vláken, určená k překrytí ohnišť akumulačních kamen. Má vysokou tepelnou a mechanickou odolnost a výrazně zvyšuje životnost kachlových kamen. Odolnost vůči teplotním změnám je prakticky nekonečná, tzn. při teplotách do C je takřka nezničitelná. Poškodit se může jen chemicky, např. spalováním plastů a odpadu. Objemová hmotnost: 700 kg/m 3 Klasifikační teplota: 1400 C Kód Tloušťka Formát Hmotnost Kusů na paletě Cena R-RFSGR07P mm 900 x 600 mm 11,3 Kg ,- Doporučení: Při řezání používejte respirátor Ceny bez DPH 09/2015

11 Izolační a speciální materiály ӏ Rath Porrath 900 Jsou vypalované, izolačně-stavební desky. Obsahuje křemelínu a surovinový podíl žáruvzdorného jílu je u těchto desek nahrazen Perlitem a křemelinou. Tyto tvarovky jsou opracovatelné nástroji na dřevo a jsou zdravotně nezávadné. Lze je používat v izolačních vrstvách u nejrůznějších typů pecí. Klasifikační teplota: 700 C Objemová hmotnost: 450 kg/m 3 Pevnost v tlaku za studena: min. 1 MPa Tepelná vodivost při: 200 C 0,1 W/m.K 400 C 0,14 W/m.K 600 C 0,16 W/m.K Kód Formát Hmotnost Kusů na paletě Cena Cena / m 2 R-R x 250 x 40 mm 2,1 kg , ,- Kusový prodej možný pouze při osobním odběru. Při zasílání přepravní službou odběr po kartonech. Karton = 10ks. Doporučení: K lepení použijte lepidla na izolace. Např. Promat K84, Didotect 135-V. 09/2015 Ceny bez DPH 14.11

12 Rath ӏ ioohniště Plus ioohniště Plus Je ohniště určené pro sálavá kamna, které vykazují velmi nízké emisní hodnoty. Ty zůstávají pod stanovenými limity ekologické značky UZ37. by bylo možné jednoduše a rychle postavit ohniště pro výkony 3 6 kw, vyvinuli ve firmě RTH speciální šamotové tvarovky. ioohniště je vhodné pro stavbu kamen se vzduchovou mezerou, ale také pro stavbu tradiční metodou bez vzduchové mezery. Výstavba Sokl: Sokl je třeba individuálně přizpůsobit topeništi a použít pro tyto účely vhodné materiály. Sokl nesmí být nižší než 10 cm, aby vzduch ke spalování byl přiváděn s co nejnižším odporem. Topeniště: Nominální tepelný výkon sálavých kamen je určen šířkou, výškou a hloubkou iotopeniště Plus. Podle rastru šamotových systémových tvarovek je možná stavba nejrůznějších rozměrů topenišť, předpřipraveny máme konkrétní sety pro 3-6 kw. Další výhodou je to, že systémové tvarovky se díky rozměru 124 x 124 mm dají snadno kombinovat s formátem N2. Potřebné výšky topeniště se dosáhne jednoduchým nadezděním na systémové tvarovky. Vzduch ke spalování je přiváděn vzduchovými kanály do systémových tvarovek a dále proudí skrz štěrbiny v tvarovkách do spalovacího prostoru k palivu. Tvarovky pro stěnu topeniště jsou vyvinuty jako standartní stěnové a stěnové levé a pravé, díky tomu je zajištěn pravidelný odstup štěrbiny pro přívod vzduchu ve vzdálenosti 45 mm od rohu topeniště. Spad popela je koncipován do výše 5 cm, pro to jsou uzpůsobeny soklové kameny, v nichž je rovněž umístěn optimalizovaný otvor pro přívod vzduchu. Stěnové, soklové i rohové kameny jsou ze všech stran opatřeny pero drážkovým spojem. Připojený keramický tahový systém musí být postaven dle specifických národních norem, aby byly splněny požadované emisní limity. Překrytí topeniště: Jako překrytí topeniště se na základě ustanovení směrnice UZ 37 doporučuje systém desek Duo Plus. Deska se volně položí pod šamotové překrytí topeniště, mezitím je třeba ponechat vzduchovou mezeru. Pro udržení odstupu se doporučuje přilepit k šamotovému překrytí Quickbrick (60 mm). 1. způsob přívodu vzduchu pro hoření z exteriéru 2. způsob přívodu vzduchu pro hoření z místnosti Ceny bez DPH 09/2015

13 ioohniště Plus ӏ Rath iotopeniště Plus - SET 3 kw, 3,5 kw, 3,9 kw, dvířka na výšku Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RFRP30SET2 3 kw 628 x 568 x 762 mm 280,51 kg ,- R-RFRP35SET2 3,5 kw 628 x 568 x 824 mm 307,99 kg ,- R-RFRP39SET2 3,9 kw 628 x 568 x 890 mm 339,67 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RFRPTSET2 Šamotový set pro napojení dvířek na výšku 57,3 kg 7 786,- R-RFRPVMPSET SET pro stavbu ioplus - Thermoflex K2, Kerathin P 1700, Calsitra CP ,86 kg 3 060,- R-RIOSTMS33 Dvířka STURM (41,2 x 52,2 cm), na výšku pro ioohnište Plus 3-3,9 kw - ntracit 32,5 kg ,- R-RIOSSK23X3 Podstavec 3 x 3 s přírubou 150 mm, bez ovládání regulace vzduchu 24 kg 9 072,- R-RIOSSK23X3 Podstavec 3 x 3 s přírubou 180 mm, bez ovládání regulace vzduchu 24 kg 9 072,- Technické informace 3 kw 3,5 kw 3,9 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 3 kw 3,5 kw 3,9 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 1,5 kw 1,75 kw 1,95 kw Dávka dřeva min./max. 11,1 / 5,5 kg 12,9 / 6,4 kg 14 / 7,2 kg Délka polen 33 cm 33 cm 33 cm Vnitřní rozměr ohniště šířka x hloubka x výška 38 x 38 x 51 cm 38 x 38 x 57 cm 38 x 38 x 64 cm Minimální délka tahu při intervalu topení 12 hod. 5,49 m 5,93 m 6,26 m Průřez přívodu vzduchu cm² cm² cm² Průřez plynové štěrbiny 11 cm² 13 cm² 14 cm² Hmotnost 280,51 kg 307,99 kg 339,67 kg 3 kw 3 kw ,5 kw 3,9 kw ,5 kw 3,9 kw 09/2015 Ceny bez DPH 14.13

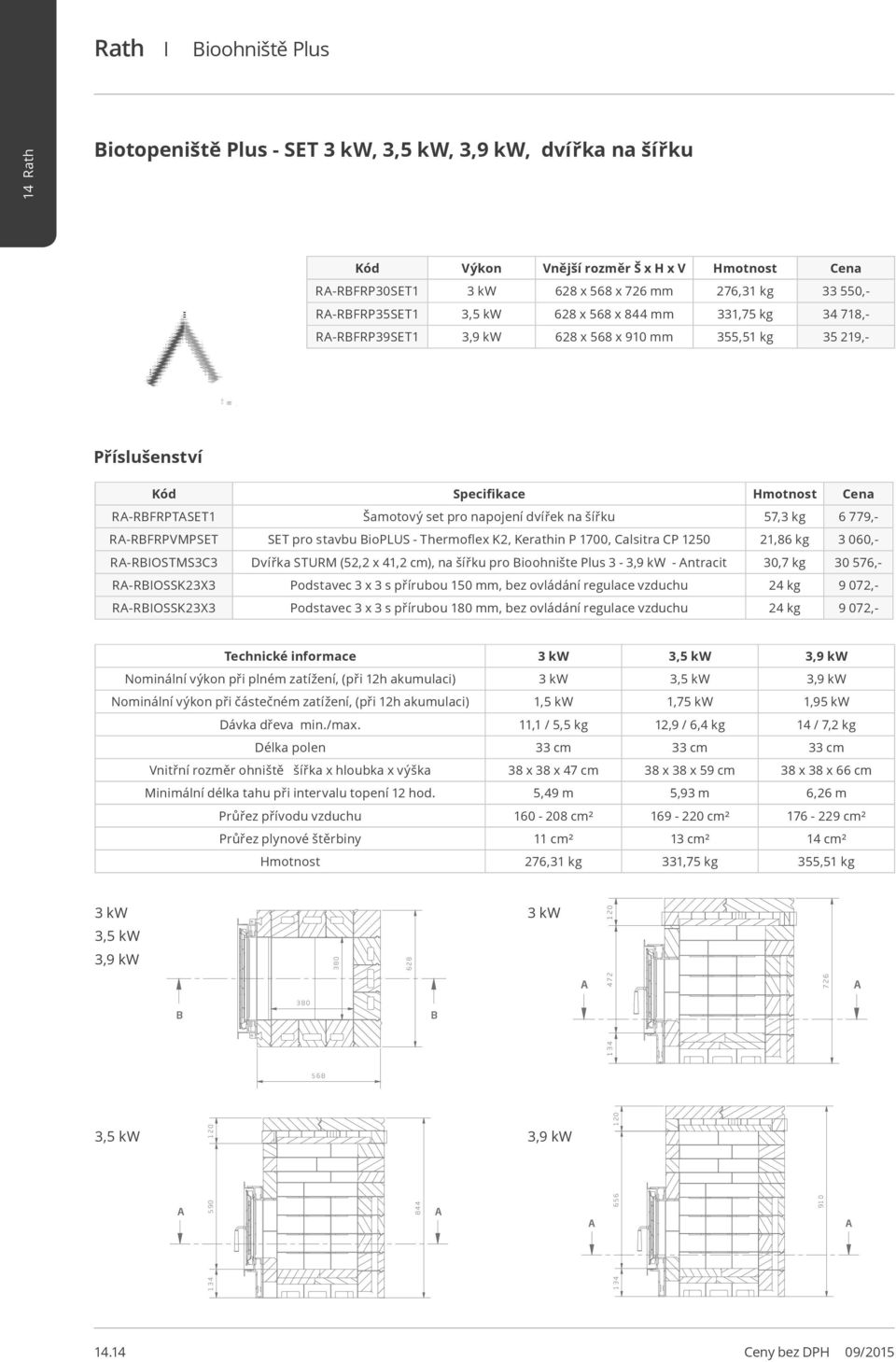

14 Rath ӏ ioohniště Plus iotopeniště Plus - SET 3 kw, 3,5 kw, 3,9 kw, dvířka na šířku Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RFRP30SET1 3 kw 628 x 568 x 726 mm 276,31 kg ,- R-RFRP35SET1 3,5 kw 628 x 568 x 844 mm 331,75 kg ,- R-RFRP39SET1 3,9 kw 628 x 568 x 910 mm 355,51 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RFRPTSET1 Šamotový set pro napojení dvířek na šířku 57,3 kg 6 779,- R-RFRPVMPSET SET pro stavbu ioplus - Thermoflex K2, Kerathin P 1700, Calsitra CP ,86 kg 3 060,- R-RIOSTMS3C3 Dvířka STURM (52,2 x 41,2 cm), na šířku pro ioohnište Plus 3-3,9 kw - ntracit 30,7 kg ,- R-RIOSSK23X3 Podstavec 3 x 3 s přírubou 150 mm, bez ovládání regulace vzduchu 24 kg 9 072,- R-RIOSSK23X3 Podstavec 3 x 3 s přírubou 180 mm, bez ovládání regulace vzduchu 24 kg 9 072,- Technické informace 3 kw 3,5 kw 3,9 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 3 kw 3,5 kw 3,9 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 1,5 kw 1,75 kw 1,95 kw Dávka dřeva min./max. 11,1 / 5,5 kg 12,9 / 6,4 kg 14 / 7,2 kg Délka polen 33 cm 33 cm 33 cm Vnitřní rozměr ohniště šířka x hloubka x výška 38 x 38 x 47 cm 38 x 38 x 59 cm 38 x 38 x 66 cm Minimální délka tahu při intervalu topení 12 hod. 5,49 m 5,93 m 6,26 m Průřez přívodu vzduchu cm² cm² cm² Průřez plynové štěrbiny 11 cm² 13 cm² 14 cm² Hmotnost 276,31 kg 331,75 kg 355,51 kg 3 kw 3 kw 3,5 kw 3,9 kw ,5 kw 3,9 kw Ceny bez DPH 09/2015

15 ioohniště Plus ӏ Rath iotopeniště Plus - SET 4,5 kw, 5 kw, dvířka na výšku Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RFRP45SET2 4,5 kw 628 x 694 x 890 mm 408,81 kg ,- R-RFRP50SET2 5 kw 628 x 694 x 956 mm 444,45 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RFRPTSET2 Šamotový set pro napojení dvířek na výšku 57,3 kg 7 786,- R-RFRPVMPSET SET pro stavbu ioplus - Thermoflex K2, Kerathin P 1700, Calsitra CP ,86 kg 3 060,- R-RIOSTMS34 Dvířka STURM (41,2 x 52,2 cm), na výšku pro ioohnište Plus 4,5-5 kw - ntracit 32,5 kg ,- R-RIOSSK43X4 Podstavec 3 x 4 s přírubou 180 mm, bez ovládání regulace vzduchu 27,9 kg ,- Technické informace 4,5 kw 5 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 4,5 kw 5 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 2,25 kw 2,5 kw Dávka dřeva min./max. 16,6 / 8,3 kg 18,5 / 9,25 kg Délka polen cm cm Vnitřní rozměr ohniště šířka x hloubka x výška 38 x 50 x 63 cm 38 x 50 x 70 cm Minimální délka tahu při intervalu topení 12 hod. 6,73 m 7,09 m Průřez přívodu vzduchu cm² cm² Průřez plynové štěrbiny 17 cm² 18 cm² Hmotnost 408,81 kg 444,45 kg 4,5 kw, 5 kw 4,5 kw 5 kw /2015 Ceny bez DPH 14.15

16 Rath ӏ ioohniště Plus iotopeniště Plus - SET 4,5 kw, 5 kw, dvířka na šířku Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RFRP45SET1 4,5 kw 628 x 694 x 847 mm 404,85 kg ,- R-RFRP50SET1 5 kw 628 x 694 x 976 mm 464,25 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RFRPTSET1 Šamotový set pro napojení dvířek na šířku 57,3 kg 6 779,- R-RFRPVMPSET SET pro stavbu ioplus - Thermoflex K2, Kerathin P 1700, Calsitra CP ,86 kg 3 060,- R-RIOSTM3C4 Dvířka STURM (52,2 x 41,2 cm), na šířku pro ioohnište Plus 4,5-5 kw - ntracit 30,7 kg ,- R-RIOSSK43X4 Podstavec 3 x 4 s přírubou 180 mm, bez ovládání regulace vzduchu 27,9 kg ,- Technické informace 4,5 kw 5 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 4,5 kw 5 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 2,25 kw 2,5 kw Dávka dřeva min./max. 16,6 / 8,3 kg 18,5 / 9,25 kg Délka polen cm cm Vnitřní rozměr ohniště šířka x hloubka x výška 38 x 50 x 59 cm 38 x 50 x 72 cm Minimální délka tahu při intervalu topení 12 hod. 6,73 m 7,09 m Průřez přívodu vzduchu cm² cm² Průřez plynové štěrbiny 17 cm² 18 cm² Hmotnost 404,85 kg 464,25 kg 4,5 kw, 5 kw 4,5 kw 5 kw Ceny bez DPH 09/2015

17 ioohniště Plus ӏ Rath iotopeniště Plus - SET 5 kw široké, dvířka na výšku Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RFRP5SET2 5 kw 754 x 568 x 956 mm 409,81 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RFRPTSET2 Šamotový set pro napojení dvířek na výšku 57,3 kg 7 786,- R-RFRPVMPSET SET pro stavbu ioplus - Thermoflex K2, Kerathin P 1700, Calsitra CP ,86 kg 3 060,- R-RIOSTMS43 Dvířka STURM (41,2 x 52,2 cm), na výšku pro široké ioohnište Plus 5 kw - ntracit 32,5 kg ,- R-RIOSSK44X3 Podstavec 4 x 3 s přírubou 180 mm, bez ovládání regulace vzduchu 27,9 kg ,- Technické informace Nominální výkon při plném zatížení, (při 12h akumulaci) Nominální výkon při částečném zatížení, (při 12h akumulaci) Dávka dřeva min./max. Délka polen Vnitřní rozměr ohniště šířka x hloubka x výška Minimální délka tahu při intervalu topení 12 hod. Průřez přívodu vzduchu Průřez plynové štěrbiny Hmotnost 5 kw 5 kw 2,5 kw 18,5 / 9,25 kg cm 50 x 38 x 70 cm 7,09 m cm² 18 cm² 409,81 kg 5 kw 5 kw /2015 Ceny bez DPH 14.17

18 Rath ӏ ioohniště Plus iotopeniště Plus - SET 5 kw široké, dvířka na šířku Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RFRP5SET1 5 kw 754 x 568 x 976 mm 425,65 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RFRPTSET1 Šamotový set pro napojení dvířek na šířku 57,3 kg 6 779,- R-RFRPVMPSET SET pro stavbu ioplus - Thermoflex K2, Kerathin P 1700, Calsitra CP ,86 kg 3 060,- R-RIOSTMS4C3 Dvířka STURM (52,2 x 41,2 cm), na šířku pro široké ioohnište Plus 5 kw - ntracit 30,7 kg ,- R-RIOSSK44X3 Podstavec 4 x 3 s přírubou 180 mm, bez ovládání regulace vzduchu 27,9 kg ,- Technické informace Nominální výkon při plném zatížení, (při 12h akumulaci) Nominální výkon při částečném zatížení, (při 12h akumulaci) Dávka dřeva min./max. Délka polen Vnitřní rozměr ohniště šířka x hloubka x výška Minimální délka tahu při intervalu topení 12 hod. Průřez přívodu vzduchu Průřez plynové štěrbiny Hmotnost 5 kw 5 kw 2,5 kw 18,5 / 9,25 kg cm 50 x 38 x 72 cm 7,09 m cm² 18 cm² 425,65 kg 5 kw 5 kw Ceny bez DPH 09/2015

19 ioohniště Plus ӏ Rath iotopeniště Plus - SET 5,5 kw, 6 kw, dvířka na výšku Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RFRP55SET2 5,5 kw 754 x 694 x 890 mm 452,68 kg ,- R-RFRP60SET2 6 kw 754 x 694 x 956 mm 484,36 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RFRPTSET2 Šamotový set pro napojení dvířek na výšku 57,3 kg 7 786,- R-RFRPVMPSET SET pro stavbu ioplus - Thermoflex K2, Kerathin P 1700, Calsitra CP ,86 kg 3 060,- R-RIOSTMS44 Dvířka STURM (41,2 x 52,2 cm), na výšku pro ioohnište Plus 5,5-6 kw - ntracit 32,5 kg ,- R-RIOSSK44X4 Podstavec 4 x 4 s přírubou 180 mm, bez ovládání regulace vzduchu 31,7 kg ,- Technické informace 5,5 kw 6 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 5,5 kw 6 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 2,75 kw 3 kw Dávka dřeva min./max. 20,3 / 10,15 kg 22,2 / 11,1 kg Délka polen cm cm Vnitřní rozměr ohniště šířka x hloubka x výška 50 x 50 x 63 cm 50 x 50 x 70 cm Minimální délka tahu při intervalu topení 12 hod. 7,43 m 7,77 m Průřez přívodu vzduchu cm² cm² Průřez plynové štěrbiny 20 cm² 22 cm² Hmotnost 452,68 kg 484,36 kg 5,5 kw, 6 kw 5,5 kw 6 kw /2015 Ceny bez DPH 14.19

20 Rath ӏ ioohniště Plus iotopeniště Plus - SET 5,5 kw, 6 kw, dvířka na šířku Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RFRP55SET1 5,5 kw 754 x 694 x 910 mm 468,52 kg ,- R-RFRP60SET1 6 kw 754 x 694 x 976 mm 508,12 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RFRPTSET1 Šamotový set pro napojení dvířek na šířku 57,3 kg 6 779,- R-RFRPVMPSET SET pro stavbu ioplus - Thermoflex K2, Kerathin P 1700, Calsitra CP ,86 kg 3 060,- R-RIOSTMS4C4 Dvířka STURM (52,2 x 41,2 cm), na šířku pro ioohnište Plus 5,5-6 kw - ntracit 30,7 kg ,- R-RIOSSK44X4 Podstavec 4 x 4 s přírubou 180 mm, bez ovládání regulace vzduchu 31,7 kg ,- Technické informace 5,5 kw 6 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 5,5 kw 6 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 2,75 kw 3 kw Dávka dřeva min./max. 20,3 / 10,15 kg 22,2 / 11,1 kg Délka polen cm cm Vnitřní rozměr ohniště šířka x hloubka x výška 50 x 50 x 66 cm 50 x 50 x 72 cm Minimální délka tahu při intervalu topení 12 hod. 7,43 m 7,77 m Průřez přívodu vzduchu cm² cm² Průřez plynové štěrbiny 20 cm² 22 cm² Hmotnost 468,52 kg 508,12 kg 5,5 kw, 6 kw 5,5 kw 6 kw Ceny bez DPH 09/2015

21 ioohniště 3 ӏ Rath ioohniště 3 (výběhový model poslední rok v nabídce) Je ohniště určené pro stavbu kachlových a omítaných kamen se vzduchovou mezerou s nominálním (hodinovým) výkonem od 1,8 kw 12 kw a nízkými emisemi (splňuje normu 15a VG). Pro dosažení maximální účinnosti je ideální kombinovat ohniště s tahovým systémem Quickbrick. Ohniště je možné zabudovat i do kamen bez vzduchové mezery (tradiční metoda). Použití Palivo se do topeniště plní a popel se vybírá dvířky topeniště. Spalování v topeništi je na principu vrchního spalování. Topeniště je bez roštu, jelikož je topeniště koncipováno pouze na spalování dřevěných polen a briket. Vzduch ke spalování je přiváděn separátně buď z místnosti, nebo nezávisle na vzduchu v místnosti. Sokl: Pro vnitřní rozměry topeniště do 36 x 36 cm je možno zvolit kovový sokl z nabídky. Pro větší rozměry se musí sokl individuálně přizpůsobit a vyzdít z materiálů pro tento účel vhodných. Topeniště: Díky kvadratické výměře stěnových kamenů mohou být světlé šířky a hloubky topeniště vystavěny v rastru 12 cm. Při použití rohového kamene 135 lze vystavět trapézový půdorys. Soklové kameny se usadí na sucho do prohlubně stěnových kamenů. Na soklové kameny se následně nasucho posadí desky pro dno. Překrytí topeniště: Jako překrytí topeniště lze použít systém desek Duo v kombinaci s Quickboardem. 09/2015 Ceny bez DPH 14.21

22 Rath ӏ ioohniště 3 iotopeniště 3 - SET 2,8 kw, 3,5 kw Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RIO ,8 kw 600 x 600 x 730 mm 284,82 kg ,- R-RIO ,5 kw 600 x 600 x 880 mm 283,82 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RTFR001SET Šamotový dveřní rám ioohniště 3 - set 2,8 kw 53,9 kg 4 256,- R-RIO3001SET Šamotový dveřní rám ioohniště 3 - set 3,5 kw 58,1 kg 4 136,- R-RVMFR001SET SET pro stavbu io3 - Thermoflex K2, Kerathin P 1000, lsitra Mat ,13 kg 2 526,- R-RIO3TDS100 Dvířka Twinstar pro ioohniště 3, SET 3,5 kw 370 x 480 mm 37 kg ,- Technické informace 2,8 kw 3,5 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 2,8 kw 3,5 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 1,4 kw 1,75 kw Dávka dřeva min./max. 10,3 / 5,15 kg 12,9 / 6,4 kg Délka polen 33 cm 33 cm Vnitřní rozměr ohniště šířka x hloubka x výška 36 x 36 x 45 cm 36 x 36 x 60 cm Minimální délka tahu při intervalu topení 12 hod. 4,82 m 5,39 m Průřez přívodu vzduchu 154 cm² 201 cm² Průřez plynové štěrbiny 10 cm² 13 cm² Hmotnost 284,82 kg 283,82 kg 2,8 kw, 3,5 kw 2,8 kw 3,5 kw Ceny bez DPH 09/2015

23 ioohniště 3 ӏ Rath iotopeniště 4 - SET 4 kw, 4,6 kw Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RIO kw 600 x 720 x 880 mm 345,29 kg ,- R-RIO ,6 kw 600 x 720 x 1000 mm 402,99 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RIO3001SET Šamotový dveřní rám ioohniště 3 - SET 4 kw, 4,6 kw 58,1 kg 4 136,- R-RVMFR001SET SET pro stavbu io3 - Thermoflex K2, Kerathin P 1000, lsitra Mat ,13 kg 2 526,- R-RIO3TDS100 Dvířka Twinstar pro ioohniště 3, 370 x 480 mm 37 kg ,- Technické informace 4 kw 4,6 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 4 kw 4,6 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 2 kw 2,3 kw Dávka dřeva min./max. 14,8 / 7,4 kg 17 / 8,5 kg Délka polen 33 cm 33 cm Vnitřní rozměr ohniště šířka x hloubka x výška 36 x 48 x 60 cm 36 x 48 x 72 cm Minimální délka tahu při intervalu topení 12 hod. 5,76 m 6,18 m Průřez přívodu vzduchu 254 cm² 254 cm² Průřez plynové štěrbiny 15 cm² 17 cm² Hmotnost 345,29 kg 402,99 kg 4 kw, 4,6 kw 4 kw 4,6 kw /2015 Ceny bez DPH 14.23

24 Rath ӏ ioohniště 3 iotopeniště 3 - SET 5 kw, 5,5 kw Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RIO kw 720 x 720 x 880 mm 384,01 kg ,- R-RIO ,5 kw 720 x 720 x 1020 mm 447,81 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RIO3002SET Šamotový dveřní rám ioohniště 3 - SET 5 kw, 5,5 kw 79,95 kg 4 759,- R-RVMFR001SET SET pro stavbu io3 - Thermoflex K2, Kerathin P 1000, lsitra Mat ,13 kg 2 526,- R-RIO3TDS100 Dvířka Twinstar pro ioohniště 3, 370 x 480 mm 37 kg ,- Technické informace 5 kw 5,5 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 5 kw 5,5 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 2,5 kw 2,75 kw Dávka dřeva min./max. 18,5 / 9,25 kg 20,3 / 10,15 kg Délka polen 33 cm 33 cm Vnitřní rozměr ohniště šířka x hloubka x výška 48 x 48 x 60 cm 48 x 48 x 74 cm Minimální délka tahu při intervalu topení 12 hod. 6,45 m 6,76 m Průřez přívodu vzduchu 283 cm2 283 cm2 Průřez plynové štěrbiny 18 cm2 20 cm2 Hmotnost 384,01 kg 447,81 kg 5 kw, 5,5 kw 5 kw 5,5 kw Ceny bez DPH 09/2015

25 ioohniště 3 ӏ Rath iotopeniště 3 - SET 5,8 kw, 6,5 kw Kód Výkon Vnější rozměr Š x H x V Hmotnost Cena R-RIO ,8 kw 720 x 840 x 880 mm 428,73 kg ,- R-RIO ,5 kw 720 x 840 x 1020 mm 498,63 kg ,- Příslušenství Kód Specifikace Hmotnost Cena R-RIO3002SET Šamotový dveřní rám ioohniště 3 - SET 5,8 kw, 6,5 kw 79,95 kg 4 759,- R-RVMFR001SET SET pro stavbu io3 - Thermoflex K2, Kerathin P 1000, lsitra Mat ,13 kg 2 526,- R-RIO3TDS100 Dvířka Twinstar pro ioohniště 3, 370 x 480 mm 37 kg ,- Technické informace 5,8 kw 6,5 kw Nominální výkon při plném zatížení, (při 12h akumulaci) 5,8 kw 6,5 kw Nominální výkon při částečném zatížení, (při 12h akumulaci) 2,9 kw 3,25 kw Dávka dřeva min./max. 21,4 / 10,7 kg 24 / 12 kg Délka polen cm cm Vnitřní rozměr ohniště šířka x hloubka x výška 48 x 60 x 60 cm 48 x 60 x 74 cm Minimální délka tahu při intervalu topení 12 hod. 6,94 m 7,35 m Průřez přívodu vzduchu 314 cm2 394 cm2 Průřez plynové štěrbiny 21 cm2 24 cm2 Hmotnost 428,73 kg 498,63 kg 5,8 kw, 6,5 kw 5,8 kw 6,5 kw /2015 Ceny bez DPH 14.25

26 14.26 Ceny bez DPH 09/2015
