1 svìtlý prùøez v cm

2 Obsah: strana Vlastnosti 1 Popis 2 Sortiment 3 Schéma 4 Konstrukèní øešení 5 Statické zajištìní 6

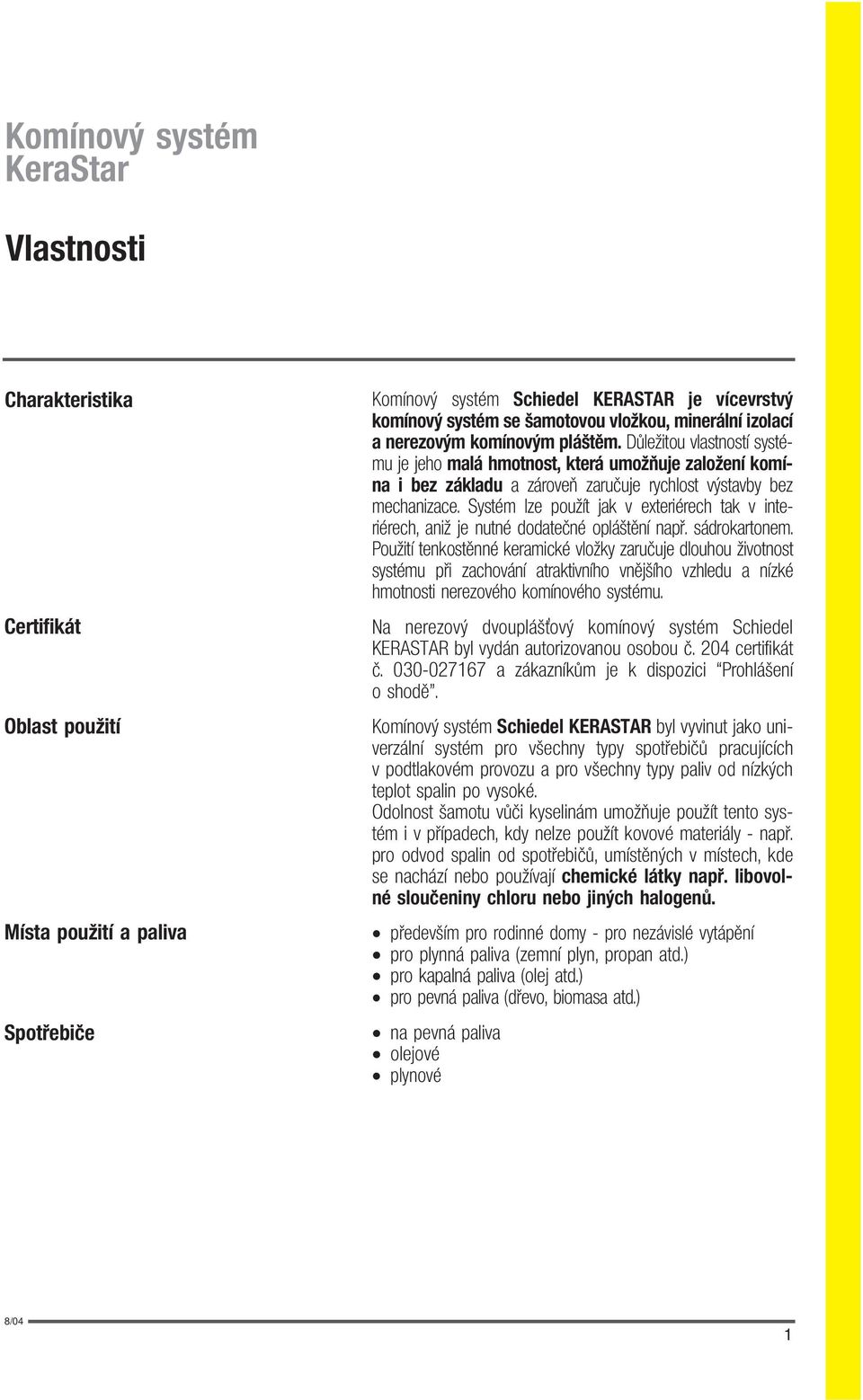

3 Vlastnosti Charakteristika Certifikát Oblast použití Místa použití a paliva Spotøebièe Komínový systém Schiedel KERASTAR je vícevrstvý komínový systém se šamotovou vložkou, minerální izolací a nerezovým komínovým pláštìm. Dùležitou vlastností systému je jeho malá hmotnost, která umožòuje založení komína i bez základu a zároveò zaruèuje rychlost výstavby bez mechanizace. Systém lze použít jak v exteriérech tak v interiérech, aniž je nutné dodateèné opláštìní napø. sádrokartonem. Použití tenkostìnné keramické vložky zaruèuje dlouhou životnost systému pøi zachování atraktivního vnìjšího vzhledu a nízké hmotnosti nerezového komínového systému. Na nerezový dvoupláš ový komínový systém Schiedel KERASTAR byl vydán autorizovanou osobou è. 204 certifikát è a zákazníkùm je k dispozici Prohlášení o shodì. Komínový systém Schiedel KERASTAR byl vyvinut jako univerzální systém pro všechny typy spotøebièù pracujících v podtlakovém provozu a pro všechny typy paliv od nízkých teplot spalin po vysoké. Odolnost šamotu vùèi kyselinám umožòuje použít tento systém i v pøípadech, kdy nelze použít kovové materiály - napø. pro odvod spalin od spotøebièù, umístìných v místech, kde se nachází nebo používají chemické látky napø. libovolné slouèeniny chloru nebo jiných halogenù. pøedevším pro rodinné domy - pro nezávislé vytápìní pro plynná paliva (zemní plyn, propan atd.) pro kapalná paliva (olej atd.) pro pevná paliva (døevo, biomasa atd.) na pevná paliva olejové plynové 1

Systém lze použít jak v exteriérech tak v interiérech, aniž je nutné dodateèné opláštìní napø. sádrokartonem.

4 Popis 1) Spojování 2) Vnìjší pláš 3) Vnitøní vložka 4) Tepelná izolace Pomocí spojovacího systému upínacích páskù z ušlechtilé oceli je možno provést rychlou montáž. Vnìjší pláš je proveden z ušlechtilé nerez oceli (1.4301) o síle materiálu 0,4 mm. Vnitøní profilovaná vložka je vyrobena z vysoko jakostní keramiky isostatickým lisováním. Profilovaná trubka Schiedel garantuje nejlepší kvalitu, protože je bezpeèná proti vyhoøení, odolná proti korozi a kyselinám. Tepelná izolace sestává z vysoko jakostního minerálního vlákna (tlouš ka 60 mm), které má vysoké izolaèní vlastnosti. Žádné tepelné mosty, protože jde o pøímou tepelnou izolaci Šamotová profilovaná vložka nová receptura, nová technologie výroby nový tvar, tlouš ka stìny 6,5-12 mm, hladký vnitøní povrch pøírodní materiál, nezatìžuje životní prostøedí kvalitní materiál s mimoøádnou životností vysoká odolnost proti kyselinám otìruvzdorná vložky se orientují po vodì hrdlem nahoru a spojují tmelem Schiedel RAPID 2

Profilovaná trubka Schiedel garantuje nejlepší kvalitu, protože je bezpeèná proti vyhoøení, odolná proti korozi a kyselinám.

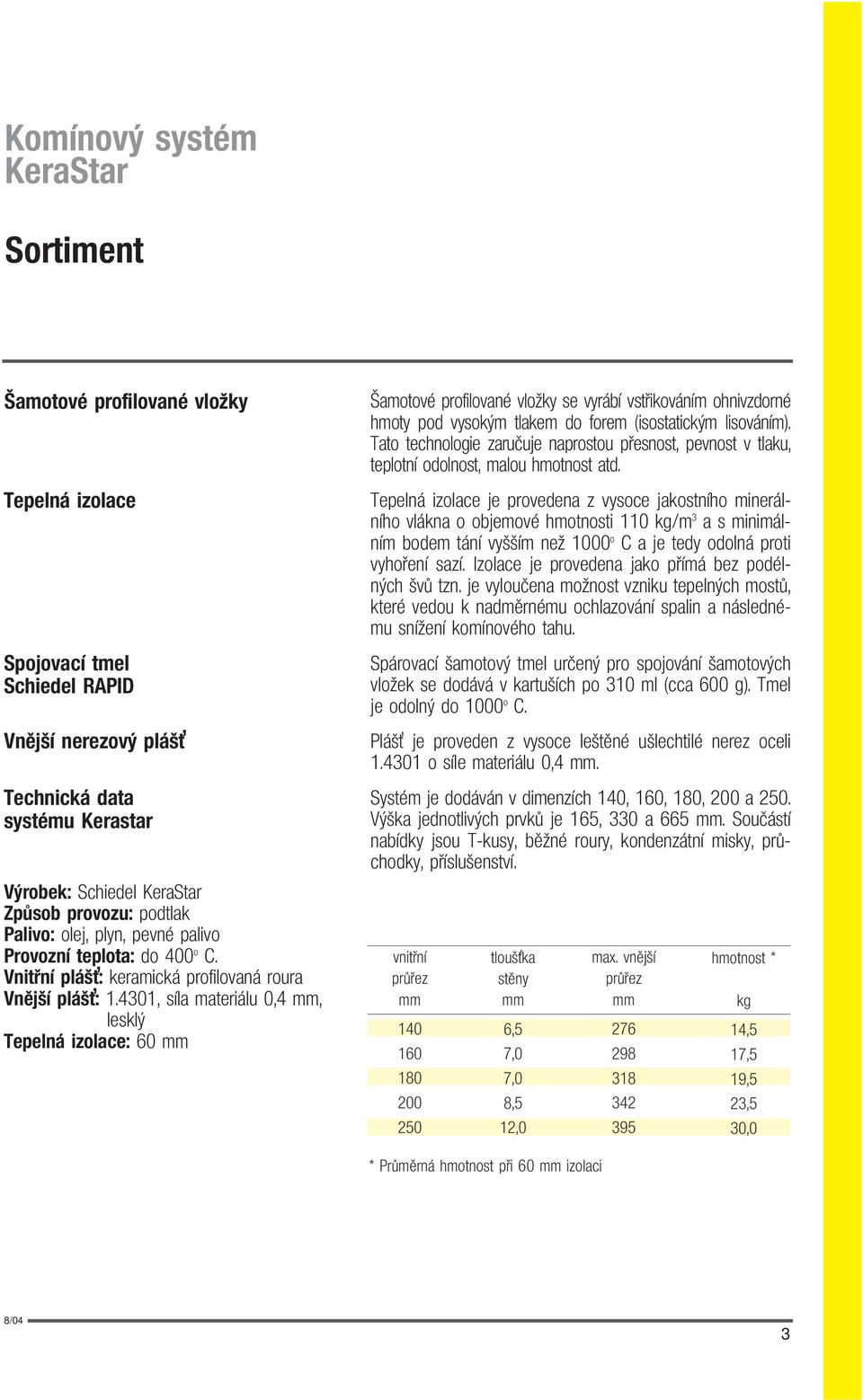

5 Sortiment Šamotové profilované vložky Tepelná izolace Spojovací tmel Schiedel RAPID Vnìjší nerezový pláš Technická data systému Kerastar Výrobek: Schiedel Zpùsob provozu: podtlak Palivo: olej, plyn, pevné palivo Provozní teplota: do 400 o C. Vnitøní pláš : keramická profilovaná roura Vnìjší pláš : , síla materiálu 0,4 mm, lesklý Tepelná izolace: 60 mm Šamotové profilované vložky se vyrábí vstøikováním ohnivzdorné hmoty pod vysokým tlakem do forem (isostatickým lisováním). Tato technologie zaruèuje naprostou pøesnost, pevnost v tlaku, teplotní odolnost, malou hmotnost atd. Tepelná izolace je provedena z vysoce jakostního minerálního vlákna o objemové hmotnosti 110 kg/m 3 a s minimálním bodem tání vyšším než 1000 o C a je tedy odolná proti vyhoøení sazí. Izolace je provedena jako pøímá bez podélných švù tzn. je vylouèena možnost vzniku tepelných mostù, které vedou k nadmìrnému ochlazování spalin a následnému snížení komínového tahu. Spárovací šamotový tmel urèený pro spojování šamotových vložek se dodává v kartuších po 310 ml (cca 600 g). Tmel je odolný do 1000 o C. Pláš je proveden z vysoce leštìné ušlechtilé nerez oceli o síle materiálu 0,4 mm. Systém je dodáván v dimenzích 140, 160, 180, 200 a 250. Výška jednotlivých prvkù je 165, 330 a 665 mm. Souèástí nabídky jsou T-kusy, bìžné roury, kondenzátní misky, prùchodky, pøíslušenství. vnitøní prùøez mm tlouš ka stìny mm 6,5 7,0 7,0 8,5 12,0 max. vnìjší prùøez mm hmotnost * kg 14,5 17,5 19,5 23,5 30,0 * Prùmìrná hmotnost pøi 60 mm izolaci 3

4301, síla materiálu 0,4 mm, lesklý Tepelná izolace: 60 mm Šamotové profilované vložky se vyrábí vstøikováním ohnivzdorné hmoty pod vysokým tlakem do forem (isostatickým lisováním).

6 Schéma 9a 2a 8b 7 6a 4c 5a 10 5b 3 8a 5a 4a 8c 13 9b-e 6b 6c 4b 12a/b 2a 1a.dno s odvodem kondenzátu a podpìrou 1b.výškovì pøestavitelná stolièka 1c.výškovì pøestavitelné dno s odvodem kondenzátu a podpìrou 2a.dno s odvodem kondenzátu 2b.patní konzola 2c.dno s odvodem kondenzátu na konzole 3.kruhový èistící díl 4a.sopouch 90 o 4b.kryt sopouchu 4c.sopouch 45 o 5a.komínový díl 665 mm 5b.komínový díl 330 mm 5c.komínový díl 165 mm 6a.lùžko 50 6b.lùžko s možností prodloužení 60 6c.prodlužovací nástìnná konzole 7.krokvový držák 8a.krycí hlava 8b.krycí hlava s protideš ovým krytem 8c.protideš ový kryt 9a.prùchod støechou 0 o 9b.prùchod støechou 3 o - 15 o 9c.prùchod støechou 16 o - 25 o 9d.prùchod støechou 26 o - 35 o 9e.prùchod støechou 36 o - 45 o 10.protideš ová manžeta 12a.rozeta DW 12b.rozeta EW 13.kotvící objímka 2c 1a 2b 1b 1c 4

sopouch 45 o 5a.komínový díl 665 mm 5b.komínový díl 330 mm 5c.komínový díl 165 mm 6a.lùžko 50 6b.lùžko s možností prodloužení 60 6c.prodlužovací nástìnná konzole 7.krokvový držák 8a.krycí hlava 8b.

7 Konstrukèní øešení Detail spoje ) Drážka pro sponu 2) Spona zajištìná šroubem 3] Hrdlový spoj keramických vložek vyplnìn tmelem Schiedel Rapid 4) Profilovaná keramická vložka 5) Tepelná minerální izolace 6) Pláš z ušlechtilé oceli Detail prostupu stropem a støechou Detail 1 Detail 2 Detail 3.1 Detail Strop s betonovou roznášecí vrstvou - Strop s døevìnou podlahou - Prùchod støechou s obytným podkrovím - Prùchod støechou bez obytného podkroví DETAIL 3 DETAIL 3.2 DETAIL 3.1 DETAIL 2 DETAIL 2 DETAIL 1 DETAIL 1 5

stropem a støechou Detail 1 Detail 2 Detail 3.1 Detail 3.

8 Statické zajištìní Statické zajištìní Komínový systém lze zakládat na výškovì pøestavitelnou stolièku, na dno s odvodem kondenzátu a podpìrou umístìné pøímo na podlahu nebo na patní konzolu, která je osazena na svislé konstrukci. Na fasádì je tøeba kotvit každé 4 m komína pomocí lùžek a každý 8 m je tøeba kotvit pomocí lùžka vyneseného na konzole. Volný pøesah komína od posledního kotvení mùže být max. 1,5 m. vnitø. lùžko lùžko vynesené na konzole lùžko 8 m patní konzola 6

Na fasádì je tøeba kotvit každé 4 m komína pomocí lùžek a každý 8 m je tøeba kotvit pomocí lùžka vyneseného na konzole.
