1 Složení počítače

2 Složení počítače HARDWARE -veškeré fyzicky existující technické vybavení počítače 1 -MONITOR 2 -ZÁKLADNÍ DESKA 3 -PROCESOR 4 -ATA/SATA KONEKTORY 5 -OPERAČNÍ PAMĚŤ 6 -ROZŠIŘUJÍÍ SLOTY 7 -ZDROJ 8 -OPTICKÁ MECHANIKA 9 -PEVNÝ DISK 10 -KLÁVESNICE 11 -MYŠ 12 -MONITOR

3 Kompatibilita Pořadí výběru: 1, procesor, grafická karta, operační paměť 2, skříň, zdroj 3, základní deska 4, pevný disk, optická mechanika, monitor, myš, klávesnice 5, MODDING větráčky, diodky,... 6, OVERCLOCKING chlazení, windtunely, 7, ztišení pasivní chlazení, ztišovací vložky, gumové bloky,

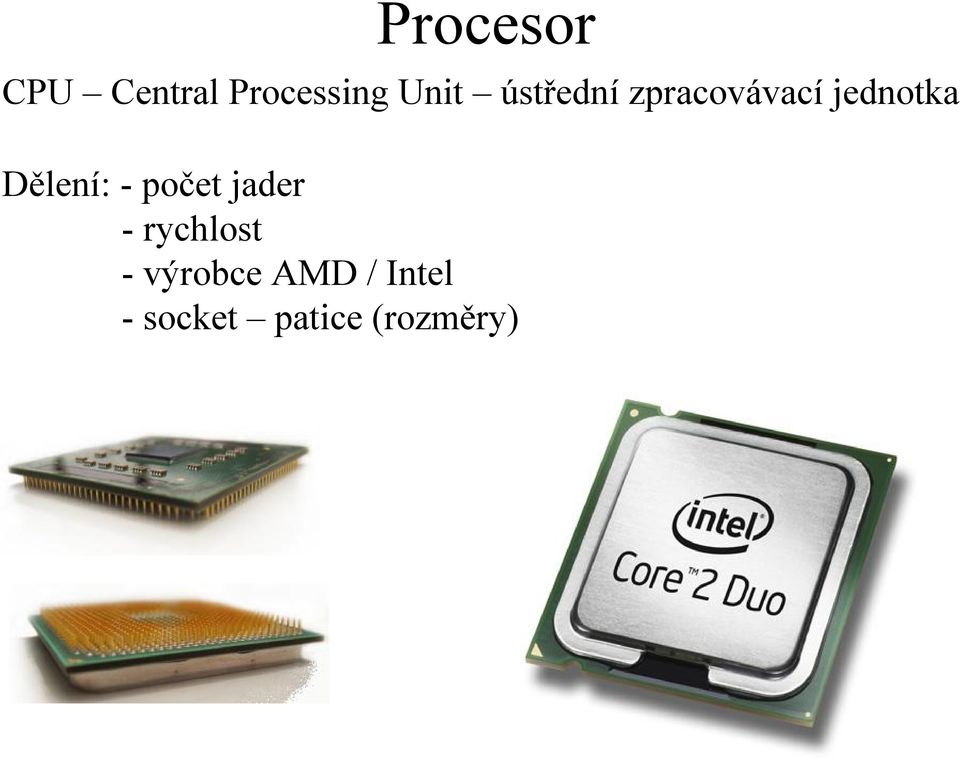

4 Procesor CPU Central Processing Unit ústřední zpracovávací jednotka Dělení: -počet jader -rychlost -výrobce AMD /Intel -socket patice (rozměry)

5 1 a více jádrové CPU Procesor

6 Rychlost Procesor -Počet operací provedených za jednu sekundu Hertz [Hz]. = frekvence sběrnice FSB (FrontSideBus) x násobitel (multiplier) této frekvence Rychlost FSB -rychlost, na které procesor komunikuje s operační pamětí.

7 Výrobce Procesor Intel x AMD -odlišná technologie výroby odlišné pracovní rychlosti AMD Athlon XP (2,2GHz) = Intel Pentium 4 3,5GHz Intel + nízká cena -vysoká spotřeba -teplota

8 Procesor patice socket rozměry, tvar, počet pinů Socket 462 (Socket A, AMD Athlon, Duron, výběhový) Socket 478 (Intel Pentium III, Pentium 4 (Northwood), CeleronPentium 4) Socket 479 (Intel, původně pro mobilní počítače, výběhový) Socket 604 (Intel pro servery, výběhový) Socket 754 (AMD, výběhový) Socket 771 (Intel pro servery) Socket 775 (Intel) Socket 939 (AMD, výběhový) Socket 940 (AMD pro servery, výběhový) Socket AM2 (AMD, 1 a 2 jádrový) Socket AM2+ (AMD, 3 a 4 jádrový (Phenom)) Socket AM3 (AMD, 3 a 4 jádrový (PhenomII)) Socket 1156 (Intel Corei5 4 jádrový) Socket 1366 (Intel Corei7 4 jádrový) Socket 1567 (Intel Corei7 NEHALEM-EX (XEON 5500) 8 jádrový pro servery) Socket F (AMD pro servery)

9 Procesor Intel Pentium ,0GHz 2MB 800MHz 775pin BOX Technické parametry Model: Modelové označení: Pentium 4 Patice: Socket 775 Jádro:Prescott2M Frekvence: Pracovní frekvence [MHz]: 3000 Frekvence systémové sběrnice [MHz]: 800 Cache: Velikost L1 cache [kb]: 16 Velikost L2 cache [kb]: 2048 Ostatní parametry: Pracovní napětí [V]: 1,4 Technologie [µm]: 0,09 TDP (Thermal DesignPower) [W]: 84

10 GPU grafický procesor (700MHz) paměť velikost MB Grafická karta typ sběrnice PCI (přenosová rychlost 133 MB/s) AGP 8x (přenosová rychlost 2133 MB/s) PCI-e 16x (přenosová rychlost 8 GB/s) výrobci ATI -Radeon nvidia -GeForce

11 Grafická karta SapphireAtlantis ATIRadeon X800 GTO2 256MB, VIVO, PCI-E Technické parametry Jádro: Grafický čip: RadeonX800 GTO2 Chlazení: aktivní Rychlost grafického čipu [MHz]: 400 Paměť: Typ grafické paměti: DDR3 Velikost grafické paměti [MB]: 256 Rychlost grafických pamětí [MHz]: 980 Šířka paměťové sběrnice [bit]: 256 Rozhraní / Porty: DVI-out Video-out Video-in Rychlost sběrnice PCIE: 16

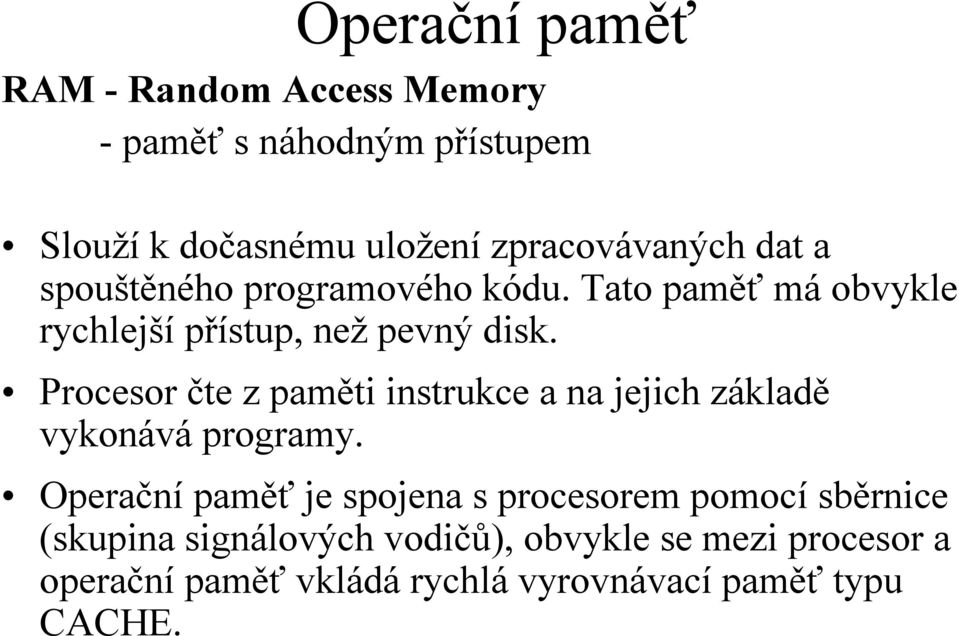

12 Operační paměť RAM -RandomAccess Memory -paměť s náhodným přístupem Slouží k dočasnému uložení zpracovávaných dat a spouštěného programového kódu. Tato paměť má obvykle rychlejší přístup, než pevný disk. Procesor čte z paměti instrukce a na jejich základě vykonává programy. Operační paměť je spojena s procesorem pomocí sběrnice (skupina signálových vodičů), obvykle se mezi procesor a operační paměť vkládá rychlá vyrovnávací paměť typu CACHE.

13 Operační paměť Kapacita paměti [MB] Frekvence paměti -dosažitelné pracovní frekvence pamětí se liší podle technologie výroby a pamětí samotných. [MHz] Latence doba, za kterou je možno zapsat data do paměti nebo je z ní přečíst. [ns] Šířka paměťové sběrnice -rychlost toku dat [MB/s] Napájecí napětí nižší úspornější [V]

14 Operační paměť SIMM (Single Inline Memory Module) -společné piny na obou stranách RIMM (Rambus Inline MemoryModule)-RDRAM DIMM (Dual Inline MemoryModule) SDRAM (Synchronous Dynamic Random Access Memory) DDR (Double Data Rate) -přenos dat na obu stranách hodin DDR2 DDR3

15 Operační paměť SIMM (Single Inline Memory Module) -společné piny na obou stranách pinů 30 datová šířka sběrnice: 8 bit napájecí napětí: 5V velikost: 256 KB -16 MB pinů 72 datová šířka sběrnice: 32 bit napájecí napětí: 5V velikost: 1 MB -128 MB

16 Operační paměť RIMM (Rambus Inline MemoryModule)-RDRAM PC600 PC1200 pracovní frekvence: MHz propustnost: MB/s 184 pinů napájecí napětí: 1.8 V kapacita: MB Oproti SDRAM pamětem došlo k podstatnému navýšení propustnosti, ale zároveň za cenu vysokých latencí.

17 Operační paměť DIMM - SDRAM (Synchronous Dynamic Random Access Memory) PC66 -PC150 pracovní frekvence: MHz efektivně Propustnost: MB/s 168 pinů napájecí napětí: 3,3 V kapacita: MB

18 DIMM - DDR (Double DataRate) Operační paměť DDR200 -DDR400 pracovní frekvence: MHz efektivně propustnost: 1,6-3,2 GB/s 184 pinů napájecí napětí: 2.5 V (2.6 V pro DDR400) kapacita: 64 MB až 2 GB

19 Operační paměť DIMM DDR2 DDR2-400 DDR2-800 pracovní frekvence: MHz efektivně propustnost: GB/s 240 pinů napájecí napětí: 1.8 V (maximálně 1.9 V) kapacita: 128 MB až 8 GB DDR2 vyšší časy latence než u DDR

20 Operační paměť DIMM DDR3 DDR DDR pracovní frekvence MHz efektivně propustnost 6.4 GB/s 12.8 GB/s 240 pinů napájecí napětí 1.5 V kapacita:??? latence o něco vyšší, než uddr2

21 Operační paměť CorsairDIMM 1024MB DDR II 675MHz Twin2X C4 Typ paměti: DDR2 Velikost [MB]: 1024 (2x512 dual-channel režim) Pracovní frekvence [MHz]: 675 CAS Latency[CL]: PC5400 (šířka pásma 5400 MB/s) Napětí: 1.9V

22 Počítačová skříň, zdroj Desktop -pod monitor, špatně přístupné, přehřívání HTPC -Home Theatre Personal Computer -vylepšený design Tower Minitower: 2x 5,25, 2x ext3,5, 3x int 3,5, MB microatx Miditower: 3x 5,25, 2x ext3,5, 3-6x int 3,5, microatx, ATX Middletower: 4-5x 5,25, 1-2x ext 3,5, 3-6x int 3,5, microatx, ATX Bigtower: 6-10x 5,25, 1-2x ext3,5, 3-6x int3,5, microatx, ATX, e-atx

23 Počítačová skříň, zdroj

24 Počítačová skříň, zdroj CASEMiddletower ThermaltakeVC2000 MAMBO Rozměry skříně [v x š x h mm]: x x Druh PC skříně: Middletower Počet interních 3,5" pozic: 5 Počet externích 3,5" pozic: 2 Počet externích 5,25" pozic: 4 Chlazení: outtake ventilátor 120 mm,otáčky 1300/min, hluk 17 dba Rozměr základní desky: mikroatx, ATX

25 Počítačová skříň, zdroj AT -používal se do roku Zdroj se zapínal spínačem na bedně přímo přes ~230V. Přepnutím tlačítka došlo k odpojení od sítě a ani případný blesk nebo napěťová špička s počítačem nemohla nic udělat. ATX -byl vytvořen princip softwarového zapínání. Zdroj má v podstatě tři stavy -zapnuto se všemi napěťovými okruhy v chodu, vypnuto (lze zařídit pouze vypínačem nebo vyndáním kabelu ze zásuvky) a stand-by s omezeným příkonem pro napětí 5V. Zapnutí se provádí spojením dvou pinů na hlavním Main Power konektoru a toto zapnutí vždy provádí základní deska, ať už na popud prokliknutítlačítka na bedně nebo přes Wake-up funkcí síťové karty, USB zařízení nebo třeba přes hodiny.

26 Počítačová skříň, zdroj Výpočet výkonu zdroje:

27 Počítačová skříň, zdroj Eurocase450W ATXSuperSilent s PFC Druh zdroje: ATX Výkon zdroje [W]: 450 Ventilátor: 120mm

28 Základní deska Základní deska -MotherBoard MB -propojení jednotlivých součástky PC do fungujícího celku a poskytuje jim elektrické napájení -patice na CPU -sloty na operační paměti -sloty pro grafickou kartu (PCI, AGP, PCI-e) -konektory pro připojení mechanik (HDD, DVD,...) -obsahuje čipovou sadu (chipset) NorthBridge SouthBridge

29 Základní deska Chipset -Northbridge (Severní můstek) -systémový řadič -Southbridge (jižní můstek) -vstupně-výstupní řadič

30 Základní deska

31 Základní deska Gigabyte GA-8I955X-Pro - Intel 955X Základní parametry: Patice: Socket 775 Čipová sada: Intel 955X Rozměry základní desky [mm]: 305 x 244 Konektory: Řadič LAN Řadič FireWire Řadič USB 2.0 Integrované technologie: Integrované grafické jádro: ne Typy sběrnic: Počet slotů PCI: 3 Počet slotů PCI-Express 16x: 1 Počet slotů PCI-Express 1x: 2 Diskové řadiče: Řadič RAID Počet IDE konektorů: 3 Počet SATA konektorů: 4 Paměti: Podporované paměťové technologie: DDR2 SDRAM PC3200, DDR2 SDRAM PC4300, Dual DDR2, DDR2 SDRAM PC5300 Počet paměťových slotů: 4 Maximální velikost paměti [GB]: 8

32 HDD HarD Disk Pevný disk Slouží k trvalému uložení dat -operační systém, aplikační software a data. Data jsou na disku uložena pomocí zmagnetování míst na magneticky měkkém materiálu, které se provádí pomocí cívky (krystalu) a elektrického proudu. Čtení je realizováno také pomocí cívky, ve které se při pohybu nad různě orientovanými zmagnetizovanými místy indukuje elektrický proud. Zaznamenaná data jsou v magnetické vrstvě uchována i při odpojení disku od zdroje elektrického proudu.

33 Pevný disk Plotny -kovové nebo skleněné desky pokryté tenkou magneticky měkkou vrstvou Rychlost otáčení PC ot/min, ot/min, ot/min (green power), ot/min (servery) NB 5.400ot/min, ot/min Hlava -dřívemagnetodynamické hlavy, nyní krystal měnící vodivost podle magnetického pole. Na jednu plotnu jsou dvě hlavy, protože jsou data z obou stran plotny. Hlava plave na vzduchovém polštáři těsně nad povrchem, ve vzdálenosti řádově mikrometrů.

34 Pevný disk Konektory (P)ATA ((Paralellel) AdvancedTechnology Attachment ) MB/s SATA (Serial ATA ) -1,5-6 GB/s SCSI ([skazi] Small Computer System Interface) MB/s USB - externí disky MB/s FireWire-externí disky - 800Mbit/s Přístupová doba -průměrný čas, za který je disk připraven číst nebo zapisovat data. 8,5 ms Kapacita objem dat, které je možno na disk uložit 80GB-1TB (1000GB) Př.: 250GB HDD 1 DVD=4,7GB 53x 1 MP3=2MB x 1 DOC=100kB x

35 Pevný disk Western Digital Caviar SE WD2000JS -200GB SATA II Rozhraní: Serial ATA II Druh pevného disku: Interní Kapacita [GB]: 200 Rychlost otáčení ploten [rpm]: 7200 Průměrný vyhledávací čas [ms]: 8,9 Vyrovnávací paměť [MB]: 8 Formát disku [palce]: 3,5
