1 NABÍDKA MONITORING NÁVŠTĚVNOSTI CYKLISTICKÝCH A PĚŠÍCH STEZEK VE MĚSTECH I V PŘÍRODĚ Dodavatel: Partnerství, o.p.s. Údolní 33, , Brno společnost je zapsána u KS v Brně, oddíl O, vložka 187 IČO: , DIČ: CZ Kontakt: Ing. Luboš Kala Mobil lubos.kala@nap.cz Zpracováno: 11/2013, platnost nabídky do 12/2013

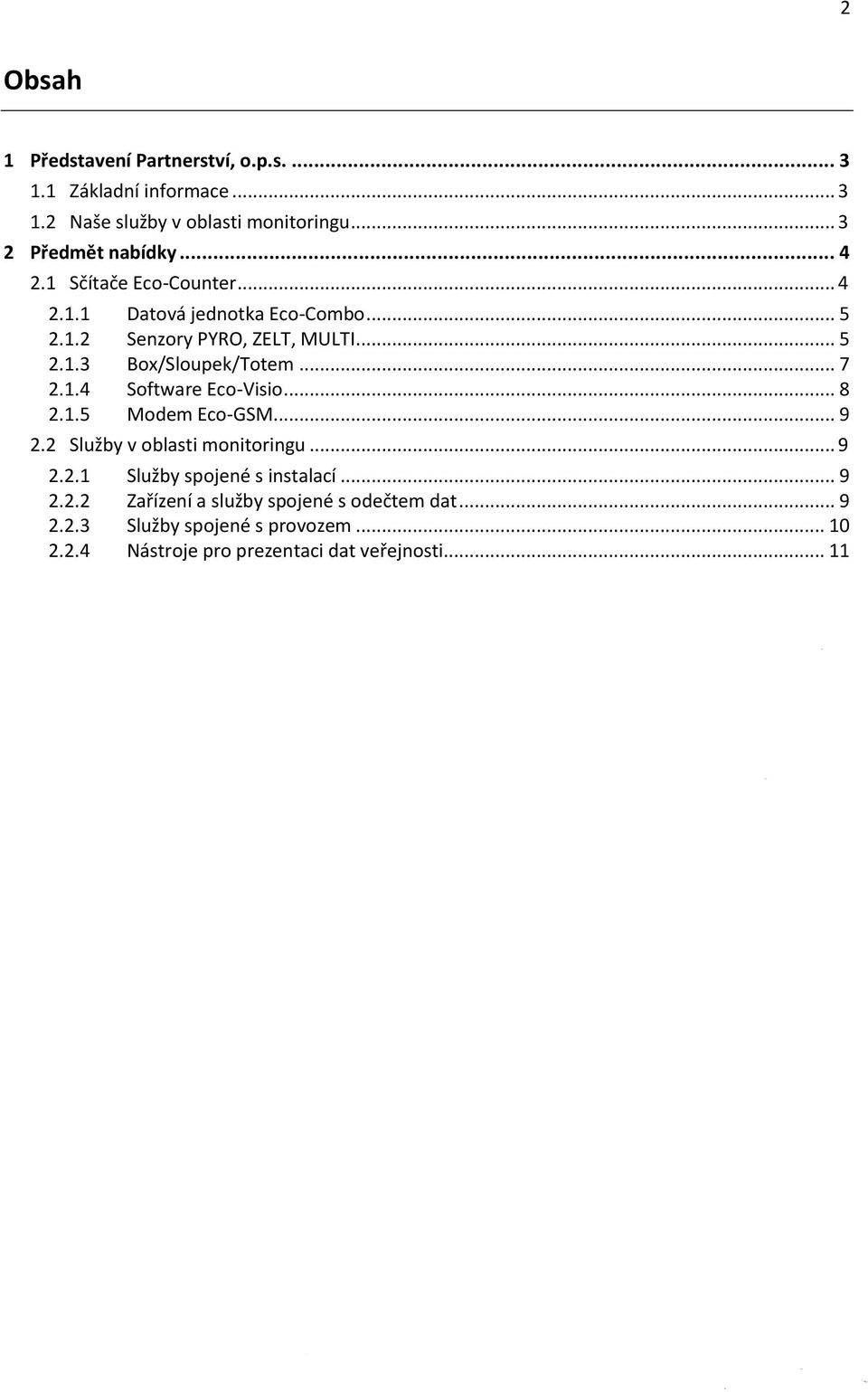

2 2 Obsah 1 Představení Partnerství, o.p.s Základní informace Naše služby v oblasti monitoringu Předmět nabídky Sčítače Eco-Counter Datová jednotka Eco-Combo Senzory PYRO, ZELT, MULTI Box/Sloupek/Totem Software Eco-Visio Modem Eco-GSM Služby v oblasti monitoringu Služby spojené s instalací Zařízení a služby spojené s odečtem dat Služby spojené s provozem Nástroje pro prezentaci dat veřejnosti Orientační cenová kalkulace Orientační cenová kalkulace za dodávku sčítačů a služeb celkový přehled Orientační cenová kalkulace za dodávku sčítačů a služeb jednotková A ZELT sčítání pouze cyklistů bez GSM přenosu dat B ZELT sčítání pouze cyklistů s GSM přenosem dat A PYRO sčítání cyklistů a pěších (bez rozlišení) bez GSM přenosu dat B PYRO sčítání cyklistů a pěších (bez rozlišení) s GSM přenosem dat A MULTI P/C sčítání cyklistů a pěších (s rozlišením) bez GSM přenosu dat B MULTI P/C sčítání cyklistů a pěších(s rozlišením)s GSM přenosem dat A MULTI P/C/A sčítání cyklistů, pěších a aut(s rozlišením) bez GSM přenosu dat B MULTI P/C/A sčítání cyklistů, pěších a aut(s rozlišením) s GSM přenosem dat Vybrané referenční zakázky... 19

3 3 1 Představení Partnerství, o.p.s. 1.1 Základní informace Obecně prospěšná společnost Partnerství (dále také Partnerství, o.p.s. ) byla založena v roce 2001 za účelem poskytování a zprostředkování informací a služeb pro trvale udržitelný rozvoj komunit, obcí a jejich partnerů z neziskového a podnikatelského sektoru, státní správy, případně pro sdružení těchto partnerů. Jejím zakladatelem je Nadace Partnerství, nejvýznamnější česká nadace podporující projekty ochrany životního prostředí. Zajišťujeme profesionální poradenství v oblasti rozvoje šetrné turistiky a dopravy, organizování seminářů, plánování veřejných prostranství a zapojování veřejnosti. Poskytujeme také služby týkající se přípravy a administrace projektů zaměřených na oblast udržitelného rozvoje a životního prostředí. Od roku 2008 jsme výhradním dodavatelem sčítačů Eco-Counter pro monitoring nemotorové dopravy a turistiky v ČR. 1.2 Naše služby v oblasti monitoringu Servis při návrhu monitorovacího systému Posouzení tras pohybu a výběr profilů k měření. Návrh vhodného technologického řešení. Zvážení klimatických jevů. Výhled rozvoje systému. Vyhodnocení pokrytí GSM signálem. Dodávka a instalace monitorovacího systému Prodej a pronájem sčítačů. Instalace systému. Zkušební provoz. Zaškolení obsluhy. Kalibrační sčítání. Údržba. Zpracování a interpretace dat Sběr a zpracování dat. Interpretace dat. Možnost doplňkového kvalitativního průzkumu. Zpracování souhrnných zpráv. Konzultace dalšího rozvoje systému.

4 4 2 Předmět nabídky Předmětem nabídky je dodávka monitorovacího systému Eco-Counter a doprovodných služeb v oblasti monitoringu návštěvnosti. Partnerství, o.p.s. dodává v ČR automatický systém monitoringu šetrné dopravy a turistiky Eco- Counter, určený pro sledování pěších, cyklistů a dalších uživatelů stezek, tras a dopravních pruhů. Základní vlastnosti monitorovacího systému Eco-Counter jsou: Selektivní sčítání cyklistů a pěších i ve smíšeném provozu, možnost sčítání i jezdců na koních a automobilů. Sčítání s vysokou přesností a rozlišením směru pohybu. Nepřetržité sčítání v hodinových nebo 15 min. intervalech. Automatický přenos dat prostřednictvím GSM modemu přímo do PC. Jednoduchá montáž ve městech i volné přírodě. Provoz na baterie s životností až 10 let bez potřeby připojení k elektrické síti. Odolnost vůči vandalismu i nepříznivým klimatickým vlivům. Profesionální zpracování dat pomocí specializovaného softwaru do tabulek a grafů, možnost exportu do formátu XLS, BMP aj. Monitorovací systém Eco-counter je tvořen automatickými sčítači, službami a doplňkovým zařízením. 2.1 Sčítače Eco-Counter Sčítače Eco-Counter se skládají z několika částí: 1. Datová jednotka Eco-combo slouží k uchovávání zaznamenaných dat. 2. Senzory zaznamenávají zvolené uživatele stezek, pro monitoring různých skupin uživatelů existují různé typy senzorů: a) PYRO Pyroelektrický senzor zaznamenává pěší, cyklisty, in-line aj. b) ZELT - Indukční smyčka zaznamenává cyklisty nebo automobily c) MULTI kombinace PYRO a ZELT zaznamenává pěší, cyklisty, in-line aj. 3. Box/sloupek slouží k uložení pyroelektrického senzoru. 4. Software Eco-Visio představuje nástroj pro správu, vyhodnocení a export dat. 5. Modem Eco-GSM umožňuje automatický přenos dat do softwaru Eco-visio.

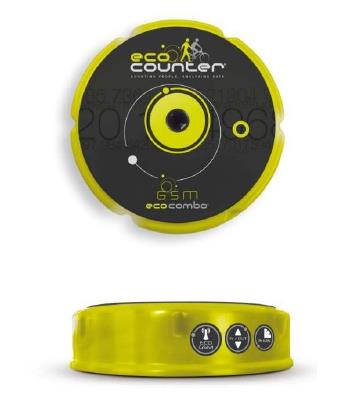

5 DATOVÁ JEDNOTKA ECO-COMBO Sčítací datová jednotka je základem celého monitorovacího systému. Plní několik základních funkcí: Dodání energie pro senzor. Uchování dat ze senzoru v paměti. Přenos dat do netbooku nebo PDA přes bluetooth. Přenos dat přes GSM modem do PC uživatele. Mimořádně výkonná a zabezpečená jednotka byla vyvinuta tak, aby použité elektronické vybavení ve sčítací jednotce Eco-counteru fungovalo bezchybně po celou dobu funkčnosti výrobku. Životnost použité baterie až 10 let - umožňuje počítadlu, aby zůstalo zapečetěno a trvale vodotěsné, není proto potřeba otevírat samotnou skřínku počítadla. Technická specifikace: Rozměry: 16 cm v průměru Hmotnost: 0,95 kg Životnost baterie: 10 let Provozní teplota: -40 C až + 50 C Stupeň ochrany: IP 68 Provedení: zpevněný polyuretan, plech Kompatibilní senzory: všechny Minimální požadavky: pokrytí GSM sítí, nekovový kryt SENZORY PYRO, ZELT, MULTI PYRO - Pyroelektrický senzor (sčítání všech osob s rozlišením směrů, bez rozlišení pěších a cyklistů) Záznam tepelného záření lidského těla. Sčítání všech uživatelů stezky bez rozlišení. Možnost směrového rozlišení pohybu. Garantovaný dosah max. 15m. Instalace v boxu (mobilní, krátkodobé sčítání) nebo ve sloupku (statická, dlouhodobé sčítání).

6 6 ZELT - Indukční smyčka ZELT (sčítání cyklistům, příp. automobilů s rozlišením směrů) Záznam elektromagnetického impulzu kola nebo auta. Sčítání cyklistů s eliminací projíždějících aut, příp. rozlišení cyklistů a automobilů. Možnost směrového rozlišení pohybu. Garantovaný dosah min. 1m a max. 6m. Instalace na povrchu komunikace (mobilní, krátkodobé sčítání) nebo pod povrchem komunikace (statická, dlouhodobé sčítání). MULTI kombinace ZELT a PYRO (sčítání všech osob s rozlišením cyklistů a pěších a rozliš. směrů) Záznam elektromagnetického impulzu kola (auta) a tepelného záření lidského těla. Sčítání s rozlišením cyklistů a pěších, příp. i aut. Rozlišení směru pohybu (ne u automobilů). Garantovaný dosah smyčky min. 1m a max. 6m, garantovaný dosah pyrosenzoru max. 15m. Instalace smyčky na povrchu komunikace (statická, krátkodobé sčítání) nebo pod povrchem komunikace a instalace pyrosenzoru ve sloupku (statická, dlouhodobé sčítání).

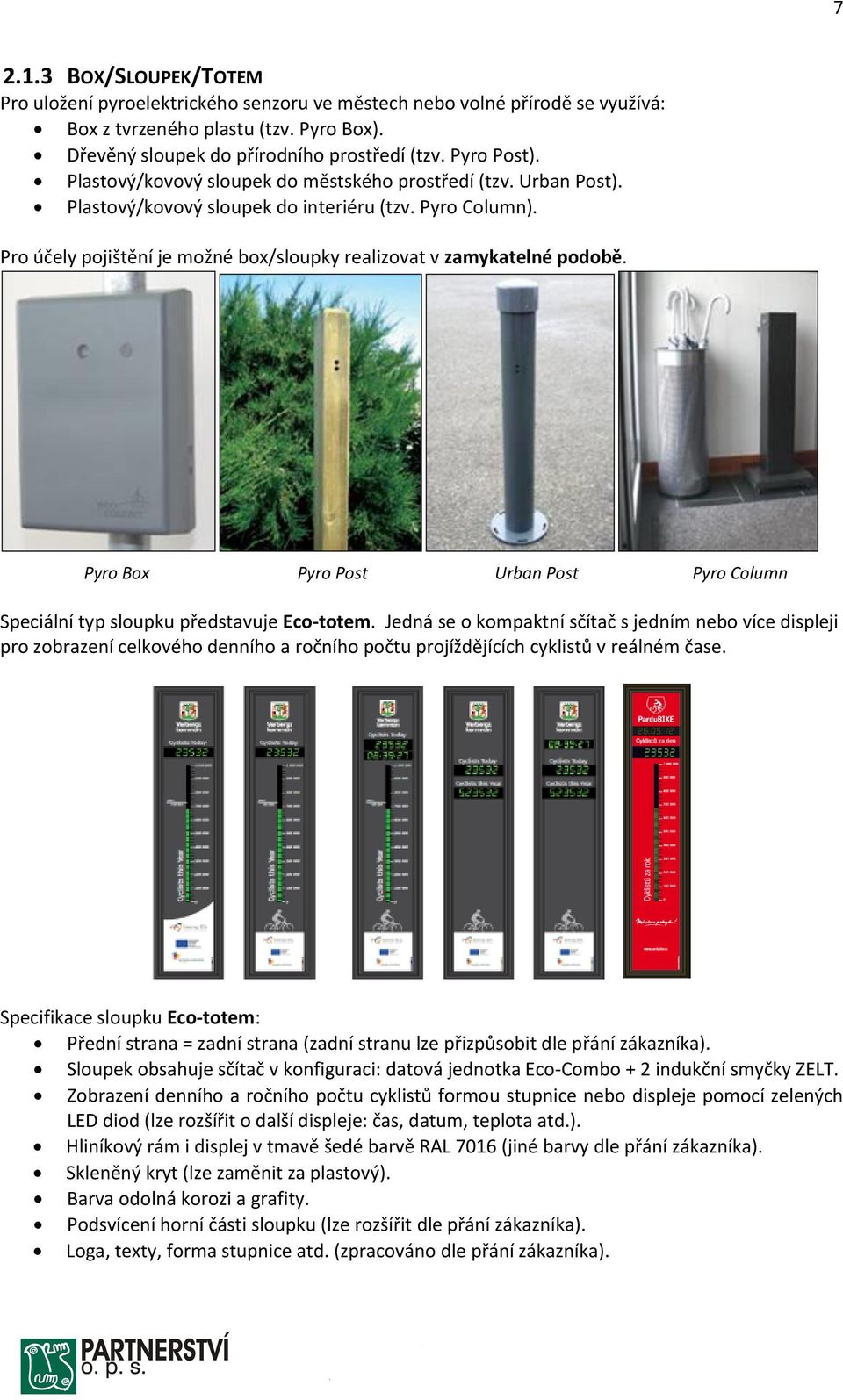

7 BOX/SLOUPEK/TOTEM Pro uložení pyroelektrického senzoru ve městech nebo volné přírodě se využívá: Box z tvrzeného plastu (tzv. Pyro Box). Dřevěný sloupek do přírodního prostředí (tzv. Pyro Post). Plastový/kovový sloupek do městského prostředí (tzv. Urban Post). Plastový/kovový sloupek do interiéru (tzv. Pyro Column). Pro účely pojištění je možné box/sloupky realizovat v zamykatelné podobě. Pyro Box Pyro Post Urban Post Pyro Column Speciální typ sloupku představuje Eco-totem. Jedná se o kompaktní sčítač s jedním nebo více displeji pro zobrazení celkového denního a ročního počtu projíždějících cyklistů v reálném čase. Specifikace sloupku Eco-totem: Přední strana = zadní strana (zadní stranu lze přizpůsobit dle přání zákazníka). Sloupek obsahuje sčítač v konfiguraci: datová jednotka Eco-Combo + 2 indukční smyčky ZELT. Zobrazení denního a ročního počtu cyklistů formou stupnice nebo displeje pomocí zelených LED diod (lze rozšířit o další displeje: čas, datum, teplota atd.). Hliníkový rám i displej v tmavě šedé barvě RAL 7016 (jiné barvy dle přání zákazníka). Skleněný kryt (lze zaměnit za plastový). Barva odolná korozi a grafity. Podsvícení horní části sloupku (lze rozšířit dle přání zákazníka). Loga, texty, forma stupnice atd. (zpracováno dle přání zákazníka).

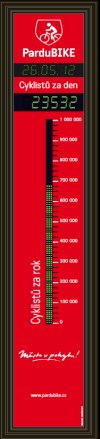

8 8 Sloupek Eco-totem v Pardubicích SOFTWARE ECO-VISIO V souladu s nejnovějšími trendy připravila společnost Eco-counter on-line software Eco-Visio, přístupný z libovolného počítače připojeného k internetu. Není tedy nutné ho instalovat do počítače. Tento software nabízí optimální řešení pro vizualizaci i analýzu dat a umožňuje implementaci dalších dat souvisejících s monitoringem. Software Eco-Visio zahrnuje: Komplexní management sčítačů, včetně geografického zobrazení. Zobrazení dat a jejich modifikace, sloučení sčítačů. Export dat do formátu (Excel, Word, PDF), vytvoření souvislého toku načítaných dat. Grafickou prezentaci dat ve formátu grafů. Automatické vytváření reportů s možností přizpůsobení individuálním požadavkům. Ukázka Eco-Visio: Vyvinuto pro profesionální prezentaci dat o outdoorovém sčítání lidí.

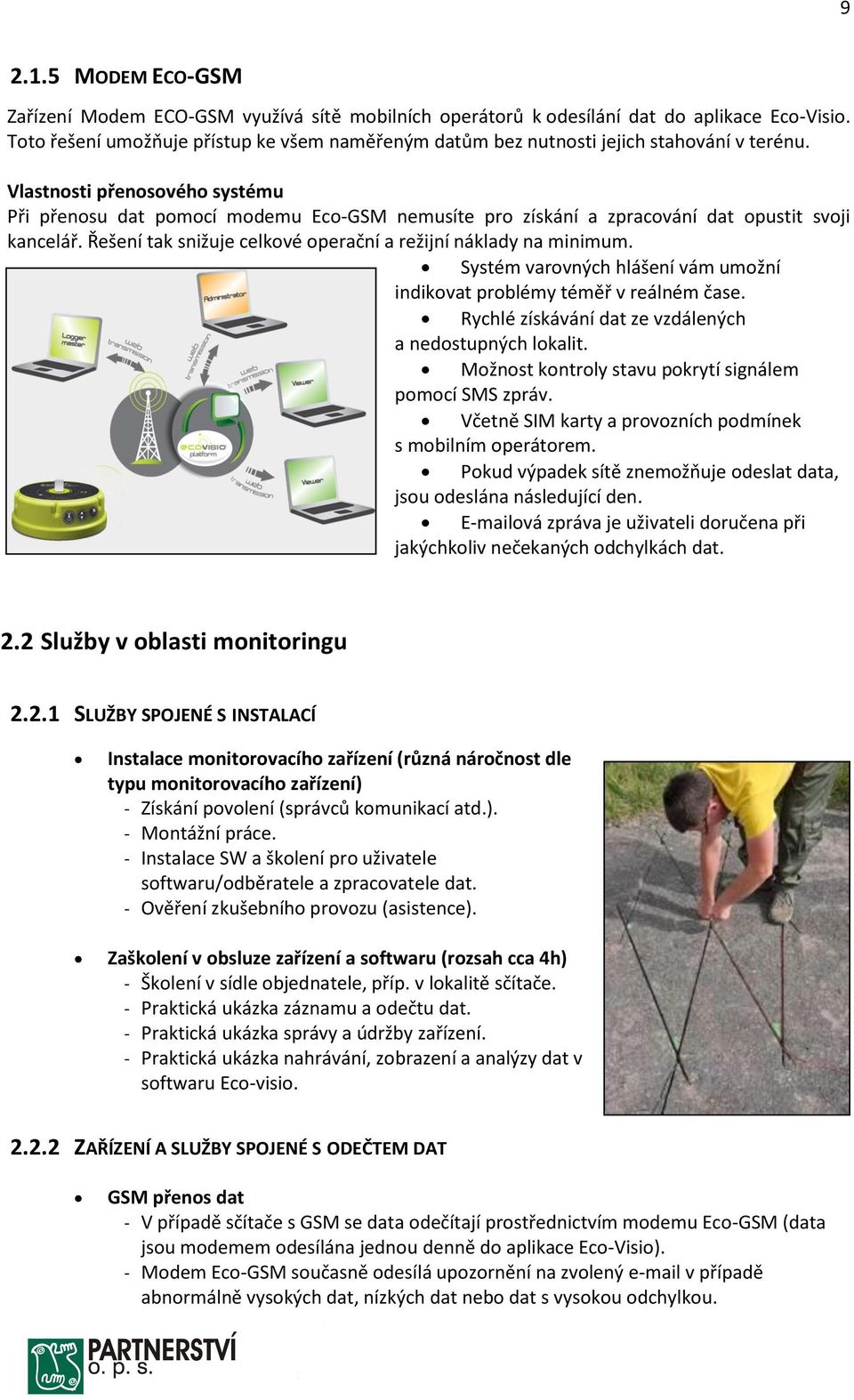

9 MODEM ECO-GSM Zařízení Modem ECO-GSM využívá sítě mobilních operátorů k odesílání dat do aplikace Eco-Visio. Toto řešení umožňuje přístup ke všem naměřeným datům bez nutnosti jejich stahování v terénu. Vlastnosti přenosového systému Při přenosu dat pomocí modemu Eco-GSM nemusíte pro získání a zpracování dat opustit svoji kancelář. Řešení tak snižuje celkové operační a režijní náklady na minimum. Systém varovných hlášení vám umožní indikovat problémy téměř v reálném čase. Rychlé získávání dat ze vzdálených a nedostupných lokalit. Možnost kontroly stavu pokrytí signálem pomocí SMS zpráv. Včetně SIM karty a provozních podmínek s mobilním operátorem. Pokud výpadek sítě znemožňuje odeslat data, jsou odeslána následující den. ová zpráva je uživateli doručena při jakýchkoliv nečekaných odchylkách dat. 2.2 Služby v oblasti monitoringu SLUŽBY SPOJENÉ S INSTALACÍ Instalace monitorovacího zařízení (různá náročnost dle typu monitorovacího zařízení) - Získání povolení (správců komunikací atd.). - Montážní práce. - Instalace SW a školení pro uživatele softwaru/odběratele a zpracovatele dat. - Ověření zkušebního provozu (asistence). Zaškolení v obsluze zařízení a softwaru (rozsah cca 4h) - Školení v sídle objednatele, příp. v lokalitě sčítače. - Praktická ukázka záznamu a odečtu dat. - Praktická ukázka správy a údržby zařízení. - Praktická ukázka nahrávání, zobrazení a analýzy dat v softwaru Eco-visio ZAŘÍZENÍ A SLUŽBY SPOJENÉ S ODEČTEM DAT GSM přenos dat - V případě sčítače s GSM se data odečítají prostřednictvím modemu Eco-GSM (data jsou modemem odesílána jednou denně do aplikace Eco-Visio). - Modem Eco-GSM současně odesílá upozornění na zvolený v případě abnormálně vysokých dat, nízkých dat nebo dat s vysokou odchylkou.

10 10 Netbook a aplikace Eco-link - Po instalaci aplikace Eco-Link do netbooku (s bluetooth a OS Windows) slouží ke stahování dat ze sčítací datové jednotky. - V prostředí netbooku umožňuje Eco-Link automatickou identifikaci každého monitorovacího zařízení, zobrazení dat a seřízení nastavení senzorů monitorovacího zařízení. Bluetooth adaptér pro PC a aplikace Eco-link - Po instalaci aplikace Eco-Link do zákazníkova notebooku (a po doplnění Bluetooth adaptéru v případě jeho absence) slouží ke stahování dat ze sčítací datové jednotky. - V prostředí zákazníkova notebooku umožňuje automatickou identifikaci každého monitorovacího zařízení, zobrazení dat a seřízení nastavení senzorů monitorovacího zařízení SLUŽBY SPOJENÉ S PROVOZEM Správa a údržba monitorovacího zařízení, vč. ručního odečtu dat - Průběžná kontrola a drobné servisní zásahy. - Výměna baterií. Zpracování měsíčních/ročních zpráv - Kontrola úplnosti a správnosti dat (korekce případných nesrovnalostí). - Zpracování měsíčních zpráv (zpracování textových, tabulkových a grafických výstupů s přehledem četnosti v denních a hodinových intervalech). - Zpracování analytických ročních zpráv (zpracování textových, tabulkových a grafických výstupů se srovnáním měsíčních a sezónních měření). Kalibrační sčítání - Ruční sčítání v lokalitě sčítače. - Srovnání dat zjištěných kalibračním sčítáním a automatickým měřením. - Zpracování zprávy z kalibračního sčítání a nastavení přepočítacího poměru dat. Kvalitativní šetření (dotazníkový průzkum) - Sestavení dotazníku, proškolení tazatelů a provedení sběru dat. - Statistické zpracování dat, interpretace získaných údajů a zpracování souhrnné zprávy o výsledcích kvalitativního šetření.

11 NÁSTROJE PRO PREZENTACI DAT VEŘEJNOSTI Veřejná webová stránka s prezentací dat - Zobrazení naměřených dat ve formě grafu. - Zobrazení celkového počtu uživatelů ode dne instalace a za poslední den. - Fotografie nebo mapa se zákresem umístění sčítače. Veřejná webová stránka s prezentací 10 NEJ lokalit - Prezentace 10 nejnavštěvovanějších lokalit se zvýrazněním prvního až třetího místa. - Zobrazení celkového počtu uživatelů za zvolené období. - Fotografie nebo mapa se zákresem umístění sčítače.

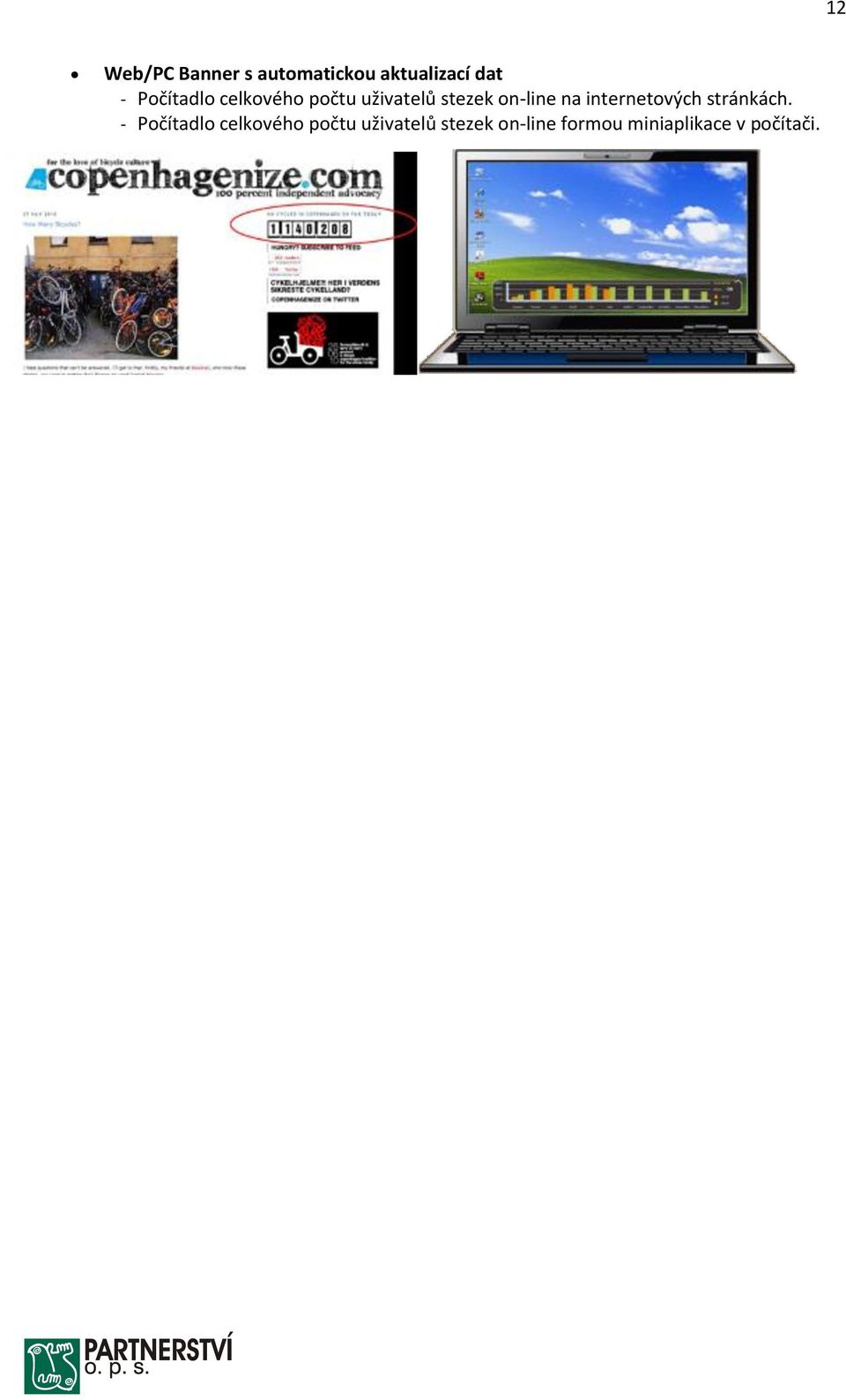

12 12 Web/PC Banner s automatickou aktualizací dat - Počítadlo celkového počtu uživatelů stezek on-line na internetových stránkách. - Počítadlo celkového počtu uživatelů stezek on-line formou miniaplikace v počítači.
