1 Rychlý úvod do programu ScanWizard PRO určeno pro skenery řady ScanMaker

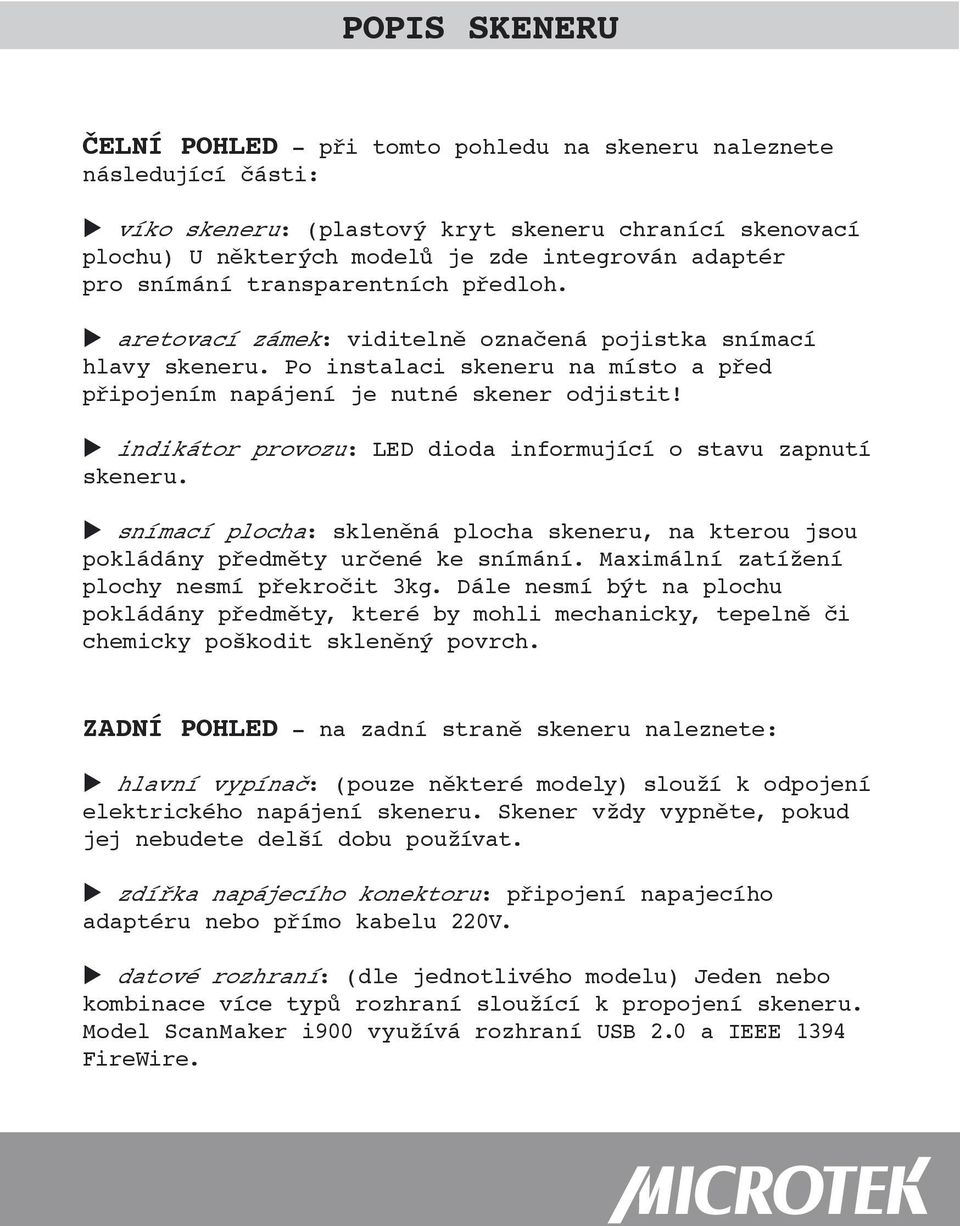

2 POPIS SKENERU ČELNÍ POHLED - při tomto pohledu na skeneru naleznete následující části: u víko skeneru: (plastový kryt skeneru chranící skenovací plochu) U některých modelů je zde integrován adaptér pro snímání transparentních předloh. u aretovací zámek: viditelně označená pojistka snímací hlavy skeneru. Po instalaci skeneru na místo a před připojením napájení je nutné skener odjistit! u indikátor provozu: LED dioda informující o stavu zapnutí skeneru. u snímací plocha: skleněná plocha skeneru, na kterou jsou pokládány předměty určené ke snímání. Maximální zatížení plochy nesmí překročit 3kg. Dále nesmí být na plochu pokládány předměty, které by mohli mechanicky, tepelně či chemicky poškodit skleněný povrch. ZADNÍ POHLED - na zadní straně skeneru naleznete: u hlavní vypínač: (pouze některé modely) slouží k odpojení elektrického napájení skeneru. Skener vždy vypněte, pokud jej nebudete delší dobu používat. u zdířka napájecího konektoru: připojení napajecího adaptéru nebo přímo kabelu 220V. u datové rozhraní: (dle jednotlivého modelu) Jeden nebo kombinace více typů rozhraní sloužící k propojení skeneru. Model ScanMaker i900 využívá rozhraní USB 2.0 a IEEE 1394 FireWire.

3 a počítače. V součastnosti jsou dodávány modely s rozhraním USB 1.1/2.0, IEEE 1394 FireWire nebo SCSI-2. Skener s počítačem propojujte vždy ve vypnutém stavu! V opačném stavu hrozí poškození některé z části celku. u konektor TMA: (pouze některé modely) slouží k propojení transparentního nástavce TMA a těla skeneru. TMA a skener vždy propojujte za vypnutého stavu! INSTALACE SKENERU HARDWAROVÁ INSTALACE - instalace vlastního skeneru: 1) Skener umístněte na stabilní a vhodné místo, kde nebude hrozit jeho poškození a délka propojovacích kabelů bude dostatečná. 2) Odemkněte skener pomocí aretačního mechanismu. Jeho umistnění je výrazně označeno štítkem na těle skeneru. 3) Propojte skener s počítačem pomocí dodaného datového kabelu. Nikdy nepoužívejte neoriginální kabely! V případě rozhraní SCSI nebo FireWire se ujistěte o přítomnosti ve Vašem počítači. Popřípadě nainstalujte dodanou kartu řadiče. Mějte vždy na paměti zásady bezpečnosti práce s elekrtickou energií a nebezpečí poškození počítačových komponent statickou elektřinou. 4) Připojte napájecí adaptér skeneru, ale skener nezapínejte. SOFTWAROVÁ INSTALACE instalace programového vybavení. Před vlastní instalací se ujistěte, že váš počítač splňuje minimální hardwarové požadavky kladené programem ScanWizard.

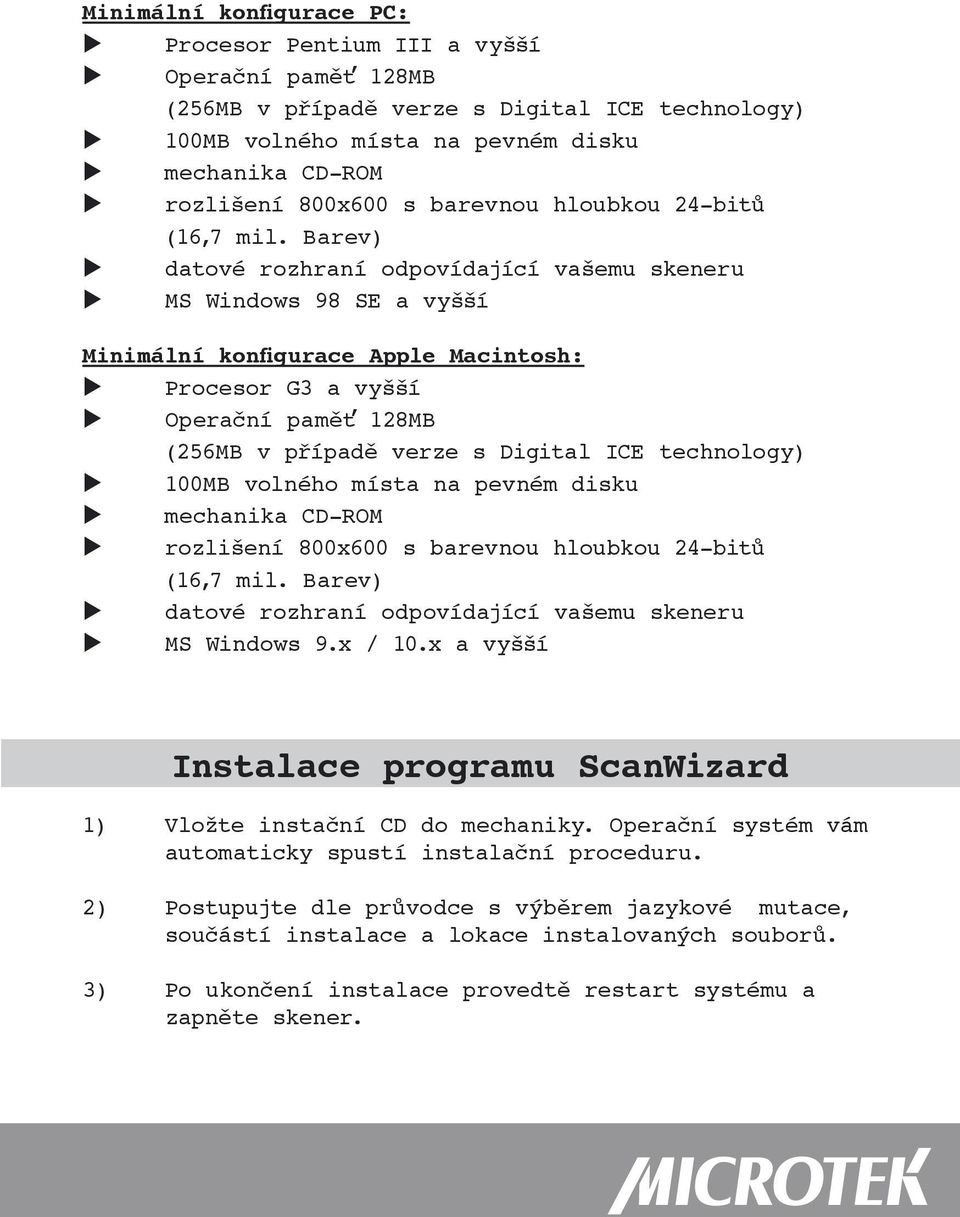

4 Minimální konfigurace PC: u Procesor Pentium III a vyšší u Operační paměť 128MB (256MB v případě verze s Digital ICE technology) u 100MB volného místa na pevném disku u mechanika CD-ROM u rozlišení 800x600 s barevnou hloubkou 24-bitů (16,7 mil. Barev) u datové rozhraní odpovídající vašemu skeneru u MS Windows 98 SE a vyšší Minimální konfigurace Apple Macintosh: u Procesor G3 a vyšší u Operační paměť 128MB (256MB v případě verze s Digital ICE technology) u 100MB volného místa na pevném disku u mechanika CD-ROM u rozlišení 800x600 s barevnou hloubkou 24-bitů (16,7 mil. Barev) u datové rozhraní odpovídající vašemu skeneru u MS Windows 9.x / 10.x a vyšší Instalace programu ScanWizard 1) Vložte instační CD do mechaniky. Operační systém vám automaticky spustí instalační proceduru. 2) Postupujte dle průvodce s výběrem jazykové mutace, součástí instalace a lokace instalovaných souborů. 3) Po ukončení instalace provedtě restart systému a zapněte skener.

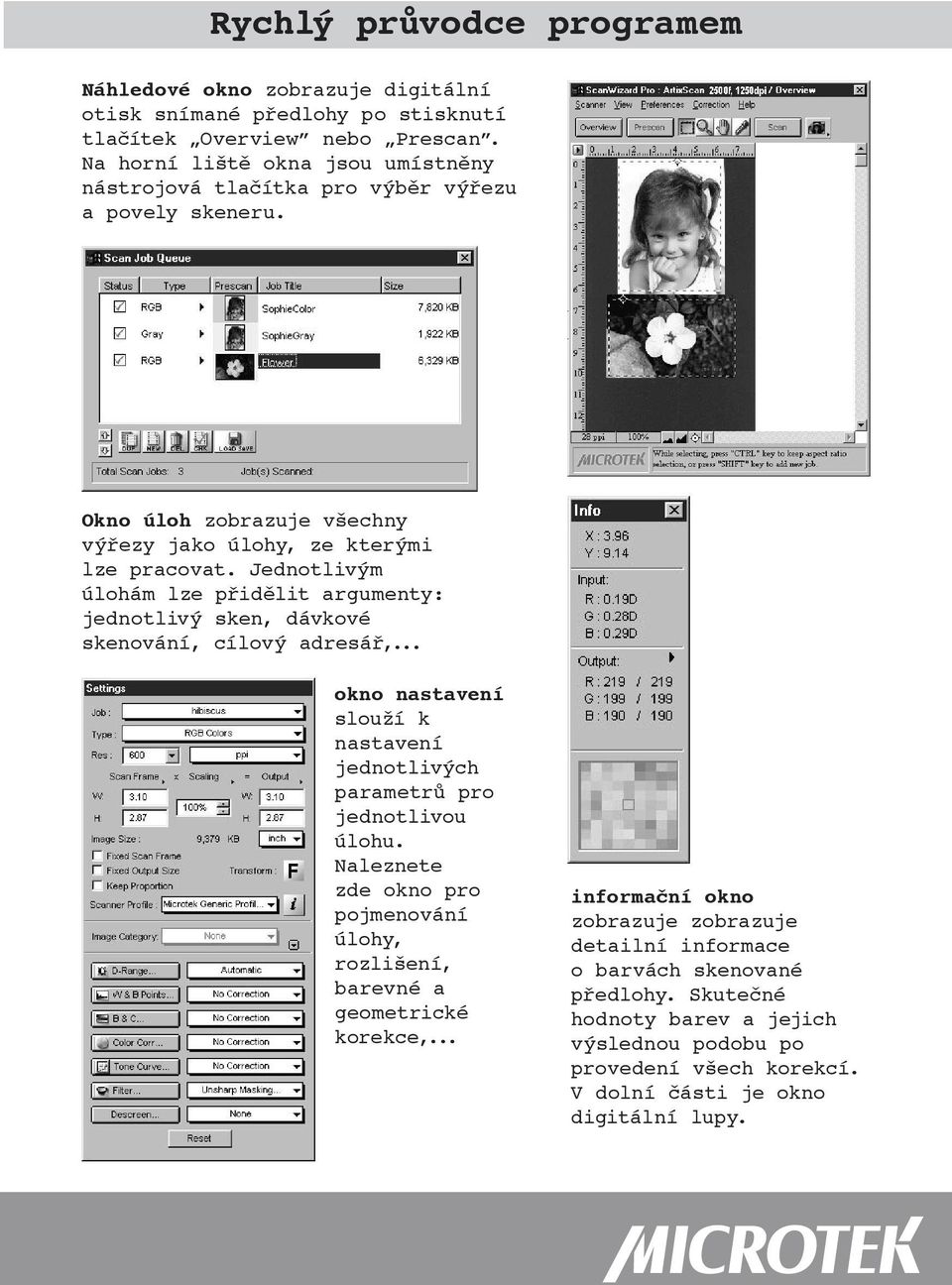

5 Rychlý průvodce programem Náhledové okno zobrazuje digitální otisk snímané předlohy po stisknutí tlačítek Overview nebo Prescan. Na horní liště okna jsou umístněny nástrojová tlačítka pro výběr výřezu a povely skeneru. Okno úloh zobrazuje všechny výřezy jako úlohy, ze kterými lze pracovat. Jednotlivým úlohám lze přidělit argumenty: jednotlivý sken, dávkové skenování, cílový adresář,... okno nastavení slouží k nastavení jednotlivých parametrů pro jednotlivou úlohu. Naleznete zde okno pro pojmenování úlohy, rozlišení, barevné a geometrické korekce,... informační okno zobrazuje zobrazuje detailní informace o barvách skenované předlohy. Skutečné hodnoty barev a jejich výslednou podobu po provedení všech korekcí. V dolní části je okno digitální lupy.

6 Náhledové okno a jeho menu Batch - dávkové snímání do předem definované složky. Funkce je dostupná pouze je-li SW spuštěn jako samostatná aplikace. Scan - zahájení skenování rychlé načtení celé snímací plochy skeneru kvalitní načtení aktuálně vybraného výřezu definování výběru pro finální snímání posouvání v okně zvětšení v okně (pro zmenšení použijte s tlačítkem shift) kapátko pro nastavení bílého, černého bodu a odstranění nežádoucího barevného nádechu výběr typu snímané předlohy aktuální pozice kurzoru změna barevného modelu odrazová pozitivní film negativní film resetování definice B/Č bodů definice černého bodu úprava barevného nádechu (v kombinaci s klávesou Alt) barevné proužek zobrazující aktuálně vybranou barvu definice bílého bodu

7 Náhledové okno a stavový řádek volba jednotky délky pro postranní pravítka značka černého a bílého bodu informace o rozlišení v režimu Overview a prescan aktuální zvětšení zmenšení zvětšení zobrazení značky bílého a černého bodu stavový řádek s on-line nápovědou volba barevného prostoru volba jednotky výstupního rozlišení ICC profil skeneru volba kategorie volba předdefinované úlohy definice výstupních rozměrů definice zákonitostí pro rám výběru nástroje barevných korekcí volba barevného prostoru volba jednotky výstupního rozlišení orientace ICC profil skeneru volba kategorie (nedostupné v nativním módu

8 Barevné korekce Color Cast (barevný nádech) funkce pro neutralizaci šedých ploch v polostínech a redukci nežádoucího barevného nádechu. Gradation Curve (gradační křivka) ruční/automatické nastavení polotónů a světel v kanálu L. Dynamic Range (dynamický rozsah) ruční/automatické nastavení dynamického rozsahu v ve stínech a polostínech. Brightness & Contrast (jas & kontrast) ruční definice kontrastu a jasu. Color Correction (korekce barev) optimalizace barevné sytosti, pestrosti a redukce barevného nádechu Selective Color (selektivní korekce barev) úprava specifické barvy bez nežádoucího zásahu do okolních/ostatních barev Saturation Curve (saturační křivka) optimalizace saturační křivky a nastavení požadovaného nasycení White & Black point (B/Č bod) definování nejsvětlejšího a nejtmavšího bodu v kanálu L. Reset nastavení výchozích parametrů Descreen rozbití tiskového rastru (moaré) při snímání tiskových předloh Unsharping Masking Filter (dosostření ) optimalizace kontrastu hran ploch na pro optimalizaci celkové ostrosti Tone Curve optimalizace křivek jednotlivých barevných kanálů (RGB/CMYK).

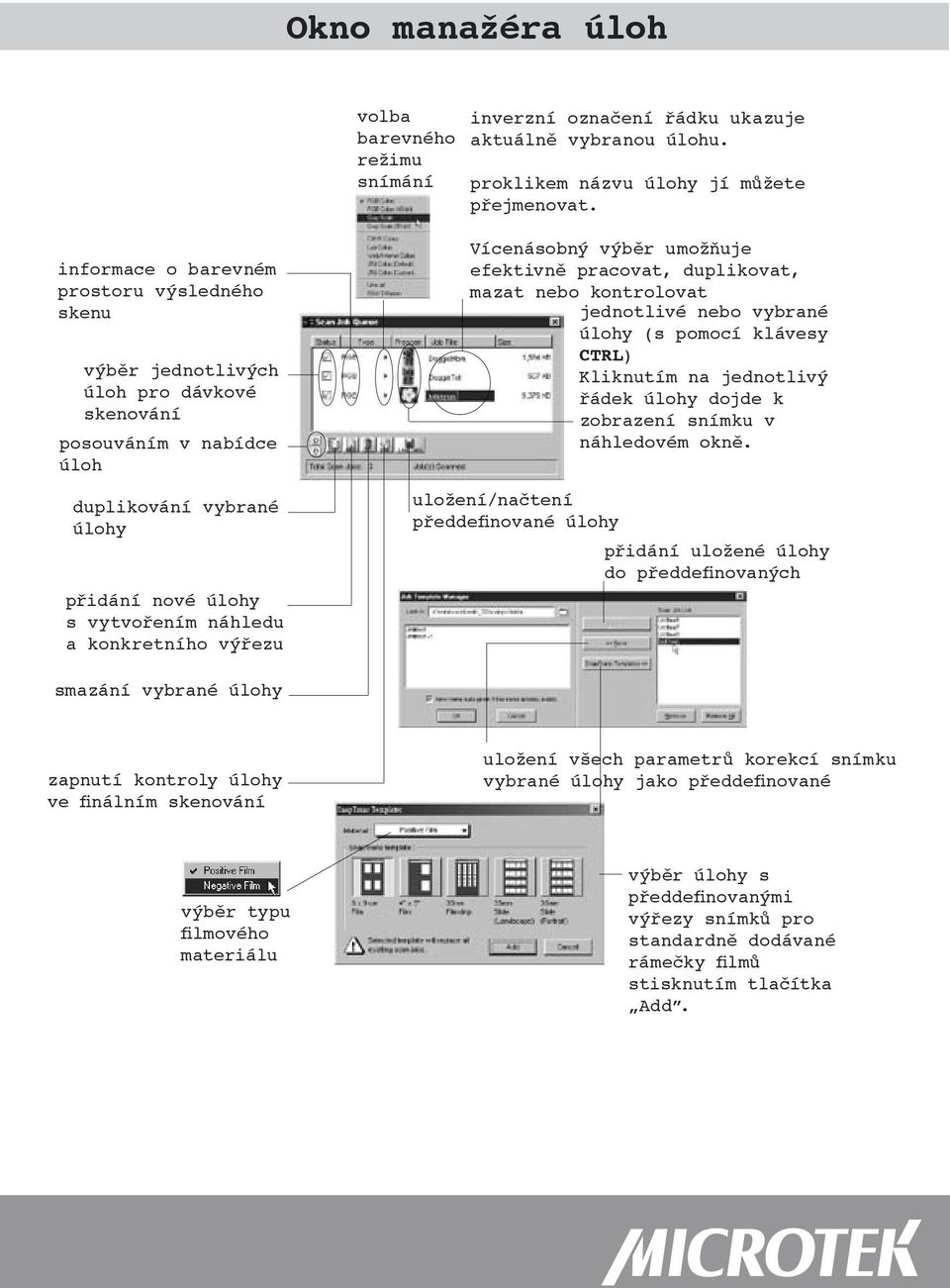

9 Okno manažéra úloh volba barevného režimu snímání inverzní označení řádku ukazuje aktuálně vybranou úlohu. proklikem názvu úlohy jí můžete přejmenovat. informace o barevném prostoru výsledného skenu výběr jednotlivých úloh pro dávkové skenování posouváním v nabídce úloh duplikování vybrané úlohy přidání nové úlohy s vytvořením náhledu a konkretního výřezu Vícenásobný výběr umožňuje efektivně pracovat, duplikovat, mazat nebo kontrolovat jednotlivé nebo vybrané úlohy (s pomocí klávesy CTRL) Kliknutím na jednotlivý řádek úlohy dojde k zobrazení v náhledovém okně. uložení/načtení předdefinované úlohy přidání uložené úlohy do předdefinovaných smazání vybrané úlohy zapnutí kontroly úlohy ve finálním skenování uložení všech parametrů korekcí vybrané úlohy jako předdefinované výběr typu filmového materiálu výběr úlohy s předdefinovanými výřezy snímků pro standardně dodávané rámečky filmů stisknutím tlačítka Add.

10 Informační okno aktuální pozice kurzoru myši výběr zobrazení hodnot v daném barevného prostoru informace o barvě před apliací všech korekcí okno lupy zobrazující část nacházející se pod kurzorem myši informace o výsledné barvě po aplikaci všech nastavených úprav Klávesové zkratky okna programu okna programu Alt+S menu skeneru Ctrl+Q ukončení programu Alt+V náhledové okno Ctrl+R změna velikosti Alt+P okno preferencí náhledového okna na Alt+C okno korekcí velikost náhledu Ctrl+I informační okno skeneru volba nástrojů menu preferencí M nástroj výběru výřezu Shift+Ctrl+C nastavení CMS Z nástroj lupa Shift+Ctrl+W definice Č/B bodů H nástroj pro práci Shift+Ctrl+V nastavení rychlého s oknem náhledu (overview) D nástroj značek Shift+Ctrl+P nastavení náhledu Shift+Ctrl+M pokročilé preference zobrazení/skrutí oken barevné korekce Shift+Ctrl+S okna do popředí Ctrl+D dynamický rozsah Shift+Ctrl+J okno úloh Ctrl+W černý/bílý bod Shift+Ctrl+I informační okno Ctrl+V křivky barev Shift+Ctrl+T značky Ctrl+B jas a kontrast Shift+Ctrl+B značka Č/B bodů Ctrl+C redukce nádechu Ctrl+O okno overview barev Ctrl+= lupa-zvětšení Ctrl+F ostření Ctrl+- lupa-zmenšení Ctrl+G gradace barev Ctrl+S saturační křivka Ctrl+E selektivní korekce
