Archeologie a textil aneb co s těmi hadry?

Transkript

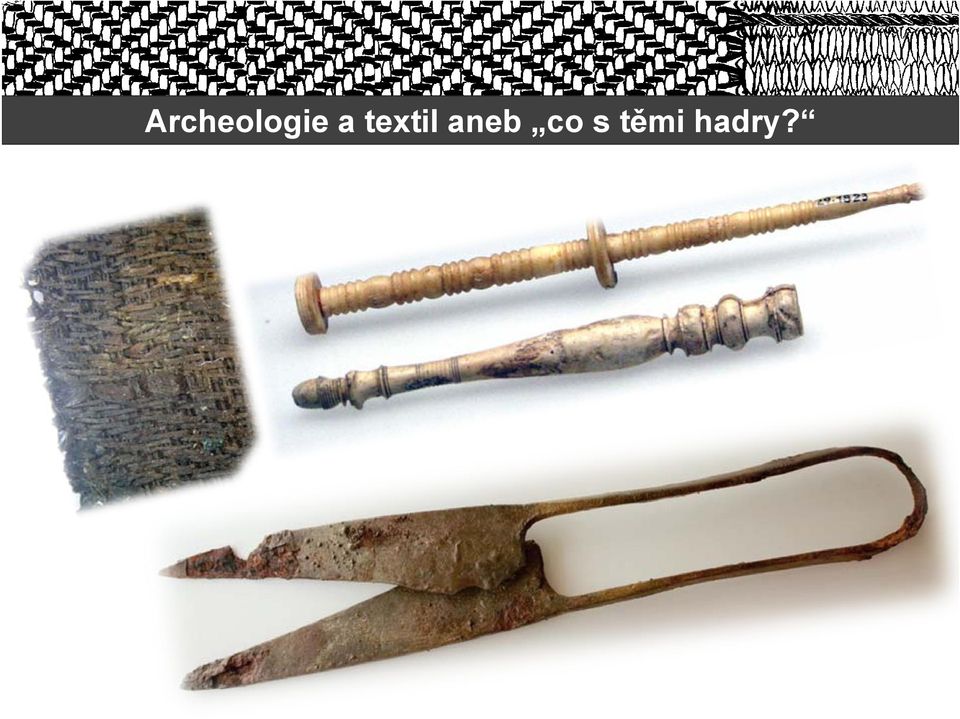

1 Archeologie a textil aneb co s těmi hadry?

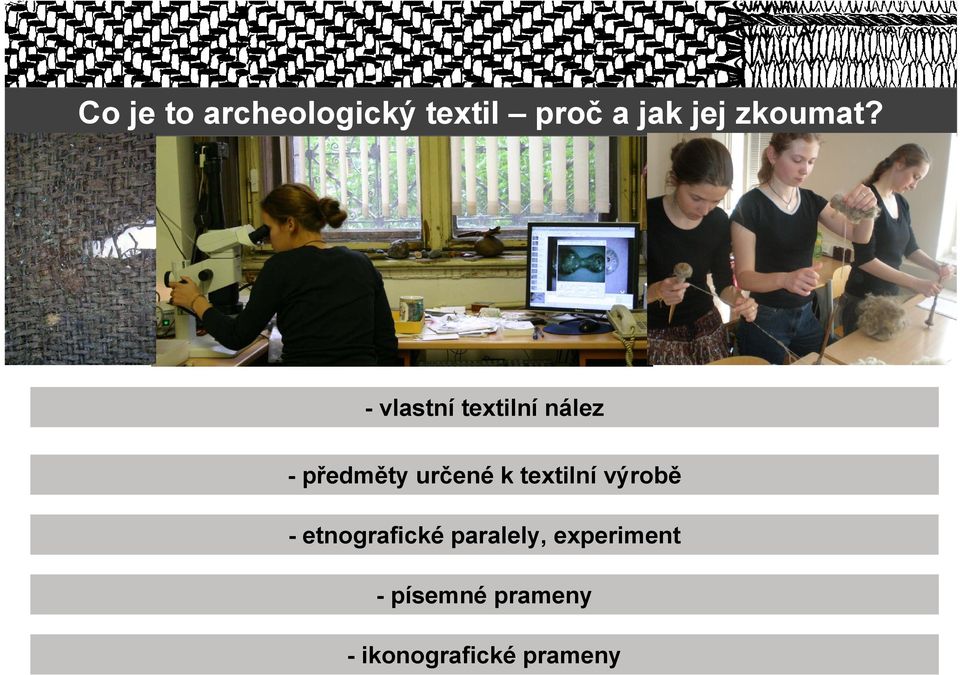

2 Co je to archeologický textil proč a jak jej zkoumat? - vlastní textilní nález -předměty určené k textilní výrobě - etnografické paralely, experiment - písemné prameny - ikonografické prameny

3 Ikonografické prameny -reliéfy (např. náhrobní stély) - malba (vázová, nástěnná) - drobné umění, plastiky Obr. napravo: etruský bronzový závěsek, Bologna, cca 600 př. n. l. Nalevo příprava vlny a předení, napravo tkaní na vertikálním stavu. Obr. vlevo: Obr. nahoře: ženská dílna gynaeceum, attický černofigurový lékythos, okolo 560 př. n. l.

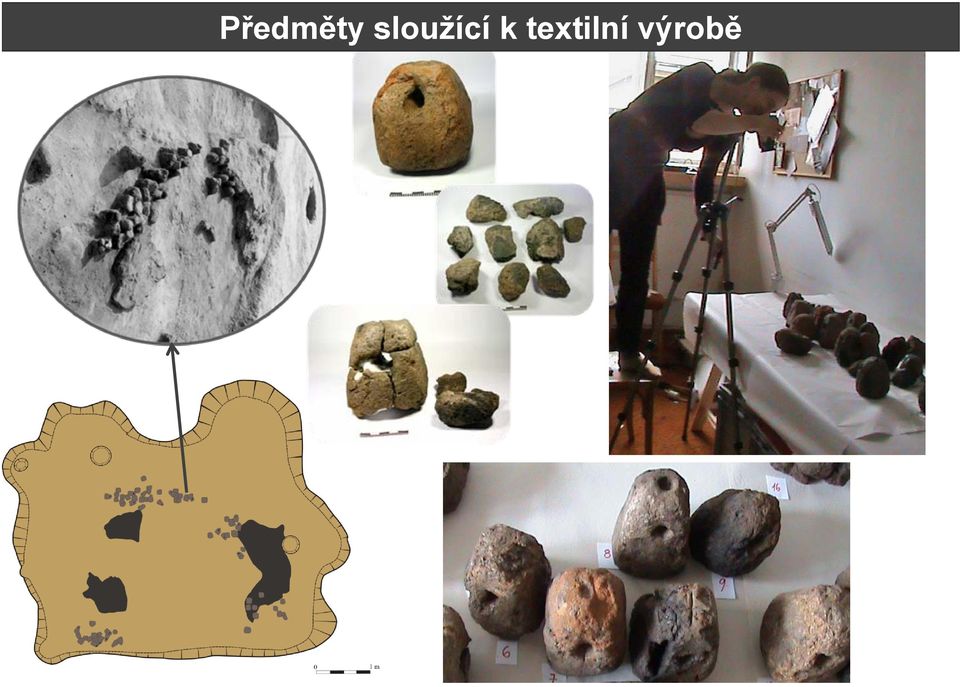

4 Předměty sloužící k textilní výrobě

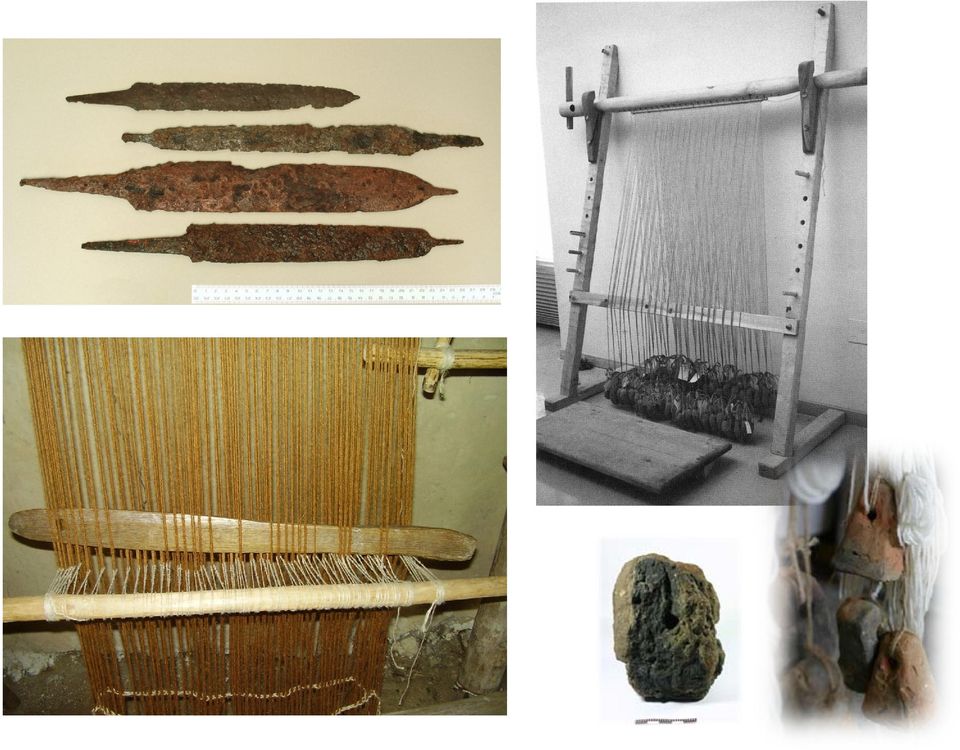

5

6 Etnografické paralely Nářadí užívané k textilní výrobě, muzeum Karakol, Kyrgyzstán, zač. 20. století.

7 Turkménské ženy zpracovávají bavlnu, Buchara, konec 19. začátek 20. století.

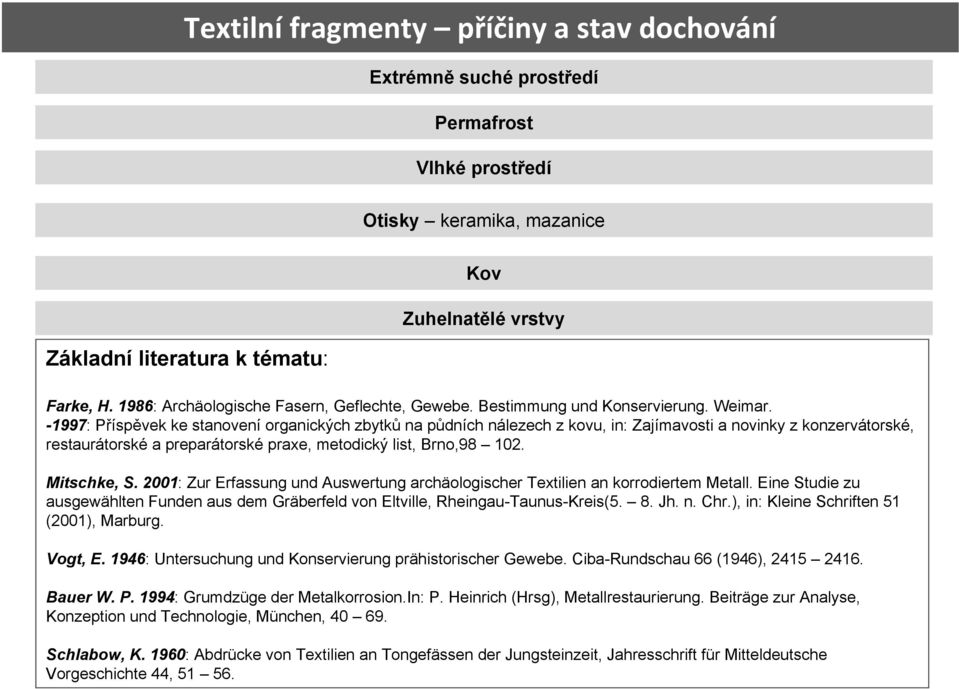

8 Textilní fragmenty příčiny a stav dochování Extrémně suché prostředí Permafrost Vlhké prostředí Otisky keramika, mazanice Základní literatura k tématu: Kov Zuhelnatělé vrstvy Farke, H. 1986: Archäologische Fasern, Geflechte, Gewebe. Bestimmung und Konservierung. Weimar : Příspěvek ke stanovení organických zbytků na půdních nálezech z kovu, in: Zajímavosti a novinky z konzervátorské, restaurátorské a preparátorské praxe, metodický list, Brno, Mitschke, S. 2001: Zur Erfassung und Auswertung archäologischer Textilien an korrodiertem Metall. Eine Studie zu ausgewählten Funden aus dem Gräberfeld von Eltville, Rheingau-Taunus-Kreis(5. 8. Jh. n. Chr.), in: Kleine Schriften 51 (2001), Marburg. Vogt, E. 1946: Untersuchung und Konservierung prähistorischer Gewebe. Ciba-Rundschau 66 (1946), Bauer W. P. 1994: Grumdzüge der Metalkorrosion.In: P. Heinrich (Hrsg), Metallrestaurierung. Beiträge zur Analyse, Konzeption und Technologie, München, Schlabow, K. 1960: Abdrücke von Textilien an Tongefässen der Jungsteinzeit, Jahresschrift für Mitteldeutsche Vorgeschichte 44,

9

10 Extrémně suché prostředí - pouštní oblasti, např. Xinjiang (Ujgurská autonomní oblast, Čína), střední Asie (např. kurhany u Starého Termezu, J Uzbekistán) aj. - vysoké procento salinity - minimální bakteriální aktivita - zamezení přístupu vzduchu - tkanina si ponechává téměř všechny své původní vlastnosti - dokonce i barevnost (!), lze provést kompletní textilně - technologický rozbor International Dunhuang Project: sekce konzervace: servation videa z konzervací:

11 Ujgurská autonomní oblast, Čína, nálezy z doby bronzové.

12 -Archeologické muzeum v Popu (Ferganská dolina, Uzbekistán) chráněno Unescem - hrobky ze 6. stol. n. l. - zásady práce s organickými materiály během výzkumu: roušky, respirátory, rukavice (nejlépe gumové), šetrná manipulace, uložení ve stabilizovaném prostředí Foto nahoře: sovětští vědci zkoumají pozůstatky rákosových rakví s ostatky pohřbených přímo v hrobové komoře. Archeologické muzeum v Popu. Foto vpravo: pohled na archeologickou expozici v muzeu v Popu.

13 Permafrost Odkrývání kurhanu č. 5. v Pazyryku. Nálezová situace v kurhanu č. 2. v Aržanu.

14 Hunské oděvy z kurhanů v Noin Ula (2. stol. n. l.), nahoře kalhoty, vpravo ženský kabátec.

15 Vlhké prostředí -nálezy z mokřadů (severní Německo, Dánsko, Švýcarsko) - hrobových komor, do kterých pronikla spodní voda (Poprad) - jímky, studny (Praha, Plzeň atd) atp. - Tkanina si zachovává mnoho původních vlastností, je však křehčí - konstantní vlhkost, nepřístup vzduchu, světla, působení půdních kyselin. Neolitická tkanina, nákolní osada Robenhausen, okolo 3000 př. n. l.

16 Sukně z Egtvedu, doba bronzová, Dánsko NM. Žena z Huldremose, doba římská, Dánsko Národní muzeum.

17 Otisky keramika, mazanice, kov -jsou specifickým fenoménem, který nám dokládá znalost textilního řemesla v obdobích, kdy ještě nenastoupila výroba kovu a s ním i možnost dochování vlastních tkanin díky korozním procesům - vzniklé před vlastním vypálením keramiky -otisky šňůr, sítí a textilních obalů sloužících k lepší manipulaci s nádobou (např zavěšení v obydlí aj.).

18 Korozní procesy mineralizace vláken -při odkrývání v terénu patrné charakteristické zabarvení oxidem železa lze očekávat textil nebo jiný organický materiál (kůže, srst) -Ionty těžkých kovů prostupují vláknem a zabraňují popř. zpomalují rozklad organických látek. V případě koroze železa se jedná o metamorfózu vlákna téměř úplná mineralizace. -jen zřídka kdy se zachová buněčná struktura a charakteristické prvky vlákna pro určení textilní suroviny. Technologický rozbor možný. Nahoře: poškození vláken agresivní korozí železa. Po čištění 10ti procentním roztokem Chelatonu (komplexon III.). Zvětšeno 400x. Foto Poppová Urbanová, Březinová. Vlevo: pohled na vnitřní stranu hlavice spony (Světec u Bíliny), koroze v okolí původního železného vinutí. Foto Poppová Urbanová K., detail Belaňová P. Dole: další ukázky typických předmětů, na kterých se dochovávají zbytky textilu: součásti opasku (Záluží, Libice nad Cidlinou, foto L. Káchová, Poppová Urbanová K.).

19 -s rozvojem výroby kovu a spolu se zařazením kovových předmětů do hrobového inventáře přichází nový fenomén: dochování textilu díky korozním procesům -nejčastější způsob dochování textilu z období prehistorie a protohistorie Vlevo a vlevo nahoře detail tkaniny pokryté patinou z bronzového kroužku, součásti opaskové garnitury. Dole detail rámečku přezky (Libice nad Cidlinou). Pohled na bronzovou nádobu (Řepov), na jejímž povrchu ulpělo množství organických pozůstatků. Foto L. Káchová.

20 Průzkum textilu v laboratoři základní terminologie a metodologie výzkumu - terénní výzkum -základníošetření, konzervace - technologický rozbor textilu -určení textilní suroviny - určení původních barviv - vhodné uložení, preventivní konzervace - vystavování

21 Stav výzkumu archeologického textilu v zahraničí Centre for Textile Research, Dánsko. Založeno při Kodaňské universitě, Humanitní fakultě, výzkumný program Provádí výzkum a experimenty (ve spolupráci s experimentálním centrem Lejre) v oblasti archeologického a historického textilu se zvláštním zřetelem k vývoji prehistorických textilních technik a oděvu v Dánsku. Pořádá mezinárodní konference (NESAT 2008). Vydává periodikum ATN (viz níže) a jiné odborné publikace. Drobné výzkumy a zprávy publikuje na webových stránkách zdarma ke stažení. CIETA Centre International d Etudes des Textiles Ancienes, Francie. Mezinárodní organizace založená roku 1954, se sídlem v Lyonu, při Musée des tissus anciennes, kde je také odborná knihovna. Zabývá se výzkumem archeologického a historického textilu, vývojem odborného jazyka a metodologie pro jeho průzkum a následnou konzervaci. Pořádá 2x ročně odborné kurzy (Session techniques), konference a vydává odborná periodika(1x ročně bulletin a 2x ročně gazettes, viz níže). Abegg stiftung, Švýcarsko. Založeno roku Instituce má několik úkolů: shromažďovat a studovat historický textil, vytvářet a používat nejmodernější konzervační postupy, prezentovat sbírky veřejnosti a vydávat odborné publikace. Je zaměřena na výchovu nových odborníků konzervátorů a restaurátorů textilu. Vlastní rozsáhlou odbornou knihovnu. Základní periodika a internetové odkazy k tématu: Archeological Textile Newsletter: od roku 1985,od 2008 vydáván CTR,vychází 1x za dva roky(nesat) Bulletin du CIETA zasíláno členům, ostatní na objednávku cieta@lyon.cci.fr. Experimentální centrum Lejre:

22 Stav výzkumu archeologického textilu v Čechách Průzkum archeologického textilu je relativně mladou disciplínou, dost často opomíjenou. V Čechách neexistuje jediné specializované pracoviště na průzkum archeologického textilu, vývoj a metodologii nových postupů. Ateliéry restaurování starého textilu, Správa Pražského hradu, Oddělení uměleckých sbírek, Praha. PhDr. Milena Bravermanová Výzkum, konzervace a restaurování textilu ze sbírek Pražského hradu zvláštní zřetel na tkaniny z královských hrobů, raný vrcholný středověk. Výzkumu textilu se dále věnují: Konzervátorské dílny, ARÚ AV ČR Praha, v.v.i.. PhDr. Helena Březinová, PhD. Výzkum a konzervace archeologického textilu, specializace raný středověk. Katedra praktické a experimentální archeologie, Universita Hradec Králové ( experimentální centrum Všestary), Katedra textilních technologií, Technická universita Liberec (ověřování výskytu textilu v mladém paleolitu), Uměleckoprůmyslové muzeum, Praha (Ing. Samohýlová), ojedinělé expertízy odborná pracoviště VŠCHT (Ing. Novotná) atd. Základní literatura a internetové odkazy k tématu: Bravermanová, M. - Kobrlová, J. 1992: Archeologický textilní fond na Pražském hradě, in: Archeologia historica 17, : Textil nejstarších Přemyslovců, in: Sommer, P. (ed.), České země v raném středověku, Březinová, H. 1997: Doklady textilní výroby v století na území Čech, Moravy a Slovenska, in: Památky archeologické LXXXVIII, Praha, a: Die Textilorschung in der Tschechischen Republik, in: Archeological Textile Newsletter 22 (1996), 11-14, b: Bibliografie prací PhDr. M. Kostelníkové,in: Archeologické rozhledy 48/2(1996), 334. Kostelníková, M. 1972a: Textilní nálezy z Mikulčic, Přehled výzkumů za rok 1971, Brno, Pleinerová, I : Zu den vor- und frühgeschichtlichen Textilfunden auf dem Gebiet der Tschechischen Republik. Problematik des Versuchsprogrammes,in: Textiel van 4000 voor tot 1500 nad.., Eindhoven,

23 Textilně technologický rozbor Technologický rozbor: -určení vazby (plátnová, keprová, atlasová) na základě odborné terminologie vypracované mezinárodní organizací CIETA. Pokud není zřetelné okem, popř. lupou, provádí se mikroskopické snímkování. - určení dostavy (tz. počet nití na 10 mm, dříve používán tvar na cm čtvereční). Zapisováno ve tvaru např. 12/14, popř / určení torze neboli zákruty nití, popř. skaných nití. Zákrut může být Z nebo S. - metrický popis - fotografická a kresebná dokumentace - kresebná dokumentace Základní literatura k tématu: C.I.E.T.A. 1979: Vocabulaires techniques textiles, Lyon. C.I.E.T.A : Tracés techniques (Illustration des Notes Techniques).

24 Fotografická dokumentace - mikroskopické snímkování a měření Snímkování pomocí mikroskopu a digitálního fotoaparátu (Olympus BZX9, Olympus), vyhodnocení a měření pomocí speciálních programů (např. QuickPhoto atd.), NM Praha.

25 Nahoře: Prosvětlovací mikroskop, zvětšení vlákna 400x. Nahoře: Klasický mikroskop, zvětšení 8x, foceno digitálním fotoaparátem. -klasický mikroskop (textilně technologický rozbor) - elektronový mikroskop (textilně - technologický rozbor, určování textilní suroviny) - prosvětlovací mikroskop (určování textilní suroviny) Nahoře: Elektronový mikroskop, skenování povrchu vlákna.

26 -někdy pořizovány pozitivní otisky (modelína) - mikroskopické snímkování nutností - možnosti textilně technologického rozboru jsou omezené, výsledky mohou být sporné Schlabow, K. 1960: Abdrücke von Textilien an Tongefässen der Jungsteinzeit, Jahresschrift für Mitteldeutsche Vorgeschichte 44, Černčice, doba římská, Muzeum Cheb.Foto L. Káchová

27 3 D scanování

28 Kresebná dokumentace technická kresba Nahoře: schéma principu tkanice utkané na destičkovém stávku. Vlevo: překresba plátnové vazby. -schéma vazby - schéma torze - schéma pracovního postupu - několik variant (schématická kresba, technická kresba)

29 Určování textilní suroviny -Nedestruktivní snímání otisků - zkoumání pod elektronovým mikroskopem, scanování povrchu. Určení na základě charakteristické morfologie, srovnávací databáze (Kriminalistický ústav Praha). Vlákno nesmí být poškozeno, např. korozí. Délka 3 5 mm. -Destruktivní odběr vzorků zkoumání v prosvětlovacím mikroskopu - infračervená mikrospektroskopie Základní literatura k tématu: Adrianes, A. 2005:Non-destructive analysis and testing of museum objects: An overview of 5 years research, Spectrochimica Acta B 60, Cardamone, J. M. 1991: Application of nondestructive FTIR spectroscope for identification of textile materials. In: The scottish society for conservation and restoration (ed.), Paper and Textiles. The common grand, Preprints of the conference held at the Burrell Collection 1991, Edinburgh 1991, Cooke, W. D. Wild, J. P. Cork, C. R. Fang-Lu, L. 1990: The Characterisation of Archeological Textile Fibres Using Advanced Image Analysis Software, in: Archeological Textile Newsletter 18/19 (1990), Farke, H. 1986: Freileitung und Identifizierung von mineralisierten Geweberesten auf archäologischen Artefakten, in: Arbeitsblatt für Restauratoren 23/10 (1990), Janaway, R. C. 1983: Textile Fibre Characteristics preserved by metal Corrosion: The Potential of S. E. M. Studies, in: The Conservator 7 (1983), Koch, P. A. 1960: Mikroskopische Untersuchung der Faserstoffe, in: H. Sommer, Fr. Winkler(Hrsg.), Handbuch der Werkstoffprüfung, Band V. Die Prüfung der Textilien, Berlin/Göttingen/Heidelberg 1960,

30 Snímkování prosvětlovacím mikroskopem - (zvětšení okolo 300x) přesné určení vlákna na základě srovnání s databází vláken (např. Kriminalistický ústav Praha) -nutnost zachování buněčné struktury vlákna, při dochování textilu díky korozním procesům problematické určení - příprava vzorku: zvolení vhodného místa, odebrání vzorku pomocí preparačních pomůcek (jehla, skalpel, pinzeta), uložení mezi podkladové a krycí sklíčko (s/bez odstáté vody), při transportu fixovat vlna hedvábí konopí bavlna

31 Infračervená mikrospektroskopie Infračervená spektroskopie je absorpční spektroskopií. Každá chemická vazba mezi atomy ve vzorku pohlcuje (absorbuje) dopadající infračervené záření v závislosti na energii svého vibračního pohybu. Pohlcená energie dopadajícího záření se ve spektru projeví absorpčním pásem, jehož poloha na ose x (tj. poloha na ose vlnočtů) je specifická pro typ chemické vazby, tj. pro dané chemické složení vzorku. Tato měřicí metoda dovoluje identifikovat chemické složení vzorku na základě vyhodnocení IR spekter, resp. polohy absorpčních pásů ve spektru. Infračervená spektroskopie je metodou srovnávací, tzn. IR spektrum je vyhodnoceno na základě srovnání reálných spekter se spektry standardů uložených v knihovně spekter. Reálné IR spektrum je superpozicí spekter všech složek analyzované směsi. Potom je identifikace založena na prostém vyhodnocení poloh analytických absorpčních pásů s využitím diferenčních spekter, případně derivačních spekter a zkušenosti chemika analytika. Kontakt: Ing. Miroslava Novotná, CSc., centrální laboratoře, VŠCHT Praha

32 Určování původních barviv. - barevnost vesměs ovlivněna oxidací kovu, půdními podmínkami aj. (většinou hnědavá barva) -téměř nemožné určit na zkorodovaném textilním fragmentu původní barvivo - lze použít metodu IČ spektroskopie, v Čechách se neprovádí ani určování původních barviv, analýzy v zahraničních institucích - odběr vzorků: pomocí preparačních pomůcek, uložit do skleněných nebo plastových zkumavek Základní literatura k tématu: Gillard, R. D. et al. 1994: The detection of dyes by FTIR microscopy. Studies in Conservation 39 (1994), Walton, P. Taylor, G. W. 1991: The Characterisation of dyes in textiles from archaelogical excavations. Chromatography and Analysis 17 (1991), 5 7.

33 Interpretace -textilní fragmenty často bez bližšího určení jejich velikost je nepředurčuje k tomu, aby se na nich zachovaly viditelné a jednoznačné prvky k zařazení k součásti oděvu nebo oděvní součásti. - nutná komparace s nálezovou situací kde byl textil uložen, v jakém vztahu je k jiným nalezeným předmětům, k tělu, jaké bylo zbarvení půdy okolo atd. atp. - analogické nálezy Praha Podbaba, doba stěhování národů, NM Praha.

34 Rekonstrukce oděvu pomocí archeologie

35 Rekonstrukce oděvu za jakými účely? Rekonstruované oděvy pro expoziční účely vlevo oděvy římského obchodníka a Germána pro výstavu On the Borders of East and West v Národním muzeu v Budapešti (Maďarsko), vpravo rekonstruovaný oděv velmože z Gommern pro potřeby stálé expozice muzea v Halle (Německo).

36 Rekonstrukce oděvu krok za krokem - přímé archeologické nálezy textilu a oděvů - největší vypovídací hodnota, ovšem nejméně častá možnost - nálezy předmětů souvisejících s oděvem - jedná se o funkční, ale i dekorativní součásti šatu (různé spony, přezky, závěsky aj.), bojovnické výbavy atd. - nálezy předmětů souvisejících s textilní výrobou např. tkací destičky, pletací jehly aj. dokládají rozšířenost té či oné textilní techniky, která mohla být používána k tvorbě nebo výzdobě oděvu - ikonografické prameny - malířství, sochařství, drobné umění, je potřeba vždy brát v úvahu faktor stylizace (např. typ Barbar v římském umění), ornamentalizace, nevypořádání se s perspektivou atd. - písemné prameny klima (teplá léta - chladné zimy, dlouhotrvající deště atd.), lokální tradice a odlišnosti v odívání, hospodářství (vlna, len, místní produkce tkanin), rozvrstvení společnosti (identifikace jedince související s typem oděvu) - experiment - ověření funkčnosti oděvu nebo jeho součástí

37 Rekonstrukce oděvu na základě ikonografických pramenů Rekonstrukce oděvu na základě ikonografických pramenů. Vpravo: nástěnná malba z ostrova Théra (Řecko), doba bronzová. Vlevo: pokus o rekonstrukci ženských šatů.

38 Rekonstrukce oděvu na základě archeologických nálezů

39 Rekonstrukce na základě hrobových nálezů Vlevo nahoře: Výbava ženského hrobu, Krym(Ukrajina). Nález in situ. Vpravo: Rekonstrukce spon se závěsky. Vlevo nahoře: Nález hrobu ženy z Greding Grosshöbing (SRN). Vpravo dole: Vykradený kostrový hrob z Lužce nad Vltavou (ČR).

40 Vizualizace - prezentace Fotografická rekonstrukce v ateliéru - v plenéru Foto: G. Leite

41 -kresebná rekonstrukce oděvu - rekonstrukce střihu

42 Experiment -experimentální archeologie, výzkumná střediska (např. Centre for Textile Research) a archeocentra (např. Lejre) - living history - cílem je potvrzení nebo vyvrácení teorií o textilní výrobě (užívání text. nástrojů, časová náročnost výroby atd.)

43 Ostatní zajímavé internetové odkazy: Musée des Tissus et Arts décoratifs, Lyon: Národní muzeum, Dánsko: Universita v Kodani, kursy experimentální archeologie: Web livinghistory, Velká Británie: Exar: Exarc: Archeoskanzeny:

44 Děkuji za Vaši pozornost. Mgr. Kristýna Urbanová,
