1. Instrukce 1.1 Obecny popis 1.2 Rozhraní těla fotoaparátu 1.3 Komponenty a funkce fotoaparátu

Transkript

1

2 Obsah 1. Instrukce Obecný popis Rozhraní kamery Komponenty a funkce fotoaparátu Zobrazení informací o fotografování Stručný přehled pro kartu SIM a signál Podporovaný formát Snadná obsluha Zdroj napájení Vložte kartu MICRO SD a SIM kartu Vstupte do režimu TEST Uživatelské nastavení Manuální snímání Zobrazení obrázků nebo videí Zapnutí a zapnutí do režimu zapnutí Vypnutí Pokročilé operace Menu nastavení Nastavení fotografie Nastavení videa Systémové nastavení Nastavení nabídky MMS Nastavení nabídky SMTP Nastavení MMS/SMTP Příprava Nastavení MMS Nastavení SMTP Příkazové kódy pro SMS Upozornění... 8 Dodatek Ⅰ: Seznam součástí... 8 Dodatek Ⅱ: Technická specifikace... 9

3 1. Instrukce 1.1 Obecny popis Tento digitální trailový fotoaparát s funkcí MMS (vestavěná anténa) může pracovat automaticky den a noc. To může být vyvoláno jakýmkoli pohybem člověka (nebo zvířat) v určitém oblasti sledované snímačem pohybu a poté automaticky pořizuje snímky (až 12M pixelů) nebo zaznamenává 1080p nebo HD videoklipy. Během dne začne brát barevné fotografie a video, dokud světlo nestačí, pak to začne fotografovat monochromatické fotografie a video. Podporuje 2G / GSM / MMS / SMTP / SMS. A je vodotěsná IP Rozhraní těla fotoaparátu Má následující rozhraní: konektor USB, slot pro karty MICRO SD, karta Miro SIM slot, výstup TV a externí napájecí konektor DC. 1.3 Komponenty a funkce fotoaparátu 1) 2palcový barevný LCD displej 2) Tlačítko Shot 3) Tlačítko OK 4) Spínač napájení 5) Konektor USB 6) Zásuvka pro kartu Micro SD (karta není součástí) 7) Tlačítko Replay 8) Tlačítko nabídky 9) Levé tlačítko 10) Tlačítko Nahoru 11) Tlačítko dolů 12) Pravé tlačítko 13) Reproduktor (nepodporuje) 14) Zásuvka pro kartu SIM (karta není zahrnuta) 1

4 2. Režim fotoaparátu 1. SD Karta 3. Velikost snímku 5. Stav baterie 4. Síla signálu 6. SIM Karta 7. Datum (M:D:Y) 8. Čas (H:M:S) 9. Dostupný obrazový prostor 1.5 Stručný přehled pro kartu SIM a signál K dispozici jsou dvě ikony karty SIM. To znamená, že SIM karta je vložena a může fungovat dobře. To znamená, že síťový signál na vašem místním místě je velmi dobrý. 1.6 Podporovaný formát Položka Format Foto JPG Video AVI 2. Snadná obsluha 2.1 Zdroj napájení Pro napájení fotoaparátu je zapotřebí 4 nebo 8 baterií AA. (Baterie nejsou součástí dodávky) Mohou být použity následující baterie s výkonem 1,5V: 1. alkalické baterie s vysokou hustotou a vysokou účinností (doporučeno) 2. Nabíjecí alkalické baterie 3. Nabíjecí NiMH baterie Při testování se fotoaparát automaticky vypne, aby šetřil energii, pokud se neprovede během 3 minut; mohl by být probuden všemi detekcemi pohybu. Při nízké spotřebě se fotoaparát automaticky vypne. Baterie prosím vyměňte včas. 1.4 Zobrazení informací o fotografování Když se hlavní vypínač přepne do polohy TEST, zobrazí se informace o snímku na displeji. 2

5 2.2 Vložte kartu MICRO SD a SIM kartu Vložte kartu MICRO SD a kartu SIM do slotu pro kartu. (Karta není zahrnuta) Pokud používáte funkci MMS / , vložte SIM kartu správně do slotu SIM karty. 2.3 Vstupte do režimu TEST Přepněte hlavní vypínač do polohy TEST pro vstup do režimu TEST. Tam jsou nějací funkce v režimu TEST: uživatelské nastavení, ruční zachycení, náhled Nastavení uživatele Stiskněte tlačítko MENU. Fotoaparát lze nastavit (režim, interval, rozlišení obrazu, video rozlišení a délka, atd.) podrobné operace budou popsány v následující kapitole Manuální zachycení Stiskněte tlačítko Shot pro ruční zachycení fotografií nebo nahrávání videa Zobrazení obrázků nebo videí Existují dva způsoby, jak zobrazit zachycené snímky nebo videa: 1. LCD displej na kameře 2. Televizní monitory, které se připojují k fotoaparátu pomocí kabelu televizoru Stisknutím tlačítka REPLAY zobrazíte zachycené soubory, na obrazovce LCD nebo televizním monitoru se zobrazí nejnovější obraz. Stiskněte UP pro zobrazení posledního a stiskněte tlačítko DOWN pro další. Stiskněte levé tlačítko pro přehrání videa, opět pro pozastavení. Pro ukončení stiskněte tlačítko OK. 2.4 Zapnutí a zapnutí do režimu ON Před zapnutím věnujte pozornost následujícím položkám: 1. Nepřipojujte přímo zdroj světla. Mohou způsobit falešné spouštěče 2. Výška od země k umístění by měla být 1-2 metry. Například výška pro zachycení jelenů. Po zapnutí fotoaparátu začne blikat červená kontrolka přibližně 10s. 10s je čas vyrovnávací paměti před automatickým zachycením, např. pro zavírání a zamykání spodního krytu, upevnění fotoaparátu na strom a vyjíždění. 2.5 Napájení vypnuto Posunutím vypínače do polohy OFF vypněte fotoaparát. Z tohoto důvodu vyjměte baterii, pokud nebudete fotoaparát delší dobu používat. 3. Pokročilé operace Tato kapitola vysvětluje, že nastavení uživatele lze provést pouze v režimu TEST a je zapotřebí dálkové ovládání. 3

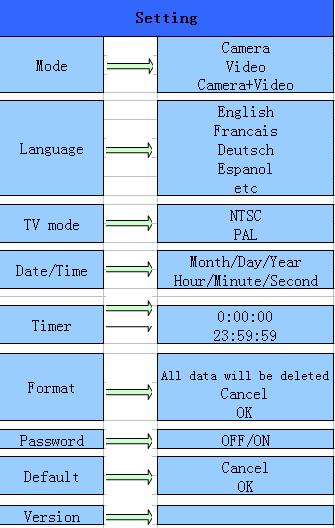

6 3.1 Nabídka nastavení Stiskněte tlačítko MENU, pokud je fotoaparát v režimu TEST. Nabídka nastavení se zobrazí na displeji LCD nebo na externím televizním monitoru Nastavení fotografie Nastavení videa 4

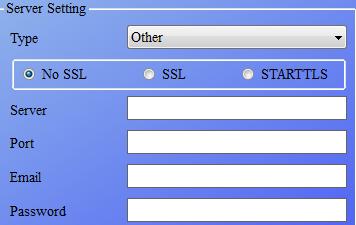

7 3.1.3 Systémové nastavení Nastavení nabídky MMS Nastavení nabídky SMTP Tato kamera může okamžitě odesílat obrázky na mobilní zařízení uživatele pomocí metody MMS. Takže před použitím této funkce musí uživatel dokončit nastavení mms v MMSCONFIGu. 5

8 3.2 Nastavení MMS / SMTP Příprava 1. Služba mobilního operátora 2G / GSM 2. formát 2 GB + karta MICROSD nebo SD 3. počítač (Vista, Windows 7, systém Windows 8) 4. 1x SIM karta bez zámku PIN 5. Karta SIM by měla být schopna odesílat obrázky prostřednictvím sítě 2G / GSM / GPRS / MMS 6. Napájení 6 V (4 nebo 8 baterií AA nebo vstupní napájení 6V) 7. Program MMSCONFIG na CD 8. Uživatelé se musí zeptat poskytovatele 2G MMS (APN + Account + Password, MMSC + IP + PORT) nebo zjistit tyto informace na domovské stránce poskytovatele. 9. 2G GPRS data pro nastavení SMTP od poskytovatele (APN + Account + Password)10. Odesílatel info serveru (server + port + + heslo) Nastavení MMS: 1. Vložte kartu a kartu SIM do fotoaparátu, vložte baterie do vačky, zasuňte anténu do zásuvky a poté fotoaparát přepněte do testovacího režimu. Zkontrolujte, zda je na obrazovce fotoaparátu zobrazena lišta signálu a SIM karta. Potom připojte fotoaparát k počítači pomocí dodaného CD kabelu USB k počítači, otevřete jej a poté dvakrát klikněte 2. Vybrat nebo v, jít na vyberte 3. Vložte a 4. Vyplňte a nebo 5. Jít na vyberte 6. Klikněte tlačítko a uložte do Parameter.dat na MICROSD kartu 7. Připojte kabel USB z fotoaparátu 8. Běžte na v nabídce fotoaparátu zkontrolujte, zda je podmnožina shodná s výše uvedeným nastavením 9. Zapněte fotoaparát do režimu zapnuto SMTP nastavení 1. Vložte kartu a kartu SIM do fotoaparátu, vložte baterie do vačky, zasuňte anténu do zásuvky a poté fotoaparát přepněte do testovacího režimu. Zkontrolujte, zda je na obrazovce fotoaparátu zobrazena lišta signálu a SIM karta. Poté připojte fotoaparát k počítači pomocí dodaného kabelu USB k počítači a otevřete jej a dvakrát klikněte na 2. Vybrat nebo, Jít do tabulky a vyberte 6

9 3.Vložit všechny 4. Vyplňte ové informace odesílatele a 5. Jít do tabulky a vyberte 6. Klik a uložte soubor Parameter.dat na MICROSD kartu 7.Připojte kabel USB z fotoaparátu 8. Jít do nabídky a zkontrolujte, zda je podmnožina shodná s výše uvedeným nastavením 9. Zapněte fotoaparát do režimu zapnutí 3.3 Příkazový kód SMS mms / smtp je třeba nastavit v režimu "on" ještě před použitím příkazu sms *500* Vyfotit (Může fungovat jak v režimu mms, tak v režimu smtp) * 505 * fotografujte a pošlete mobilnímu uživateli, který posílá sms sim ve fotoaparátu pošle obrázek do mobilního nebo smtp u, když dostanete příkaz * 505 *, bez ohledu na režim MMS nebo smtp. Ale sim bude posílat MMS na mobil, který pošle sms, když fotoaparát jen v režimu mms * 520 * Zkontrolujte velikost snímku a stav baterie (Může pracovat jak v režimu mms, tak v režimu smtp) sim bude posílat celkem jpg: volný prostor: úroveň baterie: při příjmu * 520 * příkaz * 530 * Zapněte fotoaparát (Může pracovat jak v režimu mms, tak v režimu smtp) sim bude pošle spustit příkaz Start OK při příjmu * 530 * * 531 * přepněte fotoaparát do režimu spánku (Může pracovat jak v režimu mms, tak v režimu smtp) Sim bude po odeslání příkazu * 531 * odeslat Stop OK 7

10 4. Upozornění Pracovní napětí fotoaparátu je 6,0 V. Prosím, odblokujte a zformátujte kartu Micro SD. Vložte kartu Micro SD, když je vypínač v poloze OFF. Nevkládejte ani nevyjímejte kartu Micro SD, když je vypínač v poloze ON (zapnuto). Zajistěte plné napájení při upgradu firmwaru, jinak by mohl proces upgradu zastavit. Vzhledem k tomu, že se komunikační sítě mohou lišit, nemůžeme zaručit, že 100% MMS a GPRS mohou fungovat dobře DodatekⅠ: Seznam dílů Název dílu Množství Digitální kamera 1 Bezdrátový ovladač 1 Anténa 1 USB kabel 1 TV kabel 1 Uživatelský manuál 2 QSG 1 CD Montážní držák 1 1 8
