Digitální dveřní kukátko s kamerou HQS 708

Transkript

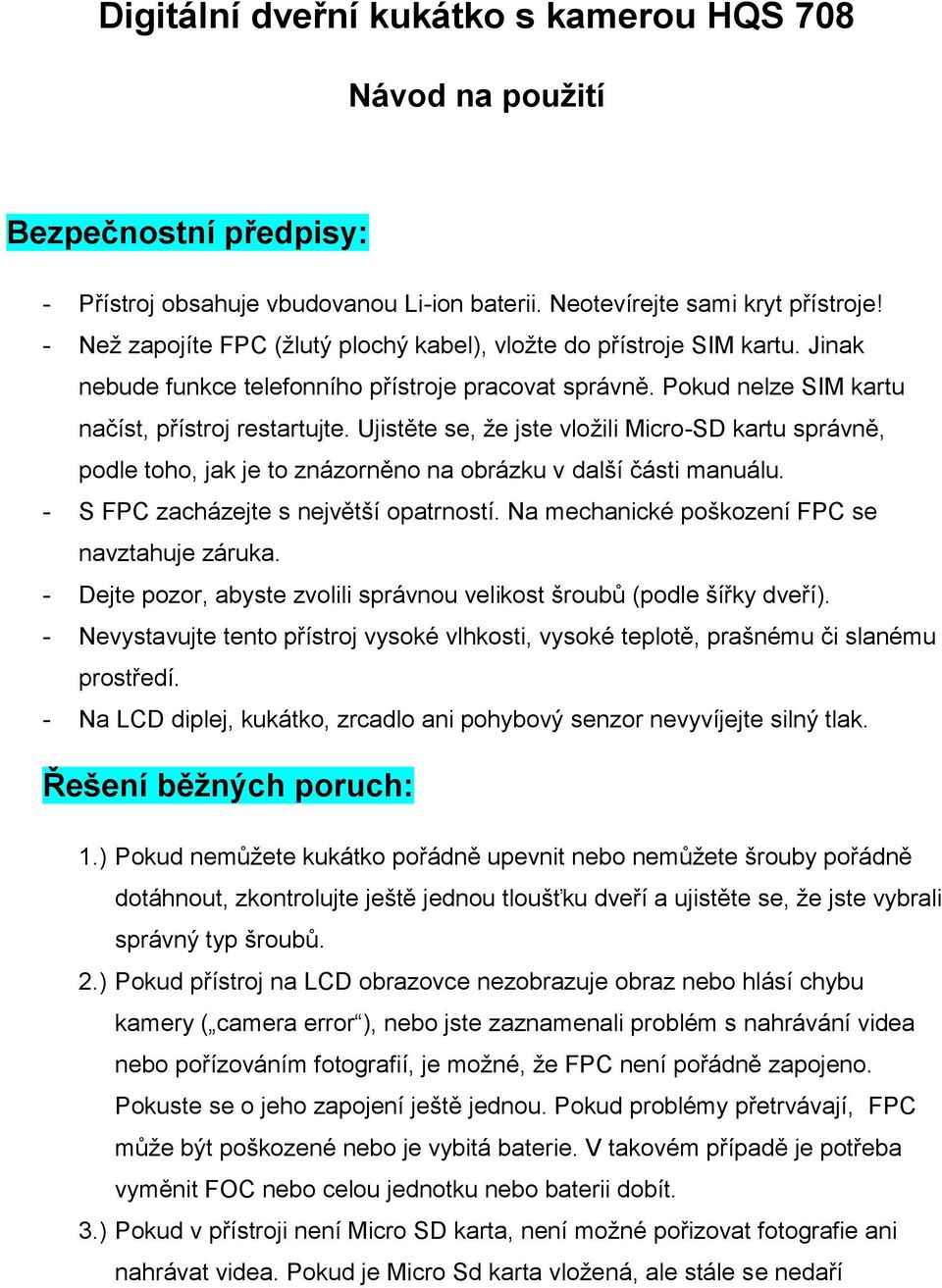

1 Digitální dveřní kukátko s kamerou HQS 708 Návod na použití Bezpečnostní předpisy: - Přístroj obsahuje vbudovanou Li-ion baterii. Neotevírejte sami kryt přístroje! - Než zapojíte FPC (žlutý plochý kabel), vložte do přístroje SIM kartu. Jinak nebude funkce telefonního přístroje pracovat správně. Pokud nelze SIM kartu načíst, přístroj restartujte. Ujistěte se, že jste vložili Micro-SD kartu správně, podle toho, jak je to znázorněno na obrázku v další části manuálu. - S FPC zacházejte s největší opatrností. Na mechanické poškození FPC se navztahuje záruka. - Dejte pozor, abyste zvolili správnou velikost šroubů (podle šířky dveří). - Nevystavujte tento přístroj vysoké vlhkosti, vysoké teplotě, prašnému či slanému prostředí. - Na LCD diplej, kukátko, zrcadlo ani pohybový senzor nevyvíjejte silný tlak. Řešení běžných poruch: 1.) Pokud nemůžete kukátko pořádně upevnit nebo nemůžete šrouby pořádně dotáhnout, zkontrolujte ještě jednou tloušťku dveří a ujistěte se, že jste vybrali správný typ šroubů. 2.) Pokud přístroj na LCD obrazovce nezobrazuje obraz nebo hlásí chybu kamery ( camera error ), nebo jste zaznamenali problém s nahrávání videa nebo pořízováním fotografií, je možné, že FPC není pořádně zapojeno. Pokuste se o jeho zapojení ještě jednou. Pokud problémy přetrvávají, FPC může být poškozené nebo je vybitá baterie. V takovém případě je potřeba vyměnit FOC nebo celou jednotku nebo baterii dobít. 3.) Pokud v přístroji není Micro SD karta, není možné pořizovat fotografie ani nahrávat videa. Pokud je Micro Sd karta vložená, ale stále se nedaří

2 pořizovat fotografie, zkuste kartu vyjmout a znovu vložit. Pokud problém přetrvává, vyměňte Micro SD kartu za jinou. 4.) Pokud přístroj hlásí vybíjení baterie, včas ji dobijte. 5.) Pokud se přístroj zasekl nebo zamrzl, stiskněte tlačítko RESET ve spodní části přístroje. Technické parametry: Velikost vnitřní základní jednotky: Velikost vnějšá jednotky: Průměr dveřního kukátka: Tloušťka dveří: 155 x 76 x 22 mm 63 x 63 x 11 mm mm mm Poznámka: Tloušťka dveří mm = 25 mm šrouby Tloušťka dveří mm = 48 mm šrouby Tloušťka dveří mm = 70 mm šrouby Pokud jsou dveře tlustší než 95 mm, zakupte si vhodnou délku šroubu ve Vašem železářství. Provozní napětí: DC 5V Provozní teplota: - 10 C 55 C Rozlišení: 320*240 Provozní vlhkost: % Obrazový senzor: Baterie: Displej: 2M Pixelů Vbudovaná 2000mAh Li-ion baterie 3,2 HD dotykový LCD displej Zorný úhel: 120

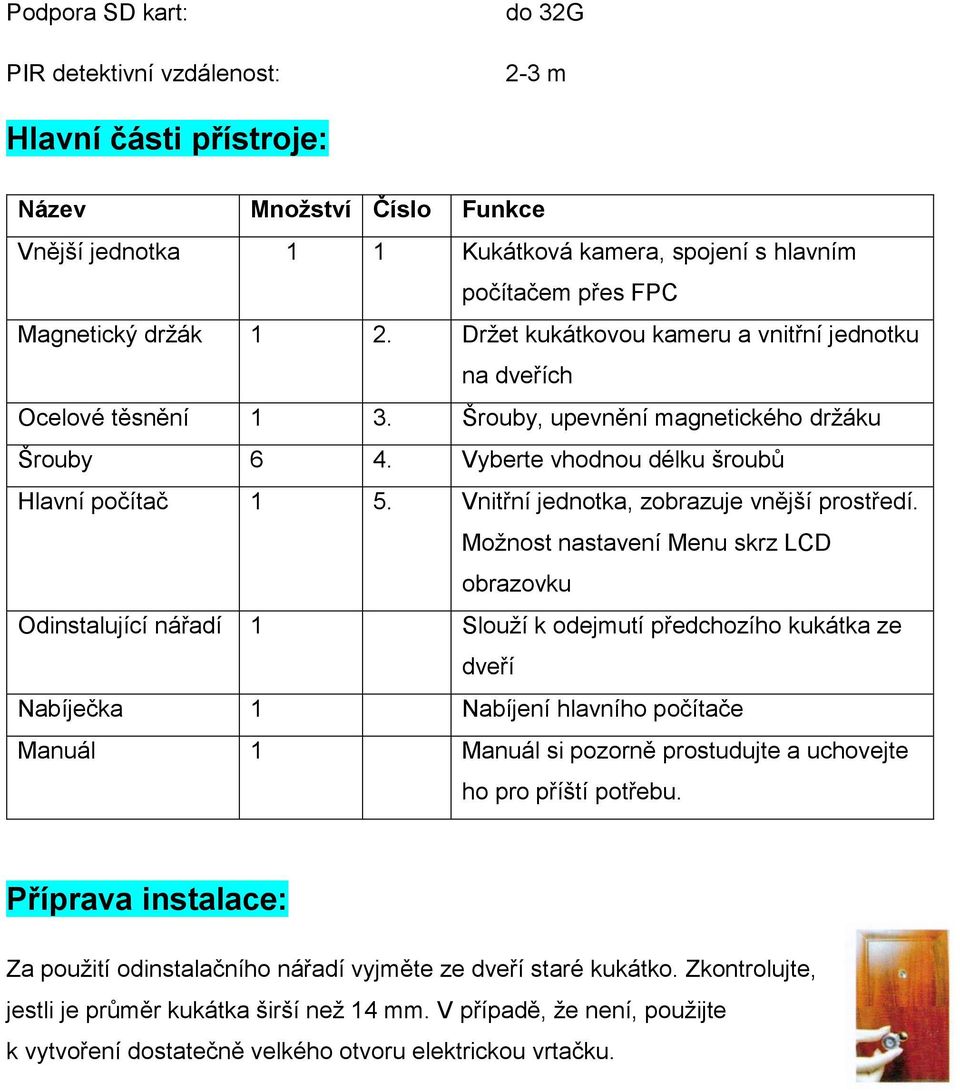

3 Podpora SD kart: PIR detektivní vzdálenost: do 32G 2-3 m Hlavní části přístroje: Název Množství Číslo Funkce Vnější jednotka 1 1 Kukátková kamera, spojení s hlavním počítačem přes FPC Magnetický držák 1 2. Držet kukátkovou kameru a vnitřní jednotku na dveřích Ocelové těsnění 1 3. Šrouby, upevnění magnetického držáku Šrouby 6 4. Vyberte vhodnou délku šroubů Hlavní počítač 1 5. Vnitřní jednotka, zobrazuje vnější prostředí. Možnost nastavení Menu skrz LCD obrazovku Odinstalující nářadí 1 Slouží k odejmutí předchozího kukátka ze dveří Nabíječka 1 Nabíjení hlavního počítače Manuál 1 Manuál si pozorně prostudujte a uchovejte ho pro příští potřebu. Příprava instalace: Za použití odinstalačního nářadí vyjměte ze dveří staré kukátko. Zkontrolujte, jestli je průměr kukátka širší než 14 mm. V případě, že není, použijte k vytvoření dostatečně velkého otvoru elektrickou vrtačku.

4 Postup instalace kukátka: 1.) Kukátková kamera 2.) Magnetický držák 3.) Těsnění 4.) Šrouby 5.) Vnitřní jednotka 1.) Vsuňte kameru do díry kukátka a protáhněte ním FPC kabel. Pokud je otvor příliš velký, vyplňte jej pěnou, kterou nalezne v balení. 2.) Provlečte FPC magnetickým držákem a ujistěte se, že značka TOP směřuje přímo nahoru. 3.) Provlečte FPC ocelovým kolečkem. Dávejte přitom pozor na polohu kolečka i drátu.

5 4.) Zasuňte ocelové kolečko do magnetického držáku tak, aby značka TOP (nahoru) a trojúhelníková značka směřovaly nahoru. 5.) Utáhněte první šroub. 6.) Utáhněte druhý šroub. 7.) Zkontrolujte pozici SIM karty tak, jak je to zobrazeno na fotografii. 8.) Vložte a upevněte SIM kartu. 9.) Připojte FPC k hlavnímu počítači.

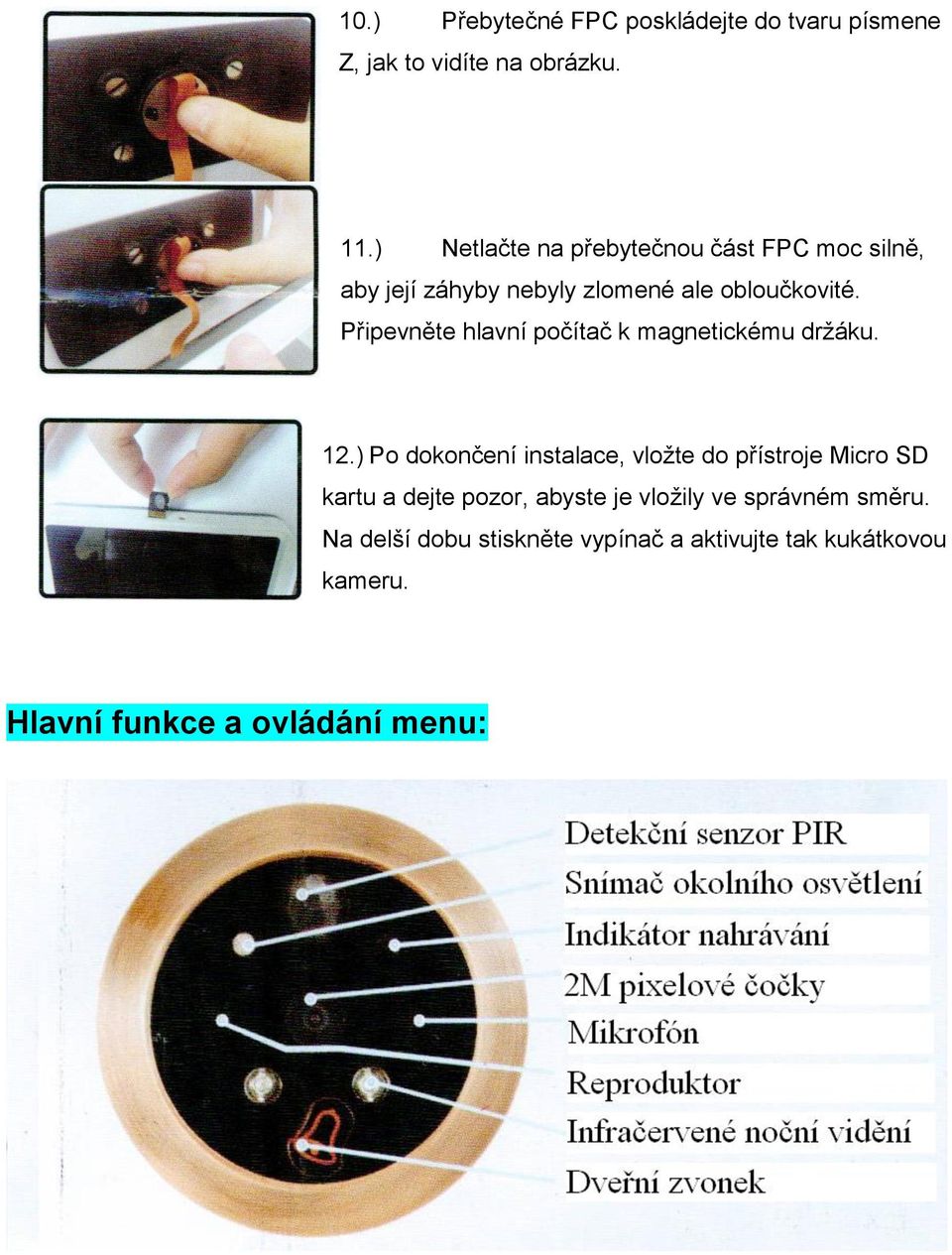

6 10.) Přebytečné FPC poskládejte do tvaru písmene Z, jak to vidíte na obrázku. 11.) Netlačte na přebytečnou část FPC moc silně, aby její záhyby nebyly zlomené ale obloučkovité. Připevněte hlavní počítač k magnetickému držáku. 12.) Po dokončení instalace, vložte do přístroje Micro SD kartu a dejte pozor, abyste je vložily ve správném směru. Na delší dobu stiskněte vypínač a aktivujte tak kukátkovou kameru. Hlavní funkce a ovládání menu:

7 Nabíjení: Zabudovanou Li-ion baterii nelze z přístroje vyjmout. Podporuje nabíjení pomocí připojené nabíječky, ale také pomocí power bank. Ujistěte se, že výstupní napětí je 5V. Tento produkt je prvním elektronickým kukátkem, které podporuje nabíjení pomocí power bank.

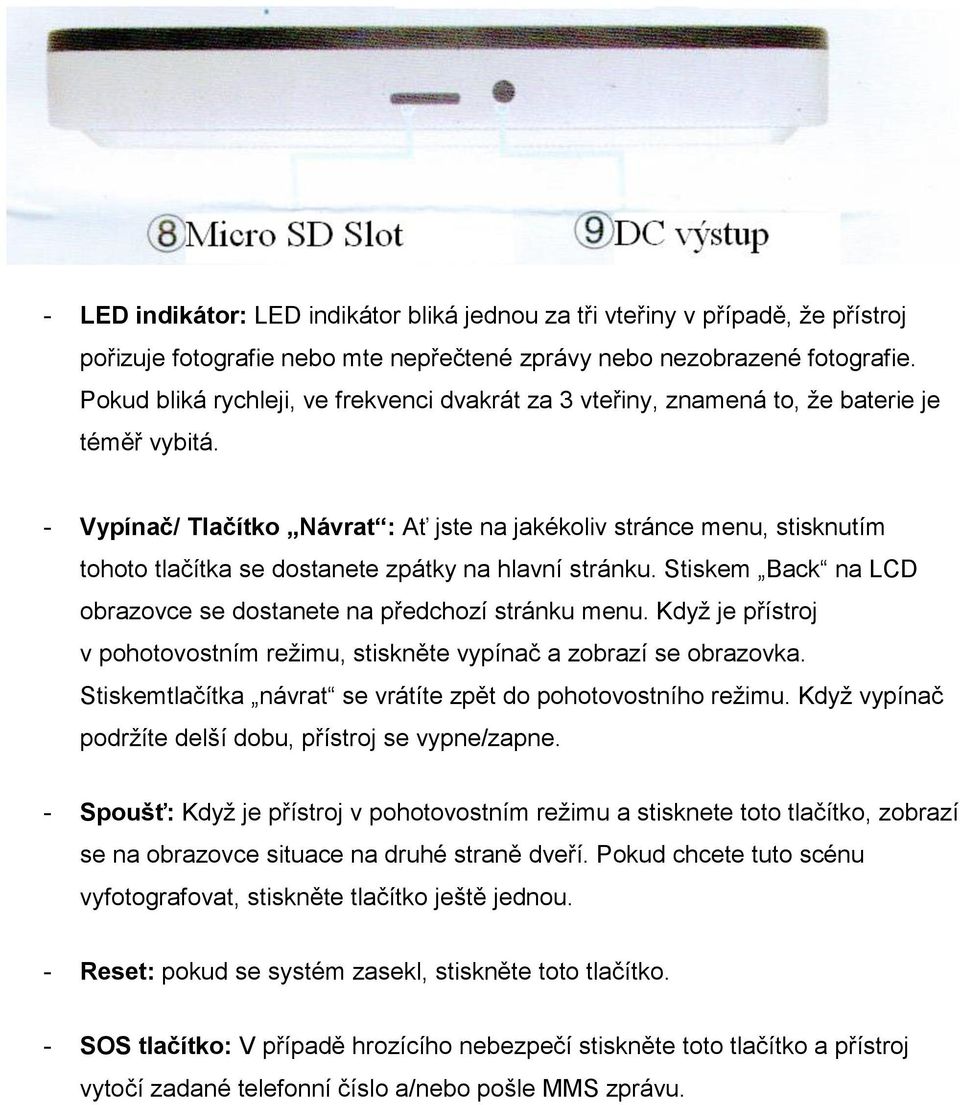

8 - LED indikátor: LED indikátor bliká jednou za tři vteřiny v případě, že přístroj pořizuje fotografie nebo mte nepřečtené zprávy nebo nezobrazené fotografie. Pokud bliká rychleji, ve frekvenci dvakrát za 3 vteřiny, znamená to, že baterie je téměř vybitá. - Vypínač/ Tlačítko Návrat : Ať jste na jakékoliv stránce menu, stisknutím tohoto tlačítka se dostanete zpátky na hlavní stránku. Stiskem Back na LCD obrazovce se dostanete na předchozí stránku menu. Když je přístroj v pohotovostním režimu, stiskněte vypínač a zobrazí se obrazovka. Stiskemtlačítka návrat se vrátíte zpět do pohotovostního režimu. Když vypínač podržíte delší dobu, přístroj se vypne/zapne. - Spoušť: Když je přístroj v pohotovostním režimu a stisknete toto tlačítko, zobrazí se na obrazovce situace na druhé straně dveří. Pokud chcete tuto scénu vyfotografovat, stiskněte tlačítko ještě jednou. - Reset: pokud se systém zasekl, stiskněte toto tlačítko. - SOS tlačítko: V případě hrozícího nebezpečí stiskněte toto tlačítko a přístroj vytočí zadané telefonní číslo a/nebo pošle MMS zprávu.

9 Obrazovka: SOS tlačítko V jakémkoliv stavu přístroje můžete stisknout SOS značku na displeji nebo SOS tlačítko na hlavním počítači a přístroj vytočí nastavené telfonní číslo nebo na toto číslo pošle MMS zprávu. Číslo i nastavení SOS služeb si nastavíte přímo v přístroji. Číslo SIM karty, kterou máte v kukátku si v mobilu uložte, aby se nestalo, že Váš telefon bude zprávy nebo hovory blokovat. Mód Doma Když Vaše návštěva stiskne tlačítko zvonku, vnitřní jednotka zazvoní. Když je Automatická detekce PIR vypnutá, přístroj automaticky pořídí fotografii návštěvníka. Pokud je funkce automatické detekce zapnutá, záběr pořízen není. (Pozn.: Když na tuto ikonu kliknete, přepne se mód MSG a mód Mobilní telefon.) Mód MSG (zanechání zprávy):

10 Když Vaše návštěva zazvoní na zvonek, nabídne se jim po dalším stisknutí zvonku možnost zanechat zprávu. Přístroj ji nahraje a zůstane uložená na Micro SD kartě. Mód Mobilní telefon Poté, co Vaše návštěva zazvoní na zvonek, kukátko automaticky vytočí Vaše mobilní číslo a návštevník s Vámi může přímo mluvit, I když nejste doma. Poznámka: Jednotlivé módy můžete přepínat I na dálku. Pro Mód Doma zašlete na SIM kartu v kukátku SMS ve znění 01, pro MSG mód 02 a pro mód Mobilní telefon 03. Pokud si tyto příkazy nepamatujete, pošlete SMS v jekémkoliv znění a příkazy Vám budou zpětně odeslány SMS zprávou. Statut SIM karty Tato ikona Vám ukazuje stav SIM karty. Když je SIM karta aktivní, můžete volat a posílat SMS zprávy. Fotografie Vašich návštěv Za touto ikonou se vždy zobrazuje číslo,které značí počet neprohlédnutých fotografií. Když nemáte žádné nové fotografie, zobrazuje se nula. Když si chcete fotky prohlédnout, listujete mezi nimi stejně jako na smartphonu. Fotografie jsou uloženy pod jmeném odpovídajícím času a datu, kdy byly pořízené. (Např. IMG0059 ( ).jpg je název fotografie pořízené v 11:29) Zprávy od návštěv Tato funkce funguje a je ovládána stejně jako funkce Fotografie Vašich návštěv.

11 Rozhraní Menu: Kalendář Po kliknutí na tuto ikonu nastavíte čas a datum. Chytrý monitor Nastavte Capture induction time (zachycení indukčního času), Voice Alarm Time (čas hlasového alarmu), Monitor Sensitivity (citlivost monitoru), Cat Eyes Alarm Light (kočičí oči noční vidění) a Send MMS After Capture (poslat MMS po pořízení snímku). Poznámka: Pokud chcete dostávat MMS zprávy na Váš mobilní telefon, zapněte funkci MMS a automatické pořizování snímků, přičemž Vám bude naídnut 5vteřinový interval. Posílání MMS můžete vypnout I na dálku pomocá Vašeho mobilního telefonu.

12 Správce souborů Slouží k prohlížení a mazání videí, fotografií i jiných souborů z SD karty. Nastavení Nastavení času, data, displeje, nastavení zvonku, formátu obrázků, času nahrávání videa a obnovení původních nastavení. (Když obnovujete původní nastavení, zadejte heslo ) Informace o přístroji Instalační příručka, systémové informace, patentový copyright a kontaktní informace výrobce. Návrat Vrátí Vás zpátky na původní plochu.

13 Záruční list Informace o spotřebiteli Jméno: Adresa: Telefonní číslo: Informace o produktu Model č.: Sériové číslo: Datum zakoupení produktu: Informace o distributorovi Jméno: Adresa: Telefonní číslo: Poznámky: Přístroj byl schválen pro použití v zemích EU a je proto opatřen značkou CE. Veškerá potřebná dokumentace je k dispozici u distributora. Změny technických parametrů, vlastností, tiskové chyby vyhrazeny. Záruční a pozáruční opravy zabezpečuje distributor: Compex spol. s r.o., Palackého 105, Brno ve svém centrálním servisním středisku na výše uvedené adrese
