1 Elektrárny Řešení pro údržbu, renovaci, opravu a ochranu

2 Úvod Tento průvodce byl sestaven tak, aby poskytoval snadnou a rychlou pomoc profesionálům, kteří mají na starosti údržbu v elektrárnách a jde jim především o spolehlivost, dlouhou životnost a o snižování nákladů. Technici v elektrárnách dobře vědí, jak důležitá je spolehlivost zařízení a její předvídatelnost. Jsou zodpovědní za to, aby zařízení běželo nepřetržitě 24 hodin denně, 7 dní v týdnu, bez prostojů. Firma Henkel nabízí široké spektrum produktů Loctite, Hysol a Nordbak, které Vám pomůže s opravami, údržbou zařízení a se zkrácením prostojů. S pomocí této příručky je možné: Snadněji vybrat ten správný výrobek Loctite, který vám pomůže při servisu zařízení v elektrárnách Proaktivně čelit opotřebení u nového zařízení Přesně vybrat to nejvhodnější řešení opravy u opotřebovaných dílů Určit ten nejlepší výrobek pro Váš konkrétní servisní či opravárenský problém Naše nabídka pracovníkům elektráren a údržbářských firem: Specializovaný program údržby elektráren Praktické ukázky a poradenství ohledně aplikací produktů, technická podpora Školení o produktech a údržbě na místě Příručka Jak řešit problémy Národní distribuční síť Řešení Loctite pro údržbu klíčových zařízení v elektrárnách: Firma Henkel pomáhá zvyšovat efektivitu elektráren po celém světě tím, že specialistům poskytuje užitečné informace pro údržbu, opravu a renovaci hřídelů, čerpadel a převodek zařízení, která hrají v elektrárnách klíčovou roli. Požádejte o školení dle Vašich požadavků! Bližší informace naleznete na str.14 / 15. 2

3 Obsah Tepelné elektrárny Elekrárny na uhlí Elekrárny na zemní plyn Jaderné elektrárny Obnovitelné zdroje (energie) Vodní elektrárny Řešení Loctite : Loctite přehled produktů Loctite Jak na to v údržbě Většina zařízení je provozována v prostředí a pracovních podmínkách, které mají za následek opotřebení, erozi, korozi a úniky. Příručky pro opravy jsou dostupné pro následující aplikační oblasti a poskytují informace, tipy, triky, příklady aplikací a výběrové tabulky, které usnadní technikům v elektrárnách vybrat ten správný výrobek Loctite a získat profesionální výsledky. Pro tištěnou podobu těchto příruček nás neváhejte kontaktovat. Opravy převodovek Opravy hřídelů Opravy čerpadel

4 Elektrárny na uhlí Zařízení v elektrárnách na uhlí je provozováno ve velmi náročných podmínkách. Stroje a zařízení používané při manipulaci s uhlím a popelem, jako jsou např. systém na dopravu uhlí nebo podavače uhlí, jsou vystaveny obrovské erozi a působení těch nejvíce abrazivních materiálů, které se v elektrárně nacházejí. Tato příručka Vám pomůže snadno vybrat nejvhodnější produkt pro údržbu a servis Vašeho provozního zařízení Zařízení Problém Loctite řešení Dopravník uhlí Opotřebení násypky a místa předání Nordbak 7218 Proti opotřebení, Nordbak 7227 Keramický nátěr šedý (korečkový / pásový) Nestejnoměrné opotřebení hnací nebo napínací Hysol 3478 Superior Metal, Nordbak 7227 Keramický nátěr šedý kladky Montáž lisovaných a suvných uložení Loctite 641 Upevňovač Drtič uhlí Odřené shozy Nordbak 7218 Proti opotřebení, Nordbak 7228 Keramický nátěr bílý 3 Uhelna Opotřebení násypky a jejího uzávěru Nordbak 7218 Proti opotřebení, Nordbak 7228 Keramický nátěr bílý 4 Lepení keramických destiček Nordbak 7256 Lepidlo na keramické destičky 4 5 Podavač uhlí Uhelný mlýn Opotřebované skluzy a obruby Odřené trubky, stěny a zvon Nordbak 7218 Proti opotřebení, Nordbak 7228 Keramický nátěr bílý Nordbak 7229 Vysokoteplotní směs pro pneudopravu, Nordbak 7234 Vysokoteplotní keramický nátěr šedý Opotřebení hřídelí a pouzder Hysol 3478 Superior Metal Lepení a oprava keramických destiček Nordbak 7256 Lepidlo na keramické destičky Montáž lisovaných a suvných uložení Loctite 641 Upevňovač Těsnění přírub Loctite 518 Těsnění na příruby, Loctite 7200 Odstraňovač lepidel a tmelů Prevence průsaku u trubek a fitinek Loctite 577 Těsnění závitů 6 Ventilátor primárního vzduchu Opotřebení pouzdra a lopatek Nordbak 7226 Směs pro pneudopravu, Nordbak 7228 Keramický nátěr bílý Usazení keramických destiček Nordbak 7256 Lepidlo na keramické destičky Zajištění šroubů na pouzdře a lopatkách Loctite 2701 Zajišťovač závitů Montáž lisovaných a suvných uložení Loctite 640 Upevňovač 7 Potrubí pro dopravu Odřené povrchy Nordbak 7229 Vysokoteplotní směs pro pneudopravu, Nordbak 7234 Vysokoteplotní keramický uhelného prachu nátěr šedý Lepení a oprava keramických destiček Nordbak 7256 Lepidlo na keramické destičky, Nordbak 7229 Vysokopevnostní směs pro pneudopravu Ventilátor pro umělý tah Těsnění přírub Prevence průsaku u trubek a fitinek Opotřebení hřídele Opotřebení pouzder a lopatek Zajištění šroubů na pouzdře a lopatkách Montáž lisovaných a suvných uložení Loctite 518 Těsnění na příruby Loctite 577 Těsnění závitů Hysol 3478 Superior Metal Nordbak 7226 Vysokopevnostní směs pro pneudopravu, Nordbak 7228 Keramický nátěr bílý Loctite 2701 Zajišťovač závitů Loctite 641 Upevňovač Výsypka popela Opotřebení výsypky popela Nordbak 7229 Vysokoteplotní směs pro pneudopravu, Nordbak 7234 Vysokoteplotní keramický nátěr šedý Těsnění přírub Loctite 518 Těsnění na příruby Odlučovač popílku Abradovaný odlučovač a separátor Nordbak 7229 Vysokoteplotní směs pro pneudopravu, Nordbak 7234 Vysokoteplotní keramický nátěr šedý Montáž lisovaných a suvných uložení Loctite 641 Upevňovač Těsnění přírub Loctite 518 Těsnění na příruby Před nanesením lepidla všechny části nejprve očistěte přípravkem Loctite 7063.

5 Zařízení Problém Loctite řešení Kouřový ventilátor Odřená pouzdra a lopatky Nordbak 7229 Vysokoteplotní směs pro pneudopravu, Nordbak 7234 Vysokoteplotní keramický nátěr šedý Opotřebení hřídele a pouzdra ložiska Zajištění šroubů na pouzdře a lopatkách Montáž lisovaných a suvných uložení Hysol 3478 Superior Metal Loctite 2701 Zajišťovač závitů Loctite 641 Upevňovač Kondenzátor Důlková koroze nebo koroze vodní nádrže Hysol 3478 Superior Metal, Nordbak 7227 Keramický nátěr šedý Zkorodované přepážky Hysol 3478 Superior Metal, Nordbak 7227 Keramický nátěr šedý 13 Těsnění přírub Loctite 518 Těsnění na příruby Prevence průsaku u trubek a fitinek Loctite 577 Těsnění závitů Chladící věže Koroze nebo kavitace Hysol 3478 Superior Metal, Nordbak 7227 Keramický nátěr šedý Opotřebení lopatek větráku Hysol 3478 Superior Metal, Nordbak 7227 Keramický nátěr šedý 14 Čerpadlo chladící kapaliny Montáž lisovaných a suvných uložení Těsnění přírub Prevence průsaku u trubek a fitinek Kavitace odlitků Eroze oběžného kola čerpadla Loctite 641 Upevňovač Loctite 518 Těsnění na příruby Loctite 577 Těsnění závitů Hysol 3478 Superior Metal, Nordbak 7227 Keramický nátěr šedý Hysol 3478 Superior Metal, Nordbak 7227 Keramický nátěr šedý Těsnění přírub Loctite 518 Těsnění na příruby Prevence průsaku u trubek a fitinek Loctite 577 Těsnění závitů 15 Servisní vodní čerpadla Oprava ložiskového domečku Prevence průsaku u trubek a fitinek Hysol 3478 Superior Metal Loctite 577 Těsnění závitů 16 Odsíření Poškození v důsledku nárazu Nordbak 7226 Směs pro pneudopravu, Nordbak 7227 Keramický nátěr šedý Opotřebení výstelky Opotřebení dílů zahušťovací nádrže Nordbak 7226 Směs pro pneudopravu, Nordbak 7227 Keramický nátěr šedý Nordbak 7226 Směs pro pneudopravu, Nordbak 7227 Keramický nátěr šedý Podlahy, základy, Vydrolený nebo rozlámaný beton Loctite 7257 Magna Crete, Loctite 7204 High Performance Quartz střechy Turbína Zakrytování, izolace Loctite 5910 Těsnění na příruby (Quick Gasket), Loctite 7200 Odstraňovač těsnění 19 Montáž lisovaných a suvných uložení Loctite 641 Upevňovač Transformátory Těsnění přírub Loctite 518 Těsnění na příruby Prevence průsaku u trubek a fitinek Loctite 577 Těsnění závitů Červená okénka: podrobnější informace o Loctite řešeních jsou k dispozici na str.6 / 7. Před nanesením lepidla všechny části nejprve očistěte přípravkem 5 Loctite 7063.

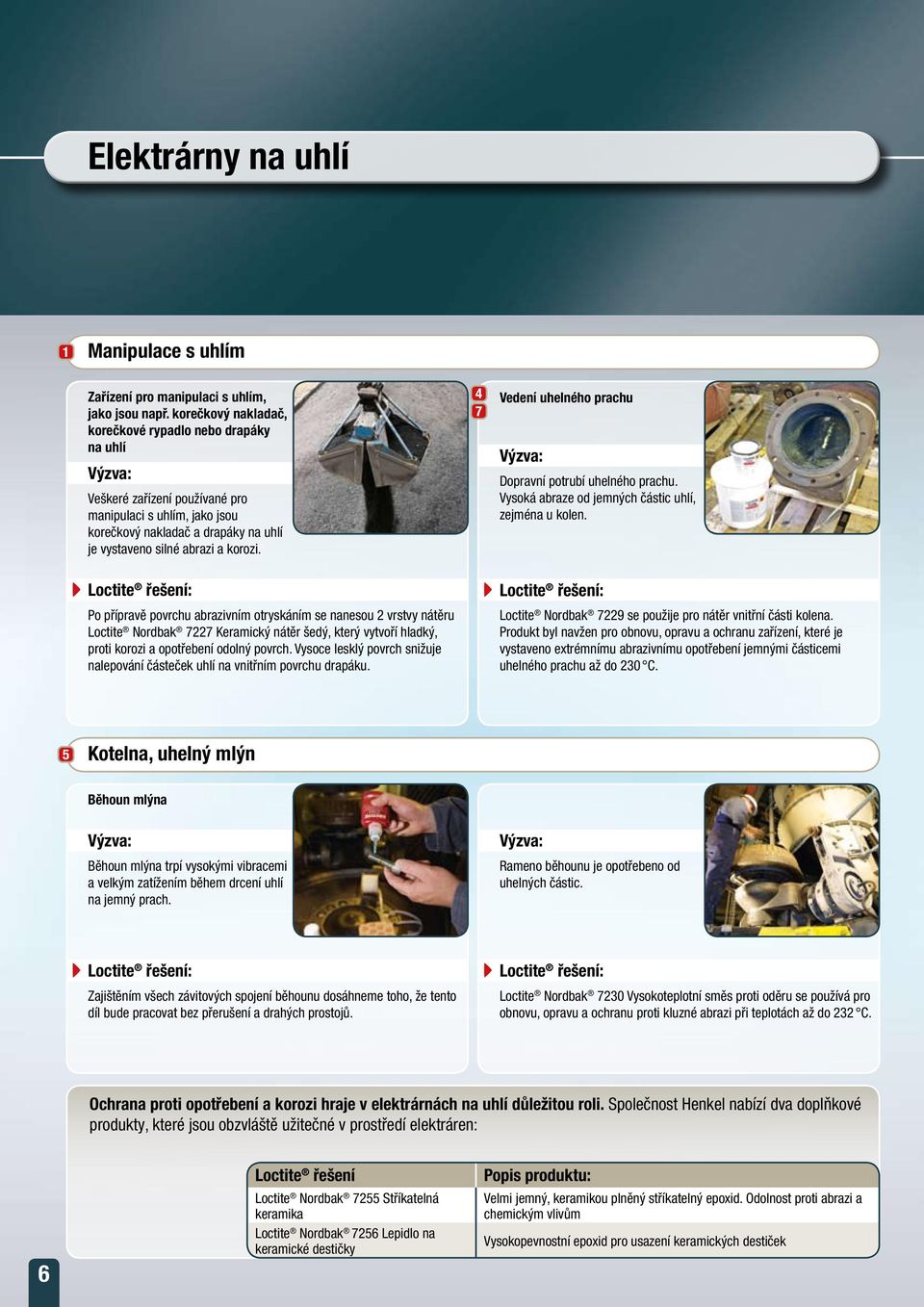

6 Elektrárny na uhlí 1 Manipulace s uhlím Zařízení pro manipulaci s uhlím, jako jsou např. korečkový nakladač, korečkové rypadlo nebo drapáky na uhlí Veškeré zařízení používané pro manipulaci s uhlím, jako jsou korečkový nakladač a drapáky na uhlí je vystaveno silné abrazi a korozi. 4 7 Vedení uhelného prachu Dopravní potrubí uhelného prachu. Vysoká abraze od jemných částic uhlí, zejména u kolen. Po přípravě povrchu abrazivním otryskáním se nanesou 2 vrstvy nátěru Loctite Nordbak 7227 Keramický nátěr šedý, který vytvoří hladký, proti korozi a opotřebení odolný povrch. Vysoce lesklý povrch snižuje nalepování částeček uhlí na vnitřním povrchu drapáku. Loctite Nordbak 7229 se použije pro nátěr vnitřní části kolena. Produkt byl navžen pro obnovu, opravu a ochranu zařízení, které je vystaveno extrémnímu abrazivnímu opotřebení jemnými částicemi uhelného prachu až do 230 C. 5 Kotelna, uhelný mlýn Běhoun mlýna Běhoun mlýna trpí vysokými vibracemi a velkým zatížením během drcení uhlí na jemný prach. Rameno běhounu je opotřebeno od uhelných částic. Zajištěním všech závitových spojení běhounu dosáhneme toho, že tento díl bude pracovat bez přerušení a drahých prostojů. Loctite Nordbak 7230 Vysokoteplotní směs proti oděru se používá pro obnovu, opravu a ochranu proti kluzné abrazi při teplotách až do 232 C. Ochrana proti opotřebení a korozi hraje v elektrárnách na uhlí důležitou roli. Společnost Henkel nabízí dva doplňkové produkty, které jsou obzvláště užitečné v prostředí elektráren: 6 Loctite řešení Loctite Nordbak 7255 Stříkatelná keramika Loctite Nordbak 7256 Lepidlo na keramické destičky Popis produktu: Velmi jemný, keramikou plněný stříkatelný epoxid. Odolnost proti abrazi a chemickým vlivům Vysokopevnostní epoxid pro usazení keramických destiček

7 Kotelna a kontrola znečištění Vodní oběh Čištění vody v parním okruhu Kondenzátor Koroze způsobená kyselinami nebo zásadami uloženými v nádržích na úpravu vody. Trubky kondenzátoru jsou vystaveny působení galvanické koroze v místě přivaření ke stěně. Tato koroze způsobuje netěsnosti. Loctite Nordbak 7255 Stříkatelná keramika se nanáší přímo na vnitřní povrch nádrže jako ochrana proti chemickému poškození. Keramika prodlužuje životnost nádrže. Loctite Nordbak 7221 Nátěr odolný chemikáliím se nanese na vnitřní části vodního kondenzátoru a poskytuje povlak odolný korozi a chemickým vlivům. Výroba a přenos elektrické energie Úniky z tělesa bloku turbína - generátor Loctite Hysol 3478 Superior Metal se používá pro opravu trhlin, jimiž dochází k úniku oleje. Jedná se o dvousložkový ferosilicem plněný nestékavý tmel odolný proti korozi a s dokonalou adhezí k povrchu odlitku. Blok turbína generátor je vystaven vibracím, které způsobují uvolnění svorníků a závitových spojů. Po několika letech běhu velkého oběhového čerpadla dochází k jeho opotřebení, které má za následek snížení účinnosti čerpadla. Loctite Nordbak 7227 Keramický nátěr šedý a Loctite Nordbak 7222 Tmel proti opotřebení se používají na obnovu a pro nový nátěr vnitřních částí skříně čerpadla a oběžného kola. Výsledkem je vyšší účinnost čerpadla a zároveň nižší spotřeba energie. Loctite zajišťovač bezpečně zajistí závitové spoje nebo fitinky proti vibracím nebo rázovému zatížení. 7

8 Elektrárny na zemní plyn Tepelné elektrárny na zemní plyn jsou buď jednocyklové, plně využívající pouze zemní plyn, anebo kombinují paroplynový cyklus plynové turbíny s jednotkou vytápěnou uhlím. Ve většině případů pracují elektrárny na zemní plyn v kombinovaném cyklu, který využívá k výrobě elektrického proudu plynové a parní turbíny. Z tohoto důvodu je mnoho aplikací podobných jako u tepelných elektráren na uhlí, jako například chladící oběh, chladící čerpadla nebo parní turbíny. Naopak aplikace na plynové turbíně, na rozvodech plynu, při nasávání vzduchu nebo na kouřovodech vyžadují při údržbě a servisování odlišná řešení. Společnost Henkel nabízí produkty speciálně přizpůsobené těmto požadavkům. 1 Odplyňovací nádrž Těžká strojní zařízení / hřídele a sestavy Ochrana odplyňovací nádrže proti korozi a oprava vnitřního povrchu zkorodované nádrže. Ochrana vnějšího povrchu průmyslového vodovodního potrubí před korozí. Prevence uvolnění a koroze závitových spojů na ložné desce zajišťuje spolehlivost komponentů umístěných na základové desce. Po přípravě povrchu otryskáním naneste na všechny vnitřní povrchy rovnoměrnou vrstvu stříkatelné keramiky Loctite Tím vytvoříte účinnou ochranu vnitřního povrchu nádrže proti korozi. Na vnější povrchy vodovodního potrubí aplikujte rovněž stříkatelnou keramiku Loctite 7255 nebo použijte keramický nátěr Loctite Nordbak 7227 / Na závitové spoje základové desky použijte vysokopevnostní zajišťovač závitů Loctite 2701 a zajistěte tím sestavu. 2 3 Napáječka a chladící čerpadlo Základová deska a základy Prevence selhání těsnění u skříně čerpadla a montáž součástek odstředivého čerpadla. Oprava trhlin, vydrolených a odlomených kusů u základových desek strojního zařízení, jako jsou čerpadla, převodové skříně a agregáty. Chemicky odolný nátěr betonových základů pro zabránění průsaku základem do podloží. Utěsněte všechny příruby na tělesech čerpadel pomocí přírubového těsnění Loctite 518 pro zabránění jakémukoliv úniku kapaliny. Prohlédněte si také prosím kompletní nabídku řešení Henkel pro opravy a údržbu čerpadel v komplexním návodu pro opravy čerpadel. Opravte všechny trhliny a menší poškozené oblasti betonových základových desek pomocí produktu Loctite 7257 Magna Crete. Pro opravu větších poškozených oblastí nebo pro vytvoření tenké vrstvy odolné vůči chemikáliím použijte Loctite 7204 High Performance Quartz. 8

9 Potrubí a armatury pro zemní plyn a redukční stanice Prevence úniků ze závitových fitinek u plynového vedení a redukční stanice. Detekce úniků z potrubních systémů Utěsnění všech závitových spojů pomocí Loctite 577 Těsnění závitů. Tento produkt má schválení na plyn DVGW (NG-5146AR0621) a certifikát GAS v ČR pro použití na plyny I., II. a III. třídy a je zkoušen v souladu s EN Používá se pro max. rozměr závitu 3. Při použití za teplot nižších než +5 C je potřeba pro vytvrzení produktu Loctite 577 použít aktivátor Loctite Doporučuje se používat pro tlaky do 7 bar. Použijte Loctite 7100 detektor úniku. Usnadňuje detekci úniků ve všech rozvodech tlakových plynů, stlačeného vzduchu, hélia, dusíku atd., stejně dobře v ocelovém, měděném či plastovém potrubí. Pro uvolnění zkorodovaných a zadřených částí. Na součástky a závitová spojení, které jsou zarezlé a zadřené použijte výrobek Loctite 8040 Uvolnění šokem se speciální formulací minerálního oleje. Efekt uvolnění šokem bleskově zchladí součástky na teplotu až -43 C a způsobí ve zkorodované vrstvě mikroskopické trhlinky a tím umožní mazné složce produktu proniknout kapilárními silami přímo do rzi. Uvolněné díly zůstanou namazány a též chráněny proti další korozi. 9

10 Jaderné elektrárny Jaderná elektrárna se dělí na tři hlavní zóny: jaderná zóna, jednotka výroby elektrického proudu a chladící zóna. Produkty Loctite nabízejí efektivní řešení při údržbě a opravách ve všech třech oblastech, např. údržba turbíny, těsnění systému vodního oběhu, ochrana součástí před abrazí, atd. 1 Nádoba reaktoru 2 Nádoba rozprašovacího systému Ochrana svorníků víka nádoby reaktoru proti zadření pro snadnou demontáž při údržbě nebo při výměně palivových článků. Utěsnění a upevnění nádoby rozprašovacího systému bezpečnostního obvodu pro dosažení odolnosti vůči chemickému poškození kyselinou (kyselina boritá). Jako prevenci proti zadření a oděru během montáže a provozu použijte produkt Loctite 8013 Proti zadření s vysokou teplotní odolností a nízkým obsahem halových prvků (PMUC schválení). Pro utěsnění trubkových závitových spojů použijte produkt Loctite 5772, který má vysokou chemickou odolnost a nízký obsah halových prvků a síry (PMUC schválení). 3 Hlavní čerpadlo chladiva 1. Prevence uvolnění svorníků pro upevnění k rámu. 2. Zabránění protočení ložiska. Zabezpečení pouzdra ložiska proti zadírání a korozi. 1. Použijte zajišťovač šroubů Loctite 2432 pro bezpečné zajištění šroubů a ztrátě svěrné síly. 2. Použijte upevňovač Loctite 6482 při montáži válcových dílů v jaderné zóně. Tento vysokoteplotní upevňovač má nízký obsah halových prvků a síry (PMUC schválení). 10

11 Příklady aplikací v nejaderných zónách: Standardní produkty Loctite mohou být používány pro údržbu veškerého zařízení a příslušenství v nejaderných zónách. 4 Těsnění parních trubek 5 Venkovní potrubní vedení Zamezení přetržení těsnění v parním potrubním systému během teplotních změn. Ochrana chladícího potrubního systému proti korozi. Loctite 8013 Proti zadření. Díky své vysokoteplotní a chemické odolnosti umožňuje tento produkt pohyb těsnění při všech teplotách. Pro vytvoření nátěru odolného chemickému a mechanickému poškození s dobrou adhezí použijte Loctite Nordbak 7227 Keramický nátěr. 6 Budovy Rychlá a spolehlivá oprava betonu. Použijte Loctite 7257 Magna Crete, který umožňuje aplikaci během celého roku, dokonce za mrazu až do -25 C. Opravené oblasti se mohou používat již po 45 minutách. Loctite produkty pro jaderné zóny: Pro ochranu kovových součástí před chemickým poškozením firma Henkel vyvinula speciální řadu produktů Loctite, které mají následující společné charakteristické vlastnosti: Neobsahují kov Obsah halových prvků < 200 ppm Loctite produkt Aplikace Obsah síry < 200 ppm Středněpevnostní zajišťovač závitů, demontáž pomocí 2432 Zajišťovač závitů běžného nářadí Produkty s PMUC* schválením jsou velice 4952 Vteřinové lepidlo Vteřinové lepidlo, lepení malých částí všestranné s vysokým stupněm čistoty RTV silikon Pružné těsnění, teplotní odolnost až do 250 C 5772 Těsnění trubek Těsnění trubkových závitů až do 3, gel 6482 Upevňovač Vysokopevnostní, vysokoteplotní, pro válcové součásti *PMUC je schválení firmy EDF (Electricité de France) pro produkty a materiály vhodné k používání v jaderných elektrárnách Proti zadření Vysoká čistota, vysokoteplotní odolnost, ochrana závitových dílů 11

12 Vodní elektrárny Podle konstrukce se vodní elektrárny dělí na tři typy: jezové (průtočné), přehradní (akumulační) a přečerpávací. Největším problémem ve vodních elektrárnách je koroze a ochrana proti opotřebení zařízení vyrobeného z kovu, nicméně oprava betonové infrastruktury hraje také důležitou roli. Firma Henkel nabízí širokou škálu servisních řešení, která zahrnují infrastrukturu elektrárny, údržbu a opravu turbíny, strojovny, generátorů a ventilů. Armatury, potrubí a trysky turbíny Tryska Peltonovy turbíny 1 Ventily a motýlové klapky Problém: Těsnění přírub trysky turbíny a přidružených součástí. Obnova ventilu nebo motýlové klapky po korozi nebo abrazi. Pro dosažení spolehlivého utěsnění příruby a zabránění vzniku koroze použijte produkt Loctite 518 Těsnění na příruby. Na povrch ventilu nebo motýlové klapky se nanese produkt Loctite Nordbak 7227 / 7228 keramický nátěr šedý / bílý. Kulové uzávěry u přečerpávací vodní elektrárny 2 Závitové fitinky a vedení hydrauliky Problém: Obnova a ochrana celého vnějšího a vnitřního povrchu kulového uzávěru a vytvoření ochrany proti abrazi a korozi u velkých ploch. Prevence úniků u všech závitových fitinek a potrubí, obzvláště u hydrauliky. Vyplňte spáry, otvory a nerovnosti povrchu pomocí přípravku Loctite Nordbak 7222 Tmel proti opotřebení. Poté se nanese nátěr Loctite 7255 Stříkatelná keramika na celý povrch (zevnitř i zvenku) v oblasti vystavené abrazi a korozi pomocí systému airless. Závitové spoje utěsněte pomocí Loctite 577 Těsnění závitů. Závitové potrubní díly v hydraulickém systému utěsněnte pomocí Loctite 542 Těsnění závitů. Závitové těsnění zabrání jakémukoliv úniku ze závitových spojů a přitom umožňuje snadnou demontáž s použitím bežného ručního nářadí. 12

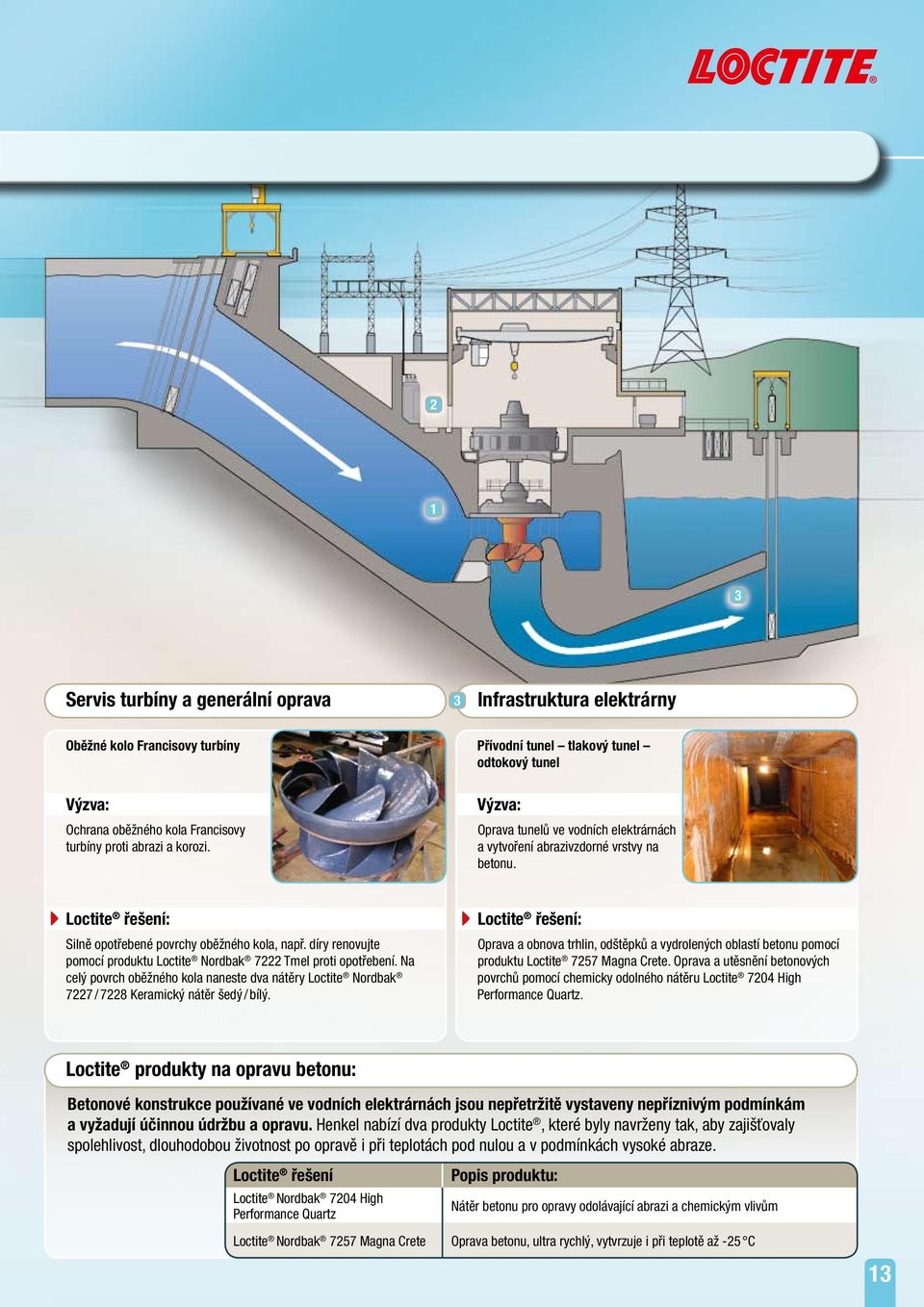

13 2 1 3 Servis turbíny a generální oprava 3 Infrastruktura elektrárny Oběžné kolo Francisovy turbíny Přívodní tunel tlakový tunel odtokový tunel Ochrana oběžného kola Francisovy turbíny proti abrazi a korozi. Oprava tunelů ve vodních elektrárnách a vytvoření abrazivzdorné vrstvy na betonu. Silně opotřebené povrchy oběžného kola, např. díry renovujte pomocí produktu Loctite Nordbak 7222 Tmel proti opotřebení. Na celý povrch oběžného kola naneste dva nátěry Loctite Nordbak 7227 / 7228 Keramický nátěr šedý / bílý. Oprava a obnova trhlin, odštěpků a vydrolených oblastí betonu pomocí produktu Loctite 7257 Magna Crete. Oprava a utěsnění betonových povrchů pomocí chemicky odolného nátěru Loctite 7204 High Performance Quartz. Loctite produkty na opravu betonu: Betonové konstrukce používané ve vodních elektrárnách jsou nepřetržitě vystaveny nepříznivým podmínkám a vyžadují účinnou údržbu a opravu. Henkel nabízí dva produkty Loctite, které byly navrženy tak, aby zajišťovaly spolehlivost, dlouhodobou životnost po opravě i při teplotách pod nulou a v podmínkách vysoké abraze. Loctite řešení Loctite Nordbak 7204 High Performance Quartz Popis produktu: Nátěr betonu pro opravy odolávající abrazi a chemickým vlivům Loctite Nordbak 7257 Magna Crete Oprava betonu, ultra rychlý, vytvrzuje i při teplotě až -25 C 13

14 Loctite výběr produktů Učinit správnou volbu Podrobnější informace o výběrů produktů Loctite portfolia společnosti Henkel naleznete v katalogu Jak řešit problémy. Tento katalog byl sestaven tak, aby poskytoval snadnou a rychlou pomoc při výběru správného produktu již na první pokus. Příručka Vám pomůže s výběrem nejvhodnějšího řešení Vašich problémů: Zajišťování závitů Ochrana proti uvolnění, korozi a zadření matic, šroubů, svorníků a dalších závitových součástí Plošná těsnění Ochrana proti netěsnosti přírub a uvolňování šroubů při sedání těsnění, zamezení vzájemnému pohybu přírub Těsnění trubkových závitů Ochrana proti netěsnostem v závitových spojích vedení hydrauliky, vzduchu, chladiv, oleje apod. Náhrada všech tradičních těsnicích pásek, konopí a těsnicích past nesedá si, nesmršťuje, neucpáva potrubí Upevňování Řešení běžných problémů uvolněných ložisek, opotřebených ložiskových pouzder na hřídeli a koroze třením Zpevnění sestav pero-drážka nebo s drážkovaným hřídelem pro zajištění jejich větší únosnosti a jako prevence vzniku vůle Okamžité lepení a spojování konstrukčních součástek Vteřinová lepidla pro rychlé spojení různých materiálů nebo slepení částí dočasně během usazení nebo opravy Konstrukční lepidla pro pevné, trvanlivé, houževnaté a pružné spojení různých materiálů Pružné lepení a těsnění Trvale pružná spojení různých materiálů, spoje odolné vůči nárazům a vibracím Spoje s velkými spárami nebo vystavené vysokým teplotám Renovace kovů a proti opotřebení Obnova, renovace a oprava kovových součástí a montážních celků Ochrana proti následkům abraze, kluzného otěru, opotřebení a koroze Ochrana proti účinkům kavitace a chemickým vlivům Maziva Boj s opotřebením a zadíráním způsobeným třením Odolnost vůči vysokým teplotám a těžkým provozním podmínkám Důkladné očištění je důležité Úspěšné lepení začíná již přípravou povrchu. Pro dosažení pevného a trvalého spoje je potřeba odstranit všechny zbytky nečistot. Před nanesením lepidla se musí povrch očistit a osušit. Firma Henkel nabízí k tomuto účelu řadu čističů Loctite. Čištění součástí a špinavých rukou Čištění součástí před aplikací lepidel nebo těsnicích materiálů Odstraňování vytvrzených lepidel, těsniv a starého plošného těsnění, atd. Mytí rukou jemně a důkladně s vodou i bez ní 14

15 Loctite Jak na to v údržbě Jak na to v údržbě je proaktivní praktický program školení, jak správně používat produkty Loctite v údržbě, při oprávách a renovacích. Získáte znalosti a prostředky, které Vám pomohou s úsporou času a nákladů v údržbě, a které zvýší spolehlivost Vašeho zařízení. Výhody Po absolvování semináře Jak na to v údržbě budou mít Vaši pracovníci znalosti a prostředky pro: Zvýšení bezpečnosti a spolehlivosti Omezení prostojů Snížení spotřeby kapalin Snížení nákladů na energii Úsporu času Praktická školení pomáhají snižovat náklady Vhodné pro zaměstnance na všech úrovních organizace Součástí jsou školící materiály Charakteristika školení: Předběžný průzkum závodu pro zjištění potřeb v údržbě Praktická školení na míru dle přání a potřeb zákazníka Probíhá ve Vašem závodě Přehled běžných příčin poruch a jejich prevence Průzkum závodu a technická podpora Zamysleli jste se někdy nad tím, kolik Vás stojí úniky stlačeného vzduchu nebo oleje? Naše výpočty ukazují skutečná čísla: Výpočty nákladů při úniku vzduchu Průměr otvoru (mm) Ztráta vzduchu (l /min) Ztráta energie (kw) Vícenáklady za energie* (Kč /rok) , , , Při tlaku v rozvodu vzduchu 6 bar. *na základě 8000 operačních hod / rok a nákladům za energie 2,50 Kč/kWh Výpočty nákladů při úniku oleje Stupeň úniku Ztráta za den (litry) Ztráta za rok (litry) Roční náklady* (Kč / rok) 1 kapka za 10 s 0, kapka za 5 s 1, kapka za s 5, *cena za hydraulický olej: 37,50 Kč/l Zdroj: Bavorská agentura na ochranu životního prostředí, příručka Druckluft im Handwerk 15

16 Henkel poskytovatel řešení Společnost Henkel jako dodavatel kompletních řešení nabízí mnohem víc než jen vynikající produkty poskytuje efektivní řešení založená na inovativních technologiích a systémech. Lidé ze 125 zemí celého světa se spoléhají na značky a technologoie společnosti Henkel. Silné značky se spolehlivými jmény jsou začleněny do této společné platformy a jsou dlouhodobým klíčem k úspěchu společnosti Henkel. Řešení, která splní všechny požadavky Ve společnosti Henkel chápeme problémy související s provozní údržbou elekráren, kterým čelíte při zabezpečení spolehlivosti, bezpečnosti a životnosti svých zařízení. Svou úlohu vidíme v tom, že se pro Vás staneme aktivním partnerem, který Vám poskytne potřebné produkty, které Vám pomohou provádět nenákladnou, bezproblémovou a efektivní údržbu a opravy i v těch nejtěžších podmínkách. Můžeme se Vám zaručit, že se Vám od nás dostane takové pomoci a podpory, kterou potřebujete. Vše, co pro to musíte udělat je - kontaktovat nás. Více informací o komplexním sortimentu produktů Loctite, Hysol a Nordbak z portfolia společnosti Henkel naleznete na našich internetových stránkách kde si můžete stáhnout katalogy, technické listy a příklady aplikací. Údaje obsažené v této brožuře mají pouze informativní povahu. Pro podrobnější informace o produktech kontaktujte naše místní technické zastoupení Henkel. Henkel ČR spol. s r.o. Adhesives Special Loctite U Průhonu Praha 7 Tel ,402,410,411 Fax designates a trademark of Henkel AG & Co. KGaA or its affiliates, registered in Germany and elsewhere Henkel AG & Co. KGaA, /09
