1 Systembeskrivelse Monolitisk loftsystem med de bedste akustiske egenskaber Klassisk hvidpudset overflade Stabilt og enkelt skinnesystem Udføres af certificerede Mono installatører E-mono

BESKRIVELSE ROCKFON System Mono Acoustic giver en flot monolitisk og samtidig akustisk regulerende loftløsning helt uden synlige samlinger.

Til undersiden af skinnesystemet eller til et passende underlag fastgøres ROCKFON System Mono Acoustic plader og efterfølgende spartles alle synlige samlinger med ROCKFON

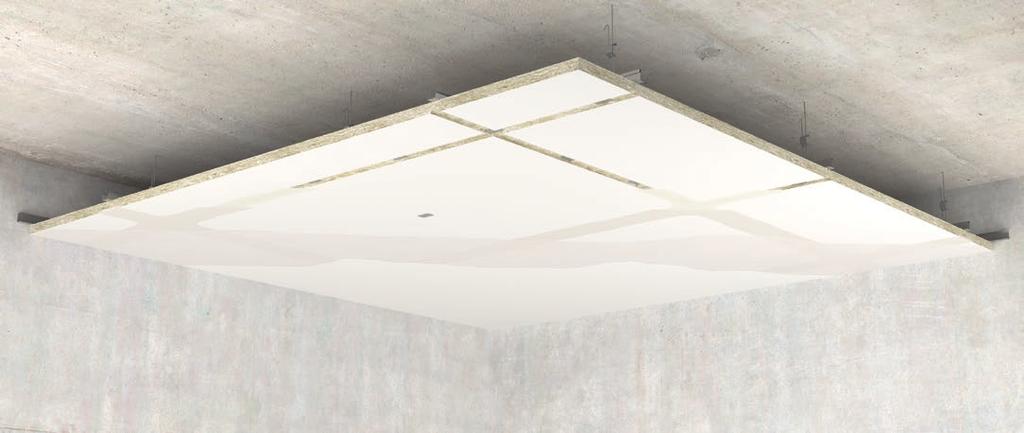

2 BESKRIVELSE ROCKFON System Mono Acoustic giver en flot monolitisk og samtidig akustisk regulerende loftløsning helt uden synlige samlinger. Systemet fastgøres enten direkte til etageadskillelsen eller nedhænges i den ønskede højde. Til undersiden af skinnesystemet eller til et passende underlag fastgøres ROCKFON System Mono Acoustic plader og efterfølgende spartles alle synlige samlinger med ROCKFON System Mono Acoustic Akustikspartel. Til sidst sprøjtepudses med to lag Mono Ready- Mix Puds. Systemet kan kombineres med andre pladetyper f.eks. gips og giver samtidigt optimale muligheder for at at integrere armaturer og inspektionslemme m.m. ROCKFON System Mono Acoustic kan også udføres som flådeløsning og skinnesystemet kan derudover kombineres med andre skinnesystemer, så der kan skabes sammenhæng mellem det Monolotiske loft og et traditionelt loft. ROCKFON System Mono Acoustic kan nemt repareres og overfladen let "opfriskes" efter en årrække med et ekstra lag puds. 3 Maks. 450 mm 900 mm mm 00 mm Maks. 00 mm

E-mono ROCKFON System Mono Acoustic kan både monteres i et nedhængt skinnesystem, men også direkte på vandrette og lodrette overflader. Det giver mulighed for mange forskellige udtryksformer.

Systemet er meget stabilt og velegnet til ROCKFON System Mono Acoustic plader samt andre materialer eksempelvis gipsplader.

3 E-mono ROCKFON System Mono Acoustic kan både monteres i et nedhængt skinnesystem, men også direkte på vandrette og lodrette overflader. Det giver mulighed for mange forskellige udtryksformer. Tværprofilerne har et specielt udviklet "klik", som sikrer en let og hurtig montage samt demontage. Systemet er meget stabilt og velegnet til ROCKFON System Mono Acoustic plader samt andre materialer eksempelvis gipsplader. Ved ROCKFON System Mono Acoustic systemet spartles alle samlinger og til sidst sprøjtepudses med min. to lag Mono Ready-Mix Puds, så overfladen fremstår som én ubrudt overflade. SYSTEMKOMPONENTER OG FORBRUG M /STK. Bæreprofiler pr. 00 mm Stropper pr. 00 mm Bæreprofil T35 Mono 3600 Tværprofil FC 35 Mono 00 U-profil Mono Justerbar strop Direkte montagebeslag T-profil Mono Beslag Mono Akustikspartel Mono Primer Mono Ready-Mix Puds E PLADEMÅL 00 x 900 0,3 0,93 ) 0,7 0,7 3,7 0,3-0,4 kg/m² 0,05 l/m² -, kg/m² 800 x 00 0,3 0,93 ) 0,7 0,7,78 0,3-0,4 kg/m² 0,05 l/m² -, kg/m² ) Monteres på væggen. Mængden er afhængig af lokalets udformning. 3

PROFILER. BÆREPROFIL T35 MONO 3600. TVÆRPROFIL FC35 MONO 00 3.

OCKWOOL International A/S) Hovedgaden 50 DK-640 Hedehusene

4 PROFILER. BÆREPROFIL T35 MONO TVÆRPROFIL FC35 MONO U-PROFIL MONO MONO ACOUSTIC E BESLAG 4. JUSTERBAR STROP 5. DIREKTE MONTAGEBESLAG T-PROFIL 6. MONO BESLAG MONO ACOUSTIC E KOMPONENTER 7. MONO AKUSTIKSPARTEL 8. MONO PRIMER 9. MONO READY-MIX PUDS MONO FILLER MONO PRIMER MONO Ready-Mix OCKWOOL International A/S) Hovedgaden 50 DK-640 Hedehusene Denmark Tel. (+45) 4656 Fax (+45) OCKWOOL International A/S) Hovedgaden 50 DK-640 Hedehusene Denmark Tel. (+45) 4656 Fax (+45) OCKWOOL International A/S) Hovedgaden 50 DK-640 Hedehusene Denmark Tel. (+45) 4656 Fax (+45)

5 LAYOUTMULIGHEDER OG STROPPLACERING 00 mm 900 mm 800 mm 00 mm 00 mm Bæreprofil Tværprofil Strop KANTAFSLUTNINGER Nedenfor er vist eksempler på kantafslutninger. Yderligere beskrivelse kan findes på ROCKFON System Mono Acoustic pladen monteres helt ind til væggen. Aflsutningsvis påføres en elastisk fuge mod væggen.. ROCKFON System Mono Acoustic pladen monteres helt ind til væggen. Tegningen viser et snit i bæreprofils retning. 5

6 Montageoversigt I montageoversigten beskrives de enkelte delprocesser som er nødvendige for montagen af ROCKFON System Mono Acoustic. For at sikre det bedst mulige arbejdsmiljø anbefaler vi at de installationsanvisninger, der forefindes på vores emballage følges, samt at gældende arbejdspraksis på byggepladsen altid følges. Trin Montage af skinnesystem Trin Montage af ROCKFON System Mono Acoustic loftplader Arbejdsproces Montere U-profil Mono langs væggen Montere stropper Montere bæreprofiler T35 Mono 3600 Montere tværprofiler FC35 Mono 00 Monteres ved at skrue ROCKFON System Mono Acoustic beslag til underlaget, f.eks. skinnesystemet. Tørretid* Trin 3. Første spartling Påfør Mono Akustikspartel i samlinger Tørretid: ca. 8 timer Trin 3. Anden spartling Påfør Mono Akustikspartel i samlinger Tørretid: ca. 6 timer Trin 3.3 Slibning Slib med sandpapir #80. Slib således at overfladen bliver glat, men uden af skade ROCKFON System Mono Acoustic pladen. Trin 3.4 Fin spartling Mono Akustikspartel påføres i samlinger Tørretid: ca. 4 timer Trin 4 Fugning Fug samlingen mellem loft og væg med flekibel fugemasse. Trin 5 Priming Påfør primer på spartlede overflader Tørretid: ca. time Trin 6. Første lag Mono Ready-Mix Puds Påfør første lag puds Tørretid: ca. 4 timer Trin 6. Andet lag Mono Ready-Mix Puds Trin 6.3 Tredje lag Mono Ready-Mix Puds Anden pudsning foretages på samme måde som første lag Mono Ready-Mix Puds. Vurdere om det er nødvedigt med tredje lag puds. Tredje lag Mono Ready-Mix Puds påføres i tyndere lag end. og. lag. Tørretid: ca. 4 timer Tørretid ca. -3 timer Ovenstående skema er kun et resumé. * Tørretiden kan reduceres ved at anvende hjælpe-komponenter. 6

MINDSTE KONSTRUKTIONSHØJDE (MM) Pladetykkelse Modulmål K 40 800 x 00 x40 00 x 900 x 40 SYSTEMBÆREEVNE.

K K - Konstruktionshøjde er den samlede konstruktionshøjde fra systemets underside til overside.

Ved montage i et skinnesystem bliver højden af skinnesystem tilføjet. Pladerne kan ikke demonteres.

nedbøjning af de enkelte komponenter svarende til /500 af spændvidden eller den akkumulerede nedbøjning af alle konstruktionskomponenter der

EKSTRA TILBEHØR Kantfjeder H=40 MM kan brugs til nemt at fastgøre tværprofiler til U-profilet langs væggen.

Puds. Dermed opnås samme gode akustikegenskaber og samme ensartethed som resten af loftet.

7 MINDSTE KONSTRUKTIONSHØJDE (MM) Pladetykkelse Modulmål K x 00 x40 00 x 900 x 40 SYSTEMBÆREEVNE. Ved direkte montage til underlaget er K = 40 mm. Ved montage til skinnesystemet er mindste konstruktionshøjde 90 mm. K K - Konstruktionshøjde er den samlede konstruktionshøjde fra systemets underside til overside. Da ROCKFON System Mono Acoustic kan monteres direkte til underlaget, bliver konstruktionshøjden den samme som pladetykkelsen. Ved montage i et skinnesystem bliver højden af skinnesystem tilføjet. Pladerne kan ikke demonteres. Systembæreevne - jævn fordelt last i kg/m² Modulmål (skinne layout) Bæreevne (kg/m ) 00 x 900,5 Systembæreevne er bestemt udfra en max nedbøjning af de enkelte komponenter svarende til /500 af spændvidden eller den akkumulerede nedbøjning af alle konstruktionskomponenter der ikke overskrider 4 mm. Bæreevnen er opgivet som jævn fordelt last i kg/m, pladevægten er ikke medtaget og skinnevægten er inkluderet. EKSTRA TILBEHØR Kantfjeder H=40 MM kan brugs til nemt at fastgøre tværprofiler til U-profilet langs væggen. De kvadratiske inspektionlemme har samme overflade som ROCKFON System Mono Acoustic pladerne og kan blot sprøjtepudses med Mono Ready-Mix Puds. Dermed opnås samme gode akustikegenskaber og samme ensartethed som resten af loftet. De runde inspektionlemme er hvide og kan monteres både med den hvide overflade eller sprøjtepudses med Mono Ready-Mix Puds, så overfladen en helt ensartet med ROCKFON System Mono Acoustic loftet. For yderligere information se CAD-biblioteket på vores hjemmeside Generer foreskrifter på vores produkter på hjemmesiden. Gå på opdagelse i vores store bibliotek af referenceprojekter på vores hjemmeside. 7

8 We believe our acoustic stone wool and metal solutions for ceilings and walls are a fast and simple way to create beautiful, comfortable and safe spaces. Easy to install and durable, they protect people from noise and the spread of fire. They are our way of making a constructive contribution towards a sustainable future. Create and Protect is what drives us. It means putting people first, sharing success and maintaining trust. It s our rock-solid promise to you. At ROCKFON, Create and Protect is what we do - and it s inspired by you Alle nævnte farvekoder er baseret på NCS Natural Colour System et system der er ejet af, og anvendes med licens fra, NCS Colour AB, Stockholm 00. ROCKFON er et registreret varemærke. Der tages forbehold for trykfejl samt for sortiments- og produkttekniske ændringer uden forudgående varsel. ROCKFON (ROCKWOOL A/S) Hovedgaden Hedehusene Tlf: Fax:
