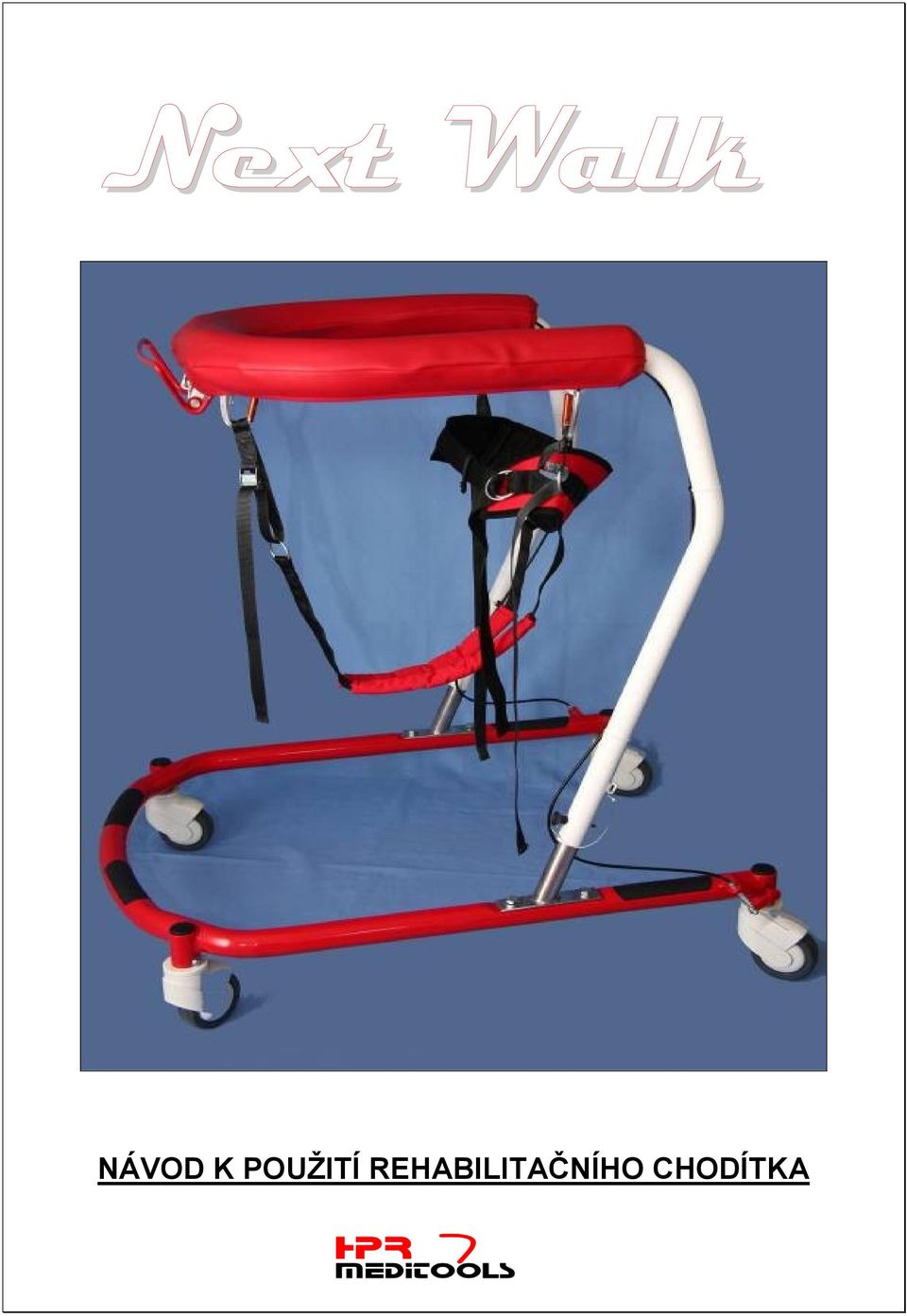

1 NÁVOD K POUŽITÍ REHABILITAČNÍHO CHODÍTKA

2 OBSAH BALENÍ: 1 x spodní konstrukce 1 x horní konstrukce 2 x střední část konstrukce 4 x šroub (M 10 x 35 mm) 4 x podložka M 10 2 x šroub (M 6 x 50 mm) 2 x otočné kolečko brzděné 2 x otočné kolečko 2 x bovden 2 x ocelové lanko 2 x šrouby s ploškou na upevnění lanka 1 x sedák 3 x karabina 2 x aretační kolík 1 x pěnový tubus + polstrování Montážní sada klíčů: 1 x montážní klíč vel. č , 2 x montážní klíč vel. č , 1 x imbus klíč vel. č. 5. Pokud byla zakoupena k rehabilitačnímu chodítku. Ujistěte se, zda balení obsahuje všechny výše uvedené součásti. POUŽITÍ Rehabilitační chodítko je kompenzační pomůcka, určená pro tělesně postižené osoby a osoby se sníženou schopností mobility. Chodítko je vhodnou pomůckou pro oporu a odlehčení dolních končetin při chůzi, rehabilitaci chůze a léčbu poúrazových a pooperačních stavů a následnou rehabilitaci. POPIS VÝROBKU Rám chodítka je vyroben z povrchově upravených ocelových profilů vysoké pevnosti doplněn čtyřmi plnými kolečky uloženými v otočné vidlici a výškově nastavitelným podpůrným sedákem. Dvě zadní kolečka jsou otočná a brzděná lankem. Chodítko je vybaveno nášlapnou protiskluzovou folií. Nastavitelná výška vozíku: 105 cm -130 cm Rozměr chodítka spodní část: 965 mm x 790 mm Rozměr chodítka horní část: 663 mm x 419 mm Hmotnost chodítka: 20 kg Nosnost chodítka: 120 kg TECHNICKÉ PARAMETRY BEZPEČNOSTNÍ UPOZORNĚNÍ Před použitím chodítka si důkladně pročtěte návod k použití a v případě jakýchkoliv nejasností kontaktujte dodavatele nebo výrobce. Před používáním chodítka konzultujte s ošetřujícím lékařem jeho vhodnost. Při transportu nepoužívejte chodítko k sezení (automobilem nebo autobusem, či jiným dopravním prostředkem). Chodítko nepřetěžujte a nepřekračujte maximální nosnost 120 kg. Při skládání a rozkládání rehabilitačního chodítka postupujte opatrně, aby nedošlo k zachycení a úrazu prstů. Při užívání chodítka musí být všechna kola v kontaktu s podlahou. Je-li chodítko v klidu, chodítko vždy zabrzděte. Neprojíždějte s chodítkem měkkým terénem (pískem, travou, bahnem atd.).chodítko je určeno pouze pro vnitřní použití. Sedák a polstrovaní vozíku není vyrobeno z nehořlavého materiálu, proto zamezte kontaktu s přímým ohněm. 2

3 MONTÁŽ REHABILITAČNÍHO CHODÍTKA: Vezměte spodní část chodítka a k ní přimontujte výškově nastavitelné trny s otvory pro aretaci,trny upevníte do připravených nalisovaných matek M 10 a zajistíte šrouby M10 a podložkami M 10 a dotáhnete montážním klíčem vel. č. 17. Poté vezměte střední část konstrukce chodítka a zasuňte je na aretační trny, tak aby ohyby konstrukce směřovali do středu chodítka. Dále vezměte horní část konstrukce a nasaďte ji na střední část konstrukce tak, aby bezpečnostní úchyt směřoval směrem dolů a zajistěte šroubem M6 a matkou M6 a opět dotáhněte. Na konstrukci navlečte ochranné polstrování a zapněte ho za pomocí zdrhovadel. Dále pokračujte s montáží brzdného systému. 3

4 MONTÁŽ BRZD: Z brzdné páky je již připravené lanko, které zajistěte do táhla, kterým budete ovládat brzdu kolečka. Vezměte lanko a protáhněte skrze seřizovací šroub. (Seřizovací šroub musí být zašroubován až na doraz k matce, abychom mohli doladit brzdu.) Poté vezměte pružinku a navlečte ji na lanko. Dále můžete přistoupit k zajištění lanka v táhlu. Lanko provlečte pod zajišťovací šroub s ploškou a napněte ho. Lanko dotáhněte pomocí matky tak, aby nedošlo k jeho uvolnění. Před použitím je třeba brzdu vyzkoušet, zda brzdí!!! Jestliže se kolečko protáčí, musíte za pomocí seřizovacího šroubu brzdu doladit. Brzda má 2 funkce: 1. Trvalé zabrzdění pomocí otočného aretačního čepu s páčkou (otoční aretační čep je umístěn v přední časti chodítka na držáku brzdové páky). Samotnou aretaci provedeme následovně. Páčka aretačního čepu směřuje nahoru. Přimáčkněte brzdovou páku k polstrování tak, aby zarážka zajistila blokaci brzdné páky. 2. Přibrzdění chodítka při rehabilitaci - poloha páčky je směrem dolu. Při uvolnění brzdové páky je chodítko odbrzděné!!! 4

5

6 VÝŠKOVÁ NASTAVITELNOST: Chodítko zabrzděte. Vytáhněte aretační čep, abyste mohli nastavit požadovanou výšku chodítka. Nohou si přidržte spodní konstrukci chodítka za pomocí nášlapu a uchopte horní část konstrukce a plynule vytahujte na požadovanou výšku tak, aby byly v držáku vzpěr vidět otvory na aretaci. Vzpěry zajistěte aretačními čepy a to všechny na stejné úrovni, ve stejné výšce. Výšková nastavitelnost má celkem 6 stupňů!!! 6

7 NÁVOD K POUŽITÍ SEDÁKU K REHABILITAČNÍMU CHODÍTKU: Nejprve vezměte sedák, kterým obejměte klienta se sníženou mobilitou ve výšce pasu a přitáhněte popruh, který zajistí klientovu bezpečnost. (Pás provlečte skrz kroužky a protáhněte zpět.) Poté přistavte chodítko a zabrzděte. S pomocí personálu postavte klienta do prostoru chodítka a karabiny zavěste do ok konstrukce, které jsou součástí konstrukce. V dalším kroku upevněte sedací popruh, který je nutno protáhnout rozkrokem a zaháknout do předního oka. Poté nastavte požadovanou délku závěsného popruhu, aby byl klient dostatečně zabezpečen v konstrukci proti pádu. Odjistěte brzdy. Poté lze přistoupit k samotné rehabilitaci chůze. Jestliže dojde k únavě klienta při rehabilitaci, dbejte na to, aby klientovi nohy byly umístěné na předních nášlapech, poté můžete bezpečně přemístit klienta na požadované místo. Pak do prostoru chodítka umístěte invalidní vozík nebo židli a použijte závěsné popruhy (součást sedáku) a můžete klienta pomalu spouštět dolů do invalidního vozíku nebo posadit na židli, posléze vyhákněte karabiny a sejměte sedák z klienta. Rehabilitaci provádějte vždy pod dohledem personálu!!! 7

8 8

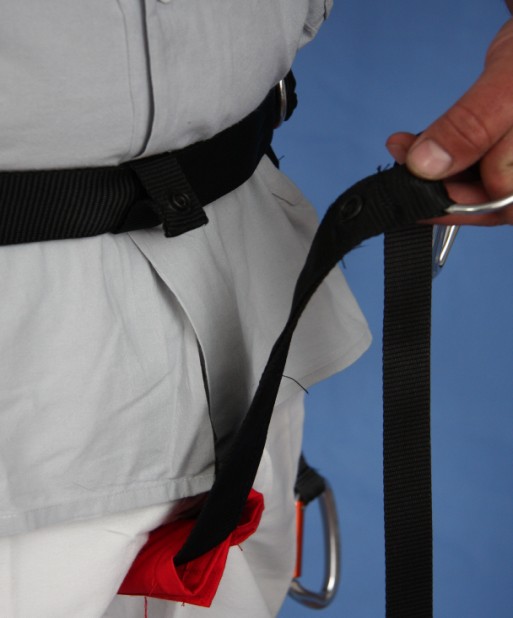

9 Postup nasazení sedáku u ležícího klienta Klienta otočíme na bok, sedák umístíme v bederní části těla. Poté klienta přetočíme na druhý bok, vytáhneme pás a vyrovnáme, aby v poloze na zádech byl klient na středu bezpečnostní sedáku. Klienta zpolohujeme na záda a zapneme bezpečnostní sedák. Poté protáhneme sedací část sedáku mezi nohama a pomocí patentů připneme k pásu. Pozor patentky nejsou nosnou částí. Poté můžeme přejít k samotné rehabilitaci. Při umisťování klienta do chodítka, nezapomenout odepnout patentku a karabinu připnout do předního oka chodítka!!! 9

10 ÚDRŽBA Chodítko lze čistit běžnými čistícími, dezinfekčními a konzervačními prostředky, které neobsahují rozpouštědla. Aby byla zachována maximální funkčnost a stabilita, doporučujeme pravidelně kontrolovat všechny jistící prvky, stav koleček a popř. odstranit mechanické nečistoty všech částí. Sedák lze prát na 30 C. Při čištění sedáku nepoužívat rozpouštědla. Při praní sedáku doporučujeme vložit sedák do vaku na sedák, který jste obdrželi při koupi chodítka. Doporučená životnost sedáku je 3 roky. Sedák pravidelně kontrolujte, zda není poškozen, předejdete tak nežádoucím událostem. SERVIS A OPRAVY V případě nutnosti, dojde-li k závadě nebo poškození částí rehabilitačního vozíku, kontaktujte prodejce nebo výrobce, který Vám poskytne potřebné informace. Výroba a servis: Dlouhá 204 Chlumčany Tel.: IČO: DIČ: CZ Česká republika kontakt@hprmeditools.com petr.hampl@hprmeditools.com 10

11 Obchodní zastoupení - distribuce: Jaroslav Petele Tel.: jaroslav.petele@hprmeditools.com Miroslav Hampl Tel.: miroslav.hampl@meditools.com Next Walk 11
