Příručka instalace podlah Colorex Plus. Pokyny k pokládce

Transkript

1 Pokyny k pokládce 1. Úvodní poznámky: Ačkoliv společnost Forbo zaručuje, že se na jejich výrobcích nevyskytují zjevné viditelné vady, společnost Forbo doporučuje, aby se zákazník a osoba, která výrobek instaluje, během instalace ujistili, že všechen materiál nenese žádné zjevné fyzické vady. Pokud je v okamžiku instalace zaznamenána zjevná fyzická vada, neměla by být podlaha instalována. 2. Instalace- Příprava podkladu (renovace) Při použití dílců Colorex Plus je příprava podkladu omezena na minimum. Plus lze instalovat "ihned po dodání" na stavbu bez nutnosti použití speciálních nástrojů nebo pomocných produktů. Dutiny v podkladu nebo potěru, které mohou způsobit lokální poškození dílce v případě intenzivního provozu, lze jednoduše a snadno opravit před nebo dokonce po instalaci podlahy Colorex Plus. Vysoká úroveň vlhkosti, stejně jako průmyslové znečištění podkladu, zahrnující barvy, oleje, mastnoty a chemikálií, lze obecně ignorovat. Poškození, jako jsou díry, opotřebení, sprašné betonové podklady nebo křehké cementové potěry, lze před instalací dílců Colorex Plus opravit jednoduchými metodami odpovídajícími danému místu (např. oprava maltou). Díky volné pokládce dílců Colorex Plus a jejich funkci rozložení zatížení, nemusí být vždy splněny odpovídající standardy pro podklad a instalační podmínky Nové budovy V případě nových budov může být podlaha Colorex Plus instalována obecně přímo na vyrovnaný beton bez jakéhokoliv připraveného podkladu. Vzhledem k tomu, že Colorex Plus není primárně samonosnou podlahou, může překrýt pouze malé díry (Ø<5 cm) a malá poškození, ale nemůže plnit rozsáhlou vyrovnávací nebo dokonce podpůrnou funkci. Po krátké době (v závislosti na teplotě) se Colorex Plus sám přizpůsobí podkladu. Colorex Plus jsou volně položitelné dílce, ale v malých prostorách nebo dlouhých úzkých chodbách může být nutné upevnit je k podkladu, aby se předešlo posunu Aklimatizace Před instalací musí být Colorex Plus aklimatizován skladováním po dobu 48 hodin při teplotě nejméně 18 C přímo v místnosti, ve které bude instalován. Pro správnou aklimatizaci je nutné čtverce vybalit a naskládat na podlahu do uspořádaných, stejně vysokých sloupců, každého tvořeného nanejvýš deseti dílci. 3. Začátek instalace Nejlepší optický výsledek je dosažen, když jsou všechny krajní dílce, pokud je to možné, stejného rozměru. Za tímto účelem je první řada dílců změřena od středu místnosti a linie vyznačena křídou. Odchylky od pravoúhlosti stavby mohou vést ke značné práci a prořezu materiálu, pokud nejsou zjištěny a zohledněny před zahájením instalace. Při měření a plánování krajní řady je důležité zajistit, aby měla šířku nejméně 10 cm. 9/2018 1/6

2 Instalace podlahy Colorex Plus začíná druhou řadou dílců od stěny. Je důležité, aby druhá řada byla instalovaná přesně podél linie vyznačené křídou. Jakmile je druhá řada hotová, první řada může být odměřena a položena. Pro zakliknutí spojovacího zámku lze použít gumovou paličku. Při měření krajní řady by mělo být počítáno s dostatečnou dilatací (mezerou) od stěny. Označte si okraje pro odříznutí a uřízněte je na kotoučové nebo přímočaré pile. Při vkládání krajních dílců musí být druhá řada mírně zvednutá. Po dokončení prvních dvou řad může být instalace postupně dokončená v celé místnosti. 9/2018 2/6

3 3.1. Fixace krajních řad Dalším doporučením pro podlahy, po kterých se jezdí vozíky s kolečky, je zajištění fixace krajních dílců. Tam, kde není k dispozici vhodné ukončení (například dveře a průchody), doporučujeme krajní dílce přilepit k podkladu, např. složkovým lepidlem 2-K Nástroje Colorex Plus může být obráběn jakýmkoliv dřevozpracujícím nástrojem. Mohou být použity zejména následující stroje: Kotoučová pila Přímočará pila Lisovací stroj Router Vrtačka Hoblík 4. Rozdíly teplot během instalace Pokud jsou ve velkých prostorách - instalovány dílce za vysokých teplot (např. v létě) nebo při teplotě podkladu, která se výrazně liší od teploty vzduchu (>5 C), lze očekávat zmenšení rozměrů místa pro pokládku. V takových případech a tam, kde je to možné, musí být dílce, které mají být instalovány, rozloženy individuálně na podklad pro aklimatizaci. Protože jsou jednotlivé dílce spojeny dohromady, bude se celá podlahová plocha roztahovat nebo smršťovat s teplotními výkyvy. Díky termoplastickým vlastnostem se rozměr zvětší při vyšších teplotách a zmenší při nižších teplotách Termoplastické chování spojovacího systému Roztažnost podlahové plochy je bezproblémová, pokud jsou na krajních dílcích uložena vhodná pohyblivá zakončení. Ve skutečnosti se materiál s roztažením také "změkčuje", a tak jsou buď spojovací systém a / nebo krajní dílce jen mírně namáhány / zmáčknuty. Když je nízká teplota, dílce se zmenšují a ztuhnou. V tomto případě se může stát, že se objeví dočasný falešný spoj Možná deformace spojovacího systému Když se čtverec zmenší kvůli nízkým teplotám, zbytek plochy by ho měl následovat. Pokud je pohyb celého podlahového prostoru znemožněn vysokým statickým zatížením, jako jsou stroje, rámy apod., může se objevit mírná deformace spojovacího systému. V extrémních případech se mohou objevit "otevřené spoje". Je důležité vědět, že výše uvedené jevy mohou poškodit nanejvýš optický vzhled. Tomuto efektu lze předejít správným svařením dílců za tepla Podpora spojovacího systému V případě špatných podkladů s prohlubněmi a otvory je naprosto důležité věnovat pozornost tomu, aby byl spojovací zámek dostatečně podepřen. Špatně! Níže uvedená fotografie jasně ukazuje, že dutina je příliš velká. Spojovací systém proto může při zatížení vyskočit. 9/2018 3/6

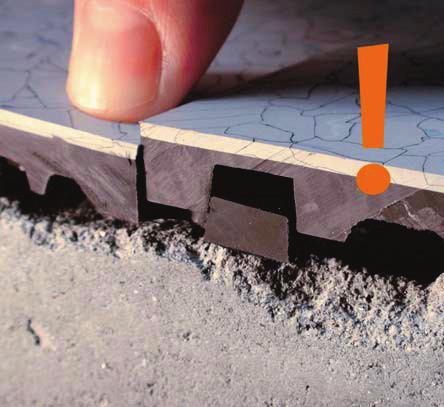

4 Dílce Colorex Plus jsou kladené volně, a proto není nezbytně nutné existující dilatační spáry respektovat. V případě potřeby mohou být nařezány později na běžně nainstalované podlaze. Nedoporučujeme vytvářet na podlaze dilatační spáry v materiálu Colorex Plus od samého počátku. Potřeba zda a kde vytvořit jednu nebo více dilatačních spár se nejlépe zjišťuje pozorováním, jak se podlaha bude chovat, jakmile se usadí a stabilizuje. 5. Stroje a jejich nožičky Při správné instalaci je Colorex Plus naprosto vhodný pro provoz vozíků s kolečky (max. hmotnost ručního paletového vozíku 1,5 t, vysokozdvižného vozíku s pevnými koly 2,5 t a nafouknutými pneumatikami 5 t). Problematičtější je přímé umístění strojů na Colorex Plus. Je třeba vzít v úvahu, že materiál je termoplastický, a proto se při zahřátí změkčuje. Stroje, které musí být umístěny v horizontální poloze (např. soustruhy, lisovací stroje, erozní stroje apod.) mohou být umístěny na krytinu Colorex Plus za předpokladu rovnoměrného rozložení zátěže (max. 50 kg / cm²). Stroje s nerovnoměrně rozloženým zatížením (otočné jeřáby, radiální vrtačky apod.) NESMÍ být umístěny na krytinu Colorex Plus. Totéž platí pro zařízení k měření vibrací (stroje pro vyvažování kol). Seříznuté konce kolem nožiček strojů / podkladů musí být vždy utěsněny polyuretanem. 6. Polyuretan pro utěsnění okrajů (s oboustrannou boční adhezí) Okrajové strany (včetně těch u základny strojů) nesmí být nikdy utěsněny nebo zasilikonovány. Silikonová přídržnost není pro PVC dostatečně pevná. Polyuretan se doporučuje pro oboustranné lepení / utěsnění okrajových dílců. Jako podkladní profil je třeba použít pěnovou šňůru, aby se zajistila oboustranná boční přilnavost a snížila se spotřeba materiálu. Správně! Oboustranná přilnavost polyuretanu utěsní mezeru. Pro optimální výsledek je nejdříve vložen pěnový profil. Špatně! Trojstranná přilnavost polyuretanu brání volné expanzi a to může vést k poškození! Často stačí překrýt malé otvory obvodovou lištou jako na obrázku. 9/2018 4/6

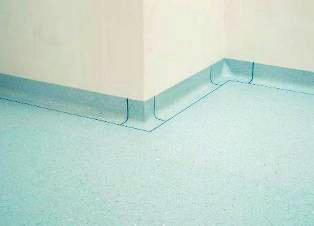

5 V zásadě je nutné počítat s tím, že Colorex Plus je volně kladený termoplastický materiál, a proto bude reagovat na změny teploty roztahováním a smršťováním. V normálně klimatizovaných prostorách s malými změnami teploty (ve vytápěných pracovních prostorách, místnostech s klimatizací atd.) obvykle postačuje 3 a 5mm mezera. 7. Obvodové lišty Soklové lišty jsou dostupné v rozdílných konstrukcích a barvách. Pro podklady s možnou vlhkostí jsou navrženy soklové lišty s malými ventilačními otvory 8. Pokyny pro zacházení s typem EC Struktura medových pláství na rubové straně produktu Colorex EC Plus je vyrobena ze sloučeniny černého karbonu a vinylu. Proto dbejte na to, aby nedošlo k tažení nebo posunování čtverců po již nainstalované podlaze, protože by mohlo dojít k tvorbě černých šmouh podobně jako při výrazném ošoupání. Pokud se to ovšem stane, černé šmouhy lze vyčistit čistým lihem a kusem bílého padu. 9. Pokyny k instalaci vodivých čtverců Instalace krytiny Colorex EC Plus by neměla začít, dokud nebude dokončena práce všech ostatních prací, zejména stropních konstruckí. Prostory by měly být vyčištěny, zcela uzavřeny a rovnoměrně udržovány při teplotě nejméně 18 C po dobu 48 hodin před, během a 72 hodin po dokončení instalace Požadavky podkladu: Celistvý, pevný a bez trhlin. Opravte a odstraňte malé trhliny vhodnou lepivou směsí na bázi cementu. Pozor: pokud je krytina instalována již na existující měkký podklad, budou ovlivněny vlastnosti zbytkového otlaku. Trvale suchý s maximální zbytkovou vlhkostí pro nevytápěné podklady: 2,5% CM pro betonový podklad 0,5% CM pro anhydritový podklad Čistý, zejména bez stop oleje, mastnoty, prachu, barvy a cizích předmětů Instalace a rozložení měděných pásů Integrovaný krycí systém doporučený pro oblasti s vysokými požadavky na hygienu. Obecná doporučení: Měděné pásky pro elektrické uzemnění musí být připevněny nejdříve. Přednostně používejte samolepící měděné pásky, rychleji se instalují a poskytují nejlepší přilnavost k podkladu. Veškerá elektrická připojení k uzemněním musí být provedena kvalifikovaným elektrikářem. Rozvržení plochy menší než 50m²: Instalujte zhruba 1 metr dlouhý měděný pásek přímo k nejbližšímu bodu uzemnění. Prosím viz. Obrázek 1 Rozvržení plochy větší než 50m² - Možnost A: Tato alternativa se doporučuje pro místnosti, kde je kratší strana menší než 50 metrů. Nainstalujte obvod měděného pásku do tvaru hřebene, jak je znázorněno na obr. 2. Propojte bodově všechny spoje pásků, abyste zajistili správný kontakt, a vyzkoušejte vodivost obvodu měděných pásků příslušným testovacím zařízením ještě před tím, než začnete pokládat dílce. 9/2018 5/6

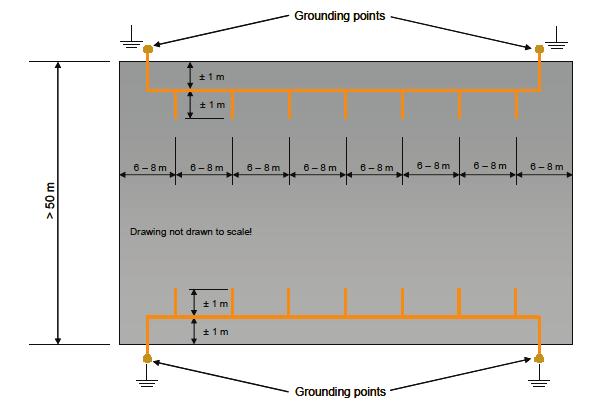

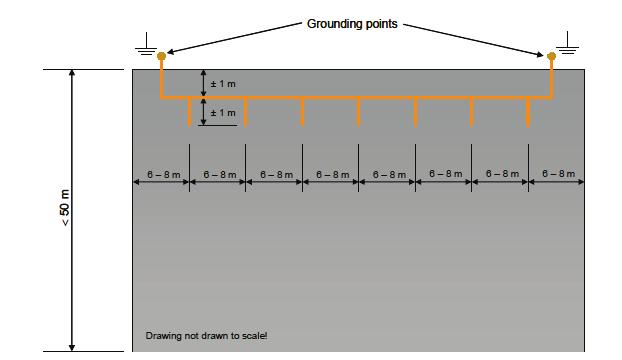

6 Rozvržení plochy větší než 50m² - Možnost B: Tato alternativa se vztahuje na místnosti, kde kratší strana přesahuje 50 metrů. Instalujte dva systémy měděných pásků podél obou delších stran naproti sobě., jak je znázorněno na obrázku 3 na straně 6. Proveďte všechna propojení pásků a otestujte vodivost, jak je popsáno pro alternativu A Testování elektrického odporu po instalaci Zkoušky elektrického odporu bodu uzemnění testujte podle schválených příslušných norem. Hodnoty elektrického odporu mohou být vyšší než uváděné, jestliže byl na povrch podlahy aplikován vosk, akrylátová emulze atd. Obr. 1 Rozložení měděného pásku v místnosti < 50 m 2 ~ 1m Obr. 2 Rozložení měděného pásku v místnosti >50 m 2, možnost A Obr. 3 Rozložení měděných pásků v místnosti >50 m 2, možnost B 9/2018 6/6
