Comfort' znamená, že ihned dostanete status značky a země na základě vašeho připojeného deníku!

Transkript

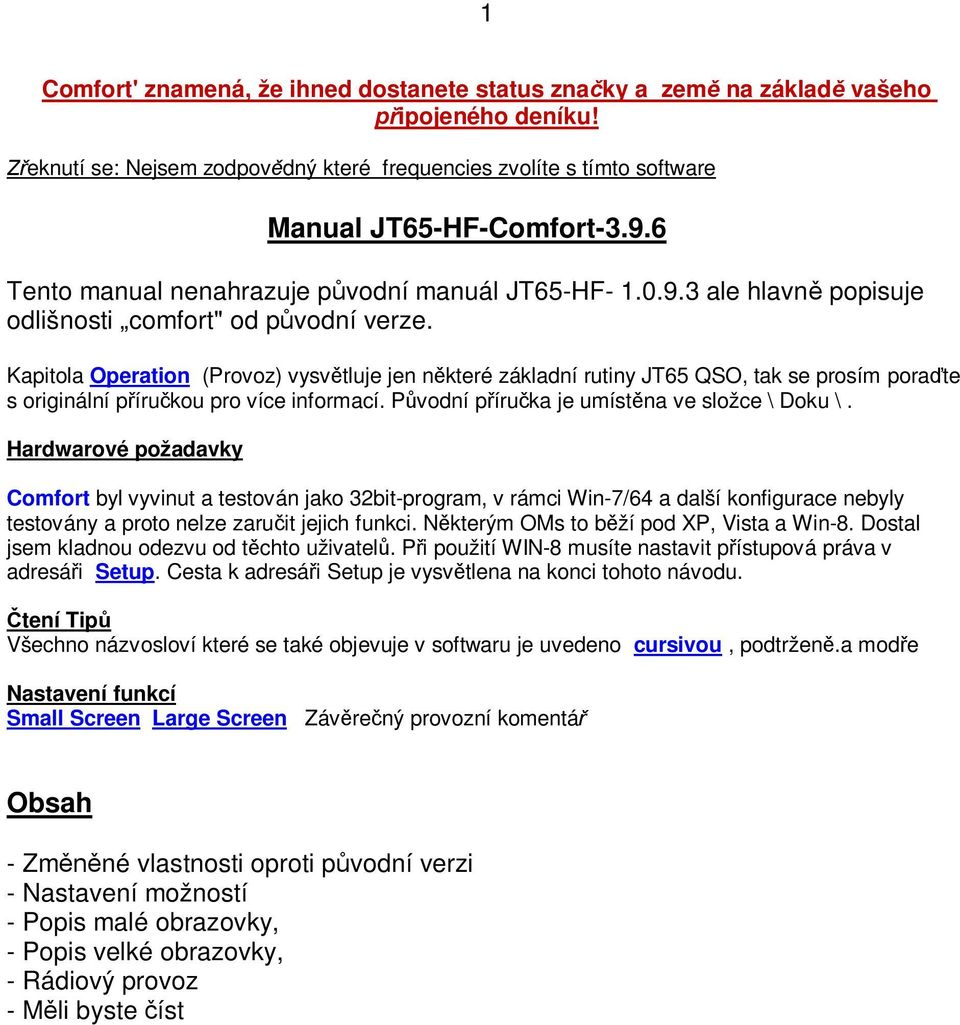

1 1 Comfort' znamená, že ihned dostanete status značky a země na základě vašeho připojeného deníku! Zřeknutí se: Nejsem zodpovědný které frequencies zvolíte s tímto software Manual JT65-HF-Comfort Tento manual nenahrazuje původní manuál JT65-HF ale hlavně popisuje odlišnosti comfort" od původní verze. Kapitola Operation (Provoz) vysvětluje jen některé základní rutiny JT65 QSO, tak se prosím poraďte s originální příručkou pro více informací. Původní příručka je umístěna ve složce \ Doku \. Hardwarové požadavky Comfort byl vyvinut a testován jako 32bit-program, v rámci Win-7/64 a další konfigurace nebyly testovány a proto nelze zaručit jejich funkci. Některým OMs to běží pod XP, Vista a Win-8. Dostal jsem kladnou odezvu od těchto uživatelů. Při použití WIN-8 musíte nastavit přístupová práva v adresáři Setup. Cesta k adresáři Setup je vysvětlena na konci tohoto návodu. Čtení Tipů Všechno názvosloví které se také objevuje v softwaru je uvedeno cursivou, podtrženě.a modře Nastavení funkcí Small Screen Large Screen Závěrečný provozní komentář Obsah - Změněné vlastnosti oproti původní verzi - Nastavení možností - Popis malé obrazovky, - Popis velké obrazovky, - Rádiový provoz - Měli byste číst

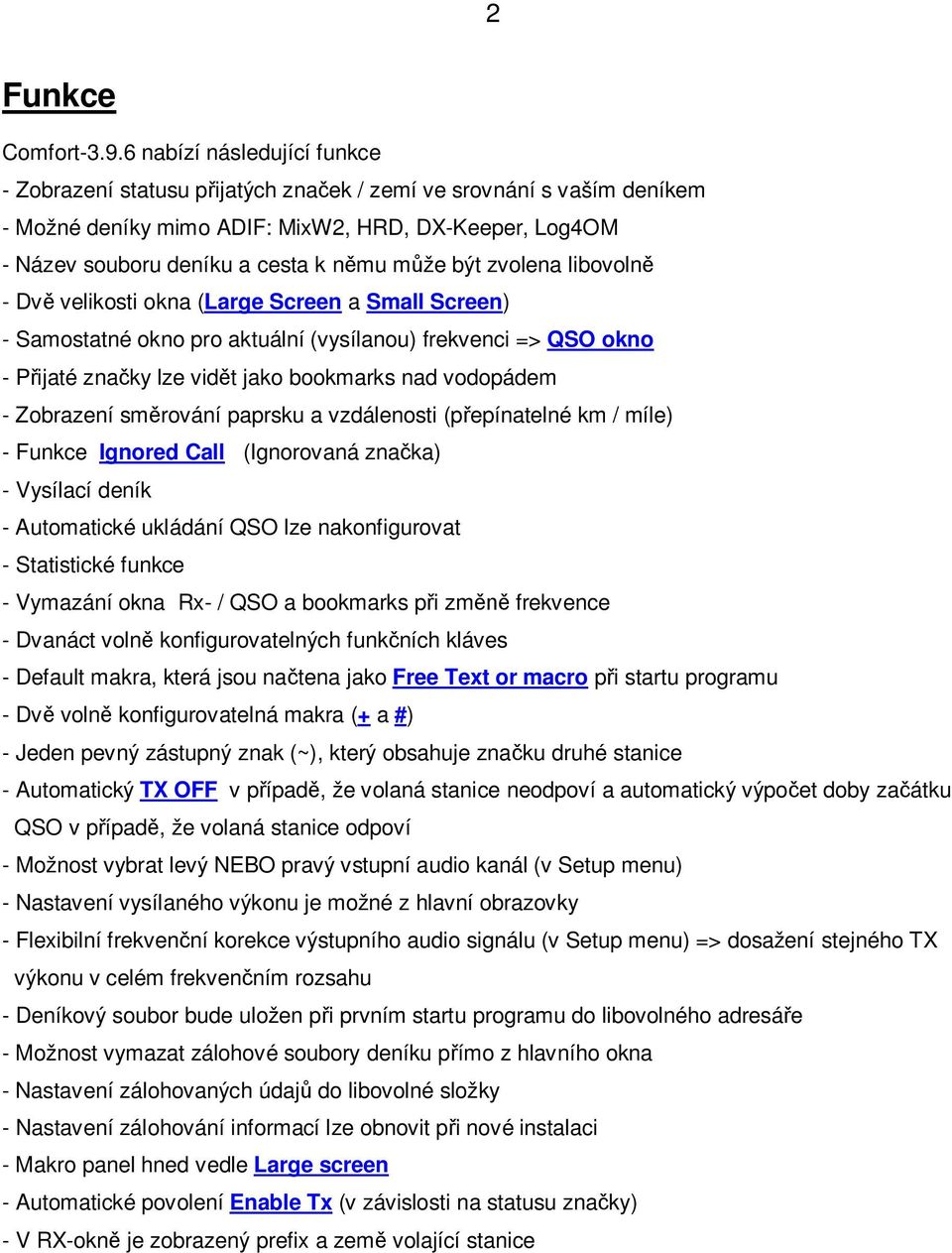

2 2 Funkce Comfort nabízí následující funkce - Zobrazení statusu přijatých značek / zemí ve srovnání s vaším deníkem - Možné deníky mimo ADIF: MixW2, HRD, DX-Keeper, Log4OM - Název souboru deníku a cesta k němu může být zvolena libovolně - Dvě velikosti okna (Large Screen a Small Screen) - Samostatné okno pro aktuální (vysílanou) frekvenci => QSO okno - Přijaté značky lze vidět jako bookmarks nad vodopádem - Zobrazení směrování paprsku a vzdálenosti (přepínatelné km / míle) - Funkce Ignored Call (Ignorovaná značka) - Vysílací deník - Automatické ukládání QSO lze nakonfigurovat - Statistické funkce - Vymazání okna Rx- / QSO a bookmarks při změně frekvence - Dvanáct volně konfigurovatelných funkčních kláves - Default makra, která jsou načtena jako Free Text or macro při startu programu - Dvě volně konfigurovatelná makra (+ a #) - Jeden pevný zástupný znak (~), který obsahuje značku druhé stanice - Automatický TX OFF v případě, že volaná stanice neodpoví a automatický výpočet doby začátku QSO v případě, že volaná stanice odpoví - Možnost vybrat levý NEBO pravý vstupní audio kanál (v Setup menu) - Nastavení vysílaného výkonu je možné z hlavní obrazovky - Flexibilní frekvenční korekce výstupního audio signálu (v Setup menu) => dosažení stejného TX výkonu v celém frekvenčním rozsahu - Deníkový soubor bude uložen při prvním startu programu do libovolného adresáře - Možnost vymazat zálohové soubory deníku přímo z hlavního okna - Nastavení zálohovaných údajů do libovolné složky - Nastavení zálohování informací lze obnovit při nové instalaci - Makro panel hned vedle Large screen - Automatické povolení Enable Tx (v závislosti na statusu značky) - V RX-okně je zobrazený prefix a země volající stanice

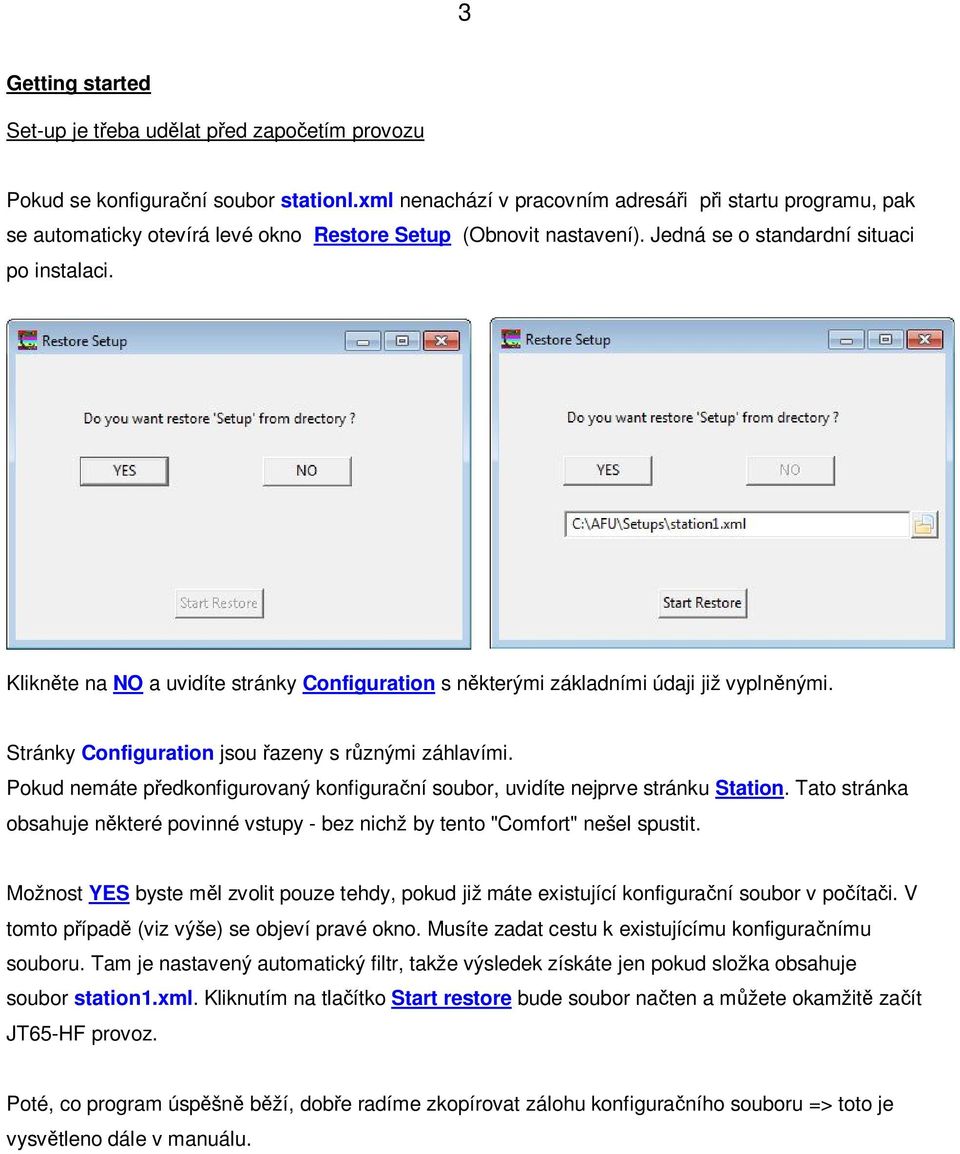

3 3 Getting started Set-up je třeba udělat před započetím provozu Pokud se konfigurační soubor stationl.xml nenachází v pracovním adresáři při startu programu, pak se automaticky otevírá levé okno Restore Setup (Obnovit nastavení). Jedná se o standardní situaci po instalaci. Klikněte na NO a uvidíte stránky Configuration s některými základními údaji již vyplněnými. Stránky Configuration jsou řazeny s různými záhlavími. Pokud nemáte předkonfigurovaný konfigurační soubor, uvidíte nejprve stránku Station. Tato stránka obsahuje některé povinné vstupy - bez nichž by tento "Comfort" nešel spustit. Možnost YES byste měl zvolit pouze tehdy, pokud již máte existující konfigurační soubor v počítači. V tomto případě (viz výše) se objeví pravé okno. Musíte zadat cestu k existujícímu konfiguračnímu souboru. Tam je nastavený automatický filtr, takže výsledek získáte jen pokud složka obsahuje soubor station1.xml. Kliknutím na tlačítko Start restore bude soubor načten a můžete okamžitě začít JT65-HF provoz. Poté, co program úspěšně běží, dobře radíme zkopírovat zálohu konfiguračního souboru => toto je vysvětleno dále v manuálu.

4 4 Station Callsign, Grid, Sound Input-/Output Device, Log location jsou povinná pole (se šedým pozadím) Téměř všechny údaje jsou kontrolovány z hlediska správnosti. Chybějící nebo nesprávné údaje budou při pokusu o uložení souboru config odepřeny a okno Configuration nebude možné zavřít. Zvuková karta Volitelné možnosti závisí na dostupných zvukových zařízení ve vašem systému. Po instalaci program kontroluje parametry zvukové karty a vytváří soubor wisdom2.dat ve složce Setup. Údaje obsažené v tomto souboru budou potřeba při použití volby Enable automatic RX / TX sample rate Correction. V poli Audio input channel si můžete zvolit levý nebo pravý zvukový kanál => to závisí na tom, jaký je propojovací kabel mezi vysílačem a počítačem. Logselection Pokud používáte HRD nebo Keeper uvidíte tlačítko ODBC Manager. ODBC Manager vypíše seznam všech dostupných zdrojů dat ODBC, ale můžete je také použít k vytvoření nového zdroje (viz Popis ODBC). Pokud nemáte na vašem systému ovladač ODBC (který zvládne *.mdb soubory), musíte jej nainstalovat. Standardní instalace Windows obvykle obsahuje Access -mdb ovladač, zkontrolujte, zda je nebo není Accces skutečně načten.

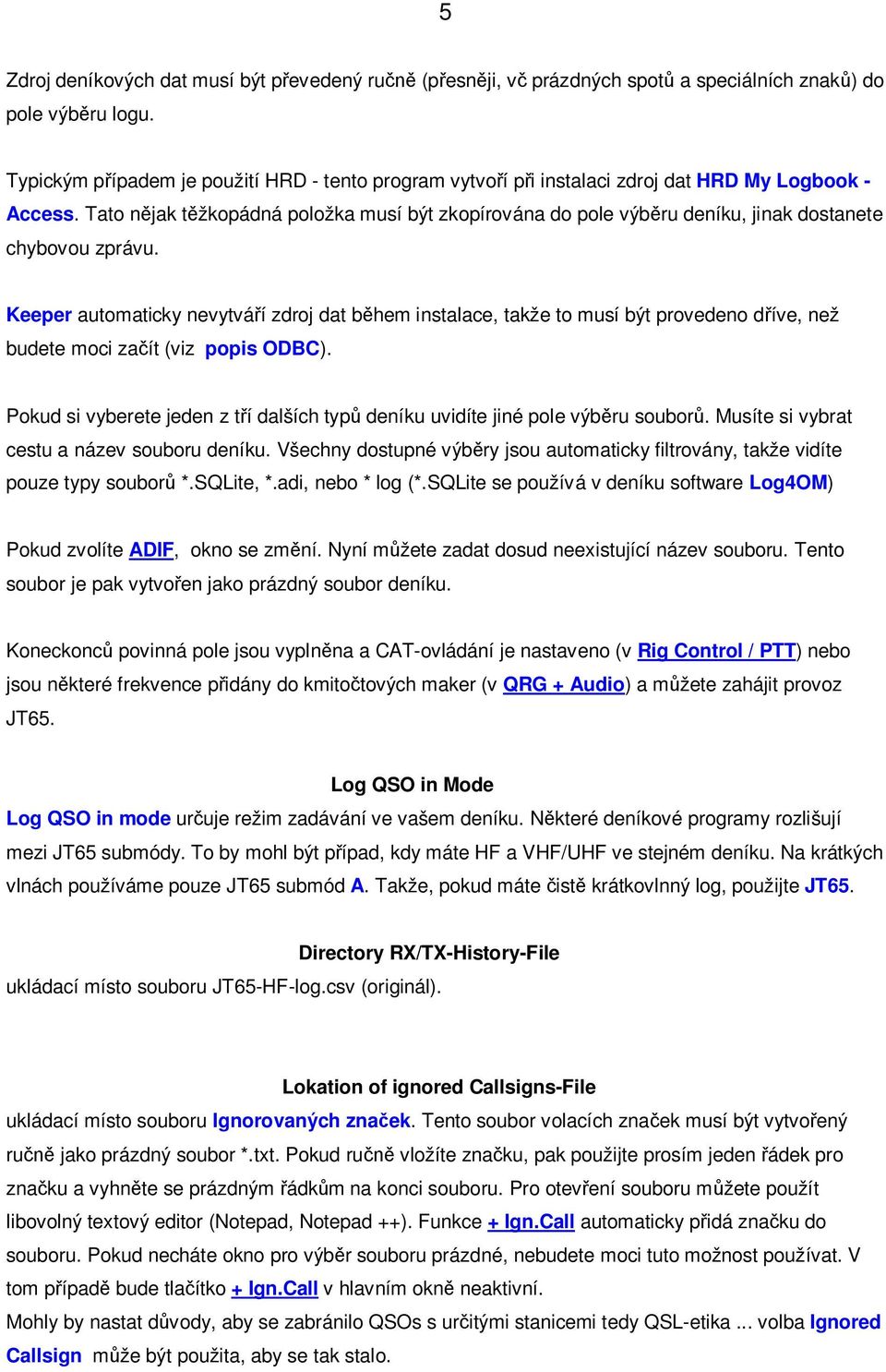

5 5 Zdroj deníkových dat musí být převedený ručně (přesněji, vč prázdných spotů a speciálních znaků) do pole výběru logu. Typickým případem je použití HRD - tento program vytvoří při instalaci zdroj dat HRD My Logbook - Access. Tato nějak těžkopádná položka musí být zkopírována do pole výběru deníku, jinak dostanete chybovou zprávu. Keeper automaticky nevytváří zdroj dat během instalace, takže to musí být provedeno dříve, než budete moci začít (viz popis ODBC). Pokud si vyberete jeden z tří dalších typů deníku uvidíte jiné pole výběru souborů. Musíte si vybrat cestu a název souboru deníku. Všechny dostupné výběry jsou automaticky filtrovány, takže vidíte pouze typy souborů *.SQLite, *.adi, nebo * log (*.SQLite se používá v deníku software Log4OM) Pokud zvolíte ADIF, okno se změní. Nyní můžete zadat dosud neexistující název souboru. Tento soubor je pak vytvořen jako prázdný soubor deníku. Koneckonců povinná pole jsou vyplněna a CAT-ovládání je nastaveno (v Rig Control / PTT) nebo jsou některé frekvence přidány do kmitočtových maker (v QRG + Audio) a můžete zahájit provoz JT65. Log QSO in Mode Log QSO in mode určuje režim zadávání ve vašem deníku. Některé deníkové programy rozlišují mezi JT65 submódy. To by mohl být případ, kdy máte HF a VHF/UHF ve stejném deníku. Na krátkých vlnách používáme pouze JT65 submód A. Takže, pokud máte čistě krátkovlnný log, použijte JT65. Directory RX/TX-History-File ukládací místo souboru JT65-HF-log.csv (originál). Lokation of ignored Callsigns-File ukládací místo souboru Ignorovaných značek. Tento soubor volacích značek musí být vytvořený ručně jako prázdný soubor *.txt. Pokud ručně vložíte značku, pak použijte prosím jeden řádek pro značku a vyhněte se prázdným řádkům na konci souboru. Pro otevření souboru můžete použít libovolný textový editor (Notepad, Notepad ++). Funkce + Ign.Call automaticky přidá značku do souboru. Pokud necháte okno pro výběr souboru prázdné, nebudete moci tuto možnost používat. V tom případě bude tlačítko + Ign.Call v hlavním okně neaktivní. Mohly by nastat důvody, aby se zabránilo QSOs s určitými stanicemi tedy QSL-etika... volba Ignored Callsign může být použita, aby se tak stalo.

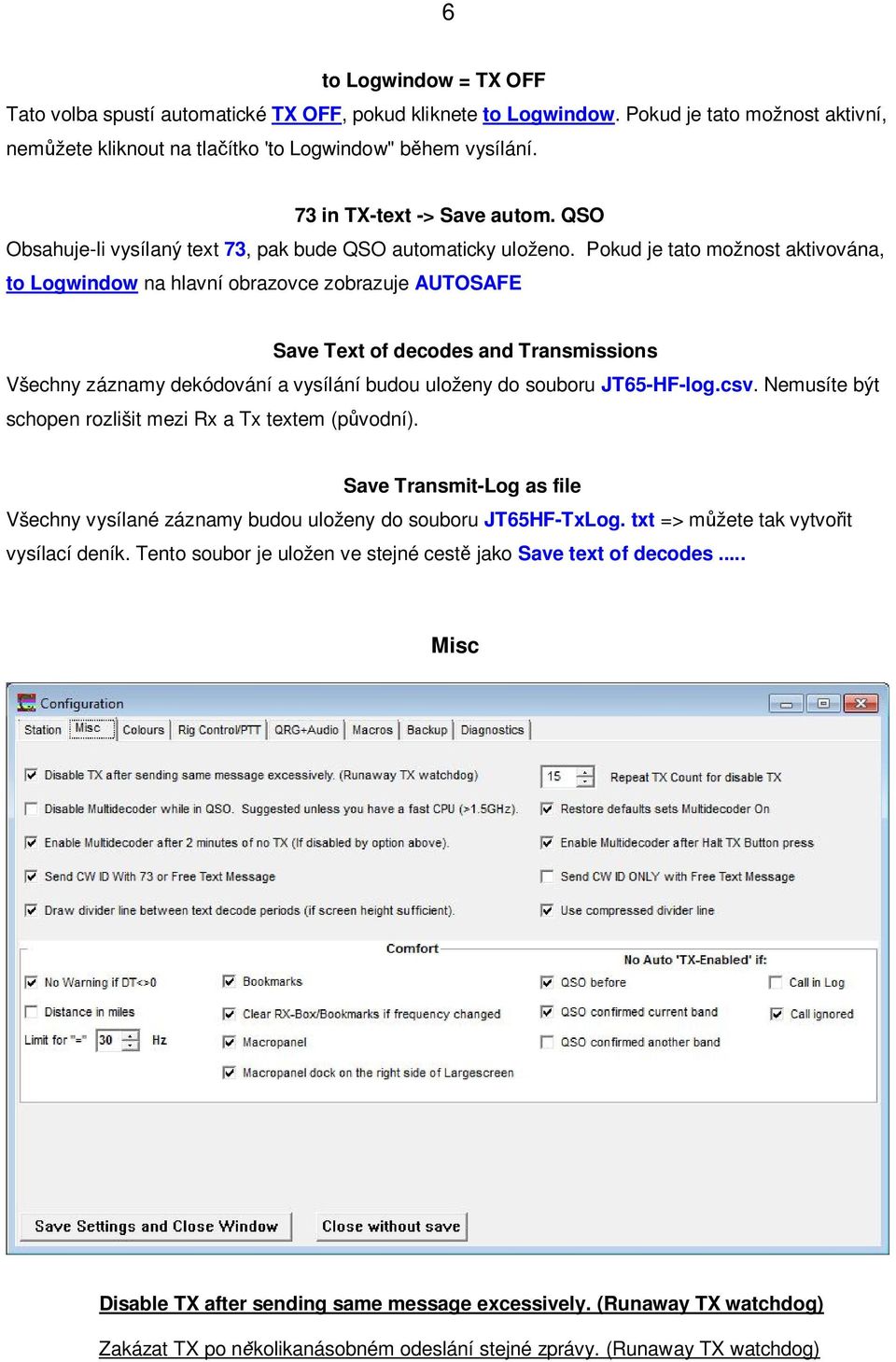

6 6 to Logwindow = TX OFF Tato volba spustí automatické TX OFF, pokud kliknete to Logwindow. Pokud je tato možnost aktivní, nemůžete kliknout na tlačítko 'to Logwindow" během vysílání. 73 in TX-text -> Save autom. QSO Obsahuje-li vysílaný text 73, pak bude QSO automaticky uloženo. Pokud je tato možnost aktivována, to Logwindow na hlavní obrazovce zobrazuje AUTOSAFE Save Text of decodes and Transmissions Všechny záznamy dekódování a vysílání budou uloženy do souboru JT65-HF-log.csv. Nemusíte být schopen rozlišit mezi Rx a Tx textem (původní). Save Transmit-Log as file Všechny vysílané záznamy budou uloženy do souboru JT65HF-TxLog. txt => můžete tak vytvořit vysílací deník. Tento soubor je uložen ve stejné cestě jako Save text of decodes... Misc Disable TX after sending same message excessively. (Runaway TX watchdog) Zakázat TX po několikanásobném odeslání stejné zprávy. (Runaway TX watchdog)

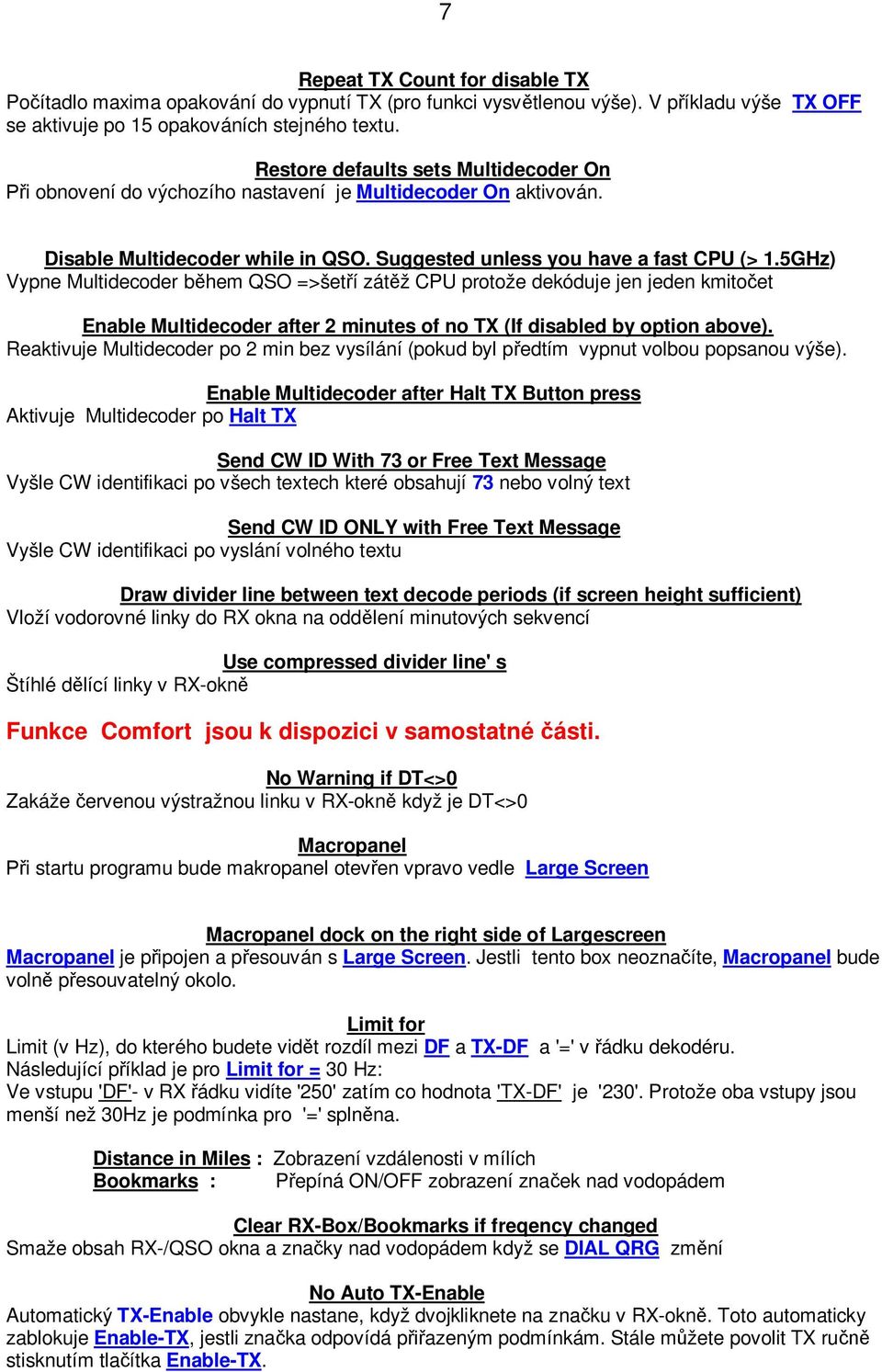

7 7 Repeat TX Count for disable TX Počítadlo maxima opakování do vypnutí TX (pro funkci vysvětlenou výše). V příkladu výše TX OFF se aktivuje po 15 opakováních stejného textu. Restore defaults sets Multidecoder On Při obnovení do výchozího nastavení je Multidecoder On aktivován. Disable Multidecoder while in QSO. Suggested unless you have a fast CPU (> 1.5GHz) Vypne Multidecoder během QSO =>šetří zátěž CPU protože dekóduje jen jeden kmitočet Enable Multidecoder after 2 minutes of no TX (If disabled by option above). Reaktivuje Multidecoder po 2 min bez vysílání (pokud byl předtím vypnut volbou popsanou výše). Enable Multidecoder after Halt TX Button press Aktivuje Multidecoder po Halt TX Send CW ID With 73 or Free Text Message Vyšle CW identifikaci po všech textech které obsahují 73 nebo volný text Send CW ID ONLY with Free Text Message Vyšle CW identifikaci po vyslání volného textu Draw divider line between text decode periods (if screen height sufficient) Vloží vodorovné linky do RX okna na oddělení minutových sekvencí Use compressed divider line' s Štíhlé dělící linky v RX-okně Funkce Comfort jsou k dispozici v samostatné části. No Warning if DT<>0 Zakáže červenou výstražnou linku v RX-okně když je DT<>0 Macropanel Při startu programu bude makropanel otevřen vpravo vedle Large Screen Macropanel dock on the right side of Largescreen Macropanel je připojen a přesouván s Large Screen. Jestli tento box neoznačíte, Macropanel bude volně přesouvatelný okolo. Limit for Limit (v Hz), do kterého budete vidět rozdíl mezi DF a TX-DF a '=' v řádku dekodéru. Následující příklad je pro Limit for = 30 Hz: Ve vstupu 'DF'- v RX řádku vidíte '250' zatím co hodnota 'TX-DF' je '230'. Protože oba vstupy jsou menší než 30Hz je podmínka pro '=' splněna. Distance in Miles : Zobrazení vzdálenosti v mílích Bookmarks : Přepíná ON/OFF zobrazení značek nad vodopádem Clear RX-Box/Bookmarks if freqency changed Smaže obsah RX-/QSO okna a značky nad vodopádem když se DIAL QRG změní No Auto TX-Enable Automatický TX-Enable obvykle nastane, když dvojkliknete na značku v RX-okně. Toto automaticky zablokuje Enable-TX, jestli značka odpovídá přiřazeným podmínkám. Stále můžete povolit TX ručně stisknutím tlačítka Enable-TX.

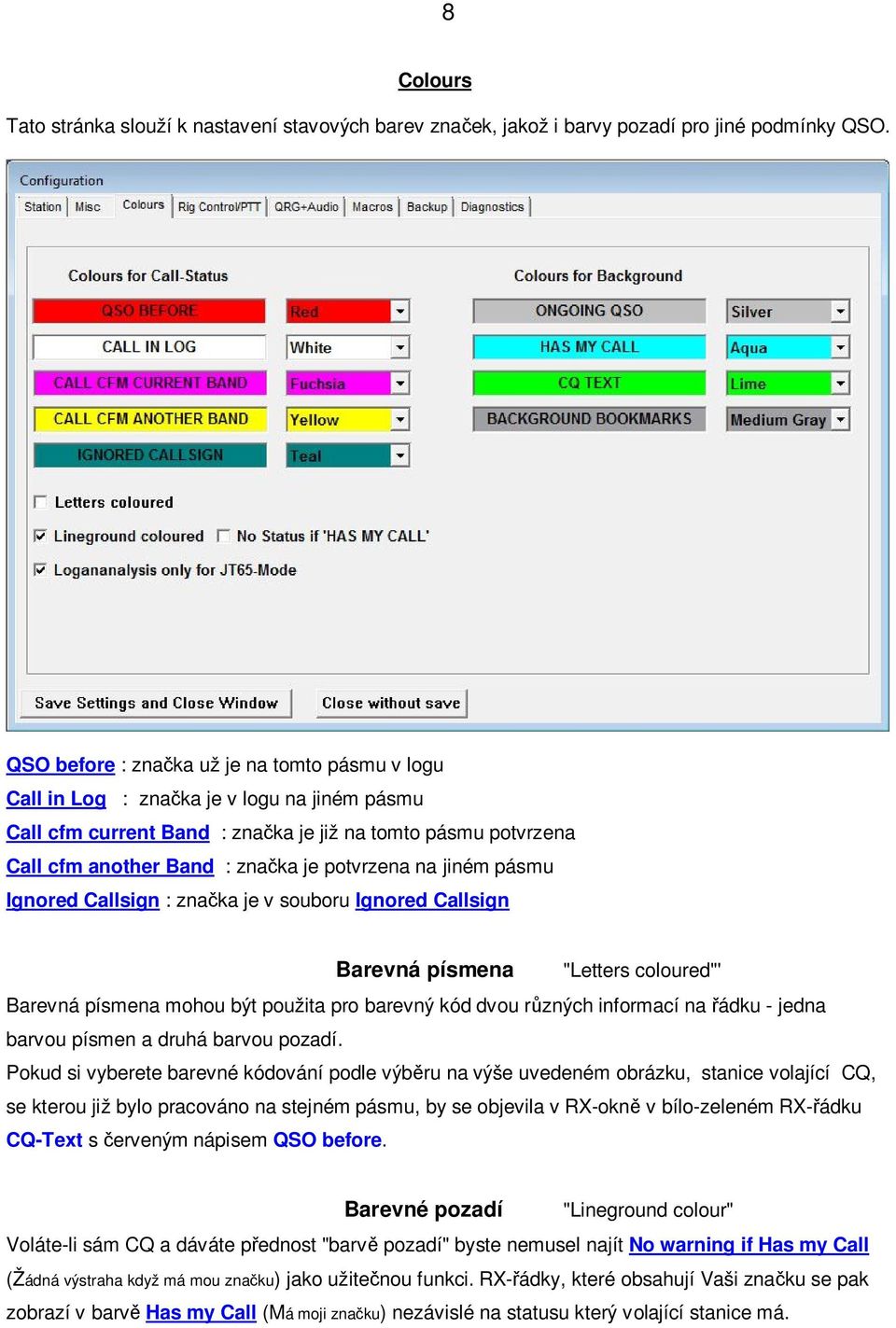

8 8 Colours Tato stránka slouží k nastavení stavových barev značek, jakož i barvy pozadí pro jiné podmínky QSO. QSO before : značka už je na tomto pásmu v logu Call in Log : značka je v logu na jiném pásmu Call cfm current Band : značka je již na tomto pásmu potvrzena Call cfm another Band : značka je potvrzena na jiném pásmu Ignored Callsign : značka je v souboru Ignored Callsign Barevná písmena "Letters coloured"' Barevná písmena mohou být použita pro barevný kód dvou různých informací na řádku - jedna barvou písmen a druhá barvou pozadí. Pokud si vyberete barevné kódování podle výběru na výše uvedeném obrázku, stanice volající CQ, se kterou již bylo pracováno na stejném pásmu, by se objevila v RX-okně v bílo-zeleném RX-řádku CQ-Text s červeným nápisem QSO before. Barevné pozadí "Lineground colour" Voláte-li sám CQ a dáváte přednost "barvě pozadí" byste nemusel najít No warning if Has my Call (Žádná výstraha když má mou značku) jako užitečnou funkci. RX-řádky, které obsahují Vaši značku se pak zobrazí v barvě Has my Call (Má moji značku) nezávislé na statusu který volající stanice má.

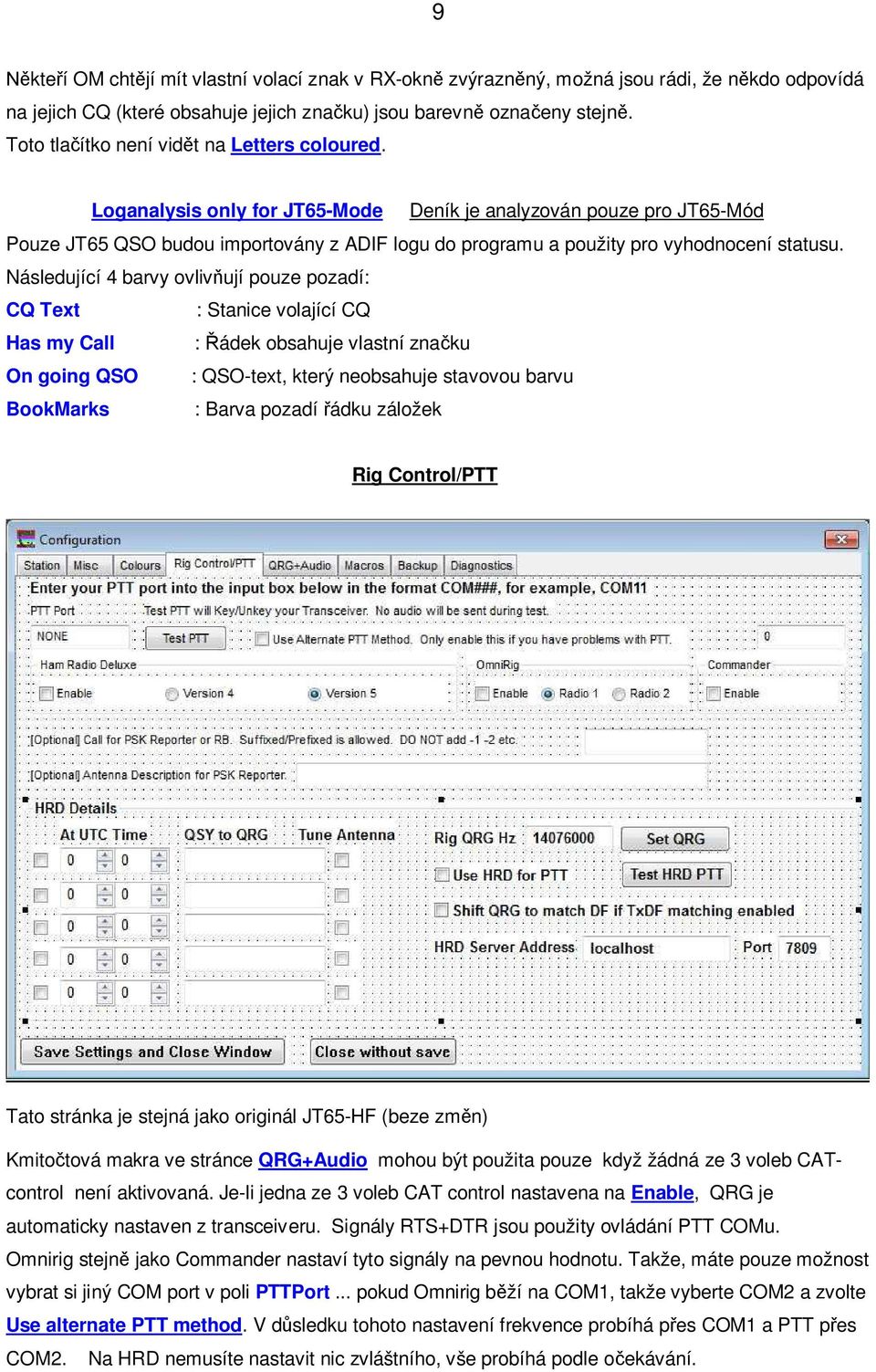

9 9 Někteří OM chtějí mít vlastní volací znak v RX-okně zvýrazněný, možná jsou rádi, že někdo odpovídá na jejich CQ (které obsahuje jejich značku) jsou barevně označeny stejně. Toto tlačítko není vidět na Letters coloured. Loganalysis only for JT65-Mode Deník je analyzován pouze pro JT65-Mód Pouze JT65 QSO budou importovány z ADIF logu do programu a použity pro vyhodnocení statusu. Následující 4 barvy ovlivňují pouze pozadí: CQ Text : Stanice volající CQ Has my Call : Řádek obsahuje vlastní značku On going QSO : QSO-text, který neobsahuje stavovou barvu BookMarks : Barva pozadí řádku záložek Rig Control/PTT Tato stránka je stejná jako originál JT65-HF (beze změn) Kmitočtová makra ve stránce QRG+Audio mohou být použita pouze když žádná ze 3 voleb CATcontrol není aktivovaná. Je-li jedna ze 3 voleb CAT control nastavena na Enable, QRG je automaticky nastaven z transceiveru. Signály RTS+DTR jsou použity ovládání PTT COMu. Omnirig stejně jako Commander nastaví tyto signály na pevnou hodnotu. Takže, máte pouze možnost vybrat si jiný COM port v poli PTTPort... pokud Omnirig běží na COM1, takže vyberte COM2 a zvolte Use alternate PTT method. V důsledku tohoto nastavení frekvence probíhá přes COM1 a PTT přes COM2. Na HRD nemusíte nastavit nic zvláštního, vše probíhá podle očekávání.

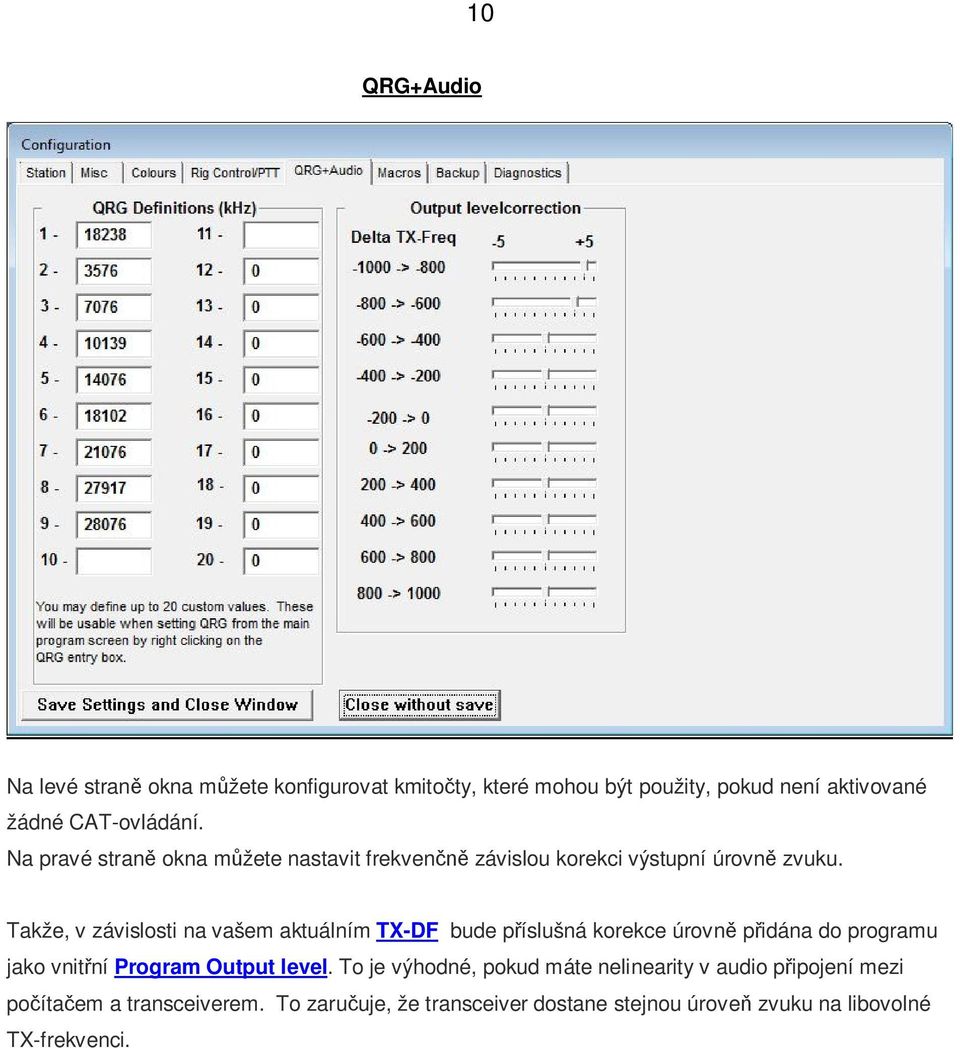

10 10 QRG+Audio Na levé straně okna můžete konfigurovat kmitočty, které mohou být použity, pokud není aktivované žádné CAT-ovládání. Na pravé straně okna můžete nastavit frekvenčně závislou korekci výstupní úrovně zvuku. Takže, v závislosti na vašem aktuálním TX-DF bude příslušná korekce úrovně přidána do programu jako vnitřní Program Output level. To je výhodné, pokud máte nelinearity v audio připojení mezi počítačem a transceiverem. To zaručuje, že transceiver dostane stejnou úroveň zvuku na libovolné TX-frekvenci.

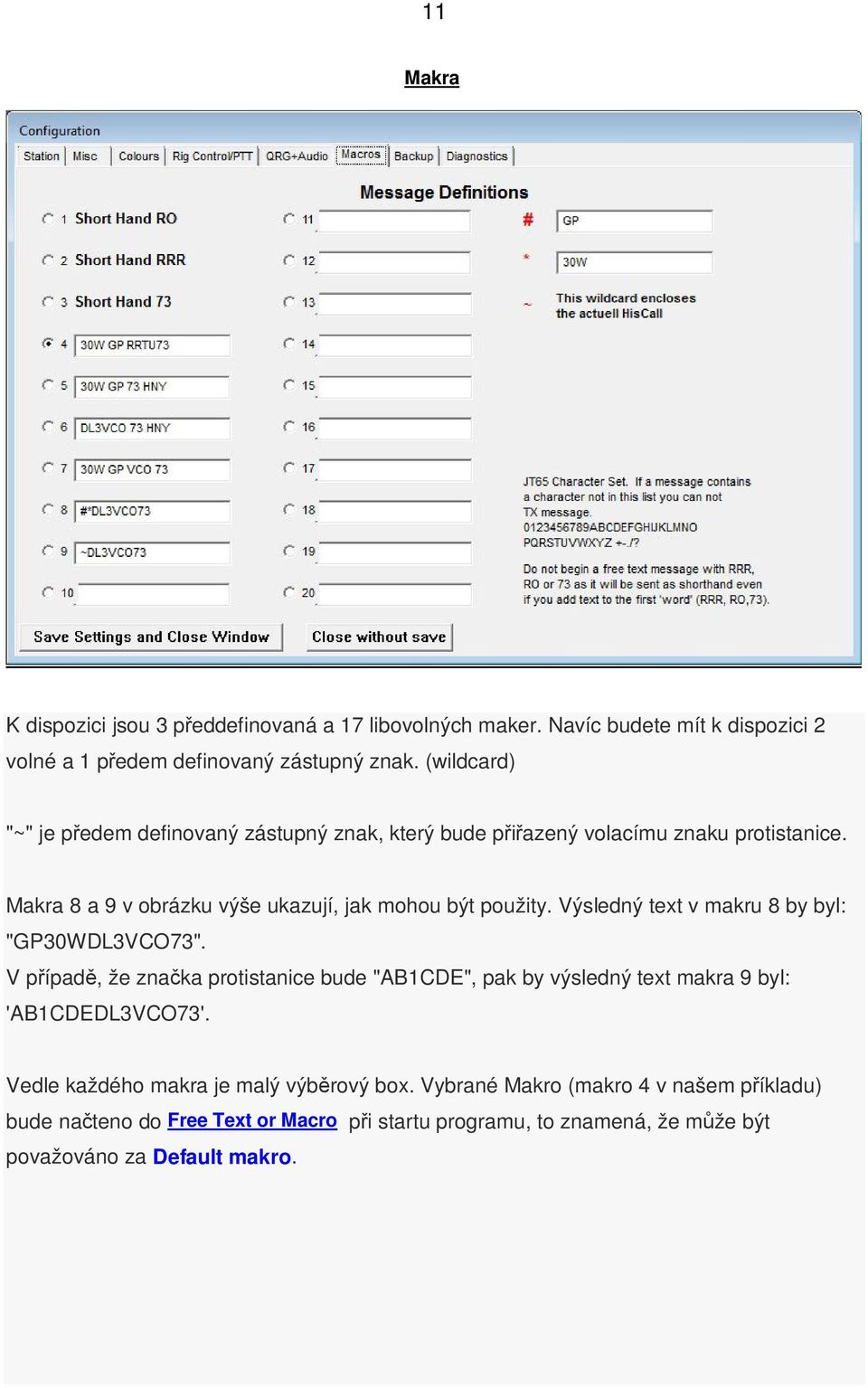

11 11 Makra K dispozici jsou 3 předdefinovaná a 17 libovolných maker. Navíc budete mít k dispozici 2 volné a 1 předem definovaný zástupný znak. (wildcard) "~" je předem definovaný zástupný znak, který bude přiřazený volacímu znaku protistanice. Makra 8 a 9 v obrázku výše ukazují, jak mohou být použity. Výsledný text v makru 8 by byl: "GP30WDL3VCO73". V případě, že značka protistanice bude "AB1CDE", pak by výsledný text makra 9 byl: 'AB1CDEDL3VCO73'. Vedle každého makra je malý výběrový box. Vybrané Makro (makro 4 v našem příkladu) bude načteno do Free Text or Macro při startu programu, to znamená, že může být považováno za Default makro.

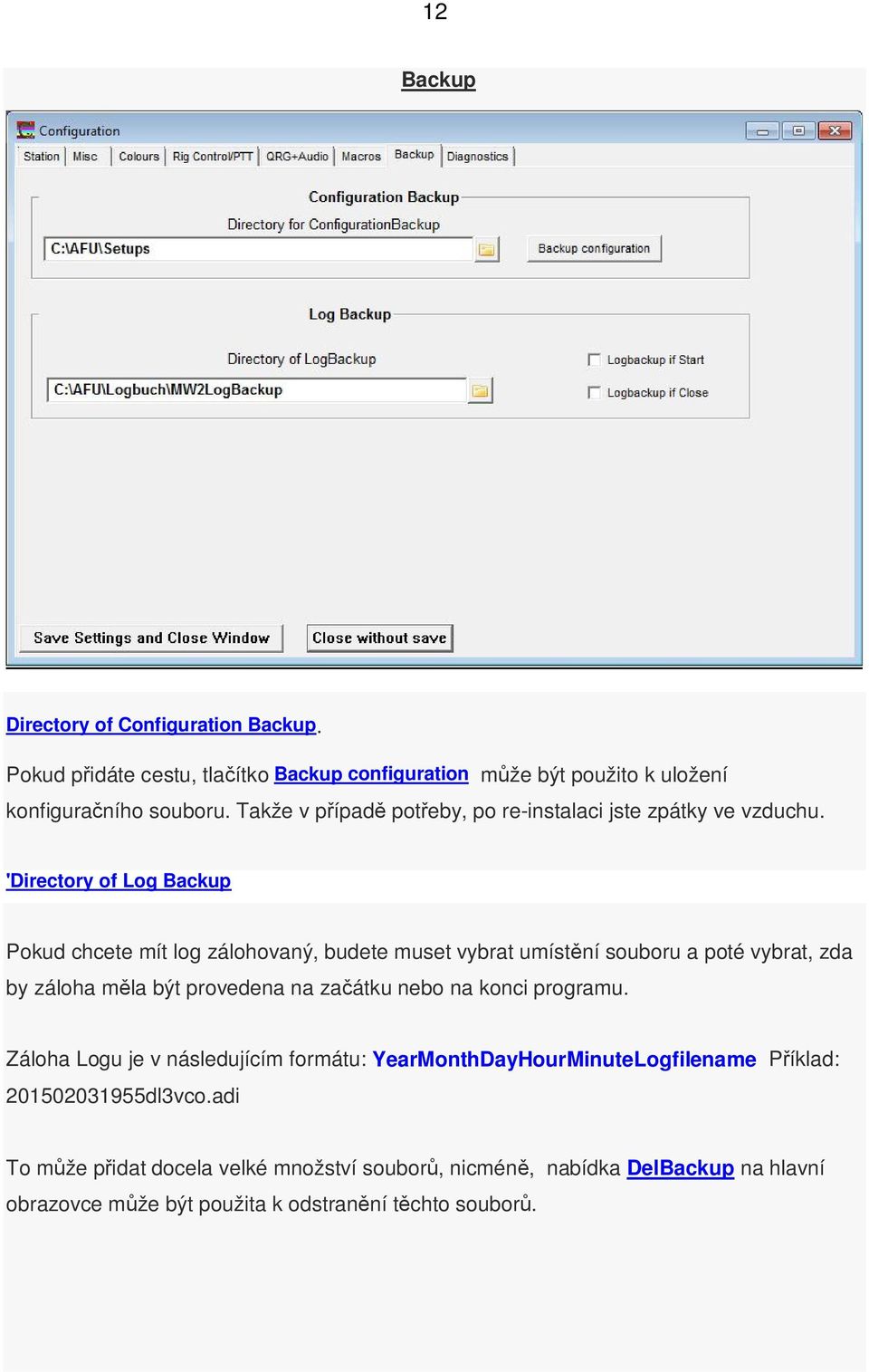

12 12 Backup Directory of Configuration Backup. Pokud přidáte cestu, tlačítko Backup configuration může být použito k uložení konfiguračního souboru. Takže v případě potřeby, po re-instalaci jste zpátky ve vzduchu. 'Directory of Log Backup Pokud chcete mít log zálohovaný, budete muset vybrat umístění souboru a poté vybrat, zda by záloha měla být provedena na začátku nebo na konci programu. Záloha Logu je v následujícím formátu: YearMonthDayHourMinuteLogfilename Příklad: dl3vco.adi To může přidat docela velké množství souborů, nicméně, nabídka DelBackup na hlavní obrazovce může být použita k odstranění těchto souborů.

13 13 Diagnostics Tato Setup-stránka zobrazuje vnitřní procesy programu, tj začátek a konec načítání souboru deníku Thousands mark is. and decimalmark is, Oddělovač pro tisíc je tečka "." a desetinný oddělovač je čárka "," S těmito dvěma možnostmi je program pomocí vybraných dělících značek nezávislý na skutečném místním nastavení v počítači. Tyto dvě možnosti byly přesunuty z původního programu JT65-HF a nejsou 100% spolehlivé. Někdy můžete vidět zprávu This is an invalid float.., to je způsobeno špatným desetinným oddělovačem. Doporučujeme použít tuto funkci. Disable Optimal FFT use Deaktivovat předem stanovené a uložené parametry zvukové karty Pokud nemáte pádné důvody, nechte prosím tyto 3 zatrhávací boxy prázdné.

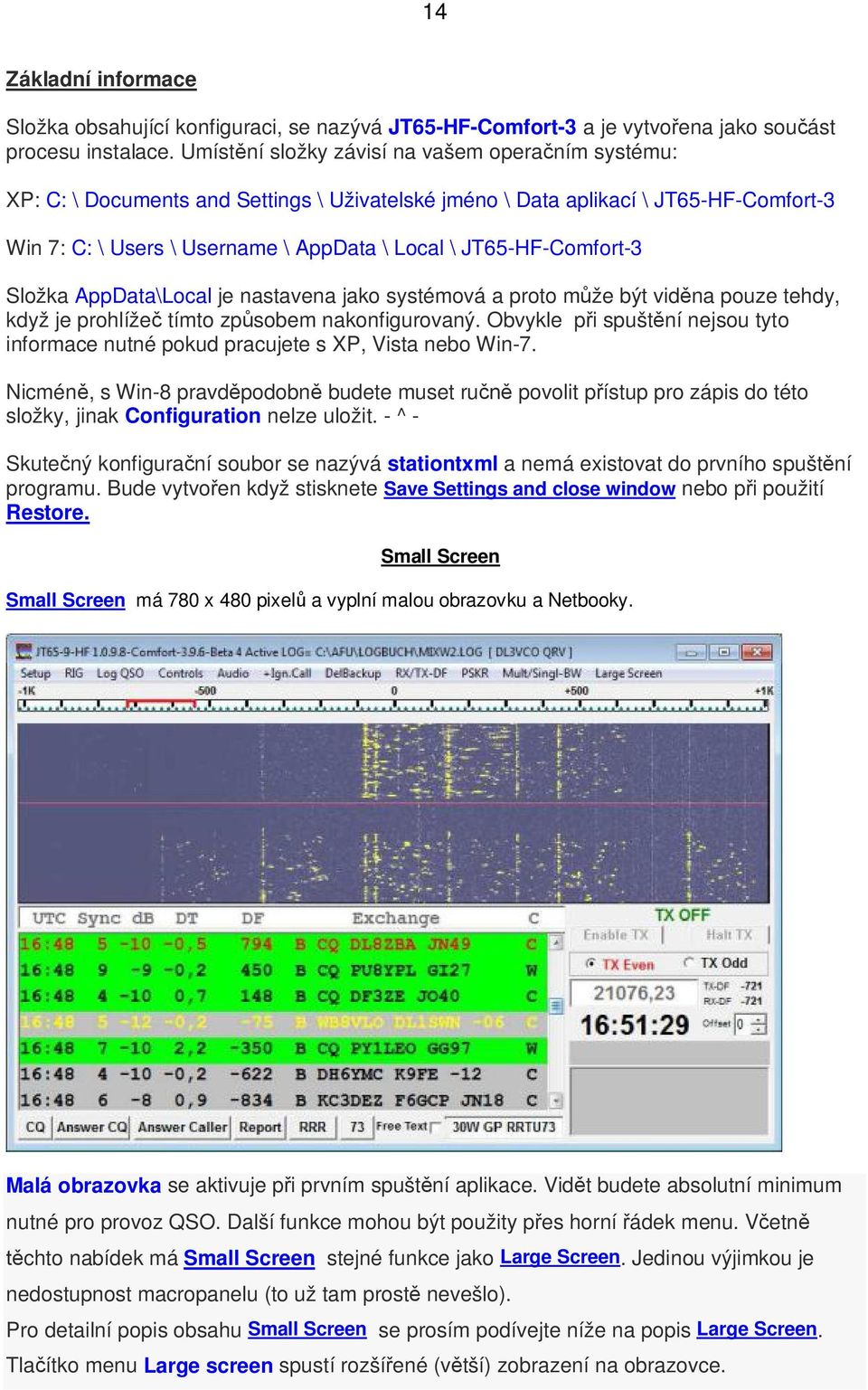

14 14 Základní informace Složka obsahující konfiguraci, se nazývá JT65-HF-Comfort-3 a je vytvořena jako součást procesu instalace. Umístění složky závisí na vašem operačním systému: XP: C: \ Documents and Settings \ Uživatelské jméno \ Data aplikací \ JT65-HF-Comfort-3 Win 7: C: \ Users \ Username \ AppData \ Local \ JT65-HF-Comfort-3 Složka AppData\Local je nastavena jako systémová a proto může být viděna pouze tehdy, když je prohlížeč tímto způsobem nakonfigurovaný. Obvykle při spuštění nejsou tyto informace nutné pokud pracujete s XP, Vista nebo Win-7. Nicméně, s Win-8 pravděpodobně budete muset ručně povolit přístup pro zápis do této složky, jinak Configuration nelze uložit. - ^ - Skutečný konfigurační soubor se nazývá stationtxml a nemá existovat do prvního spuštění programu. Bude vytvořen když stisknete Save Settings and close window nebo při použití Restore. Small Screen Small Screen má 780 x 480 pixelů a vyplní malou obrazovku a Netbooky. Malá obrazovka se aktivuje při prvním spuštění aplikace. Vidět budete absolutní minimum nutné pro provoz QSO. Další funkce mohou být použity přes horní řádek menu. Včetně těchto nabídek má Small Screen stejné funkce jako Large Screen. Jedinou výjimkou je nedostupnost macropanelu (to už tam prostě nevešlo). Pro detailní popis obsahu Small Screen se prosím podívejte níže na popis Large Screen. Tlačítko menu Large screen spustí rozšířené (větší) zobrazení na obrazovce.

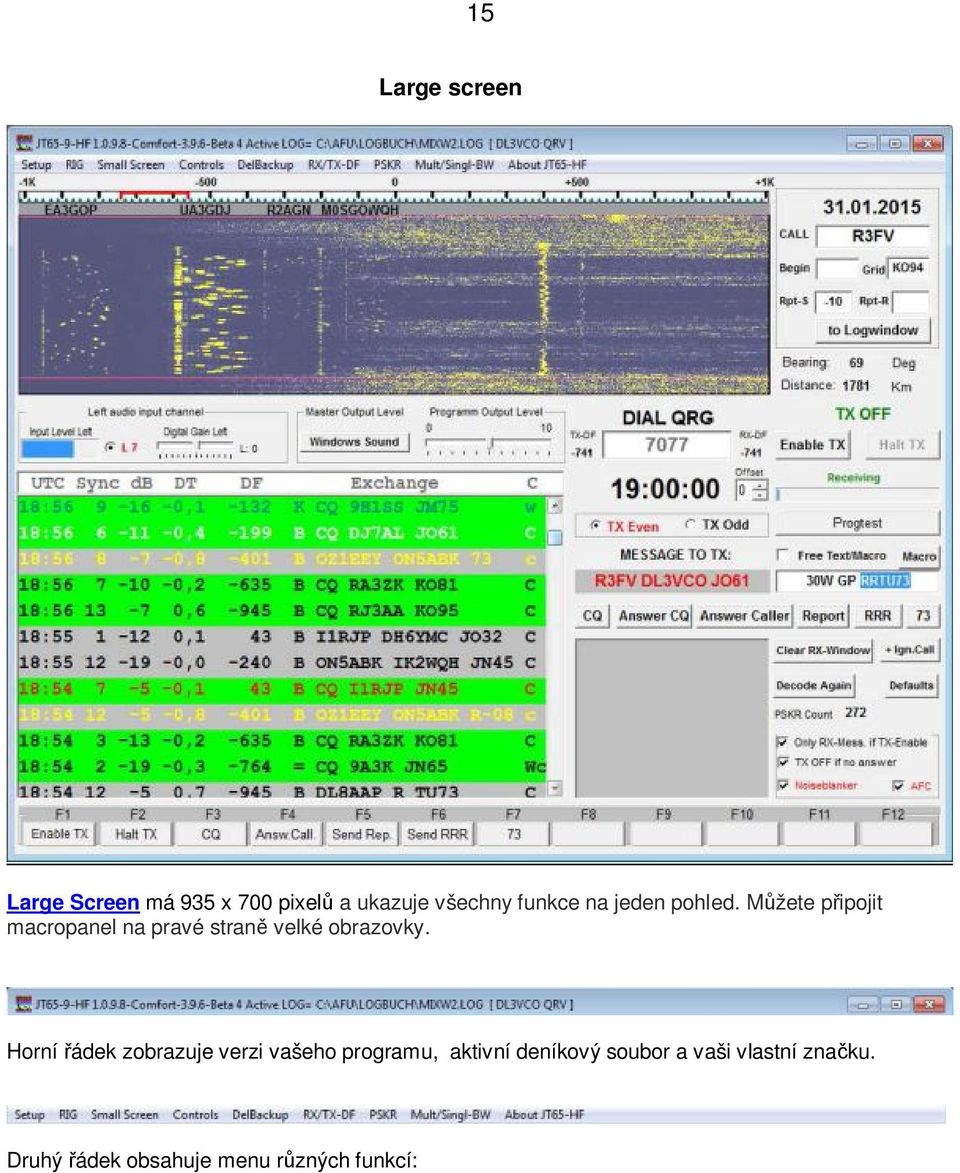

15 15 Large screen Large Screen má 935 x 700 pixelů a ukazuje všechny funkce na jeden pohled. Můžete připojit macropanel na pravé straně velké obrazovky. Horní řádek zobrazuje verzi vašeho programu, aktivní deníkový soubor a vaši vlastní značku. Druhý řádek obsahuje menu různých funkcí:

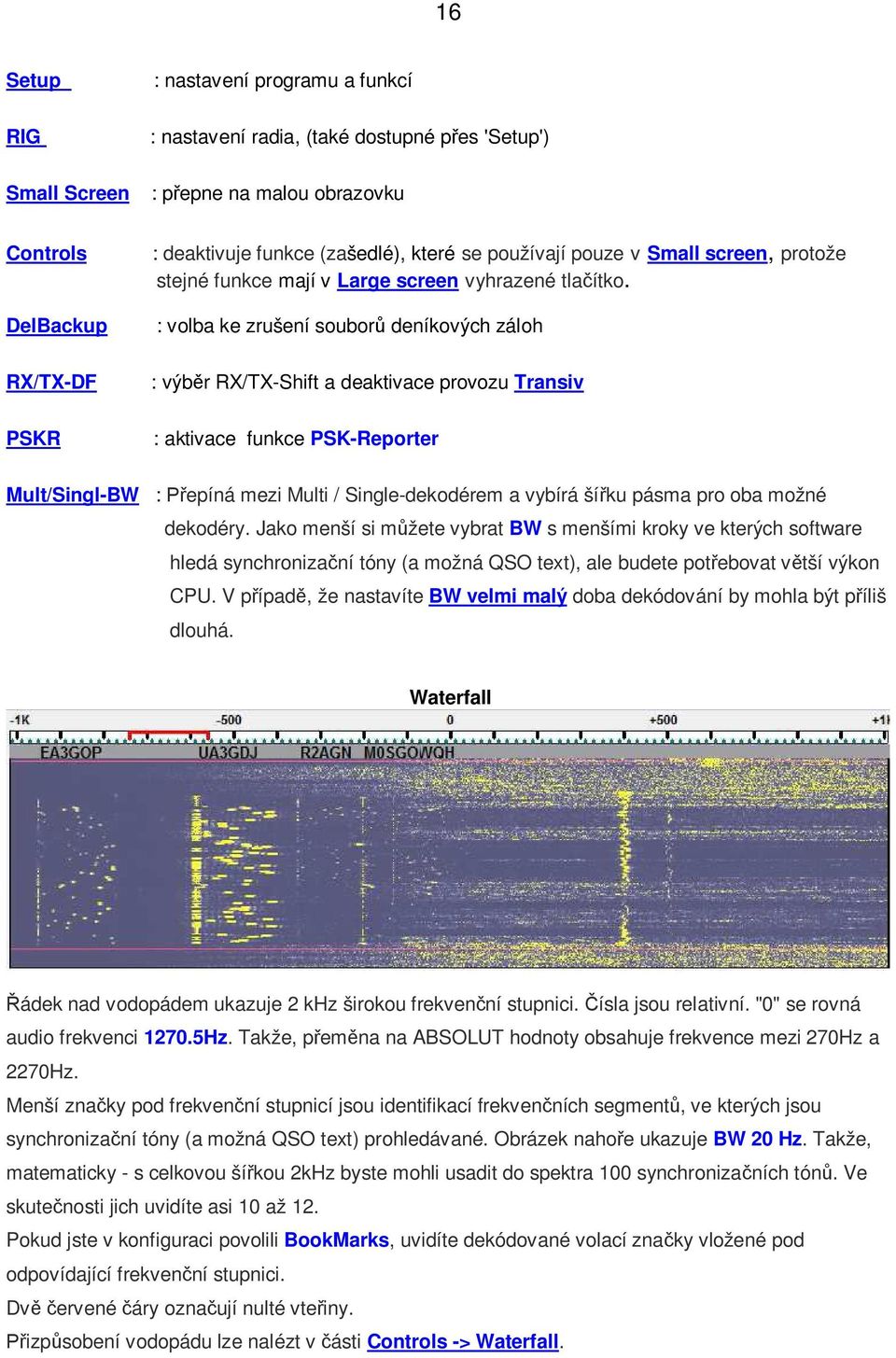

16 16 Setup RIG : nastavení programu a funkcí : nastavení radia, (také dostupné přes 'Setup') Small Screen : přepne na malou obrazovku Controls DelBackup RX/TX-DF PSKR : deaktivuje funkce (zašedlé), které se používají pouze v Small screen, protože stejné funkce mají v Large screen vyhrazené tlačítko. : volba ke zrušení souborů deníkových záloh : výběr RX/TX-Shift a deaktivace provozu Transiv : aktivace funkce PSK-Reporter Mult/Singl-BW : Přepíná mezi Multi / Single-dekodérem a vybírá šířku pásma pro oba možné dekodéry. Jako menší si můžete vybrat BW s menšími kroky ve kterých software hledá synchronizační tóny (a možná QSO text), ale budete potřebovat větší výkon CPU. V případě, že nastavíte BW velmi malý doba dekódování by mohla být příliš dlouhá. Waterfall Řádek nad vodopádem ukazuje 2 khz širokou frekvenční stupnici. Čísla jsou relativní. "0" se rovná audio frekvenci Hz. Takže, přeměna na ABSOLUT hodnoty obsahuje frekvence mezi 270Hz a 2270Hz. Menší značky pod frekvenční stupnicí jsou identifikací frekvenčních segmentů, ve kterých jsou synchronizační tóny (a možná QSO text) prohledávané. Obrázek nahoře ukazuje BW 20 Hz. Takže, matematicky - s celkovou šířkou 2kHz byste mohli usadit do spektra 100 synchronizačních tónů. Ve skutečnosti jich uvidíte asi 10 až 12. Pokud jste v konfiguraci povolili BookMarks, uvidíte dekódované volací značky vložené pod odpovídající frekvenční stupnici. Dvě červené čáry označují nulté vteřiny. Přizpůsobení vodopádu lze nalézt v části Controls -> Waterfall.

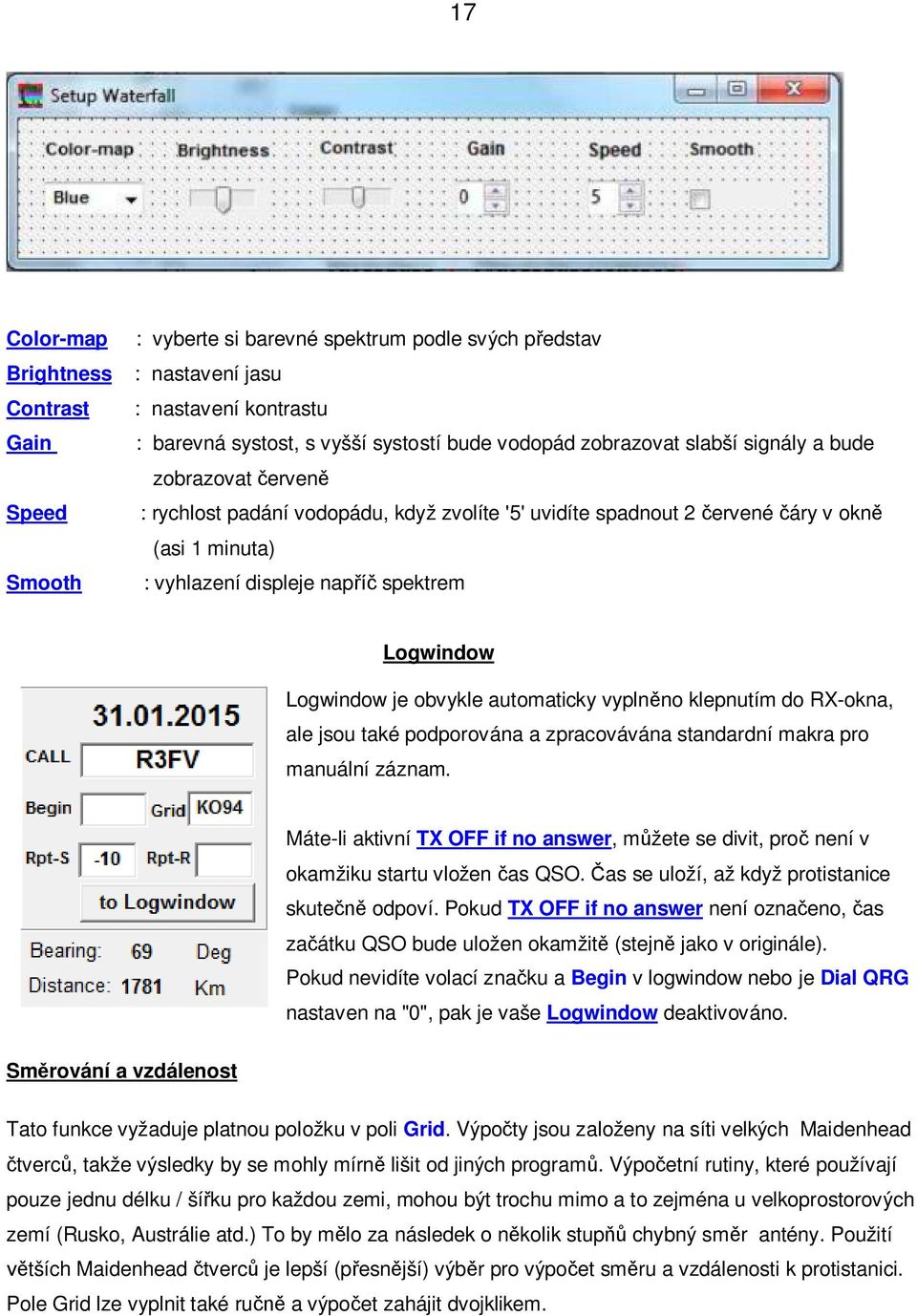

17 17 Color-map Brightness Contrast Gain Speed Smooth : vyberte si barevné spektrum podle svých představ : nastavení jasu : nastavení kontrastu : barevná systost, s vyšší systostí bude vodopád zobrazovat slabší signály a bude zobrazovat červeně : rychlost padání vodopádu, když zvolíte '5' uvidíte spadnout 2 červené čáry v okně (asi 1 minuta) : vyhlazení displeje napříč spektrem Logwindow Logwindow je obvykle automaticky vyplněno klepnutím do RX-okna, ale jsou také podporována a zpracovávána standardní makra pro manuální záznam. Máte-li aktivní TX OFF if no answer, můžete se divit, proč není v okamžiku startu vložen čas QSO. Čas se uloží, až když protistanice skutečně odpoví. Pokud TX OFF if no answer není označeno, čas začátku QSO bude uložen okamžitě (stejně jako v originále). Pokud nevidíte volací značku a Begin v logwindow nebo je Dial QRG nastaven na "0", pak je vaše Logwindow deaktivováno. Směrování a vzdálenost Tato funkce vyžaduje platnou položku v poli Grid. Výpočty jsou založeny na síti velkých Maidenhead čtverců, takže výsledky by se mohly mírně lišit od jiných programů. Výpočetní rutiny, které používají pouze jednu délku / šířku pro každou zemi, mohou být trochu mimo a to zejména u velkoprostorových zemí (Rusko, Austrálie atd.) To by mělo za následek o několik stupňů chybný směr antény. Použití větších Maidenhead čtverců je lepší (přesnější) výběr pro výpočet směru a vzdálenosti k protistanici. Pole Grid lze vyplnit také ručně a výpočet zahájit dvojklikem.

18 18 Audio adjustments JT65 používá pouze jeden vstupní kanál. Takže se zobrazí pouze vstupní kanál, který byl v Setupu aktivován. Použitím Digital Gain můžete kompenzovat příliš silný nebo slabý zvuk přicházející do zvukové karty. Na výstupní úrovni musíte vzít v úvahu 3 ovlivňující komponenty. Sound System je obvykle spuštěn systémovým ovladačem úrovní, pokud jsou sndvol.exe nebo sndvol32.exe nainstalovány (v závislosti na 32 / 64-bitové verzi). Úprava tohoto ovladače určuje maximální dostupnou úroveň, pokud je Programm Output Level nastaven na '10'. Máte-li nelinearity ve vašem audio připojení mezi PC a transceiverem, spusťte Programm Output Level s "10" na kmitočtu "0" a poté zvyšujte Systém Sound, dokud je vysílač nepřebuzen. Potom by buzení mělo být sníženo tak, že snížíte Programm Output Level. V ideálním případě je Programm Output Level nastaven na "5". Jako třetí krok úprav se doporučuje vyrovnat úroveň celého 2 khz zvukového spektra v Nastavení -> QRG + Audio. Tím se má zajistit, aby transceiver vždy obdržel stejnou úroveň zvuku nezávislou na tom, kde se v 2kHz poloze nachází TX-signál. Příklad: Oddělovací transformátory v mém domácím rozhraní mají další útlum pod "-700", takže vysílač nedostává dostatečnou úroveň zvuku. Nicméně, pokud bych zvýšil buzení na System Sound ručni kompenzaci útlumu a pak změnil frekvenci, tak jsem teď na novém kmitočtu přebudil vysílač. Takže, tato funkce odstraňuje potřebu manuální adjustace a možné přebuzení. Pokud má váš transceiver displej s ALC úrovní, zajistěte prosím, aby ALC vždy zůstalo v "0".

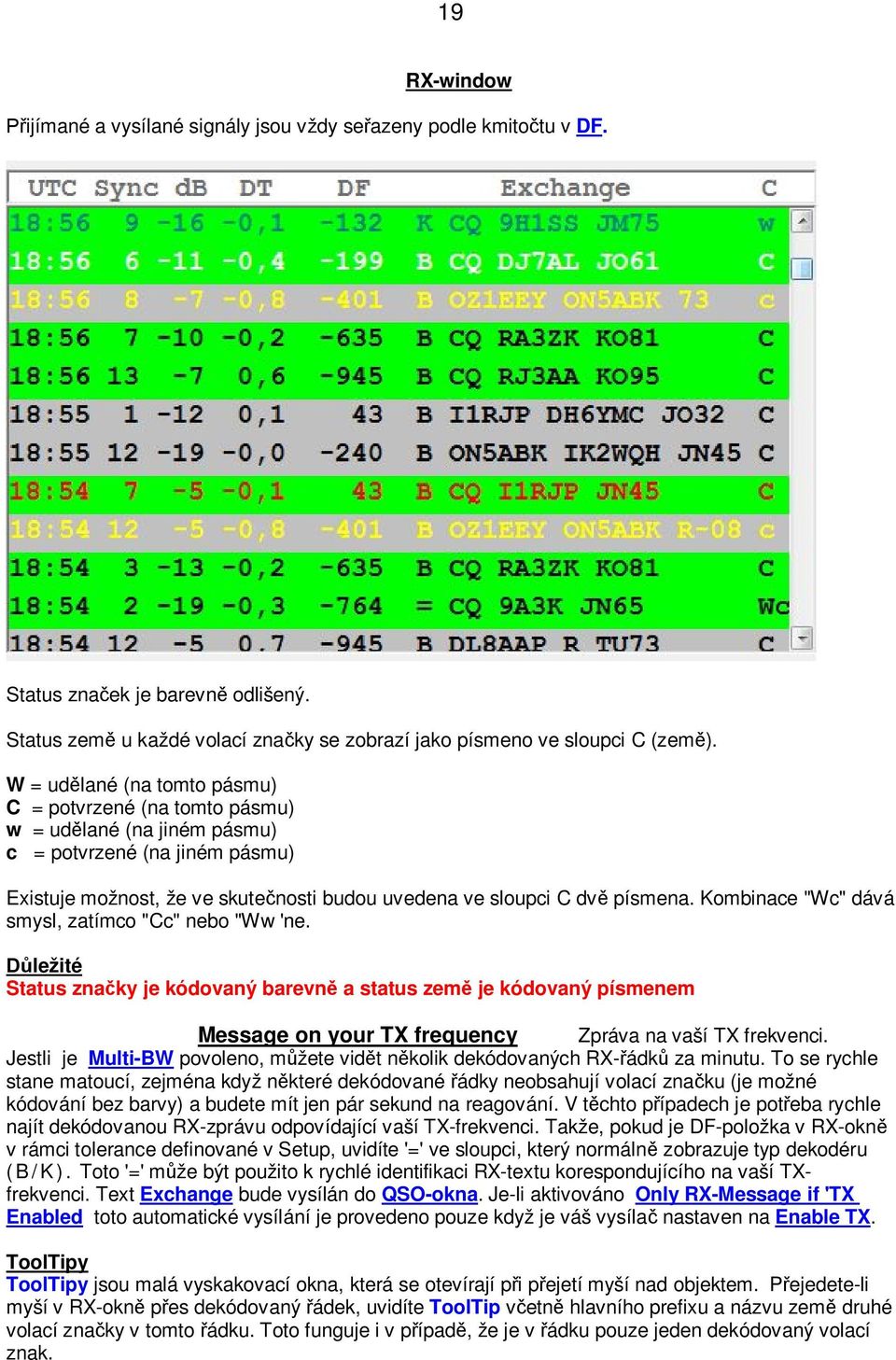

19 19 RX-window Přijímané a vysílané signály jsou vždy seřazeny podle kmitočtu v DF. Status značek je barevně odlišený. Status země u každé volací značky se zobrazí jako písmeno ve sloupci C (země). W = udělané (na tomto pásmu) C = potvrzené (na tomto pásmu) w = udělané (na jiném pásmu) c = potvrzené (na jiném pásmu) Existuje možnost, že ve skutečnosti budou uvedena ve sloupci C dvě písmena. Kombinace "Wc" dává smysl, zatímco "Cc" nebo "Ww 'ne. Důležité Status značky je kódovaný barevně a status země je kódovaný písmenem Message on your TX frequency Zpráva na vaší TX frekvenci. Jestli je Multi-BW povoleno, můžete vidět několik dekódovaných RX-řádků za minutu. To se rychle stane matoucí, zejména když některé dekódované řádky neobsahují volací značku (je možné kódování bez barvy) a budete mít jen pár sekund na reagování. V těchto případech je potřeba rychle najít dekódovanou RX-zprávu odpovídající vaší TX-frekvenci. Takže, pokud je DF-položka v RX-okně v rámci tolerance definované v Setup, uvidíte '=' ve sloupci, který normálně zobrazuje typ dekodéru (B/K). Toto '=' může být použito k rychlé identifikaci RX-textu korespondujícího na vaší TXfrekvenci. Text Exchange bude vysílán do QSO-okna. Je-li aktivováno Only RX-Message if 'TX Enabled toto automatické vysílání je provedeno pouze když je váš vysílač nastaven na Enable TX. ToolTipy ToolTipy jsou malá vyskakovací okna, která se otevírají při přejetí myší nad objektem. Přejedete-li myší v RX-okně přes dekódovaný řádek, uvidíte ToolTip včetně hlavního prefixu a názvu země druhé volací značky v tomto řádku. Toto funguje i v případě, že je v řádku pouze jeden dekódovaný volací znak.

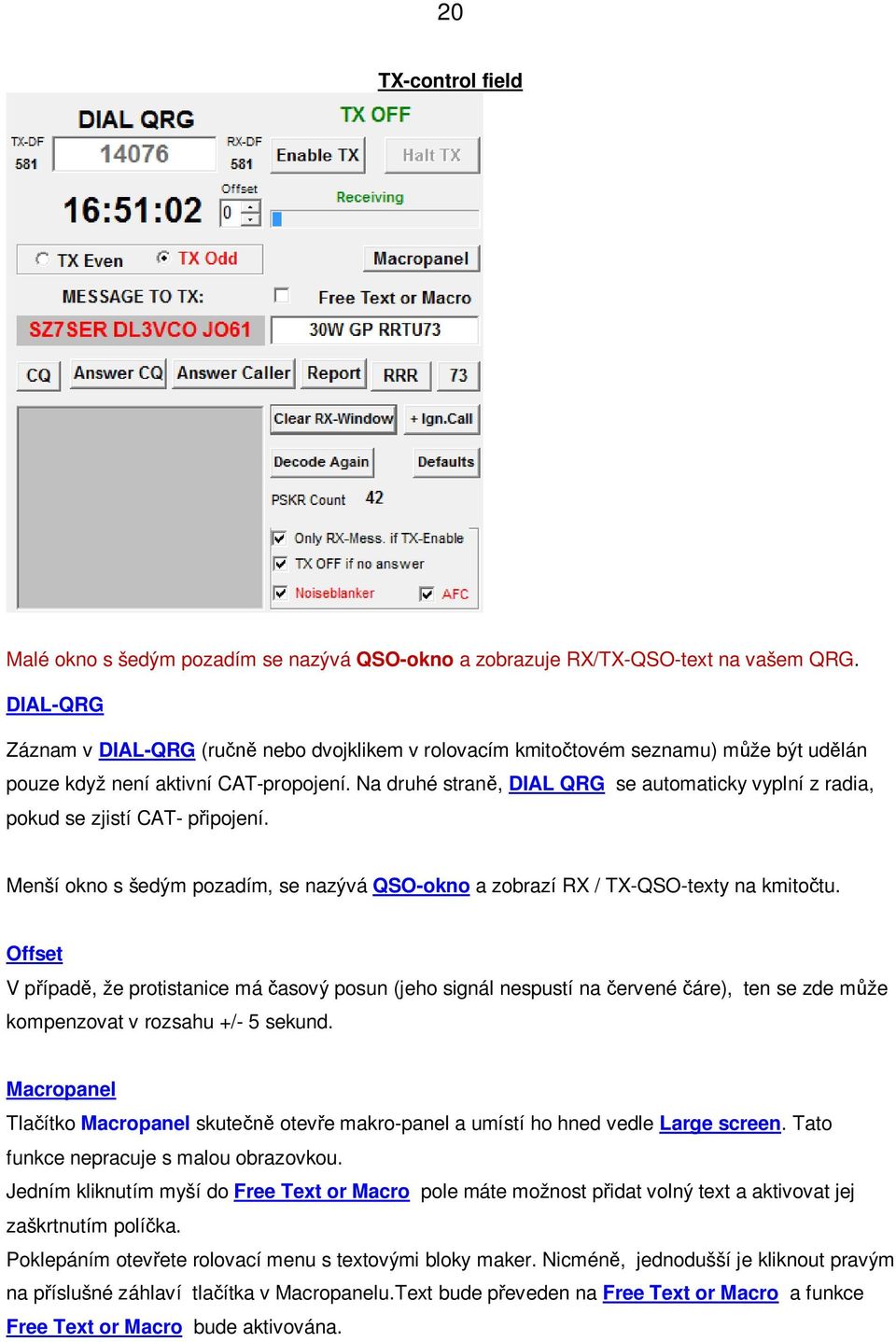

20 20 TX-control field Malé okno s šedým pozadím se nazývá QSO-okno a zobrazuje RX/TX-QSO-text na vašem QRG. DIAL-QRG Záznam v DIAL-QRG (ručně nebo dvojklikem v rolovacím kmitočtovém seznamu) může být udělán pouze když není aktivní CAT-propojení. Na druhé straně, DIAL QRG se automaticky vyplní z radia, pokud se zjistí CAT- připojení. Menší okno s šedým pozadím, se nazývá QSO-okno a zobrazí RX / TX-QSO-texty na kmitočtu. Offset V případě, že protistanice má časový posun (jeho signál nespustí na červené čáre), ten se zde může kompenzovat v rozsahu +/- 5 sekund. Macropanel Tlačítko Macropanel skutečně otevře makro-panel a umístí ho hned vedle Large screen. Tato funkce nepracuje s malou obrazovkou. Jedním kliknutím myší do Free Text or Macro pole máte možnost přidat volný text a aktivovat jej zaškrtnutím políčka. Poklepáním otevřete rolovací menu s textovými bloky maker. Nicméně, jednodušší je kliknout pravým na příslušné záhlaví tlačítka v Macropanelu.Text bude převeden na Free Text or Macro a funkce Free Text or Macro bude aktivována.

21 21 RX/TX-DF Ovládací box RX/TX-DF se používá pro ruční nastavení split provozu. Box lze vložit do spodní části RX-okna. Split provoz je povolen deaktivací boxu Transiv. V tomto případě bude levé tlačítko myši nastavovat TX-frekvence (červený rámeček nad vodopádem) a pravé tlačítko myši se použije pro nastavení RXfrekvence (zelený rámeček). Ignored Call + Ign.Call"otevře malé textové pole. Přidejte prosím, volací znak (na malých nebo velkých písmenech nezáleží). Klikněte na Add to Ignored Callsign a značka bude přidána do souboru ignorovaných volacích značek s okamžitou platností. PSKR V tomto okamžiku program podporuje pouze webové stránky PSK-reporter. RB (Reverse Beacon) systém od Joe, W6CQZ již není k dispozici. PSKR-Count's jsou dále uvedeny pod tlačítkem Decode Again.

22 22 Miscellaneous Only RX-Mess.if TX-Enable text za "=" se objevil v QSO-okně pouze pokud je TX povolený. Bez této volby je text vždy přesunut do QSO okna. TX OFF if no answer TX OFF není-li odpověď S touto volbou zapnutou se TX OFF provede automaticky, pokud protistanice neodpověděla na vaše volání v následujícím pořadí. Jediná výjimka: TX OFF nebude provedeno v případě, že protistanice nadále vysílá CQ. V tom případě váš vysílač zůstane v Enable TX. Čas začátku QSO je automaticky generován po odpovědi protistanice. V předchozích verzích (včetně Originálu) čas začátku QSO byl generován v okamžiku, když jste dvojklikli do RX-okna. To bylo nezávislé na tom, zda je nebo není s protistanicí ve skutečnosti pracováno. Takže s tímto automatickým výpočtem se vyhnete větším rozdílům mezi časem počátku a konce QSO. Pokud nechcete použít TX OFF if no answer, vše funguje tak, jako v původní verzi. Funkční klávesy Funkční klávesy mohou být vyplněny připraveným obsahem použitím pravého tlačítka myši.

23 23 Statistické funkce Seznam, který se otevírá v rámci Controls -> Statistic je samovysvětlující např 20W znamená Worked na 20m. Zpráva Confirmed přepíše zprávu Worked a zobrazí 20C. Velikosti obrazovky Tyto dvě velikosti obrazovky (Large screen a Small screen) jsou pevně stanoveny a nelze je měnit. Ukazují správně jen pokud jej nastaveno v Systemsteuerung-> Anzeige -> 100% Rádiový provoz Předpokladem pro úspěšné fungování JT65 je synchronizované časování. Správně budete dekódovat pouze pokud jsou počítačové hodiny správně nastaveny (na sekundu). K dispozici jsou 3 hlavní metody pro nastavení hodin počítače => jedna automatická a dvě ruční kalibrační metody. Automatická synchronizace času Pokud máte trvalé připojení k internetu, lze nainstalovat NTP klienta (NTP = Network Time Protocol). Tento klient stále snímá časovou informací z NTP serveru přes internet a synchronizuje se v předem stanoveném intervalu. Používám Net Time => viz obrázek

24 24 Toto je jen jeden příklad - existuje mnoho programů na synchronizaci času. Nicméně, tento běží velmi spolehlivé v mém Setupu a může vytáhnout časové informace z mnoha různých zdrojů. Ruční nastavení hodin Ruční nastavení hodin může být provedeno, pokud není možná automatická synchronizace. To lze provést dvěma způsoby: a) rádiem řízené hodiny (což zobrazuje přesný čas až na sekundy) b) dívat se na vodopád JT65 po několik sekvencí a vzít průměr všech signálů (s výjimkou extrémních hodnot) které musí začínat přímo na červené vodorovné lince ve vodopádu (= nultá sekunda). Pokud to nebude tento případ, budete muset upravit svoje PC-hodiny tak, aby výsledek vypadal takto: Jakmile jsou PC-hodiny synchronizovány, uvidíte ve svém RX-okně dekódované signály. Každá TX a RX sekvence trvá asi 48 sekund. Po RX-sekvenci dekodér automaticky startuje ve 48 sekundě. O několik vteřin později (asi v 52 sec, v závislosti na výkonu CPU) jsou dekódované výsledky zobrazeny v RX-okně.

25 25 Vaše první QSO Je doporučeno začít s odpovídáním na volání CQ. Přijaté volání CQ obvykle obsahuje tento text: CQ -> HisCall -> HisLocator Když dvojkliknete na řádku s voláním CQ v RX-okně, software připraví vaši první vysílanou sekvenci, při čemž váš TX-text je generovaný a zobrazený v Message to TX jako: HisCall -> MyCall -> MyLocator Váš vysílač bude automaticky přepnut do Enable TX, takže vysílání začne v následující nulté vteřině. -> -> -> Transmitting Ujistěte se, že úroveň zvuku přicházející z počítače nepřebudí váš vysílač => ALC metr by se vůbec neměl hýbat. Také prosím vypnětet všechny NF komprese ve vašem transceiveru. Pokud nevidíte aktivitu ALC metru, můžete zvyšovat úroveň zvuku přicházející z počítače, dokud se vysílaný výkon zvyšuje. V tomto bodě úroveň zvuku trochu snižte a máte vše nastaveno pro čistý signál. Jedna rychlá rada QRO-borcům => 30 wattů v JT65 dosáhne všude... mějte na paměti, že je to mód provozu se slabými signály! Příští sekvence od protistanice kterou uvidíte bude : MyCall -> HisCall -> Report V případě, že vás stanice volající CQ neslyšela nebo jiná stanice odpovídající na CQ byla silnější, bude dekódovaný RX-řádek vypadat jinak. Pokud nechcete použít TX OFF if no answer musíte váš TX rychle vypnout ručně, jinak byste zasahoval do druhého QSO. V případě, že stanice i nadále volá CQ, můžete si dát ještě jednu šanci odpovědět na její CQ. V případě, že protistanice slyšela vaši odpověď, měl byste kliknout na Report a v Message to TX se zobrazí: HisCall -> MyCall -> MyReport (pro něho) Report je automaticky převzat ze sloupce db v RX-okně. Pokud protistanice obdržela váš report správně, odpoví vám následující sekvencí buď : MyCall -> HisCall -> RRR... nebo tento krok přeskočí a jde přímo k poslední relaci: MyCall -> HisCall -> a to k závěru QSO. V závislosti na přijatém textu byste měl odpovědět adekvátním způsobem. Poté, co jste vyslal vaše vlastní 73, můžete ručně kliknout na tlačítko TX OFF (Halt TX). Případně můžete použít polo-automatickou nebo dokonce plně automatickou možnost zakázat vysílání. a) poloautomatické =>, pokud máte povoleno to Logwindow = TX OFF a klikněte na to Logwindow uvidíte detailní logovací okno a vysílač půjde do TX OFF. b) plně automatické => když je aktivován 73 in TX-Text->Save autom. QSO

26 26 Interakce s vaším deníkovým software HRD (verze 5.1.1) + Log4OM Pokud spustíte HRD-Log, stačí stisknout tlačítko Refresh a uvidíte poslední QSO. Totéž platí i pro Log4OM. DX-Keeper DX-Keeper nemá tlačítko Refresh a to dává důvod otevřít program poté, co jste ukončili sérii JT65 QSO. Každé QSO se píše přímo do databáze DX-Keeper a není třeba mít DX-Keeper otevřený, když děláte QSO s JT65-HF Comfort. Data jsou uložena pro jistotu a uvidíte další JT65 QSO při dalším otevření DX-Keeperu. Závěrečné připomínky Je můj cíl, aby byl tento software bez chyb, ale nemohu zaručit, že budu vždy úspěšný Takže, je dobrá rada být opatrný a uložit soubor deníku před otevřením jakýkoliv nového programu. Potřebuji vaši pomoc při hledání a sdělování případných chyb v softwaru, stejně jako navrhování budoucího zlepšení. Prosím odpusťte mi, pokud jste nedostali rychlou ovou odpověď. Já jsem to programoval ve svém volném čase a také bych chtěli strávit pár hodin před rádiem (samozřejmě se svým vlastním software). Důvod, že některé z vašich návrhů nejsou realizovány okamžitě by mohl být, že jsem programátor samouk a mé znalosti nemusí stačit (zatím). Moje ová zpětná vazba může být urychlena, pokud pošlete velmi podrobný popis selhání a také připojíte některé snímky obrazovek, které ukazují problém. Kluci... přečtěte si tento návod před tím než odešlete s otázkami, které jsou již zodpovězeny. Čas, který bych spotřeboval na odpovědi na y mě zdržuje od programování a zlepšení softwaru. Nicméně, pokud jste opravdu v koncích - neváhejte poslat na dl3vco@gmx.de Tato příručka je přeložena (z němčiny do angličtiny), Jens, DL2RMM - velký dík! Tato příručka je přeložena (z angličtiny do češtiny), Zdeněk, OK2PAD Překladač Google:Translator ToolkitPřekladač webových stráneknástroj pro hledání nových trhů de Matthias, DL3VCO
