Návod na obsluhu a údržbu kompresoru Medic Air typ Silent. Medic Air typ Silent AT. Obj. č. H Obj. č.

Transkript

1 Návod na obsluhu a údržbu kompresoru Medic Air typ Silent Obj. č. H Medic Air typ Silent AT Obj. č. H Září 2002

2 Vážený zákazníku, děkujeme Vám za projevenou důvěru v náš výrobek. Dříve než začnete s kompresorem pracovat, přečtěte si pozorně tento návod, neboť obsahuje důležitá doporučení, která jsou nezbytná pro bezporuchový provoz Vašeho kompresoru. Ukládejte proto tento návod v blízkosti kompresorového zařízení. Celkové pokyny Používání návodu k obsluze Význam symbolů Doporučujeme: Kontroly, instalace a údržby by měli být prováděny stále stejnou osobou a dokumentovány v údržbové knize. Při dotazech uvádějte sériové číslo, objednací číslo a název zařízení. Aby jste mohli rychle a racionálně přečíst návod k obsluze, máme pro vás praktické rady, jak používat tyto symboly. Tyto symboly se nacházejí vedle textů (vztahují se tedy pouze na text vedle), vedle obrázků (vztahují se ke grafice) nebo na začátku stránky (vztahují se k celkovému obsahu stránky). Pozor: Věnujte těmto symbolům nejvyšší pozornost! Čtení návodu na obsluhu! Provozovatel je povinnen přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Kompresorové zařízení je ve firmě Schneider Bohemia přezkoušeno a pečlivě zabaleno. Přesto nemůžeme vyloučit škody vzniklé při transportu. Udělejte si čas a před prvním uvedením do provozu a krátce zařízení zkontrolujte. Bezpodmínečně dodržujte: Předtím, než začnete s kompresorem pracovat, informujte se, jak kompresor rychle vypnout a jak kompletně odvzdušnit. Před prvním uvedením do provozu přimontujte gumové přísavky. Jištění el. připojení kompresoru 16 A. Musí být zajištěno větrání popř. zateplení okolí kompresoru. Kompresor smí býtr provozován pouze s uzavřeným tlumičem hluku! Dodržujte bezpečnostní předpisy! 2 Schneider Bohemia

3 Obsah 1. Technické údaje 2. Obsah dodávky 3. Obrázek kompresoru 4. Funkce a použití 5. Bezpečnostní předpisy 6. Popis funkcí kompresoru 7. Uvedení do provozu 7.1 Transport 7.2 Místo instalace 7.3 Elektrické připojení (Zap./Vyp. vypínač) 7.4 Adsorpční sušička 7.5 Odběr stl. vzduchu 8. Údržba 8.1 Intervaly údržby 8.2 Sací filtr 8.3 Kondenzát 8.4 Zpětný ventil 8.5 Šroubová spojení 9. Hledání závad od A-J 10. Záruční podmínky 11. Příslušenství 12. Expluatační nákresy a seznamy náhradních dílů 12.1 Expluatační nákres Medic Air typ Silent 12.2 Seznam náhradních dílů Medic Air typ Silent 12.3 Expluatační nákres Medic Air typ Silent AT 12.4 Seznam náhradních dílů Medic Air typ Silent AT 12.5 Expluatační nákres adsorpční sušičky 12.6 Seznam náhradních dílů adsorpční sušičky 12.7 Expluatační nákres agregátu kompresoru MK 150 S/W 12.8 Seznam náhradních dílů agregátu kompresoru MK 150 S/W 1. Technické údaje Nasávané množství Plnící množství (podle normy Schneider): Medic Air Typ 150 Silent Medic Air Typ 150 Silent AT Napětí: Jištění el. připojení: Výkon motoru: Nejvyšší počet provozních otáček: Koncový tlak: Objem vzdušníku: Max. provozní přetlak vzdušníku: L PA1 Hladina hlučnosti (podle DIN , T 13; vzdálenost 1 m): Rozměry: šířka x hloubka x výška: Medic Air Typ 150 Silent Medic Air Typ 150 Silent AT Hmotnost: Medic Air Typ 150 Silent Medic Air Typ 150 Silent AT 820 x 400 x x 500 x l/min 100 l/min 90 l/min 230 V 10 A 1,1 kw 1420 ot./min 8 bar 24 l 8,3 bar 56 db (A) mm mm kg kg Schneider Bohemia 3

4 2. Obsah dodávky 3. Obrázek kompresoru 1 Kompresor Medic Air typ Silent (AT) 4 Gumové přísavky pro vzdušník 1 Návod na obsluhu Medic Air typ Silent (AT) 1 Návod na obsluhu vzdušníku (průvodní doklady) 1 Záruční list 1 Kanystr na sbírání kondenzátu (jen u Medic Air typ Silent AT) Poz. Obj. č. Označení Množ. 01 G Vzdušník 24 l; 8,3 bar 1 02* G Agregát kompresoru MK 150 S/W 1 03 G Manometr 50 mm; (tlak ve vzdušníku) 1 04 G Tlakový spínač se zap./vyp. -vypínačem 1 05 G Spojovací hadice 1 06 G Pojistný ventil 8 bar; 1/ D Filtr odlučovače vody 1 08* G Ventilátor (agregátu) 1 09 G Gumová přísavka 4 10 E Vypouštěcí ventil kondenzátu G1/4 a 1 11 G Magnetický ventil (odvzdušnění) 1 12 E Rychlospojka R1/4 a (NW 7,2) 1 13* G Sací filtr 1 14 G Zpětný ventil komplet 1 G Vložka zpětného ventilu 1 15* G Tepelná ochrana motoru 1 16** G Chladič 1 17** G Ventilátor (chladiče) 1 18** G Adsorpční sušička 1 19** G Magnetický ventil (adsorpční sušičky) 2 20** G Odvaděč kondenzátu 1 21** G l kanystr na kondenzátu 1 * Tyto díly naleznete pod tlumícím krytem. ** Pouze u provedení Medic Silent typ Silent AT. 4. Funkce a použití Kompresor Medic Air typ Silent (AT) je stacionární, bezolejový pístový kompresor, určen k výrobě stlačeného vzduchu a zásobování stlačeným vzduchem do 8 bar (viz. 6 Popis funkcí kompresoru ). Další použití není dovoleno a vede k zaniknutí každé záruky! 4 Schneider Bohemia

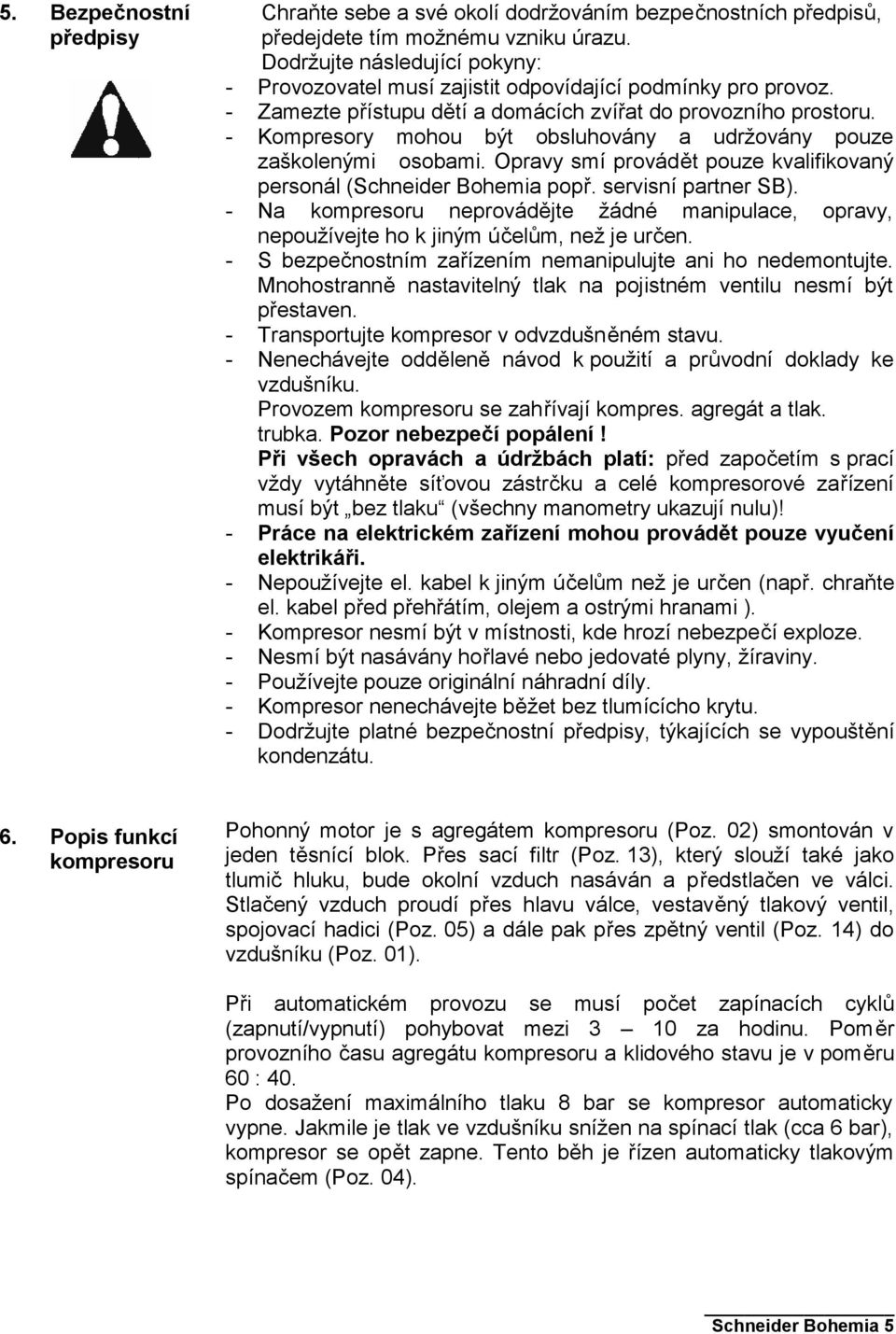

5 5. Bezpečnostní předpisy Chraňte sebe a své okolí dodržováním bezpečnostních předpisů, předejdete tím možnému vzniku úrazu. Dodržujte následující pokyny: - Provozovatel musí zajistit odpovídající podmínky pro provoz. - Zamezte přístupu dětí a domácích zvířat do provozního prostoru. - Kompresory mohou být obsluhovány a udržovány pouze zaškolenými osobami. Opravy smí provádět pouze kvalifikovaný personál (Schneider Bohemia popř. servisní partner SB). - Na kompresoru neprovádějte žádné manipulace, opravy, nepoužívejte ho k jiným účelům, než je určen. - S bezpečnostním zařízením nemanipulujte ani ho nedemontujte. Mnohostranně nastavitelný tlak na pojistném ventilu nesmí být přestaven. - Transportujte kompresor v odvzdušněném stavu. - Nenechávejte odděleně návod k použití a průvodní doklady ke vzdušníku. Provozem kompresoru se zahřívají kompres. agregát a tlak. trubka. Pozor nebezpečí popálení! Při všech opravách a údržbách platí: před započetím s prací vždy vytáhněte síťovou zástrčku a celé kompresorové zařízení musí být bez tlaku (všechny manometry ukazují nulu)! - Práce na elektrickém zařízení mohou provádět pouze vyučení elektrikáři. - Nepoužívejte el. kabel k jiným účelům než je určen (např. chraňte el. kabel před přehřátím, olejem a ostrými hranami ). - Kompresor nesmí být v místnosti, kde hrozí nebezpečí exploze. - Nesmí být nasávány hořlavé nebo jedovaté plyny, žíraviny. - Používejte pouze originální náhradní díly. - Kompresor nenechávejte běžet bez tlumícícho krytu. - Dodržujte platné bezpečnostní předpisy, týkajících se vypouštění kondenzátu. 6. Popis funkcí kompresoru Pohonný motor je s agregátem kompresoru (Poz. 02) smontován v jeden těsnící blok. Přes sací filtr (Poz. 13), který slouží také jako tlumič hluku, bude okolní vzduch nasáván a předstlačen ve válci. Stlačený vzduch proudí přes hlavu válce, vestavěný tlakový ventil, spojovací hadici (Poz. 05) a dále pak přes zpětný ventil (Poz. 14) do vzdušníku (Poz. 01). Při automatickém provozu se musí počet zapínacích cyklů (zapnutí/vypnutí) pohybovat mezi 3 10 za hodinu. Poměr provozního času agregátu kompresoru a klidového stavu je v poměru 60 : 40. Po dosažení maximálního tlaku 8 bar se kompresor automaticky vypne. Jakmile je tlak ve vzdušníku snížen na spínací tlak (cca 6 bar), kompresor se opět zapne. Tento běh je řízen automaticky tlakovým spínačem (Poz. 04). Schneider Bohemia 5

6 Medic Air typ Silent AT: U provedení s adsorpční sušičkou bude stl. vzduch před vstupem do vzdušníku nejprve v chladiči (Poz. 16) a současně v adsorpční sušičce (Poz. 18) vysušen. Funkční pokyny: V obou pohlcovačích bude vzájemně stlačený vzduch vysoušen popř. v druhém pohlcovači regenerován. Základ: Sušící prostředek nemůže přijmout jakékoliv množství vlhkosti. Musí být v pravidelných rozmezích regenerován. K tomuto účelu bude použit regenerační proud (cca 10 %) vysušeného stl. vzduchu. To se děje pouze v krátkých trvajících vteřinových nárazech vzduchu, které znázorňuje slyšitelné znamení korektního provozu. 7. Uvedení do provozu Činnosti před prvním uvedením do provozu : - Proveďte vizuální kontrolu zařízení. - Přečtěte si návod k obsluze, zejména pak bezpečnostní předpisy. - Přimontujte čtyři gumové přísavky do vyvrtaných otvorů vzdušníku (viz. 7.1 Transport). - Zkontrolujte elektrické připojení (viz. Elektrické připojení ). - Pouze u Medic Air typ Silent AT: Připojení kanystru na sbírání kondenzátu (viz. 7.4 Adsorpční sušička ). 7.1 Transport Transportujte kompresor pouze v odvzdušněném stavu! Hmotnost zjistíte v technických údajích (bod 1). Přimotnujte 4 gumové přísavky do vyvrtaných otvorů na vzdušníku. 7.2 Místo instalace Provozujte kompresor pouze v chladné, bezprašné, suché a dobře větratelné místnosti. Je důležité, aby v místě instalace neklesla teplota pod +5 C a nepřesáhla +35 C. Kompresor za provozu musí stát pevně ve vodorovné poloze. Nesmí být nasávány žádné hořlavé plyny. Prach na stavbách působí jako brusná pasta na pohyblivých částech agregátu a drasticky snižuje životnost kompresoru. 6 Schneider Bohemia

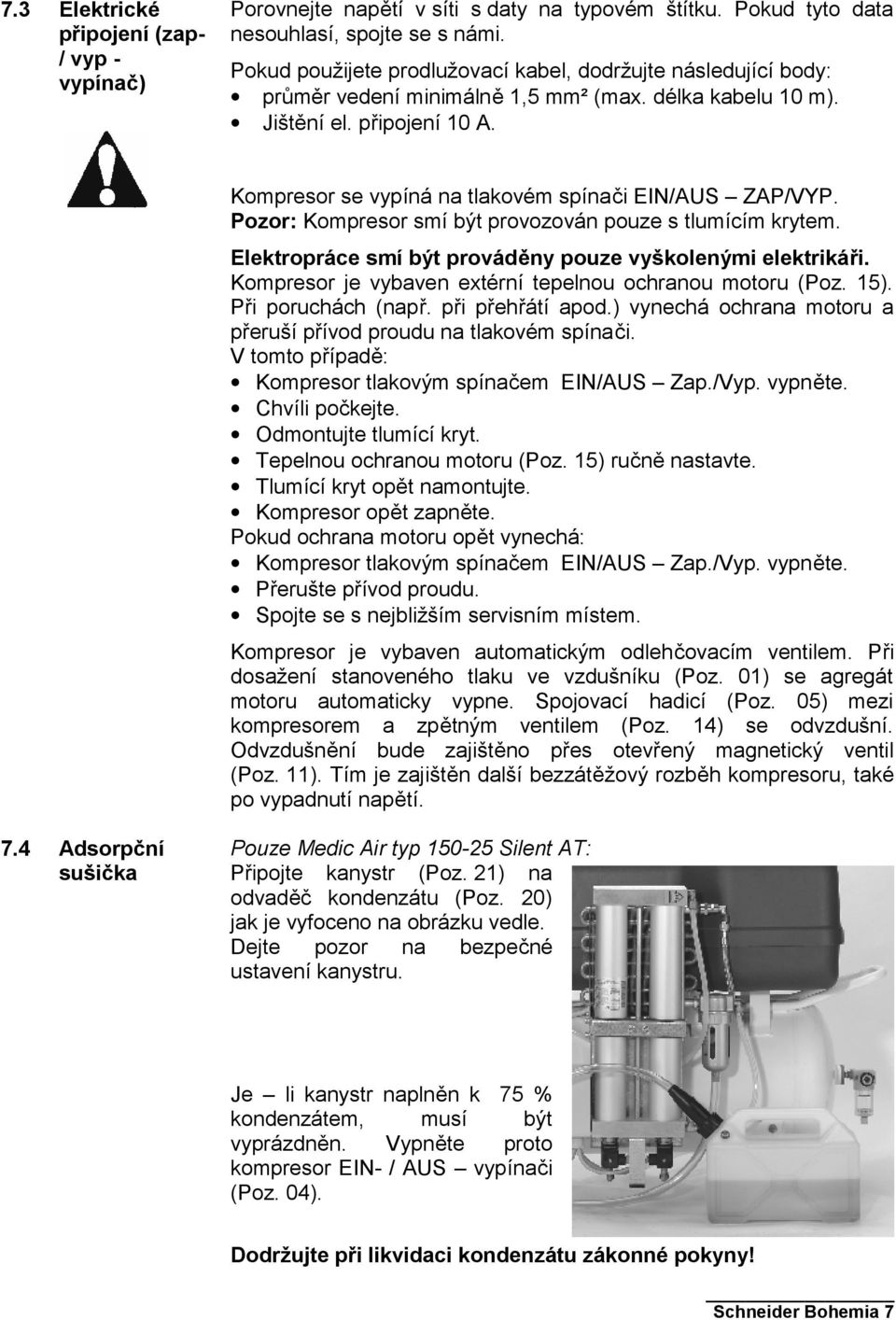

7 7.3 Elektrické připojení (zap- / vyp - vypínač) Porovnejte napětí v síti s daty na typovém štítku. Pokud tyto data nesouhlasí, spojte se s námi. Pokud použijete prodlužovací kabel, dodržujte následující body: průměr vedení minimálně 1,5 mm² (max. délka kabelu 10 m). Jištění el. připojení 10 A. Kompresor se vypíná na tlakovém spínači EIN/AUS ZAP/VYP. Pozor: Kompresor smí být provozován pouze s tlumícím krytem. Elektropráce smí být prováděny pouze vyškolenými elektrikáři. Kompresor je vybaven extérní tepelnou ochranou motoru (Poz. 15). Při poruchách (např. při přehřátí apod.) vynechá ochrana motoru a přeruší přívod proudu na tlakovém spínači. V tomto případě: Kompresor tlakovým spínačem EIN/AUS Zap./Vyp. vypněte. Chvíli počkejte. Odmontujte tlumící kryt. Tepelnou ochranou motoru (Poz. 15) ručně nastavte. Tlumící kryt opět namontujte. Kompresor opět zapněte. Pokud ochrana motoru opět vynechá: Kompresor tlakovým spínačem EIN/AUS Zap./Vyp. vypněte. Přerušte přívod proudu. Spojte se s nejbližším servisním místem. Kompresor je vybaven automatickým odlehčovacím ventilem. Při dosažení stanoveného tlaku ve vzdušníku (Poz. 01) se agregát motoru automaticky vypne. Spojovací hadicí (Poz. 05) mezi kompresorem a zpětným ventilem (Poz. 14) se odvzdušní. Odvzdušnění bude zajištěno přes otevřený magnetický ventil (Poz. 11). Tím je zajištěn další bezzátěžový rozběh kompresoru, také po vypadnutí napětí. 7.4 Adsorpční sušička Pouze Medic Air typ Silent AT: Připojte kanystr (Poz. 21) na odvaděč kondenzátu (Poz. 20) jak je vyfoceno na obrázku vedle. Dejte pozor na bezpečné ustavení kanystru. Je li kanystr naplněn k 75 % kondenzátem, musí být vyprázdněn. Vypněte proto kompresor EIN- / AUS vypínači (Poz. 04). Dodržujte při likvidaci kondenzátu zákonné pokyny! Schneider Bohemia 7

8 7.5 Obděr stl. vzduchu Pro rychlý a snadný odběr stl. vzduchu je kompresor vybaven rychlospojkou (Poz. 12). Otevření rychlospojky: Rychlospojka se otevře, pokud vnější kroužek posunete ve směru k redukčnímu ventilu s filtrem. Pozor: Při otevření rychlospojky pevně stiskněte hadici stl. vzduchu, nebezpečí šlehnutí hadicí. Uzavření rychlospojky: Při uzavření rychlospojky musíte vsuvku tlakové hadice zatlačit do rychlospojky. Uzavření nastane automaticky. Tlak lze redukovat přímo na pracovním místě redukčním ventilem. Dbejte na údaje o spotřebě vzduchu a pracovním tlaku v návodech na použití pneumatického nářadí, pneumatických přístrojů. 8. Údržba Dodržováním všech uvedených pokynů v tomto návodu zaručíte tomuto kvalitnímu výrobku dlouhou životnost bez poruch. Pozor: Před každou údržbou popř. opravou bezpodmínečně vypněte kompresor. Přerušte napájení a kompresor celkově odvzdušněte (např. z ofukovací pistole připojené ke kompresoru můžete tlak z nádrže vypustit); ofukovací pistolí nemiřte proti lidem a zvířatům! Dodržujte bezpečnostní předpisy! 8.1 Intervaly údržby Intervaly platí pro "normální" provozní podmínky (okolní teplota, vlhkost vzduchu a zátěž). Při extrémních provozních podmínkách tyto intervaly zkraťte. Dbejte na čistá a bezprašná chladicí žebra na válci, hlavě válce a dochlazovači. Činnost Interval Sací filtr: Zkouška: - Týdně. Vyfoukání: - Každých 50 provozních hodin. Výměna: - Dle potřeby; alespoń 1x ročně. 8 Schneider Bohemia

9 Vypouštění kondenzátu: Filtrační články filtru odlučovače vody výměna: - Medic Air typ Silent: Kondenzát ze vzdušníku vypusťte. Alespoň 1x týdně; lépe po každém použití. - Medic Air Typ Silent AT: Stav plnění kanystru zkontrolujte alespoň 2x týdně. Kondenzát ze vzdušníku vypusťte 1x měsíčně. - Ročně: Pozor: Vzdušník je pod tlakem, nejprve odvzdušněte! Zpětný ventil čištění: - Ročně: Pozor: Vzdušník je pod tlakem, nejprve odvzdušněte! Šroubová spojení - Každých 500 provozních hodin. zkouška: Doporučení: Vzdušník: Vnitřní - Každých 5 let. zkouška: Zkouška tlakem vody: - Každých 10 let. 8.2 Sací filtr 8.3 Kondenzát Účinná filtrace nasávaného okolního vzduchu je jedna z nejdůležitějších předpokladů pro udržení dlouhodobé životnosti kompresoru. Filtrační vložky je nutno pravidelně po každých 50-ti provozních hodinách profouknout nebo podle stupně zašpinění vyměnit. Častější kontrola je nutná hlavně při pracech se stříkáním barev. Důležité! Nepoužívejte Váš kompresor bez sacího filtru. Pozor: Kondenzát je vodě škodlivý. Dodržujte při jeho likvidaci zákonné pokyny. Množství vytvořeného kondenzátu je závislé na zátěži a okolní teplotě kompresoru. Vzdušník (Poz. 01): Medic Air typ Silent: Kondenzát se shromažďuje u dna vzdušníku. Pravidelně vyprazdňujte, nejméně po každém použití. K tomu otevřete vypouštěcí ventil (Poz. 10) na dně vzdušníku cca. o jednu polovinu otočky a pod tlakem (cca 2 bar) kondenzát vypusťte. Doporučujeme montáž elektronicky regulovaného odvaděče kondenzátu Ecomat typ 3000 (viz. 11 Příslušenství ). Medic Air typ Silent AT: Vypusťte kondenzát 1x měsíčně. K tomu otevřete vypouštěcí ventil (Poz. 10) na dně vzdušníku cca. o jednu polovinu otočky a pod tlakem (cca 2 bar) kondenzát vypusťte. Schneider Bohemia 9

10 Filtr odlučovače vody (Pos. 07): Vypuštění kondenzátu a čištění filtru: Obr. 1 Obr. 2 Obr.3 Obr. 4 Pokud se nachází knoflík ve střední poloze (obr. 1), pracuje ventil poloautomaticky. Pokud není tlak k dispozici, kondenzát odtéká. Zmáčknete-li knoflík (obr. 2), odtéká kondenzát "pod tlakem". K úplnému otevření ventilu, otočte knoflíkem proti směru hodinových ručiček (obr. 3). Chcete-li vložku filtru vyčistit, musí být zásobník redukčního ventilu s filtrem demontován při beztlakovém stavu (obr. 4). Upevňovací šroub pro vložku filtru musíte našroubovat rukou proti směru hodinových ručiček. Nyní lze vložku filtru opět použít. Vložka filtru (obj. č. B ) musí být 1x ročně vyměněna! 8.4 Zpětný ventil Vložku zpětného ventilu (Poz. 16) musíte 1x ročně vyčistit popř. vyměnit. Pozor: Předtím, než otevřete zpětný ventil, musí být kompresor bez tlaku. (viz. 8 Údržba )! 1. Šestihranná matice Odlehčující potrubí 2. Vložka zpětného ventilu (gumová podložka) Tlaková trubka / spojovací hadice od agregátu kompresoru Je-li gumová podložka ve vložce zpětného ventilu příliš opotřebovaná, musíte kompletně celou vložku zpětného ventilu vyměnit. Necháte-li místo gumové podložky ve vložce zpětného ventilu dlouho nevyčištěné, musíte vyměnit kompletně celý zpětný ventil. 8.5 Šroubová spojení Každých 500 provozních hodin zkontrolujte šroubová spojení (např. šroubové spojení na hlavě válce). 10 Schneider Bohemia

11 9. Hledání závad od A J Pozor: Bezpodmínečně dodržujte předpisy týkající se údržby viz. 8 Údržba! Vyvstalé poruchy a možné Odstranění: příčiny: A. Kompresor se po zapnutí nespustí: - Tlak v nádobě je vyšší než zapínací tlak - Vypouštějte tlak z nádoby dokud se automaticky nezapne tlakový spínač - Vadné el. napájení - Zkontrolujte el. přívod - Ochrana motoru (Poz. 15) vypnula - Vypněte kompresor, chvíli počkejte, kompresor opět zapněte. Při opakovaném vypnutí ochrany motoru volejte servis - Defekt tlakového spínače - Výměna tlakového spínače B. Kompresor se při dosažení zapínacího tlaku rozběhne a potom se automaticky zastaví a pouze brumlá: - Síťový přívod má nepřípustnou délku nebo je průřez vodiče příliš malý - Zkontrolujte délku síťového přívodu a průřez vodiče (viz bod Elektrické připojení ) C. Kompresor běží stále ve výkonné fázi: - Sací filtr je silně znečištěn - Filtr vyčistěte nebo vyměňte - Pneum. nářadí má příliš vysokou spotřebu vzduchu - Zkontrolujte délku síťového přívodu a průřez vodiče (viz bod Elektrické připojení ) - Netěsnosti na kompresoru - Lokalizujte netěsnosti, vyrozumte servis - Kondenzát vypusťte - Příliš mnoho kondenzátu ve vzdušníku - Rozvody stl. vzduchu netěsní - Rozvody stl. vzduchu přezkoušejte, netěsná místa utěsněte. Schneider Bohemia 11

12 Pozor: Bezpodmínečně dodržujte předpisy týkající se údržby viz. 8 Údržba! Vyvstalé poruchy a možné Odstranění: příčiny: D. Opětovné vynechání ochrany spínače motoru: - Vypadla fáze - Zkontrolujte přípojku (pouze elektrikář) E. Při provozu uniká stlačený vzduch přes odlehčovací ventil pod tlakovým spínačem: - Netěsný odlehčovací ventil - Odlehčovací ventil vyčistěte nebo vyměňte F. Při klidu uniká stl. vzduch ze zásobníku přes odpouštěcí ventil až k poklesu na spínací tlak: - Netěsná nebo vadná vložka zpětného ventilu G. Kompresor často zapíná: - Příliš mnoho kondenzátu ve vzdušníku - Kompresje přetížen - Viz. C. H. Pojistný ventil propouští stl. vzduch: - Tlak ve vzdušníku je vyšší než nastavený tlak - Vyčistěte nebo vyměňte zpětný ventil. Pozor: vzdušník je pod tlakem, vypusťte nejprve tlak! - Kondenzát vypusťte - Tlakový spínač znovu naregulovat popř. vyměnit (pouze elektrikáři) - Pojistný ventil je vadný - Vyměňte pojistný ventil I. Agregát kompresoru je příliš horký: - Nedostatečný přívod vzduchu - Zajististit dostatečné odvzdušňování (minim. 40 cm ode zdi) - Defektní termostatický ventil nebo ventilátor: - Přezkoušejte funkci termostatického ventilu nebo ventilátoru podle eletroschéma. - Znečištěná žebra válce (-na hlavě) - Žebra válce (-na hlavě) vyčistěte J. Pouze u Medic Air typ Silent AT: Neobyčejně mnoho kondenzátu ve filtru odlučovače vody: - Adsorpční sušička nepracuje správně - Volejte servis 12 Schneider Bohemia

13 10. Záruční podmínky LIKVIDACE: Podkladem pro uplatnění nároku na záruku je správně vyplněný záruční list. Při dotazech uveďte prosím údaje, které najdete na typovém štítku kompresoru. Schneider Bohemia poskytuje na kompresor Medic Air typ Silent (AT) záruku: Dle data uvedeného v záručním listě. 10 let na dodávku náhradních dílů. Ze záruky jsou vyloučeny: Rychle opotřebovatelné díly (sací filtr). Škody, způsobené přetížením kompresoru. Škody, způsobené vadným elektrickým připojením. Škody, způsobené nesprávným používáním. Škody, způsobené nedostatečnou údržbou. Škody, způsobené nesprávnou instalací. Škody, způsobené velkým množstvím prachu. Při použití jiných než originálních náhradních dílů ztrácíte nárok na uplatnění záruky! Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. Znehodnocené, opotřebené a nepoužitelné výrobky předejte k likvidaci některému z našich servisních středisek. 11. Příslušenství Jako tlakovou hadici pro pneum. nářadí doporučujeme: Hadice Super Flex 10 x 2,75 mm s rychlospojkou a vsuvkou; délka 10 m Obj. č. D Jako elektronický odvaděč kondenzátu pro Medic Air typ Silent doporučujeme: Odvaděč kondenzátu Ecomat Typ 3000 Obj. č. D Montážní sada pro vzdušník Obj. č. B Dbejte na požadovanou kvalitu stlačeného vzduchu! S různými typy filtrů, které jsou nainstalovány před místo odběru, je možná specifická úprava. Podstatné rozdíly podle rozsahu použití jsou: celková spotřeba vzduchu vzduch pro nástroje vzduch k dýchání Schneider Bohemia 13

14 12. Expluatační nákresy a seznamy náhradních dílů 12.1 Expluatační nákres Medic Air typ Silent 12.2 Seznam náhradních dílů Medic Air typ Silent Poz. Obj. č. Označení Množ G Vzdušník 24 l; 8,3 bar G Agregát kompresoru MK 150 S/W G Gumové přísavky D = 48,5 x G Ozubená matice M G Úhlové šroubení G3/8 a x 10, G PA trubka 10 x 1 mm; průhledná 0,5 m 0560 E Šroubové spojení G1/4 i x 10,0 / 8, E Vypouštecí ventil kondenzátu G1/4 a G Šestihranná matice M 4; DIN G U podložka A 4,3; DIN G Šroub válce M 4 x G Ovládací skříňka 110 x 80 x 66 mm 1 14 Schneider Bohemia

15 Poz. Obj. č. Označení Množ G Redukční vsuvka G1 a x G1/4 i G Kolínko G1/4 a x G1/4 i; mosaz G Dvojitá vsuvka R1/ G Tlakový spínač MDR 1/11 komplet 1 G Rozběhový odvzuš. ventil MDR 1/11 1 G Kryt spínače MDR 1/ G Manometr 50 mm; R1/4 a G Pojistný ventil 8,0 bar; 1/4 a E Uzavírací šroub R1/ G Zpětný ventil komplet 1 G Vložka zpětného ventilu E Kolínko R1/8 a x R1/8 i G Magnetický ventil 2/2 komplet 1 G Zástrčka pro magnetický ventil E Mufna G1/8 i G Tlumič hluku, spékaný bronz D Filtr odlučovače vody komplet 1 B Vložka filtru odlučovače vody E Rychlospojka R1/4 a; NW 7, G Silentblok 25 x 20 mm G Měděná trubka 6 x 1 mm; čirá 0,14 m 0810 G Ozubená matice M G Konzole G Gumová přísavky G Šroub M 5 x G Šroubení 1/2 x 10, G Připojovací hadice DN 10 x G Kryt tlumící skříně 520 x 320 x G Kryt tlumící skříně 530 x 330 x G Šroub M 6 x G Matice M G Ventilátor 120 x mm E Šroubení R1/4 a x 6, G U podložka A6,4 ; DIN G Termostatický spínač 40 C G Připojovací zástrčka 1 G Návod na obsluhu 1 Schneider Bohemia 15

16 12.3 Expluatační nákres Medic Air typ Silent AT 16 Schneider Bohemia

17 12.4 Seznam náhradních dílů Medic Air typ Silent AT Poz. Obj. č. Označení Množ G Vzdušník 24 l; 8,3 bar G Agregát kompresoru MK 150 S/W G Gumová přísavka D = 48,5 x 35 mm G Ozubená matice M G Úhlové šroubení G3/8 a x 10; G PA trubka10 x 1 mm; průhledná 0,5 m 0560 E Šroubové spojení G1/4 i x 10,0 / 8, E Vypouštěcí ventil kondenzátu G1/4 a G Šestihranná matice M 4; DIN G U podložka A 4,3; DIN G Šroub válce M 4 x G Ovládací skříňka 110 x 80 x 66 mm G Redukční vsuvka G1 a x G1/4 i G Kolínko G1/4 a x G1/4 i; mosaz G Dvojitá vsuvka R1/ G Tlakový spínač MDR 1/11 komplet 1 G Rozběhový odvzuš. ventil MDR 1/11 1 G Kryt spínače MDR 1/ G Manometr 50 mm; R1/4 a G Pojistný ventil 8,0 bar; 1/4 a E Závěrný šroub R1/ G Zpětný ventil komplet 1 G Vložka zpětného ventilu E Kolínko R1/8 a x R1/8 i G Magnetický ventil 2/2 komplet 1 G Zásuvka pro magnetický ventil E Mufna G1/8 i G Tlumič hluku, spékaný bronz D Filtr odlučovače vody komplet 1 B Vložka filtru odlučovače vody E Rychlospojka R1/4 a; NW 7, G Silentblok 25 x 20 mm G Měděná trubka 6 x 1 mm 0,14 m 0810 G Ozubená matice M G Konzole G Gumové přísavky G Šroub M 5 x G Šroubení 1/2 a x 10 mm G Připojovací hadice DN 10 x G Kryt tlumící skříně 520 x 320 x G Kryt tlumící skříně 530 x 330 x G Šroub M 6 x G Matice M G Ventilátor 120 x 120 x G Zástrčka pro magnetický ventil G Magnetický ventil 3/2 2 Schneider Bohemia 17

18 18 Schneider Bohemia Poz. Obj. č. Označení Množ G Spínací skříň komplet 1 G Časové relé pro spínací skříň G Pojistný ventil 8,0 bar; 1/4 a G Odvaděč kondezátu G3/8 i G Úhlové šroubení R1/4 a x 10 mm G Chladič R3/8 a x G3/8 a G Adsorpční sušička komplet 1 G O kroužek 54,0 x 2,5; NBR 70 4 G Sušící prostředek pro adsorp. sušičku 1 G Magnetický ventil 3/2 2 G Zástrčka pro magnetický ventil E Šroubení R1/4 a x 6, G U podložka A 6,4; DIN G Termosatický spínač 40 C G Ventilátor 120 x 120 x 38 mm G Mříž 120 x 120 x 6 mm G Šroubení G1/4 i x 10, E Mufna G1/4 i E Redukční mufna G1/4 a x G3/8 i E Úhlové šroubení R3/8 a x 10,0 x 8, G PA trubka 10 x 1 mm; průhledná 0,5 m 1180 E Šroubení G1/4 a x 10,0 / 8, G T kus 1/4 i x 1/4 i x 1/4 a E Kolínko R1/4 a G Stavební skupina PA trubka s kolínkem G Šestihranný šroub M 6 x G Ocelová plocha 500 x 300 x 4 mm E Kolínko R1/8 i G Kanystr 5 l s hadicovou vsuvkou E Tlumič hluku E Hadice 9,0 x 3,0 1 m 1330 E Šroubovací svorky mm G Stahovací páska G Zástrčka 1 - G Návod na obsluhu 1

19 12.5 Expluatační nákres adsorpční sušičky 12.6 Seznam náhradních dílů adsorpční sušičky Poz. Obj. č. Označení Množ G O kroužek 54,0 x 2,5; NBR G Sušící prostředek pro adsorpční sušičku G Magnetický ventil 3/ G Zástrčka pro magnetický ventil 2 Schneider Bohemia 19

20 12.7 Expluatační nákres agregátu kompresoru MK 150 S/W 12.8 Seznam náhradních dílů agregátu kompresoru MK 150 S/W Poz. Obj. č. Označení Množ G Šestihranný šroub M 8 x G U podložka B 8,4; DIN G Hlava válce G Vložka sacího filtru G Šroub M 6 x G Sací filtr komplet G O kroužek 24,0 x 2,6 mm; NBR E Zátka R1/ G Šestihranný šroub M 8 x G Dochlazovač 1 20 Schneider Bohemia

21 Poz. Obj. č. Označení Množ G Těsnění hlavy válce G Ventilová deska komplet G Válec D = 55 mm G Šroub válce M 8 x G Pístní kroužek G Píst G Pojistka pístního čepu G Pístní čep G Jehlové ložisko G Ojnice G Kuličkové ložisko RS; DIN G Šestihranná matice M 6; DIN G Šroub válce M 6 x G Kondenzátor 40 µf G Kryt klikové skříně G Šestihranný šroub M 6 x G Podložka G U podložka B 6,4; DIN G Ventilátor, přední G Kliková hřídel G Kliková skříň G Šestihranná matice M 6; DIN G Ochrana motoru 10 A G Kuličkové ložisko RS; DIN G Kotva D = 80 x 90 mm; D = 30 mm G Stator G Kuličkové ložisko 6203-ZZ; DIN G Kryt ložiska G Ventilátor, zadní G Šestihranný šroub M 6 x G Kryt G Šestihranný šroub 4,2 x G O kroužek 66,0 x 3,0; silikon G Klínek 4,0 x 4,0 x 12,0 1 Schneider Bohemia 21

22 13. Adresa dovozce Schneider Bohemia, spol. s r.o. Sulkov Líně, okr. Plzeň-sever Tel.: Fax: Informace o odborných prodejnách a servisních místech na území celé ČR najdete na Technické změny vyhrazeny. Zobrazení se může odlišovat od skutečnosti. 22 Schneider Bohemia
