Speed DOME venkovní, 23x zoom, 360st., Sony CCD 1/4" SuperHad, 570ř, pattern, plánovač, IR 50-70m

Transkript

1 Speed DOME venkovní, 23x zoom, 360st., Sony CCD 1/4" SuperHad, 570ř, pattern, plánovač, IR 50-70m Stropní kamera, otočná 360st. s otočným IR přísvitem, dosah 50-70m, optický zoom 23x, ovládání RS485 PELCO, vestavěný dekodér. Pro venkovní instalaci, vyhřívaný kryt se sluneční clonou, citlivost 1-0,01lux, 570 TV řádek. Automatické nebo manuální přepínání. Zoom automatický nebo manuální. Rychlost natáčení řiditelná, max. 540st/s. Kamerový modul Samsung SDM-231P, čip Sony Super HAD CCD 1/4". Schopnost dlouhé expozice. 8 privátních zón. Součástí držák na zeď. 220 pozic, 4 sekvence po 32 pozicích, 4 patterny s učením od operátora, 7 vstupních senzorů, 2 výstupní I/O, 4 akce při nečinosti, 8 časových plánovačů spouštících v nastaveném čase různé akce, 8 zón s vlastním titulkem. Vestavěný BNC i UTP přenos, chráněno proti přepětí. Katalogové číslo: Výrobce: Záruka: SDOMEOPIR2-SD231 XtendLan 2 roky Doporučené příslušenství Název Speed DOME držák nárožní pro SDOMEO , Speed DOME držák na sloup pro SDOMEO , Speed DOME držák na strop pro SDOMEOxxxxx kamery Automatická řídící jednotka, přidává každé PTZ kameře autotracking, cruise, parkování a 4x sensor Katalog SDOME-CORNER1 SDOME-POLE1 SDOME-PEND1 PTZATRACK14 Nástěnná/stropní venkovní kamera s vysokorychlostním natáčením a naklápěním a zoomem (PTZ) a integrovaným IR světlem. Poskytuje vysoký obrazový komfort a intuitivní ovládání. Kamera je ovládána z PTZ klávesnice po sběrnici RS-485 a již má v s obě integrován ovládací dekodér. Kamera je vybavena DSP procesorem a chytrým zoom objektivem. Je schopná velmi rychlého natočení v kterémkoliv směru a bleskového automatického zaostření. Kamera se aktivně a velmi rychle adaptuje na změněné světelné podmínky. Díky citlivému krokovému motoru je schopná velmi plynulého pohybu a přesného zacílení. Kamera má paměť parametrů takže i při výpadku napájení zůstane její nastavení uchováno. Kamera je vhodná pro přímou venkovní instalaci a díky vestavěnému IR světlu je ideální pro sledování neosvětlených prostor. Typickou instalací je dohled nad ulicemi a areály. Je však vhodná i do vnitřních prostor kde je požadována robustní a odolná skříň. Inteligence: Kamera automaticky převrací obrazu při na bodě zvratu (90 st.), což umožňuje velmi pohodlné a intuitivní ovládání joystickem z řídící klávesnice. Má schopnost procházet až osm různých pohybových cest. Operátor si může nadefinovat až 220 různých pozic natočení a naklonění kamery. Mezi nimi může vytvořit cestu, po níž kamera prochází. Operátor si definuje rychlost přetočení a dobu po níž kamera setrvá na každém bodě cesty. Samotná cesta je vyvolána stiskem patřičného tlačítka na ovládací klávesnici. Pro jednoduché skenování určité oblasti je k dispozici 2-bodové skenování, které střídá natočení kamery mezi dvěma místy. Dalším jednoduchým režimem 360 st. automatické skenování. Operátor si definuje rychlost otáčení a kamera sama skenuje okolní prostor. Režim se přeruší jakýmkoliv pohybem joysticku na klávesnici. Kamera má schopnost automatického návratu na hlídací pozici pokud se s kamerou nemanipuluje po určitou dobu (nastavitelných s). Specifikace: Kamerový modul: Modul kamery Samsung SD-231P Senzor CCD 1/4" Sony Super HAD, počet obrazových bodů 440kpix, rozlišení 570 TV řádek Citlivost v denním režimu 0,6-0,003 lux, v nočním režimu 0,1-0,0001lux

2 Odstup signál/šum min. 48dB v typickém režimu Přepínání/přechody režiml denní/noční jsou automatické nebo je lze ovládat manuálně Video výstup 1.0Všš., 75 Ohm, kompozitní video, PAL Optický zoom 23x, objektiv 3,84 mm -88,4 mm, digitální zoom 10x (celkové max. zvětšení 230x) Maskování privátních zón - kamera si pamatuje vykrytí privátních zón v závislosti na natočení a zoomu Automatické ostření, možnost ručního ostření/zoomu.režimy Auto s normální a vysokou citlivostí, Manuální, Automatické s definovaným min.-max. rozsahem Elektronická závěrka automatická (AES), rozsah závěrky 1/3-1/10000s Automatické nastavení režimu akumulace rámců pro špatné světelné podmínky. Kamera pracující v automatickém režimu při zhoršování světelných podmínek nejdříve otevře naplno clonu, pak zvyšuje elektronický zisk z CCD čipu a jako poslední použije ve tmě dlouhou expoziční dobu a výpočet obrazu pomocí DSP procesoru - digitální prodloužení závěrky Automatické ovládání clony, možné z ovládací klávesnice odstavit na ovládat ručně Vyvážení bílé - režimy Auto, ATW, režim Indoor, režim Outdoor Řízení zisku - režim automatický (AGC) nebo volitelně manuální Nastavení parametrů kamery z ovládácí klávesnice, přístup na OSD menu Parametry mechaniky a dekodéru: Rotace 360 st., nekonečné otáčení Naklánění 180st., automatické překlopení obrazu Rychlost natáčení řiditelná v 64 stupních, manuálně 0,1 st/s až 280 st/s. Při přesunu mezi presety 360st/s až 540 st/s. Bez slepé zóny. Ovládací protokol: RS bit/s. PELCO P, PELCO D, Panasonic, Vicon. Adresace kamery buď hardwarově přepínači nebo možnost softwarově (dálkově z menu kamery) její RS-485 adresu měnit. Pracovní podmínky: Kamera má kryt opatřený sluneční clonou a vyhříváním. Teplotní rozsah -40 C až +60 C. Napájení: 12V DC. Příkon 37W při IR svícení a pohybu, 21W bez IR přísvitu. Přepěťová ochrana 3kV proti atmosférickému přepětí a přepětí sítě 7x senzorový vstup, 2x spínaný výstup (propojení na čidla a spínání externích zařízení) Montáž: součástí kamery je držák na zeď. Pro montáž na strop, nároží nebo na sloup je k dispozici příslušenství. Kryt: průměr 219 mm, výška 290 mm. Zvýšená odolnost proti úderu. Délka ramene 270 mm při instalaci na zeď (max. zabraná délka sestavy od stěny 344 mm) Délka stropního držáku při instalaci na strop 237 mm (max. celková délka sestavy od stropu 522 mm). Inteligence kamery: 220 pozic (presets) definujících rychlou volbu pozice a zaostření. Každý preset může na obraze zobrazit svůj název. 4x sekvence, každá z max. 32 pozic, sekvence s definovatelnou rychlostí a dobou zastávky 4x patterm, pohyb kamery naučený od operátora, kamera přesně kopíruje křivku pohybu operátora během učení a to včetně rychlosti pohybu. Každý pattern pak vyvoláván jediným povelem 4 různá dvoubodová skenování s pojmenováním, kamera provádí trvalý pohyb mezi dvěmi body, probíhá pouze rotace v definovaném náklonu. Do obrazu je vložen název skenovaného prostoru. 8 obrazových zón s pojmenováním - jakmile se kamera podívá do určité oblasti tak automatick vloží titulek do obrazu s pojmenováním zóny. Složí k rychlé orienatci dohledu nebo pro snadné protokolování události. 8 časových plánovačů které mohou vyvolávat tyto akce - přesunutí na preset, spuštění dvoubodového skenování, spuštění sekvence nebo spuštění patternu 8 časových plánovačů které mohou vyvolávat tyto akce - přesunutí na preset, spuštění dvoubodového skenování, spuštění sekvence nebo spuštění patternu. Uživatel tak může nastavit aby každý den v době od-do probíhalo napřikláad cyklické prohlížení střežených prostor Kamera má schopnost být v režimu dokončení prováděné operace při přednastavené době nečinosti operátora. Např. pokud bude probíhat sekvecne a operátor pohybem jozsticku ji preruší, podívá se kamerou někam jinam a pak na s ní přestane pohybovat tak kamera po přednastavené době bude dále pokračovat v přerušené sekvenci. Poplachové vstupy mohou automaticky aktivovat pohyb kamery (přesunout do definované pozice, spustit skenování, sekvenci nebo pattern). Stejně tak mohou sepnout výstupní port. Aktivace akcí je řízena denním plánovačem, tzn. lze určit dobu aktivity takovýchto poplachů. Kamera může vkládat do obrazu - název kamery, datum a čas, teplotu, stupeň zoomu, název snímané oblasti, poplachové vstupy, kompas (jehož orientaci definuje uživatel), náklon. Dobu zobrazení většiny položek je možné ovlivnit zda jsou zapnuty/vypnuty nebo zobrazeny jen po určitou dobu (3-255s) Přístup k menu kamery může být chráněn číselným heslem. Kamera má možnost adaptovat svojeji pohybovou dynamiku na řídídí klávesnici uživatele - nastavení rychlosti zoomu a focusu, přizpůsobení rychlosti pohybu k ovládacím povelům z klávsnice, zablokování automatické clony, omezení funkce clony, omezení rozsahu zoomu digitálního i optického Možnost aktivovat funkci preset freeze - při procházení mezi jednotlivými presety zobrazuje zastavený obraz z posleního presetu. Funkce pro redukci nežádoucího obrazu např.pro web aplikace. Možnost aktivovat funkci preset freeze - při procházení mezi jednotlivými presety zobrazuje zastavený oraz z posleního presetu. Funkce pro redukci nežádoucího obrazu např.pro web aplikace. Možnost externí synchronizace kamery na napájecí kmitočet - zamezení "ujíždění" obrazu.

3 Pohled na integrovanou hlavu kamery - kamerovy modul hemeticky uzvřen s IR přísvitem, velké LED s reflektory. Pohled z boku, vlastní pohybující se tělo kamery je malé a má velmi svižnou reakci pro náklon Pohled zpředu při demontovaném držáku

4 Video ukázky: Formát videa AVI H.264 AVC 704x576, pro přehrávání nutno mít instalovány správný kodek. Záznam pořízen systémem LanVision, zachytávací karta LVC-4, exportováno do AVI. Záznamy provedeny s SDOMEPIR2-EX1010. Ukázka polohování kamery, noční režim Kamera rychle přejíždí mezi jednotlivými pozicemi (Presety) tak jak je vyvolává operátor z řídící klavesnice. Kamera do obrazu vkládá úhel natočení (P) a naklonění (T), dále zobrazí stupeň zoomu a jméno presetu, který operátor vyvolával. Vzdálenost objektů v této demostraci je od 10m do 40m. Přísvit je obstaráván pouze IR světlem kamery a je přítomno slabé pouliční osvětlení. Ukázka denního režimu, manuální ovládání pohybu a zoomu operátorem

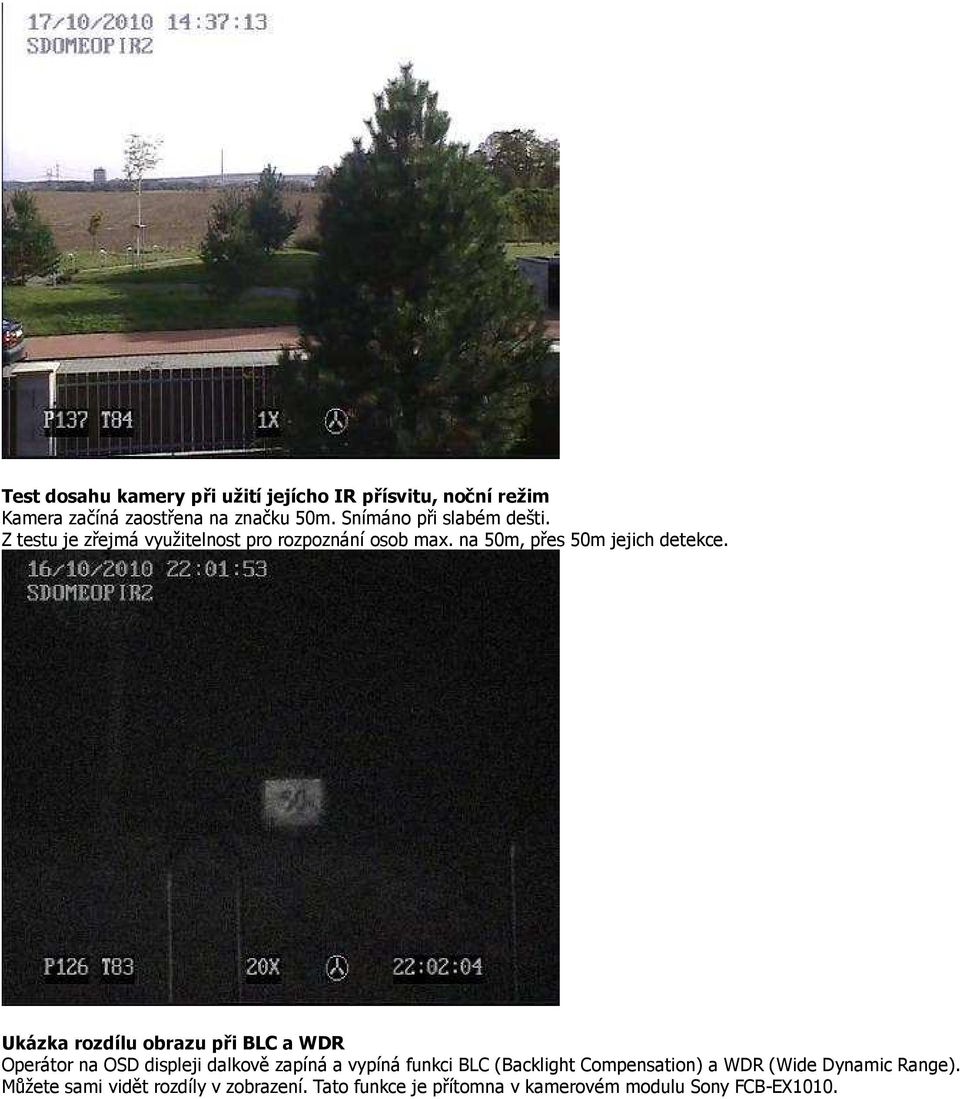

5 Test dosahu kamery při užití jejícho IR přísvitu, noční režim Kamera začíná zaostřena na značku 50m. Snímáno při slabém dešti. Z testu je zřejmá využitelnost pro rozpoznání osob max. na 50m, přes 50m jejich detekce. Ukázka rozdílu obrazu při BLC a WDR Operátor na OSD displeji dalkově zapíná a vypíná funkci BLC (Backlight Compensation) a WDR (Wide Dynamic Range). Můžete sami vidět rozdíly v zobrazení. Tato funkce je přítomna v kamerovém modulu Sony FCB-EX1010.

6 Ukázka užití s autotracking boxem PTZATRACK14 Autotracking box zajišťuje automatické sledování pohybujícího se objektu u jakékoliv rychlé PT/PTZ kamery. V ukázce krátce po začátku vstoupí figurant do scény a kamera jej sleduje. Noční scéna s IR přísvitem představuje pro automatické sledování objektů tu nejobtíženější situaci, zvláště pak ve venkovním prostředí a při nerovnoměrném nasvícení scény IR světlem. Díky současnému pohybu IR přísvitu s kamerou na SDOMEOPIR2 lze tento mechanismus vůbec aplikovat. Můžete vidět, že detekce dobře následuje pohybující se objekt i při těchto světelných podmínkách. V ukázce je zoom kamery nastaven napevno a není zařízení PTZABOX41 dovoleno jej měnit. Podotýkáme, že figurant se pohyboval po scéně v prakticky úplné tmě, přítomno bylo jen slabé pouliční osvětlení použitelné maximálně pro orientaci, nikoli snímání. Snímaná osoba rozhodně nezaznamenává, že je na ni svíceno IR světlem, pokud se nepodívá přímo do kamery (uvidí žhnoucí LED diody). Manuál Ostatní download
