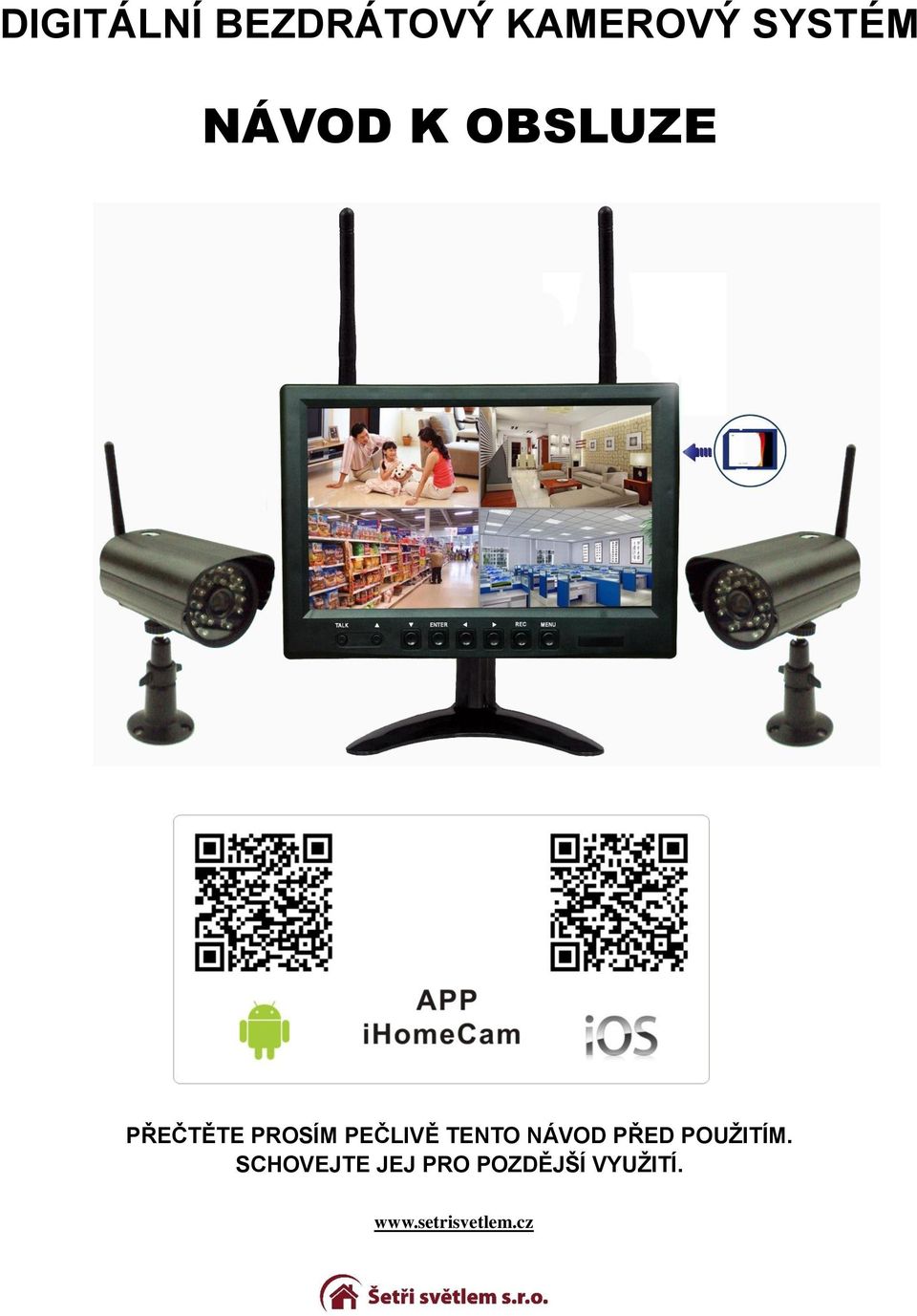

1 DIGITÁLNÍ BEZDRÁTOVÝ KAMEROVÝ SYSTÉM NÁVOD K OBSLUZE PŘEČTĚTE PROSÍM PEČLIVĚ TENTO NÁVOD PŘED POUŽITÍM. SCHOVEJTE JEJ PRO POZDĚJŠÍ VYUŽITÍ.

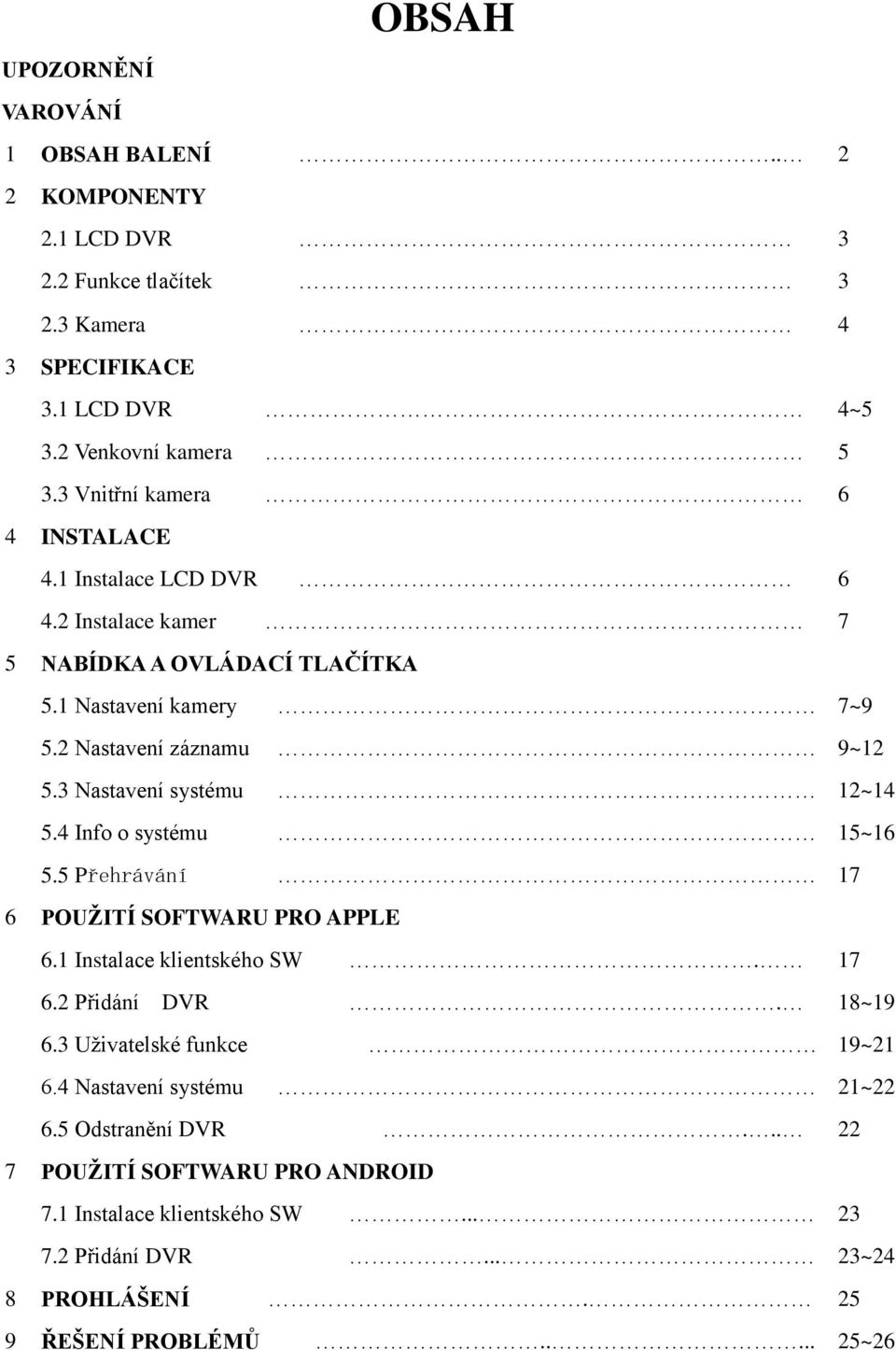

2 OBSAH UPOZORNĚNÍ VAROVÁNÍ 1 OBSAH BALENÍ KOMPONENTY 2.1 LCD DVR Funkce tlačítek Kamera 4 3 SPECIFIKACE 3.1 LCD DVR 4~5 3.2 Venkovní kamera Vnitřní kamera 6 4 INSTALACE 4.1 Instalace LCD DVR Instalace kamer 7 5 NABÍDKA A OVLÁDACÍ TLAČÍTKA 5.1 Nastavení kamery 7~9 5.2 Nastavení záznamu 9~ Nastavení systému 12~ Info o systému 15~ Přehrávání 17 6 POUŽITÍ SOFTWARU PRO APPLE 6.1 Instalace klientského SW Přidání DVR. 18~ Uživatelské funkce 19~ Nastavení systému 21~ Odstranění DVR POUŽITÍ SOFTWARU PRO ANDROID 7.1 Instalace klientského SW Přidání DVR... 23~24 8 PROHLÁŠENÍ ŘEŠENÍ PROBLÉMŮ ~26

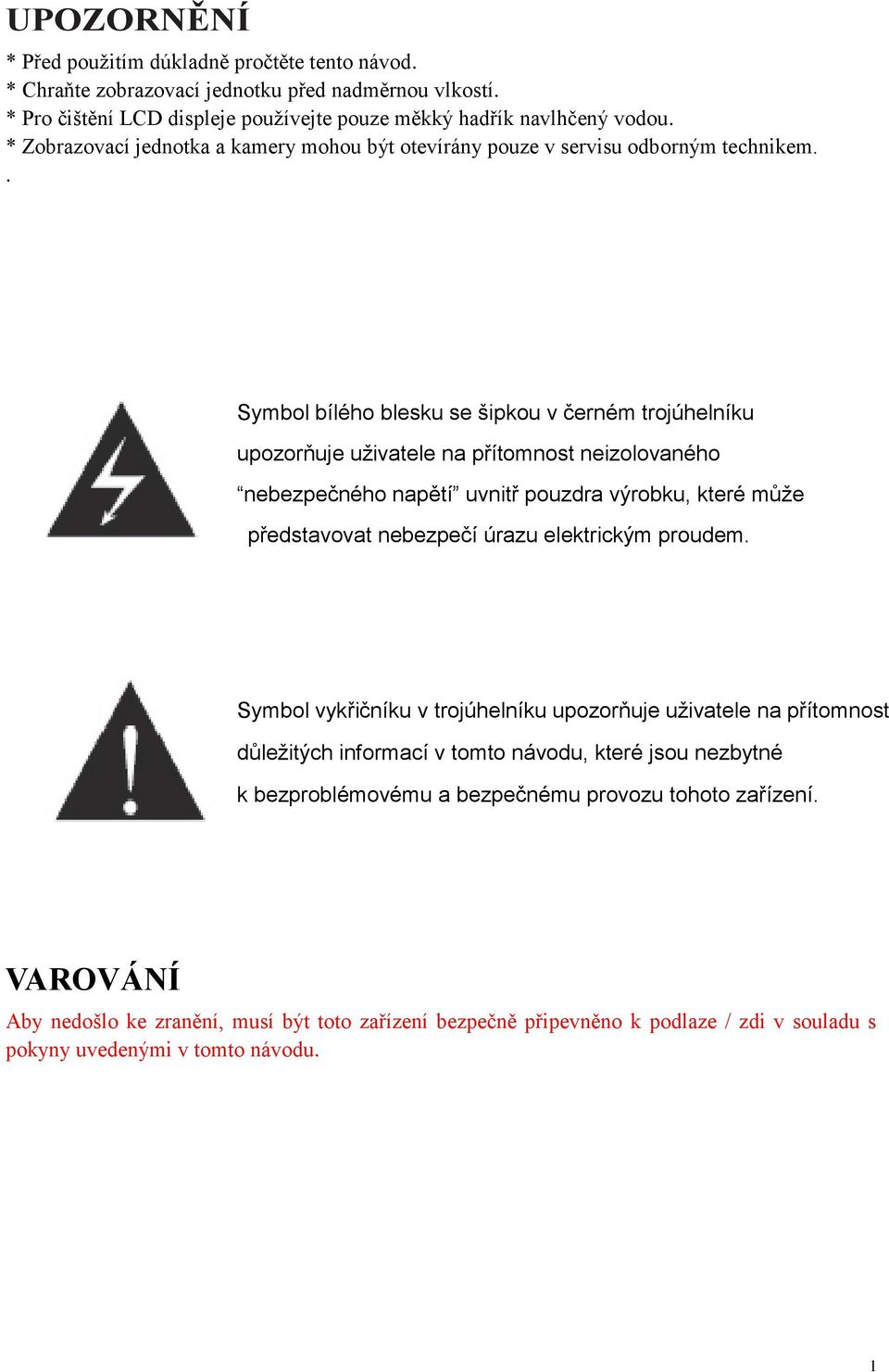

3 UPOZORNĚNÍ * Před použitím dúkladně pročtěte tento návod. * Chraňte zobrazovací jednotku před nadměrnou vlkostí. * Pro čištění LCD displeje používejte pouze měkký hadřík navlhčený vodou. * Zobrazovací jednotka a kamery mohou být otevírány pouze v servisu odborným technikem.. Symbol bílého blesku se šipkou v černém trojúhelníku upozorňuje uživatele na přítomnost neizolovaného nebezpečného napětí uvnitř pouzdra výrobku, které může představovat nebezpečí úrazu elektrickým proudem. Symbol vykřičníku v trojúhelníku upozorňuje uživatele na přítomnost důležitých informací v tomto návodu, které jsou nezbytné k bezproblémovému a bezpečnému provozu tohoto zařízení. VAROVÁNÍ Aby nedošlo ke zranění, musí být toto zařízení bezpečně připevněno k podlaze / zdi v souladu s pokyny uvedenými v tomto návodu. 1

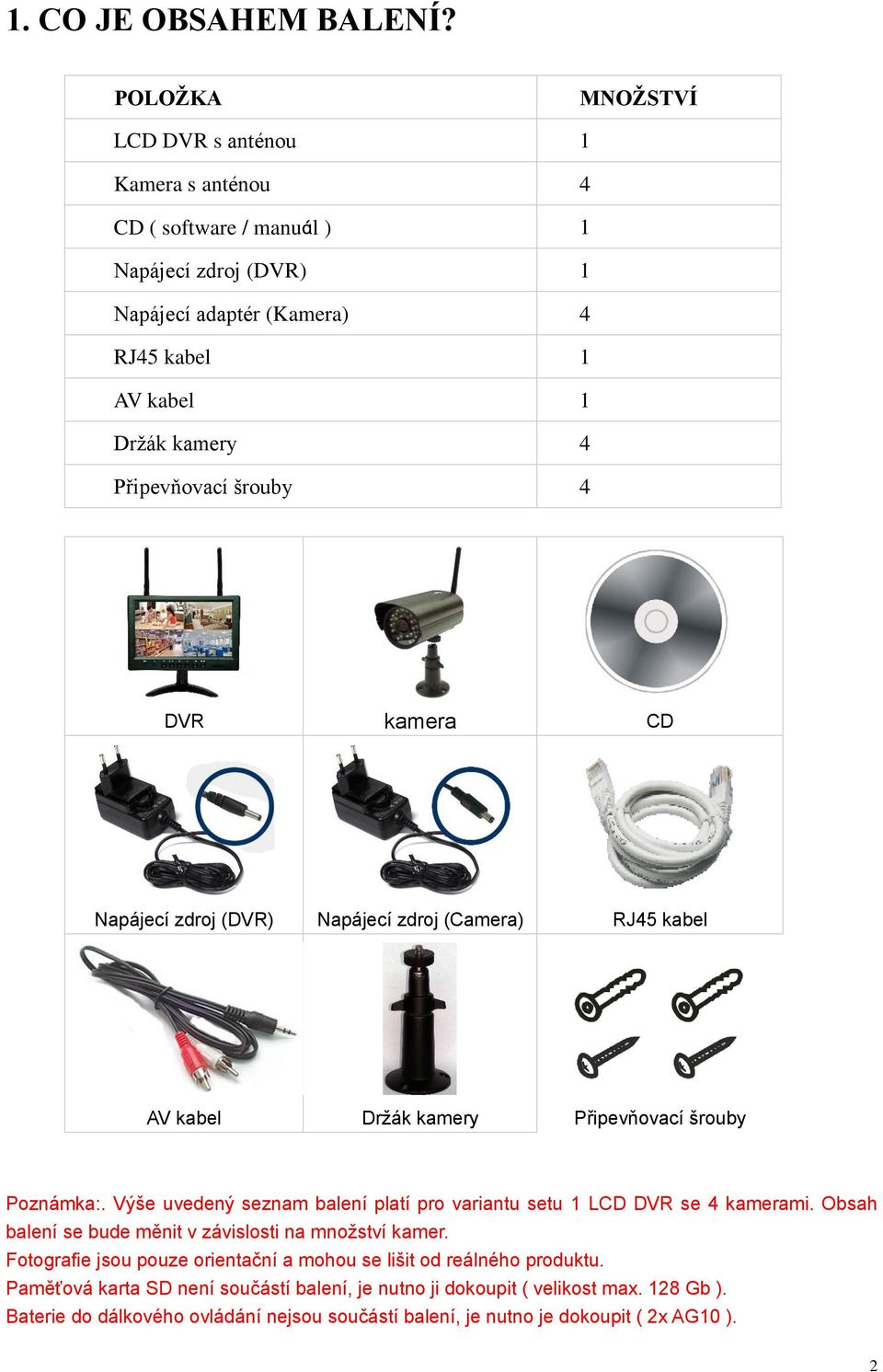

4 1. CO JE OBSAHEM BALENÍ? POLOŽKA MNOŽSTVÍ LCD DVR s anténou 1 Kamera s anténou 4 CD ( software / manuál ) 1 Napájecí zdroj (DVR) 1 Napájecí adaptér (Kamera) 4 RJ45 kabel 1 AV kabel 1 Držák kamery 4 Připevňovací šrouby 4 DVR kamera CD Napájecí zdroj (DVR) Napájecí zdroj (Camera) RJ45 kabel AV kabel Držák kamery Připevňovací šrouby Poznámka:. Výše uvedený seznam balení platí pro variantu setu 1 LCD DVR se 4 kamerami. Obsah balení se bude měnit v závislosti na množství kamer. Fotografie jsou pouze orientační a mohou se lišit od reálného produktu. Paměťová karta SD není součástí balení, je nutno ji dokoupit ( velikost max. 128 Gb ). Baterie do dálkového ovládání nejsou součástí balení, je nutno je dokoupit ( 2x AG10 ). 2

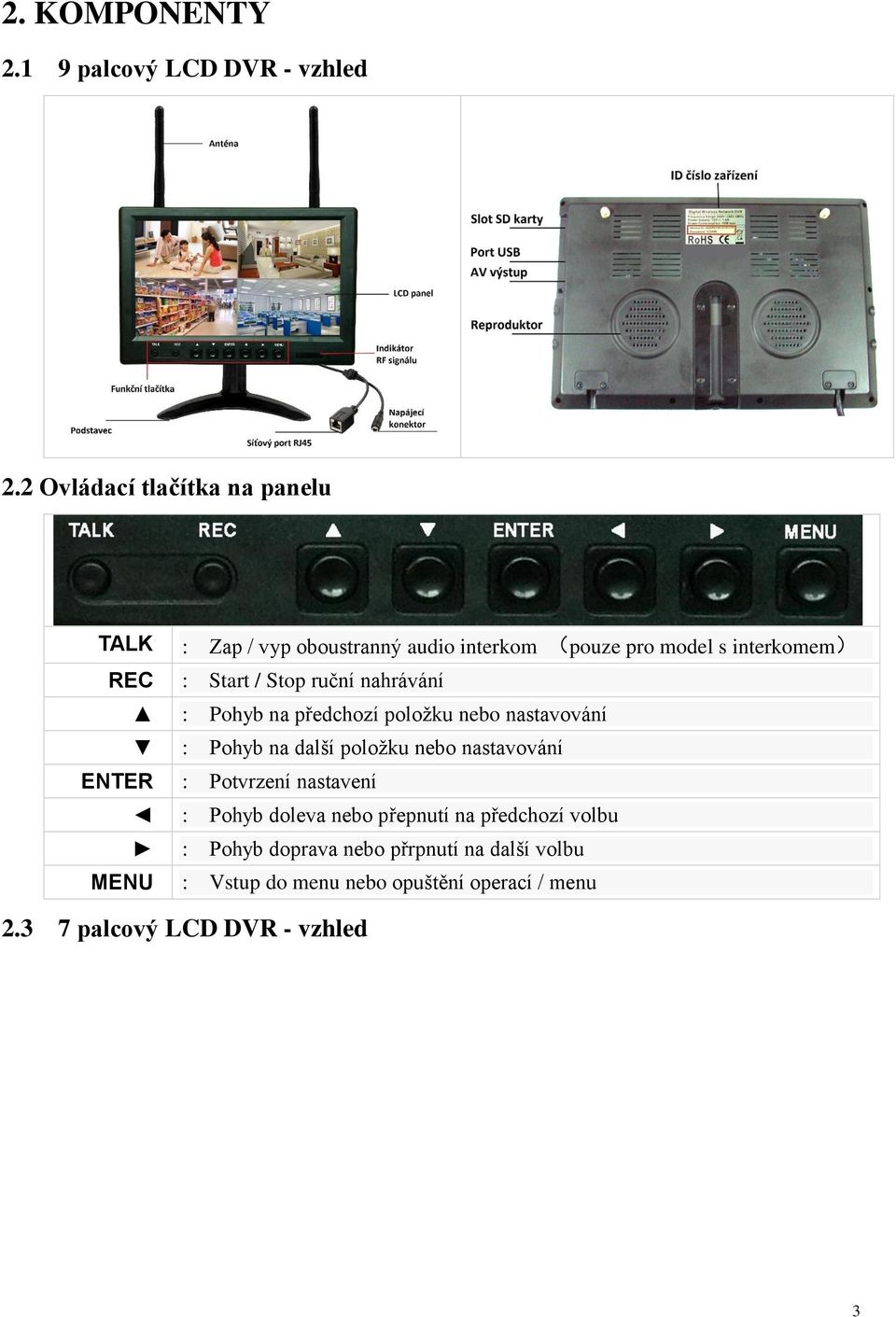

5 2. KOMPONENTY palcový LCD DVR - vzhled 2.2 Ovládací tlačítka na panelu TALK : Zap / vyp oboustranný audio interkom (pouze pro model s interkomem) REC : Start / Stop ruční nahrávání : Pohyb na předchozí položku nebo nastavování : Pohyb na další položku nebo nastavování ENTER : Potvrzení nastavení : Pohyb doleva nebo přepnutí na předchozí volbu : Pohyb doprava nebo přrpnutí na další volbu MENU : Vstup do menu nebo opuštění operací / menu palcový LCD DVR - vzhled 3

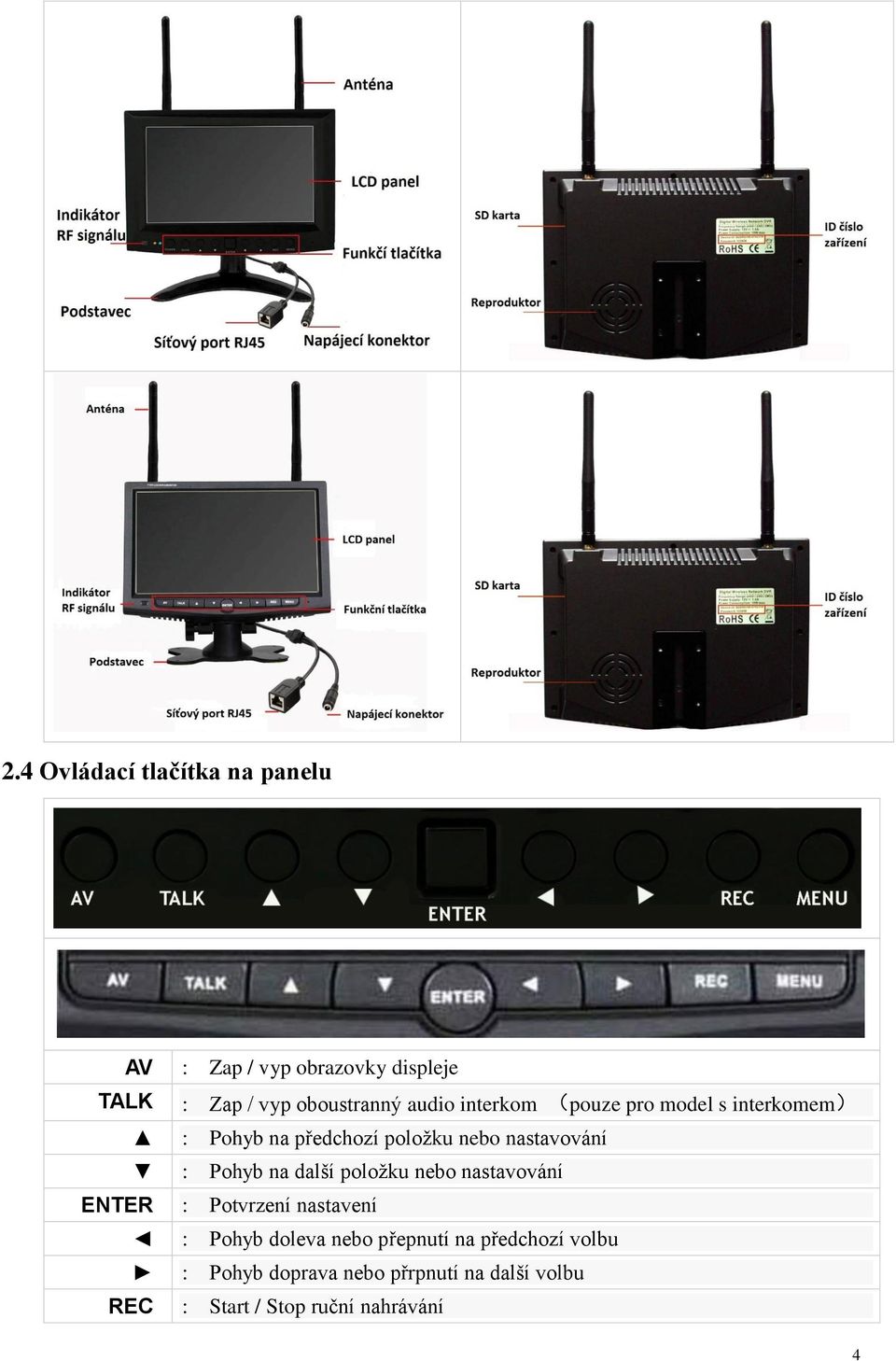

6 2.4 Ovládací tlačítka na panelu AV : Zap / vyp obrazovky displeje TALK : Zap / vyp oboustranný audio interkom (pouze pro model s interkomem) : Pohyb na předchozí položku nebo nastavování : Pohyb na další položku nebo nastavování ENTER : Potvrzení nastavení : Pohyb doleva nebo přepnutí na předchozí volbu : Pohyb doprava nebo přrpnutí na další volbu REC : Start / Stop ruční nahrávání 4

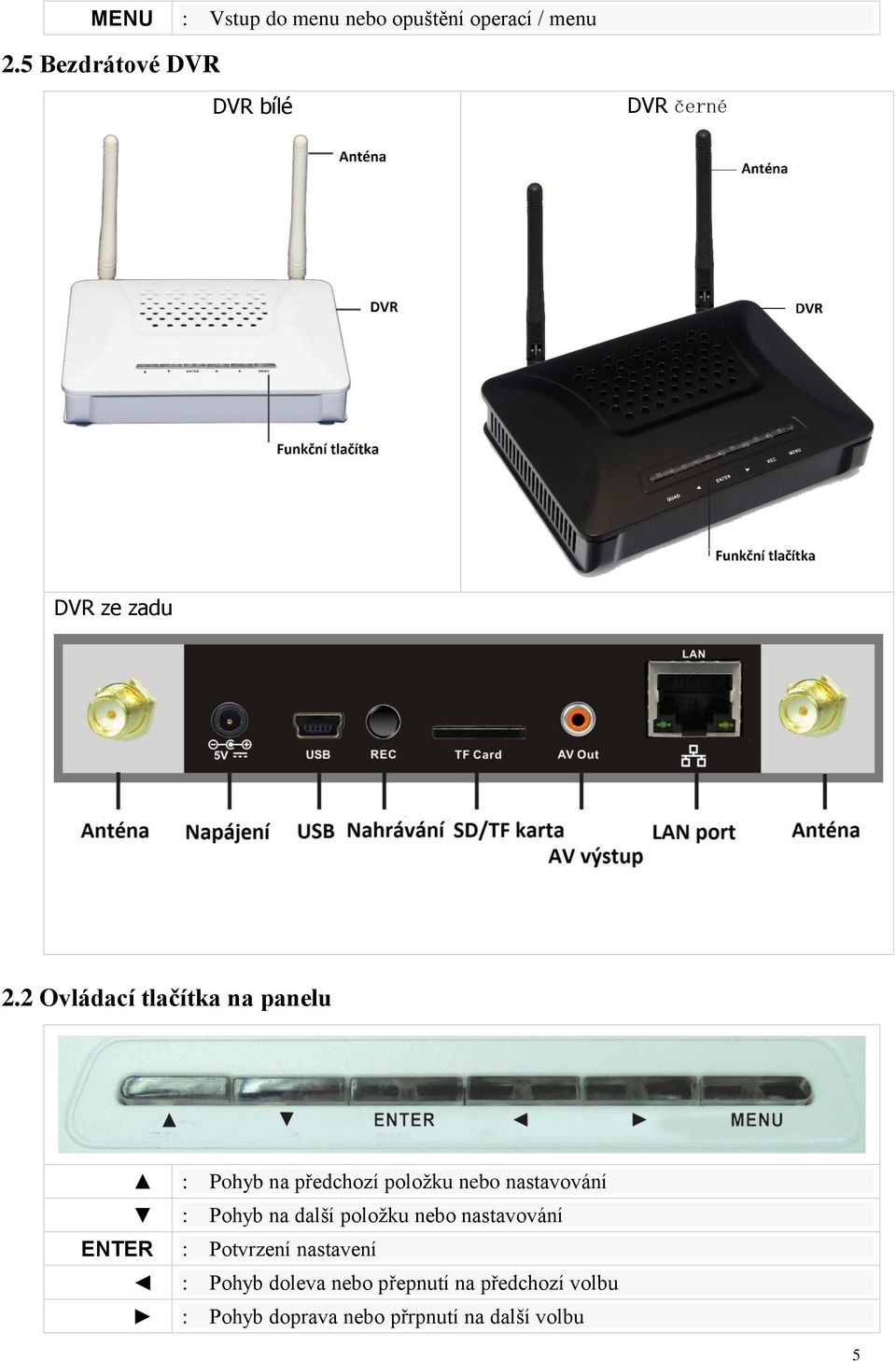

7 MENU : Vstup do menu nebo opuštění operací / menu 2.5 Bezdrátové DVR DVR bílé DVR černé DVR ze zadu 2.2 Ovládací tlačítka na panelu : Pohyb na předchozí položku nebo nastavování : Pohyb na další položku nebo nastavování ENTER : Potvrzení nastavení : Pohyb doleva nebo přepnutí na předchozí volbu : Pohyb doprava nebo přrpnutí na další volbu 5

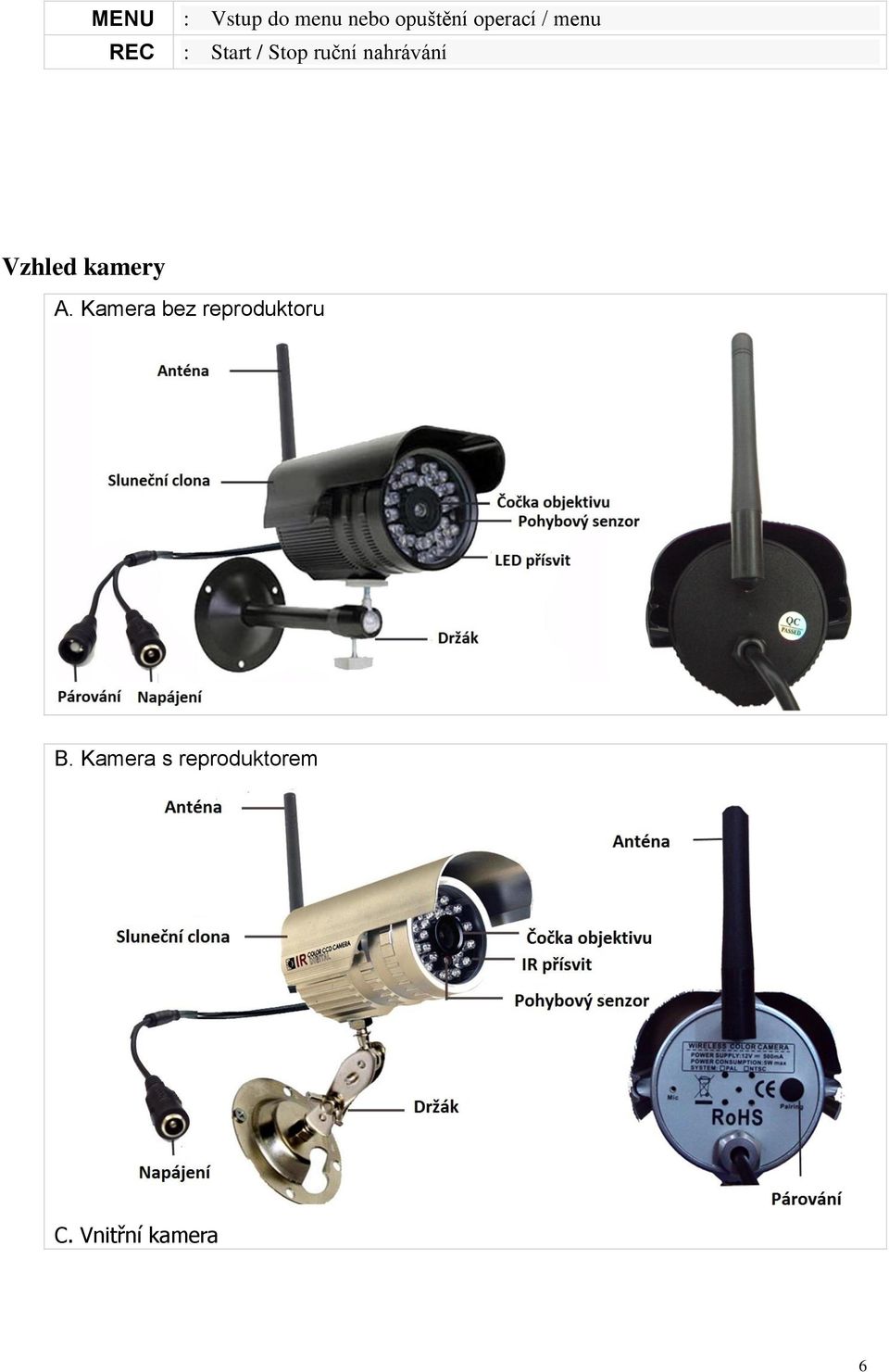

8 MENU : Vstup do menu nebo opuštění operací / menu REC : Start / Stop ruční nahrávání Vzhled kamery A. Kamera bez reproduktoru B. Kamera s reproduktorem C. Vnitřní kamera 6

9 3. SPECIFIKACE 3.1 LCD DVR POLOŽKA Obrazovka displeje Rozlišení Velikost displeje Svítivost Frekvenční rozsah Podporované kamery Vzálenost přenosu Frame Rate Komprese Typ souboru Způsob nahrávání Možnosti nahrávání Plánované nahrávání Automatický přepis - smyčka Maximální velikost SD karty Způsob síťového přenosu Síťové rozhraní POPIS 9 palcový TFT LCD (16:9) LED podsvícení 7 palcový TFT LCD (16:9 ) LED podsvícení 800(H) RGB 480(V) 9 palcový: 198mm(Š) 111.7mm(V) 7 palcový: mm(š) x 85.92mm(V) 250cd/m2 2.4G FHSS 4 kanálové 200~300 metrů v přímé viditelnosti 2-CH: 15fps@1280X720 HD 2-CH: 25fps@ VGA MPEG-4 ASF 4-CH oddělené nahrávání ručně / pohybový senzor/ plán 1 týden volitelné Tř GB P2P RJ45 10M/ 100M Ethernet Auto detekce 7

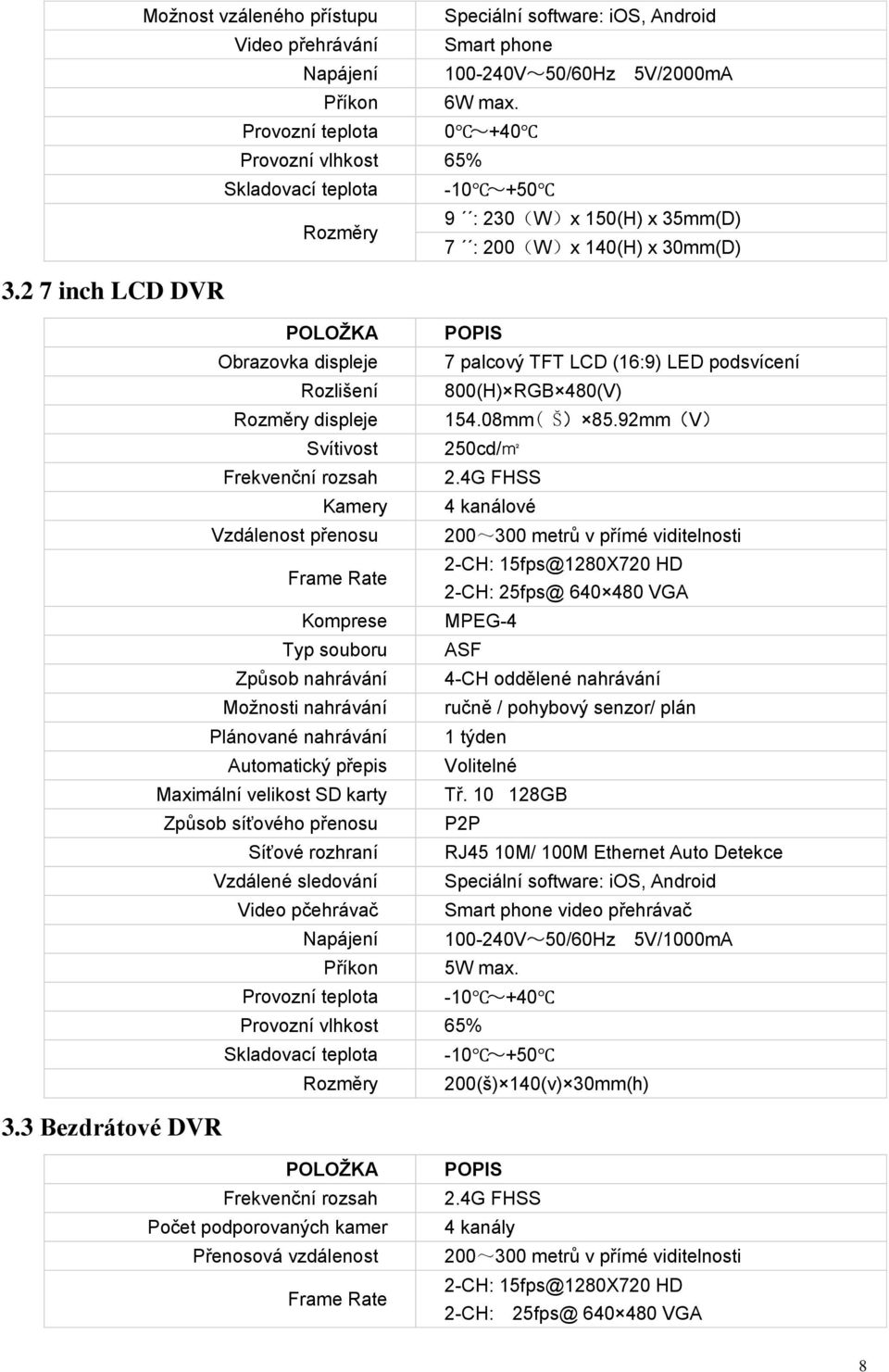

10 3.2 7 inch LCD DVR 3.3 Bezdrátové DVR Možnost vzáleného přístupu Speciální software: ios, Android Video přehrávání Smart phone Napájení V~50/60Hz 5V/2000mA Příkon 6W max. Provozní teplota 0 ~+40 Provozní vlhkost 65% Skladovací teplota -10 ~+50 Rozměry 9 : 230(W)x 150(H) x 35mm(D) 7 : 200(W)x 140(H) x 30mm(D) POLOŽKA POPIS Obrazovka displeje 7 palcový TFT LCD (16:9) LED podsvícení Rozlišení 800(H) RGB 480(V) Rozměry displeje mm( Š) 85.92mm(V) Svítivost 250cd/m2 Frekvenční rozsah 2.4G FHSS Kamery 4 kanálové Vzdálenost přenosu 200~300 metrů v přímé viditelnosti Frame Rate 2-CH: 15fps@1280X720 HD 2-CH: 25fps@ VGA Komprese MPEG-4 Typ souboru ASF Způsob nahrávání 4-CH oddělené nahrávání Možnosti nahrávání ručně / pohybový senzor/ plán Plánované nahrávání 1 týden Automatický přepis Volitelné Maximální velikost SD karty Tř GB Způsob síťového přenosu P2P Síťové rozhraní RJ45 10M/ 100M Ethernet Auto Detekce Vzdálené sledování Speciální software: ios, Android Video pčehrávač Smart phone video přehrávač Napájení V~50/60Hz 5V/1000mA Příkon 5W max. Provozní teplota -10 ~+40 Provozní vlhkost 65% Skladovací teplota -10 ~+50 Rozměry 200(š) 140(v) 30mm(h) POLOŽKA Frekvenční rozsah Počet podporovaných kamer Přenosová vzdálenost Frame Rate POPIS 2.4G FHSS 4 kanály 200~300 metrů v přímé viditelnosti 2-CH: 15fps@1280X720 HD 2-CH: 25fps@ VGA 8

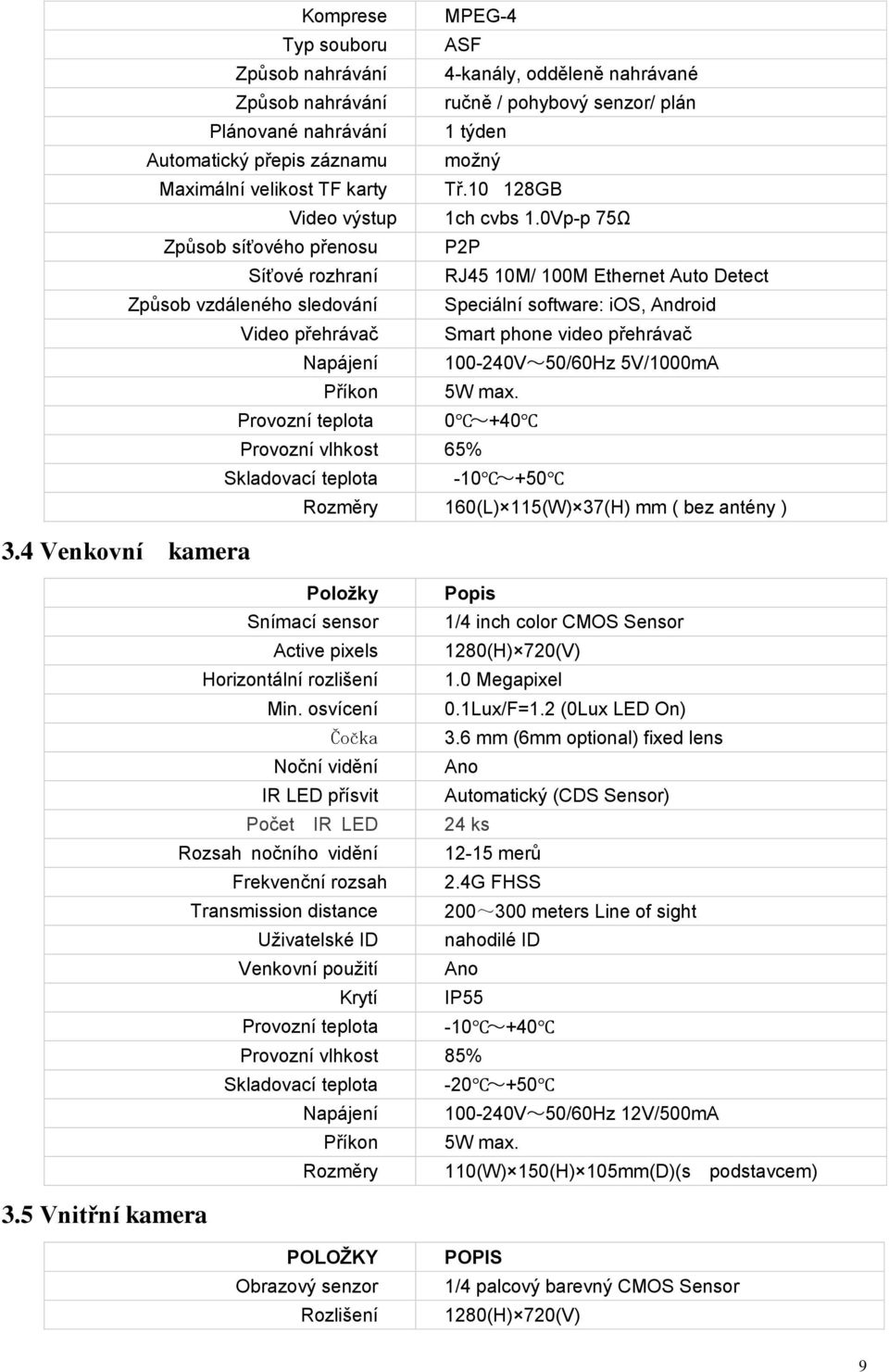

11 Komprese MPEG-4 Typ souboru ASF Způsob nahrávání 4-kanály, odděleně nahrávané Způsob nahrávání ručně / pohybový senzor/ plán Plánované nahrávání 1 týden Automatický přepis záznamu možný Maximální velikost TF karty Tř GB Video výstup 1ch cvbs 1.0Vp-p 75Ω Způsob síťového přenosu P2P Síťové rozhraní RJ45 10M/ 100M Ethernet Auto Detect Způsob vzdáleného sledování Speciální software: ios, Android Video přehrávač Smart phone video přehrávač Napájení V~50/60Hz 5V/1000mA Příkon 5W max. Provozní teplota 0 ~+40 Provozní vlhkost 65% Skladovací teplota -10 ~+50 Rozměry 160(L) 115(W) 37(H) mm ( bez antény ) 3.4 Venkovní kamera 3.5 Vnitřní kamera Položky Popis Snímací sensor 1/4 inch color CMOS Sensor Active pixels 1280(H) 720(V) Horizontální rozlišení 1.0 Megapixel Min. osvícení 0.1Lux/F=1.2 (0Lux LED On) Čočka 3.6 mm (6mm optional) fixed lens Noční vidění Ano IR LED přísvit Automatický (CDS Sensor) Počet IR LED 24 ks Rozsah nočního vidění merů Frekvenční rozsah 2.4G FHSS Transmission distance 200~300 meters Line of sight Uživatelské ID nahodilé ID Venkovní použití Ano Krytí IP55 Provozní teplota -10 ~+40 Provozní vlhkost 85% Skladovací teplota -20 ~+50 Napájení V~50/60Hz 12V/500mA Příkon 5W max. Rozměry 110(W) 150(H) 105mm(D)(s podstavcem) POLOŽKY Obrazový senzor Rozlišení POPIS 1/4 palcový barevný CMOS Sensor 1280(H) 720(V) 9

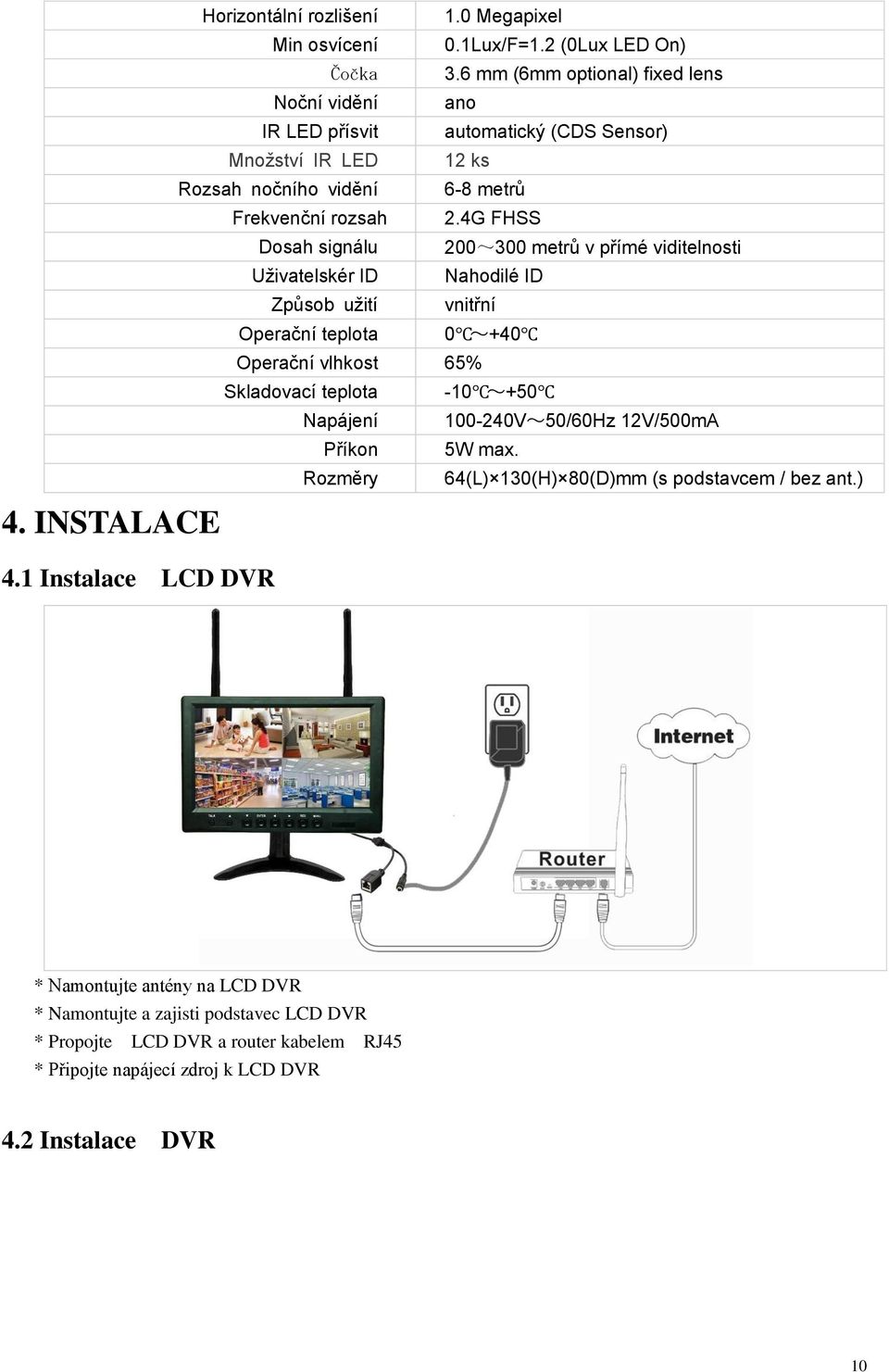

12 4. INSTALACE 4.1 Instalace LCD DVR Horizontální rozlišení 1.0 Megapixel Min osvícení 0.1Lux/F=1.2 (0Lux LED On) Čočka 3.6 mm (6mm optional) fixed lens Noční vidění ano IR LED přísvit automatický (CDS Sensor) Množství IR LED 12 ks Rozsah nočního vidění 6-8 metrů Frekvenční rozsah 2.4G FHSS Dosah signálu 200~300 metrů v přímé viditelnosti Uživatelskér ID Nahodilé ID Způsob užití vnitřní Operační teplota 0 ~+40 Operační vlhkost 65% Skladovací teplota -10 ~+50 Napájení V~50/60Hz 12V/500mA Příkon 5W max. Rozměry 64(L) 130(H) 80(D)mm (s podstavcem / bez ant.) * Namontujte antény na LCD DVR * Namontujte a zajisti podstavec LCD DVR * Propojte LCD DVR a router kabelem RJ45 * Připojte napájecí zdroj k LCD DVR 4.2 Instalace DVR 10

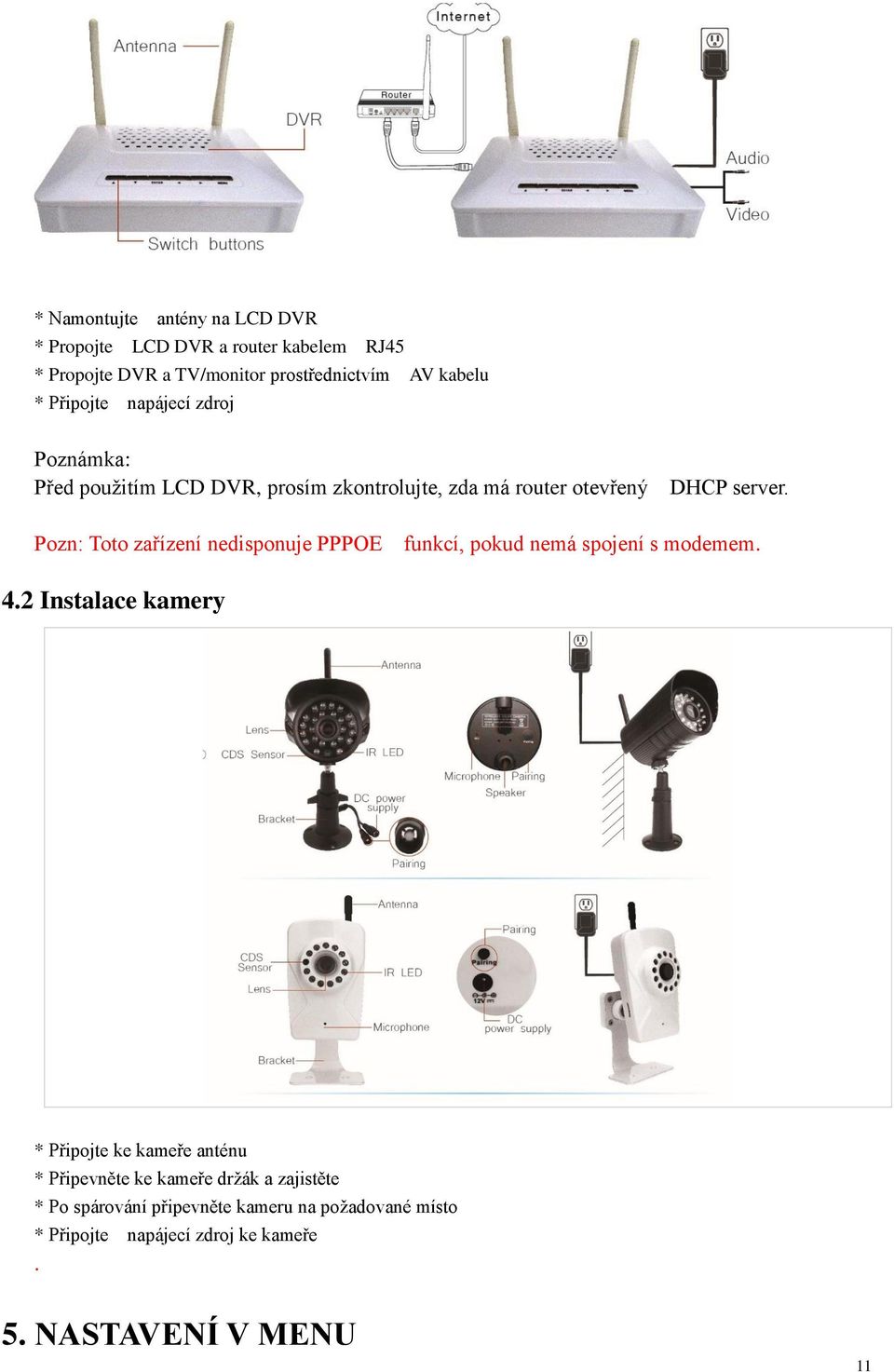

13 * Namontujte antény na LCD DVR * Propojte LCD DVR a router kabelem RJ45 * Propojte DVR a TV/monitor prostřednictvím AV kabelu * Připojte napájecí zdroj Poznámka: Před použitím LCD DVR, prosím zkontrolujte, zda má router otevřený DHCP server. Pozn: Toto zařízení nedisponuje PPPOE funkcí, pokud nemá spojení s modemem. 4.2 Instalace kamery * Připojte ke kameře anténu * Připevněte ke kameře držák a zajistěte * Po spárování připevněte kameru na požadované místo * Připojte napájecí zdroj ke kameře. 5. NASTAVENÍ V MENU 11

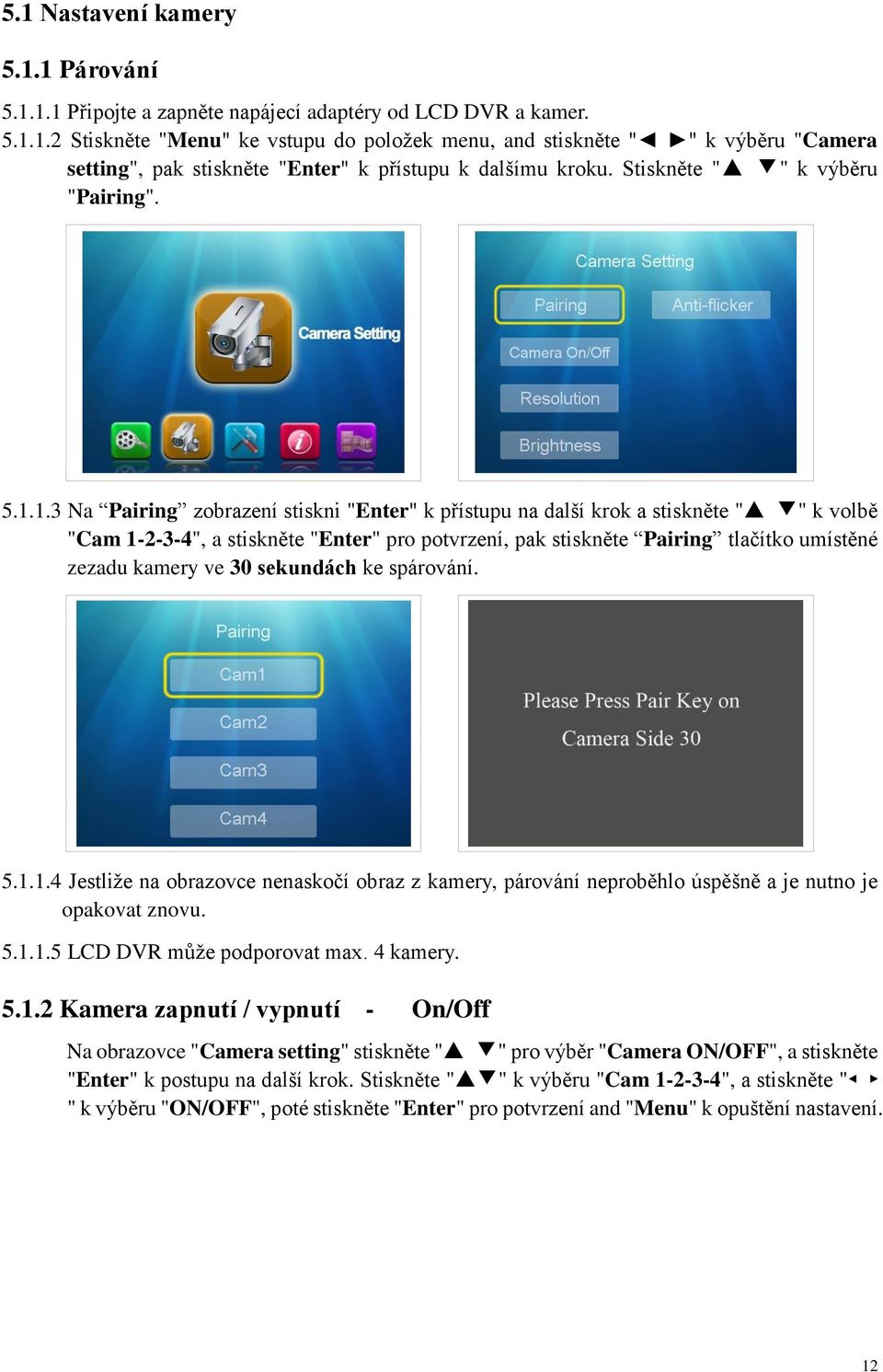

14 5.1 Nastavení kamery Párování Připojte a zapněte napájecí adaptéry od LCD DVR a kamer Stiskněte "Menu" ke vstupu do položek menu, and stiskněte " " k výběru "Camera setting", pak stiskněte "Enter" k přístupu k dalšímu kroku. Stiskněte " " k výběru "Pairing" Na Pairing zobrazení stiskni "Enter" k přístupu na další krok a stiskněte " " k volbě "Cam ", a stiskněte "Enter" pro potvrzení, pak stiskněte Pairing tlačítko umístěné zezadu kamery ve 30 sekundách ke spárování Jestliže na obrazovce nenaskočí obraz z kamery, párování neproběhlo úspěšně a je nutno je opakovat znovu LCD DVR může podporovat max. 4 kamery Kamera zapnutí / vypnutí - On/Off Na obrazovce "Camera setting" stiskněte " " pro výběr "Camera ON/OFF", a stiskněte "Enter" k postupu na další krok. Stiskněte " " k výběru "Cam ", a stiskněte " " k výběru "ON/OFF", poté stiskněte "Enter" pro potvrzení and "Menu" k opuštění nastavení. 12

15 5.1.3 Rozlišení V zobrazení "Camera setting" stiskněte " " k výběru "Resolution" a stiskněte "Enter" k přechodu na další krok. Stiskněte " " k výběru "Cam ", a stiskněte " " k výběru "VGA/HD", pak stiskněte "Enter" k potvrzení a "Menu" k odchodu Jas Upozornění: podporovány jsou maximálně 2 kamery v HD rozlišení. V zobrazení "Camera setting" stiskněte" " k výběru "Brightness" a potvrďte "Enter" k přechodu na další krok. Stiskněte " " k výběru "Cam ", a stiskněte " " k výběru "1-6", pak stiskněte "Enter" pro potvrzení a "Menu" pro odchod Anti-flicker ( potlačení blikání ) V zobrazení "Camera setting / nastavení kamery" stiskněte " " k výběru "Antiflicker" a stiskněte "Enter" pro přechod na další krok. Stiskněte " " k výběru "60Hz/50Hz", stiskněte "Enter" pro potvrzení a "Menu" pro odchod. 13

16 5.2 Nastavení nahrávání Nahrávací mód Stiskněte ikonu "Menu" ke vstupu do vlastního menu, a stiskněte " " k výběru "REC Setting", poté stiskněte "Enter" k přechodu na další krok. Stiskněte " " pro výběr "REC Mode". Na obrazovce "Rec mode" stiskněte " " pro výběr "Cam ", a stiskněte " " pro výběr "Motion/Manual/Schedule"( pohyb/manuál/časovač ),pak "Enter" pro potvrzení a "Menu" k odchodu Nastavení časového nahrávání V zobrazení "Recording / nahrávání" stiskněte " " pro výběr "Scheduled Setting / nastavení časovače", stiskněte "Enter" pro přechod k dalšímu kroku. Stiskněte "Enter" k výběru "Modify" a přechodu na další krok. 14

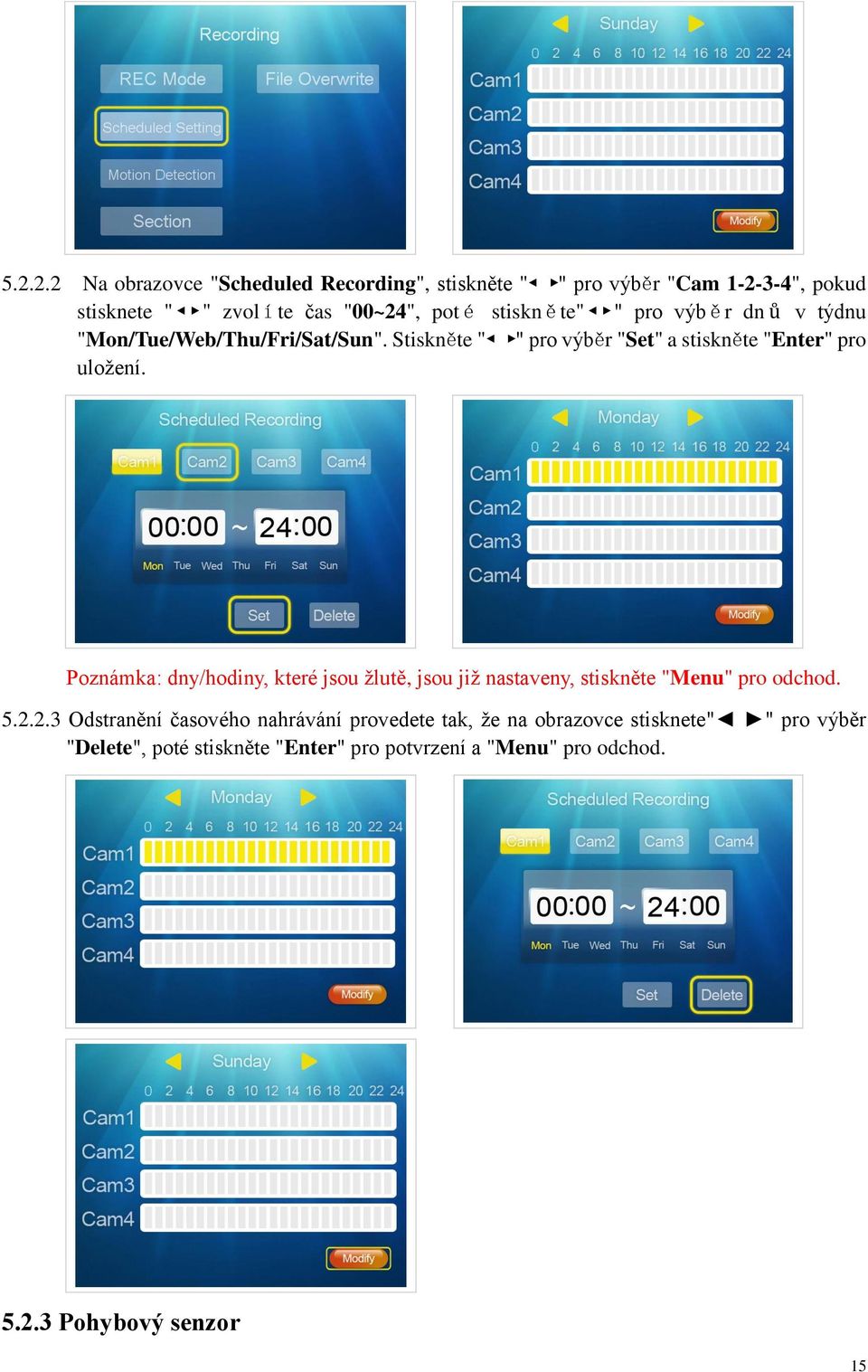

17 Na obrazovce "Scheduled Recording", stiskněte " " pro výběr "Cam ", pokud stisknete " " zvol í te čas "00~24", pot é stiskn ě te" " pro výb ě r dn ů v týdnu "Mon/Tue/Web/Thu/Fri/Sat/Sun". Stiskněte " " pro výběr "Set" a stiskněte "Enter" pro uložení. Poznámka: dny/hodiny, které jsou žlutě, jsou již nastaveny, stiskněte "Menu" pro odchod Odstranění časového nahrávání provedete tak, že na obrazovce stisknete" " pro výběr "Delete", poté stiskněte "Enter" pro potvrzení a "Menu" pro odchod Pohybový senzor 15

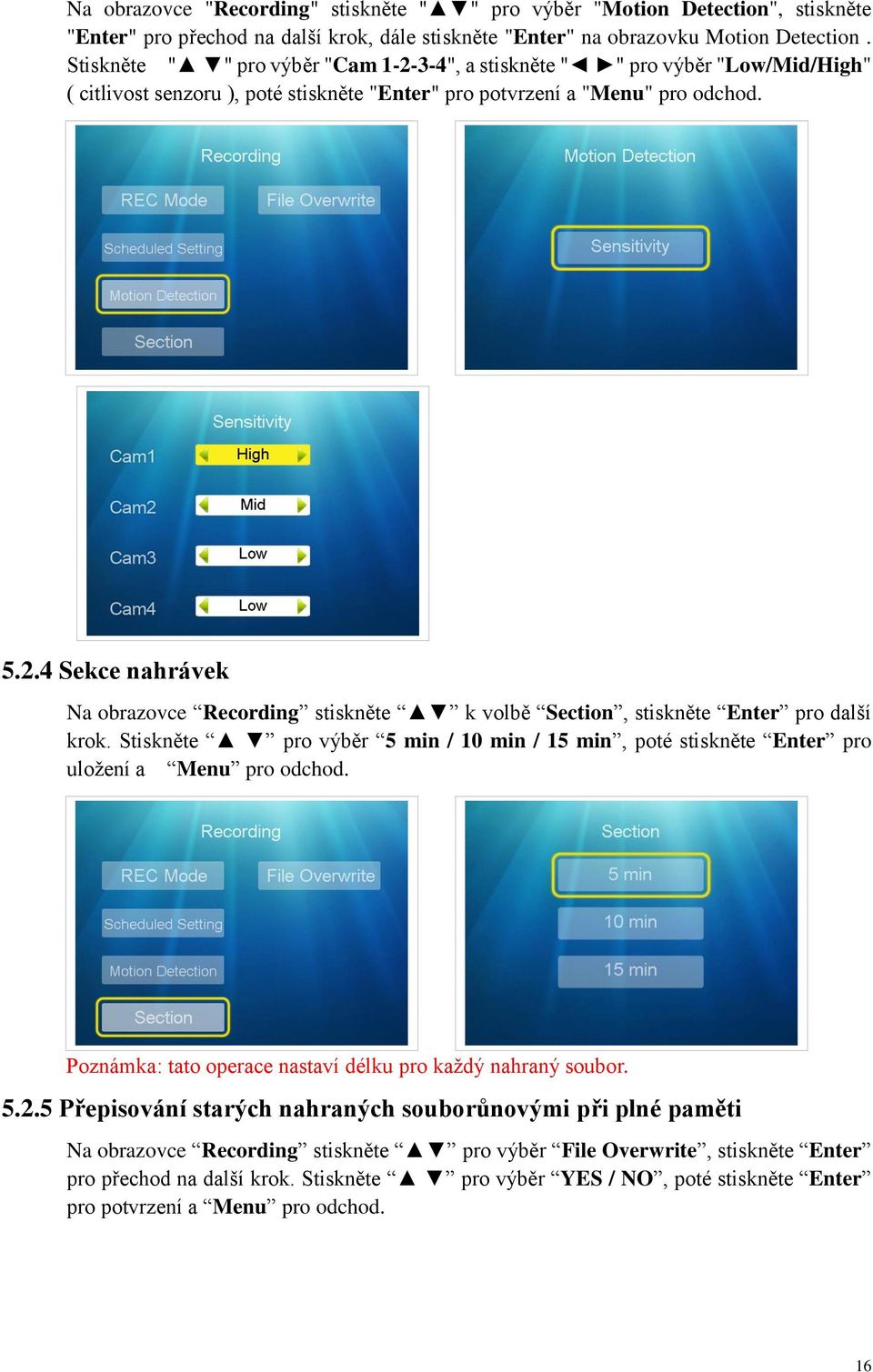

18 Na obrazovce "Recording" stiskněte " " pro výběr "Motion Detection", stiskněte "Enter" pro přechod na další krok, dále stiskněte "Enter" na obrazovku Motion Detection. Stiskněte " " pro výběr "Cam ", a stiskněte " " pro výběr "Low/Mid/High" ( citlivost senzoru ), poté stiskněte "Enter" pro potvrzení a "Menu" pro odchod Sekce nahrávek Na obrazovce Recording stiskněte k volbě Section, stiskněte Enter pro další krok. Stiskněte pro výběr 5 min / 10 min / 15 min, poté stiskněte Enter pro uložení a Menu pro odchod. Poznámka: tato operace nastaví délku pro každý nahraný soubor Přepisování starých nahraných souborůnovými při plné paměti Na obrazovce Recording stiskněte pro výběr File Overwrite, stiskněte Enter pro přechod na další krok. Stiskněte pro výběr YES / NO, poté stiskněte Enter pro potvrzení a Menu pro odchod. 16

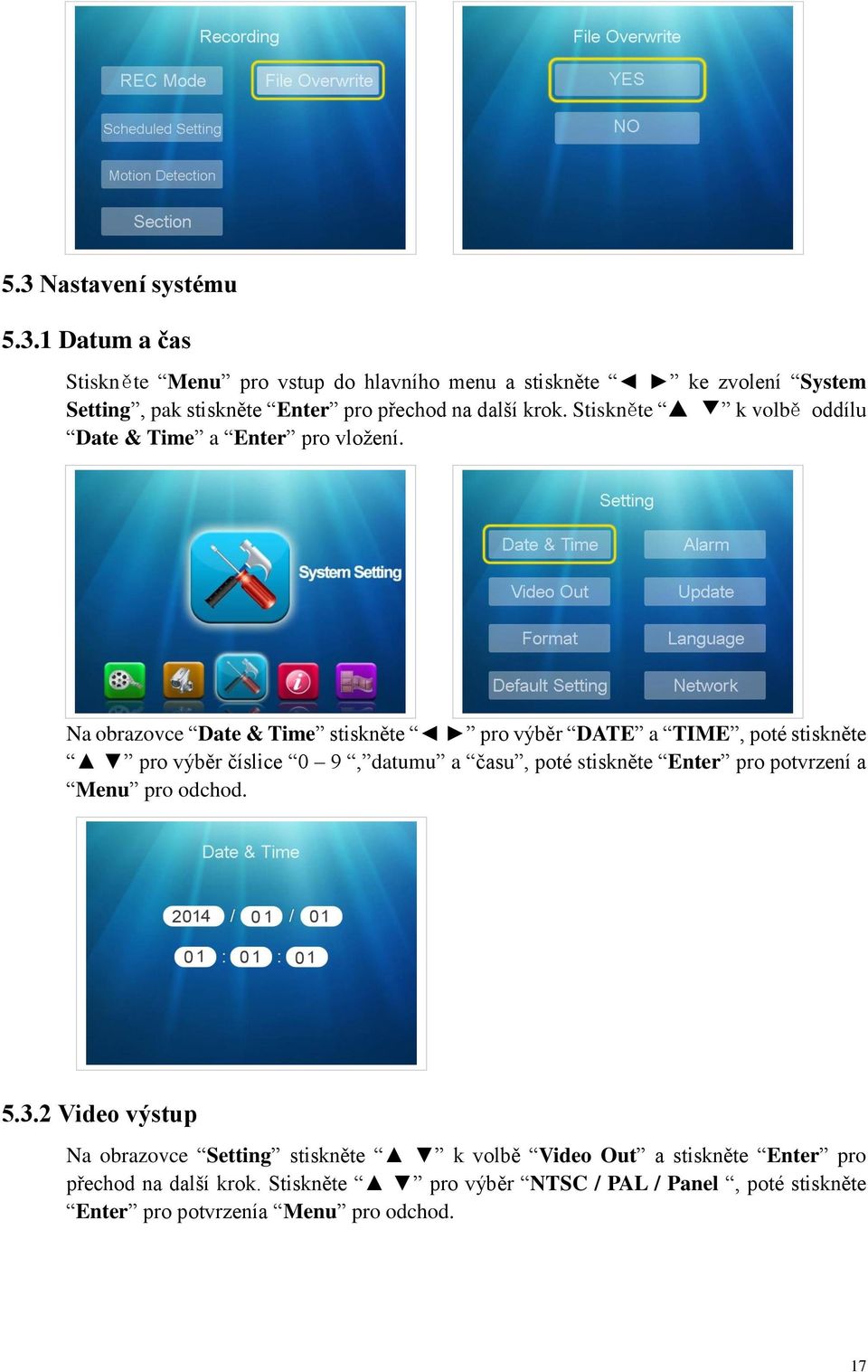

19 5.3 Nastavení systému Datum a čas Stiskněte Menu pro vstup do hlavního menu a stiskněte ke zvolení System Setting, pak stiskněte Enter pro přechod na další krok. Stiskněte k volbě oddílu Date & Time a Enter pro vložení. Na obrazovce Date & Time stiskněte pro výběr DATE a TIME, poté stiskněte pro výběr číslice 0 9, datumu a času, poté stiskněte Enter pro potvrzení a Menu pro odchod Video výstup Na obrazovce Setting stiskněte k volbě Video Out a stiskněte Enter pro přechod na další krok. Stiskněte pro výběr NTSC / PAL / Panel, poté stiskněte Enter pro potvrzenía Menu pro odchod. 17

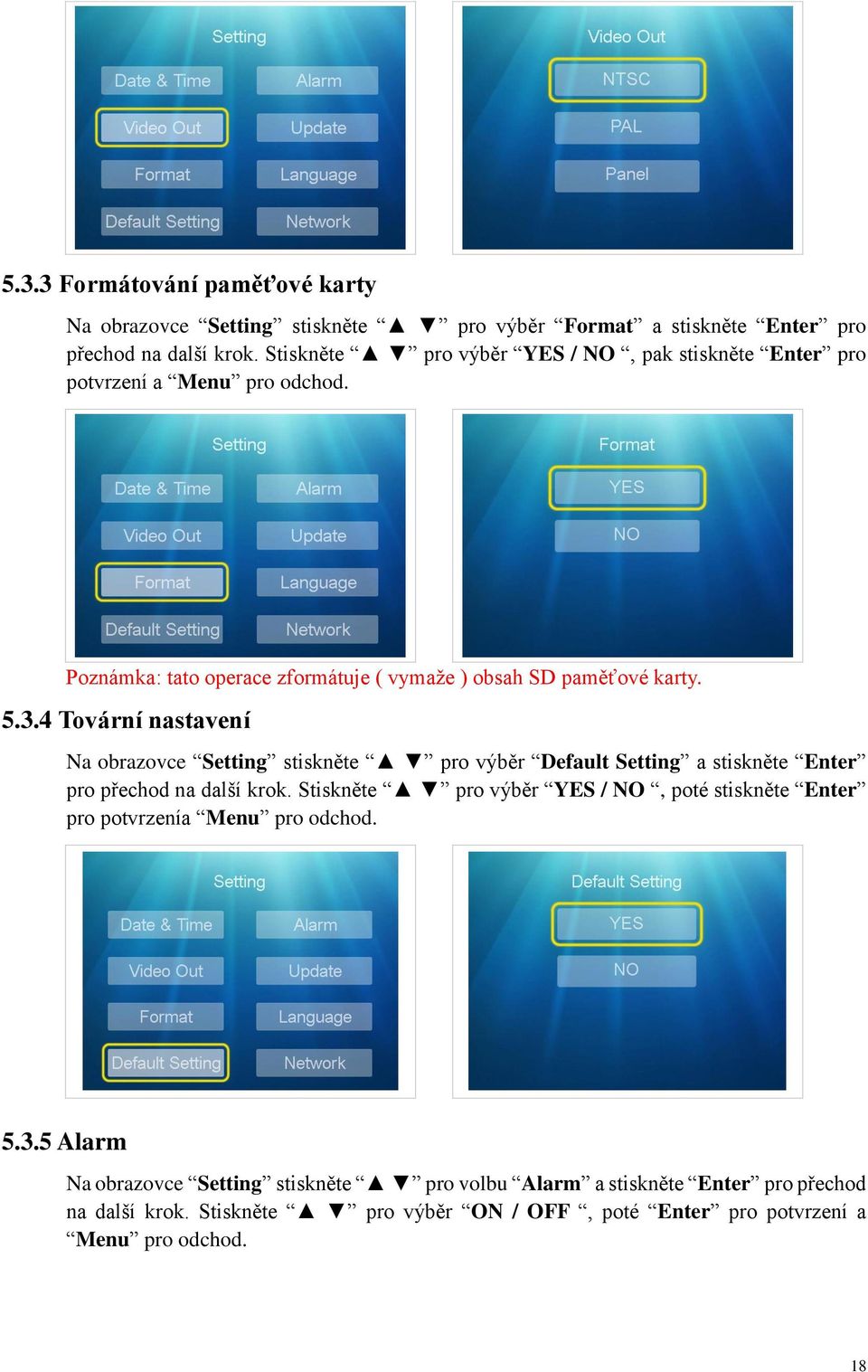

20 5.3.3 Formátování paměťové karty Na obrazovce Setting stiskněte pro výběr Format a stiskněte Enter pro přechod na další krok. Stiskněte pro výběr YES / NO, pak stiskněte Enter pro potvrzení a Menu pro odchod. Poznámka: tato operace zformátuje ( vymaže ) obsah SD paměťové karty Tovární nastavení Na obrazovce Setting stiskněte pro výběr Default Setting a stiskněte Enter pro přechod na další krok. Stiskněte pro výběr YES / NO, poté stiskněte Enter pro potvrzenía Menu pro odchod Alarm Na obrazovce Setting stiskněte pro volbu Alarm a stiskněte Enter pro přechod na další krok. Stiskněte pro výběr ON / OFF, poté Enter pro potvrzení a Menu pro odchod. 18

21 5.3.6 Aktualizace Na obrazovce Setting stiskněte pro volbu Update a Enter k přechodu na další krok. Stiskněte k volbě YES / NO, poté stiskněte Enter pro potvrzení a Menu pro odchod Volba jazyku řeči Na obrazovce Setting stiskněte pro výběr Language a stiskněte Enter pro přechod na další krok. Stiskněte pro výběr English / Deutsch / Italiano, poté stiskněte Enter pro potvrzení a Menu pro odchod Síť Na obrazovce Setting stiskněte a zvolte Network, poté stiskněte Enter k přechodu na další krok. Stiskněte ke zvolení Dynamic IP, poté stiskněte Enter pro potvrzení a Menu k odchodu. 19

22 Na obrazovce Network stiskněte k výběru Static IP, stiskněte k výběru Address /Mask/Gateway a Enter k uložení. Stiskněte k nastaveníčísla v rozmezí 0 9, poté stiskněte Enter pro potvrzení a Menu k odchodu. 5.4 Systémové informace Informace o pamětové kartě Stiskněte Menu pro vstup do hlavního menu a dale stiskněte pro výběr System Info, poté Enter pro přechod na další krok. Stiskněte pro výběr Card Info a na obrazovce System Info poté stiskněte Menu pro odchod. 20

23 Poznámka: tato operace provede kontrolu paměťové SD karty, její velikost, procenta zaplnění a procenta volného prostoru Verze Na obrazovce System Info stiskněte " " pro výběr " Version " a stiskněte "Enter" pro kontrolu verze SW přístroje, poté stiskněte "Menu" pro odchod Síťové Info Na obrazovce System Info stiskněte " " k výběru "Network Info " a stiskněte "Enter" ke kontrole IP adresy zařízení a P2P UID čísla, poté stiskněte "Menu" pro odchod. 5.5 Přehrávání Stiskněte "Menu" pro vstup do hlavního menu a stiskněte " " pro výběr "Playback", pot é stiskněte "Enter" k přechodu na další krok. Na obrazovce Folder Name stiskněte " " k výběru nahraného souboru (např.: " ") a stiskněte "Enter" k přechodu na další krok. Stiskněte " " k volbě camera channel/date/time konkrétního souboru (např / 2014/02019 / 15:31:46), poté stiskněte "Enter" pro přehrávání nebo "Menu" pro odchod. 21

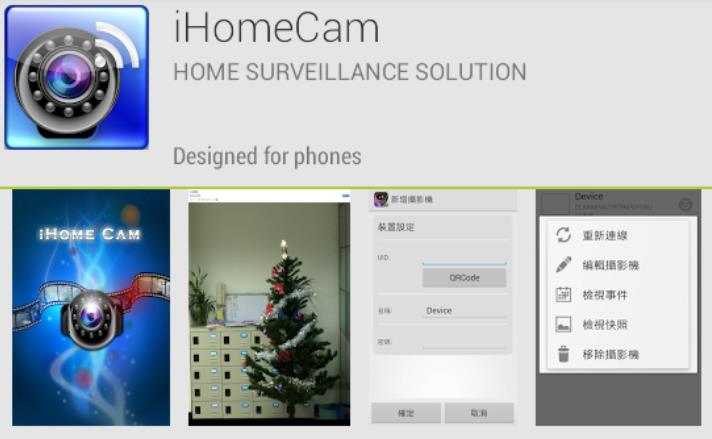

24 6. POUŽITÍ SOFTWARU APPLE CLIENT-END Apple mobilní telefony a ipad tablety PC se dále nazývají jako Apple telefony. Před použitím software, prosím zapněte na telefonu Wi-Fi funkci nebo 3G mobilní datové služby a ponechte Apple telefon připojený k internetu. 6.1 Instalace Client-end softwaru Použijte Apple telefon k vyhledání aplikace "ihomecam" Client-end Software ( na obrázku ) v Apple App Store a online nainstalujte software. 6.2 Přidání zařízení DVR do aplikace Jakmile je instalace client-end software dokončena, přejděte zpět na plochu Apple telefonu a vyhledejte ikonu "ihomecam", kterou vidíte na obrázku. 22

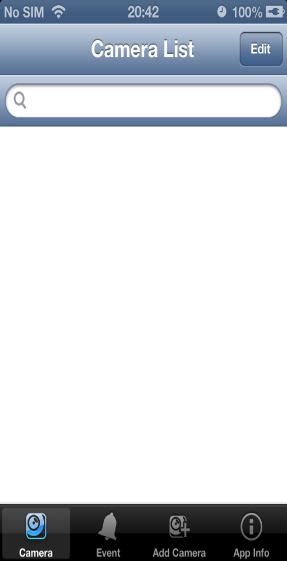

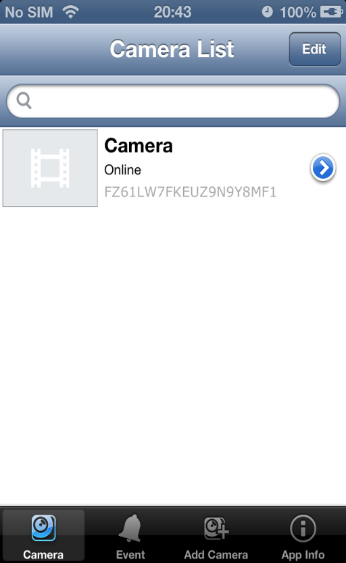

25 6.2.2 Klikněte na ikonu, spustí se software a na displeji se objeví následující okno. Přidání DVR Prohlížení záznamů v reálném čase Prohlížení událostí Přidání kamery Verze SW telefonu 23

26 Přidání DVR do aplikace Klikněte a k hledání DVR. Vyberte DVR, vložte heslo. Klikntím na "Save" přidáte do seznamu QR kód (Dvou-dimensionální kód) skenování síťového DVR Klikněte k započetí skenování QR kódu síťového DVR. Vyberte DVR, vložte heslo. Kliknutím "Save" přidáte do seznamu Manuální přidání the DVR Klikněte k přidání síťového DVR,přidané zařízení se zobrazí v okně. Klikněte "Save" pro uložení. System name Uživatelem-definovaný název, Camera UID je unikátní identifikční číslo DVR zařízení. Toto číslo najdete v systémových informacích přístroje nebo na etiketě nalepené na zadní části DVR. Etiketu neodstraňujte!. Password od výroby je nastaveno heslo Poznámka: Z bezpečnostních důvodů doporučujeme heslo při prvním použití změnit. Heslo si poznamenejte a uložte! Save klikněte na tlačítko uložit pro dokončení. 6.3 Uživatelské operace 6.3.1Po úspěšném přidání DVR, klikni na, a obraz z DVR může být prohlížen. 24

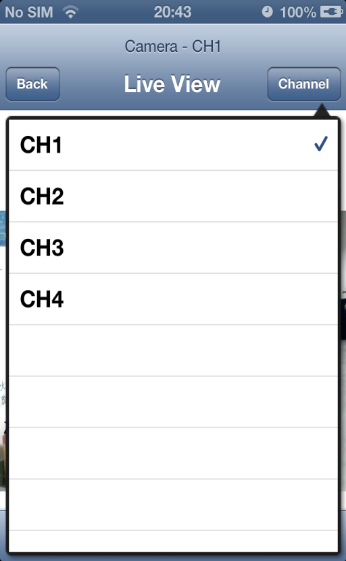

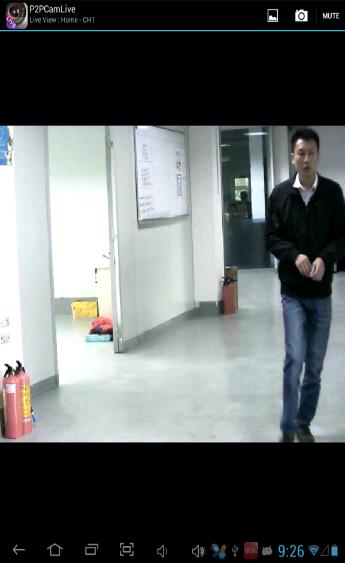

27 6.3.2 Klikáním na ikonu CH1-CH2-CH3-CH4, si můžete vybírat mezi jednotlivými kamerami Funkce obraz přes celý displej: Pokud Apple mobil otočíte o 90 do horizontální polohy, obraz bude přes celý displej Použitá funkční tlačítka Výběr kamery (CH1/CH2/CH3/CH4) Přejdi zpět. Pořízení snímku z obrazu kamery. Kontrola pořízených snímků Zapnutí audio módu Ztišení / Poslech / Mluvení 6.4 Systémová nastavení Zobrazení čísla kanálu / kamery (CH1/CH2/CH3/CH4) Vstup do systémového nastavení Stiskněte po dobu 2 sekund, objeví se níže zobrazená okna. 25

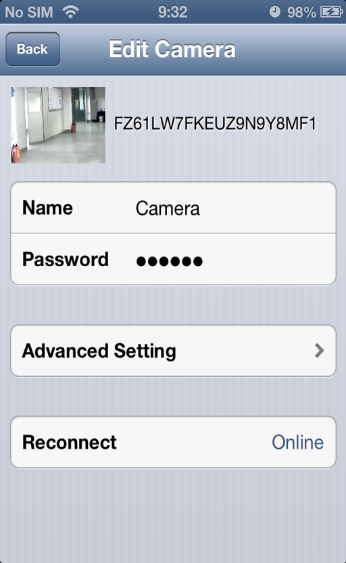

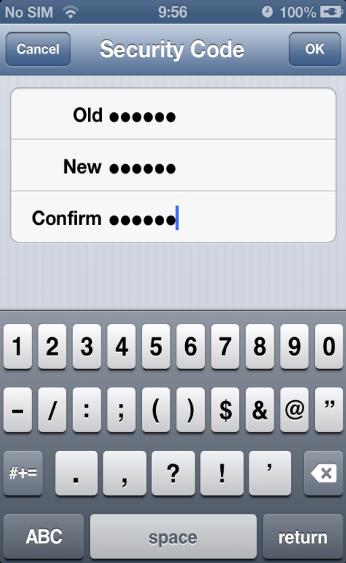

28 Name Název zařízení Password Heslo Advanced Setting Přístup ke změnám systémového nastavení Reconnect Aktualizace / restart síťového signálu Nastavení bezpečnostního kódu Nejprve vepište stare heslo, poté nové heslo a to ještě potvrďte, poté klikněte OK. Pozn: Změňte si prosím pro Vaši bezpečnost heslo při prvním užití Kvalita videa Podle kvality vašeho internetového připojení ( úroveň signálu, rychlost ) nastavte parametry (Max/High/Medium/Low/Min) pro přehrávání záznamu v reálném čase. znamená vybrané. Klikněte a vrátíte se zpět. 26

29 6.4.4 O zařízení Kontrola software, maximální kapacity SD karty a zbývající capacity SD karty. 6.5 Odstranění DVR z aplikace Klikněte k odstranění zařízení, objeví se ikona, poté klikněte, objeví se ikona, poté klikněte pro dokončení. 27

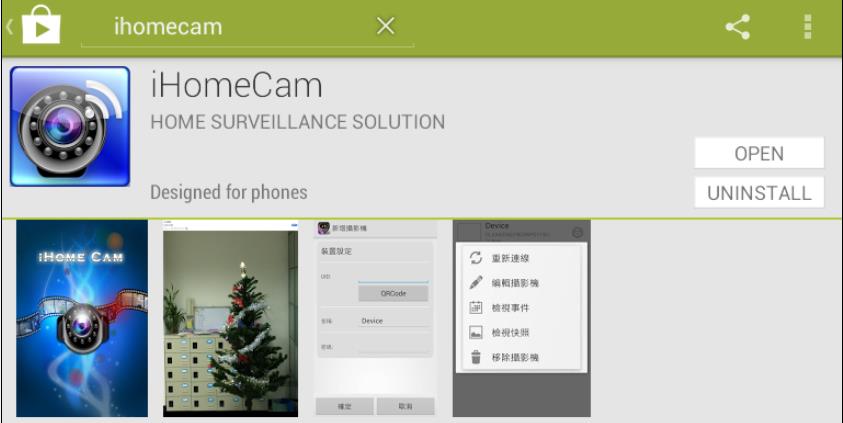

30 7. POUŽITÍ SOFTWARU PRO ANDROID Android mobilní telefony a Android tablety PC dale nazýváme jako Android telefony. Před použitím software sin a telefonu zapněte Wi-Fi funkci nebo 3G datové služby a ponechte Android telefon připojený k internetu. 7.1 Instalace softwaru Použijte Android telefon pro hledání "ihomecam" aplikace v Google play a nainstalujte si tuto aplikaci do mobilního telefonu viz. obrázek níže. 7.2 Přidání DVR do aplikace Po úspěšném dokončení instalace aplikace přejděte na plochu telefonu a najděte ikonu "ihomecam" je vyobrazena níže Po kliknutí na ikonu se spustí aplikace a zobrazí následující okna. 28

31 Přidání DVR (3 metody na výběr) Přidání DVRdo aplikace Klikněte pro hledání DVR. Zvolte DVR, vložte heslo. Klikněte "OK" a zařízení je přidáno Přidání DVR přes QR Klikněte pro hledání QR kódu (dvou dimensionální) DVR. Zvolte DVR, vložte heslo. Klikněte "OK" a zařízení je přidáno Ruční přidání DVR Klkněte pro přidání DVR,a pokračujte dále. System name uživatelem definovaný název, Camera UID je unikátní identifikční číslo DVR zařízení. Toto číslo najdete v systémových informacích přístroje nebo na etiketě nalepené na zadní části DVR. Etiketu neodstraňujte! Password od výroby je nastaveno heslo Poznámka: Z bezpečnostních důvodů doporučujeme heslo při prvním použití změnit. Heslo si poznamenejte a uložte! Save klikněte na tlačítko uložit pro dokončení. Ostatní nastavení aplikace Android jsou totožná s nastavením aplikace Apple telefonů, čti kapitoly Prohlášení 9. Specifikace a informace v této příručce jsou pouze orientační. Obsah příručky může být aktualizován (pokud existují aktualizace) bez předchozího upozornění, pokud nenastanou zvláštní konvence. Veškerá prohlášení, informace v této příručce nepředstavují žádnou záruku nebo záruku. 29

32 Verze klientského softwaru může být upgradována bez předchozího upozornění, některé funkce se pak mohou v budoucnu lišit od tohoto návodu. Děkujeme za vaši spolupráci. 9. Problémy 9.1 Zařízení nejde párovat 1. Překontrolujte, zda máte DVR a kameru zapojenu k napájení a zda je zapnuté. 2. Zmenšete vzálenost mezi párovaným DVR a kamerou. 9.2 Nefunguje obraz 1. Překontroluj napájení ke kameře, zda je konektor správně propojen a zda funguje napájení. 2. Zkontrolujte LCD indikátor stavu DVR - zelené nebo červené? Zelený indikátor znamená obrazovka je zapnutá; červená kontrolka znamená, že je displej vypnutý. 3. Ujistěte se, že není překážka v zorném poli kamery. 4. Překontrolujte, zda kamera není mimo dosah signálu DVR. 5. Opakujte párování kamery s DVD. 9.3 Nelze se spojit v síti nebo hlásí "failed 1. Překontroluj, zda je DVR zapnuté. 2. Zkontrolujte, zda je DVR připojeno k internetové síti. (Poznámka: Tento výrobek nemá PPPOE dial funkci, nemůže být připojen přímo k modemu). 3. Zkontrolujte, zda má router zapnutou službu DHCP. 4. Překontrolujte, zda máte správně zadáno ID zařízení a heslo. 5. Překontrolujte funkčnost routeru. 9.4 Síťové spojení funguje, ale bez obrazu 1. Zkontrolujte, zda kamera přenáší obraz. 2. Ujistěte se, že je kamera správně spárována s DVR. 3. Překontrolujte, zda není kamera mimo dosah signálu DVR. 4. Překontolujte internetové připojení, rychlost přenosu by neměla být nižší, než 128kbps. 5. Překontrolujte hodnotu procesoru Android zařízení, minimální velikost je 1GHz, menší může působit problémy. 9.5 Se zadaným heslem se nelze přihlásit 1. Zkontrolujte správnost hesla. 2. V menu DVR vyhledej ikonu továrního nastavení a proved restart zařízení do výchozích hodnot. Verze manuálu: 3/2015 Výrobek dováží do ČR a distribuci provádí: Šetři světlem s.r.o., Komenského nám. 141, Třebíč, IČ:
