1 Průvodce rychlým spuštěním 4/8/16 - kan. DVR 1

2 1. Instalace HDD & zapisovatelného DVD 1.1 Instalace HDD 1.2 Instalace zapisovatelného DVD Obr. 1.1 Připojte HDD obr. 12 Zašroubujte HDD Obr. 1.3 Připojte zapisovatelné DVD obr. 1.4 Zašroubujte ho. 2. Přední a zadní panel 2

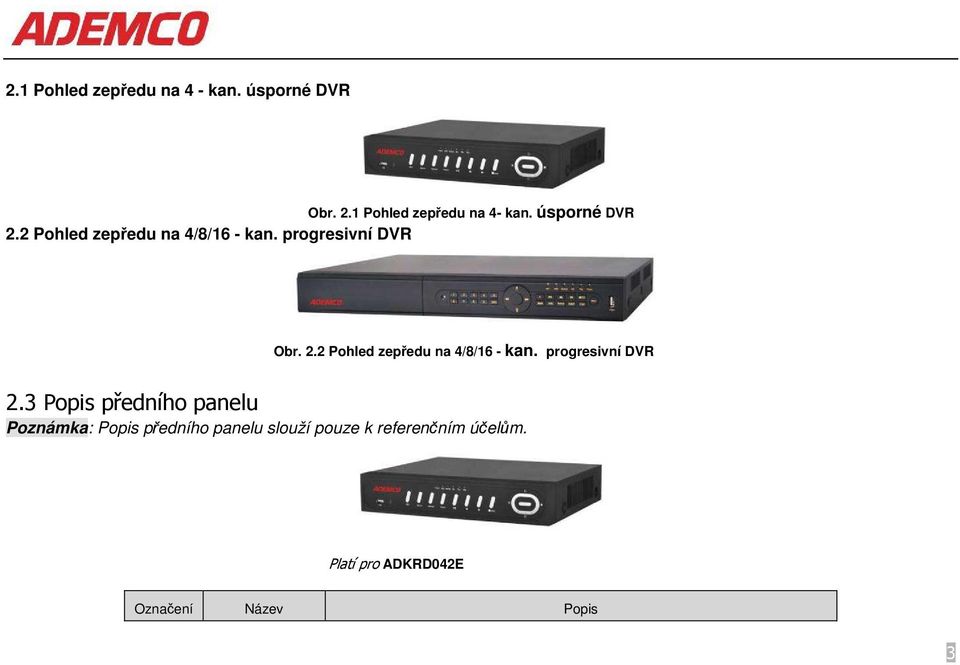

3 2.1 Pohled zepředu na 4 - kan. úsporné DVR Obr. 2.1 Pohled zepředu na 4- kan. úsporné DVR 2.2 Pohled zepředu na 4/8/16 - kan. progresivní DVR Obr. 2.2 Pohled zepředu na 4/8/16 - kan. progresivní DVR 2.3 Popis předního panelu Poznámka: Popis předního panelu slouží pouze k referenčním účelům. Platí pro ADKRD042E Označení Název Popis 3

4 1 USB port K připojení USB zařízení jako je USB flash disk, USB HDD pro zálohování nebo aktualizaci firmware nebo k připojení USB myši. 2 RECORD Ruční záznam. 3 MENU/+ 1. Vstup do nabídky 2. Zvýšení hodnoty v nastavení. 4 BACKUP/- 1. Snížení hodnoty v nastavení. 2. Vstup do režimu zálohování. 5 SEARCH Vstup do režimu vyhledávání 6 Pozastavení/přehrávání 7 Rychlý posun vzad 8 Rychlý posun vpřed 9 1. Ukončení režimu přehrávání. 2. Opuštění aktuální karty nebo stavu. Power Indikátor napájení. HDD Při čtení nebo zápisu na HDD bude tento indikátor svítit modře. Backup Při zálohování souborů a dat bude tento indikátor svítit modře. 10 Net Je-li přístup k síti tento indikátor bude svítit modře. Play Při přehrávání videa bude tento indikátor svítit modře. REC Při záznamu bude tento indikátor svítit modře. BACKUP/- Tato LED indikuje zálohování 11 Enter tlačítko Potvrzení výběru 12 Směrové tlačítko Výběr položek Multi obrazovka Změna režimu zobrazení 4

5 Platí pro ADKRD084A, ADKRD164A, ADKRD042DA, ADKRD084DA, ADKRD164DA série Označení Název Popis 1-9 (číselná tlačítka) Vložení čísel 1-9 nebo výběr kanálu. 1 0/10+ (číselná tlačítka) K vložení 0, 10 a jiných čísel a volba kanálu 10 až 16 2 Enter tlačítko Potvrzení výběru 3 RECORD Ruční záznam. 4 SEARCH Vstup do režimu vyhledávání 5 Pozastavení/přehrávání 6 Info Zobrazení parametrů pro záznam. 7 Rychlý posun vzad 8 BACKUP Vstup do režimu zálohování. 9 Rychlý posun vpřed 10 Audio/+ 1. Nastavení zvuku 2. Zvýšení hodnoty v nastavení. 11 PTZ/- 1. Vstup do PTZ režimu. 2. Snížení hodnoty v nastavení Ukončení režimu přehrávání. 2. Opuštění aktuální karty nebo stavu. 13 Menu Vstup do nabídky. 14 USB port K připojení USB zařízení jako je USB flash disk, USB HDD pro zálohování nebo aktualizaci firmware nebo k připojení USB myši. 15 Rec Při záznamu bude tento indikátor svítit modře 5

6 16 HDD Backup Net Play Power Směrové tlačítko Multi obrazovka Při čtení nebo zápisu na HDD bude tento indikátor svítit modře. Při zálohování souborů a dat bude tento indikátor svítit modře. Je-li přístup k síti tento indikátor bude svítit modře. Při přehrávání videa bude tento indikátor svítit modře. Indikátor napájení, u připojení bude svítit modře. Výběr položek Změna režimu zobrazení 2.4 Zadní panel u 4 - kan. úsporného DVR 1 Video výstup: Připojení k monitoru Připojte ho k monitoru jako 2 výstupní AUX kanál u kanálu. Pouze zobrazení videa bez nabídky 4 Video vstup kanálů Zvukový výstup, připojte ho k zvukovce 5 VSTUP NAPÁJENÍ 6 VGA výstup, připojte ho k monitoru 7 Brána spojovací sítě 8 Připojte k němu USB myš nebo externí USB zařízení 9 Připojte k speed dome 10 Připojte ke klávesnici kan. reléový výstup. Připojte k externímu alarmu 13 Připojte k externímu senzoru V a uzemnění 14 4 KAN. zvukový vstup 2.5 Zadní panel u 4/8 - kan. progresivního DVR 6

7 1 Připojení k monitoru 2 Připojte ho k monitoru jako výstupní AUX kanál u kanálu. Pouze zobrazení videa bez nabídky 3 Zvukový výstup, připojte 4 Připojte k speed dome ho k zvukovce 5 Připojte ke klávesnici 6 Připojte k externímu senzoru Video vstup kanálů VGA výstup, připojte ho k monitoru 9 Brána spojovací sítě 10 Pouze pro USB myš V a uzemnění 12 4 KAN. zvukový vstup 13 VSTUP NAPÁJENÍ 14 K chlazení zařízení 2.5 Zadní panel u 16 - kan. progresivního DVR 7

8 1 Připojte k speed dome 2 Připojte ke klávesnici 3 Připojte k externímu senzoru Připojte k zobrazovacímu zařízení s vysokým rozlišením (volitelný) 5 Brána spojovací sítě 6 VGA výstup, připojte ho k monitoru 7 Připojení k monitoru 8 Video vstup kanálů KAN. zvukový vstup 10 Zapnutí/vypnutí zařízení 11 K chlazení zařízení V a uzemnění kan. reléový výstup. Připojte k 14 Pouze pro USB myš externímu alarmu. 15 Připojte ho k monitoru jako výstupní 16 Zvukový výstup, připojte ho k zvukovce AUX kanál u kanálu. Pouze zobrazení videa bez nabídky 17 VSTUP NAPÁJENÍ 3. Dálkové ovládání Často kontrolujte následující věci 8

9 1. Póly baterií 2. Úroveň jejich nabití 3. Zdali není infračervený řídící senzor zablokován Označení Název Funkce 1 Power tlačítko Měkké vypnutí nebo zastavení firmware. Proveďte před vypnutím. 2 INFOR tlačítko Informace o DVR jako je verze firmware, info o HDD 3 REC tlačítko Ruční záznam. 4 Číselná tlačítka K číselnému vstupu nebo výběru kamery 5 Tlačítko multi obrazovky Výběr multi obrazovkového režimu zobrazení 6 SEARCH tlačítko Vstup do režimu vyhledávání 7 MENU tlačítko Vstup do nabídky 8 ENTER tlačítko Potvrzení výběru nebo nastavení 9 Směrové tlačítko K posunu kurzoru v nastavení nebo k nastavení pan/naklonění u PTZ 10 +/- tlačítko Zvýšení nebo snížení hodnoty v nastavení 11 Tlačítka ovládání K ovládání přehrávání, rychlého posunu vpřed/vzad/ přehrávání zastavení/přehrávání jednotlivého rámečku 12 AUDIO tlačítko Aktivace výstupu zvuku v živém režimu 13 Auto Dwell tlačítko Vstup do režimu automatické prodlevy 9

10 Označení Název Funkce 14 BACKUP tlačítko Vstup do režimu zálohování 4. Zapnutí 15 PTZ Control tlačítko Ovládání PTZ kamery: Ovládá kameru/měřítko zobrazení/fokus/clonu/ovládání rychlosti Připojte zařízení ke zdroji energie, zapněte napájecí tlačítko vedle napájecí zásuvky na zadním panelu 5. Základní nastavení 5.1 Přístup k nabídkám DVR Přihlášení Stiskněte tlačítko MENU na obrazovce se objeví dialogové okno PŘIHLÁŠENÍ, vložte uživatelské jméno: admin a heslo:

11 5.2 Nastavení v hlavní nabídce obr. 5.1 přihlášení Klikněte pravým tlačítkem myši nebo stiskněte tlačítko ENTER na předním panelu ke vstupu do hlavní nabídky. Čas & datum obr. 5.2 nastavení v hlavní nabídce Vstupte do systém configuration (systémová konfigurace) basic configuration (základní konfigurace) time & date (čas a datum) 11

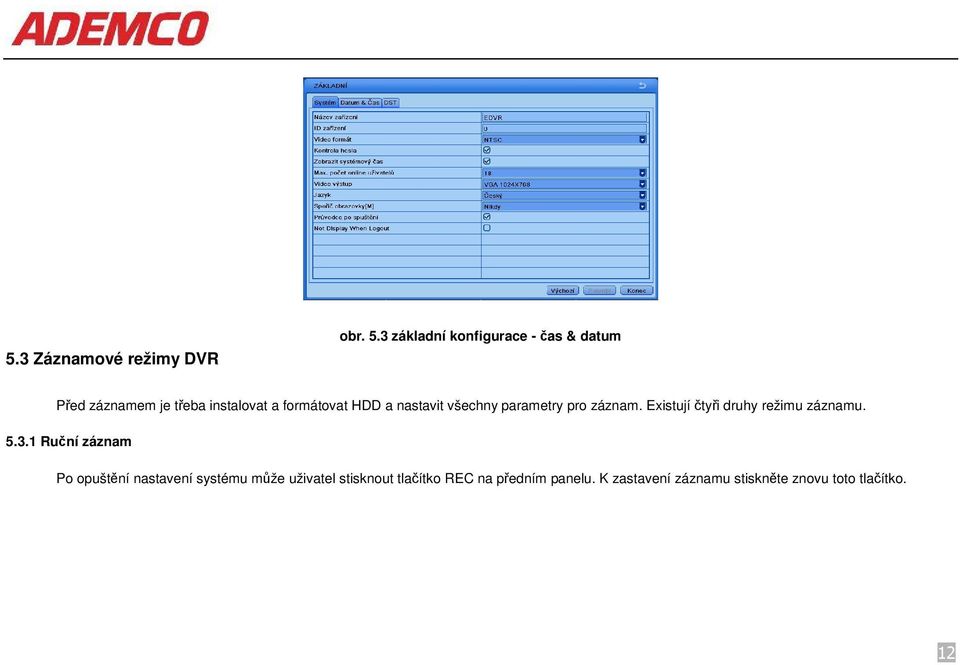

12 5.3 Záznamové režimy DVR obr. 5.3 základní konfigurace - čas & datum Před záznamem je třeba instalovat a formátovat HDD a nastavit všechny parametry pro záznam. Existují čtyři druhy režimu záznamu Ruční záznam Po opuštění nastavení systému může uživatel stisknout tlačítko REC na předním panelu. K zastavení záznamu stiskněte znovu toto tlačítko. 12

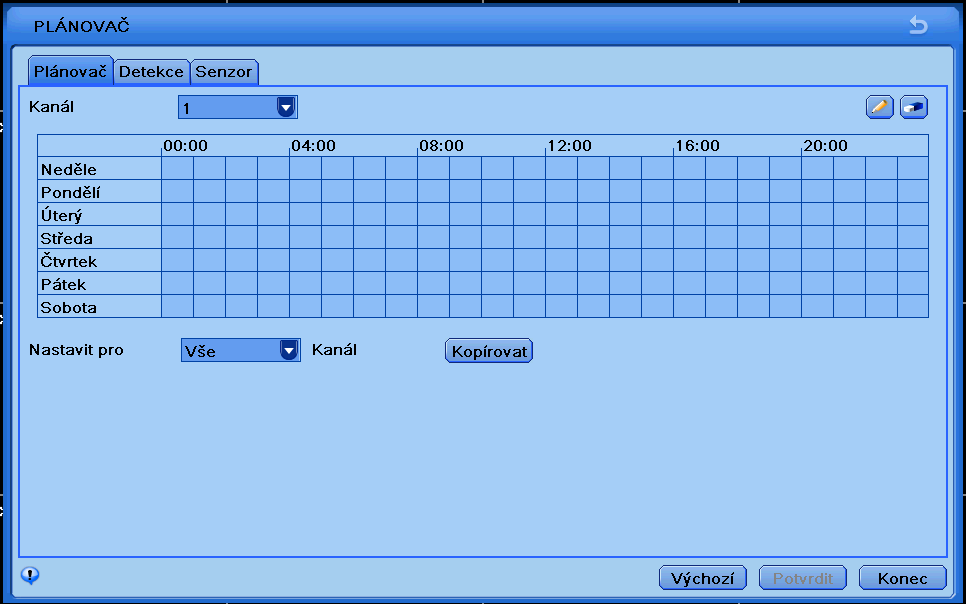

13 5.3.2 Naplánovaný záznam obr. 5.4 nastavení ručního záznamu Vstupte do hlavní nabídky - schedule configuration (konfigurace plánovaného záznamu). Uživatel může nastavit různé časy plánovaných záznamů pro každý den v jednom týdnu. 13

14 5.3.3 Záznam detekce pohybu obr. 5.5 nastavení plánovaného záznamu Vstupte do hlavní nabídky - alarm configuration (konfigurace alarmu) - motion configuration (konfigurace pohybu), nejprve aktivujte detekci pohybu obr. 5.6 rozhraní detekce pohybu Vložte oblast detekce pohybu a nastavte citlivost a oblast detekce. obr. 5.7 nastavení oblasti detekce pohybu 14

15 5.3.4 Záznam za použití alarmu Vstupte do hlavní nabídky - alarm configuration (konfigurace alarmu) - sensor alarm record (záznam senzoru alarmu), nejprve aktivujte detekci a nastavte typ zařízení Přehrávání obr. 5.8 záznam senzoru alarmu Toto zařízení podporuje živé přehrávání záznamu, časové vyhledávání a vyhledávání událostí. Při přehrávání může být zobrazena jedna obrazovka nebo Živé přehrávání Klikněte na Play tlačítko k přehrání záznamu. Uživatel může provést konkrétní operaci kliknutím na tlačítka na obrazovce. 15

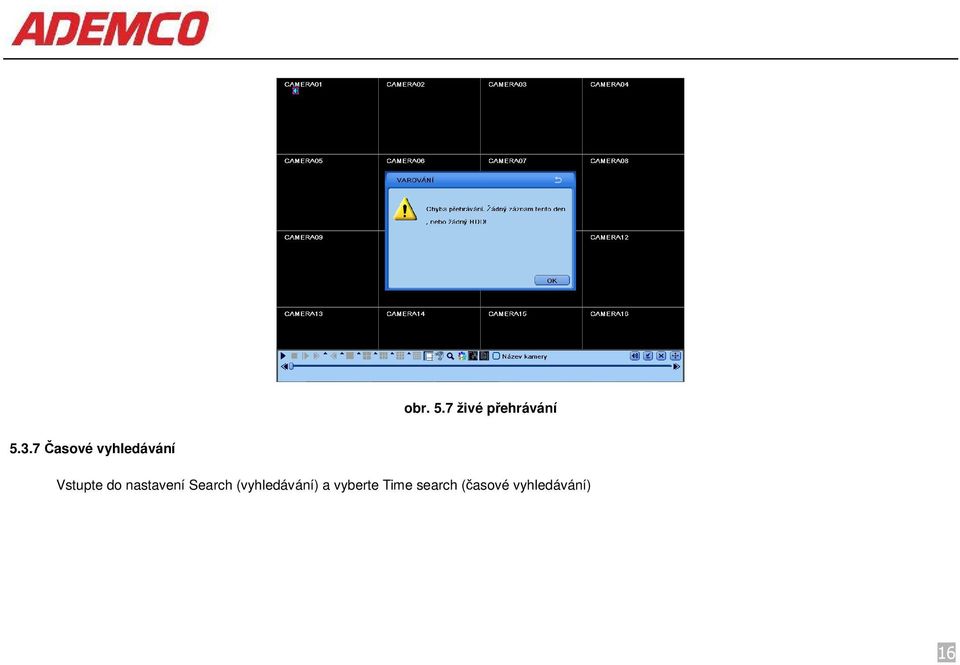

16 obr. 5.7 živé přehrávání Časové vyhledávání Vstupte do nastavení Search (vyhledávání) a vyberte Time search (časové vyhledávání) 16

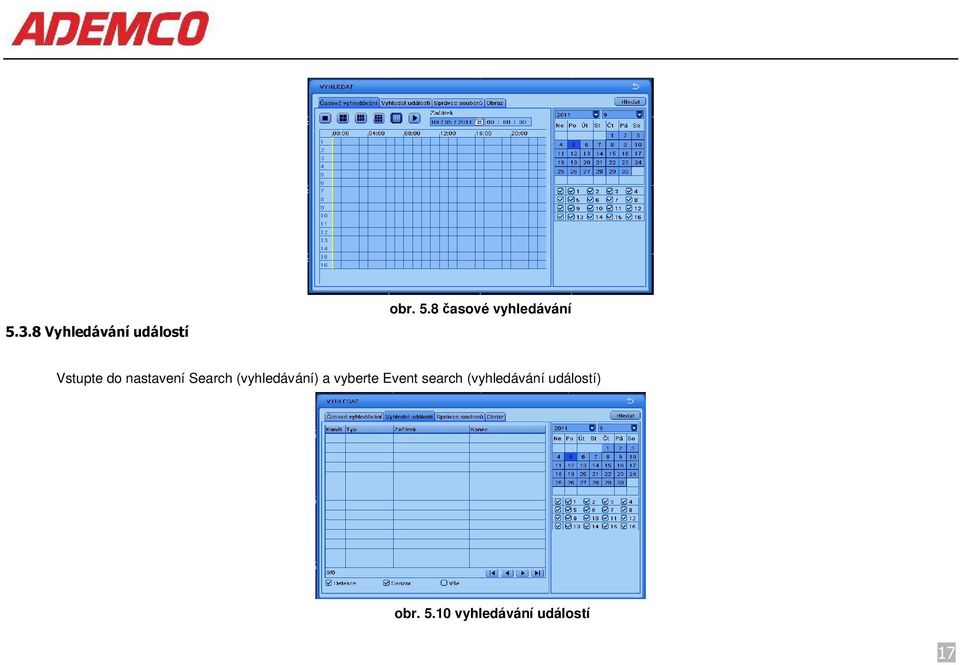

17 5.3.8 Vyhledávání událostí obr. 5.8 časové vyhledávání Vstupte do nastavení Search (vyhledávání) a vyberte Event search (vyhledávání událostí) obr vyhledávání událostí 17

18 5.4 Zálohování Toto zařízení podporuje zálohování pomocí USB flash disku nebo USB HDD. 5.5 Konfigurace sítě obr. 5.9 nastavení zálohování Konfigurace sítě obsahuje čtyři podnabídky: network (síť) sub stream, a jiná nastavení. obr nastavení sítě 18

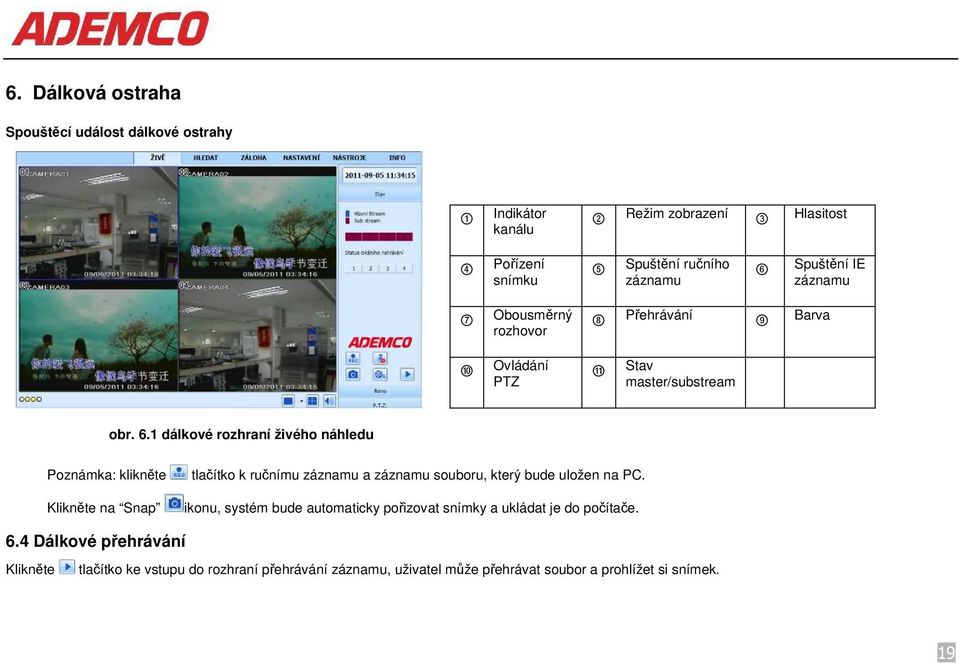

19 6. Dálková ostraha Spouštěcí událost dálkové ostrahy 1 Indikátor kanálu 2 Režim zobrazení 3 Hlasitost 4 Pořízení snímku 5 Spuštění ručního záznamu 6 Spuštění IE záznamu 7 Obousměrný rozhovor 8 Přehrávání 9 Barva 10 Ovládání PTZ 11 Stav master/substream obr. 6.1 dálkové rozhraní živého náhledu Poznámka: klikněte tlačítko k ručnímu záznamu a záznamu souboru, který bude uložen na PC. Klikněte na Snap ikonu, systém bude automaticky pořizovat snímky a ukládat je do počítače. 6.4 Dálkové přehrávání Klikněte tlačítko ke vstupu do rozhraní přehrávání záznamu, uživatel může přehrávat soubor a prohlížet si snímek. 19

20 obr. 6.2 Rozhraní přehrávání zaznamenaného souboru Toto DVR podporuje dálkové časové vyhledávání, vyhledávání události a správu souborů. Časové vyhledávání: Krok 1: Vstupte do Search (vyhledávání) time search (časové vyhledávání); obr. 6.3 rozhraní časového vyhledávání 20

21 Krok 2: klikněte na tlačítko "Search (vyhledávání)". Zaznamenaná data budou zobrazena v seznamu, zvýraznění datumu v oblasti 2 znamená, že jsou zaznamenána data, klikněte na ně a vyberte kanály záznamu v oblasti 3 Krok 3: Uživatel může podle potřeby nastavit čas přehrávání dat a režim zobrazení v oblasti 1 Krok 4: Vyberte jednu položky v seznamu informací o datech. K přehrání stiskněte tlačítko "play" Krok 5: Klikněte na příslušná tlačítka rozhraní a poté bude možno provádět následující operace jako: rychlý posun vpřed, pozastavení, změna režimu kanálu, vyhledávání apod. 7. Instalace CMS 7.1 Proces instalace obr. 6.4 přehrávání časového vyhledávání 21

22 Před instalací centrálního řídícího software na váš počítač se prosím ujistěte, že je vypnut antivirový software a že nastavení IE prohlížeče umožňuje stahování prvků activex. Spusťte "Control Center" software na CD, objeví se další nabídka, Klikněte na "Next (další)" k postupu na další krok obr. 7.1 Nabídka přivítání obr. 7.2 výběr cílové složky instalace 22

23 Standardním nastavením při instalaci je složka C:\Program Files, uživatel může kliknout na "Browser" k její změně. Po zvolení cílové složky klikněte na "Next (další)" k postupu na další krok. Klikněte na "Next (další)" k započetí instalace obr. 7.3 napište nový název cílové složky k instalaci nebo použijte stávající Nyní je instalace dokončena. obr. 7.4 Dokončení instalace 23

24 7.2 Přihlášení a opuštění Přihlášení Po vytvoření Systému síťové video ostrahy a po instalaci programu Řídícího centra se musí uživatel přihlásit do Řídícího centra k nastavení parametrů a sledování okolí. Kroky přihlášení jsou popsány níže: Klikněte dvakrát na ikonu na pracovní ploše, objeví se dialogové okno "create SYSTEM password" (vytvoření SYSTÉMOVÉHO hesla) obr. 7.5 vytvoření SYSTÉMOVÉHO hesla Uživatel si může vytvořit libovolné heslo. Standardním uživatelským jménem je SYSTEM. Po dokončení výše uvedeného nastavení klikněte na tlačítko "test your account settings" (testování nastavení vašeho účtu) ke kontrole ové adresy, jestliže je nastavení správné objeví se dialogové okno "success" (úspěch) a opačně. Klikněte na OK ke vstupu do rozhraní přihlášení a vložení hesla do textového pole. obr. 7.6 rozhraní přihlášení 24

25 Klikněte na "OK" ke vstupu do Řídícího centra. Objeví se rozhraní Řídícího centra. obr. 7.7 rozhraní Řídícího centra Opuštění Existují dvě cesty ke správnému opuštění Řídícího centra. Nejprve klikněte na tlačítko a klikněte na "yes" - systém se uzavře. Nebo klikněte na tlačítko k opuštění systému. 25
