1 CENÍK TEPELNÝCH ČERPADEL A PŘÍSLUŠENSTVÍ Platnost ceníku od

2 2

3 obsah Obsah Systémová jednotka HBX PREMIUM Tepelná čerpadla vzduch-voda AWX ECONOMIC 8-9 Tepelná čerpadla vzduch-voda AWX ECONOMIC Comfort Tepelná čerpadla vzduch-voda AWX COOL Tepelná čerpadla vzduch-voda AWX DYNAMIC Tepelná čerpadla vzduch-voda AWX ARCTIC Tepelná čerpadla vzduch-voda AWX ARCTIC Comfort Tepelná čerpadla vzduch-voda AW SPLIT Tepelná čerpadla vzduch-vzduch AA SPLIT Tepelná čerpadla země-voda TERRASMART Tepelná čerpadla země-voda TERRASTAR Combi a Combi Plus Tepelná čerpadla země-voda TERRASTAR Tepelná čerpadla voda-voda AQUASMART Tepelná čerpadla voda-voda AQUASTAR Tepelné čerpadlo pro ohřev teplé vody THERMAL Větrací jednotky s rekuperací tepla a tepelným čerpadlem TCLV, TCLH, TCLK Odvlhčovací a větrací jednotky pro vnitřní bazény WPLE 47 Příslušenství Všeobecné obchodní podmínky Všeobecné záruční podmínky Ceny v CZK jsou uvedeny bez DPH. Ceny jsou uvedeny bez dopravy a nákladů na dodání. Ceník výrobků je platný pro dodávky na území ČR a do vydání dalšího ceníku. Nedílnou součástí ceníku jsou "Všeobecné obchodní a záruční podmínky firmy PZP HEATING a.s".

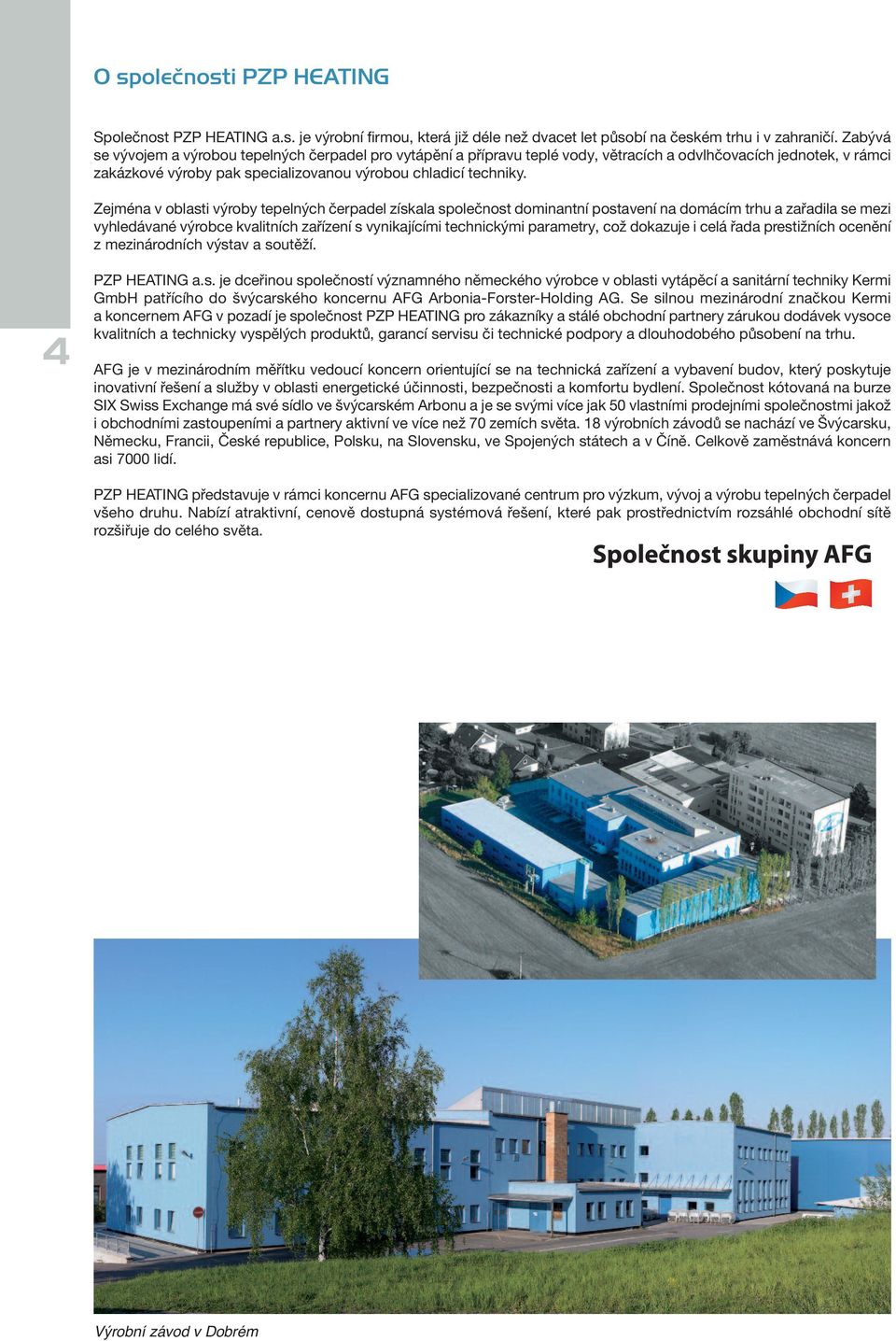

4 O společnosti PZP HEATING Společnost PZP HEATING a.s. je výrobní firmou, která již déle než dvacet let působí na českém trhu i v zahraničí. Zabývá se vývojem a výrobou tepelných čerpadel pro vytápění a přípravu teplé vody, větracích a odvlhčovacích jednotek, v rámci zakázkové výroby pak specializovanou výrobou chladicí techniky. Zejména v oblasti výroby tepelných čerpadel získala společnost dominantní postavení na domácím trhu a zařadila se mezi vyhledávané výrobce kvalitních zařízení s vynikajícími technickými parametry, což dokazuje i celá řada prestižních ocenění z mezinárodních výstav a soutěží. 4 PZP HEATING a.s. je dceřinou společností významného německého výrobce v oblasti vytápěcí a sanitární techniky Kermi GmbH patřícího do švýcarského koncernu AFG Arbonia-Forster-Holding AG. Se silnou mezinárodní značkou Kermi a koncernem AFG v pozadí je společnost PZP HEATING pro zákazníky a stálé obchodní partnery zárukou dodávek vysoce kvalitních a technicky vyspělých produktů, garancí servisu či technické podpory a dlouhodobého působení na trhu. AFG je v mezinárodním měřítku vedoucí koncern orientující se na technická zařízení a vybavení budov, který poskytuje inovativní řešení a služby v oblasti energetické účinnosti, bezpečnosti a komfortu bydlení. Společnost kótovaná na burze SIX Swiss Exchange má své sídlo ve švýcarském Arbonu a je se svými více jak 50 vlastními prodejními společnostmi jakož i obchodními zastoupeními a partnery aktivní ve více než 70 zemích světa. 18 výrobních závodů se nachází ve Švýcarsku, Německu, Francii, České republice, Polsku, na Slovensku, ve Spojených státech a v Číně. Celkově zaměstnává koncern asi 7000 lidí. PZP HEATING představuje v rámci koncernu AFG specializované centrum pro výzkum, vývoj a výrobu tepelných čerpadel všeho druhu. Nabízí atraktivní, cenově dostupná systémová řešení, které pak prostřednictvím rozsáhlé obchodní sítě rozšiřuje do celého světa. Výrobní závod v Dobrém

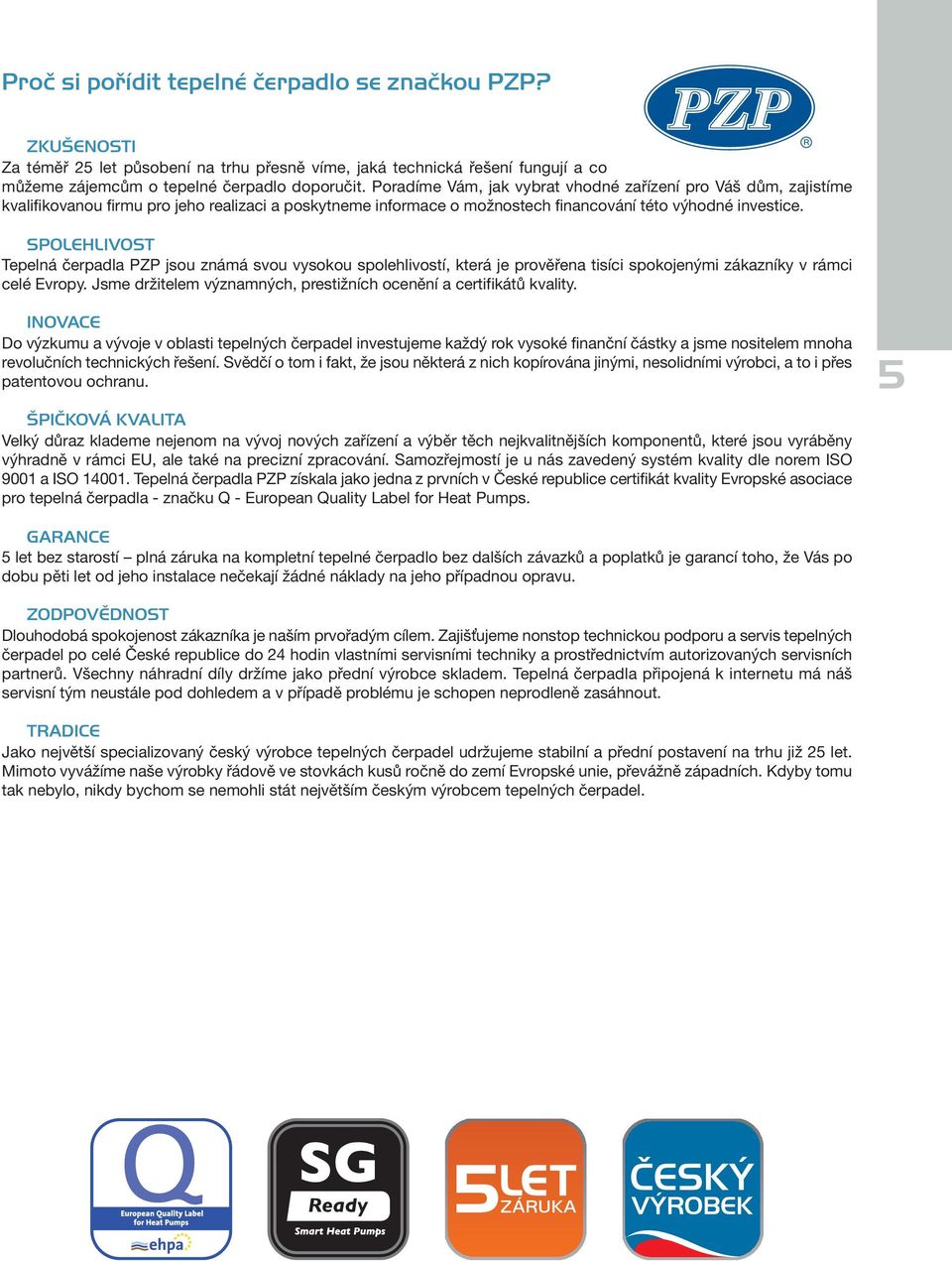

5 Proč si pořídit tepelné čerpadlo se značkou PZP? ZKUŠENOSTI Za téměř 25 let působení na trhu přesně víme, jaká technická řešení fungují a co můžeme zájemcům o tepelné čerpadlo doporučit. Poradíme Vám, jak vybrat vhodné zařízení pro Váš dům, zajistíme kvalifikovanou firmu pro jeho realizaci a poskytneme informace o možnostech financování této výhodné investice. SPOLEHLIVOST Tepelná čerpadla PZP jsou známá svou vysokou spolehlivostí, která je prověřena tisíci spokojenými zákazníky v rámci celé Evropy. Jsme držitelem významných, prestižních ocenění a certifikátů kvality. INOVACE Do výzkumu a vývoje v oblasti tepelných čerpadel investujeme každý rok vysoké finanční částky a jsme nositelem mnoha revolučních technických řešení. Svědčí o tom i fakt, že jsou některá z nich kopírována jinými, nesolidními výrobci, a to i přes patentovou ochranu. ŠPIČKOVÁ KVALITA Velký důraz klademe nejenom na vývoj nových zařízení a výběr těch nejkvalitnějších komponentů, které jsou vyráběny výhradně v rámci EU, ale také na precizní zpracování. Samozřejmostí je u nás zavedený systém kvality dle norem ISO 9001 a ISO Tepelná čerpadla PZP získala jako jedna z prvních v České republice certifikát kvality Evropské asociace pro tepelná čerpadla - značku Q - European Quality Label for Heat Pumps. 5 GARANCE 5 let bez starostí plná záruka na kompletní tepelné čerpadlo bez dalších závazků a poplatků je garancí toho, že Vás po dobu pěti let od jeho instalace nečekají žádné náklady na jeho případnou opravu. ZODPOVĚDNOST Dlouhodobá spokojenost zákazníka je naším prvořadým cílem. Zajišťujeme nonstop technickou podporu a servis tepelných čerpadel po celé České republice do 24 hodin vlastními servisními techniky a prostřednictvím autorizovaných servisních partnerů. Všechny náhradní díly držíme jako přední výrobce skladem. Tepelná čerpadla připojená k internetu má náš servisní tým neustále pod dohledem a v případě problému je schopen neprodleně zasáhnout. TRADICE Jako největší specializovaný český výrobce tepelných čerpadel udržujeme stabilní a přední postavení na trhu již 25 let. Mimoto vyvážíme naše výrobky řádově ve stovkách kusů ročně do zemí Evropské unie, převážně západních. Kdyby tomu tak nebylo, nikdy bychom se nemohli stát největším českým výrobcem tepelných čerpadel.

6 Energetický štítek dle Evropské směrnice o ekodesignu ErP Záměrem nové směrnice Evropského parlamentu a Rady je optimalizovat vliv výrobků spojených se spotřebou energie na životní prostředí při současném zachování jejich funkčních vlastností. Směrnice stanovuje harmonizované předpisy pro uvádění spotřeby energie na energetických štítcích, a to s cílem vytvořit pobídky pro výrobce ke zvyšování energetické účinnosti výrobků. Hodnocení tepelných čerpadel k vytápění se provádí zařazením do devíti tříd účinnosti. A++ platí jako nejlepší třída energetické účinnosti a třída G označuje přístroje s výrazně horšími vlastnostmi a parametry. Třídy energetické účinnosti se u tepelných čerpadel k vytápění určují na základě sezónního topného faktoru SCOP. Ten závisí jednak na klimatické oblasti a jednak na potenciálním topném systému. 6 Od září 2015 je zavedena povinnost výrobců a dovozců tepelných čerpadel zveřejňovat informace o energetické účinnosti výrobků dle Evropské směrnice o ekodesignu ErP. Tyto informace najdete vždy buď přímo na našich výrobcích, nebo jsou součástí technické průvodní dokumentace. Výrobky společnosti PZP HEATING a.s. patří bez výjimky do nejlepších tříd energetické účinnosti. Jinými slovy lze říci, že tepelná čerpadla PZP získala nejvyšší možné hodnocení. Energetický štítek pro tepelná čerpadla k vytápění

7 Systémová jednotka HBX PREMIUM 310 Kompaktně řešená systémová jednotka HBX PREMIUM 310 pod svým elegantním pláštěm skrývá všechny důležité komponenty potřebné pro připojení tepelného čerpadla AWX k otopné soustavě, zařízení pro přípravu teplé vody, kompletní regulaci vytápěcího systému s tepelným čerpadlem atd. Toto systémové řešení velmi usnadňuje celkovou instalaci tepelného čerpadla, šetří prostor ve vytápěném objektu, šetří čas při montáži a tím celkové investiční náklady. Moderní design systémové jednotky HBX PREMIUM 310 umožňuje její instalaci i v interiéru. Systémová jednotka HBX PREMIUM 310 je určena pro instalaci s tepelným čerpadlem vzduch-voda AWX ECONOMIC nebo AWX ARCTIC s výkony 06 / 08 / 10 kw. Systémovou jednotku HBX PREMIUM 310 lze objednat a dodat pouze s uvedenými typy tepelných čerpadel! K jiným tepelným čerpadlům na základě poptávky. Přehled základní výbavy a parametry: Akumulační nádoba 110 l s elektrickými topnými tělesy o výkonu max. 2x4,5 kw Akumulační ohřívač teplé vody189 l s elektrickým topným tělesem pro dohřev teplé vody Řídicí systém a regulace plně odpovídá tepelnému čerpadlu AWX, model ECO a A. Integrovaná cirkulační čerpadla sekundárního okruhu tepelného čerpadla a okruhu topení (elektronicky řízená cirkulační čerpadla třídy A ) Integrovaný třícestný přepínací ventil topení/příprava teplé vody Hydraulické a elektrické propojení uvnitř zařízení Elektrické napájení 3x400 V/50 Hz 7 Systémová jednotka HBX PREMIUM 310 Typ HBX PREMIUM 310 Objednací číslo W30247 Cena ,- Objem akumulační nádoby l 110 Elektrické topné těleso (bivalentní zdroj vytápění) kw 2x4,5 Maximální provozní teplota topné vody C 95 Maximální provozní přetlak v akumulační nádobě bar 3 Objem zásobníku teplé vody l 189 Elektrické topné těleso pro dohřev teplé vody kw 2,0 Maximální provozní teplota ohřívané vody C 95 Maximální provozní přetlak v zásobníku teplé vody bar 6 Plocha výměníku tepla m 2 2,45 Rozměry vxšxh mm 2144x675x755 Hmotnost kg 255 Připojení Přívod / zpátečka tepelného čerpadla vnitřní závit 1 ¼ Přívod / zpátečka topného okruhu vnitřní závit 1 ¼ Připojení teplé / studené vody vnější závit 1 Připojení cirkulace vnitřní závit ¾

8 vzduch-voda Tepelná čerpadla vzduch-voda AWX ECONOMIC 6 až 14 kw, kompaktní pro venkovní instalaci Tepelné čerpadlo vzduch-voda AWX ECONOMIC je základním modelem v řadě kompaktních tepelných čerpadel pro venkovní instalaci. Svou jednoduchostí, příjemným vzhledem, kvalitou provedení a především nízkou pořizovací cenou uspokojí každého zákazníka. Je určeno jak pro vytápění nově postavených nízkoenergetických rodinných domů, tak pro instalaci ke stávajícím zdrojům tepla, např. plynovému kotli nebo elektrokotli, kde přebírá funkci úsporného hlavního zdroje tepla. Stávající zdroj je pak využit pouze jako bivalentní nebo záložní. 8 Tepelná čerpadla AWX ECONOMIC jsou kompaktní zařízení určená k instalaci vně vytápěného objektu. Celá konstrukce zařízení je vyrobena z korozi odolných materiálů s povrchovými úpravami pro venkovní prostředí. Vlastní kompresorová část je zvukově a tepelně izolována, aby byl zajištěn bezproblémový chod zařízení a jeho dlouhá životnost. Řídicí systém a elektroinstalace tepelného čerpadla jsou umístěny přímo v tepelném čerpadle. Pro ovládání tepelného čerpadla, sledování jeho provozních stavů a regulaci vytápění či ohřevu vody pak slouží jednoduchá ovládací jednotka typu Room-manager, kterou lze umístit kdekoliv uvnitř vytápěného objektu. Tepelná čerpadla AWX ECONOMIC Vám nabízíme v modelové řadě 06 / 08 / 10 / 14 s odpovídajícími topnými výkony. K hlavním výhodám těchto zařízení patří rychlá, jednoduchá montáž a nízké investiční náklady. Zařízení se dodává s úplnou náplní chladiva, plně funkčně odzkoušené a připravené k provozu. Součástí dodávky je ovládací jednotka, která umožňuje nastavení základních uživatelských parametrů tepelného čerpadla, funkcí pro vytápění a přípravu teplé vody, sledování provozních stavů a teplot. Další možnosti ovládání a nastavení parametrů jsou prostřednictvím počítače nebo Internetu. Zařízení se standardně dodává bez propojovacích vedení! Tepelné čerpadlo AWX ECONOMIC: Kompresor Copeland Scroll, chladivo R410A Softstartér kompresoru pro omezení proudových nárazů. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu pro tlumení chvění. Velmi tichý axiální ventilátor s nízkými otáčkami. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu při odtávání námrazy. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Funkce pro dva topné okruhy, řízení prostorovým termostatem nebo externím signálem ON/OFF. Výstup pro připojení sekundárního cirkulačního čerpadla. Řízení cirkulačních čerpadel topných okruhů. Vstup pro řízení provozu a blokování činnosti signálem HDO. Výstup pro připojení třícestného přepínacího ventilu topení/ohřev vody. Programovatelné funkce pro přípravu teplé vody. Řízení dohřevu teplé vody bivalentním zdrojem tepla nebo externí topnou spirálou. Programovatelný výstup pro řízení-spínání bivalentního nebo záložního zdroje tepla. Možnost připojení pokojových jednotek Room-manager. Rozšířené možnosti ovládání a nastavení parametrů prostřednictvím počítače nebo Internetu. Ekologické chladivo R410a - hermeticky těsný okruh, u všech modelů náplň chladiva pod 3 kg - nepodléhá předepsaným revizním kontrolám.

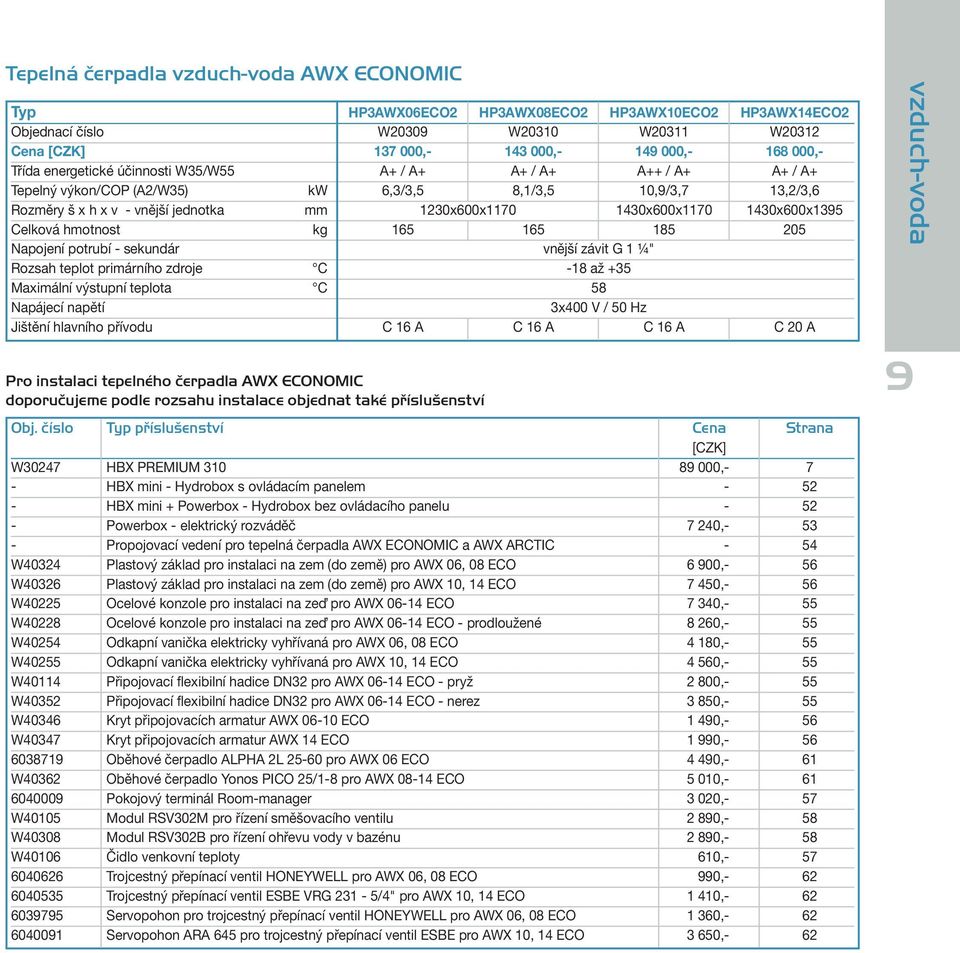

9 Tepelná čerpadla vzduch-voda AWX ECONOMIC Typ HP3AWX06ECO2 HP3AWX08ECO2 HP3AWX10ECO2 HP3AWX14ECO2 Objednací číslo W20309 W20310 W20311 W20312 Cena , , , ,- Třída energetické účinnosti W35/W55 A+ / A+ A+ / A+ A++ / A+ A+ / A+ Tepelný výkon/cop (A2/W35) kw 6,3/3,5 8,1/3,5 10,9/3,7 13,2/3,6 Rozměry š x h x v - vnější jednotka mm 1230x600x x600x x600x1395 Celková hmotnost kg Napojení potrubí - sekundár vnější závit G 1 ¼" Rozsah teplot primárního zdroje C -18 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 16 A C 16 A C 16 A C 20 A Pro instalaci tepelného čerpadla AWX ECONOMIC doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana W30247 HBX PREMIUM ,- 7 - HBX mini - Hydrobox s ovládacím panelem HBX mini + Powerbox - Hydrobox bez ovládacího panelu Powerbox - elektrický rozváděč 7 240, Propojovací vedení pro tepelná čerpadla AWX ECONOMIC a AWX ARCTIC - 54 W40324 Plastový základ pro instalaci na zem (do země) pro AWX 06, 08 ECO 6 900,- 56 W40326 Plastový základ pro instalaci na zem (do země) pro AWX 10, 14 ECO 7 450,- 56 W40225 Ocelové konzole pro instalaci na zeď pro AWX ECO 7 340,- 55 W40228 Ocelové konzole pro instalaci na zeď pro AWX ECO - prodloužené 8 260,- 55 W40254 Odkapní vanička elektricky vyhřívaná pro AWX 06, 08 ECO 4 180,- 55 W40255 Odkapní vanička elektricky vyhřívaná pro AWX 10, 14 ECO 4 560,- 55 W40114 Připojovací flexibilní hadice DN32 pro AWX ECO - pryž 2 800,- 55 W40352 Připojovací flexibilní hadice DN32 pro AWX ECO - nerez 3 850,- 55 W40346 Kryt připojovacích armatur AWX ECO 1 490,- 56 W40347 Kryt připojovacích armatur AWX 14 ECO 1 990, Oběhové čerpadlo ALPHA 2L pro AWX 06 ECO 4 490,- 61 W40362 Oběhové čerpadlo Yonos PICO 25/1-8 pro AWX ECO 5 010, Pokojový terminál Room-manager 3 020,- 57 W40105 Modul RSV302M pro řízení směšovacího ventilu 2 890,- 58 W40308 Modul RSV302B pro řízení ohřevu vody v bazénu 2 890,- 58 W40106 Čidlo venkovní teploty 610, Trojcestný přepínací ventil HONEYWELL pro AWX 06, 08 ECO 990, Trojcestný přepínací ventil ESBE VRG 231-5/4" pro AWX 10, 14 ECO 1 410, Servopohon pro trojcestný přepínací ventil HONEYWELL pro AWX 06, 08 ECO 1 360, Servopohon ARA 645 pro trojcestný přepínací ventil ESBE pro AWX 10, 14 ECO 3 650, vzduch-voda

10 vzduch-voda Tepelná čerpadla vzduch-voda AWX ECONOMIC Comfort 6 až 14 kw, ekonomický provoz a komfortní ovládání Nové tepelné čerpadlo typu vzduch-voda AWX ECONOMIC Comfort patří do třetí generace kompaktních tepelných čerpadel vyvinutých a vyráběných v České republice. Celá konstrukce zařízení je vyrobena z korozi odolných materiálů s povrchovými úpravami pro venkovní prostředí. Vlastní kompresorová část je zvukově a tepelně izolována, aby byl zajištěn bezproblémový chod zařízení a jeho dlouhá životnost. Chladicí okruh je hermeticky těsný, kontrola těsnosti je prováděna ve výrobě. Okruh je naplněn ekologickým chladivem R410A. Velkoryse dimenzovaný výparník umožňuje dosažení vyšší účinnosti. Velká vzdálenost lamel snižuje odpor vzduchu, a tím je snížena hlučnost a dochází k lepšímu odtávání výparníku. 10 Součástí dodávky je elektrický rozváděč Powerbox Comfort s velkým grafickým displejem, který podporuje širokou škálu zapojení různých hydraulických schémat a systémů. Instalace řídicího rozváděče umožňuje snadné elektrické připojení a uživatelsky velmi přívětivé ovládání tepelného čerpadla. Další možnosti ovládání a nastavení parametrů jsou prostřednictvím počítače, notebooku, tabletu, smartphonu atd. Každý uživatel má poté možnost sledovat a ovládat tepelné čerpadlo na dálku. Tepelná čerpadla AWX ECONOMIC Comfort Vám nabízíme v modelové řadě 06 / 08 / 10 / 14 s odpovídajícími topnými výkony. K hlavním výhodám těchto zařízení patří velmi tichý provoz a vysoká kvalita provedení za výhodnou pořizovací cenu. Svěží, elegantní design umožňuje tepelné čerpadlo všude harmonicky začlenit. Zařízení se standardně dodává bez propojovacích vedení! Tepelné čerpadlo AWX ECONOMIC Comfort: Kompresor Copeland Scroll, ekologické chladivo R410A. Softstartér kompresoru pro omezení proudových nárazů. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu pro tlumení chvění. Velmi tichý axiální ventilátor s nízkými otáčkami. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu při odtávání námrazy. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Řídicí a silový rozváděč s velkým grafickým displejem. Dostupnost všech parametrů tepelného čerpadla. Připojení hlavního elektrického přívodu. Připojení signálu HDO a řídicích signálů regulace. Silové výstupy pro připojení cirkulačních čerpadel. Silové výstupy pro připojení elektrických topných těles (max. 2 x 7,5 kw). Silový výstup pro elektrické topné těleso dohřevu teplé vody. Řízení dvou topných okruhů s časovými programy. Řízení jednoho směšovacího ventilu. Funkce pro přípravu teplé vody s časovými a teplotními programy. Součástí dodávky jsou tři teplotní sondy (topná voda, TV, směšování). Rozšířené možnosti ovládání a nastavení parametrů prostřednictvím chytrých technologií.

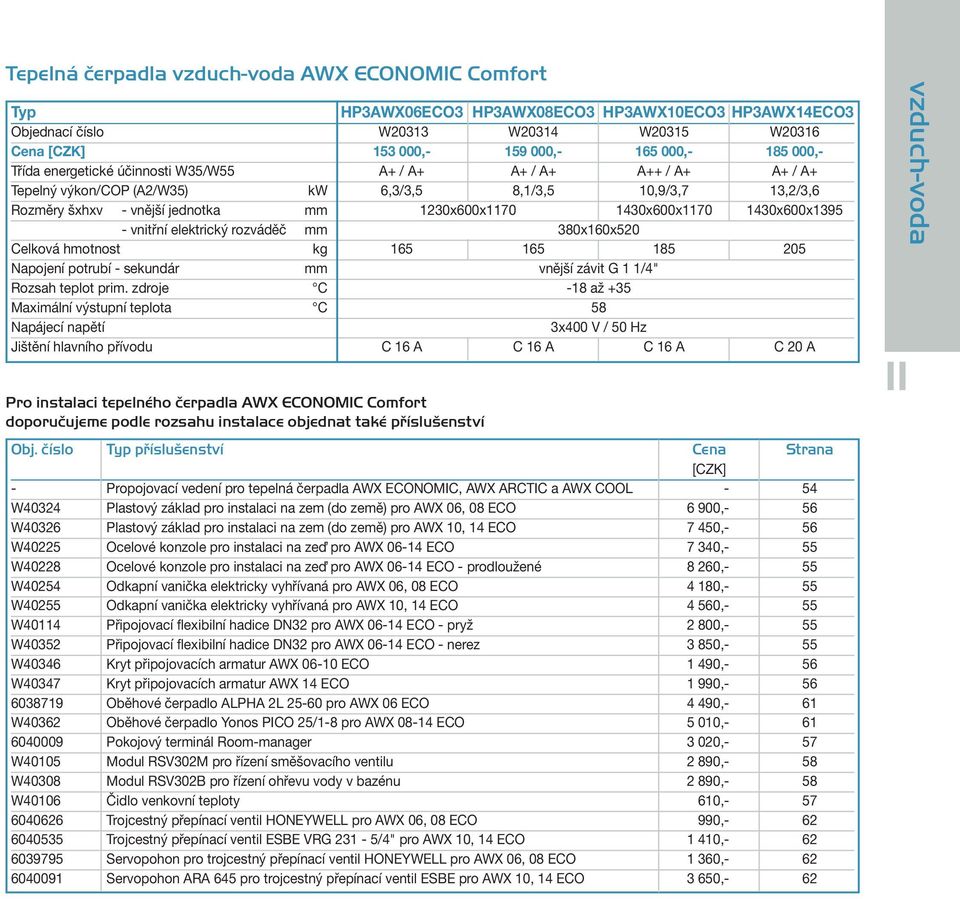

11 Tepelná čerpadla vzduch-voda AWX ECONOMIC Comfort Typ HP3AWX06ECO3 HP3AWX08ECO3 HP3AWX10ECO3 HP3AWX14ECO3 Objednací číslo W20313 W20314 W20315 W20316 Cena , , , ,- Třída energetické účinnosti W35/W55 A+ / A+ A+ / A+ A++ / A+ A+ / A+ Tepelný výkon/cop (A2/W35) kw 6,3/3,5 8,1/3,5 10,9/3,7 13,2/3,6 Rozměry šxhxv - vnější jednotka mm 1230x600x x600x x600x vnitřní elektrický rozváděč mm 380x160x520 Celková hmotnost kg Napojení potrubí - sekundár mm vnější závit G 1 1/4" Rozsah teplot prim. zdroje C -18 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 16 A C 16 A C 16 A C 20 A Pro instalaci tepelného čerpadla AWX ECONOMIC Comfort doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana - Propojovací vedení pro tepelná čerpadla AWX ECONOMIC, AWX ARCTIC a AWX COOL - 54 W40324 Plastový základ pro instalaci na zem (do země) pro AWX 06, 08 ECO 6 900,- 56 W40326 Plastový základ pro instalaci na zem (do země) pro AWX 10, 14 ECO 7 450,- 56 W40225 Ocelové konzole pro instalaci na zeď pro AWX ECO 7 340,- 55 W40228 Ocelové konzole pro instalaci na zeď pro AWX ECO - prodloužené 8 260,- 55 W40254 Odkapní vanička elektricky vyhřívaná pro AWX 06, 08 ECO 4 180,- 55 W40255 Odkapní vanička elektricky vyhřívaná pro AWX 10, 14 ECO 4 560,- 55 W40114 Připojovací flexibilní hadice DN32 pro AWX ECO - pryž 2 800,- 55 W40352 Připojovací flexibilní hadice DN32 pro AWX ECO - nerez 3 850,- 55 W40346 Kryt připojovacích armatur AWX ECO 1 490,- 56 W40347 Kryt připojovacích armatur AWX 14 ECO 1 990, Oběhové čerpadlo ALPHA 2L pro AWX 06 ECO 4 490,- 61 W40362 Oběhové čerpadlo Yonos PICO 25/1-8 pro AWX ECO 5 010, Pokojový terminál Room-manager 3 020,- 57 W40105 Modul RSV302M pro řízení směšovacího ventilu 2 890,- 58 W40308 Modul RSV302B pro řízení ohřevu vody v bazénu 2 890,- 58 W40106 Čidlo venkovní teploty 610, Trojcestný přepínací ventil HONEYWELL pro AWX 06, 08 ECO 990, Trojcestný přepínací ventil ESBE VRG 231-5/4" pro AWX 10, 14 ECO 1 410, Servopohon pro trojcestný přepínací ventil HONEYWELL pro AWX 06, 08 ECO 1 360, Servopohon ARA 645 pro trojcestný přepínací ventil ESBE pro AWX 10, 14 ECO 3 650, vzduch-voda

12 vzduch-voda Tepelná čerpadla vzduch-voda AWX COOL 6 až 17 kw, kompaktní s funkcí chlazení Kompaktní tepelná čerpadla vzduch-voda AWX COOL s funkcí chlazení vyřeší všechny možnosti moderního vytápění a klimatizace. Svými vynikajícími technickými parametry patří ke špičce. AWX COOL jsou určena k instalaci vně vytápěného objektu. Tomu je přizpůsobena jejich konstrukce dlouhodobě odolávající vlivům venkovního prostředí. Vlastní kompresorová část je dokonale zvukově a tepelně izolována, aby byl zajištěn bezproblémových chod zařízení a jeho dlouhá životnost. Velkoryse dimenzovaný výparník umožňuje dosažení vyšší účinnosti. Díky akustické izolaci a ultratichému, elektronicky řízenému ventilátoru patří tepelná čerpadla AWX COOL k nejtišším tepelným čerpadlům na trhu. 12 Tepelná čerpadla AWX COOL Vám nabízíme v modelové řadě 06 / 08 / 11 / 14 / 17 s odpovídajícími topnými výkony. K hlavním výhodám těchto zařízení patří kromě funkce chlazení jednak vynikající energetické parametry vyjádřené vysokým topným faktorem (COP 3,9 při podmínkách A2/W35) a také rychlá a snadná montáž, což výrazně snižuje náklady na celkovou investici. Zařízení se dodává s úplnou náplní ekologického chladiva R410A, plně funkčně odzkoušené a připravené k provozu. Součástí dodávky je elektrický rozváděč Powerbox Comfort s velkým grafickým displejem, který podporuje širokou škálu zapojení různých hydraulických schémat a systémů. Instalace řídicí jednotky umožňuje snadné elektrické připojení a uživatelsky velmi přívětivé ovládání tepelného čerpadla. Další možnosti ovládání a nastavení parametrů jsou prostřednictvím počítače, notebooku, tabletu, smartphonu atd. Každý uživatel má poté možnost sledovat a ovládat tepelné čerpadlo na dálku. Zařízení se standardně dodává bez propojovacích vedení! Tepelné čerpadlo AWX COOL: Kompresor Copeland Scroll, ekologické chladivo R410A. Softstartér kompresoru pro omezení proudových nárazů. Modul s funkcí topení / aktivní chlazení. Elektronický expanzní ventil. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Ultratichý EC ventilátor s lopatkami ve tvaru sovích křídel s možností automatické regulace výkonu. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu při odtávání námrazy. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Řídicí a silový rozváděč s velkým grafickým displejem. Dostupnost všech parametrů tepelného čerpadla. Připojení hlavního elektrického přívodu. Připojení signálu HDO a řídicích signálů regulace. Silové výstupy pro připojení cirkulačních čerpadel. Silové výstupy pro připojení elektrických topných těles (max. 2 x 7,5 kw). Silový výstup pro elektrické topné těleso dohřevu teplé vody. Řízení dvou topných okruhů s časovými programy. Řízení jednoho směšovacího ventilu. Funkce pro přípravu teplé vody s časovými a teplotními programy. Součástí dodávky jsou tři teplotní sondy (topná voda, TV, směšování). Rozšířené možnosti ovládání a nastavení parametrů prostřednictvím chytrých technologií.

13 Tepelná čerpadla vzduch-voda AWX COOL Typ HP3AWX06COOL HP3AWX08COOL HP3AWX11COOL Objednací číslo W20317 W20318 W20319 Cena , , ,- Třída energetické účinnosti W35/W55 A++ / A+ A++ / A+ A++ / A+ Tepelný výkon/cop (A2/W35) kw 6,9/3,9 8,8/3,8 11,0/3,8 Chladicí výkon/eer (A35/W7) kw 5,9/2,7 7,7/2,6 9,7/2,6 Chladicí výkon/eer (A35/W18) kw 8,1/3,4 11,1/3,5 14,3/3,6 Rozměry šxhxv - vnější jednotka mm 1430x680x x680x vnitřní elektrický rozváděč mm 380x160x520 Celková hmotnost kg Napojení potrubí - sekundár mm vnější závit G 1 1/4" Rozsah teplot prim. zdroje C -20 až +35 Maximální výstupní teplota C 60 Jištění hlavního přívodu C 16 A C 16 A C 16 A vzduch-voda 13 Typ HP3AWX14COOL HP3AWX17COOL Objednací číslo W20320 W20321 Cena , ,- Třída energetické účinnosti W35/W55 A++ / A+ A++ / A+ Tepelný výkon/cop (A2/W35) kw 14,1/3,7 17,3/3,7 Chladicí výkon/eer (A35/W7) kw 12,6/2,5 15,5/2,5 Chladicí výkon/eer (A35/W18) kw 18,5/3,3 22,8/3,3 Rozměry šxhxv - vnější jednotka mm 1430x680x x770x vnitřní elektrický rozváděč mm 380x160x520 Celková hmotnost kg Napojení potrubí - sekundár mm vnější závit G 1 1/4" Rozsah teplot prim. zdroje C -20 až +35 Maximální výstupní teplota C 60 Jištění hlavního přívodu C 20 A C 25 A Pro instalaci tepelného čerpadla AWX COOL doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana - Propojovací vedení pro tepelná čerpadla AWX ECONOMIC, AWX ARCTIC a AWX COOL - 54 W40326 Plastový základ pro instalaci na zem (do země) pro AWX COOL 7 450,- 56 W40327 Plastový základ pro instalaci na zem (do země) pro AWX 17 COOL 8 410,- 56 W40225 Ocelové konzole pro instalaci na zeď pro AWX COOL 7 340,- 55 W40343 Ocelové konzole pro instalaci na zeď pro AWX 17 COOL 7 780,- 55 W40228 Ocelové konzole pro instalaci na zeď pro AWX COOL - prodloužené 8 260,- 55 W40344 Ocelové konzole pro instalaci na zeď pro AWX 17 COOL - prodloužené 8 850,- 55 W40255 Odkapní vanička elektricky vyhřívaná pro AWX COOL 4 560,- 55 W40256 Odkapní vanička elektricky vyhřívaná pro AWX 17 COOL 4 790,- 55 W40114 Připojovací flexibilní hadice DN32 pro AWX COOL - pryž 2 800,- 55 W40352 Připojovací flexibilní hadice DN32 pro AWX COOL - nerez 3 850,- 55 W40346 Kryt připojovacích armatur AWX 06, 08 COOL 1 490,- 56 W40347 Kryt připojovacích armatur AWX 11, 14 COOL 1 990,- 56 W40348 Kryt připojovacích armatur AWX 17 COOL 2 300, Oběhové čerpadlo ALPHA 2L pro AWX 06 COOL 4 490,- 61 W40362 Oběhové čerpadlo Yonos PICO 25/1-8 pro AWX 08, 11 COOL 5 010, Oběhové čerpadlo MAGNA pro AWX 14 COOL 8 060, Oběhové čerpadlo MAGNA pro AWX 17 COOL 9 320, Pokojový terminál Room-manager 3 020,- 57 W40105 Modul RSV302M pro řízení směšovacího ventilu 2 890,- 58 W40308 Modul RSV302B pro řízení ohřevu vody v bazénu 2 890,- 58 W40106 Čidlo venkovní teploty 610, Trojcestný přepínací ventil HONEYWELL pro AWX 06, 08 COOL 990, Trojcestný přepínací ventil ESBE VRG 231-5/4" pro AWX COOL 1 410, Servopohon pro trojcestný přepínací ventil HONEYWELL pro AWX 06, 08 COOL 1 360, Servopohon ARA 645 pro trojcestný přepínací ventil ESBE pro AWX COOL 3 650,- 62

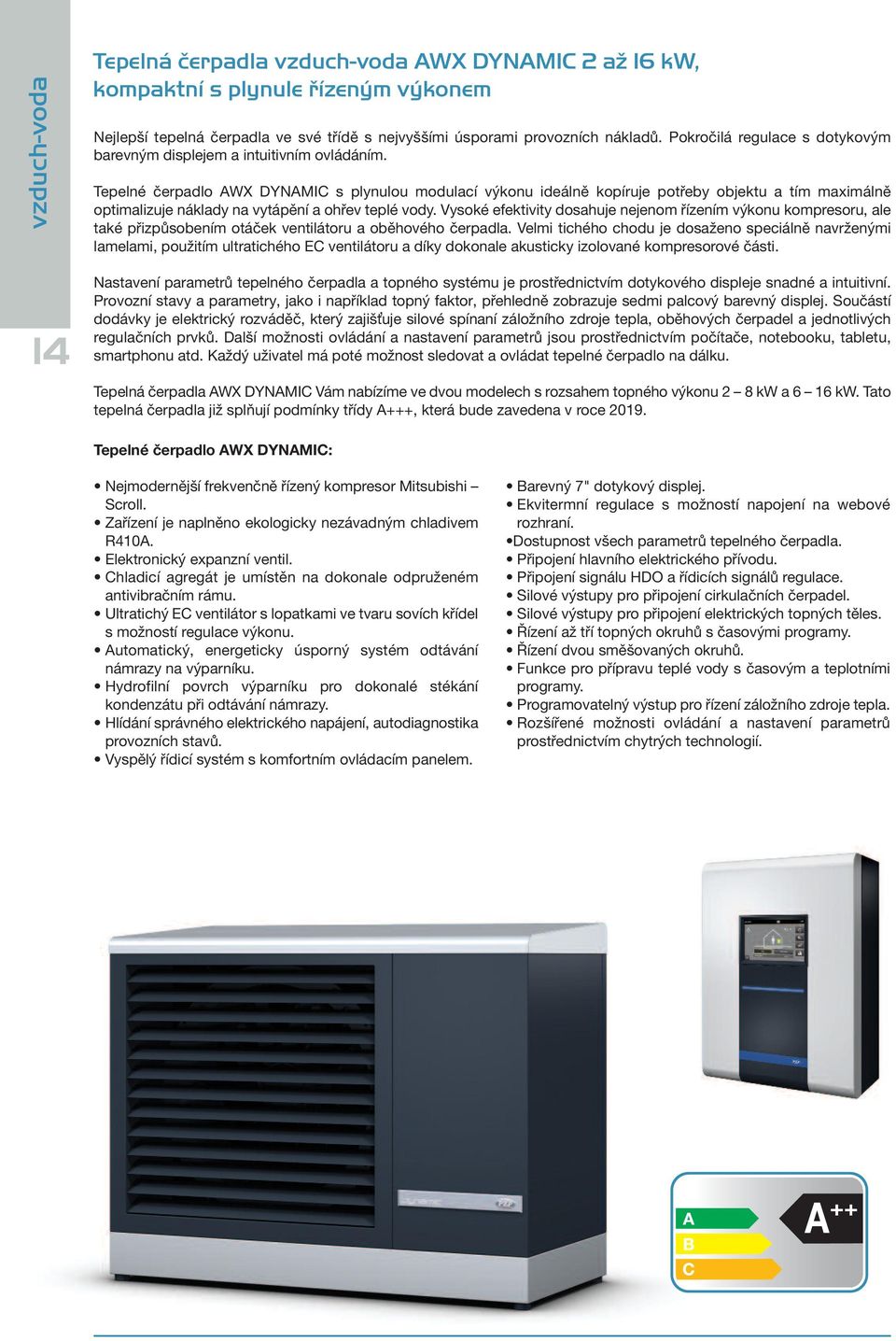

14 vzduch-voda Tepelná čerpadla vzduch-voda AWX DYNAMIC 2 až 16 kw, kompaktní s plynule řízeným výkonem Nejlepší tepelná čerpadla ve své třídě s nejvyššími úsporami provozních nákladů. Pokročilá regulace s dotykovým barevným displejem a intuitivním ovládáním. Tepelné čerpadlo AWX DYNAMIC s plynulou modulací výkonu ideálně kopíruje potřeby objektu a tím maximálně optimalizuje náklady na vytápění a ohřev teplé vody. Vysoké efektivity dosahuje nejenom řízením výkonu kompresoru, ale také přizpůsobením otáček ventilátoru a oběhového čerpadla. Velmi tichého chodu je dosaženo speciálně navrženými lamelami, použitím ultratichého EC ventilátoru a díky dokonale akusticky izolované kompresorové části. 14 Nastavení parametrů tepelného čerpadla a topného systému je prostřednictvím dotykového displeje snadné a intuitivní. Provozní stavy a parametry, jako i například topný faktor, přehledně zobrazuje sedmi palcový barevný displej. Součástí dodávky je elektrický rozváděč, který zajišťuje silové spínaní záložního zdroje tepla, oběhových čerpadel a jednotlivých regulačních prvků. Další možnosti ovládání a nastavení parametrů jsou prostřednictvím počítače, notebooku, tabletu, smartphonu atd. Každý uživatel má poté možnost sledovat a ovládat tepelné čerpadlo na dálku. Tepelná čerpadla AWX DYNAMIC Vám nabízíme ve dvou modelech s rozsahem topného výkonu 2 8 kw a 6 16 kw. Tato tepelná čerpadla již splňují podmínky třídy A+++, která bude zavedena v roce Tepelné čerpadlo AWX DYNAMIC: Nejmodernější frekvenčně řízený kompresor Mitsubishi Scroll. Zařízení je naplněno ekologicky nezávadným chladivem R410A. Elektronický expanzní ventil. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Ultratichý EC ventilátor s lopatkami ve tvaru sovích křídel s možností regulace výkonu. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu při odtávání námrazy. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Vyspělý řídicí systém s komfortním ovládacím panelem. Barevný 7" dotykový displej. Ekvitermní regulace s možností napojení na webové rozhraní. Dostupnost všech parametrů tepelného čerpadla. Připojení hlavního elektrického přívodu. Připojení signálu HDO a řídicích signálů regulace. Silové výstupy pro připojení cirkulačních čerpadel. Silové výstupy pro připojení elektrických topných těles. Řízení až tří topných okruhů s časovými programy. Řízení dvou směšovaných okruhů. Funkce pro přípravu teplé vody s časovým a teplotními programy. Programovatelný výstup pro řízení záložního zdroje tepla. Rozšířené možnosti ovládání a nastavení parametrů prostřednictvím chytrých technologií.

15 Tepelná čerpadla vzduch-voda AWX DYNAMIC Typ HP3AWX08D HP3AWX16D Objednací číslo W20307 W20308 Cena , ,- Třída energetické účinnosti W35/W55 A++ / A++ A++ / A++ Rozsah topného výkonu kw COP A7/W35 (W45) 5,02 (3,54) 5,19 (3,94) COP A2/W35 (W45) 4,11 (3,18) 4,57 (3,43) COP A-7/W35 (W45) 3,52 (2,76) 3,19 (2,63) Pdesign kw 8 16 Rozměry š x h x v - vnější jednotka mm 1430x680x x680x1360 Rozměry š x h x v - vnitřní el. rozváděč mm 380x192x520 Celková hmotnost kg Napojení potrubí - sekundár G 1 1/4" G 1 1/4" Rozsah teplot primárního zdroje C -20 až až 35 Maximální výstupní teplota C vnitřní el. rozváděč 230 V / 50 Hz - vnější jednotka vzduch-voda 15 Pro instalaci tepelného čerpadla AWX DYNAMIC doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana Datový kabel - UC900 42, Plastová ochranná hadice - FPAS28 90,- 54 W40326 Plastový základ pro instalaci na zem (do země) pro AWX 08, 16 D 7 450,- 56 W40225 Ocelové konzole pro instalaci na zeď pro AWX 08, 16 D 7 340,- 55 W40228 Ocelové konzole pro instalaci na zeď pro AWX 08, 16 D - prodloužené 8 260,- 55 W40255 Odkapní vanička elektricky vyhřívaná pro AWX 08, 16 D 4 560,- 55 W40114 Připojovací flexibilní hadice DN32 pro AWX 08, 16 D - pryž 2 800,- 55 W40352 Připojovací flexibilní hadice DN32 pro AWX 08, 16 D - nerez 3 850,- 55 W40349 Kryt připojovacích armatur AWX 08 D 1 770,- 56 W40350 Kryt připojovacích armatur AWX 16 D 1 910,- 56 W40393 Ochranná mřížka výparníku AWX 08 D 4 970,- 56 W40394 Ochranná mřížka výparníku AWX 16 D 5 410,- 56 W40360 Oběhové čerpadlo UPM3 FLEX AS pro AWX 08 D 4 500,- 61 W40366 Oběhové čerpadlo Stratos PARA 25/1-8 pro AWX 16 D ,- 61 W40380 Čidlo venkovní teploty - Dynamic 610, Trojcestný přepínací ventil HONEYWELL pro AWX 08 D 990, Trojcestný přepínací ventil ESBE VRG 231-5/4" pro AWX 16 D 1 410, Servopohon pro trojcestný přepínací ventil HONEYWELL pro AWX 08 D 1 360, Servopohon ARA 645 pro trojcestný přepínací ventil ESBE pro AWX 16 D 3 650,- 62

16 vzduch-voda Tepelná čerpadla vzduch-voda AWX ARCTIC 6 až 14 kw, kompaktní pro venkovní instalaci Tepelné čerpadlo vzduch-voda AWX ARCTIC je zjednodušenou variantou modelu Comfort (viz následující nabídka). Hlavním rozdílem je absence vnitřní řídicí jednotky. Řídicí systém a elektroinstalace tepelného čerpadla jsou umístěny přímo v tepelném čerpadle. Pro ovládání tepelného čerpadla a sledování jeho provozních stavů pak slouží jednoduchý ovládací panel typu Room-manager. Tepelné čerpadlo AWX ARCTIC je určeno především pro instalaci ke stávajícím zdrojům tepla, např. plynovému kotli nebo elektrokotli, kde přebírá funkci hlavního zdroje tepla. Stávající zdroj je pak využit pouze jako bivalentní nebo záložní. 16 Tepelná čerpadla vzduch-voda AWX ARCTIC jsou rovněž jako předchozí modely kompaktní zařízení určená k instalaci vně vytápěného objektu. Celá konstrukce zařízení je vyrobena z nerezavějící oceli s povrchovými úpravami pro venkovní prostředí. Vlastní kompresorová část je dokonale zvukově a tepelně izolována, aby byl zajištěn bezproblémový chod zařízení a jeho dlouhá životnost. Díky akustické izolaci a tichému ventilátoru patří i tato tepelná čerpadla k nejtišším tepelným čerpadlům ve své kategorii. Tepelná čerpadla AWX ARCTIC Vám nabízíme v modelové řadě 06 / 08 / 10 / 14 s odpovídajícími topnými výkony. K hlavním výhodám těchto zařízení patří rychlá, jednoduchá montáž a nízké investiční náklady. Zařízení se dodává s úplnou náplní chladiva, plně funkčně odzkoušené a připravené k provozu. Součástí dodávky je ovládací panel, který se instaluje uvnitř vytápěného objektu a umožňuje nastavení základních parametrů tepelného čerpadla, funkcí pro vytápění a přípravu teplé vody, sledování provozních stavů. Další možnosti ovládání jsou prostřednictvím počítače nebo Internetu. Zařízení se standardně dodává bez propojovacích vedení! Tepelné čerpadlo AWX ARCTIC: Kompresor Copeland Scroll, ekologické chladivo R404A. Kompresor Copeland Scroll se servisními Rotalockventily, akusticky izolován speciálním krytem. Softstartér kompresoru pro omezení proudových nárazů. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu pro tlumení chvění. Velmi tichý ventilátor s lopatkami ve tvaru sovích křídel. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu při odtávání námrazy. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Funkce pro dva topné okruhy, řízení prostorovým termostatem nebo jiným signálem ON/OFF. Výstup pro připojení sekundárního cirkulačního čerpadla, výstupy pro řízení cirk.čerpadel topných okruhů. Vstup pro řízení provozu a blokování činnosti signálem HDO. Výstup pro připojení třícestného přepínacího ventilu topení/ohřev vody. Programovatelné funkce pro přípravu teplé vody. Dohřev teplé vody bivalentním zdrojem tepla nebo externí topnou spirálou. Programovatelný výstup pro řízení-spínání bivalentního nebo záložního zdroje tepla. Možnost připojení pokojové jednotky Room-manager. Rozšířené možnosti ovládání a nastavení parametrů prostřednictvím počítače nebo Internetu.

17 Tepelná čerpadla vzduch-voda AWX ARCTIC Typ HP3AWX06A HP3AWX08A HP3AWX10A HP3AWX14A Objednací číslo W20113 W20114 W20115 W20116 Cena , , , ,- Třída energetické účinnosti W35/W55 A+ / A+ A+ / A+ A+ / A+ A+ / A+ Tepelný výkon/cop (A2/W35) kw 5,5/3,2 7,5/3,3 9,2/3,3 13,1/3,4 Rozměry šxhxv - vnější jednotka mm 1285x540x x540x1170 Celková hmotnost kg Napojení potrubí - sekundár vnější závit G 1" Rozsah teplot prim. Zdroje C -25 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 16 A C 16 A C 16 A C 20 A Pro instalaci tepelného čerpadla AWX ARCTIC doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana W30247 HBX PREMIUM ,- 7 - HBX mini - Hydrobox s ovládacím panelem HBX mini + Powerbox - Hydrobox bez ovládacího panelu Powerbox - elektrický rozváděč 7 240, Propojovací vedení pro tepelná čerpadla AWX ECONOMIC a AWX ARCTIC - 54 W40324 Plastový základ pro instalaci na zem (do země) pro AWX A 6 900,- 56 W40325 Plastový základ pro instalaci na zem (do země) pro AWX 14 A 8 230,- 56 W40229 Ocelové konzole pro instalaci na zeď pro AWX A 7 090,- 55 W40230 Ocelové konzole pro instalaci na zeď pro AWX A - prodloužené 7 820,- 55 W40254 Odkapní vanička elektricky vyhřívaná pro AWX A 4 180,- 55 W40256 Odkapní vanička elektricky vyhřívaná pro AWX 14 A 4 790,- 55 W40307 Připojovací flexibilní hadice DN25 pro AWX A - pryž 1 680,- 55 W40351 Připojovací flexibilní hadice DN25 pro AWX A - nerez 1 800,- 55 W40345 Kryt připojovacích armatur AWX A 2 020, Oběhové čerpadlo ALPHA 2L pro AWX 06 A 3 190, Oběhové čerpadlo ALPHA 2L pro AWX 08, 10 A 4 490,- 61 W40362 Oběhové čerpadlo Yonos PICO 25/1-8 pro AWX 14 A 5 010, Pokojový terminál Room-manager 3 020,- 57 W40105 Modul RSV302M pro řízení směšovacího ventilu 2 890,- 58 W40308 Modul RSV302B pro řízení ohřevu vody v bazénu 2 890,- 58 W40106 Čidlo venkovní teploty 610, Trojcestný přepínací ventil HONEYWELL pro AWX A 990, Trojcestný přepínací ventil ESBE VRG 231-5/4" pro AWX 14 A 1 410, Servopohon pro trojcestný přepínací ventil HONEYWELL pro AWX A 1 360, Servopohon ARA 645 pro trojcestný přepínací ventil ESBE pro AWX 14 A 3 650,- 62 vzduch-voda 17

18 vzduch-voda Tepelná čerpadla vzduch-voda AWX ARCTIC Comfort 6 až 14 kw, kompaktní pro venkovní instalaci s komfortním ovládáním Tepelná čerpadla AWX ARCTIC Comfort jsou určena pro komfortní vytápění jak novostaveb, tak pro instalaci ke stávajícím zdrojům tepla. Efektivní provoz až do venkovní teploty -25 C předurčuje tato čerpadla pro klimaticky chladnější oblasti. Design a prvotřídní vzhled se snoubí s celonerezovou konstrukcí, aby odolaly drsným vlivům venkovního prostředí. Kompresorová část je dokonale zvukově a tepelně izolována pro zajištění tichého chodu a funkčnosti po dlouhá léta. Snaze o dosažení co nejnižší hlučnosti byla podřízena i konstrukce ventilátoru s lopatkami ve tvaru sovích křídel. 18 Součástí dodávky je elektrický rozváděč Powerbox Comfort s velkým grafickým displejem, který podporuje širokou škálu zapojení různých hydraulických schémat a systémů. Instalace řídicího rozváděče umožňuje snadné elektrické připojení a uživatelsky velmi přívětivé ovládání tepelného čerpadla. Další možnosti ovládání a nastavení parametrů jsou prostřednictvím počítače, notebooku, tabletu, smartphonu atd. Každý uživatel má poté možnost sledovat a ovládat tepelné čerpadlo na dálku. Tepelná čerpadla AWX ARCTIC Comfort Vám nabízíme v modelové řadě 06 / 08 / 10 / 14 s odpovídajícími topnými výkony. K hlavním výhodám těchto zařízení patří rychlá a nenáročná montáž, což výrazně snižuje náklady na instalaci a celkovou investici. Zařízení se standardně dodává bez propojovacích vedení! Tepelné čerpadlo AWX ARCTIC Comfort: Kompresor Copeland Scroll, ekologické chladivo R404A. Softstartér kompresoru pro omezení proudových nárazů. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu pro tlumení chvění. Ultratichý ventilátor s lopatkami ve tvaru sovích křídel. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu při odtávání námrazy. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Řídicí a silový rozváděč s velkým grafickým displejem. Dostupnost všech parametrů tepelného čerpadla. Připojení hlavního elektrického přívodu. Připojení signálu HDO a řídicích signálů regulace. Silové výstupy pro připojení cirkulačních čerpadel. Silové výstupy pro připojení elektrických topných těles (max. 2 x 7,5 kw). Silový výstup pro elektrické topné těleso dohřevu teplé vody. Řízení dvou topných okruhů s časovými programy. Řízení jednoho směšovacího ventilu. Funkce pro přípravu teplé vody s časovými a teplotními programy. Součástí dodávky jsou tři teplotní sondy (topná voda, TV, směšování). Rozšířené možnosti ovládání a nastavení parametrů prostřednictvím chytrých technologií.

19 Tepelná čerpadla vzduch-voda AWX ARCTIC Comfort Typ HP3AWX06A3 HP3AWX08A3 HP3AWX10A3 HP3AWX14A3 Objednací číslo W20322 W20323 W20324 W20325 Cena , , , ,- Třída energetické účinnosti W35/W55 A+ / A+ A+ / A+ A+ / A+ A+ / A+ Tepelný výkon/cop (A2/W35) kw 5,5/3,2 7,5/3,3 9,2/3,3 13,1/3,4 Rozměry šxhxv - vnější jednotka mm 1285x540x x540x1170 vnitřní elektrický rozváděč mm 380x160x520 elková hmotnost kg Napojení potrubí - sekundár mm vnější závit G 1" Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 16 A C 16 A C 16 A C 20 A Pro instalaci tepelného čerpadla AWX ARCTIC Comfort doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana - Propojovací vedení pro tepelná čerpadla AWX ECONOMIC, AWX ARCTIC a AWX COOL - 54 W40324 Plastový základ pro instalaci na zem (do země) pro AWX A 6 900,- 56 W40325 Plastový základ pro instalaci na zem (do země) pro AWX 14 A 8 230,- 56 W40229 Ocelové konzole pro instalaci na zeď pro AWX A 7 090,- 55 W40230 Ocelové konzole pro instalaci na zeď pro AWX A - prodloužené 7 820,- 55 W40254 Odkapní vanička elektricky vyhřívaná pro AWX A 4 180,- 55 W40256 Odkapní vanička elektricky vyhřívaná pro AWX 14 A 4 790,- 55 W40307 Připojovací flexibilní hadice DN25 pro AWX A - pryž 1 680,- 55 W40351 Připojovací flexibilní hadice DN25 pro AWX A - nerez 1 800,- 55 W40345 Kryt připojovacích armatur AWX A 2 020, Oběhové čerpadlo ALPHA 2L pro AWX 06 A 3 190, Oběhové čerpadlo ALPHA 2L pro AWX 08, 10 A 4 490,- 61 W40362 Oběhové čerpadlo Yonos PICO 25/1-8 pro AWX 14 A 5 010, Pokojový terminál Room-manager 3 020,- 57 W40105 Modul RSV302M pro řízení směšovacího ventilu 2 890,- 58 W40308 Modul RSV302B pro řízení ohřevu vody v bazénu 2 890,- 58 W40106 Čidlo venkovní teploty 610, Trojcestný přepínací ventil HONEYWELL pro AWX A 990, Trojcestný přepínací ventil ESBE VRG 231-5/4" pro AWX 14 A 1 410, Servopohon pro trojcestný přepínací ventil HONEYWELL pro AWX A 1 360, Servopohon ARA 645 pro trojcestný přepínací ventil ESBE pro AWX 14 A 3 650,- 62 vzduch-voda 19

20 vzduch-voda 20 Tepelná čerpadla vzduch-voda AW SPLIT 6 až 18 kw, split systém Tepelné čerpadlo vzduch-voda split systém ve výkonové řadě 6 / 8 / 10 / 12 / 14 / 18 kw je použitelné pro všechny typy objektů. Z hlediska otopné soustavy je vhodné jak pro radiátory, tak pro podlahové nebo stěnové vytápění. Tepelné čerpadlo s označením HPAW představuje nejvýhodnější řešení, které doporučujeme všem zájemcům o vytápění tepelným čerpadlem. Charakterizuje ho jednoduchá instalace, příznivá cena a univerzální použití pro vytápění, klimatizaci, celoroční přípravu teplé vody, ohřev vody v bazénu. Tepelná čerpadla HPAW jsou za provozu velmi tichá. Zařízení se dodává ve dvou dílech (vnitřní a vnější jednotka), bez náplně chladiva R404A, jednotlivé díly jsou pro přepravu plněny dusíkem. Robustní skříň vnitřní jednotky je dokonale akusticky a tepelně izolována. Vnější jednotka obsahuje výparník tepelného čerpadla, expanzní ventil, ventilátory, konstrukce je z koroziodolných materiálů s povrchovou úpravou pro venkovní prostředí. Součástí standardní dodávky nejsou propojovací vedení mezi vnitřní a vnější jednotkou! Propojovací vedení je možné objednat v různých délkách jako příslušenství. Tepelné čerpadlo AW SPLIT: Kompresor Copeland Scroll se servisními Rotalockventily, akusticky izolován speciálním krytem. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Pružné hadice pro tlumení chvění ve vnitřním dílu. Ultratichý ventilátor(y) s lopatkami ve tvaru sovích křídel. Integrované cirkulační čerpadlo sekundárního okruhu. Integrovaný třícestný ventil pro funkci topení / přípravu teplé vody. Integrovaný elektrický kotel jako doplňkový nebo bivalentní zdroj tepla. Řídicí systém s komfortním ovládacím panelem řídí provoz celého vytápěcího systému. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. EEV - elektronický expanzní ventil. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Funkce pro řízení tří topných okruhů, funkce pro tři směšované okruhy. Funkce pro přípravu teplé vody s časovými a teplotními programy. Funkce regulace ohřevu vody v bazénu. Vstupy pro řízení provozu a blokování činnosti signálem HDO. Programovatelný univerzální výstup pro řízení doplňkového zdroje tepla. Možnost připojení pokojové jednotky pro ještě komfortnější ovládání. Možnost připojení k Internetu. Provedení SER s funkcí topení / aktivní chlazení.

21 Tepelná čerpadla vzduch-voda AW SPLIT Typ HP3AW06SE HP3AW08SE HP3AW10SE Objednací číslo W20223 W20224 W20225 Cena , , ,- Třída energetické účinnosti W35/W55 A+ / A+ A+ / A+ A+ / A+ Tepelný výkon/cop (A2/W35) kw 6,2/3,4 8,3/3,5 9,8/3,4 Rozměry šxhxv - vnitřní jednotka mm 580x600x vnější jednotka mm 950x1236x1260 Hmotnost - vnitřní jednotka kg vnější jednotka kg Napojení potrubí - primár mm 18x1/10x1 22x1/12x1 Napojení potrubí - sekundár mm 28x1/28x1/28x1 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 20 A C 25 A C 25 A Elektrokotel kw 9 13,5 13,5 vzduch-voda 21 Typ HP3AW12SE HP3AW14SE HP3AW18SE Objednací číslo W20226 W20227 W20228 Cena , , ,- Třída energetické účinnosti W35/W55 A+ / A+ A+ / A+ A+ / A+ Tepelný výkon/cop (A2/W35) kw 11,8/3,5 14,6/3,6 17,5/3,6 Rozměry šxhxv - vnitřní jednotka mm 580x600x vnější jednotka mm 800x1842x x2140x1295 Hmotnost - vnitřní jednotka kg vnější jednotka kg Napojení potrubí - primár mm 22x1/12x1 28x1/16x1 Napojení potrubí - sekundár mm 28x1/28x1/28x1 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 32 A C 40 A C 40 A Elektrokotel kw Pro instalaci tepelného čerpadla AW SPLIT doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana Propojovací vedení pro AW SPLIT SE - délka 10 m 4 950, Propojovací vedení pro AW SPLIT SE - délka 15 m 6 310, Propojovací vedení pro AW SPLIT SE - délka 20 m 7 700,- 54 W40353 Plastový základ pro instalaci výparníku pro AW SPLIT SE 8 300,- 56 W40354 Plastový základ pro instalaci výparníku pro AW SPLIT 12 SE 8 180,- 56 W40355 Plastový základ pro instalaci výparníku pro AW SPLIT 14, 18 SE 8 560, Pokojový terminál Room-manager 3 020,- 57 W40106 Čidlo venkovní teploty 610,- 57

22 vzduch-voda 22 Tepelná čerpadla vzduch-voda AW SPLIT s chlazením Typ HP3AW06SER HP3AW08SER HP3AW10SER Objednací číslo W20229 W20230 W20231 Cena , , ,- Třída energetické účinnosti W35/W55 A+ / A+ A+ / A+ A+ / A+ Tepelný výkon/cop (A2/W35) kw 6,2/3,4 8,3/3,5 9,8/3,4 Chladicí výkon/eer (A35/W18) kw 5,3/2,1 7,4/2,3 9,2/2,4 Chladicí výkon/eer (A35/W7) kw 4,6/2,0 6,5/2,2 8,0/2,2 Rozměry šxhxv - vnitřní jednotka mm 580x600x vnější jednotka mm 950x1236x1260 Hmotnost - vnitřní jednotka kg vnější jednotka kg Napojení potrubí - primár mm 18x1/10x1 22x1/12x1 Napojení potrubí - sekundár mm 28x1/28x1/28x1 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Minimální výstupní teplota C 6 Jištění hlavního přívodu C 20 A C 25 A C 25 A Elektrokotel kw 9 13,5 13,5 Typ HP3AW12SER HP3AW14SER HP3AW18SER Objednací číslo W20232 W20233 W20234 Cena , , ,- Třída energetické účinnosti W35/W55 A+ / A+ A+ / A+ A+ / A+ Tepelný výkon/cop (A2/W35) kw 11,8/3,0 14,6/3,0 17,5/3,1 Chladicí výkon/eer (A35/W18) kw 10,7/2,4 13,2/2,3 15,9/2,5 Chladicí výkon/eer (A35/W7) kw 9,5/2,3 11,6/2,2 13,9/2,4 Rozměry šxhxv - vnitřní jednotka mm 580x600x vnější jednotka mm 800x1842x x2140x1295 Hmotnost - vnitřní jednotka kg vnější jednotka kg Napojení potrubí - primár mm 22x1/12x1 28x1/16x1 Napojení potrubí - sekundár mm 28x1/28x1/28x1 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Minimální výstupní teplota C 6 Jištění hlavního přívodu C 32 A C 40 A C 40 A Elektrokotel kw

23 vzduch-voda 23

24 vzduch-voda Tepelná čerpadla vzduch-voda AW SPLIT 22 až 36 kw, split systém Tepelné čerpadlo vzduch-voda split systém ve výkonové řadě 22 / 30 / 36 kw je použitelné pro všechny typy objektů. Z hlediska otopné soustavy je vhodné jak pro radiátory, tak pro podlahové nebo stěnové vytápění. Tepelné čerpadlo s označením HPAW představuje nejvýhodnější řešení, které doporučujeme všem zájemcům o vytápění tepelným čerpadlem. Charakterizuje ho jednoduchá instalace, příznivá cena a univerzální použití pro vytápění, klimatizaci, celoroční přípravu teplé vody, ohřev vody v bazénech. 24 Zařízení se dodává ve třech dílech (vnitřní a vnější jednotky), bez náplně chladiva R404A, jednotlivé díly jsou pro přepravu plněny dusíkem. Robustní skříň vnitřní jednotky je dokonale akusticky a tepelně izolována. Vnější jednotky obsahují výparníky tepelného čerpadla, expanzní ventily, ventilátory, konstrukce je z koroziodolných materiálů s povrchovou úpravou pro venkovní prostředí. Součástí standardní dodávky nejsou propojovací vedení mezi vnitřní jednotkou a vnějšími jednotkami! Propojovací vedení je možné objednat v různých délkách jako příslušenství. Tepelné čerpadlo AW SPLIT: Kompresor Copeland Scroll se servisními Rotalock-ventily, akusticky izolován speciálním krytem. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. EEV - elektronický expanzní ventil. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Pružné hadice pro tlumení chvění ve vnitřním dílu. Ultratiché ventilátory s lopatkami ve tvaru sovích křídel. Řídicí systém s komfortním ovládacím panelem řídí provoz celého vytápěcího systému. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Vstupy pro řízení provozu a blokování činnosti signálem HDO. Výstup pro připojení třícestného ventilu pro funkci topení / přípravu teplé vody. Řízení tří topných okruhů, funkce pro tři směšované okruhy. Funkce pro přípravu teplé vody s časovými a teplotními programy. Funkce regulace ohřevu vody v bazénu (bazénech - ideální pro aquaparky). Programovatelné řízení elektrického kotle nebo jiného doplňkového zdroje tepla. Možnost připojení pokojové jednotky pro ještě komfortnější ovládání. Možnost připojení k Internetu. Provedení SBR s funkcí topení / aktivní chlazení.
