LCD monitor PŘED POUŽÍVÁNÍM PŘÍSTROJE SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD K POUŽITÍ A USCHOVEJTE JEJ PRO PŘÍPAD POTŘEBY. L1719S/L1719SP L1919S/L1919SP

Transkript

1 LCD monitor Návod k POUŽITÍ PŘED POUŽÍVÁNÍM PŘÍSTROJE SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD K POUŽITÍ A USCHOVEJTE JEJ PRO PŘÍPAD POTŘEBY. CZ L1719S/L1719SP L1919S/L1919SP

2 Obsah Důležitá bezpečnostní upozornění Připojení monitoru Funkce ovládacího panelu Nastavení ovládacích prvků OSD nabídky (On Screen Display) Výběr a nastavení parametrů v OSD nabídce Odstraňování problémů Specifikace - 17palcový monitor Specifikace - 19palcový monitor Specifikace Jak nainstalovat držák pro upevnění na stěnu odpovídající normě VESA....20

3 Důležitá bezpečnostní upozornění Tento přístroj byl navržen a vyroben tak, aby byl bezpečný; při nesprávném použití však hrozí nebezpečí úrazu elektrickým proudem nebo vzniku požáru. Aby byla zajištěna správná funkčnost všech bezpečnostních prvků, které tento přístroj zahrnuje, dodržujte základní pravidla pro jeho instalaci, používání a servis. Bezpečnost Používejte výhradně napájecí kabel dodávaný s monitorem. Pokud používáte jiný napájecí kabel, ujistěte se, že je schválen příslušnými státními normami (pokud nebyl dodán dodavatelem). Pokud dojde k jakémukoliv poškození napájecího kabelu, požádejte, prosím, výrobce nebo nejbližší autorizované servisní středisko o jeho výměnu. Napájecí kabel se používá jako hlavní prostředek pro odpojení monitoru od napájení. Zajistěte, aby byla síťová zásuvka po instalaci monitoru snadno dostupná. Pro napájení monitoru používejte pouze zdroj napájení, který odpovídá specifikacím uvedeným v této příručce nebo na monitoru. Pokud si nejste jisti, jaké napětí máte ve vaší domácnosti, obraťte se na vašeho prodejce. Přetížené síťové zásuvky a prodlužovací kabely jsou nebezpečné. Totéž platí pro roztřepené napájecí kabely a poškozené zástrčky. V takových situacích může hrozit nebezpečí zasažení elektrickým proudem nebo požáru. Se žádostí o výměnu se obraťte na servisního technika. Neodstraňujte kryt monitoru. Uvnitř monitoru nejsou žádné komponenty, které byste mohli sami opravit. Uvnitř monitoru jsou místa s nebezpečným vysokým napětím, a to i po vypnutí napájení. Pokud monitor nepracuje správně, obraťte se na svého prodejce. Abyste zabránili zranění osob: Nepokládejte monitor na šikmou poličku, pokud není správně zabezpečena. Používejte výhradně stojan doporučený výrobcem. Aby zabránili vzniku požáru nebo jiného nebezpečí: Pokud na delší dobu opustíte místnost, vždy monitor VYPNĚTE. Při odchodu z domu nikdy nenechávejte monitor ZAPNUTÝ. Nedovolte dětem, aby do otvorů v krytu monitoru vkládaly jakékoliv předměty. Na některých komponentech uvnitř monitoru se vyskytuje nebezpečné vysoké napětí. Nepoužívejte příslušenství, které není určeno pro váš monitor. Během bouřky nebo v případě, že nebudete monitor delší dobu používat, vytáhněte napájecí kabel monitoru ze síťové zásuvky.

4 Důležitá bezpečnostní upozornění Instalace Na napájecím kabelu nesmí ležet žádné předměty. Nestavte monitor do míst, kde by mohlo dojít k poškození napájecího kabelu. Nepoužívejte tento monitor v blízkosti vody, například blízko vany, umývadla, kuchyňského dřezu, v prádelně, ve vlhkém sklepení nebo v blízkosti bazénu. V krytu monitoru jsou ventilační otvory, které slouží k odvodu tepla během provozu monitoru. Dojde-li k zablokování těchto otvorů, může nárůst tepla uvnitř monitoru způsobit poruchu jeho funkce, která se může projevit vznikem požáru. Proto NIKDY: Nezakrývejte spodní ventilační otvory umístěním monitoru na postel, pohovku, pléd atd. Nestavte monitor do uzavřeného prostoru, aniž byste zajistili správnou ventilaci. Nezakrývejte otvory tkaninami nebo podobnými materiály. Nestavte monitor do blízkosti topných těles nebo nad topná tělesa nebo zdroje tepla. Nedotýkejte se povrchu aktivního maticového LCD displeje tvrdými předměty. Mohlo by dojít k nevratnému poškrábání, poškození nebo zničení aktivního maticového LCD displeje. Nedotýkejte se LCD displeje příliš dlouho prstem. Mohlo by dojít ke vzniku stálého obrazu. Některé vadné obrazové body se mohou na obrazovce zobrazovat jako červené, zelené nebo modré tečky. Tento jev však nemá žádný vliv na správnou funkci monitoru. Pokud je to možné, používejte doporučené rozlišení LCD displeje, které zajistí nejlepší kvalitu obrazu. Pokud používáte nižší rozlišení, obraz se může jevit nevyváženě. To je však charakteristická vlastnost LCD displejů s pevným rozlišením. Čištění Před čištěním přední plochy obrazovky monitoru odpojte monitor od zdroje napájení. Používejte mírně navlhčený (nikoliv mokrý) hadřík. Při čištění obrazovky monitoru nepoužívejte žádný aerosolový prostředek, protože nadměrné použití spreje může mít za následek úraz elektrickým proudem. Opakované zabalení Krabici a obalové materiály nevyhazujte. Představují ideální prostředek pro přepravu monitoru. Při přepravě monitoru na jiné místo jej zabalte do původního obalového materiálu. Likvidace Zářivková lampa, použitá v tomto výrobku, obsahuje malé množství rtuti. Nevyhazujte tento výrobek do běžného domovního odpadu. Likvidace tohoto výrobku musí být provedena v souladu s předpisy a omezeními, vydanými vašimi místními úřady a orgány.

5 Připojení monitoru Před uvedením monitoru do provozu zkontrolujte, zda je vypnuto napájení monitoru, počítačového systému a ostatních připojených zařízení. Připojení podstavce 1. Umístěte monitor obrazovkou dolů na měkkou tkaninu. 2. Pohybem ve směru šipky připevněte k monitoru těleso podstavce - viz obrázek. Zasuňte jej tak, abyste uslyšeli zacvaknutí. Těleso podstavce 3. Pohybem ve směru šipky připevněte k tělesu podstavce základnu podstavce (čelní, zadní). 4. Jakmile je monitor sestaven, opatrně jej postavte a obraťte čelem k sobě. Těleso podstavce Základna podstavce Důležité Obrázek ukazuje sestavení obecného modelu displeje. Váš monitor se může od monitoru zobrazeného na obrázku lišit. Po upevnění základny podstavce se ji nepokoušejte oddělit. Nepřenášejte monitor vzhůru nohama tak, že jej budete držet pouze za základnu podstavce. Monitor může spadnout a poškodit se, nebo si můžete přivodit zranění nohou.

6 Připojení monitoru Před uvedením monitoru do provozu zkontrolujte, zda je vypnuto napájení monitoru, počítačového systému a ostatních připojených zařízení. Umístění monitoru 1. Polohu obrazovky monitoru si můžete upravit pro dosažení maximálního pohodlí. Rozsah naklápění: -5 ~20 Varování: Při nastavování úhlu obrazovky nestrkejte prsty mezi hlavu monitoru a těleso podstavce. Mohli byste si poranit prst (prsty). Ergonomie Pro zachování správné ergonomické a pohodlné polohy pro sledování displeje se doporučuje, aby náklon přední plochy displeje nebyl větší než 5 stupňů.

7 Připojení monitoru Používání počítače 1. Umístěte monitor na příhodné, dobře odvětrávané místo v blízkosti svého počítače. 2. Zapojte signálový (datový) kabel. Po připojení kabelu zajistěte spojení dotažením přítlačných šroubků Síťový napájecí kabel zapojte do vhodné, snadno přístupné síťové zásuvky v blízkosti monitoru. 2 Napájecí Signálový kabel kabel Liší se podle modelu. POZNÁMKA Toto je zjednodušený nákres pohledu zezadu. Tento pohled zezadu představuje obecný model monitoru; váš monitor se může od uvedeného pohledu lišit. Typ s připojením do zásuvky na stěně Typ s připojením do zásuvky v PC Adaptér pro počítač Mac Pokud jste vlastníkem počítače Apple Macintosh, musíte použít samostatný zástrčkový adaptér pro konverzi 15pinového konektoru D-sub VGA s vysokou hustotou (3 řady) na dodávaném kabelu na 15pinový konektor se 2 řadami. 4. Chcete-li zapnout napájení displeje, stiskněte tlačítko na čelním panelu. Po zapnutí monitoru se automaticky provede funkce Self Image Setting Function (Automatické nastavení obrazu). (Pouze analogový režim) POZNÁMKA Funkce Self Image Setting Function (Automatické nastavení obrazu)? Tato funkce provede za uživatele optimální nastavení monitoru. Během prvního připojení monitoru tato funkce automaticky nastaví optimální parametry monitoru pro jednotlivé vstupní signály. Budete-li chtít monitor nastavit během provozu, nebo budete-li chtít tuto funkci spustit ručně, stiskněte tlačítko AUTO/SET na předním panelu monitoru. V opačném případě můžete použít možnost Factory reset v OSD nabídce. Uvědomte si však, že tato možnost inicializuje všechny položky nabídky s výjimkou položky Language.

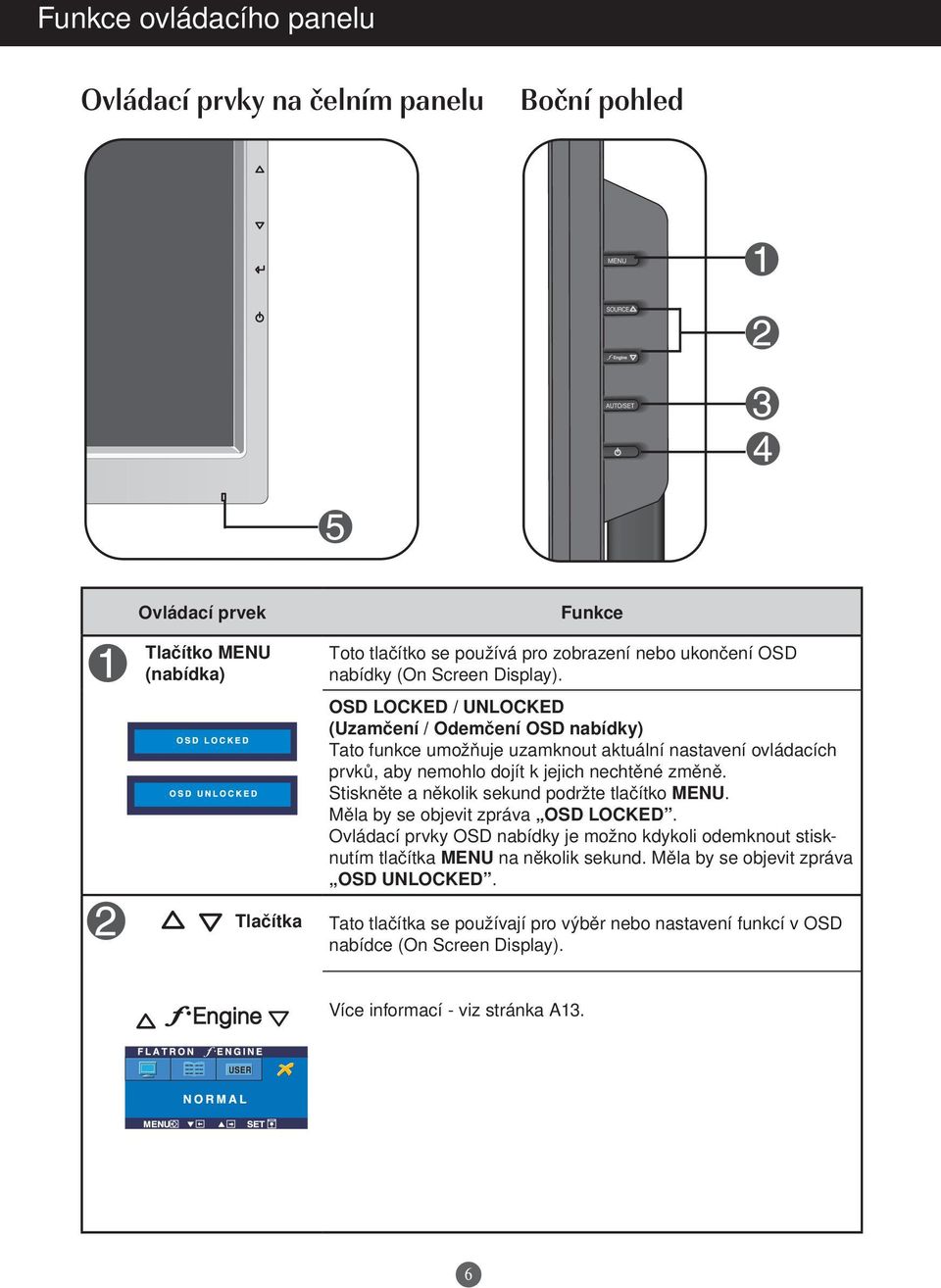

8 Funkce ovládacího panelu Ovládací prvky na čelním panelu Boční pohled Ovládací prvek Funkce Tlačítko MENU (nabídka) Tlačítka Toto tlačítko se používá pro zobrazení nebo ukončení OSD nabídky (On Screen Display). OSD LOCKED / UNLOCKED (Uzamčení / Odemčení OSD nabídky) Tato funkce umožňuje uzamknout aktuální nastavení ovládacích prvků, aby nemohlo dojít k jejich nechtěné změně. Stiskněte a několik sekund podržte tlačítko MENU. Měla by se objevit zpráva OSD LOCKED. Ovládací prvky OSD nabídky je možno kdykoli odemknout stisknutím tlačítka MENU na několik sekund. Měla by se objevit zpráva OSD UNLOCKED. Tato tlačítka se používají pro výběr nebo nastavení funkcí v OSD nabídce (On Screen Display). Více informací - viz stránka A13.

9 Funkce ovládacího panelu Ovládací prvek Tlačítko AUTO/SET (Automaticky /Nastavit) Funkce Toto tlačítko se používá pro vložení výběru v OSD nabídce. AUTO IMAGE ADJUSTMENT (Automatické nastavení obrazu) Při nastavování parametrů displeje vždy stiskněte tlačítko AUTO/SET předtím, než vstoupíte do OSD nabídky (On Screen Display). Tak se automaticky nastaví obraz na displeji na ideální nastavení pro aktuální hodnotu rozlišení obrazovky (režim displeje). Nejlepší režim displeje je: 17palcový monitor: 1280 x palcový monitor: 1280 x 1024 Tlačítko Power (Napájení) Toto tlačítko se používá pro zapnutí nebo vypnutí monitoru. Indikátor Power (Napájení) Tento indikátor se rozsvítí zeleně, pokud monitor pracuje normálně (režim zapnutí - ON). Pokud je monitor v režimu spánku (úsporný režim), změní se barva tohoto indikátoru na jantarovou.

10 Nastavení ovládacích prvků OSD nabídky (On Screen Display) Úprava nastavení obrazovky Úprava nastavení velikosti a polohy obrazu a provozních parametrů monitoru je díky systému ovládacích prvků v OSD nabídce (On Screen Display) snadná a rychlá. Pro obeznámení s použitím ovládacích prvků je v další části uveden krátký příklad. Následující část je ukázkou dostupných možností úpravy nastavení a výběrů, které můžete provádět prostřednictvím OSD nabídky. POZNÁMKA Před prováděním jakéhokoliv nastavování obrazu počkejte alespoň 30 minut, než se monitor stabilizuje. Při úpravě nastavení pomocí OSD nabídky postupujte takto: 1 Stiskněte tlačítko MENU, aby se zobrazila hlavní OSD nabídka. 2 Pro získání přístupu k ovládacímu prvku použijte tlačítko nebo. Jakmile se zvýrazní požadovaná ikona, stiskněte tlačítko AUTO/SET. 3 Pro nastavení obrazu na požadovanou úroveň používejte tlačítka /. Pro výběr ostatních položek vedlejších nabídek používejte tlačítko AUTO/SET. 4 Jedenkrát stiskněte tlačítko MENU pro návrat do hlavní nabídky pro výběr jiné funkce. Dvakrát stiskněte tlačítko MENU pro opuštění nabídky na obrazovce (OSD).

11 Výběr a nastavení parametrů v OSD nabídce V následující tabulce jsou uvedeny všechny OSD nabídky pro ovládání, přizpůsobování a nastavování parametrů monitoru. Hlavní nabídka Vedlejší nabídka Odkaz PICTURE (Obraz) COLOR (Barva) POSITION (Poloha) TRACKING (Synchronizace) SETUP (Nastavení) FLATRON F-ENGINE : Lze nastavit BRIGHTNESS (Jas) Pro nastavení jasu, kontrastu CONTRAST (Kontrast) a parametru gamma korekce GAMMA (Korekce gama) obrazovky. PRESET (Předvolba) RED (Červená) GREEN (Zelená) BLUE (Modrá) 6500K 9300K Pro přizpůsobení barvy obrazovky. HORIZONTAL (Vodorovná) Pro nastavení polohy obrazu. VERTICAL (Svislá) CLOCK (Časování) Pro zlepšení čistoty, stability PHASE (Fáze) a ostrosti obrazu. Sharpness (Ostrost) LANGUAGE (Jazyk) OSD POSITION HORIZONTAL (Poloha/umístění nabídky VERTICAL (Vodorovná) OSD) (Svislá) WHITE BALANCE (Vyvážení bílé barvy) POWER INDICATOR (Indikátor napájení) FACTORY RESET (Reset na tovární hodnoty) Pro přizpůsobení displeje uživatelskému provoznímu prostředí. MOVIE / TEXT (Film/Text) Pro výběr nebo přizpůsobení USER (Uživatel) požadovaných parametrů NORMAL (Normální) obrazu. POZNÁMKA Pořadí ikon se může v závislosti na modelu lišit (A9~A13).

12 Výběr a nastavení parametrů v OSD nabídce Seznámili jste se s postupem výběru a nastavení položek pomocí systému OSD nabídek.v další části této příručky jsou uvedeny ikony, názvy ikon a popisy ikon pro všechny položky zobrazené v nabídce. Stiskněte tlačítko MENU - zobrazí se hlavní OSD nabídka. Název nabídky Ikony vedlejší nabídky Rada k tlačítku : Ukončit : Nastavit (Snížení/Zvýšení) : Vložit : Vybrat jinou vedlejší nabídku POZNÁMKA Jazyky OSD nabídky monitoru se mohou lišit od jazyků uvedených v této příručce. 10

13 Výběr a nastavení parametrů v OSD nabídce Hlavní nabídka Vedlejší nabídka Popis PICTURE (Obraz) MENU: Ukončit : Snížit : Zvýšit SET (Nastavení): Vybrat jinou vedlejší nabídku COLOR (Barva) MENU: Ukončit : Snížit : Zvýšit SET (Nastavení): Vybrat jinou vedlejší nabídku BRIGHTNESS (Jas) CONTRAST (Kontrast) GAMMA (Korekce gama) PRESET (Předvolba) RED (Červená) GREEN (Zelená) BLUE (Modrá) Pro nastavení jasu obrazovky. Pro nastavení kontrastu obrazovky. Nastavení vaší vlastní hodnoty gamma: -50/0/50 Při vysokých hodnotách korekce gama se zvyšuje podíl bílé barvy v obrazu, zatímco při nízkých hodnotách korekce gama se zobrazuje obraz s vysokým kontrastem. Vyberte barvu obrazovky. 6500K: Mírně načervenalá bílá barva. 9300K: Bílá s jemným modrým nádechem. Nastavení vašich vlastních úrovní červené barvy. Nastavení vašich vlastních úrovní zelené barvy. Nastavení vašich vlastních úrovní modré barvy. POSITION (Poloha) HORIZONTAL (Vodorovná) VERTICAL (Svislá) Pro posunutí obrazu vlevo nebo vpravo. Pro posunutí obrazu nahoru nebo dolů. MENU: Ukončit : Snížit : Zvýšit SET (Nastavení): Vybrat jinou vedlejší nabídku 11

14 Výběr a nastavení parametrů v OSD nabídce Hlavní nabídka Vedlejší nabídka Popis TRACKING (Synchronizace) CLOCK (Časování) PHASE (Fáze) Pro minimalizaci svislých čar nebo pruhů, které se zobrazují na pozadí obrazovky. Mění rovněž vodorovnou velikost obrazu. Pro nastavení ostrosti obrazu. Tato položka umožňuje odstranění případného vodorovného šumu a projasnění nebo zaostření zobrazení znaků. MENU: Ukončit : Snížit : Zvýšit SET (Nastavení): Vybrat jinou vedlejší nabídku SETUP (Nastavení) LANGUAGE (Jazyk) OSD POSITION (Poloha OSD nabídky) WHITE BALANCE (Vyvážení bílé barvy) Pro volbu jazyka, v němž se budou zobrazovat názvy ovládacích prvků. Pro nastavení polohy okna OSD nabídky na obrazovce. Pokud je výstup grafické karty odlišný od požadovaných specifikací, může se kvalita barev zhoršit v důsledku zkreslení video signálu. Při použití této funkce se nastaví úroveň signálu tak, aby odpovídala standardní výstupní úrovni grafické karty a aby bylo dosaženo optimálního obrazu. Aktivujte tuto funkci v případě, že se na obrazovce zobrazuje černá a bílá barva. MENU: Ukončit : Snížit : Zvýšit SET (Nastavení): Vybrat jinou vedlejší nabídku POWER INDICATOR (Indikátor napájení) FACTORY RESET (Reset na tovární hodnoty) Tato funkce se používá k nastavení indikátoru zapnutí na čelní straně monitoru na ON (Zapnuto) nebo OFF (Vypnuto). Nastavíte-li hodnotu OFF (Vypnuto), indikátor zhasne. Nastavíte-li hodnotu ON (Zapnuto), indikátor napájení se automaticky rozsvítí. Tato funkce obnoví všechna výchozí nastavení s výjimkou položky LANGUAGE. Stiskněte tlačítko pro okamžité provedení resetu. Pokud se ani poté kvalita obrazu nezlepší, obnovte výchozí tovární nastavení monitoru. Jestliže je to nutné, znovu spusťte funkci po vyvážení bílé barvy. Tato funkce je k dispozici pouze tehdy, když je na vstupu analogový signál. 12

15 Výběr a nastavení parametrů v OSD nabídce Obrazovka OSD nabídky se zobrazí po stisknutí tlačítka straně monitoru. Název nabídky na pravé ikony Název vedlejší nabídky FLATRON F-ENGINE Po provedení funkce F-ENGINE se na obrazovce zobrazí dva barevné tóny (viz níže). Upravený obraz se objeví na levé straně a původní obraz vpravo. Pomocí tlačítka SET vyberete upravený obraz. Obrazovka po úpravě Obrazovka bez úpravy Hlavní nabídka Vedlejší nabídka Popis MOVIE (Film) TEXT (Text) Tato funkce umožňuje snadno zvolit nejlepší požadované parametry obrazu, optimalizované podle prostředí (okolní osvětlení, typ obrazu a podobně). MOVIE (Film): Pro projekci pohyblivých videosekvencí nebo filmů. TEXT (Text): Pro zobrazení textu na obrazovce (zpracování textu atd.). Pro nastavení funkce vedlejší nabídky USER (Uživatel) stiskněte tlačítko SET. User (Uživatel): Umožňuje manuálně nastavit jas, ACE nebo RCM. Nastavenou hodnotu můžete uložit nebo obnovit i při použití odlišného nastavení prostředí. - (Jas): Pro nastavení jasu obrazovky. - ACE (Adaptive Clarity Enhancer): Tato funkce umožňuje výběr režimu průzračnosti obrazu. - rcm (Real Color Management): Tato funkce umožňuje výběr režimu barvy obrazu. USER (Uživatel) Není aplikována Zvýraznění zelené barvy Pleťový tón Zvýraznění barvy Pomocí tlačítka SET vyberte vedlejší nabídku (Uložit) a pomocí tlačítek uložte hodnotu YES (Ano). NORMAL (Normální) Toto nastavení představuje normální provozní podmínky. 13

16 Odstraňování problémů Předtím, než zavoláte do servisu, prosím, proveďte následující kontroly. Nezobrazuje se žádný obraz. Je připojen napájecí kabel monitoru? Svítí indikátor napájení? Je zapnuto napájení a svítí indikátor napájení modře nebo zeleně? Svítí indikátor napájení jantarovou barvou? Zobrazuje se na obrazovce zpráva OUT OF RANGE (Mimo rozsah)? Zobrazuje se na obrazovce zpráva CHECK SIGNAL CABLE (Zkontrolujte signálový kabel)? Zkontrolujte, zda je napájecí kabel správně připojený do síťové zásuvky. Stiskněte tlačítko Power. Nastavte jas a kontrast. Pokud je monitor v režimu úspory energie, zkuste obnovit obraz posunutím myši nebo stiskem nějakého tlačítka. Zkuste zapnout počítač. Tato zpráva se zobrazuje tehdy, když signál z PC (grafická karta) leží mimo horizontální nebo vertikální frekvenční rozsah monitoru. Přečtěte si informace v části Specifikace v této příručce a znovu monitor zkonfigurujte. Tato zpráva se zobrazuje tehdy, když není mezi PC a monitorem připojen signálový kabel. Zkontrolujte signálový kabel a zkuste to znovu. Zobrazuje se na obrazovce zpráva OSD LOCKED (OSD nabídka uzamčena)? Zobrazuje se po stisku tlačítka MENU zpráva OSD LOCKED (OSD nabídka uzamčena)? Aktuální nastavení ovládacích prvků můžete zabezpečit tak, aby je nikdo nemohl neúmyslně změnit. Ovládací prvky OSD nabídky můžete kdykoliv na několik sekund odemknout stiskem tlačítka MENU: měla by se zobrazit zpráva OSD UNLOCKED (Nabídka odemčena). 14

17 Odstraňování problémů Obraz není zobrazen správně. Nesprávná poloha (umístění) obrazu. Na pozadí obrazovky se zobrazují svislé čáry nebo pruhy. V obrazu se objevuje vodorovný šum nebo se nečistě zobrazují znaky. Obraz je jednobarevný nebo není normální. Obrazovka bliká. Stiskněte tlačítko AUTO/SET pro automatické nastavení ideálních parametrů displeje. Pokud nejste s výsledkem spokojeni, můžete upravit polohu obrazu pomocí ikony H position a V position v OSD nabídce. V nabídce Start ve Windows postupně vyberte položky Ovládací panely Zobrazení Nastavení a podívejte se, zda nebyla změněna frekvence nebo rozlišení. Pokud ano, proveďte nové nastavení své grafické karty na doporučené rozlišení. Stiskněte tlačítko AUTO/SET pro automatické nastavení ideálních parametrů displeje. Pokud nejste s výsledkem spokojeni, můžete minimalizovat svislé čáry nebo pruhy pomocí ikony CLOCK v OSD nabídce. Stiskněte tlačítko AUTO/SET pro automatické nastavení ideálních parametrů displeje. Pokud nejste s výsledkem spokojeni, můžete minimalizovat vodorovné čáry pomocí ikony PHASE v OSD nabídce. V nabídce Start ve Windows postupně vyberte položky Ovládací panely Displej Nastavení a nastavte doporučené rozlišení nebo ideální parametry monitoru. Nastavte kvalitu barev na více než 24 bitů (true color). Zkontrolujte, zda je správně připojen signálový kabel a v případě potřeby jej utáhněte šroubovákem. Zkontrolujte, zda je grafická karta správně usazena ve svém slotu. Nastavte kvalitu barev na více než 24 bitů (true color) v okně Ovládací panely - Nastavení. Zkontrolujte, zda je obrazovka nastavena do prokládaného režimu, a pokud ano, změňte rozlišení na doporučené hodnoty. Zkontrolujte, zda má napájecí napětí dostatečně vysokou hodnotu - musí mít tyto parametry: AC (stříd.) V, 50/60 Hz. 15

18 Odstraňování problémů Nainstalovali jste ovladač monitoru? Nainstalovali jste ovladač monitoru? Zobrazuje se zpráva Unrecognized monitor, Plug&Play (VESA DDC) monitor found (Neznámý typ monitoru, nalezen monitor Plug&Play (VESA DDC)? Nezapomeňte nainstalovat ovladač monitoru z CD (nebo diskety) s ovladačem monitoru, které je součástí příslušenství monitoru. Nebo můžete tento ovladač stáhnout z naší webové stránky: Zkontrolujte, zda vaše grafická karta podporuje funkci Plug&Play. 16

19 Specifikace 17palcový monitor Displej Synch. vstup 17palcový (43,2 cm) plochý panel s aktivní maticí TFT LCD Antireflexní povrchová úprava Viditelná úhlopříčka 17 palců Rozteč obrazových bodů 0,264 mm Horizontální frekvence Vertikální frekvence Vstupní formát khz (Automaticky) Hz (Automaticky) Oddělený TTL SOG (Sync On Green - Synchronizace na zelené) Obrazový vstup Signálový vstup Konektor D-Sub 15 pinů Vstupní formát RGB Analogový (0,7 Vš-š/75 ohmů) Rozlišení Maximální VESA 1280 x 1024 při 75 Hz Doporučené VESA 1280 x 1024 při 60 Hz Plug&Play DDC 2B Příkon Režim zapnuto (ON) 33 W Režim spánku (Sleep) 1 W Režim vypnuto (OFF) 1 W Rozměry S podstavcem a hmotnost Šířka 36,40 cm Výška 37,80 cm Hloubka 18,00 cm Čistá hmotnost 3,45 kg Rozsah naklápění Naklápění -5 ~20 Napájecí vstup Požadavky na prostředí Základna podstavce Signálový (datový) kabel Síťový napájecí kabel Bez podstavce 36,40 cm 30,80 cm 6,00 cm AC (stříd.) V, 50/60 Hz, 0,8 A Provozní podmínky Teplota 10 C až 35 C Vlhkost 10 % až 80 % bez kondenzace Skladovací podmínky Teplota -20 C až 60 C Vlhkost 5 % až 90 % bez kondenzace Upevněna ( ), demontována ( O ) Připojený ( ), Odpojený (O) Typ s připojením do zásuvky na stěně nebo typ s připojením do zásuvky v PC POZNÁMKA Informace uvedené v tomto dokumentu se mohou změnit bez předchozího upozornění. 17

20 Specifikace 19palcový monitor Displej Synch. vstup 19palcový (48,19 cm) plochý panel s aktivní maticí TFT LCD Antireflexní povrchová úprava Viditelná úhlopříčka 19 palců Rozteč obrazových bodů 0,294 mm Horizontální frekvence Vertikální frekvence Vstupní formát khz (Automaticky) Hz (Automaticky) Oddělený TTL SOG (Sync On Green - Synchronizace na zelené) Obrazový vstup Signálový vstup Konektor D-Sub 15 pinů Vstupní formát RGB Analogový (0,7 Vš-š/75 ohmů) Rozlišení Maximální VESA 1280 x 1024 při 75 Hz Doporučené VESA 1280 x 1024 při 60 Hz Plug&Play DDC 2B Příkon Režim zapnuto (ON) 37 W Režim spánku (Sleep) 1 W Režim vypnuto (OFF) 1 W Rozměry S podstavcem a hmotnost Šířka 41,80 cm Výška 41,27 cm Hloubka 18,02 cm Čistá hmotnost 4,3 kg Rozsah naklápění Naklápění -5 ~20 Napájecí vstup Požadavky na prostředí Základna podstavce Signálový (datový) kabel Síťový napájecí kabel Bez podstavce 41,80 cm 34,30 cm 5,92 cm AC (stříd.) V, 50/60 Hz, 0,8 A Provozní podmínky Teplota 10 C až 35 C Vlhkost 10 % až 80 % bez kondenzace Skladovací podmínky Teplota -20 C až 60 C Vlhkost 5 % až 90 % bez kondenzace Upevněna ( ), demontována ( O ) Připojený ( ), Odpojený (O) Typ s připojením do zásuvky na stěně nebo typ s připojením do zásuvky v PC POZNÁMKA Informace uvedené v tomto dokumentu se mohou změnit bez předchozího upozornění. 18

21 Specifikace Přednastavené režimy (Rozlišení) Zobrazovací režimy (Rozlišení) Horizontální frekvence (khz) Vertikální frekvence (Hz) 1 VGA 640 x , VGA 720 x , VGA 640 x , VESA 640 x , VESA 800 x , VESA 800 x , MAC 832 x , VESA 1024 x , VESA 1024 x , MAC 1152 x , VESA 1152 x , *12 VESA 1280 x , VESA 1280 x , Indikátor * Doporučený režim REŽIM Režim zapnuto (ON) Režim spánku (Sleep) Režim vypnuto (OFF) Barva LED indikátoru Zelená Jantarová Nesvítí 19

22 Jak nainstalovat držák pro upevnění na stěnu odpovídající normě VESA Tento monitor splňuje specifikace rozhraní pro montáž při upevnění na stěnu (VESA). 1. Umístěte monitor obrazovkou dolů na měkkou tkaninu. 2. Uchopte těleso podstavce způsobem uvedeným na obrázku 1 a vychylte jej mírně doprava. 3. Vytažením podstavce ve směru naznačeném na obrázku 2 podstavec oddělte. 4. Nainstalujte držák pro montáž na stěnu vyhovující normě VESA. Montáž na stěnu podle normy VESA Upevnění k jinému objektu (typ s podstavcem a typ pro upevnění na stěnu. Tento monitor umožňuje montáž držáku kompatibilního s normou VESA - volitelná možnost). Další informace najdete v příručce pro montáž na stěnu podle normy VESA (VESA Wall Mounting Instruction Guide). Bezpečnostní otvor pro Kensingtonův zámek - volitelná možnost Pro připojení k bezpečnostnímu kabelu, který je k dostání ve většině obchodů s výpočetní technikou. 20

23 ZST26981
