W2361V W2261VP W2261VG W2361VG

Transkript

1 UÏivatelská pfiíruãka W2361V W2261VP W2261VG W2361VG Pfied pouïitím tohoto produktu si pfieãtûte ãást DÛleÏitá upozornûní. UloÏte si CD s UÏivatelskou pfiíruãkou na dostupném místû pro budoucí pouïití. Informace na títku pfiedejte svému prodejci pfii Ïádosti o servis.

2 DÛleÏitá upozornûní Tento pfiístroj byl sestaven a vyroben tak, aby byl zaji tûn bezpeãn provoz. Pfii nesprávném pouïívání v ak mûïe dojít k elektrickému oku nebo riziku poïáru. Aby správnû fungovala v echna zabezpeãení monitoru, je tfieba dodrïovat následující základní pravidla instalace, pouïívání a údrïby. Bezpeãnost PouÏívejte pouze napájecí kabel dodávan s pfiístrojem. Pokud pouïijete jin napájecí kabel, ujistûte se, Ïe je certifikován pro platné národní standardy, pokud není poskytován dodavatelem. Je-li napájecí kabel jakkoli po kozen, obraète se na v robce nebo nejbliï í autorizovan servis a poïádejte o v mûnu. Napájecí kabel slouïí jako hlavní prostfiedek pro odpojení z elektrické sítû. Zajistûte, aby po instalaci byla snadno dostupná zásuvka. Monitor pouïívejte pouze se zdrojem napájení uveden m v technick ch údajích v této pfiíruãce nebo na monitoru. Pokud si nejste jistí, jak typ zdroje napájení doma máte, poraìte se s prodejcem. PfietíÏené zásuvky a prodluïovací ÀÛry jsou nebezpeãné, stejnû jako roztfiepené napájecí kabely a po kozené zástrãky. MÛÏe dojít k elektrickému oku nebo poïáru. Zavolejte do servisu a poïádejte o v mûnu. Pokud je jednotka pfiipojena do síèové zásuvky, zûstane pfiipojena ke zdroji napájení dokonce i kdyï je vypnuta. Monitor nerozebírejte. Nejsou v nûm Ïádné souãásti, které byste mohli sami opravit. Uvnitfi je nebezpeãné vysoké napûtí, i kdyï je monitor vypnut. Pokud pfiístroj nefunguje správnû, obraète se na svého prodejce. Jak se vyhnout úrazu: Nepokládejte monitor na naklonûnou plochu bez dostateãného zaji tûní. PouÏívejte pouze stojan doporuãen v robcem. Obrazovku neupusète, nenaráïejte do ní ani na ni neházejte Ïádné pfiedmûty ãi hraãky. Mohlo by dojít ke zranûní osob, poru e v robku a p o kození obrazovky. Jak zabránit poïáru a dal ím rizikûm: Pokud odejdete z místnosti na del í dobu, vïdy monitor vypnûte. Nikdy nenechávejte monitor zapnut, kdyï odcházíte z domu. ZabraÀte dûtem, aby vhazovaly nebo strkaly pfiedmûty do otvorû ve skfiíni monitoru. Nûkteré vnitfiní souãástky mají nebezpeãné napûtí. NepouÏívejte pfiíslu enství, které není urãeno pro tento monitor. Pokud bude monitor del í dobu bez dohledu, odpojte ho ze zásuvky. Pfii boufice se nedot kejte napájecího ani signálového kabelu, protoïe to mûïe b t velmi nebezpeãné. Následkem mûïe b t úraz elektrick m proudem. X1

3 DÛleÏitá upozornûní Instalace Zajistûte, aby na napájecím kabelu nestály Ïádné pfiedmûty a neumisèujte monitor tam, kde by se napájecí kabel mohl po kodit. NepouÏívejte monitor v blízkosti vody, napfiíklad u vany, umyvadla, v kuchyni, u dfiezu, ve vlhkém sklepû nebo v blízkosti bazénu. Monitory mají ve skfiíni vûtrací otvory, které umoïàují sniïovat vysoké teploty vznikající pfii provozu. Pokud dojde k jejich zakrytí, nastfiádané horko mûïe zpûsobit selhání s následkem poïáru. Proto NIKDY: Nepokládejte monitor na postel, pohovku, koberec, atd., aby se nezablokovaly spodní vûtrací otvory; NeumisÈujte monitor do vestavného pouzdra, pokud není zaji tûna dostateãná ventilace; Nezakr vejte otvory látkou nebo jin m materiálem; NeumisÈujte monitor do blízkosti radiátoru nebo zdroje tepla; Nedot kejte se LCD displeje tvrd mi pfiedmûty, mohlo by to vést k jeho po krábání nebo trvalému po kození; Netlaãte dlouho na LCD displej prsty, mohlo by to zpûsobit vznik paobrazû. Nûkteré vadné body se mohou zobrazovat jako ãervené, zelené nebo modré skvrny na obrazovce. Nebude to v ak mít Ïádn vliv na v kon monitoru. Je-li to moïné, pouïijte doporuãené rozli ení, dosáhnete tak nejvy í kvality obrazu. Pfii pouïití jiného neï doporuãeného rozli ení se na obrazovce mûïe objevovat zmen en nebo jinak upraven obraz. To je v ak bûïná vlastnost LCD displeje s pevn m rozli ením. Ponechání nehybného obrazu na obrazovce po del í dobu mûïe zpûsobit vpálení obrazu a po kození obrazovky. VÏdy pouïívejte spofiiã obrazovky. K tomuto jevu dochází i u v robkû ostatních v robcû a jeho v skyt není pfiedmûtem záruky. Dbejte, aby nedo lo k po krábání pfiední nebo boãní strany obrazovky kovov mi pfiedmûty. Mohlo by dojít k jejímu po kození. Ujistûte se, Ïe panel smûfiuje dopfiedu. Pfii pfiená ení jej drïte obûma rukama. Pokud byste v rovek upustili na zem, jeho po kození by mohlo zapfiíãinit elektrick ok nebo poïár. Pfii opravû se obraète na autorizované servisní stfiedisko. Nevystavujte v robek vysok m teplotám a vlhkosti. X2

4 DÛleÏitá upozornûní âi tûn Pfied ãi tûním obrazovky odpojte monitor ze zásuvky. PouÏijte mírnû navlhãen (ne mokr ) hadfiík. NepouÏívejte ãisticí prostfiedky ve spreji pfiímo na obrazovku, protoïe vût í mnoïství by mohlo zpûsobit elektrick ok. Pfii ãi tûní v robku nejdfiíve odpojte napájecí kabel. Povrch ãistûte jemnû pomocí mûkkého hadfiíku, abyste ho nepo krábali. Neãistûte v robek pomocí navlhãeného hadfiíku, stfiíkáním vody nebo aplikací jin ch tekutin pfiímo na v robek. Mohlo by dojít k úrazu elektrick m proudem. (NepouÏívejte chemikálie jako jsou benzín, fiedidlo nebo alkohol) Nastfiíkejte vodu na mûkk hadfiík dvakrát aï ãtyfiikrát a oãistûte pfiední rám. âistûte pouze v jednom smûru. Pfii pouïití pfiíli mokrého hadfiíku mûïe dojít k po kození povrchu. Balení PÛvodní balicí materiál a krabici nelikvidujte. Poskytují ideální obal pfii pfiepravû pfiístroje. KdyÏ pfiístroj pfieváïíte na jiné místo, zabalte jej do pûvodního balicího materiálu. Likvidace Fluorescenãní lampa pouïitá v tomto produktu obsahuje malé mnoïství rtuti. Tento produkt nelikvidujte spoleãnû s obvykl m domovním odpadem. Likvidace tohoto produktu musí b t v souladu s pfiedpisy místních úfiadû. X3

5 Pfiipojení displeje Pfiipojení podstavce 1. Umístûte monitor na mûkkou látku ãelní stranou dolû 2. Montovat bázu na stroj na správn smûr jako ukázá návod, a potom pfiipevnit roubky na bázi. Základna podstavce Tûlo podstavce roubek 3. Po sestavení monitor opatrnû zvednûte a otoãte pfiední stranou k sobû. Odstranûní podstavce: 1. Umístûte monitor ãelní stranou na pol táfi nebo mûkkou látku. 2. rozpuetit roubky na bázi a potom odloïit bázu zo stroja. Tûlo podstavce Základna podstavce roubek DÛleÏité Na obrázku je znázornûn obecn model pfiipojení. Souãásti monitoru se mohou li it od vyobrazení. V robek pfii pfiená ení nedrïte vzhûru nohama a nedrïte jej pouze za podstavec. Mohl by upadnout a po kodit se nebo vám poranit nohu. X4

6 Pfiipojení displeje Pfied instalací monitoru se ujistûte, Ïe monitor, poãítaã a dal í pfiipojená zafiízení jsou vypnutá. Nastavení displeje 1. Orientace displeje je z dûvodu zaji tûní maximálního pohodlí nastavitelná. Rozsah naklonûní : -5 ~17 Ergonomie Chcete-li monitor sledovat v ergonomické a pohodlné pozici, doporuãuje se, aby úhel jeho naklonûní dopfiedu nepfiesahoval 5 X5

7 Pripojenie displeja Pfiipojení k osobnímu poãítaãi 1. Zkontrolujte, zda je poãítaã a produkt vypnut. Podle obrázku pfiipojte kabel mezi body 1 a 2. A B C D Pfiipojte kabel DVI-D Pfiipojte kabel D-sub (PC) Pfiipojte kabel D-sub (Mac) Pfiipojte kabel HDMI POZNÁMKA Toto je schematické znázornûní zadního pohledu. Tento pohled na zadní ãást pfiedstavuje v eobecn model. Vzhled displeje se mûïe od vyobrazení li it. V souladu se standardními pfiedpisy pro tento produkt je nutné pouïívat stínûné signální kabely rozhraní (D-sub 15kolíkov kabel, DVI kabel) s feritov m jádrem. W2261VP/W2261VG Vstup pro sluchátka/sluchátko Napájecí kabel Signálov kabel Li í se v závislosti na modelu. Typ zásuvky na zdi Zafiízení AV (set-top box, DVD pfiehrávaã, videopfiehrávaã, konzola pro video hry) Kabel DVI-Digital (Tato funkce není dostupná ve v ech zemích.) Adaptér Mac Pro pouïití s poãítaãem Apple Macintosh je zapotfiebí zvlá tní adaptér pro zmûnu 15kolíkového konektoru (3 fiady) D-sub VGA na dodaném kabelu na 15kolíkov konektor se 2 fiadami. X6

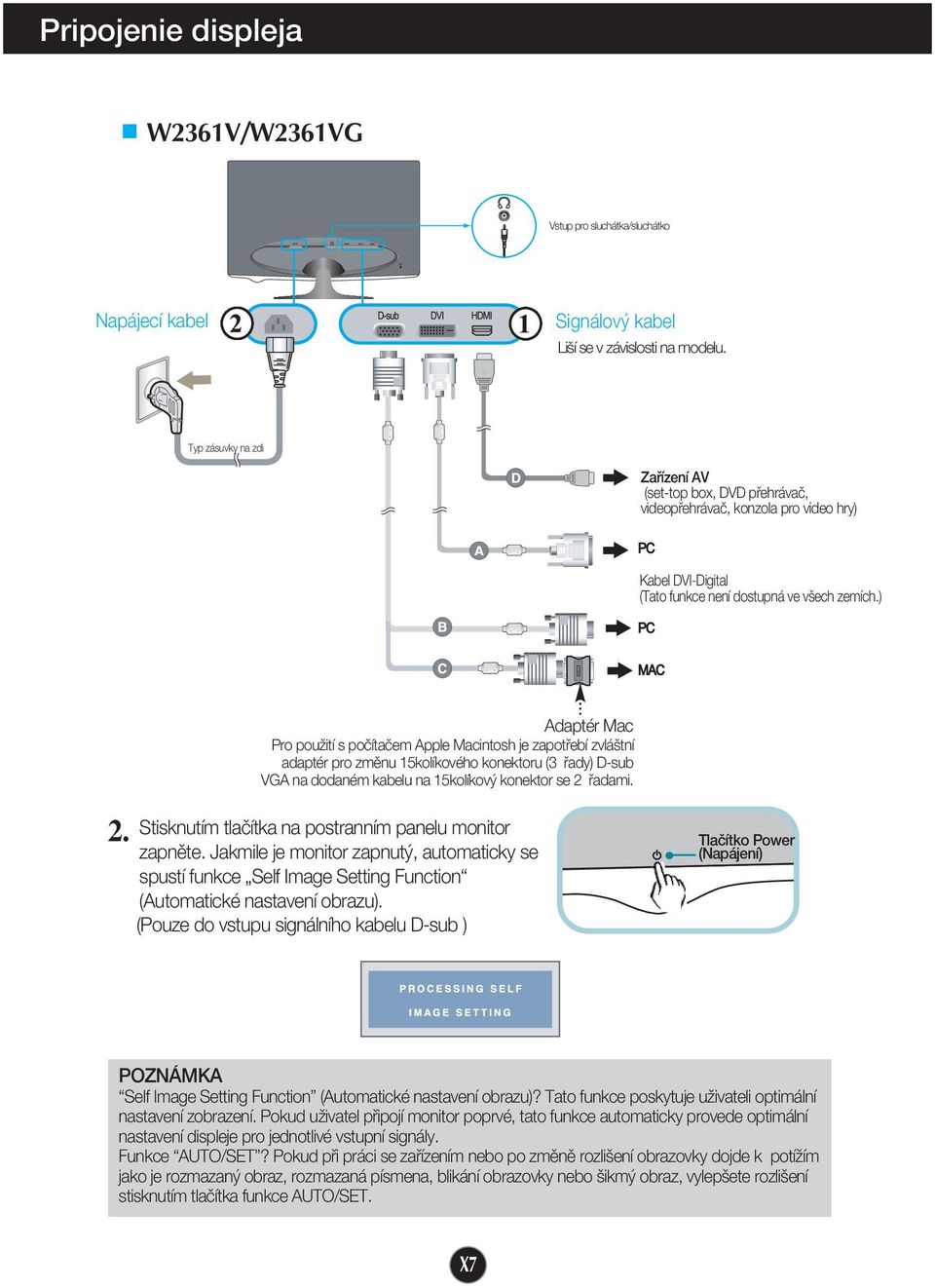

8 Pripojenie displeja W2361V/W2361VG Vstup pro sluchátka/sluchátko Napájecí kabel Signálov kabel Li í se v závislosti na modelu. Typ zásuvky na zdi Zafiízení AV (set-top box, DVD pfiehrávaã, videopfiehrávaã, konzola pro video hry) Kabel DVI-Digital (Tato funkce není dostupná ve v ech zemích.) Adaptér Mac Pro pouïití s poãítaãem Apple Macintosh je zapotfiebí zvlá tní adaptér pro zmûnu 15kolíkového konektoru (3 fiady) D-sub VGA na dodaném kabelu na 15kolíkov konektor se 2 fiadami. 2. Stisknutím tlaãítka na postranním panelu monitor zapnûte. Jakmile je monitor zapnut, automaticky se spustí funkce Self Image Setting Function (Automatické nastavení obrazu). (Pouze do vstupu signálního kabelu D-sub ) Tlaãítko Power (Napájení) POZNÁMKA Self Image Setting Function (Automatické nastavení obrazu)? Tato funkce poskytuje uïivateli optimální nastavení zobrazení. Pokud uïivatel pfiipojí monitor poprvé, tato funkce automaticky provede optimální nastavení displeje pro jednotlivé vstupní signály. Funkce AUTO/SET? Pokud pfii práci se zafiízením nebo po zmûnû rozli ení obrazovky dojde k potíïím jako je rozmazan obraz, rozmazaná písmena, blikání obrazovky nebo ikm obraz, vylep ete rozli ení stisknutím tlaãítka funkce AUTO/SET. X7

9 Funkce ovládacího panelu Ovládání ãelního panelu Ovládání Funkce Tlaãítko FUN Vstup do menu EZ ZOOMING (ZVùT ENÍ), 4:3 IN WIDE ( Í KA 4:3), PHOTO EFFECT (FOTO EFEKT), CINEMA MODE (filmov mód),volume, TIME CONTROL (ãas kontrola) více informací viz strany X16-X17. Tlaãítko MENU (Nabídka) Tímto tlaãítkem vstoupíte do nabídky OSD nebo ji opustíte. OSD LOCKED/UNLOCKED (Nabídka OSD uzamãena/odemãena) Tato funkce umoïàuje uzamknout aktuální nastavení, takïe tato nastavení nelze neúmyslnû zmûnit. Chcete-li uzamknout nastavení OSD, stisknûte tlaãítko MENU a podrïte jej nûkolik sekund. Zobrazí se hlá ení "OSD LOCKED (OSD UZAMâENO)". Nastavení OSD mûïete kdykoli odemknout stisknutím tlaãítka MENU na nûkolik sekund. Zobrazí se hlá ení "OSD UNLOCKED (OSD ODEMâENO)". X8

10 Funkce ovládacího panelu Ovládání Funkce Tlaãítka Tlaãítko ( ) Tato tlaãítka pouïijte k v bûru a nastavení funkcí v nabídce OSD. Více informací naleznete na stranû X18~X19. Tlaãítko (SOURCE) Stisknutím tlaãítka aktivujete DSUB, DVI nebo HDMI konektoru. Tato funkce se pouïívá tehdy, jsou-li k monitoru pfiipojeny dva poãítaãe. *HDMI je optimalizováno pro zafiízení AV. Tlaãítko AUTO/SET (Automaticky /Nastavit) Volba ikony ve zobrazení na displeji. AUTO IMAGE ADJUSTMENT (Automatické nastavení obrazu) Provádíte-li nastavení obrazu, vïdy pfied otevfiením nabídky OSD stisknûte tlaãítko AUTO/SET (Automaticky/Nastavit). Tím se obraz na displeji automaticky pfiejde do ideálního nastavení pro aktuální rozli ení obrazovky (reïim zobrazení). Nejlep í reïim zobrazení je: 1920 x 1080 Tlaãítko Power (Napájení) Toto tlaãítko slouïí k zapínání a vypínání displeje. Operovat klíã na ãerven malování prostor kolem tlaãítko je tû zadní strana. Indikátor napájení Pod osvití indikátor(osviten mód), ukázovateº ukázá ãerven. Jestli indikátor spí(energie úsporná), ukázovateº bliká. X9

11 Úprava ovládání nabídky OSD Nastavení obrazovky Zmûny velikosti obrazu, pozice a parametrû zobrazení jsou s ovládacím systémem OSD rychlé a snadné. NíÏe je uveden krátk pfiíklad pro lep í seznámení s ovládáním. V následující ãásti je uveden pfiehled dostupn ch nastavení a v bûrû, které mûïete provádût pomocí nabídky OSD. POZNÁMKA Pfied provádûním nastavení obrazu nechte displej po dobu alespoà 30 minut stabilizovat. Chcete-li provádût nastavení v nabídce OSD, postupujte podle následujících krokû: Stisknûte tlaãítko MENU (Nabídka) a objeví se hlavní nabídka OSD. Ovládací prvek vyberte pomocí, nebo tlaãítek. Jakmile se vybraná ikona zv razní, stisknûte tlaãítko AUTO/SET (Automaticky/Nastavit). PouÏijte tlaãítka / a nastavte obraz na poïadovanou úroveà. PouÏitím tlaãítka AUTO/SET (Automaticky/Nastavit) vyberte dal í poloïky v dílãí nabídce. Stisknutím tlaãítka MENU (Nabídka) se vrátíte do hlavní nabídky, kde mûïete vybrat jinou funkci. Stisknete-li tlaãítko MENU (Nabídka) dvakrát, opustíte nabídku OSD. X10

12 V bûr a nastavení nabídky OSD V následující tabulce jsou uvedeny v echny nabídky ovládání, úprav a nastavení v nabídce OSD. Hlavní nabídka Dílãí nabídka R D H Pfiíkaz EZ ZOOMING 4:3 IN WIDE NORMAL PHOTO GAUSSIAN BLUR EFFECT SEPIA MONOCHROME CINEMA MODE VOLUME TIME CONTROL BRIGHTNESS CONTRAST PICTURE GAMMA **BLACK LEVEL srgb PRESET 6500K 9300K COLOR RED GREEN BLUE HORIZONTAL VERTICAL TRACKING CLOCK PHASE SHARPNESS LANGUAGE SETUP FLATRON F-ENGINE OSD POSITION HORIZONTAL VERTICAL *WHITE BALANCE **OVERSCAN RTC POWER INDICATOR FACTORY RESET MOVIE *INTERNET **GAME USER *NORMAL **STANDARD *DEMO **SPORTS SlouÏí k nastavení rozli ení SlouÏí k nastavení velikosti obrazu SlouÏí k úpravû reïimu barev obrazovky Zamûfiit na vybrané pohyblivé foto Nastavit obsah Spomína uïívatel ãas SlouÏí k úpravû jasu, kontrastu a korekce gamma obrazu SlouÏí k nastavení úrovnû kompenzace SlouÏí k pfiizpûsobení barev obrazovky SlouÏí k úpravû polohy obrazu SlouÏí ke zlep ení ãistoty, stability a ostrosti obrazovky SlouÏí k pfiizpûsobení stavu obrazovky pracovnímu prostfiedí uïivatele SlouÏí k v bûru nebo pfiizpûsobení nastavení obrazu : Nastaviteln * : pouze pro vstup D-sub/DVI ** : pouze pro vstup HDMI POZNÁMKA Pofiadí ikon se mûïe li it v závislosti na modelu (X11 X19). X11 R: vstup DSUB D: vstup DVI H: vstup HDMI

13 V bûr a nastavení nabídky OSD Byli jste uvedeni do v bûru a nastavení poloïky pomocí systému OSD. NíÏe jsou uvedeny ikony, názvy ikon a popisy ikon v ech poloïek zobrazen ch v nabídce. Stisknûte tlaãítko MENU (Nabídka) a objeví se hlavní nabídka OSD. Hlavní nabídka Název nabídky MENU : Exit (Konec) : Adjust (Upravit) (Decrease/Increase (SníÏit/Zv it)) SET : Enter (Potvrdit) : Vyberte dal í dílãí nabídku : Restartování pro v bûr podmenu Popis tlaãítka Ikony Dílãí nabídky POZNÁMKA Jazyky nabídky OSD (On Screen Display) na monitoru mohou b t jiné neï v pfiíruãce. X12

14 V bûr a nastavení nabídky OSD PICTURE Hlavní nabídka Dílãí nabídka Pfiíkaz PICTURE (Obraz) vstup DSUB/DVI vstup HDMI BRIGHTNESS (Jas) CONTRAST (Kontrast) GAMMA (Korekce gamma) BLACK LEVEL (ÚroveÀ ãerné) SlouÏí k úpravû jasu obrazu. SlouÏí k úpravû kontrastu obrazu. Nastavte si vlastní hodnotu korekce gamma: -50/0/50. Vysoké hodnoty korekce gamma na monitoru zesvûtlují obrázky a nízké hodnoty zvy ují jejich kontrast. MÛÏete nastavit úroveà kompenzace. Zvolíte-li moïnost HIGH (Vysoká), obrazovka bude jasná, zvolíte-li moïnost LOW, obrazovka bude tmavá. (pouze pro vstup HDMI) MENU (Nabídka): Konec : SníÏit : Zv i SET (Nastavit): Vyberte dal í dílãí nabídku. * Kompenzace? JelikoÏ jde o kritérium signálu videa, je to nejtmav í obrazovka, jakou monitor dokáïe zobrazit. COLOR COLOR PRESET srgb: Nastavení barev bude (Pfiednastavení) odpovídat standardním specifikacím barev srgb. 6500K: bílá s ãerven m nádechem. 9300K: bílá s modr m nádechem. RED (âervená) GREEN (Zelená) MENU (Nabídka): Konec : SníÏit BLUE (Modrá) : Zv i SET (Nastavit): Vyberte dal í dílãí nabídku. Nastavte si vlastní úrovnû ãervené barvy. Nastavte si vlastní úrovnû zelené barvy. Nastavte si vlastní úrovnû modré barvy. X13

15 V bûr a nastavení nabídky OSD Hlavní nabídka Dílãí nabídka Pfiíkaz TRACKING TRACKING (Stopování) HORIZONTAL (Vodorovnû) VERTICAL (Svisle) SlouÏí k posunutí obrazu doleva a doprava. SlouÏí k posunutí obrazu nahoru a dolû CLOCK (Kmitoãet) PHASE (Fáze) MENU (Nabídka): Konec SHARPNESS : SníÏit (Ostrost) : Zv i SET (Nastavit): Vyberte dal í dílãí nabídku. Tato funkce slouïí k minimalizaci svisl ch pruhû na pozadí obrazu. Velikost obrazu ve vodorovném smûru se zmûní také. SlouÏí k úpravû zaostfiení obrazu. Tato poloïka umoïàuje odstranit ve keré vodorovné ru ení a obraz vyãistit nebo zaostfiit. SlouÏí k úpravû ostrosti obrazu. X14

16 V bûr a nastavení nabídky OSD SETUP Hlavní nabídka Dílãí nabídka Pfiíkaz SETUP (NASTAVENIE) LANGUAGE (Jazyk) SlouÏí k nastavení jazyka, ve kterém se zobrazují názvy ovládání. vstup DSUB/DVI OSD POSITION (POLOHA PONUKY NA DISPLEJI OSD) WHITE BALANCE (VyváÏení bílé) SlouÏí k úpravû polohy nabídky OSD na obrazovce. Pokud se v stup grafické karty li í od poïadovan ch specifikací, úroveà barev se mûïe zhor it z dûvodu ru ení grafického signálu. Pomocí této funkce je úroveà signálu nastavena, aby odpovídala standardní úrovni v stupu grafické karty a aby obraz byl optimální. Tuto funkci aktivujte, pokud se na obrazovce vyskytují bílé a ãerné barvy. (pouze pro vstup DSUB) vstup HDMI OVERSCAN (OBRAZOV ROZSAH) Volba rozsahu vstupního rozsahu pro ãasování DTV ve vstupu HDMI. (pouze pro vstup HDMI) Doporuãit, Ïe zapnout presnímaní funkce kdyï spojit AV zafiízení. MENU (Nabídka): Konec : Upravit : Upravit SET (Nastavit): Vyberte dal í dílãí nabídku. RTC POWER INDICATOR (Indikátor napájení) Nastavíte-li ON (ZAP), aktivujete funkci Doba odezvy. Nastavíte-li OFF (VYP), deaktivujete funkci Doba odezvy?@@??@@? Tato funkce slouïí k zapnutí (ON) ãi vypnutí (OFF) indikátoru napájení na pfiední stranû monitoru. Nastavíte-li moïnost OFF (Vyp.), vypne se. Nastavíte-li moïnost ON (Zap.), indikátor napájení se automaticky zapne.a FACTORY RESET (V chozí nastavení) SlouÏí k obnovení v chozích nastavení od v robce kromû nastavení LANGUAGE (Jazyk). Stisknutím tlaãítka, provedete okamïité obnovení nastavení. Pokud se pomocí této volby obraz nezlep í, obnovte v chozí nastavení. Pokud je to nutné, spusète znovu funkci White Balance (VyváÏení bílé). Tato funkce bude povolena pouze v pfiípadû, Ïe vstupní signál je analogov. X15

17 V bûr a nastavení nabídky OSD OSD obrazovka bude objevit kdyï vy tlaãte FUN na pravnom tlaãítkom obrazovky. vstup DSUB/DVI vstup HDMI Hlavní nabídka Dílãí nabídka Pfiíkaz EZ ZOOMING Funkce EZ Zoom sniïuje rozli ení monitoru po jednotliv ch krocích. Jedním stisknutím tlaãítka sníïíte rozli ení monitoru o jeden krok; druh m stisknutím tlaãítka obnovíte v chozí nastavení rozli ení monitoru. *Tuto funkci lze pouïít, pouze pokud je v poãítaãi instalován fortemanager. *Vstup HDMI nepodporuje ForteManager. 4:3 IN WIDE SlouÏí k v bûru velikosti obrazu. WIDE 4:3 WIDE ( IROKOÚHL ): irokoúhlé zobrazení bez závislosti na vstupu video signálu. 4 : 3 : Zmûní pomûr obrazového signálu na 4:3. X16

18 V bûr a nastavení nabídky OSD Hlavní nabídka Dílãí nabídka Pfiíkaz PHOTO EFFECT (FOTOGRAFI CKÉ EFEKTY) SlouÏí k v bûru barev obrazovky. NORMAL SEPIA GAUSSIAN BLUR MONOCHROME NORMAL (NORMÁLNÍ) Funkce PHOTO EFFECT (FOTOGRAFICKÉ EFEKTY) je zakázána. GAUSSIAN BLUR (GAUSSOVSKÉ ROZOST ENÍ) Tato moïnost slouïí k pfiidání efektu, kdy tmav a ostr obraz vypadá svûtlej í a ménû ostr. SEPIA (SÉPIE) Tato moïnost zmûní tón obrazovky na sépiov. Sépiov tón je hnûd. MONOCHROME (MONOCHROMATICK ) Tato moïnost zmûní tón obrazovky na ed. Obraz bude zobrazen pouze v bíl ch, ãern ch a ed ch odstínech. *Foto efekt vlastnost nmuzu pracovat v vstupe HDMI. (Foto efekt operovat v DSUB formáte) CINEMA MODE (filmov mód) To bude lépe ak pohyblivé foto je v vybranom priestori. *Ta funkce operovat jen kdyï ForteManager bol in talovan do pc. (Jen pfie DSUB/DVI) VOLUME Nastavit hlasitost hlaveho sluchátka/sluchátka (Jen pfie HDMI) TIME CONTROL (ãas kontrola) Spomína uïívatel ãas alarmom OSD a blikající LED. Vybrat: OFF/1 HR/2 HR (OFF/1 HODINA/2 HODINY) X17

19 V bûr a nastavení nabídky OSD OSD obrazovka bude objevit kdyï vy tlaãte tlaãítkom obrazovky. Název nabídky na pravnom Ikony Název dílãí nabídky Hlavní nabídka Dílãí nabídka Pfiíkaz MOVIE (FILM) Tuto moïnost vyberte, sledujete-li video nebo film. vstup DSUB/DVI INTERNET Tuto moïnost vyberte, pracujete-li s (INTERNET) dokumentem (Word atd.). vstup HDMI GAME (HRA) Tuto moïnost vyberte, hrajete-li hru. vstup DSUB/DVI NORMAL (NORMÁLNÍ) Tuto moïnost vyberte, chcete-li produkt pouïívat v nejbûïnûj ím prostfiedí. *Normální mód kdyï f-engine je vypnut. vstup HDMI STANDARD (STANDARD NÍ) Tuto moïnost vyberte, chcete-li pouïít pûvodní standardní video. * V reïimu General (Standard) (Obecn (Standardní)) je funkce f-engine vypnuta. X18

20 V bûr a nastavení nabídky OSD Hlavní nabídka Dílãí nabídka Pfiíkaz vstup DSUB/DVI vstup HDMI DEMO Tato moïnost je pouïívána jako reklama v prodejnách. Obrazovka se rozdûlí. V levé ãásti bude zobrazen standardní reïim, v pravé ãásti reïim videa, aby byl jasn rozdíl po pouïití reïimu videa. SPORTS (SPORT) Tuto moïnost vyberte, sledujete-li bûïn sport. Chcete-li nastavit funkci dílãí nabídky USER (Vlastní), stisknûte tlaãítko AUTO/SET. vstup DSUB/DVI USER (VLASTNÍ) MuÏete nastavit ACE nebo RCM ruãnû. (pouze pro vstup DSUB/DVI), HUE (ODSTÍN) nebo SATURATION (SATURACE) (pouze pro vstup HDMI) mûïete nastavit ruãnû. Hodnoty mûïete uloïit nebo obnovit nastavené hodnoty pro pouïití v jiném prostfiedí.... ACE (Adaptive Clarity Enhancer): SlouÏí k nastavení reïimu ãistoty obrazu. NepouÏito Nízká ãistota a nízk kontrast Vysoká ãistota a kontrast... RCM (Real Color Management) : SlouÏí k nastavení reïimu barev. vstup HDMI NepouÏito Obohacení zelené Naãervenal tón Obohacení barev... HUE (ODSTÍN) : SlouÏí k úpravû odstínu obrazovky.... SATURATION (SATURACE) : SlouÏí k nastavení odstínu obrazovky. MENU (Nabídka): Konec : SníÏit : Zv i SET (Nastavit): Vyberte dal í dílãí nabídku. X19

21 e ení problémû NeÏ se obrátíte na servis, zkontrolujte následující. Obraz No image se nezobrazuje. appears Je pfiipojen napájecí kabel displeje? Svítí indikátor napájení? Zkontrolujte, zda je napájecí kabel správnû zapojen do zásuvky. Stisknûte vypínaã. Bliká indikátor napájení? Pokud je displej v úsporném reïimu, obrazovku aktivujete pohybem my í nebo stisknutím jakéhokoli tlaãítka na klávesnici. Zkuste zapnout osobní poãítaã. Vidíte na obrazovce zprávu OUT OF RANGE (Mimo rozsah)? Vidíte na obrazovce zprávu CHECK SIGNAL CABLE (Zkontrolujte datov kabel)? Tato zpráva se zobrazí, kdyï je signál z osobního poãítaãe (grafické karty) mimo svisl nebo vodorovn rozsah frekvence displeje. Nalistujte si v této pfiíruãce ãást Technické údaje a nastavte displej znovu. Tato zpráva se zobrazí pokud signálov kabel mezi osobním poãítaãem a displejem není pfiipojen. Zkontrolujte kabel a opakujte akci. Vidíte na obrazovce zprávu OSD LOCKED (Nabídka OSD uzamãena)? Vidíte zprávu OSD LOCKED (Nabídka OSD uzamãena) po stisknutí tlaãítka MENU (Nabídka)? MÛÏete zajistit aktuální nastavení ovládání, aby nemohlo b t omylem zmûnûno. Ovládání OSD mûïete opût kdykoli odemknout stisknutím a podrïením tlaãítka MENU (Nabídka): Mûla by se objevit zpráva OSD UNLOCKED (Nabídka OSD odemãena). X20

22 e ení problémû Obraz na displeji se nezobrazuje správnû. Poloha obrazu není správná. Stisknûte tlaãítko AUTO/SET tato volba automaticky vybere ideální nastavení monitoru. Pokud v sledky nejsou uspokojivé, nastavte polohu obrazu pomocí ikon H position (Vodorovná poloha) a V position (Svislá poloha) v nabídce OSD. Na pozadí obrazovky je vidût svislé pruhy. V obraze se objevují jakékoli vodorovné umy nebo se znaky nezobrazují zfietelnû. Stisknûte tlaãítko AUTO/SET tato volba automaticky vybere ideální nastavení monitoru. Pokud v sledky nejsou uspokojivé, zredukujte svislé pruhy pomocí ikony CLOCK (Kmitoãet) v nabídce OSD. Stisknûte tlaãítko AUTO/SET tato volba automaticky vybere ideální nastavení monitoru. Pokud v sledky nejsou uspokojivé, zredukujte vodorovné pruhy pomocí ikony PHASE (Fáze) v nabídce OSD. Zkontrolujte Ovládací panely --> Zobrazení --> Nastavení a nastavte poïadované rozli ení obrazu nebo upravte obraz na ideální nastavení. Vyberte nastavení barev vy í neï 24 bitû (true color). DÛleÏité Zkontrolujte moïnost Ovládací panely -->Zobrazení -->Nastavení, jestli byla zmûnûna obnovovací frekvence a rozli ení obrazovky. Pokud ano, upravte nastavení grafické karty na doporuãené rozli ení. Pokud není vybráno doporuãené rozli ení (optimální rozli ení), písmena mûïou b t rozmazána a obraz nejasn, ofiezan nebo zkosen. Ujistûte se, Ïe máte vybráno doporuãené rozli ení. ZpÛsob nastavení se mûïe mûnit podle poãítaãe a operaãního systému (O/S (Operation System)) a v e zmínûné rozli ení nemusí b t podporová no grafick m adaptérem. V takovém pfiípadû se obraète na v robce poãítaãe nebo videoadaptéru. Pfii prokládaném vstupním signálu HDMI (1920 x 1080i) se bude statick obraz tfiepat, zatímco pohybliv obraz ne. Doporuãené rozli ení je tudíï 1920 x 60Hz. X21

23 e ení problémû Obraz na displeji se nezobrazuje správnû. Obraz je jednobarevn nebo jsou barvy nepfiirozené. Obrazovka bliká. Zkontrolujte, zda je signálov kabel správnû pfiipojen a v pfiípadû potfieby jej utáhnûte roubovákem. Ujistûte se, Ïe grafická karta je správnû vloïena do patice. Vyberte nastavení barev vy í neï 24 bitû (true color) v nabídce Ovládací Panely Nastavení. Zkontrolujte, jestli je obrazovka nastavena na prokládan reïim. Pokud ano, zmûàte jej na doporuãované rozli ení. Nainstalovali jste grafick ovladaã? Nainstalovali jste grafick ovladaã? Nainstalujte ovladaã z disku CD (nebo diskety) dodaného spoleãnû s monitorem. MÛÏete jej také stáhnout z na í webové stránky: Zobrazila se zpráva Unrecognized monitor, Plug & Play (VESA DDC) monitor found (Nalezen neznám monitor Plug & Play (VESA DDC))? Ujistûte se, Ïe grafická karta podporuje funkci Plug & Play. X22

24 Technické údaje W2261VP Displej Vstup Sync. Video vstup Rozli en Plug & Play Pfiíkon Rozmûry a hmotnost zelená nebo modrá Pfiíkon Okolní prostfiedí Základna stojanu Signálov kabel Napájecí kabel 21,5palcov (54,6 cm) ploch panel LCD, aktivní TFT, antireflexní povrch, Velikost viditelné úhlopfiíãky: 54,6 cm bodová rozteã 0,248*0,248 mm Vodorovná frekv. Svislá frekv. Forma vstupu khz (automatická) Analogov,Digitální: Hz (automatická) HDMI: Hz (automatická) Samostatn TTL, Pozitivní/Negativní SOG (Sync On Green) Digitální. (HDCP) Vstup signálu 15kolíkov D-Sub konektor konektor DVI-D. 19kolíkov HDMI konektor Forma vstupu analogov (0,7 Vp-p/75 ohm), digitální, HDMI Max. Analogov : VESA 1920 x Hz digitální: VESA 1920 x Hz. Doporuãeno VESA 1920 x Hz DDC 2B (Digitální, HDMI), DDC 2AB (Analogov ) ReÏim zapnuto : 39 W (Typicky). Úsporn reïim 1W ReÏim vypnuto 1W S podstavcem Bez podstavce ífika 51,90 cm / 20,43 palcû 51,90 cm / 20,43 palcû v ka 38,73 cm / 15,24 palcû 33,08 cm / 13,02 palcû hloubka 19,32 cm / 7,61 palcû 6,34 cm / 2,50 palcû Net 4,2 kg (9,26 lbs) Zelen -5 ~ Vstfi., 50/60Hz 1,0A Provozní podmínky Teplota 10 C aï 35 C Vlhkost 10 % aï 80 % bez kondenzace Podmínky uskladnûní Teplota -20 C aï 60 C Vlhkost 5 % aï 90 % bez kondenzace Pfiipojen ( ), odpojen ( O ) Pfiipojen ( ), odpojen ( O ) Typ zásuvky na zdi nebo typ zásuvky na osobním poãítaãi POZNÁMKA Informace v tomto dokumentu se mohou bez upozornûní zmûnit. X23

25 Technické údaje W2261VG Displej Vstup Sync. Video vstup Rozli en Plug & Play Pfiíkon Rozmûry a hmotnost zelená nebo modrá Pfiíkon Okolní prostfiedí Základna stojanu Signálov kabel Napájecí kabel 21,5palcov (54,6 cm) ploch panel LCD, aktivní TFT, Leskl povrch, Velikost viditelné úhlopfiíãky: 54,6 cm bodová rozteã 0,248*0,248 mm Vodorovná frekv. Svislá frekv. Forma vstupu khz (automatická) Analogov,Digitální: Hz (automatická) HDMI: Hz (automatická) Samostatn TTL, Pozitivní/Negativní SOG (Sync On Green) Digitální. (HDCP) Vstup signálu 15kolíkov D-Sub konektor konektor DVI-D. 19kolíkov HDMI konektor Forma vstupu analogov (0,7 Vp-p/75 ohm), digitální, HDMI Max. Analogov : VESA 1920 x Hz digitální: VESA 1920 x Hz. Doporuãeno VESA 1920 x Hz DDC 2B (Digitální, HDMI), DDC 2AB (Analogov ) ReÏim zapnuto : 39 W (Typicky). Úsporn reïim 1W ReÏim vypnuto 1W S podstavcem Bez podstavce ífika 51,90 cm / 20,43 palcû 51,90 cm / 20,43 palcû v ka 38,73 cm / 15,24 palcû 33,08 cm / 13,02 palcû hloubka 19,32 cm / 7,61 palcû 6,34 cm / 2,50 palcû Net 4,2 kg (9,26 lbs) Zelen -5 ~ Vstfi., 50/60Hz 1,0A Provozní podmínky Teplota 10 C aï 35 C Vlhkost 10 % aï 80 % bez kondenzace Podmínky uskladnûní Teplota -20 C aï 60 C Vlhkost 5 % aï 90 % bez kondenzace Pfiipojen ( ), odpojen ( O ) Pfiipojen ( ), odpojen ( O ) Typ zásuvky na zdi nebo typ zásuvky na osobním poãítaãi POZNÁMKA Informace v tomto dokumentu se mohou bez upozornûní zmûnit. X24

26 Technické údaje W2361V Displej Vstup Sync. Video vstup Rozli en Plug & Play Pfiíkon Rozmûry a hmotnost zelená nebo modrá Pfiíkon Okolní prostfiedí Základna stojanu Signálov kabel Napájecí kabel 23 palcov (58,4 cm) ploch panel LCD, aktivní TFT, antireflexní povrch, Velikost viditelné úhlopfiíãky: 58,4 cm bodová rozteã 0,266*0,266 mm Vodorovná frekv. Svislá frekv. Forma vstupu khz (automatická) Analogov,Digitální: Hz (automatická) HDMI: Hz (automatická) Samostatn TTL, Pozitivní/Negativní SOG (Sync On Green) Digitální. (HDCP) Vstup signálu 15kolíkov D-Sub konektor konektor DVI-D. 19kolíkov HDMI konektor Forma vstupu analogov (0,7 Vp-p/75 ohm), digitální, HDMI Max. Analogov : VESA 1920 x Hz digitální: VESA 1920 x Hz. Doporuãeno VESA 1920 x Hz DDC 2B (Digitální, HDMI), DDC 2AB (Analogov ) ReÏim zapnuto : 42 W (Typicky). Úsporn reïim 1W ReÏim vypnuto 1W S podstavcem Bez podstavce ífika 55,69 cm / 21,93 palcû 55,69 cm / 21,93 palcû v ka 40,76 cm / 16,05 palcû 34,09 cm / 13,42 palcû hloubka 19,32 cm / 7,61 palcû 6,78 cm / 2,67 palcû Net 4,5 kg (9,56 lbs) Zelen -5 ~ Vstfi., 50/60Hz 1,0A Provozní podmínky Teplota 10 C aï 35 C Vlhkost 10 % aï 80 % bez kondenzace Podmínky uskladnûní Teplota -20 C aï 60 C Vlhkost 5 % aï 90 % bez kondenzace Pfiipojen ( ), odpojen ( O ) Pfiipojen ( ), odpojen ( O ) Typ zásuvky na zdi nebo typ zásuvky na osobním poãítaãi POZNÁMKA Informace v tomto dokumentu se mohou bez upozornûní zmûnit. X25

27 Technické údaje W2361VG Displej Vstup Sync. Video vstup Rozli en Plug & Play Pfiíkon Rozmûry a hmotnost zelená nebo modrá Pfiíkon Okolní prostfiedí Základna stojanu Signálov kabel Napájecí kabel 23 palcov (58,4 cm) ploch panel LCD, aktivní TFT, Leskl povrch, Velikost viditelné úhlopfiíãky: 58,4 cm bodová rozteã 0,266*0,266 mm Vodorovná frekv. Svislá frekv. Forma vstupu khz (automatická) Analogov,Digitální: Hz (automatická) HDMI: Hz (automatická) Samostatn TTL, Pozitivní/Negativní SOG (Sync On Green) Digitální. (HDCP) Vstup signálu 15kolíkov D-Sub konektor konektor DVI-D. 19kolíkov HDMI konektor Forma vstupu analogov (0,7 Vp-p/75 ohm), digitální, HDMI Max. Analogov : VESA 1920 x Hz digitální: VESA 1920 x Hz. Doporuãeno VESA 1920 x Hz DDC 2B (Digitální, HDMI), DDC 2AB (Analogov ) ReÏim zapnuto : 42 W (Typicky). Úsporn reïim 1W ReÏim vypnuto 1W S podstavcem Bez podstavce ífika 55,69 cm / 21,93 palcû 55,69 cm / 21,93 palcû v ka 40,76 cm / 16,05 palcû 34,09 cm / 13,42 palcû hloubka 19,32 cm / 7,61 palcû 6,78 cm / 2,67 palcû Net 4,5 kg (9,56 lbs) Zelen -5 ~ Vstfi., 50/60Hz 1,0A Provozní podmínky Teplota 10 C aï 35 C Vlhkost 10 % aï 80 % bez kondenzace Podmínky uskladnûní Teplota -20 C aï 60 C Vlhkost 5 % aï 90 % bez kondenzace Pfiipojen ( ), odpojen ( O ) Pfiipojen ( ), odpojen ( O ) Typ zásuvky na zdi nebo typ zásuvky na osobním poãítaãi POZNÁMKA Informace v tomto dokumentu se mohou bez upozornûní zmûnit. X26

28 Technické údaje Pfiednastavené reïimy (Rozli ení) âasování DSUB/DVI ReÏimy zobrazení (Rozli ení) Horizontální frekv. (khz) Vertikální frekv. (Hz) * x x x x x x x x x x x x ,468 31,469 37,500 37,879 46,875 48,363 60,123 67,500 63,981 79,976 65,290 67, *Doporuãen reïim âasování HDMI ReÏimy zobrazení (Rozli ení) Horizontální frekv. (khz) Vertikální frekv. (Hz) P 576P 720P 720P 1080i 1080i 1080P 1080P 31,50 31,25 37,50 45,00 28,12 33,75 56,25 67, Indikátor REÎIM ReÏim zapnuto Úsporn reïim ReÏim vypnuto barvy indikátoru âerven Blitok vypnuto X27

29 Digitally yours
