1 SEZNAM 1. O společnosti 2. Reference 3. Možnosti systému 4. Porovnání MKDS s jinými systémy 5. Efektivita využívání MKDS 6. Bloková schémata MKDS 7. Programové vybavení PV-BESIV- MKDS 8. Programové vybavení OSUD 9. Technologie 10. Pasportizace 11. Terminologie MKDS 12. Přehled významných zakázek - 1 -

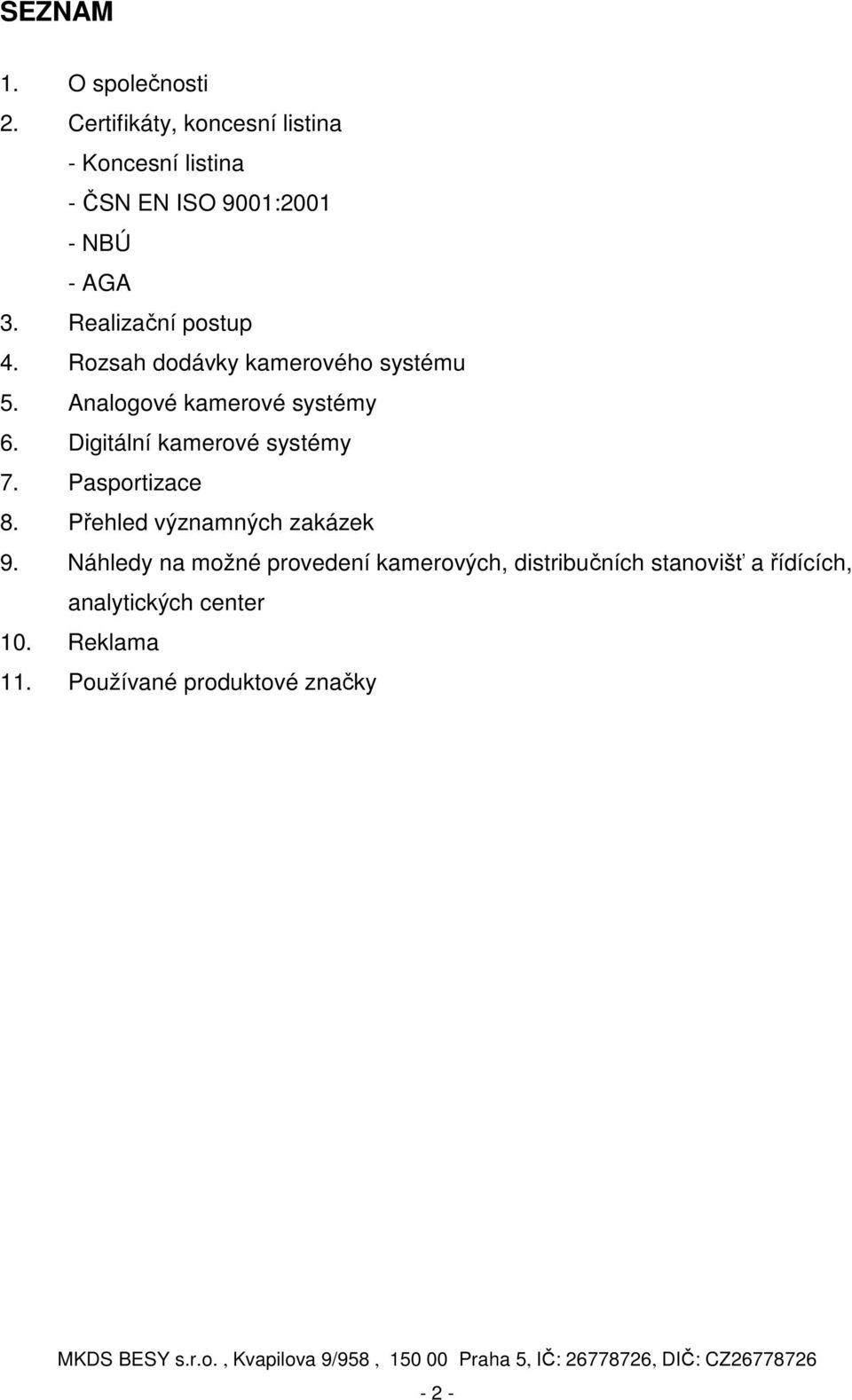

2 SEZNAM 1. O společnosti 2. Certifikáty, koncesní listina - Koncesní listina - ČSN EN ISO 9001: NBÚ - AGA 3. Realizační postup 4. Rozsah dodávky kamerového systému 5. Analogové kamerové systémy 6. Digitální kamerové systémy 7. Pasportizace 8. Přehled významných zakázek 9. Náhledy na možné provedení kamerových, distribučních stanovišť a řídících, analytických center 10. Reklama 11. Používané produktové značky - 2 -

3 1. O s p o l ečnosti M K D S B E S Y s. r. o. Městské kamerové dohlížecí systémy (MKDS), Bezpečnostní systémy (BESY) MKDS BESY s.r.o. Kvapilova 9/958, Praha 5 IČ: DIČ: CZ zapsána MOS Praha C tel./fax: mobil: , internet: besy@besy.cz Ing. Svatopluk Cafourek Kateřina Cafourková Společnost MKDS BESY s.r.o. (BESY v.o.s) vznikla v roce 1991 a od samého počátku se zabývá bezpečnostními systémy. V roce 1996 společnost rozšířila svoji činnost o městské kamerové dohlížecí systémy, které se staly jejím hlavním cílem. Naše společnost vyvinula a soustavně zdokonaluje inteligentní video systém od samého počátku koncipovaný k využívání v rozsáhlých aplikacích, v nichž je nutno dbát zásad výstavby společensko-technických systémů se zárukou dlouhodobého využívání a modernizace. Vývoj byl zaměřen na optimální začlenění lidské části do systému tvořeného složitou technologií, neustále se rozvíjející a propojovanou s dalšími systémy. Důraz je kladen na skutečnost, že integrace bezpečnostních systémů je objektivní jev a dále na to, že v systémech ovlivňujících život společnosti a hrazených z veřejných prostředků musí být zřetelná odpovědnost provozovatelů za chod systémů a pořízená data, rovněž tak za efektivitu využívání drahé technologie a lidských zdrojů. Kamerový systém námi dodaný je navržen tak, aby splnil náročné požadavky zákazníka a byl v souladu s nově dodávanou technologií

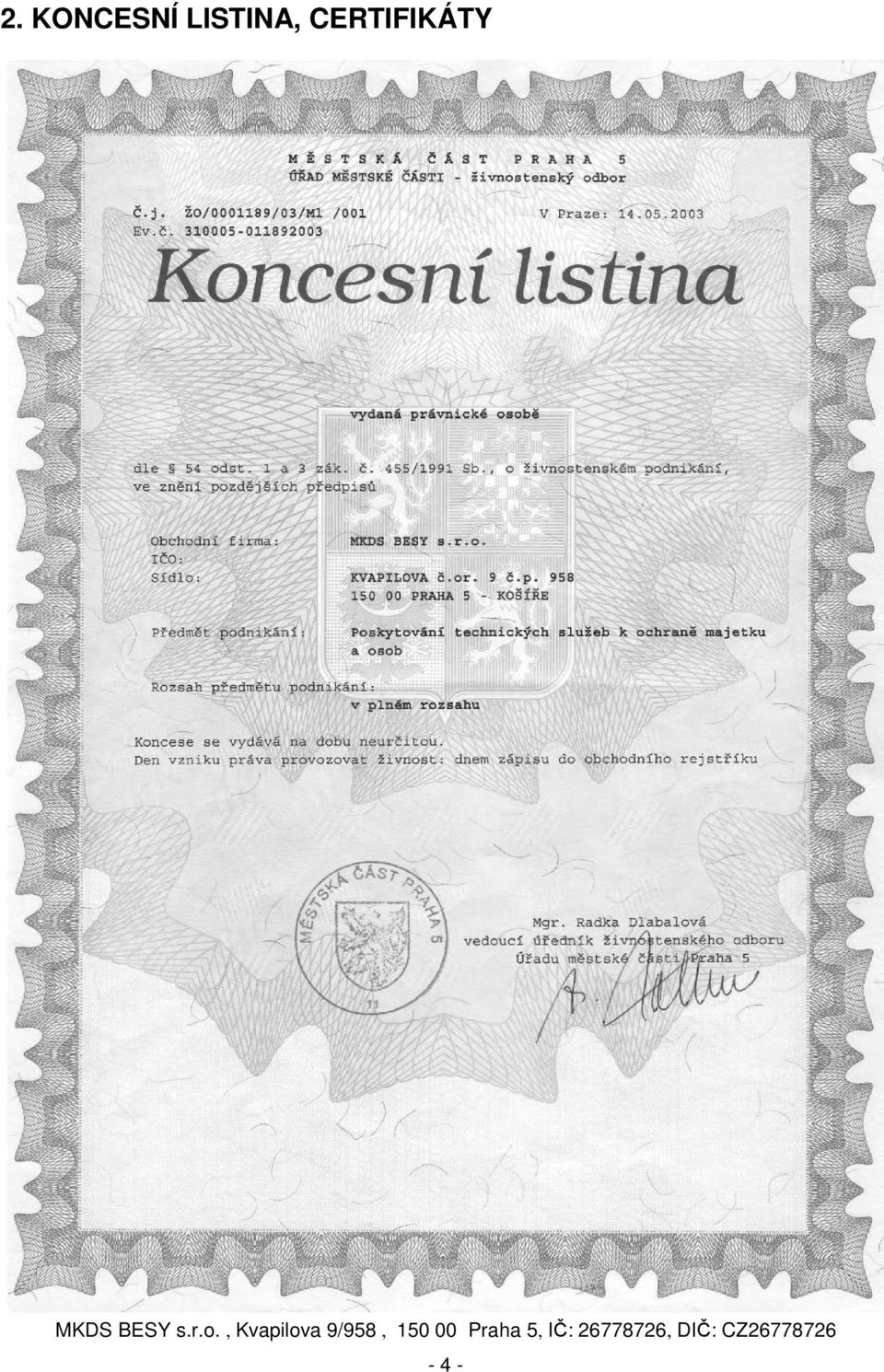

4 2. KONCESNÍ LISTINA, CERTIFIKÁTY - 4 -

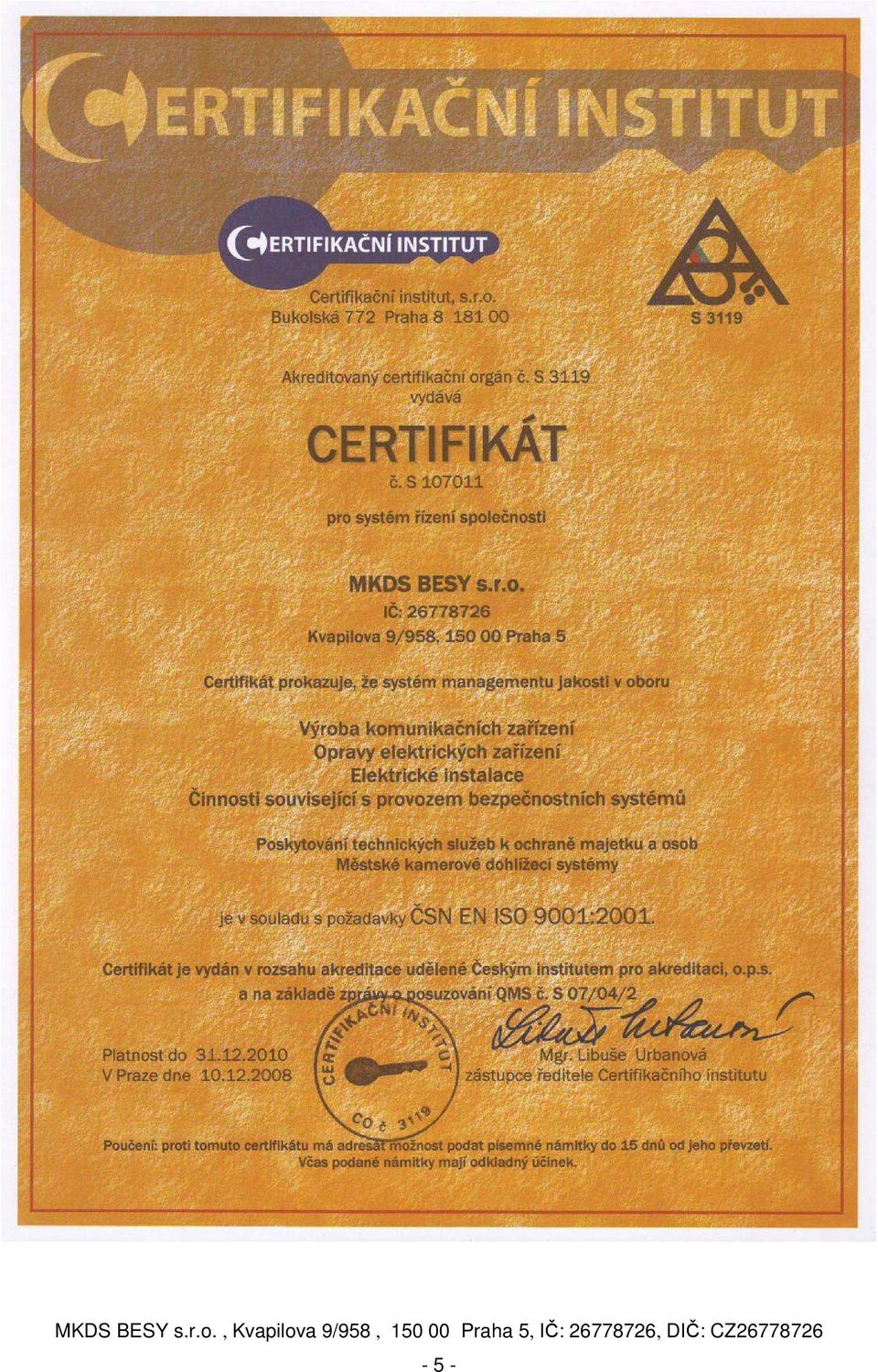

5 - 5 -

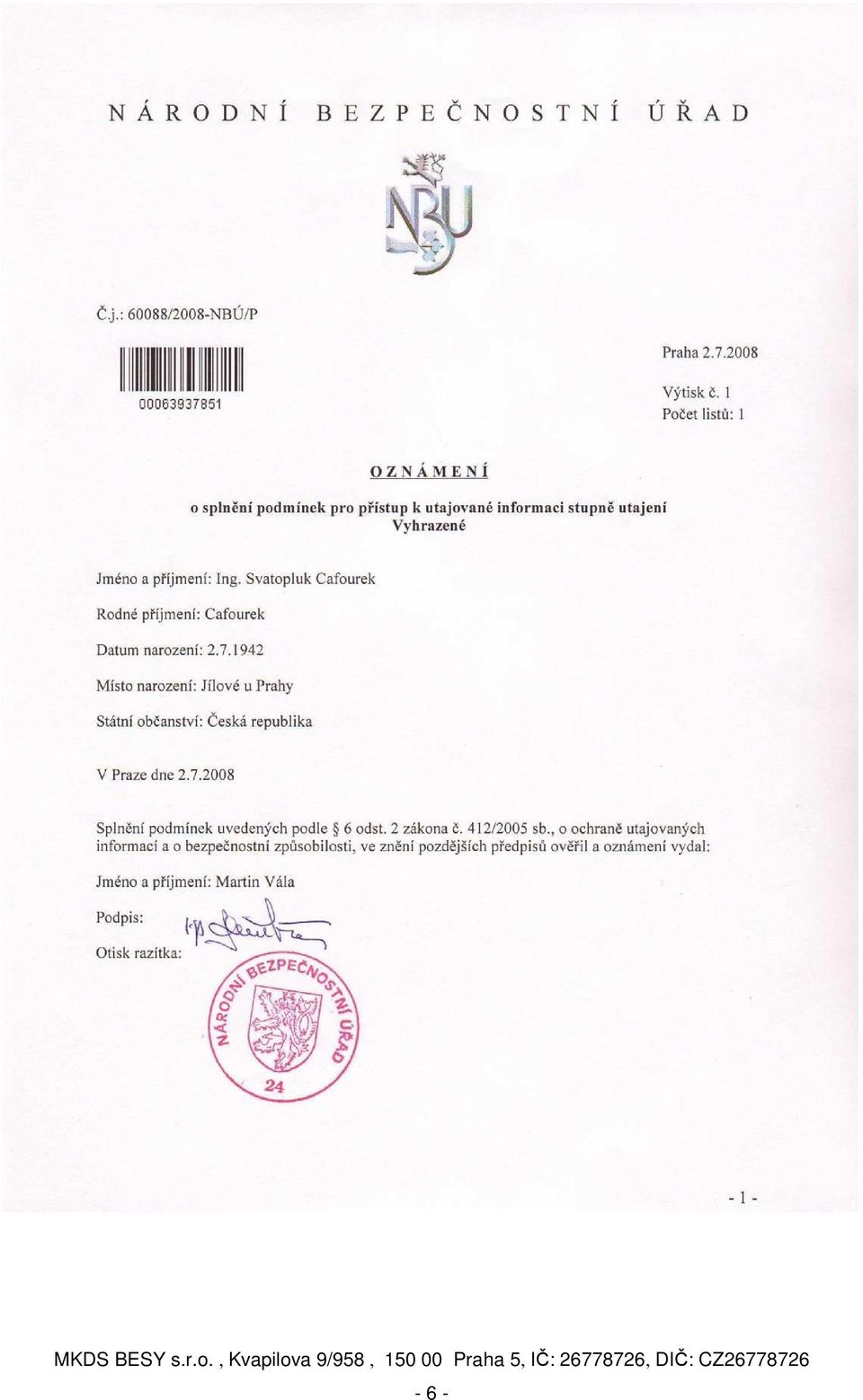

6 - 6 -

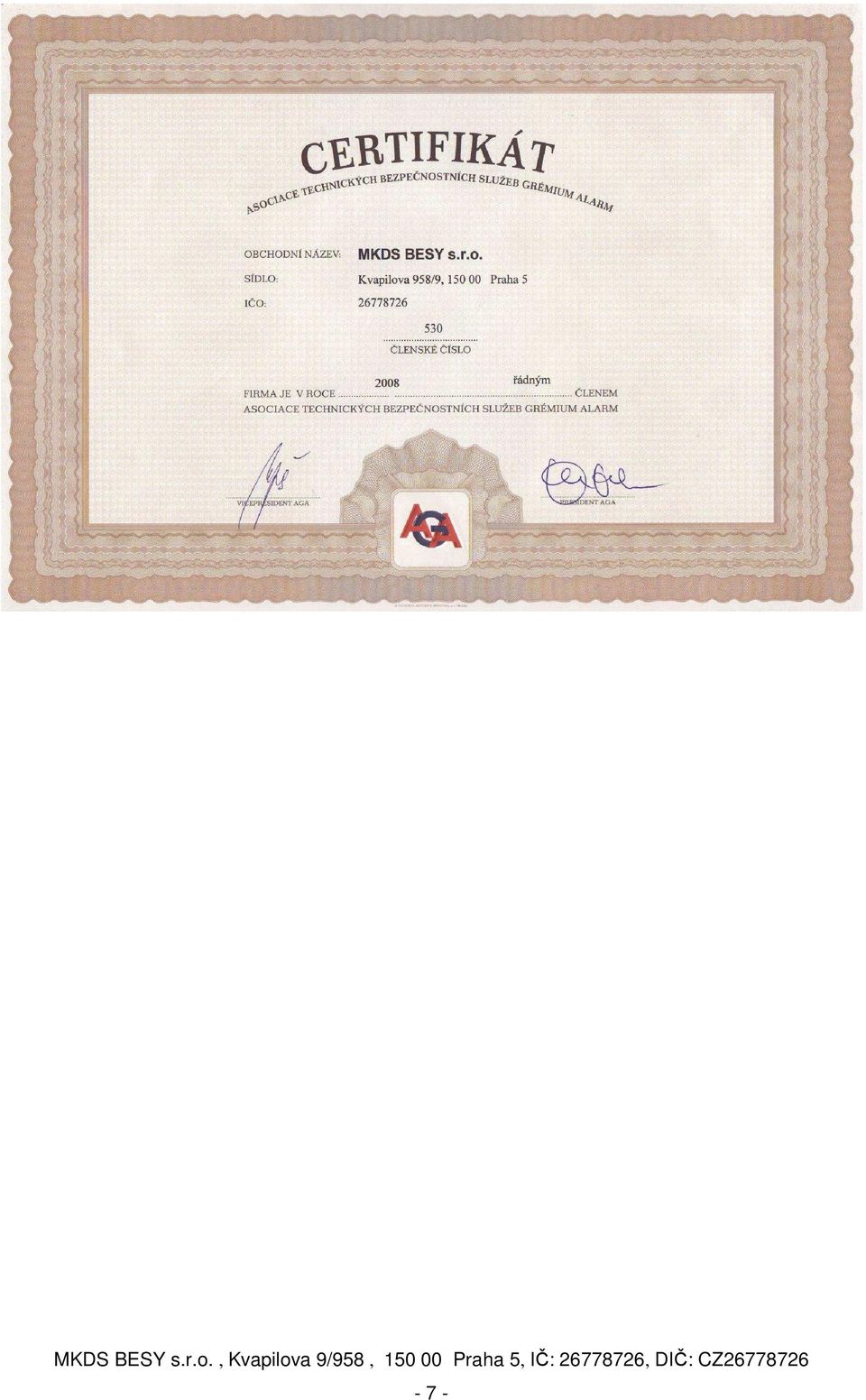

7 - 7 -

8 3. REALIZAČNÍ POSTUP Hlavním produktem společnosti MKDS BESY s.r.o. je montáž kamerových a bezpečnostních systémů. Systémy jsou budovány nejen ve městech, obcích, ale i v průmyslových areálech. Realizace systému je shrnuta do níže uvedených bodů: a, Studie Před započetím realizace systému je vypracována studie, která pojednává o tom, co vše by měl systém zahrnovat, jaké technické, personální a legislativní požadavky by na něj měly být kladeny, co lze od tohoto systému očekávat a jaký finanční obnos bude potřeba na jeho realizaci a údržbu. b, Nabídka V průběhu nabídkového řízení je předkládána nabídka, která specifikuje možnosti, vlastnosti, technické parametry, seznam položek a cenovou specifikaci systému. Nabídka dále obsahuje popis vybudování systému, technická řešení instalací, bloková schémata a náhledy začlenění prvků systému do požadovaných míst nacházejících se ve městě, obci, průmyslové hale, domě, místnosti, chodbě, apod. c, Smlouva o dílo + smlouva o provádění servisní činnosti Dojde-li k přijetí nabídky zadavatelem, je podepsána "Smlouva o dílo" a "Smlouva o provádění servisní činnosti". Smluvní vztah mezi objednatelem a dodavatelem je upraven těmito smlouvami a je závazný pro obě strany. Smlouvy, kromě ceny, stanovují co je předmětem plnění, kdy, jak a za jakých podmínek bude dílo plněno a jaké budou sankce při nedodržení smluvních podmínek. d, Realizace Dalším bodem výstavby kamerového systému je jeho realizace. Realizace je zahájena odsouhlasením nabídky a realizační dokumentace objednatelem, uzavřením patřičných smluv, prováděna dle harmonogramu, který je součástí "Smlouvy o dílo" a v souladu s dalšími ustanoveními uvedenými ve "Smlouvě o dílo". e, Předání díla Předání díla je vyvrcholením výstavby systému. Systém je předán objednateli v provozuschopném stavu, bez vad a nedodělků a v rozsahu uvedeném ve "Smlouvě o dílo". f, Zkušební provoz Ověření funkčnosti systému za účasti objednatele a dodavatele a nastavení systému dle požadavků objednatele. g, Záruční a pozáruční servis Důležitým bodem pro správný a bezporuchový chod systému je provádění záručního a pozáručního servisu. Podmínky pro plnění záručního a pozáručního servisu jsou stanoveny ve "Smlouvě o provádění servisní činnosti", jejíž předložení je vyžadováno "Smlouvou o dílo"

9 4. ROZSAH DODÁVKY KAMEROVÉHO SYSTÉMU Níže uvedené produkty tvoří pouze malou část z celého objemu produktů dodávaných pro kamerový systém. Volba produktů je vždy závislá na složitosti kamerového systému a na možnostech objednatele. KABEL metalický CYKY CYSY koax multifunkční SYKFY UTP / STP optický singlemode multimode RADIOVÝ SPOJ analogový digitální KAMERA analogová pevná otočná digitální IP pevná otočná příslušenství venkovní a vnitřní kryt rohový, sloupový, stěnový a stropní držák stěnový a střešní výložník DISTRUBUCE VIDEO SIGNÁLU ANALOGOVÝ SYSTÉM multiplexer video matice video přepínač video převodník video rozbočovač quad DISTRIBUCE VIDEO SIGNÁLU DIGITÁLNÍ SYSTÉM převodník switch video server - 9 -

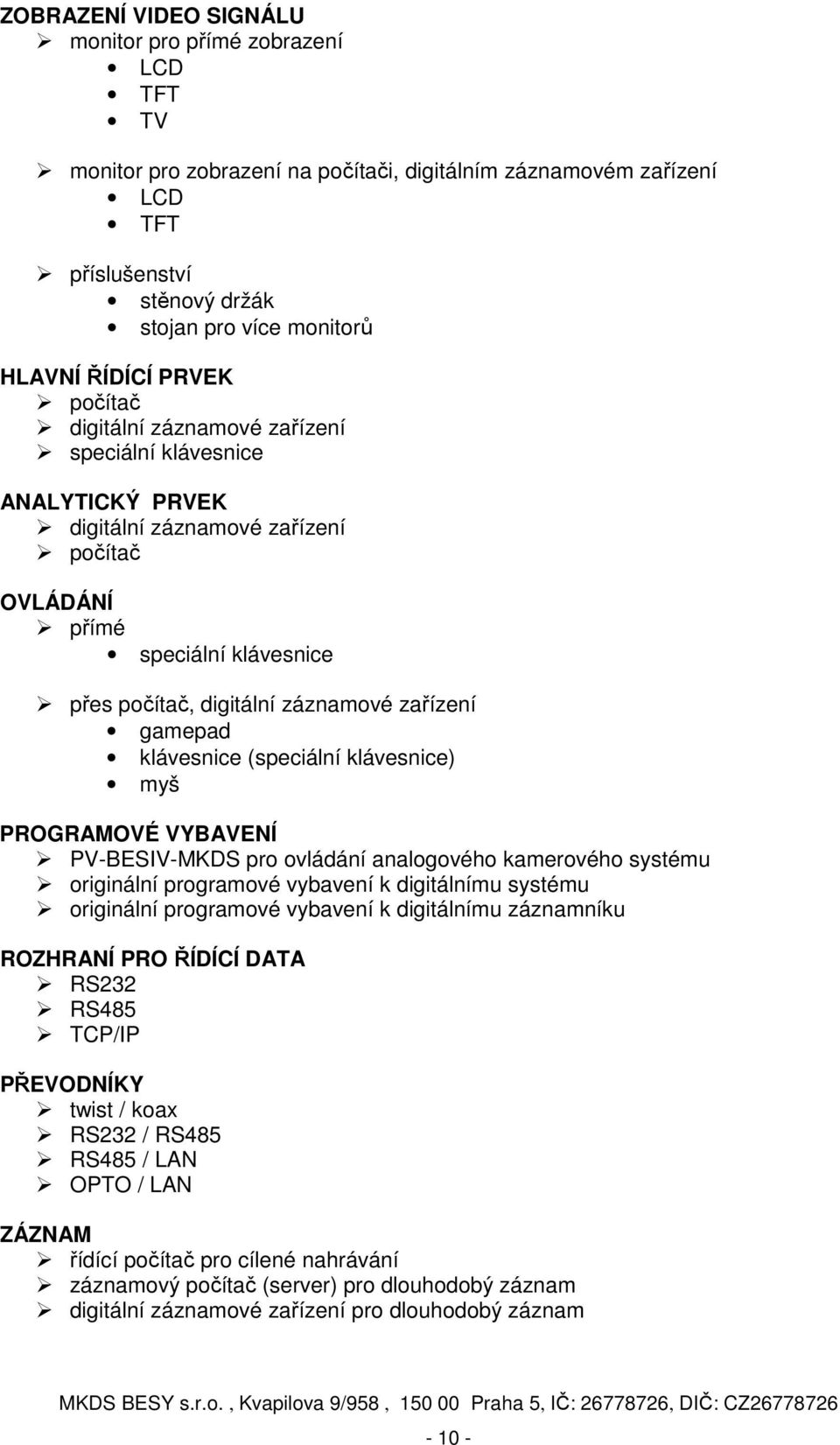

10 ZOBRAZENÍ VIDEO SIGNÁLU monitor pro přímé zobrazení LCD TFT TV monitor pro zobrazení na počítači, digitálním záznamovém zařízení LCD TFT příslušenství stěnový držák stojan pro více monitorů HLAVNÍ ŘÍDÍCÍ PRVEK počítač digitální záznamové zařízení speciální klávesnice ANALYTICKÝ PRVEK digitální záznamové zařízení počítač OVLÁDÁNÍ přímé speciální klávesnice přes počítač, digitální záznamové zařízení gamepad klávesnice (speciální klávesnice) myš PROGRAMOVÉ VYBAVENÍ PV-BESIV-MKDS pro ovládání analogového kamerového systému originální programové vybavení k digitálnímu systému originální programové vybavení k digitálnímu záznamníku ROZHRANÍ PRO ŘÍDÍCÍ DATA RS232 RS485 TCP/IP PŘEVODNÍKY twist / koax RS232 / RS485 RS485 / LAN OPTO / LAN ZÁZNAM řídící počítač pro cílené nahrávání záznamový počítač (server) pro dlouhodobý záznam digitální záznamové zařízení pro dlouhodobý záznam

11 NAPÁJENÍ SYSTÉMU komponenta pro připojení k přímé síti (~230V) adaptér (různé) záložní zdroj (dobíjecí zdroj +baterie 12V) UPS JIŠTĚNÍ SYSTÉMU bleskojistka jistič pojistka přepěťová ochrana síťová (~230V) video datová (řídící data) sdružená (~230V, video, data) TCP/IP svodič přepětí zemnící komponenta

12 5. ANALOGOVÉ KAMEROVÉ SYSTÉMY zjednodušené blokové schéma zapojení analogového kamerového systému Výše znázorněný kamerový systém je analogový systém, tzn., že analogový video signál z kamer je distribuován analogovými prvky až k samotným zobrazovačům a není nijak komprimován. Výjimku pak tvoří řídící či analytický počítač a záznamové zařízení. Aby bylo možno zobrazit video z kamer na monitoru řídícího počítače, je video signál zpracováván grebovací kartou řídícího počítače a tak převáděn na digitalizovaný obraz. Záznamové zařízení je také digitálního charakteru, tzn., že převádí vstupní analogový signál z kamer na komprimovaná data a ty pak uchovává na svých pevných discích. Použití těchto digitálních záznamníků je výhodné, jelikož je dosaženo dlouhé záznamové doby. Kamerový systém je řízen počítači a umožňuje ovládat kamery z více řídících míst. Hlavním prvkem kamerového systému je řídící počítač (server), pomocí něhož uživatel ovládá kamery a administrátor konfiguruje veškeré prvky kamerového systému. Uživateli s nejvyšší prioritou, který využívá serveru k ovládání kamer, nemohou ostatní operátoři s nižší prioritou v podružných řídících centrech vzít kameru, kterou má momentálně zvolenou (ostatní kamery mohou ovládat). V případě, že operátor na serverovém počítači zvolenou kameru opustí, tj. zvolí si jinou kameru, dojde k uvolnění dané kamery pro operátory s nižší prioritou

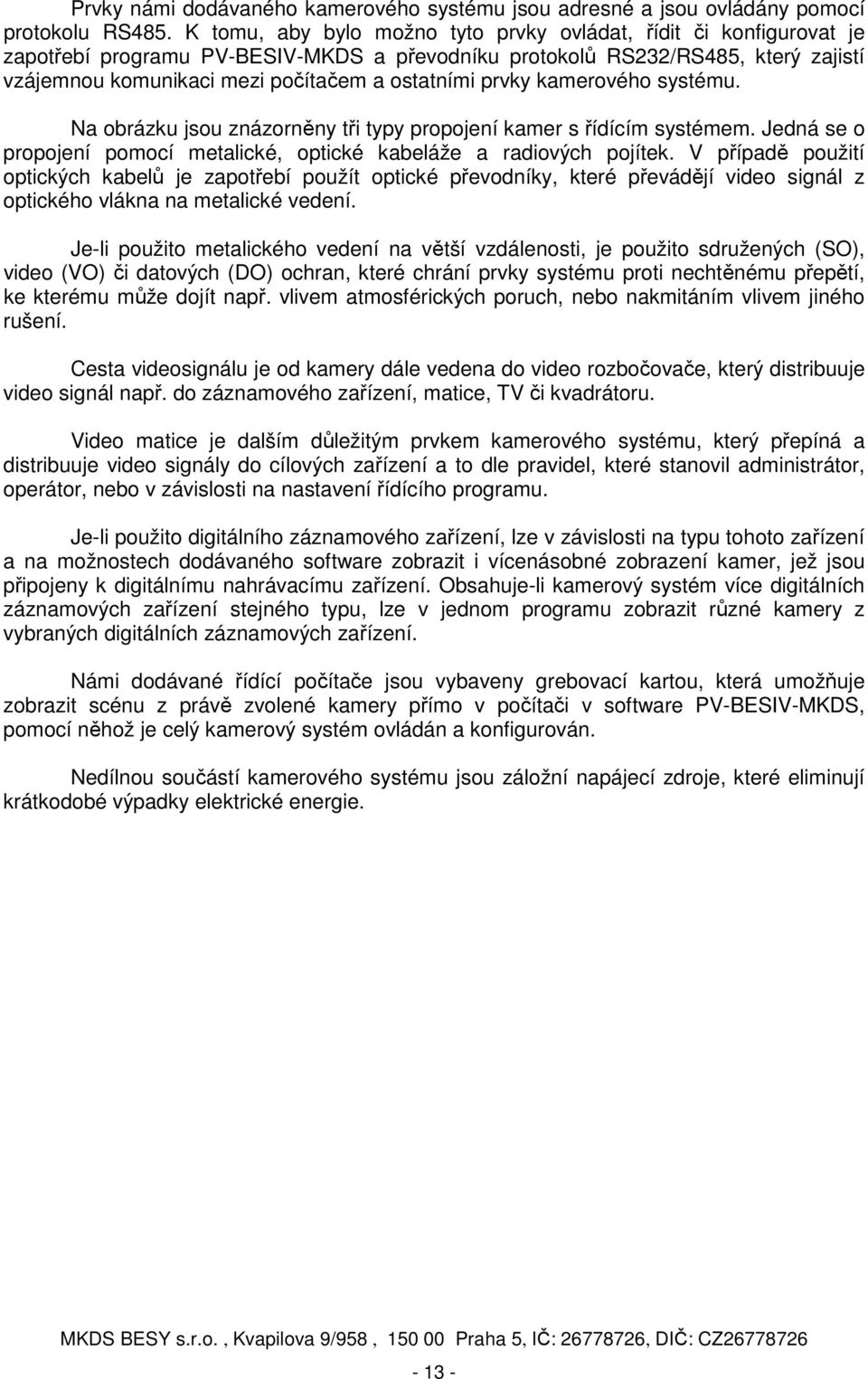

13 Prvky námi dodávaného kamerového systému jsou adresné a jsou ovládány pomocí protokolu RS485. K tomu, aby bylo možno tyto prvky ovládat, řídit či konfigurovat je zapotřebí programu PV-BESIV-MKDS a převodníku protokolů RS232/RS485, který zajistí vzájemnou komunikaci mezi počítačem a ostatními prvky kamerového systému. Na obrázku jsou znázorněny tři typy propojení kamer s řídícím systémem. Jedná se o propojení pomocí metalické, optické kabeláže a radiových pojítek. V případě použití optických kabelů je zapotřebí použít optické převodníky, které převádějí video signál z optického vlákna na metalické vedení. Je-li použito metalického vedení na větší vzdálenosti, je použito sdružených (SO), video (VO) či datových (DO) ochran, které chrání prvky systému proti nechtěnému přepětí, ke kterému může dojít např. vlivem atmosférických poruch, nebo nakmitáním vlivem jiného rušení. Cesta videosignálu je od kamery dále vedena do video rozbočovače, který distribuuje video signál např. do záznamového zařízení, matice, TV či kvadrátoru. Video matice je dalším důležitým prvkem kamerového systému, který přepíná a distribuuje video signály do cílových zařízení a to dle pravidel, které stanovil administrátor, operátor, nebo v závislosti na nastavení řídícího programu. Je-li použito digitálního záznamového zařízení, lze v závislosti na typu tohoto zařízení a na možnostech dodávaného software zobrazit i vícenásobné zobrazení kamer, jež jsou připojeny k digitálnímu nahrávacímu zařízení. Obsahuje-li kamerový systém více digitálních záznamových zařízení stejného typu, lze v jednom programu zobrazit různé kamery z vybraných digitálních záznamových zařízení. Námi dodávané řídící počítače jsou vybaveny grebovací kartou, která umožňuje zobrazit scénu z právě zvolené kamery přímo v počítači v software PV-BESIV-MKDS, pomocí něhož je celý kamerový systém ovládán a konfigurován. Nedílnou součástí kamerového systému jsou záložní napájecí zdroje, které eliminují krátkodobé výpadky elektrické energie

14 6. DIGITÁLNÍ KAMEROVÉ SYSTÉMY zjednodušené blokové schéma zapojení digitálního kamerového systému Výše uvedený digitální kamerový systém je řízen počítači a umožňuje ovládat kamery z více řídících míst. Uživatel tak může ovládat a řídit kamerový systém z kteréhokoliv místa v počítačové síti tohoto kamerového systému. Hlavním prvkem tohoto systému je řídící počítač s příslušným programovým vybavením, který umožňuje uživateli plně ovládat a konfigurovat veškeré prvky kamerového systému a dále pak záznamový počítač, popř. digitální záznamník, který slouží k uchování dat pořízených z kamer. Míra komprimace uchovávaných dat je dána možnostmi digitálního záznamového zařízení. Nejběžnějším formátem pro digitální zpracování video signálu je MPEG-4, nebo H.264. Každý prvek v systému je adresný, tj. má vlastní TCP/IP adresu. Všechny prvky tohoto systému jsou mezi sebou propojeny počítačovou sítí LAN, která může být tvořena metalickým či optickým vedením, popř. radiovými spoji. Veškerá data pro ovládání a řízení systému jsou tak přenášena pouze touto počítačovou síti a to prostřednictvím protokolu TCP/IP

15 Konfiguraci prvků systému a přiřazení priorit uživatelům pro řízení kamerového systému provádí pouze administrátor, tj. uživateli s nižšími právy není umožněno konfigurovat systém. K tomu, aby řídící počítač mohl zobrazovat vícenásobné zobrazení na více monitorech, musí být v tomto počítači nainstalovány grafické karty podporující připojení více monitorů. Je-li tato podmínka splněna, na prvním monitoru může být např. zobrazen ovládací panel pro ovládání kamer, na druhém monitoru vícenásobné zobrazení připojených kamer a na třetím monitoru podkladová mapa atd. Možností zobrazení je více a záleží vždy na uživateli, jaký typ zobrazení si zvolí. Pomocí programového vybavení na řídícím počítači lze nejen konfigurovat a zobrazit všechny dostupné prvky systému, vč. zobrazení videa z kamer, ale i přehrávat video záznam, který je uložen na vzdáleném záznamovém počítači, popř. digitálním záznamníku. Kamerový systém je ovládán přes programové vybavení řídícího počítače pomocí počítačové myši, nebo speciální klávesnice. Aby byla zajištěna stabilita kamerového systému v případě výpadku el. energie, jsou použity záložní zdroje, které tyto výpadky eliminují. Pro případ, že by došlo k nechtěnému přepětí na vedení, např. vlivem atmosférických poruch, jsou na delších vedeních instalovány přepěťové datové ochrany. V případě začlenění analogových kamer a video serverů jsou instalovány ještě přepěťové video ochrany. Přestože se jedná o digitální systém, tj. veškeré komponenty kamerového systému jsou digitálního charakteru, lze do tohoto systému zapojit i analogové kamery. V případě použití analogové kamery je zapotřebí, aby mezi analogovou kamerou a digitálním systémem byl zapojen video server, který převádí analogový video signál z dané kamery na data srozumitelná pro digitální systém

16 7. PASPORTIZACE Pasportizace je kompletní inventura všech prvků začleněných do systému MKDS a není součástí předávacích protokolů a ani dokumentace skutečného provedení. Pasportizace je vypracována jako doplněk k dokumentaci skutečného provedení a to na základě objednávky objednatele. Prvkům jsou přiřazena inventární čísla a na základě tohoto označení je vypracován soupis všech prvků systému. Pro přehlednost a snadnou kontrolu toho, co se v systému nachází, je k soupisu pořízena fotodokumentace, ve které jsou prvky systému MKDS označeny příslušným inventárním číslem. Výstupem "Pasportizace" pro objednatele je ocenění jednotlivých prvků systému i celého celku (řídící centrum, kamerové místo, apod.). Pasportizace bývá využívána např. k pojištění systému proti živelným pohromám či vandalismu nebo k prokázání hospodaření s majetkem objednatele. příklad fotodokumentace s vyznačením prvků systému MKDS a přiřazení inventárních čísel k těmto prvkům

17 Pol. č. Název Typ 1 Sledovací kamerový terminál Inventurní soupis Městský kamerový dohlížecí systém Dislokace č. 13 kamerové stanoviště ks / spr SKT(d) 1 Inv. ozn. Cena bez DPH Cena vč. DPH MKDS 13/1 Barevná kamera MTV63V3HP 1 CENA CENA Objektiv ZOOM mm AVENIR SL10200P 1 CENA CENA Otočná hlavice V/H VPT VAC 1 CENA CENA Podlouhlý kryt KITHEG360 1 CENA CENA 2 Držák SKT(d) 1 MKDS 13/2 CENA CENA 3 Plastová skříň LUCA 1 MKDS 13/3 Přepěťová ochrana OV 1 CENA CENA Přepěťová ochrana OD 1 CENA CENA Přepěťová ochrana OS 1 CENA CENA Elektrická 4 zabezpečovací MKDS signalizace - EZS-VOT 1 13/4 videoochrana CENA CENA technologie 5 Ochranná ocelová skříň vybavená OSELvyb. 1 MKDS 13/5 CENA CENA Telemetrie ŘE-BESIV-OZO(d) 1 CENA CENA Řídící elektronika EZS-VOT 1 v ceně 13/4 v ceně 13/4 Přepěťová ochrana OV 1 CENA CENA Přepěťová ochrana OD 1 CENA CENA Přepěťová ochrana OS 1 CENA CENA Vzdálený detektor přítomnosti napájecího napětí Dálkový odpínač sítě 230V 6 Záložní napájení UPS APC 250VA 1 7 Ochranná ocelová skříň Mikrovlnné pojítko duplexní pro přenos obrazu a dat, polokomplet ŘE-BESIV-I3N 1 CENA CENA ŘE-BESIV-ODP 1 CENA CENA 1 MKDS 13/6 MKDS 13/7 CENA v ceně KNW-5,8AVI CENA v ceně KNW-5,8AVI KNW-5,8AVI 1 CENA CENA Dodací list / rok dodání Modernizace 2004, 1. Úkol, 1.1. / 2004 Modernizace 2004, 1. Úkol, 1.1. / 2004 Modernizace 2004, 1. Úkol, 1.1. / 2004 Modernizace 2004, 1. Úkol, 1.1. / 2004 Modernizace 2004, 1. Úkol, 1.1. / 2004 Modernizace 2004, 1. Úkol, / 2004 Modernizace Dodatek / 1997 Modernizace 2004, 1. Úkol, 1.4. / 2004 Modernizace 2004, 1. Úkol, 1.1. / Dodatek / 1997 Modernizace 2004, 1. Úkol, 1.8. / 2004 Modernizace 2004, 1. Úkol, 1.9. / 2004 Modernizace 2004, 1. Úkol, / 2004 Modernizace 2004, 1. Úkol, 1.6. / 2004 Modernizace 2004, 1. Úkol, 1.7. / 2004 Modernizace 2004, 1. Úkol, / 2004 Modernizace 2004, 1. Úkol, 1.2. / 2004 Modernizace 2004, 1. Úkol, 1.2. / 2004 Výrobní číslo Cena celkem bez DPH DPH Cena celkem včetně DPH SUMA SUMA SUMA

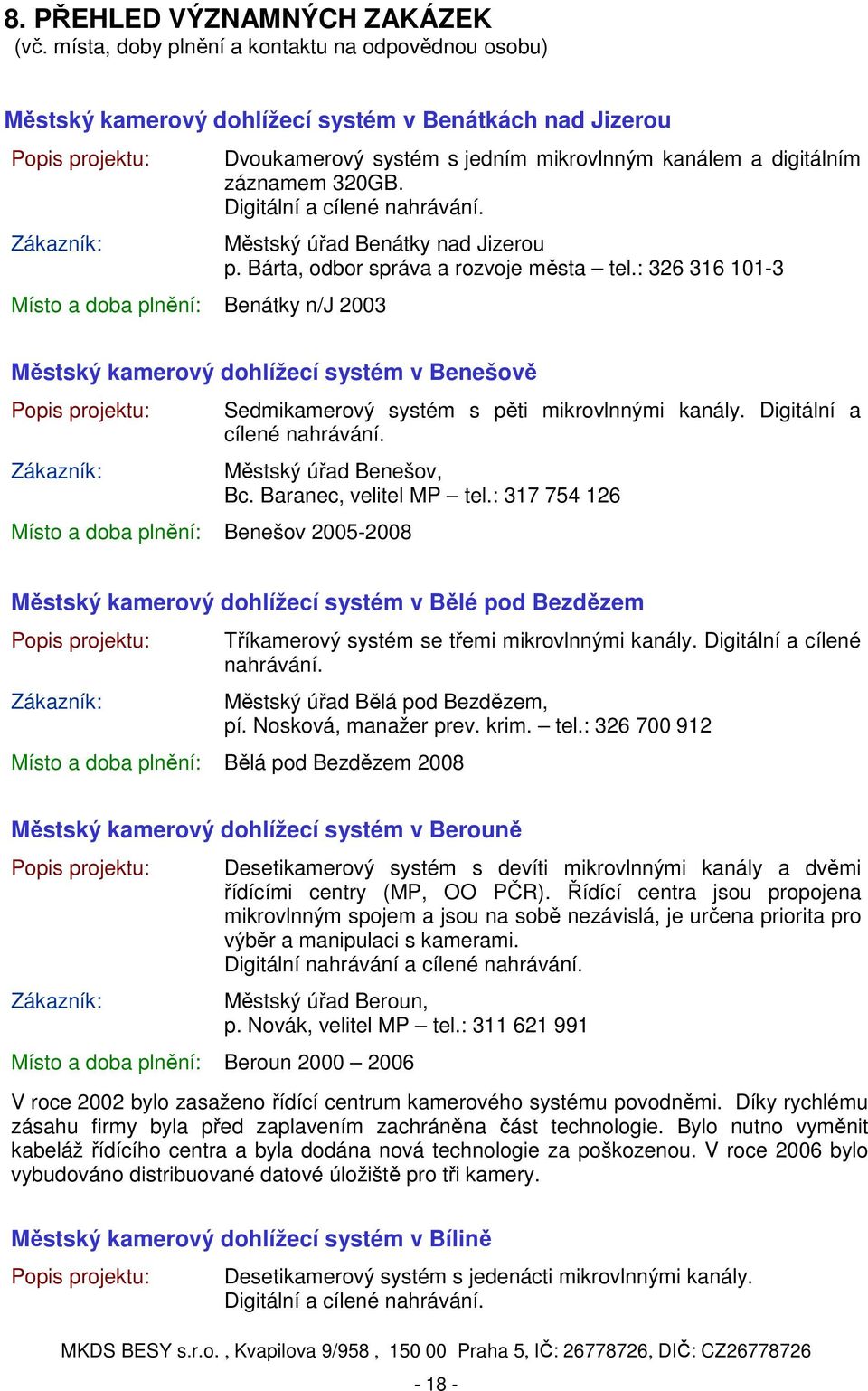

18 8. PŘEHLED VÝZNAMNÝCH ZAKÁZEK (vč. místa, doby plnění a kontaktu na odpovědnou osobu) Městský kamerový dohlížecí systém v Benátkách nad Jizerou Místo a doba plnění: Benátky n/j 2003 Dvoukamerový systém s jedním mikrovlnným kanálem a digitálním záznamem 320GB. Digitální a cílené nahrávání. Městský úřad Benátky nad Jizerou p. Bárta, odbor správa a rozvoje města tel.: Městský kamerový dohlížecí systém v Benešově Místo a doba plnění: Benešov Sedmikamerový systém s pěti mikrovlnnými kanály. Digitální a cílené nahrávání. Městský úřad Benešov, Bc. Baranec, velitel MP tel.: Městský kamerový dohlížecí systém v Bělé pod Bezdězem Tříkamerový systém se třemi mikrovlnnými kanály. Digitální a cílené nahrávání. Městský úřad Bělá pod Bezdězem, pí. Nosková, manažer prev. krim. tel.: Místo a doba plnění: Bělá pod Bezdězem 2008 Městský kamerový dohlížecí systém v Berouně Desetikamerový systém s devíti mikrovlnnými kanály a dvěmi řídícími centry (MP, OO PČR). Řídící centra jsou propojena mikrovlnným spojem a jsou na sobě nezávislá, je určena priorita pro výběr a manipulaci s kamerami. Digitální nahrávání a cílené nahrávání. Městský úřad Beroun, p. Novák, velitel MP tel.: Místo a doba plnění: Beroun V roce 2002 bylo zasaženo řídící centrum kamerového systému povodněmi. Díky rychlému zásahu firmy byla před zaplavením zachráněna část technologie. Bylo nutno vyměnit kabeláž řídícího centra a byla dodána nová technologie za poškozenou. V roce 2006 bylo vybudováno distribuované datové úložiště pro tři kamery. Městský kamerový dohlížecí systém v Bílině Desetikamerový systém s jedenácti mikrovlnnými kanály. Digitální a cílené nahrávání

19 Místo a doba plnění: Bílina Městský úřad Bílina, p. Obracaník, odpovědný pracovník MP tel.: Přidružený kamerový systém Železniční stanice v Bílině Místo a doba plnění: Bílina 2004 Systém se třemi kamerami a tísňovými tlačítky. České dráhy a.s., p. Vošvrda, přednosta tel.: Městský kamerový dohlížecí systém v Brandýse nad Labem St. Boleslavi Dvanáctikamerový systém se dvěma řídícími centry. Čtyři kamerová místa jsou s distribučním bodem a řídícím centrem propojena optickým vedením v délce cca 420m. Osm kamerových míst je propojeno mikrovlnným přenosem. Řídící centra u Městské policie a na P ČR jsou propojena optickým vedením v délce cca 280m. Řídící centra jsou na sobě nezávislá, je určena priorita pro výběr a manipulaci s kamerami. Digitální a cílené nahrávání. Městský úřad Brandýs nad Labem - St. Boleslav p. Javůrek, místostarosta města tel.: Místo a doba plnění: Brandýs n/l - St. Bol V roce 2005 byly vytvořeny předpoklady pro začlenění bezpečnostních systémů nově vybudovaného sídliště Zahradní město do MKDS jako přidruženého systému. V roce 2006 byla v rámci výstavby MKDS pořízena část bezdrátového rozhlasu do sídliště Zahradní město s grafickou nadstavbou v operačním centru a byla vytvořena systémová automatizace sledování průjezdu vozidel místní komunikací. Městský kamerový dohlížecí systém v Českém Krumlově Šestikamerový systém s osmi mikrovlnnými kanály pro přenos videosignálu a čtyřmi mikrovlnnými kanály pro síť ethernet mezi MP a PČR. Dvě řídící centra, obě s možností plného využívání MKDS vč. přístupu k záznamům. Digitální a cílené nahrávání. Městská policie Český Krumlov p. Pípal, odpovědný pracovník MP tel.: Místo a doba plnění: Český Krumlov Městský kamerový dohlížecí systém v Českém Těšíně Tříkamerový systém se třemi mikrovlnnými kanály a dvěmi řídícími centry (Městská pol., PČR). Analogové nahrávání. Městský úřad Český Těšín,

20 p.hrůza, ředitel MP tel.: Místo a doba plnění: Český Těšín Obecní kamerový dohlížecí systém v Čestlicích Tříkamerový systém s řídícím centrem u PČR a propojením s OKDS v Průhonicích. Distribuovaná datová úložiště. Digitální nahrávání. Místo a doba plnění: Čestlice 2007 Obecní úřad Čestlice p. Šáchl, místostarosta tel.: V roce 2007 byl realizován pilotní projekt ochrany obchodní zóny a propojení OKDS obcí Průhonice (Obecní policie) a Čestlice (OO PČR). Celý systém zahrnuje 12 kamer, možnost využívání již instalovaných kamer nebo bezpečnostních systémů obchodních řetězců, rozsáhlou radiovou síť, kapacitu záznamu 1,3TB, využívání všech kamer a záznamů oběma řídícími centry. Městský kamerový dohlížecí systém v Duchcově Sedmikamerový systém se šesti mikrovlnnými kanály a digitálním záznamem 320GB. Digitální a cílené nahrávání. Městský úřad Duchcov p. Hübner, velitel MP tel.: Místo a doba plnění: Duchcov Kamerový systém Železniční stanice v Duchcově Místo a doba plnění: Duchcov 2004 Pětikamerový systém s digitálním záznamem. Městský úřad Duchcov p. Hübner, velitel MP tel.: V budoucnu se předpokládá propojení kamerového systému ŽST s MKDS Duchcov (viz. kamerový systém ŽST Bílina). Městský kamerový dohlížecí systém v Chomutově Dvacetikamerový MKDS s patnácti mikrovlnnými kanály, dvojnásobná retranslace, jedna z nejrozsáhlejších aplikací v rámci programu prevence kriminality. Sedm kamerových míst zabezpečeno EZS-VOT (viz. pozn.). Digitální a cílené nahrávání. Městský úřad Chomutov, p. Skalický, odpovědný pracovník MP tel.: Místo a doba plnění: Chomutov EZS-VOT ochrana vzdáleného kamerového místa nebo místa s drahou technologií

21 speciálním systémem složeným z PIRu, černobílé bezpečnostní kamery a osvětlovacího tělesa. Scéna bezpečnostní kamery je v případě poplachu přenášena do řídícího centra. V roce 2005 bylo vybudováno propojení MKDS s PCO. V případě, že PCO zaznamená poplach z připojené EZS, automaticky se otočí kamery do požadovaného směru, odkud byl vyhlášen poplach EZS v objektu, který je v dohledu kamer. V roce 2005 byla vybudována optická trasa propojující řídící centrum s výškovým domem, který slouží jako distribuční stanoviště pro dvanáct kamer. V roce 2007 došlo k rozšíření digitálního záznamu na 6TB a byly vyměněny 4 kamery za modernější. Lokální kamerové systémy k dohlížení RZ na parkovištích v Chomutově s nočním přísvitem Místo a doba plnění: Chomutov, lokální systémy na městských parkovištích, každý systém vybaven dvěma IP kamerami jedna zajišťuje přehled, druhá snímá RZ a detaily vozidla, v noci je scéna osvětlována infračerveným zářením, každý systém je vybaven digitálním záznamem o kapacitě 500GB s možností vzdáleného přístupu. Městský úřad Chomutov, p. Skalický, odpovědný pracovník MP tel.: Městský kamerový dohlížecí systém v Kadani Místo a doba plnění: Kadaň Dvanáctikamerový MKDS s dvěma řídícími centry (MP a P ČR) s patnácti mikrovlnnými kanály. Digitální a cílené nahrávání. Městský úřad Kadaň, Bc. Drozd, ředitel MP tel.: V roce 2006 byly vyměněny původní kulové kamerové terminály z let za kompaktní kamerové terminály speed dome. V roce 2007 bylo vybudováno distribuované datové úložiště pro 8 kamer a bylo přestěhováno distribuční stanoviště sloužící pro příjem signálů z celého MKDS. Městský kamerový dohlížecí systém v Liberci Místo a doba plnění: Liberec Dvacetikamerový systém se sedmnácti mikrovlnnými kanály a jedenácti EZS-VOT. Analogové a cílené nahrávání. Městský úřad Liberec, p. Krajčík, zástupce ředitele MP tel.: Městský kamerový dohlížecí systém v Litvínově Přestavba původního dvoukamerového systému na sedmikamerový systém BESIV se šesti mikrovlnnými kanály a dvěma řídícími centry (Městská policie a OO PČR). Řídící centra jsou propojena optickou trasou a řízení probíhá nezávisle na základě předem udělených priorit. Druhé řídící centrum u PČR má možnost nahlížet do

22 Místo a doba plnění: Litvínov digitálního záznamu a vybraný záznam stáhnout. Digitální a cílené nahrávání. Městský úřad Litvínov p. Matoušek, odpovědný pracovník MP tel.: V roce 2003 byla realizována výstavba dalšího místa řízení u OO PČR Litvínov s možností aktivně ovládat zvolenou kameru a nahlížet do digitálního záznamníku. Městský kamerový dohlížecí systém v Lysé nad Labem Šestikamerový systém se sedmi mikrovlnnými kanály a dvěma řídicími centry (Městská policie, P ČR). Řídící centra jsou propojena optickou trasou a řízení probíhá nezávisle na základě předem udělených priorit. Druhé řídící centrum u PČR má možnost nahlížet do digitálního záznamu a vybraný záznam stáhnout. Digitální a cílené nahrávání. Městský úřad Lysá nad Labem, p. Přibyl, velitel MP tel.: Místo a doba plnění: Lysá nad Labem Obecní kamerový dohlížecí systém v Průhonicích Obecní úřad Průhonice p. Hrouda, velitel OP tel.: Místo a doba plnění: Průhonice V roce 2005 bylo vybudováno distribuované datové úložiště pro čtyři kamery. V roce 2007 byl realizován pilotní projekt ochrany obchodní zóny a propojení OKDS obcí Průhonice (Obecní policie) a Čestlice (OO PČR). Celý systém zahrnuje 12 kamer, možnost využívání již instalovaných kamer nebo bezpečnostních systémů obchodních řetězců, rozsáhlou radiovou síť, kapacitu záznamu 1,3TB, využívání všech kamer a záznamů oběma řídícími centry. Městský kamerový dohlížecí systém v Sezimově Ústí Tříkamerový systém se třemi mikrovlnnými kanály a jedním řídícím centrem (Městská policie) a jedním dohlížecím centrem (OO P ČR). Digitální a cílené nahrávání. Městská policie Sezimovo Ústí p. Vigner, velitel MP tel.: Místo a doba plnění: Sezimovo Ústí 2006 Městský kamerový dohlížecí systém ve Slaném Desetikamerový systém s devíti mikrovlnnými kanály a dvěma řídícími centry Analogové, digitální a cílené nahrávání. Městský úřad Slaný, p. Štěpánek, velitel MP tel.:

23 Místo a doba plnění: Slaný V roce 2003 byla realizována výstavba dalšího místa řízení u OO PČR Slaný s možností aktivně ovládat zvolenou kameru. Do MKDS bylo včleněno zařízení a programové vybavení OSUD umožňující zpřesnit a algoritmizovat činnost operačního pracovníka při řešení krizových situací a MKDS. V roce 2003 byl rovněž do bezpečnostního systému města zařazen adresný městský rozhlas ovladatelný i operátorem MKDS. V roce 2005 byl MKDS propojen s PCO. V roce 2006 byla provedena přestavba a modernizace řídícího centra MKDS u MP. Městský kamerový dohlížecí systém v Sušici Místo a doba plnění: Sušice 2007 Doplnění stávajícího MKDS o jedno kamerové stanoviště vč. propojení, doplnění řídícího centra. Městský úřad Sušice, p. Potužník, velitel MP tel.: Městský kamerový dohlížecí systém v Táboře Místo a doba plnění: Tábor Šestnáctikamerový systém s osmnácti mikrovlnnými kanály, digitálním záznamem (2,68TB) a dvěma řídícími centry (Městská policie, P ČR). Digitální a cílené nahrávání. Městský úřad Tábor p. Svoboda, velitel MP tel.: Pozoruhodné je umístění kamery a mikrovlnného pojítka na komíně teplárny ve výšce cca 50m na speciální plošině. V roce 2003 byla realizována výstavba dalšího místa řízení u OO PČR Tábor s možností aktivně ovládat zvolenou kameru. V roce 2007 prvně využit kolektor pod městem pro připojení kamery optovláknovou kabelovou trasou. Městský kamerový dohlížecí systém v Trmicích Místo a doba plnění: Trmice 2007 Čtyřkamerový systém se třemi mikrovlnnými kanály, digitálním záznamem (750GB). Dvě řídící centra (MP a PČR), obě s možností plného využívání MKDS vč. přístupu k záznamům. Digitální a cílené nahrávání. Městský úřad Trmice p. Hainz, místostarosta tel.: Městský kamerový dohlížecí systém v Žatci Přestavba původního pětikamerového systému na systém BESIV s doplněním dalších dvou kamer a výměnou 2 kamer za modernější. Analogové, digitální a cílené nahrávání. Městský úřad Žatec

24 Místo a doba plnění: Žatec p. Sláma, odpovědný technik MP tel.: Servis a opravy uzavřených kamerových systémů (CCTV) pro Policii ČR Středočeský kraj Servis a opravy uzavřených kamerových systémů P ČR. Policie České republiky, správa středočeského kraje p. Válka, tel.: Místo a doba plnění: Středočeský kraj Kamerový dohled nad výrobní linkou v dispečinku výrobní haly ŠKODA AUTO a.s. 36 kamerový systém s možností současného zobrazení všech scén, digitálního nahrávání a vybavení analytického centra. ŠKODA AUTO a.s., p. Rejzl, vedoucí dispečinku haly M1C (linka výroby Fabia) tel.: Místo a doba plnění: ŠKODA AUTO a.s Kamerový systém (CCTV) v prostorách výrobny autoklimatizací Uživatel: Místo a doba plnění: Rakovník, 2006 Rozšíření stávajícího kamerového systému o 18 barevných kamer, digitální záznam a rozšíření stávajícího dohlížecího centra a záznamových kapacit stávajících záznamníků obrazu. Valeo autoklimatizace, s.r.o. p. Trusina, odbor investice, tel: Kamerový systém (CCTV) napojený na páteřní optickou trasu doplněný o snímání poplachů z pohybových čidel s možností volby nasvětlení scény, páteřní optická trasa. Místo a doba plnění: Děčín, Devítikamerový sofistikovaný IP systém doplněný o snímání a záznam poplachů z pohybových čidel s možností volby nasvětlení scény, výstavba páteřní optické trasy v rámci areálu a připojení CCTV na ni, digitální záznam o kapacitě 1TB. RYKO PLUS spol. s r.o. RYKO - Podmokelská obchodní a.s. Ing. Karel Doležal, tel: Komplexní zabezpečovací systém Komplexní systém s dvaceti ústřednami EZS rozdělenými do

25 Místo a doba plnění: Tušimice téměř sta samostatně ovladatelných oblastí a téměř dvěma tisíci čidel, více než deseti video systémy, pultem centrální ochrany, speciálním programovým vybavením z vlastního vývoje. Severočeské doly, a.s., Doly Nástup Tušimice, p. Kraus, vedoucí oddělení péče o základní fondy DNT tel.: Dohled nad technologií odsíření v Elektrárně Tušimice (ETUII) Aplikace průběžně rozšiřovaného inteligentního video systému v náročných průmyslových podmínkách. Elektrárna Tušimice II. (ČEZ) Místo a doba plnění: Tušimice 1997 Dohled nad montážním místem uhelných a skrývkových velkostrojů Březno (DNT Tušimice) Aplikace městského kamerového dohlížecího systému do průmyslového prostředí, tři kamery, vnější EZS a pět kamer vnitřních. Vítkovice Prodeco a.s. (tel: ) Místo a doba plnění: DNT - Březno 1998 Dohled nad pracovištěm "SKRÝVKA" DNT Tušimice (Málkov) Čtyřkamerový systém se třemi místy řízení a sledování. Dvě řídící místa jsou se systémem propojena mikrovlnným kanálem. Severočeské doly a.s. Chomutov (DNT) (tel: ) Místo a doba plnění: DNT Tušimice (Málkov) 1998 Monitorovací systém pro fotbalový stadion Liberec Monitorovací systém s třemi kamerami, částečně mobilní. Městský úřad Liberec Místo a doba plnění: Liberec 1997 V seznamu jsou uvedeny zakázky mající pro firmu rozhodující význam z hlediska objemu prací nebo z hlediska osvojení nových technologií a jejich aplikace

26 - 26 -

27 9. NÁHLEDY NA MOŽNÉ PROVEDENÍ KAMEROVÝCH, DISTRIBUČNÍCH STANOVIŠŤ A ŘÍDÍCÍCH, ANALYTICKÝCH CENTER A NA UMÍSTĚNÍ JINÉ TECHNOLOGIE Kamerové stanoviště

28 Kamerové stanoviště

29 Řídící centrum Analytické centrum

30 Umístění jiné technologie

31 10. REKLAMA

32 - 32 -

33 11. POUŽÍVANÉ PRODUKTOVÉ ZNAČKY 3Com Acer Alps AMD Anixter APC ASRock ASUS AVerMedia AVM Fritz Axis

34 Belkin CamTron Codegen Computar Cooler Master Dedicated Micros Dallmeier D-Link D-TEG Edimax Eurocase Fons

35 Fortron Fujitsu Siemens Genius Gigabyte Hitachi Hewlett Packard Hyundai Chicony Indogo Vision Intel Kingston Konwes

36 KPZ LG cz.lge.com Lilin Linksys www-cz.linksys.com Lite-On Logic Logitech Matrox Maxtor Metel Microelectronics technology Microsoft

37 Modecom MSI Nuuo Oez Panasonic Papouch Paradox Philips Pinnacle Planet PowerColor Saltek

38 Samsung Sapphire Seagate Sony Sweex Toshiba Toshiba Storage Western Digital Zotac
