1 Projekční podklady k teplovzdušným vytápěcím soupravám CE

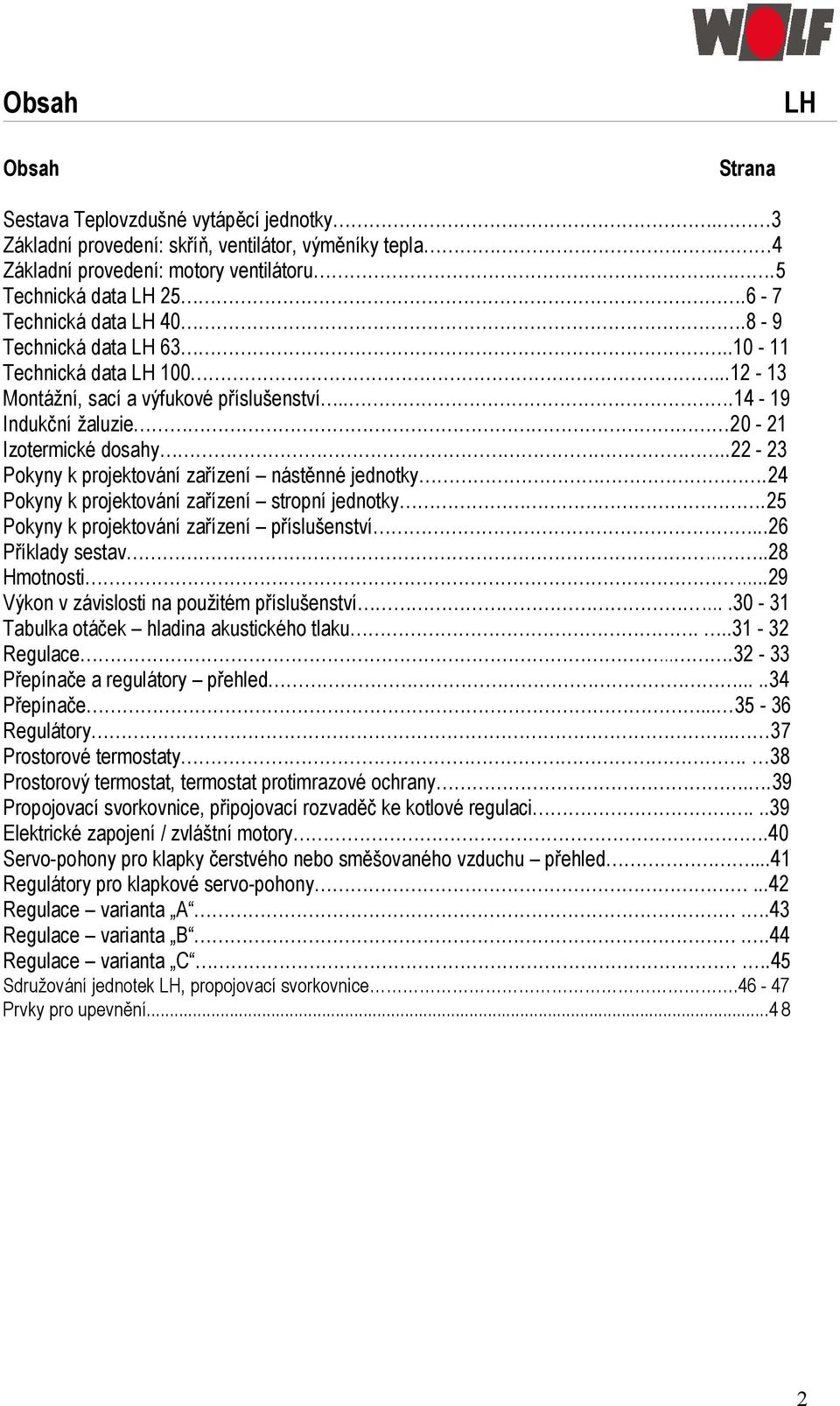

2 Obsah Obsah Strana Sestava Teplovzdušné vytápěcí jednotky. 3 Základní provedení: skříň, ventilátor, výměníky tepla. 4 Základní provedení: motory ventilátoru..5 Technická data Technická data Technická data Technická data Montážní, sací a výfukové příslušenství Indukční žaluzie Izotermické dosahy Pokyny k projektování zařízení nástěnné jednotky.24 Pokyny k projektování zařízení stropní jednotky.25 Pokyny k projektování zařízení příslušenství...26 Příklady sestav..28 Hmotnosti...29 Výkon v závislosti na použitém příslušenství Tabulka otáček hladina akustického tlaku Regulace Přepínače a regulátory přehled Přepínače Regulátory.. 37 Prostorové termostaty. 38 Prostorový termostat, termostat protimrazové ochrany..39 Propojovací svorkovnice, připojovací rozvaděč ke kotlové regulaci...39 Elektrické zapojení / zvláštní motory.40 Servo-pohony pro klapky čerstvého nebo směšovaného vzduchu přehled...41 Regulátory pro klapkové servo-pohony...42 Regulace varianta A..43 Regulace varianta B..44 Regulace varianta C..45 Sdružování jednotek, propojovací svorkovnice Prvky pro upevnění

3 Sestva jednotky Sestávají se ze svařeného samonosného rámu, opatřeného snímatelným pláštěm z pozinkovaného plechu a nalakovaným bezbarvým lakem nebo na objednávku nástřikem speciální barvou RAL, dle požadovaného odstínu barvy. Vestavěný výměník tepla pro topné médium voda nebo pára je buď v provedení Cu/Al nebo ocelový s povrchovou úpravou Zn. Teplovodní výměník je opatřen pro připojení k potrubí vnějším závitem, parní, připojovací přírubou. Motory jsou asynchronní v provedení 3x400 V, nebo 1-fázové 230V, opatřeny axiálním ventilátorem. Uchycení motorventilátoru je na straně nasávaného vzduchu, opatřeného ochranou mřížkou, výfuková strana jednotky je osazena základní listovou žaluzií. Vytápěcí teplovzdušné jednotky řady a -D pro topné médium voda a pára jsou určeny pro práci při teplotě nasávaného vzduchu do +40"C, tj.do normálního prostředí dle ČSN Druh krytí u 3-fázových motorů 3x400V,50Hz - IP 54, izolační třída F. U 1-fázových motorů 230V,50Hz druh krytí IP 44, izolační třída F. 3

4 Základní jednotka Skříň opláštění Rámová konstrukce, svařovaná z ocelových, úhlových a pozinkovaných profilů. Stěny z pozinkovaného ocelového plechu. Zadní stěna vybavena náběhem pro vstup vzduchu. Výfuková žaluzie s jednotlivě přestavitelnými lamely. Výměník tepla Výměník tepla Cu/Al 5 typů výměníků tepla pro každou velikost teplovzdušné jednotky na teplou nebo horkou vodu nebo páru.výměník tepla z Cu/Al, vyjímatelný ze strany, sběrač je z oceli, rám z pozinkovaného plechu.u výměníku na teplou nebo horkou vodu hrdlo se závitem pro PN16 až 140 C. U výměníku na páru: s přírubou a protipřírubou až do 9 bar syté páry. Alternativně - výměník Fe/Zn Elektrický topný registr Rozměry a výkonové stupně Spínání: do 9 kw 12 kw 3. stupňové 4. stupňové 1/3,2/3,3/3 1/4,2/4,3/4,4/4 Pro zamezení přetopení je třeba zabezpečit následující minimální množství vzduchu horizontální/vertikální Ochranná opatření: Je nutné zajistit vypínání elektroregistru při poklesu množství vzduchu pod minimální hodnotu. Mimo to, smí být topný registr provozován pouze přes stykač, jehož ovládací obvod je zapojen do série s hlídačem přehřátí. 4

5 Základní jednotka motory ventilátoru Motory/Ventilátor Axiální ventilátor s lopatkovým kolem z hliníku, hřídel z oceli, ochranná mřížka.motory bezúdržbové s nízkou hladinou hluku, přímo spojené s lopatkovým kolem, určené pro každou pracovní (montážní) polohu. Standardní provedení Zapojení: 3-fázový asynchronní motor 3x400 V,50Hz hvězda - nízké otáčky trojúhelník - vysoké otáčky Druh krytí IP 54 Izolační třída F Kuličková ložiska se speciálním tukem pro C. Ochrana vynutí v přepínači otáček nebo regulátoru vestavěnými termokontakty, které přeruší proudový okruh v případě přehřátí motoru a motor odpojí. Při poklesu teploty vynutí, dojde k opětovnému přívodu el. energie. Ochrana vinutí je účinná jen ve spojení s přepínači otáček nebo regulátory dle zapojení viz str Při použití běžného spínače nebo přepínače otáček, se na motor nevztahuje žádná záruka! Zvláštní pohony 1-fázový motor 230V,50Hz Jen vyšší otáčky, nižší otáčky pouze s 5-ti stupňovým přepínačem. Druh krytí IP 44, Izolační třída F Ochrana vinutí může být jako u standardního provedení nebo lze do série s vinutím motoru zapojit termokontakty. 3-otáčkový motor s dvojitým vinutím Zapojení: /YY/ 3x400 V,50 Hz Druh krytí IP 54, izolační třída B Otáčky motorventilátoru, zapojení s přepínači 5

6 Tabulka technických dat 25 * při rozdílu teplot výfukového vzduchu tla a okolní teploty o 10 C ** Hladina akustického tlaku, měřena ve vzdálenosti 5m v místnosti se střední hlukovou pohltivostí, velikost místnosti cca 1500 m3 6

7 7

8 Tabulka technických dat 40 * při rozdílu teplot výfukového vzduchu tla a okolní teploty o 10 C ** Hladina akustického tlaku, měřena ve vzdálenosti 5m v místnosti se střední hlukovou pohltivostí, velikost místnosti cca 1500 m3 8

9 9

10 Tabulka technických dat 63 * při rozdílu teplot výfukového vzduchu tla a okolní teploty o 10 C ** Hladina akustického tlaku, měřena ve vzdálenosti 5m v místnosti se střední hlukovou pohltivostí, velikost místnosti cca 1500 m3 10

11 11

12 Tabulka technických dat 100 * při rozdílu teplot výfukového vzduchu tla a okolní teploty o 10 C ** Hladina akustického tlaku, měřena ve vzdálenosti 5m v místnosti se střední hlukovou pohltivostí, velikost místnosti cca 1500 m3 12

13 13

14 Příslušenství pro montáž jednotky Montážní konzoly Pro montáž jednotky na stěnu a strop se používá konzola z pozinkovaného ocelového plechu 2mm, se zaoblenými hranami. Kompletní sada se skládá: 2 ks konzola a 4 ks samopřezných šroubů se šestihrannou hlavou pro upevnění k jednotce. Upevňovací sady pro montáž jednotek na betonové a ocelové konstrukce stavby 14

15 Příslušenství pro montáž jednotky Pro uchycení nosné kolejnice do betonového nosníku je potřeba rozměr od 300 mm, pro uchycení na ocelový nosník rozměr b od 100 mm do max. 300 mm. a rozměr t od 6 mm do max. 21mm. Pro montáž jednotky na betonové nosníky a ocelové profilové nosníky montážní kolejnice nosník konzola horizontální uchycení Závěsný úhelník (obj. číslo ) horizontální uchycení šikmé uchycení na závitové tyče Pro montáž jednotky na stěnu a strop v provedení se směšovací, filtrační nebo cirkulační komorou. K připevnění jsou nutné 4 ks závěsného úhelníku. Tyto jsou přiloženy ke každému nasávacímu příslušenství. 15

16 Sací a výfukové příslušenství Výfuková kónická tryska Výfuková tryska Při velké montážní výšce, ke zvětšení izometrického dosahu. (Izometrické dosahy viz str. 36) Pro velký dosah, možnost použití jako vzduchové dveřní clony. Výfuková teplota pro vzduchovou clonu asi 10 až 15 C nad okolní teplotu. (Izometrické dosahy viz str. 36) Žaluzie se čtyřstranným výfukem S nastavitelnými směrovými lamelami, určeno k ohřevu nízkých prostorů, rovnoměrné rozdělení proudu vzduchu do 4 stran Výfukový kříž Zlepšení prostorového rozdělení teploty s intenzivním promícháním horkého vzduchu s okolním vzduchem. Snížení teploty vyfukovaného vzduchu ovlivňuje zvětšení izotermického dosahu. Redukce teploty vzduchu u stropu a tím zmenšení tepelných ztrát ventilací a prostupem úspora energie až 15%. (Izometrické dosahy viz str. 35/37) 16

17 Výfuková mřížka pro plošné rozložení Pro větší plošné rozložení izometrického dosahu teplého vzduchu. Kužel sálání vzduchu asi 120. Lamely jsou horizontálně a vertikálně jednotlivě nastavitelné. Směšovací komora Pro individuelní přizpůsobení výměny vzduchu. Nasávání vnějšího vzduchu na zadní straně. Nasávání oběhového vzduchu z boku nebo při otočení o 90 shora či zdola. Nastavení poměru čerstvého a oběhového vzduchu ručně či plynulým regulačním pohonem (220V). Komora pro sání oběhového vzduchu / čerstvého vzduchu Komora pro sání oběhového vzduchu dvěmi bočními otvory nebo při otočení o 90 shora a zdola. Komora pro sání čerstvého vzduchu ze zadní strany. Je připojena na zděnou šachtu nebo přívodní vzduchotechnické potrubí. pro oběhový vzduch pro čerstvý vzduch 17

18 Sací a výfukové příslušenství Filtrační komora S filtrační vložkou k odloučení prachu při provozu s čerstvým vzduchem, resp. Směšováním. Třída filtrace G4. Sací potrubí Pro směšování a cirkulaci, s ručně nastavitelnou směšovací klapkou na intensivní výměnu vzduchu od podlahy. * Prodloužení o 1 m viz ceník Nasávací hlavice S ochrannou mřížkou proti ptákům, pro nasávání vnějšího vzduchu přes zeď (možnost dodat i se zpětnou klapkou) 18

19 Sací a výfukové příslušenství Protidešťová nasávací hlavice S ochrannou mřížkou proti ptákům, pro nasávání vnějšího vzduchu střechou (možnost dodat i se zpětnou klapkou). Připojení na teplovzdušnou soupravu v horizontálním (stropním) provedení. Průchodka střechou Zpětná klapka K propojení s protidešťovou nasávací hlavicí. Utěsnění střechy ze strany stavby. K vestavení do protidešť. nasávací hlavice nebo do otvoru ve zdi. Protidešťová žaluzie Protidešť. žaluzie se zpětnou klapkou 19

20 Sací a výfukové příslušenství Pružný nástavec Krycí límec střešní průchodky K utlumení rezonancí přenášených vzduchotechnickým potrubím (tlumič hluku) Indukční žaluzie Nástěnné provedení Pro překrytí střešní krytiny proti zatékání vody K optimalizaci poměru izotermického dosahu a teploty vyfukovaného vzduchu. Stropní provedení Lamely indukční žaluzie jsou výškově nastavitelné a lze je buďto ručně fixovat v požadovaném směru proudění nebo je opatřit servo-pohonem pro plynulé naklánění nebo regulaci směru výfuku. Vysoká teplota v oblasti stropu a tím vzniklé tepelné ztráty větráním a prostupem tepla stropem se omezí. 20

21 Indukční žaluzie Izotermický dosah nástěnné jednotky Popis funkce: Indukční žaluzie rozděluje proud horkého vzduchu na dílčí proudy a díky svému tvaru přisává ze závětrné plochy lamel sekundární, okolní vzduch přímo do středu proudu vzduchu. Na velmi krátké dráze se přisávaným sekundárním vzduchem dosáhne intenzivního promíchání horkého primárního vzduchu se vzduchem okolním a tím k poklesu teploty proudu vzduchu. Toto snížení teploty zmenšuje termodynamický vztlak proudu vzduchu a zvyšuje izometrický dosah výfuku, zvláště při vyšších teplotách primárního vzduchu. Montážní výška stropní jednotky Montážní odstupy 21

22 Izotermický dosah horizontální Horizontální izotermický dosah je vzdálenost, kam dosáhne teplý vzduch z nástěnné jednotky. Příklad: 100 s výfukovou žaluzií; t ohř = tvýfeff tmístnosti = 20K, množství vzd m3/h Výsledek: horizontální izotermický dosah = 17 m 22

23 Izotermický dosah vertikální Vertikální izotermický dosah je vzdálenost, kam dosáhne teplý vzduch ze stropní jednotky. Příklad: 100 s výfukovou žaluzií; t ohř = tvýfeff tmístnosti = 10K, množství vzd m3/h Výsledek: vertikální izometrický dosah = 6,6 m 23

24 Izotermický dosah vertikální 24

25 Pokyny k projektování zařízení-nástěnné jednotky Nástěnné jednotky se montují do výšky min. 2,5 a max. 4 m s odstupem od sebe m. Proudu vyfukovaného vzduchu nesmí nic překážet, aby bylo umožněno dostatečné distribuci tepla do okolí jednotky. Nenechat proudit vzduch přímo na osoby. V případě příliš malého horizontálního dosahu, použít příslušenství nebo na protější stěnu umístit další jednotku. Stropní jednotka bez výměníku tepla (topného registru) pro vylepšení cirkulace vzduchu. Množství proudícího vzduchu jednotky bez výměníku 25

26 Pokyny k projektování zařízení-stropní jednotky Stropní jednotky je třeba projektovat s ohledem na jejich izotermický dosah. Ten je počítán s ohledem na rozdíl teplot přívodního a okolního vzduchu. Termodynamický vztlak vyfukovaného teplého vzduchu působí proti mechanickému tlaku vyvinutého lopatkami ventilátoru. Čím větší je tento rozdíl teplot, tím menší je izometrický dosah jednotky. - pokud nedosahuje izometrický dosah odečtený z tabulek (viz str ) potřebné vzdálenosti, lze požít příslušenství např. výfukovou kónickou trysku, která zvýší izometrický dosah o 25%. - v nízkých místnostech do cca 2,5 m výškového rozdílu mezi spodní hranou jednotky a podlahou, je vhodné použít žaluzii se čtyřstranným výfukem, aby nedocházelo k přímému ofukování osob. 26

27 Pokyny k projektování zařízení-příslušenství Výfukové příslušenství pro optimální rozdělení proudu vzduchu. Při dříve uvedených odstupech jednotek, oteplení vzduchu o ohřev (= tvýf tmístnost) asi 25 K a horních otáčkách Tabulka použití výfukového příslušenství v závislosti na montážní výšce jednotky * Při větší teplotní diferenci než 30K, je tato tabulka volby příslušenství vzhledem ke snížení vertikálního izometrického dosahu neplatná. Dveřní (vratová) clona vytápění dveřního prostoru Funkce: Pro správnou funkci vratové clony je třeba splnit dva předpoklady: Výfuk teplého vzduchu na straně jedné, např. nad dveřmi a odsávání vzduchu na straně druhé. Mimo to je třeba 1500 až 4000 m3/h vzduchu na 1m2 dveřní plochy. Z toho 1500 m3/h je vhodné pouze v místě se závětrnou polohou nebo při malých požadavcích na komfort m3/h je třeba u návětrných dveří nebo s vyšším nárokem na komfort. S teplovzdušným jednotkami nelze však oba předpoklady splnit, protože vzduch je pouze přiváděn a nikoli zároveň odsáván. Vlastní efekt dveřní clony tudíž není na základě síly větru, ve spodní části dveří vždy dosažen. Avšak díky konstrukci výfukové trysky pro dveřní clonu, tlačí proud vyfukovaného vzduchu šikmo dolů proti směru větru. Přesto je vhodnější mluvit při použití jednotek o vytápění dveřního prostoru než o dveřní cloně. Montáž jednotek: Jednotky se montují co nejtěsněji k sobě. Na 1 m dveří 1x 40/2 nebo 40/3, lépe však 63/2 resp. 63/3. Teplotu výfuku navrhovat 10 až 15 K nad teplotu okolí. Při nároku na vyšší topný výkon lze uspořádat dvě řady jednotek za sebou. 27

28 Příklady sestav Všeobecné směrnice: Teplovzdušné vytápěcí jednotky Wolf by měly být umístěny tak, aby osoby ani stroje a zařízení nebyly vystaveny přímému proudu teplého vzduchu. Pro rovnoměrné rozdělení teploty vzduchu v prostoru je vhodnější namísto jedné velké jednotky, instalovat více jednotek menších. Přitom by uspořádání jednotek mělo být dle možností řešeno tak, aby proud vzduchu neproudil proti sobě, ale aby se vzájemně při proudění vzduchu podporovaly při cirkulaci vzduchu v místnosti. Volné nasávání oběhového vzduchu musí být dostatečně zabezpečeno. Izometrické dosahy jednotek, by se měly řídit podle rozměrů vytápěného prostoru. Hodnoty v tabulkách technických dat jsou hodnoty směrné, které mohou být přizpůsobeny prostřednictvím příslušenství jako kónická tryska, výfuková mřížka pro plošné rozložení, žaluzie se 4stranným výfukem apod. Hladina akustického tlaku jednotek je velmi nízká. Hodnoty dba udané v tabulkách technických dat, jsou hodnoty střední, měřené v prostoru střední hlukové pohltivosti ve vzdálenost 5m od jednotky. U stropních jednotek může při vypnutém ventilátoru dojít k přehřátí výměníku naakumulováním tepla. Maximální teplota vyfukovaného vzduchu je při rozběhu ventilátoru ohraničena na hodnotu 115 C při použité filtrační komoře a 140 C pokud není použito žádné příslušenství. Při vypnutém ventilátoru, je z výše uvedených důvodů nutné automaticky uzavřít všechny regulační a uzavírací ventily. 28

29 Hmotnosti Hmotnosti v kg Základní jednotky Teplovodní ohřívač vzduchu typ 1 a ohřívač vzduchu typ 2 horkovodní ohřívač vzduchu typ 3 ohřívač vzduchu typ 4 Parní typ D Elektro kw ohřívač vzduchu , , , ,3 9 3 na poptání ohřívač vzduchu 6 ohřívač vzduchu 9 kw ohřívač vzduchu 12 kw Příslušenství na sání Směšovací komora Komora pro sání čerstvého vzduchu Komora pro sání oběhového vzduchu Filtrační komora Sací potrubí pro směšování Sací potrubí pro cirkulaci Prodloužení sacího potrubí o 1 m Protidešťová nasávací hlavice Průchodka střechou Nasávací hlavice Zpětná klapka Protidešťová žaluzie Příslušenství na straně výfuku Výfuková tryska Výfuková kónická tryska Výfuková mřížka pro plošné rozložení Žaluzie se 4stranným výfukem Výfukový kříž Indukční žaluzie Příslušenství ostatní Montážní konzola (sada) Další sortiment 29

30 Výkon v závislosti na použitém příslušenství Symboly ve vzorcích Příklad Přepočet: 1 Pa = 0,1 mm vodního sloupce V = Množství proudícího vzduchu m3/h VB = Výpočet množství proudícího vzduchu m3/h VO = Katalogové množství proudícího vzduchu m3/h Veff = Efektivní množství proudícího vzduchu m3/h tsac = Teplota nasávaného vzduchu C tvyf = Teplota vyfukovaného vzduchu C tohř = Ohřev vzduchu K tvody = Rozdíl vstupní a výstupní teploty vody K W = Průtočné množství vody m3/h Q = Topný výkon kw QO = Katalogový topný výkon kw Qeff = Efektivní topný výkon kw p = Tlaková ztráta na vzduchu Pa pw = Tlaková ztráta na vodě kpa e = faktor oteplení qeff = faktor topného výkonu leff = faktor množství vzduchu K = faktorové číslo příslušenství Pro příslušenství z dodávky stavby je třeba počítat: p= tlaková ztráta na vzduchu (Pa) při V (m3/h) Zadání: 100 typ 4, tsac = -5 C Teplá voda 50/40 C z tabulky technických dat str. 12: (hodnoty vždy odečítat z vyšších otáček, protože v diagramu faktorového čísla jsou korekční faktory provozu zpracovány pro nižší otáčky). Vo = 7700 m3/h Qo = 96,1 kw tla = 29 C tlo = (29+5) K = 34 K Připojovací napětí 3 x 400 V 5ti stupňový přepínač otáček v poloze 3 z tabulek otáček 440 min-1 Příslušenství: Směšovací komora K =3 Z dodávky stavby: potrubí čerstvého vzduchu p = 10 Pa při 5000 m3/h K = 0, ( ) 5000 = 4 K=4 K=3+4=7 100, 500 min-1, K = 7 Z diagramu faktorového čísla K: leff = 0,4 e = 1,35 qeff = 0,55 Požadováno: Veff = tohřeff = tvýf = Qeff = W = pw = Efektivní množství vzduchu Efektivní oteplení vzduchu Efektivní teplota výfuku Efektivní topný výkon Průtočné množství vody Tlaková ztráta na vodě V= množství proudícího vzduchu (m3/h) při p (Pa) Faktorové číslo příslušenství K: Směšovací komora.. 3 Žaluzie se 4stranným výfukem... 2 Výfuková tryska.. 2 Výfuková kónická tryska.2 Výfuková mřížka pro plošné rozložení 0 Filtrační komora s filtrem 5 Sací potrubí..2 Protidešťová nasávací hlavice..2 Protidešťová žaluzie.7 Zpětná klapka...3 Komora pro sání čerstvého vzduchu 0 Komora pro sání oběhového vzduchu..0 Nasávací hlavice...1 Výfukový kříž..1 Indukční žaluzie

31 Řešení: Veff =Vo. leff =7700m3/h. 0,4=3080m3/h tohřeff= tohř. e = 34 K. 1,35 = 45,9 K tvýf= tsac + tohřeff = -5+45,9 C = 40,9 C Qeff = Qo. qeff = 96,1 kw. 0,55 = 52,9 kw 0,86. Qeff 0,86. 52,9 W= = = 4,5 m3/h tw 10 pw = (diagram strana 13) = 8,5 kpa Výkon v závislosti na použitém příslušenství 31

32 Tabulka otáček / hladiny akustického tlaku Tabulka otáček motorů jednotek Tabulka otáček / hladiny akustického tlaku Hladina akustického tlaku v závislosti na otáčkách ventilátoru * Hladina akustického tlaku měřená v místnosti se střední absorpcí o velikost cca 1500 m3 32

33 Regulace Regulace otáček Dvouotáčkové motory jsou zapojeny u teplovzdušných jednotek ve vyšších otáčkách do trojúhelníku, v nižších otáčkách do hvězdy. K přepínání otáček dochází v nejběžnějších případech manuálně přepínačem otáček dvoustupňovým DS2. Regulace otáček na základě požadavku na teplo, lze v programu klimatizační techniky WOLF, řešit automaticky prostřednictvím regulátoru A2. Dvoustupňový prostorový termostat přepne přes regulátor A2 při nárůstu teploty o +2 K nad nastavenou teplotu na nižší otáčky. Pokud dojde k poklesu teploty o -2 K pod nastavenou teplotu, dojde automaticky k přepnutí na otáčky vyšší. Je také možné ventilátor zapojený do trojúhelníku nebo do hvězdy připojit na 5ti stupňový přepínač otáček. Tím se docílí u ventilátoru zapojeného do trojúhelníku regulačního prostoru mezi 50% až 100% jmenovitého množství vzduchu. U zapojení do hvězdy lze regulovat mezi 25% až 75% jmenovitého množství vzduchu. Zvláště u této regulace se tak docílí velmi nízkých otáček a tím i velmi nízké hlučnosti ventilátoru. Rekapitulace V běžných případech dvoustupňová regulace otáček ventilátoru (DS2). 5ti stupňová regulace u požadavků na velmi nízkou hlučnost. Automatická regulace otáček v závislosti na teplotě prostřednictvím regulátoru A2 a dvoustupňového prostorového termostatu. Regulace Regulace teploty Regulace teploty při vytápění v cirkulačním režimu probíhá převážně prostřednictvím doby běhu ventilátoru. Ventilátor je ovládán termostatem přes přepínač otáček nebo regulátor. Teplota topného média v registru nebývá nijak regulována. Pokud je zároveň s ventilátorem ovládán i ventil na přívodu topného média, může dojít po určité době vypnutého stavu k takovému ochlazení registru, že při opětovném zapnutí je z jednotky po určitou dobu vyfukován studený vzduch. U jednotek na čerstvý vzduch je tudíž regulace teploty topného média v registru nezbytná. Také u jednotek s oběhovým vzduchem s možností přiměšování čerstvého vzduchu je vhodné regulaci teploty topného média v registru. Pokud má být zaručena minim. výfuková teplota vzduchu 35 C, musí být teplota topného média v registru alespoň 45 C. Není však vhodné nechávat topné médium (horká voda, pára) výměníkem proudit trvale, kvůli nebezpečí přehřátí komory jednotky, zvláště jedná-li se o podstropní montáž jednotky. Nejvhodnějším řešením je osadit jednotku 3- nebo 4-cestným ventilem a jeho přepínání řídit teplotou topného média. Pro úsporu energie se doporučuje v noci a eventuelně o víkendu přepnout do útlumového režimu. K přepínání mezi režimem vytápění a útlumovým režimem slouží prostorový termostat se spínacími hodinami nebo spínací hodiny a oddělený termostat. Pokud je použito pro vytápění místnosti více jednotek, doporučuje se vytvářet regulační skupiny. Tak lze např. u 4 jednotek vždy 2 jednotky připojit na přepínač otáček případně na regulátor A2 s připojeným termostatem. Pro více jednotek propojením do skupin je také možno použít propojovací svorkovnice pro 3 ks. 33

34 Rekapitulace Minimální výfuková teplota 35 C! Pro zabránění průvanu regulovat náběhovou teplotu topného média na minimální hodnotu, aby byla zaručena dostatečná výfuková teplota. Využívat nočního útlumu. U více jednotek v jedné místnosti tvořit regulační skupiny. Přepínače a regulátory 34

35 Přepínače 35

36 Přepínače 36

37 Regulátory 37

38 Prostorové termostaty 38

39 Termostat protimrazové ochrany, svorkovnice 39

40 Elektrické zapojení / zvláštní motory Upozornění: Paralelně lze na spínací zařízení s celkovou motorovou ochranou připojit teplovzdušné vytápěcí jednotky do max. přípustného příkonu, resp. do maximálně přípustného proudu. Při připojení více jednotek, musí být svorky připojeny paralelně a termokontakty a termostaty protimrazové ochrany do série! Svorka 5 je dodávkou stavby. s termokontaktem a ochranou proti zamrznutí s termokontaktem Jednofázový motor 230 V/50Hz dodává se v jednootáčkovém provedení ve vyšších otáčkách. Regulace otáček 5ti stupňovým přepínačem typ E5-3, pro 25,40,63. Pro 100 se jednofázový motor nepoužívá. 40

41 Servopohony pro klapky venkovního vzduchu nebo směšovací klapky Servopohony Zavři/Otevři 230V pro ovládání čerstvého vzduchu ve spojení s automatickým (obj. č ) relé A1. Uvedení jednotky do provozu- klapka čerstvého vzduchu otevřena. Vypnutím jednotky, nebo aktivací protimrazové ochrany dojde k uzavření klapky čerstvého vzduchu. Plynule stavitelný servopohon 230 V pro ovládání směšovací klapky ve spojení s automatickým relé (obj. č ) A1 a polohovým regulátorem v rozvaděči nebo s automatickým relé A1S s polohovým regulátorem. Uvedení jednotky do provozu- klapka čerstvého vzduchu se otvírá do na regulátoru nastavené polohy a úměrně k ní se přivírá klapka oběhového vzduchu. Vypnutím jednotky nebo aktivací protimrazové ochrany dojde k uzavření klapky čerstvého vzduchu a otevření klapky oběhového vzduchu na 100%. 41

42 Regulátory pro klapkové servopohony Automatické relé A 1 Automatické relé A1S 42

43 Varianty regulace Regulace Varianta A Topení a větrání v cirkulačním provozu bez servopohonu pro klapku nebo topení a větrání v provozu se 100% čerstvým vzduchem, se servopohonem Zavři/Otevři. Popis: - Regulace teploty prostoru prostorovým termostatem, případně se spínacími hodinami - Spínací hodiny pro časově závislý pokles teploty prostoru - Termostat protimrazové ochrany při provozu s čerstvým vzduchem, poklesne-li teplota vyfukovaného vzduchu na registru pod nastavenou hodnotu, klapka čerstvého vzduchu se servopohonem uzavře a ventilátor se vypne - Servopohon klapek Otevři/Zavři 230 V k automatické činnosti klapky čerstvého vzduchu (při uvedení jednotky do provozu se klapka otevře, při vypnutí nebo aktivaci protimrazové ochrany se klapka uzavře). - Rozvaděč s : * kontrolkami pro provoz / poruchu ventilátoru * přepínač otáček DS pro 2-stupňový nebo D5 pro 5stupňový provoz ventilátoru * přepínač větrání / topení Upozornění: S regulačními variantami může být paralelně provozováno více jednotek, až do maximálně přípustného výkonu, resp. maximálně přípustného proudu. 43

44 Varianty regulace Regulace Varianta B Topení a větrání v cirkulačním provozu bez servopohonu pro klapku nebo topení a větrání v provozu se 100% čerstvým vzduchem, se servopohonem Zavři/Otevři. Popis: - Regulace teploty prostoru prostorovým čidlem teploty - Spínací hodiny pro časově závislý pokles teploty prostoru - Termostat protimrazové ochrany při provozu s čerstvým vzduchem, poklesne-li teplota vyfukovaného vzduchu na registru pod nastavenou hodnotu, klapka čerstvého vzduchu se servopohonem uzavře a ventilátor se vypne - Plynule stavitelný servopohon klapek 230 V, k automatické činnosti klapky čerstvého vzduchu (při uvedení jednotky do provozu se klapka otevře, při vypnutí nebo aktivaci protimrazové ochrany se klapka uzavře). - Rozvaděč s : *polohovým regulátorem pro dálkové nastavení směšovacích klapek *spínací hodiny pro časově závislý pokles teploty v prostoru * kontrolkami pro provoz / poruchu ventilátoru * přepínač otáček DS pro 2-stupňový nebo D5 pro 5stupňový provoz ventilátoru * přepínač větrání / topení Upozornění: S regulačními variantami může být paralelně provozováno více jednotek, až do maximálně přípustného výkonu, resp. maximálně přípustného proudu. 44

45 Varianty regulace Regulace Varianta C Topení a větrání při trvalém provozu s plynulým pohonem klapek, pro nastavování vnitřního a venkovního vzduchu, teplota prostoru s prostorovým čidlem k regulaci směšovače s plynule regulovaným pohonem směšovače. Volba regulace teploty prostoru namísto regulace přívodního vzduchu s čidlem teploty přívodního vzduchu k regulaci směšovače s plynule regulovaným pohonem směšovače. Popis: - Regulace teploty prostoru prostorovým čidlem teploty - Spínací hodiny pro časově závislý pokles teploty prostoru nebo vypnutí jednotky Termostat protimrazové ochrany při provozu s čerstvým vzduchem, poklesne-li teplota vyfukovaného vzduchu na registru pod nastavenou hodnotu, klapka čerstvého vzduchu se servopohonem uzavře a ventilátor se vypne Plynule stavitelný servopohon klapek 230 V, k automatické činnosti klapky čerstvého vzduchu (při uvedení jednotky do provozu se klapka otevře, při vypnutí nebo aktivaci protimrazové ochrany se klapka uzavře). Směšovač s plynule regulovaným pohonem ke změně náběhové teploty v závislosti na teplotě prostoru nebo teploty přisávaného vzduchu Rozvaděč s : *polohovým regulátorem pro dálkové nastavení směšovacích klapek *spínací hodiny pro časově závislý pokles teploty v prostoru / vypnutí jednotky * teplotní nastavení pro denní a noční režim * kontrolkami pro provoz / poruchu ventilátoru * přepínač otáček DS pro 2-stupňový nebo D5 pro 5stupňový provoz ventilátoru * přepínač větrání / topení s útlumem topení během noci vypnuto Upozornění: S regulačními variantami může být paralelně provozováno více jednotek, až do maximálně přípustného výkonu, resp. maximálně přípustného proudu. 45

46 Sdružování jednotek, propojovací svorkovnice Připojení 3ks jednotek s propojovací svorkovnicí Propojovací svorkovnice pro paralelní chod několika jednotek. Do jedné propojovací svorkovnice je možné zapojit 1 řídící jednotku a 3jednotky, případně 1 řídící jednotku, 2 jednotky a další 1 propojovací svorkovnici. Je možné připojit jednotky různé velikosti a příkonu až do maximálně přípustného příkonu, popř. do max. přípustného proudu spínací či řídící jednotky. Připojení 7ks jednotek s použitím 3ks propojovacích svorkovnic 46

47 Upevňovací prvky k montáži Upevňovací sady pro montáž jednotek na betonové a ocelové konstrukce stavby Obj.číslo: pro pro 40 Obj.číslo: pro pro 40 Detailní rozkreslení montážních prvků 47

48 Upevňovací prvky k montáži Obj.číslo: pro pro 40 Obj.číslo: pro pro 40 48

49 Pokyny k montáži Detailní rozkreslení montáže jednotky na betonový a ocelový nosník svislý. Pro uchycení nosné kolejnice do betonového nosníku je potřeba rozměr od 300 mm, pro uchycení na ocelový nosník rozměr b od 100 mm do max. 300 mm. a rozměr t od 6 mm do max. 21mm. 49
