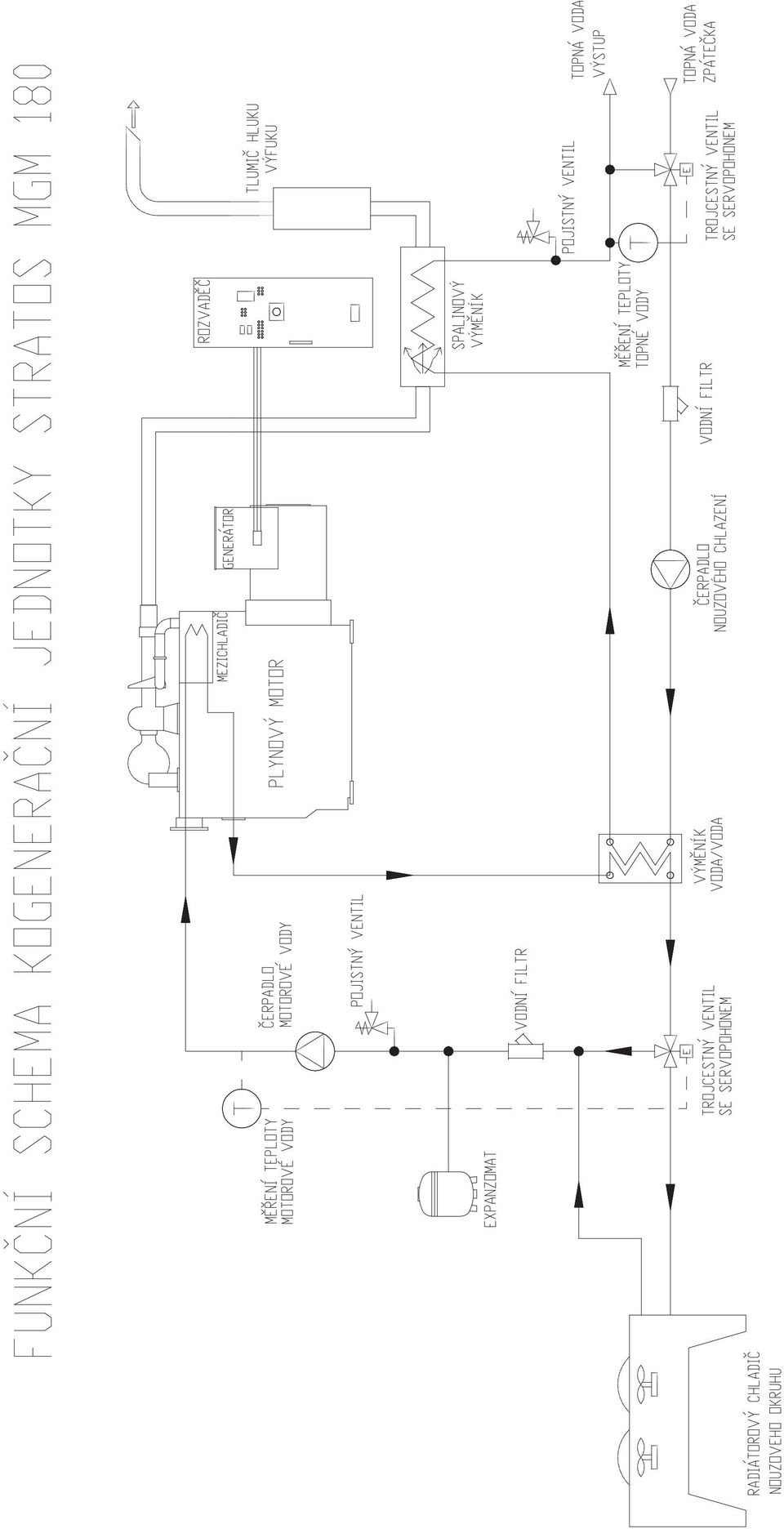

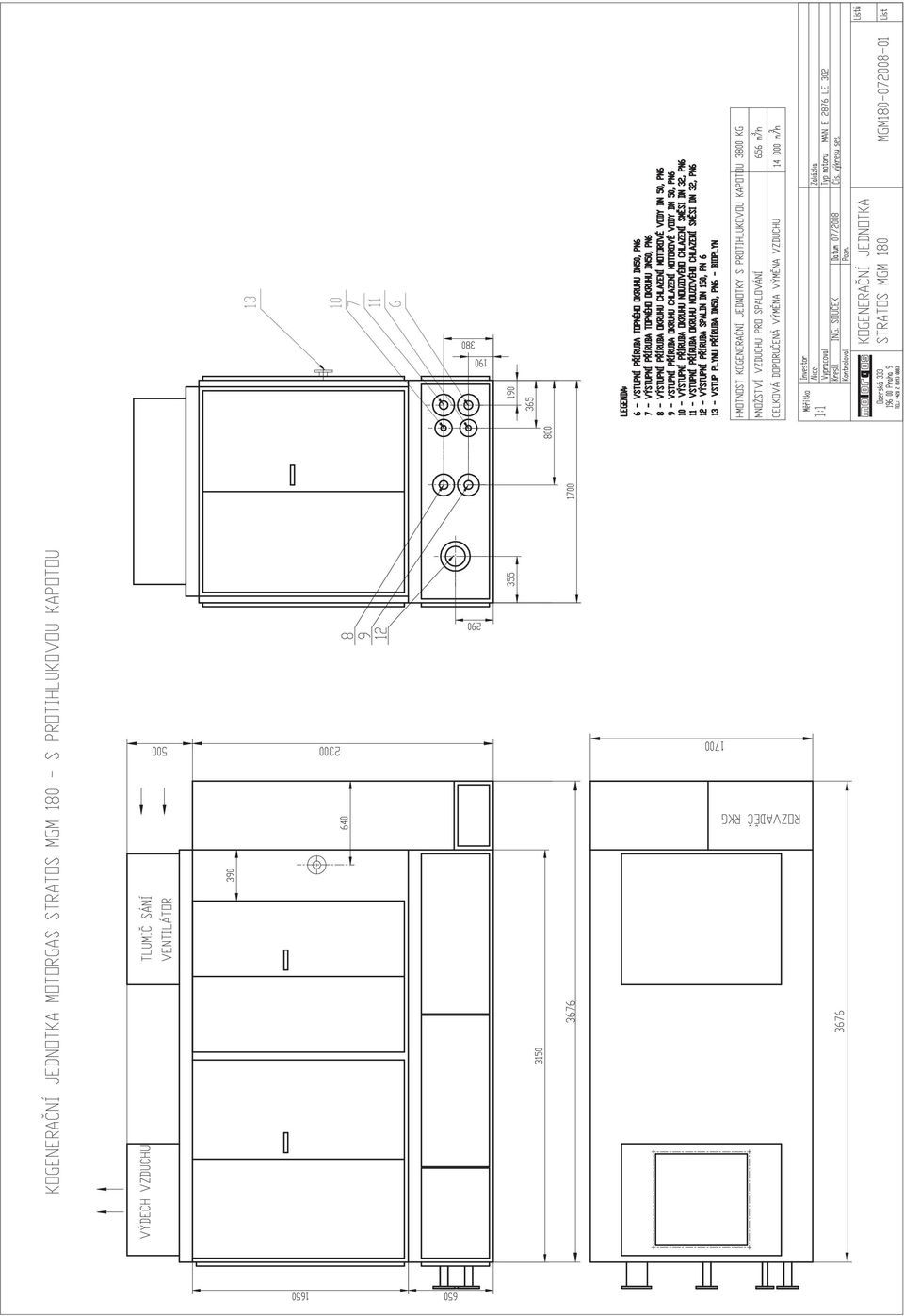

1 Typový list kogenera ní jednotky Technické parametry Palivo Kogenera ní jednotka Motor Bilance Generátor Chlazení Funk ní schéma Rozm rové ná rty Požadavky na stavební ešení

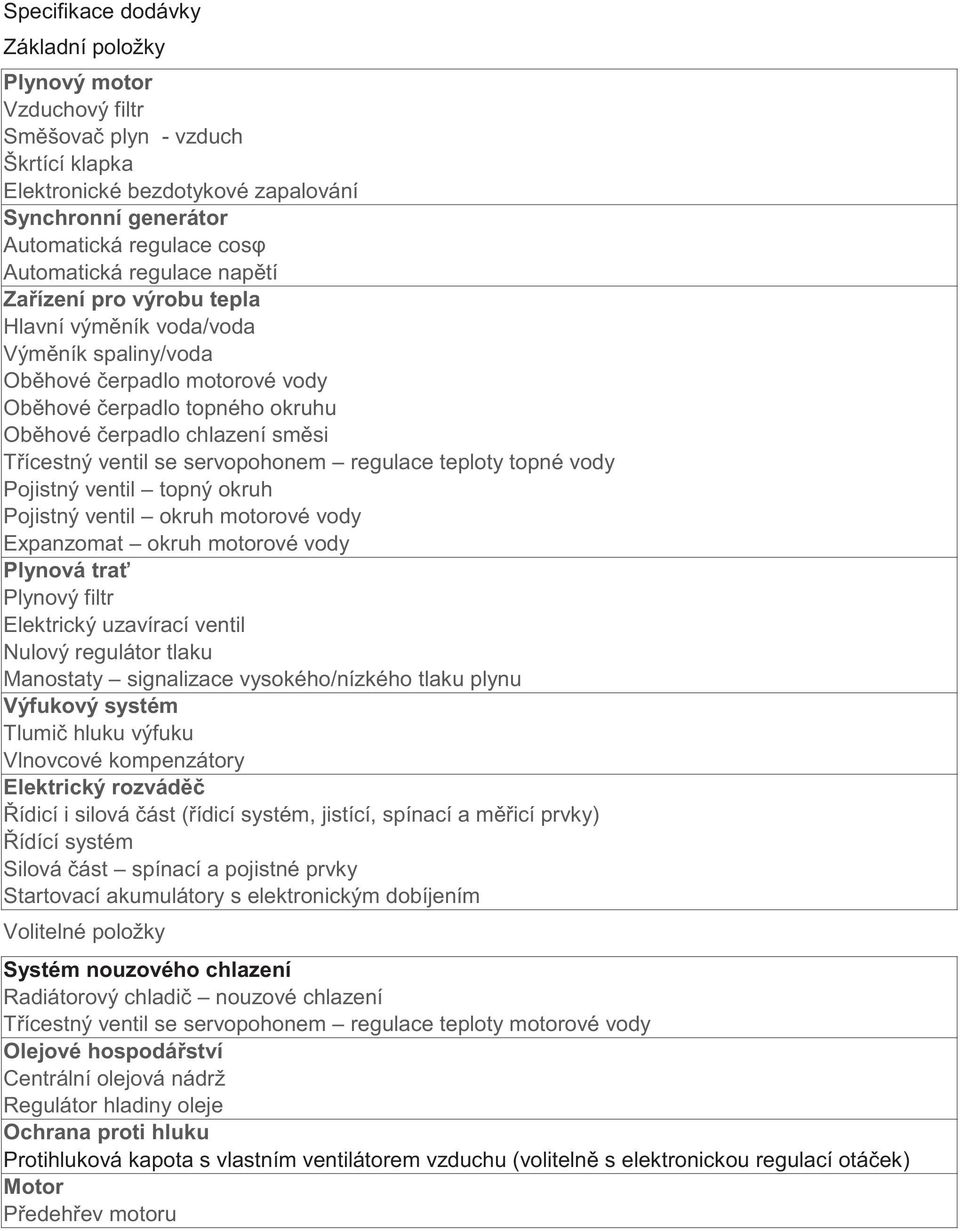

2 Specifikace dodávky Základní položky Plynový motor Vzduchový filtr Sm šova plyn - vzduch Škrtící klapka Elektronické bezdotykové zapalování Synchronní generátor Automatická regulace cos Automatická regulace nap tí Za ízení pro výrobu tepla Hlavní vým ník voda/voda Vým ník spaliny/voda Ob hové erpadlo motorové vody Ob hové erpadlo topného okruhu Ob hové erpadlo chlazení sm si T ícestný ventil se servopohonem regulace teploty topné vody Pojistný ventil topný okruh Pojistný ventil okruh motorové vody Expanzomat okruh motorové vody Plynová tra Plynový filtr Elektrický uzavírací ventil Nulový regulátor tlaku Manostaty signalizace vysokého/nízkého tlaku plynu Výfukový systém Tlumi hluku výfuku Vlnovcové kompenzátory Elektrický rozvád ídicí i silová ást ( ídicí systém, jistící, spínací a m icí prvky) ídící systém Silová ást spínací a pojistné prvky Startovací akumulátory s elektronickým dobíjením Volitelné položky Systém nouzového chlazení Radiátorový chladi nouzové chlazení T ícestný ventil se servopohonem regulace teploty motorové vody Olejové hospodá ství Centrální olejová nádrž Regulátor hladiny oleje Ochrana proti hluku Protihluková kapota s vlastním ventilátorem vzduchu (voliteln s elektronickou regulací otá ek) Motor P edeh ev motoru

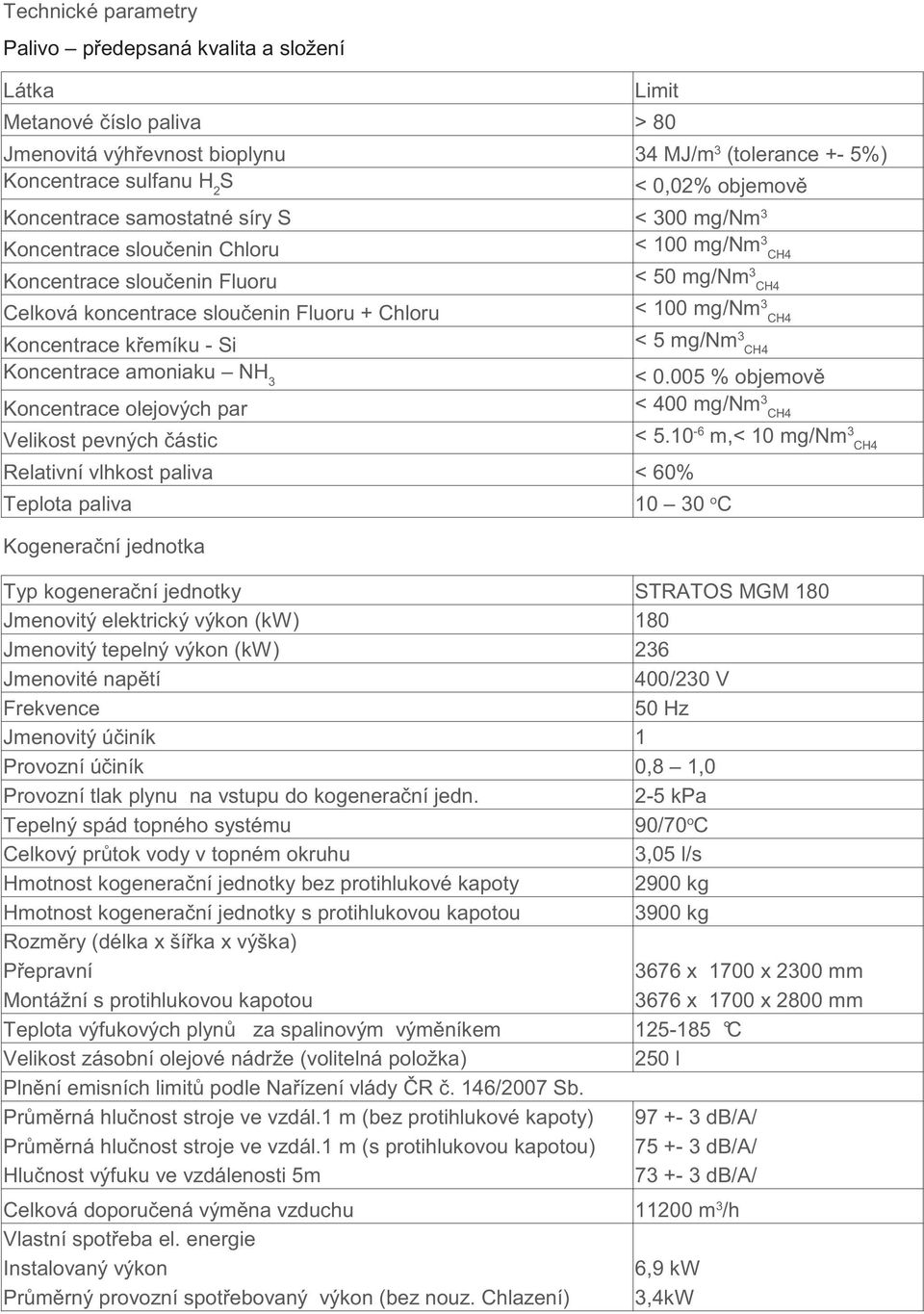

3 Technické parametry Palivo p edepsaná kvalita a složení Látka Limit Metanové íslo paliva > 80 Jmenovitá výh evnost bioplynu Koncentrace sulfanu H 2 S < 0,02% objemov Koncentrace samostatné síry S < 300 mg/nm 3 Koncentrace slou enin Chloru < 100 mg/nm 3 CH4 Koncentrace slou enin Fluoru < 50 mg/nm 3 CH4 Celková koncentrace slou enin Fluoru + Chloru < 100 mg/nm 3 CH4 Koncentrace k emíku - Si < 5 mg/nm 3 CH4 Koncentrace amoniaku NH 3 < % objemov Koncentrace olejových par < 400 mg/nm 3 CH4 Velikost pevných ástic < m,< 10 mg/nm 3 CH4 Relativní vlhkost paliva < 60% Teplota paliva Kogenera ní jednotka Typ kogenera ní jednotky STRATOS MGM 180 Jmenovitý elektrický výkon (kw) 180 Jmenovitý tepelný výkon (kw) 236 Jmenovité nap tí 400/230 V Frekvence 50 Hz Jmenovitý ú iník 1 Provozní ú iník 0,8 1,0 Provozní tlak plynu na vstupu do kogenera ní jedn. 2-5 kpa Tepelný spád topného systému Celkový pr tok vody v topném okruhu 90/70 o C 3,05 l/s Hmotnost kogenera ní jednotky bez protihlukové kapoty Hmotnost kogenera ní jednotky s protihlukovou kapotou 2900 kg 3900 kg Rozm ry (délka x ší ka x výška) P epravní Montážní s protihlukovou kapotou 3676 x 1700 x 2300 mm 3676 x 1700 x 2800 mm Teplota výfukových plyn za spalinovým vým níkem C Velikost zásobní olejové nádrže (volitelná položka) 250 l Pln ní emisních limit podle Na ízení vlády R. 146/2007 Sb. Pr m rná hlu nost stroje ve vzdál.1 m (bez protihlukové kapoty) Pr m rná hlu nost stroje ve vzdál.1 m (s protihlukovou kapotou) db/a/ db/a/ Hlu nost výfuku ve vzdálenosti 5m db/a/ Celková doporu ená vým na vzduchu Vlastní spot eba el. energie Instalovaný výkon Pr m rný provozní spot ebovaný výkon (bez nouz. Chlazení) 34 MJ/m 3 (tolerance +- 5%) o C m 3 /h 6,9 kw 3,4kW

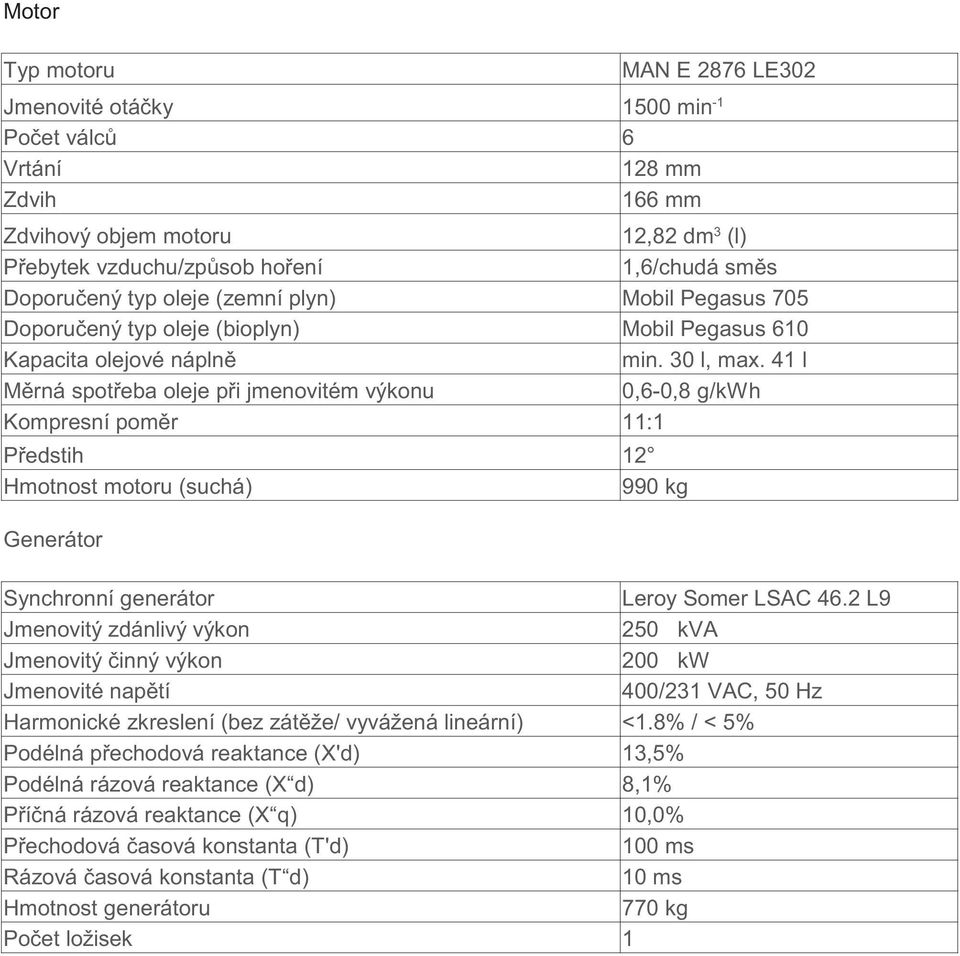

4 Motor Typ motoru MAN E 2876 LE302 Jmenovité otá ky Po et válc 1500 min -1 6 Vrtání 128 mm Zdvih 166 mm Zdvihový objem motoru P ebytek vzduchu/zp sob ho ení 12,82 dm 3 (l) 1,6/chudá sm s Doporu ený typ oleje (zemní plyn) Mobil Pegasus 705 Doporu ený typ oleje (bioplyn) Mobil Pegasus 610 Kapacita olejové nápln min. 30 l, max. 41 l M rná spot eba oleje p i jmenovitém výkonu 0,6-0,8 g/kwh Kompresní pom r 11:1 P edstih 12 Hmotnost motoru (suchá) 990 kg Generátor Synchronní generátor Leroy Somer LSAC 46.2 L9 Jmenovitý zdánlivý výkon 250 kva Jmenovitý inný výkon 200 kw Jmenovité nap tí 400/231 VAC, 50 Hz Harmonické zkreslení (bez zát že/ vyvážená lineární) <1.8% / < 5% Podélná p echodová reaktance (X'd) 13,5% Podélná rázová reaktance (X d) 8,1% P í ná rázová reaktance (X q) 10,0% P echodová asová konstanta (T'd) 100 ms Rázová asová konstanta (T d) 10 ms Hmotnost generátoru 770 kg Po et ložisek 1

5 ídicí systém Charakteristika Modulární koncepce ídicího systému zajiš uje optimální konfiguraci pro každou jednotku. ídící systém je tvo en výkonnou centrální procesorovou jednotkou s programovým vybavením, moduly binárních vstup a výstup, moduly analogových vstup a výstup a samostatnou jednotkou sí ových ochran. Zobrazení stav soustrojí je pomocí grafického LCD, ovládání pomocí membránové klávesnice a p epína na elním panelu rozvád ové sk ín. Systém zajiš uje pln automatizovaný provoz jednotky a je umíst n spole n se silovou ástí (jisti e, pojistkové odpína e, styka e, relé) v jednom rozvad i. Rozvád je integrován na rámu KJ. Zobrazované údaje Jsou p ehledn len ny do následujících skupin Aktuální hodnoty Limitní hodnoty Regula ní hodnoty Stavová hlášení Poruchová hlášení a kódy Seznam poruch Standardní funkce Automatický start / stop jednotky Regulace otá ek / výkonu Automatické nafázování generátoru na rozvodnou sí p i paralelním provozu Vyhodnocení poruchy sít (nap tí, frekvence, vektorový skok) Zp tná wattová ochrana M ení teplot a tlak provozních médií (plyn, voda, olej) Automatické vyhodnocení poruchy m icích sníma Detekce úniku plynu (5xDO, 2xDI, 1xAI, 1xAO) signály pro vn jší komunikaci Varování obsluhy p ed dosažením limitních hodnot Automatické odstavení soustrojí p i p ekro ení nastavených limitních hodnot Volitelná rozší ení Systém TELECONTROL umož uje p ipojení jednotky na servisní dispe ink pomocí Internetu (využití tel. linky nebo GSM sít ) Funkce ostrovního provozu KJ - dodávka el. energie p i výpadku rozvodné sít Sériová komunikace s ídicím systémem uživatele (Modbus, Profibus)

6 Bilan ní tabulka TIC 50 C % zatížení 100,0% 75,0% 50,0% P íkon v palivu [kw] Mechanický výkon motoru [kw] M rná spot eba paliva [MJ/kWh] 9,39 9,87 10,70 Spot eba ZP [m3/h] 52,1 41,3 29,8 Ú innost alternátoru 95,4% 95,0% 94,9% Elektrický výkon [kw] Tepelný výkon [kw] Tepelný výkon z chlazení motoru [kw] Tepelný výkon z mezichladi e HT [kw] Tepelný výkon z mezichladi e LT [kw] Tepelný výkon spalin [kw] Elektrická ú innost 36,6% 34,6% 31,9% Tepelná ú innost 47,9% 48,2% 49,5% Celková ú innost 84,4% 82,9% 81,5% Množství vzduchu pro spalování [kg/h] Teplota spalin [ C] Množství spalin [kg/h] Tepelné ztráty [kw] Výh evnost paliva [MJ/m3] Dochlazení spalin na 120 C Všechny parametry jsou stanoveny podle ISO 3046 Pro jmenovité atmosferické podmínky tj. Tlak 100kPa, teplota 25 C a relativní vlhkost vzduc hu 30% Spot eba paliva s tolerancí + 5% Tepelný výkon s tolerancí +/- 8% 34

7 Nouzové chlazení Chladi S-GFH 067A/2-N(D)-F6/4P Výkon 248 kw Medium ethylene glycol 34 % (1) Pr tok vzduchu m³/h Tlaková ztráta 0.25 bar Pr tok m³/h Ventilátor 2 Kusy 3~400V 50Hz Hladina hluku 62 db(a) (2) Parametry motoru: ve vzdálenosti 10.0 m Otá ky 1340 min-1 Výkon 1.63 kw Proud 4.30 A Objem trubek: 35 l P ipojení: Hmotnost (suchá): 196 kg Vstup: 64.0*2.00 mm Výstup: 64.0*2.00 mm Rozm ry: R L S B L = 1850 mm B = 1145 mm H = 950 mm R = 100 mm L1 = 1775 mm H1 = 400 mm S = 50 mm L1 40 H1 H

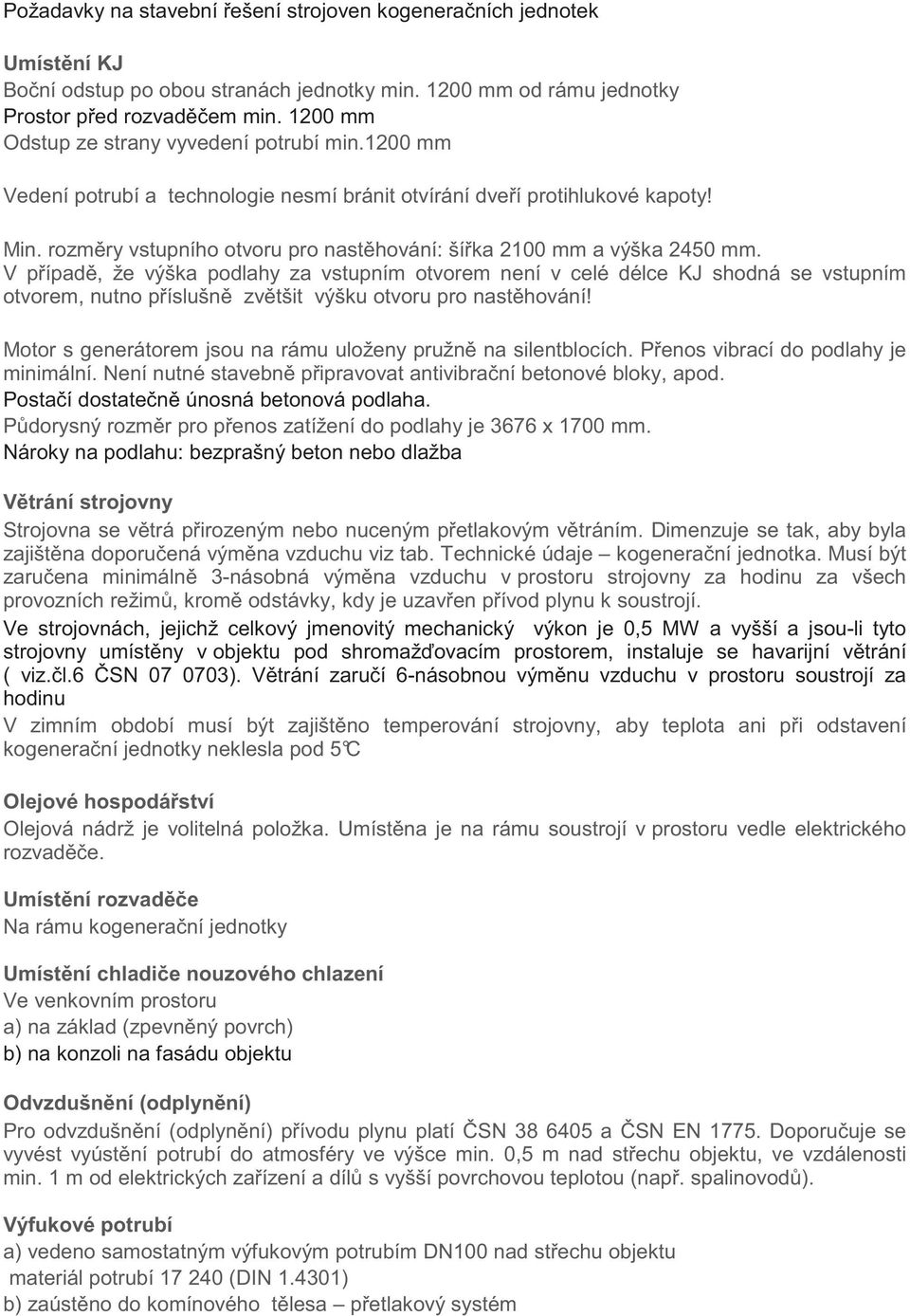

8 Požadavky na stavební ešení strojoven kogenera ních jednotek Umíst ní KJ Bo ní odstup po obou stranách jednotky min mm od rámu jednotky Prostor p ed rozvad em min mm Odstup ze strany vyvedení potrubí min.1200 mm Vedení potrubí a technologie nesmí bránit otvírání dve í protihlukové kapoty! Min. rozm ry vstupního otvoru pro nast hování: ší ka 2100 mm a výška 2450 mm. V p ípad, že výška podlahy za vstupním otvorem není v celé délce KJ shodná se vstupním otvorem, nutno p íslušn zv tšit výšku otvoru pro nast hování! Motor s generátorem jsou na rámu uloženy pružn na silentblocích. P enos vibrací do podlahy je minimální. Není nutné stavebn p ipravovat antivibra ní betonové bloky, apod. Posta í dostate n únosná betonová podlaha. P dorysný rozm r pro p enos zatížení do podlahy je 3676 x 1700 mm. Nároky na podlahu: bezprašný beton nebo dlažba V trání strojovny Strojovna se v trá p irozeným nebo nuceným p etlakovým v tráním. Dimenzuje se tak, aby byla zajišt na doporu ená vým na vzduchu viz tab. Technické údaje kogenera ní jednotka. Musí být zaru ena minimáln 3-násobná vým na vzduchu v prostoru strojovny za hodinu za všech provozních režim, krom odstávky, kdy je uzav en p ívod plynu k soustrojí. Ve strojovnách, jejichž celkový jmenovitý mechanický výkon je 0,5 MW a vyšší a jsou-li tyto strojovny umíst ny v objektu pod shromaž ovacím prostorem, instaluje se havarijní v trání ( viz. l.6 SN ). V trání zaru í 6-násobnou vým nu vzduchu v prostoru soustrojí za hodinu V zimním období musí být zajišt no temperování strojovny, aby teplota ani p i odstavení kogenera ní jednotky neklesla pod 5 C Olejové hospodá ství Olejová nádrž je volitelná položka. Umíst na je na rámu soustrojí v prostoru vedle elektrického rozvad e. Umíst ní rozvad e Na rámu kogenera ní jednotky Umíst ní chladi e nouzového chlazení Ve venkovním prostoru a) na základ (zpevn ný povrch) b) na konzoli na fasádu objektu Odvzdušn ní (odplyn ní) Pro odvzdušn ní (odplyn ní) p ívodu plynu platí SN a SN EN Doporu uje se vyvést vyúst ní potrubí do atmosféry ve výšce min. 0,5 m nad st echu objektu, ve vzdálenosti min. 1 m od elektrických za ízení a díl s vyšší povrchovou teplotou (nap. spalinovod ). Výfukové potrubí a) vedeno samostatným výfukovým potrubím DN100 nad st echu objektu materiál potrubí (DIN ) b) zaúst no do komínového t lesa p etlakový systém

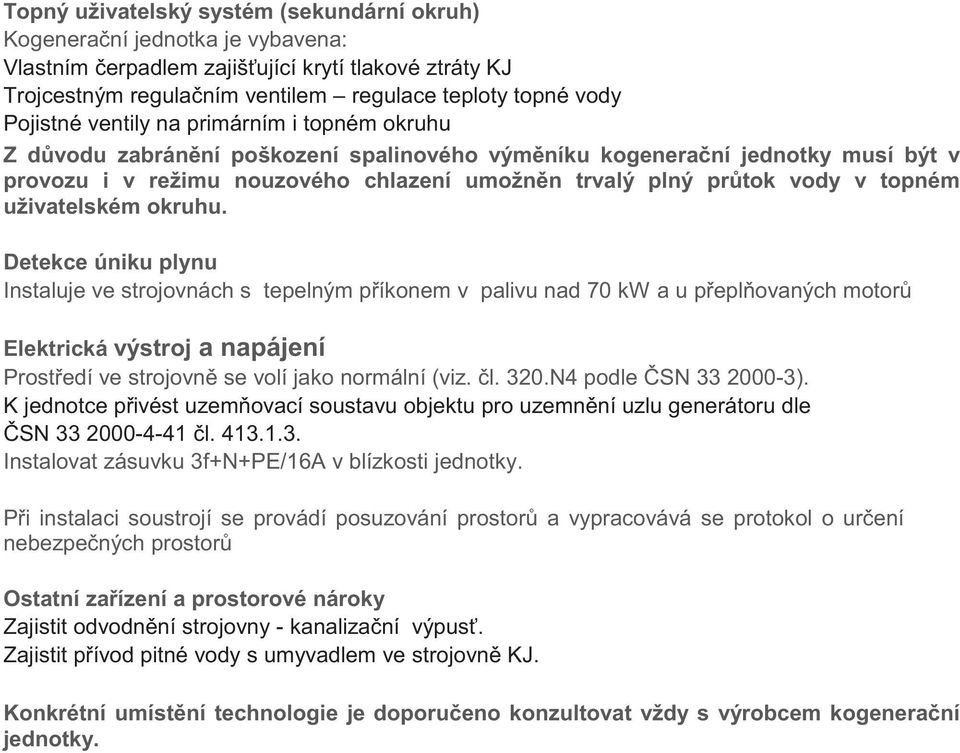

9 Topný uživatelský systém (sekundární okruh) Kogenera ní jednotka je vybavena: Vlastním erpadlem zajiš ující krytí tlakové ztráty KJ Trojcestným regula ním ventilem regulace teploty topné vody Pojistné ventily na primárním i topném okruhu Z d vodu zabrán ní poškození spalinového vým níku kogenera ní jednotky musí být v provozu i v režimu nouzového chlazení umožn n trvalý plný pr tok vody v topném uživatelském okruhu. Detekce úniku plynu Instaluje ve strojovnách s tepelným p íkonem v palivu nad 70 kw a u p epl ovaných motor Elektrická výstroj a napájení Prost edí ve strojovn se volí jako normální (viz. l. 320.N4 podle SN ). K jednotce p ivést uzem ovací soustavu objektu pro uzemn ní uzlu generátoru dle SN l Instalovat zásuvku 3f+N+PE/16A v blízkosti jednotky. P i instalaci soustrojí se provádí posuzování prostor a vypracovává se protokol o ur ení nebezpe ných prostor Ostatní za ízení a prostorové nároky Zajistit odvodn ní strojovny - kanaliza ní výpus. Zajistit p ívod pitné vody s umyvadlem ve strojovn KJ. Konkrétní umíst ní technologie je doporu eno konzultovat vždy s výrobcem kogenera ní jednotky.
