3 Obsah OBSAH Stránka 1 ÚVOD Popis Vybalení Popis NetDVR... 6 Videovstupy... 8 Přepínače impedančního zakončení... 8 Síť... 8 Napájení DC12V INSTALACE Souhrnné informace o instalaci Systémové požadavky Doporučené nastavení monitoru PC Připojení Ethernet a napájecích kabelů Připojení NetDVR k HUBu na Internetu nebo LAN Přímé připojení NetDVR k PC Umístění Instalace programu NetDVR Setup První instalace "setup" Odstranění programu (odinstalování) NetDVR software Otevření konfiguračního programu Explorer Místní kamery (Local Area Cameras) Složka "My Cameras" Vytvoření nové složky Registrace NetDVR v "My Cameras" Registrace NetDVR ve vzdálené síti Registrace NetDVR v místní síti WRS (Web Registration Server) KONFIGURACE NETDVR Přihlašovací obrazovka Informace o zařízení (záložka "Information") Popis kamery Zkratky k nastavení kamery Nastavení systému (záložka "System") Nastavení času NetDVR Načtení počátečních nastavení Restartování kamery Nastavení sítě (záložka "Network") Ethernet xdsl (PPPoE) DNS WRS Přiřazení portů Nastavení uživatelských účtů (záložka "User") Administrátor Uživatelé Nastavení kanálů (záložka "Channel") Použití kanálů Konfigurace kamery Práh detekce pohybu PTZ Nastavení bezpečnosti (záložka "Security") Nastavení bezpečnosti Nastavení harddisku (záložka "HDD") Automatické mazání Stav HDD Postup při formátování HDD

4 Obsah OBSAH Stránka 3.9 Nastavení zobrazení (záložka "Screen Adjustment") Nastavení zobrazení Nastavení plánovače (záložka "Schedule") Stavový proužkový graf Post Alarm Časová tabulka Normální nahrávání Nahrávání při poplachu Spuštění poplachu Quality Box Nastavení plánovače výstupního relé MONITOROVÁNÍ Otevření prohlížeče Live Viewer Volba jednotky NetDVR pro sledování Přihlášení Změna hesla Připojení Použití prohlížeče Live Viewer Zobrazení monitorovací obrazovky s kvadranty Zobrazení určitého kanálu Rychlé nahrávání Funkce PTZ Volba kanálu při zapnutém PTZ Indikace alarmu Změna rozlišení a rychlosti obnovování obrazu Odpojení PŘEHRÁVÁNÍ Otevření prohlížeče Playback Viewer Volba NetDVR pro přehrávání Volba NetDVR pro přehrávání Změna hesla Připojení Použití prohlížeče Playback Viewer Ovládací panel Image Control Ovládací panel Disk Control Smazání dat Zálohování dat Ovládání přehrávání Rychlost přehrávání Ovládací panel přehrávání Volba časového úseku Monitorování přehrávaného obrazu (1) Indikace celkového času nahrávky (2) Posuvný ovladač pro volbu času a data (3) Indikace zvoleného časového úseku (4) Ovladač pro pohyb po snímcích (5) Indikace stavu celé nahrávky Odpojení Linka k prohlížeči Live Viewer PŘEVODNÍK SOUBORŮ (FILE CONVERTER) Úvod Převod obrazových formátů Přehrávání obrazu Instalace Spuštění programu

5 Úvod 1 ÚVOD 1.1 Popis 4-kanálový síťový DVR NetDVR je digitální videorekordér (DVR) ovládaný z klientského PC připojeného přes síť Ethernet prostřednictvím TCP/IP protokolu. Jednotka obsahuje obvody pro komprimaci video obrazu, webový server, rozhraní pro komunikaci přes počítačovou síť a harddisk (HDD). K provozu vyžaduje připojení až čtyř externích videokamer, napájení a zapojení kabelu počítačové sítě. Jednotku je možno nastavit pro spolupráci s kamerami NTSC nebo PAL. Chráněná data na HDD NetDVR nahrává obraz na zabudovaný harddisk (HDD), a to maximální rychlostí 30 snímků (obrázků) za sekundu (neboli 30 fps). Obsahuje souborový systém zabraňující poškození nebo ztrátě nahraných dat při náhlém výpadku napájení. Harddisk je nainstalovaný v rámečku přístupném zvnějšku. Efektivní komprimace obrazu NetDVR využívá komprimaci statických snímků metodou Wavelet. K efektivnějšímu zpracování obrazu slouží zabudovaný 32-bitový RISC procesor. Jednoduchá instalace a další funkce Software jednotky ("firmware") je uložen v paměťovém čipu Flash o kapacitě 8 MB. Firmware lze aktualizovat (upgradovat) na dálku přes Internet nebo Intranet. NetDVR umožňuje připojení externích zařízení, jako jsou senzory, mechanismy otáčení/naklánění, atd. K jejich připojení slouží port HD-15 (RS-232 a RS-485). Všechna připojená zařízení lze ovládat na dálku. NetDVR může spolupracovat se 4 externími CCD kamerami (včetně stávajících analogových kamer průmyslové televize) - stačí je zapojit do příslušných videovstupů na jednotce. Ochrana harddisku: Zabudovaný harddisk je stejného typu, jaký se používá v přenosných počítačích (laptopech). Proto je s NetDVR za provozu nutno zacházet opatrně. Příliš silné rázy nebo vibrace mohou způsobit selhání disku, což může vést až k jeho fyzickému poškození a ztrátě nahraných dat. Doporučení: Jednotku NetDVR nainstalujte na stabilní povrch a chraňte jí před rázy a vibracemi, zejména za provozu. Zacházejte s ní opatrně. Vnitřní/venkovní použití Rozsah provozních teplot předurčuje NetDVR pouze k nasazení uvnitř budov. 5

6 Úvod 1.2 Vybalení Výrobek vybalujte i s ním zacházejte opatrně - jedná se o citlivý elektronický výrobek. Zkontrolujte, zda jste obdrželi následující položky: NetDVR Překřížený kabel (crossover), 1 m (červený) Přímý kabel, 2 m (bílý) Adaptér a napájecí kabel (12 Vss, 3,5 A) Software Návod Poznámka: Obalový materiál uložte - můžete jej použít při případné dopravě jednotky do servisu. 1.3 Popis NetDVR Pohled zepředu: Provoz: PWR = Indikátor zapnutého napájení RUN = Když svítí, pracuje zabudovaný procesor REC = Když svítí, jednotka nahrává CMPR = Když svítí, jednotka komprimuje obraz Videovstup: Svítí indikátory aktivovaných videovstupů Vstup senzoru: Při zjištění události (event) na vstupu indikátor svítí Výstup alarmu: Indikátor svítí při aktivovaném výstupním relé 1 Rámeček s harddiskem a zámkem (A) Pohled zezadu: 2 Výstup relé (Alarm Out). 3 Vstup senzoru. 4 Sériová komunikace (RS 232. RS 485, RS422). 5 Videovstupy signálu v základním pásmu. 6 Přepínač impedančního zakončení videovstupů. 7 Konektor sítě Ethernet. 8 Vstup napájení, 12 Vss, 3,5 A. 6

7 Úvod Výstup relé (ALARM OUT): Výstup polovodičového (solid-state) relé, v klidu rozepnuté kontakty. Max. 250 Vst nebo 250 Vss, 170 ma. Vstup senzoru: Vstupy poplachových senzorů s optickým oddělením. Interní pull-up rezistory na +5 Vss. Vstup uzavřen: Bez události Vstup otevřen: Událost Sériová komunikace: RS-232: Pro komunikaci s externí video kamerou s ovládáním PTZ (otáčení/naklánění/ transfokace). Tyto kontakty jsou určeny pro zařízení vyhovující standardu RS-232C. Zapojte kontakty Rx, Tx a G (zem). RS-422: Pro komunikaci s externí video kamerou s ovládáním PTZ (otáčení/naklánění/ transfokace) vyhovujícím protokolu RS-422, poloviční duplex (half-duplex). Zapojte kontakty R+, R-, T+ a T-. RS-485: Pro komunikaci s externí video kamerou s ovládáním PTZ (otáčení/naklánění/ transfokace) protokolem RS-485. Jsou zapojené kontakty S+ (= R+) a S- (= R-). 7

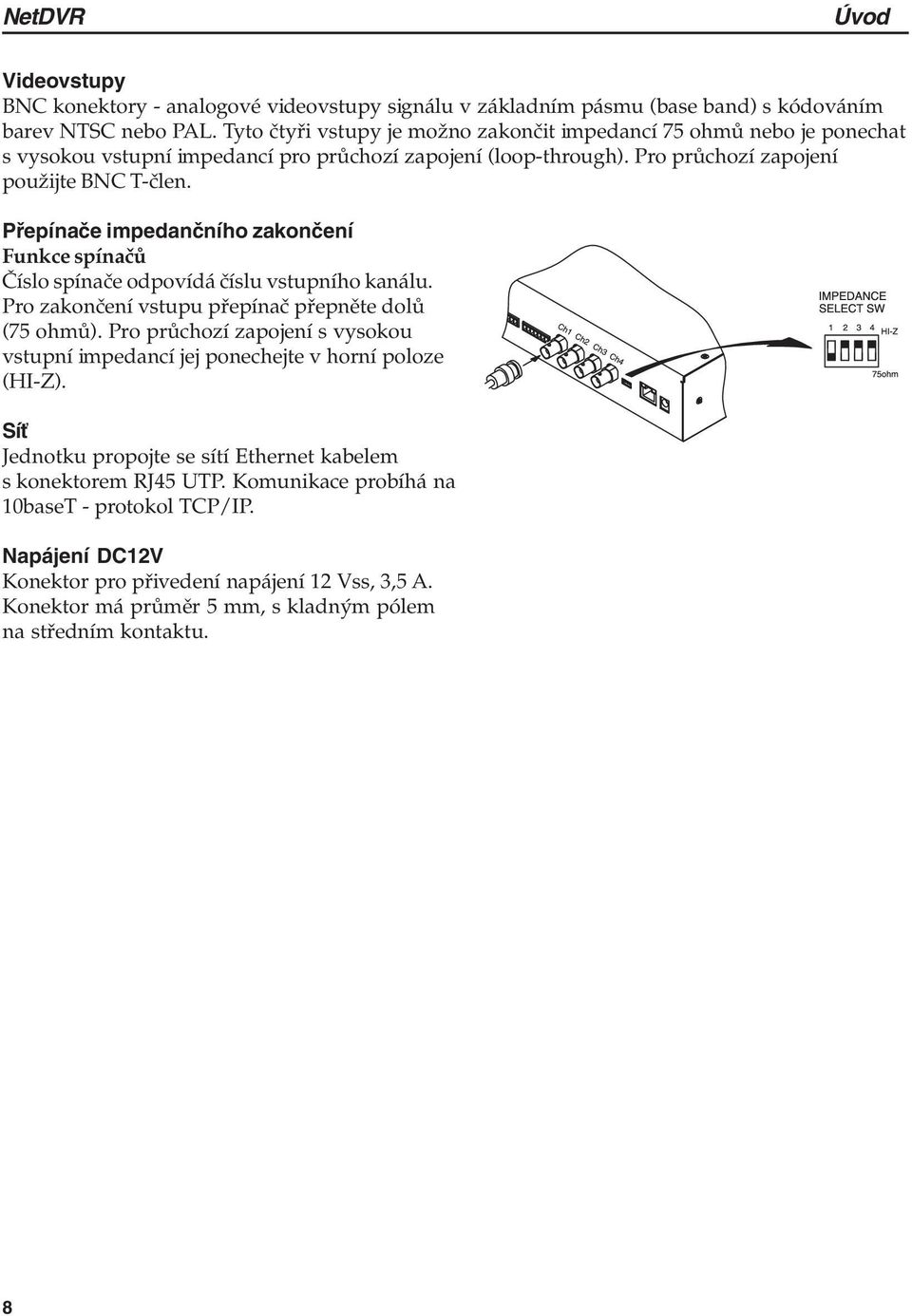

8 Úvod Videovstupy BNC konektory - analogové videovstupy signálu v základním pásmu (base band) s kódováním barev NTSC nebo PAL. Tyto čtyři vstupy je možno zakončit impedancí 75 ohmů nebo je ponechat s vysokou vstupní impedancí pro průchozí zapojení (loop-through). Pro průchozí zapojení použijte BNC T-člen. Přepínače impedančního zakončení Funkce spínačů Číslo spínače odpovídá číslu vstupního kanálu. Pro zakončení vstupu přepínač přepněte dolů (75 ohmů). Pro průchozí zapojení s vysokou vstupní impedancí jej ponechejte v horní poloze (HI-Z). Síť Jednotku propojte se sítí Ethernet kabelem s konektorem RJ45 UTP. Komunikace probíhá na 10baseT - protokol TCP/IP. Napájení DC12V Konektor pro přivedení napájení 12 Vss, 3,5 A. Konektor má průměr 5 mm, s kladným pólem na středním kontaktu. 8

9 Instalace 2 INSTALACE 2.1 Souhrnné informace o instalaci Instalace NetDVR sestává z těchto základních kroků: Připojení NetDVR k lokální počítačové síti a napájení. Instalace software NetDVR do počítače PC. Konfigurace nastavení administrátora. Konfigurace nahrávání a vyhledávání. Instalace jednotky NetDVR na vhodné místo a připojení napájení a sítě Ethernet. Připojení externích kamer. Podrobnosti instalace naleznete v následujících kapitolách: Systémové požadavky Pro NetDVR budete potřebovat: Síť: 10 Bate-T LAN. PC pro přístup k NetDVR: Procesor: Pentium II nebo vyšší Minimální volná paměť RAM: 64 MB Operační systém: Windows 98, 2000, ME, NT4 nebo XP Síťová karta: 10 base-t nebo base-t s duální rychlostí 10/100, se zapnutým TCP/IP. 16 MB nebo více video paměti Doporučené nastavení monitoru PC Ve Windows "Setting (Nastavení) / Control Panel (Ovládací panely) / Display (Obrazovka)": Nastavte barevnou hloubku na "High color (16-bit)" nebo vyšší. Nastavte rozlišení obrazu na 1024x768 pixelů (minimálně) Připojení Ethernet a napájecích kabelů Do portu "Ethernet" (konektor RJ-45) na zadním panelu jednotky připojte Ethernet LAN kabel. Do konektoru označeného "DC 12 V" zapojte napájecí zdroj (adaptér 12 V, 3,5 A, přiložen). Ujistěte se, že zelená LED na portu Ethernet každou 1-2 sekundy blikne. LED začne blikat 5 až 6 sekund po připojení napájení. 9

10 Instalace Připojení NetDVR k HUBu na Internetu nebo LAN NetDVR připojte k síťovému HUBu přes přímý, bílý kabel (přiložen). Poznámka: Vzdálený uživatel se k NetDVR může připojit až po přiřazení síťových nastavení. Jednotce je nutno přiřadit dosud neobsazenou IP adresu. Výstraha: Nepoužívejte počáteční IP adresu. V uzavřené síti lze jednotkám přiřazovat libovolné adresy za podmínky, že každá bude unikátní. Pokud se jedná o privátní síť připojenou k Internetu, je vyžadována registrovaná IP adresa (kterou si můžete vyžádat od vašeho poskytovatele internetových služeb ISP). Do síťové zásuvky Přímý kabel Ethernet (přiložen) Síťový zdroj (přiložen) Poznámka: Síťová adresa lokálního uživatele a NetDVR musí být ve stejném síťovém segmentu Přímé připojení NetDVR k PC Pro lokální konfiguraci lze NetDVR připojit přímo k PC. NetDVR propojte s LAN portem na PC pomocí červeného překříženého kabelu (crossover, cross link, přiložen). Ujistěte se, že lokální PC i NetDVR mají nastavené síťové adresy v rámci stejného segmentu sítě Umístění Jednotku NetDVR umístěte tak, aby vyhovovala konkrétnímu účelu. Položte ji na stabilní povrch a chraňte ji před rázy a vibracemi, zejména za provozu. Do síťové zásuvky Překřížený Ethernet kabel (crossover, přiložen) Síťový zdroj (přiložen) MAC adresa MAC adresa jednotky NetDVR, tvořená 12 číslicemi, je na samolepce zespoda. Pro její správné zadání pomocí ARP příkazu použijte jako oddělovací znak "-". Vytvoříte tak řetězec šesti dvojic číslic, např C zapíšete jako C

11 Instalace 2.2 Instalace programu NetDVR Setup První instalace "setup" Do jednotky CD-ROM vložte CD-ROM se software (přiložen). Na pracovní plochu PC (desktop) zkopírujte "Setup.exe". Program spustíte dvojím kliknutím na ikonu "Setup.exe". Kliknutím na tlačítko "I agree" vyjádřete souhlas s licenčními podmínkami. Zvolte komponenty, které se mají nainstalovat: Vlastní program NetDVR (nutno nainstalovat vždy) Zkratky do menu Start (Start Menu Shortcuts, pro přidání ikon do Windows menu Start - volitelné), Zkratky na plochu (Desktop Shortcuts, pro přidání ikon na pracovní plochu Windows - volitelné). Poznámka: Výchozí nastavení je instalace všech tří položek. Označení položky, kterou nepožadujete, můžete zrušit. Pro spuštění programu však budete potřebovat buď zkratky v menu Start nebo zkratky na pracovní ploše. Klikněte na "Next". Pokud je to nutné, zvolte složku (adresář), do kterého se má program nainstalovat. Poznámka: Výchozí nastavení je složka "D:\Program Files\Philips\NetDVR". Instalaci dokončíte kliknutím na "Finish". Pokud jste zvolili vytvoření zkratek na pracovní ploše (Desktop Shortcuts), objeví se na pracovní ploše tyto tři ikony: Ikona "NetDVR Configure" umožňuje přístup k administrátorským nastavením (viz sekce 3) Ikona "NetDVR Monitor" otevře monitorovací okno (pouze pro sledování, bez funkcí přehrávání, viz sekce 4) Ikona "NetDVR Playback" otevře okno přehrávání (s linkem k monitorování, viz sekce 5) 11

12 Instalace Odstranění programu (odinstalování) Pro odinstalování programu: Ve Windows menu Start zvolte "Uninstall". Nebo Ve Windows Control Panel (ovládací panely) pro odinstalování NetDVR zvolte "Add/Remove programs" (přidání nebo odebrání programu). 2.3 NetDVR software Software NetDVR se skládá ze tří softwarových modulů: Configure: nastavení systémových parametrů NetDVR. Monitor: pro monitorování živého obrazu (v reálném čase). Playback: pro vyhledávání a přehrávání nahraného obrazu a práci se soubory vytvořenými zálohováním. 2.4 Otevření konfiguračního programu Klikněte na ikonu "NetDVR Configuration" na pracovní ploše nebo na příslušnou položku v menu Start. Zadejte heslo (výchozí: admin). Pro změnu hesla klikněte na tlačítko "Edit". Nejprve zadejte aktuální heslo, poté zadejte nové heslo a pro potvrzení stejné heslo zadejte ještě jednou Explorer "Explorer" (průzkumník) je levý rám programu "NetDVR ConfigStation" sloužící ke konfiguraci a správě adres všech zařízení NetDVR. Obsahuje tři složky: "My Cameras" - moje kamery. Obsahuje registrované jednotky NetDVR. "Local Area Cameras" - místní kamery. Obsahuje jednotky NetDVR zjištěné v místní počítačové síti. "WRS" (Web Registration Server) - obsahuje jednotky NetDVR s dynamickou IP adresou (pro budoucí rozšíření programu). Poznámka: V adresáři "Local Area Cameras" jsou všechny jednotky NetDVR ve stejném segmentu počítačové sítě, které jsou detekované, ale které dosud nejsou zaregistrované do adresáře "My Cameras". 12

13 Instalace Po registraci NetDVR do "My Cameras" příslušná jednotka zmizí z adresáře "Local Area Cameras". Obraz vzdálených (remote) kamer lze sledovat pouze pokud jsou přítomné v adresáři "My Cameras". V "NetDVR ConfigStation" můžete ověřit stav každé jednotky NetDVR: Jednotky NetDVR, které jsou mimo provoz, jsou označené červenou tečkou. Jednotky NetDVR v provozu jsou označené zelenou tečkou Místní kamery (Local Area Cameras) V adresáři "Local Area Cameras" jsou všechny jednotky NetDVR ve stejném segmentu počítačové sítě, které jsou detekované, ale které dosud nejsou zaregistrované do adresáře "My Cameras". Tyto neregistrované kamery jsou identifikované IP adresou. Jestliže je IP adresa mimo rozsah adres segmentu místní počítačové sítě, nelze k takové kameře přistupovat. Aby bylo možno k zařízení přistupovat, změňte IP adresu na volnou lokální adresu: Klikněte pravým tlačítkem myši na IP adresu zařízení NetDVR. Klikněte na "Change IP". Zadejte administrátorské heslo zařízení a změňte IP adresu. Pro potvrzení klikněte na OK. 13

14 Instalace Složka "My Cameras" Přesunutím jednotky NetDVR z adresáře "Local Area Cameras" do adresáře "My Cameras" získáte možnost přejmenovat ji a pro otevření spojení používat zvolenou přezdívku (Nickname). Do tohoto adresáře můžete zaregistrovat pouze jednotky NetDVR ze vzdálené sítě. Při registraci NetDVR se do PC uloží informace o příslušné adrese zvolené jednotky NetDVR. Znamená to, že k registrované jednotce NetDVR můžete přistupovat i bez přítomnosti ve stejné lokální síti Vytvoření nové složky Správu jednotek zpřehledníte a zjednodušíte vytvořením složek a zaregistrováním příslušných jednotek NetDVR do nich. Pro registraci složek: Přesuňte kurzor myši nad "My Cameras". Klikněte pravým tlačítkem myši. V překryvném menu zvolte "New Folder". Objeví se dialogové okno pro zadání jména nové složky. Zadejte jméno a kliknutím na tlačítko"ok" vytvořte novou složku. Registrovanou složku smažete volbou "Delete Folder" v překryvném menu Registrace NetDVR v "My Cameras" Existují dvě metody registrace jednotky NetDVR do adresáře "My Cameras" (nebo podadresářů): jedna pro vzdálené (remote) sítě, druhá pak pro místní (local) sítě Registrace NetDVR ve vzdálené síti Přesuňte kurzor myši nad "My Cameras". Klikněte pravým tlačítkem myši. Zvolte "Add Cam". Objeví se dialogové okno pro zadání nové IP adresy jednotky NetDVR. Stiskněte tlačítko "Start Probe". Po nalezení se jednotka NetDVR automaticky zaregistruje. Registrovanou jednotku NetDVR smažete volbou "Delete Cam" v překryvném menu. Poznámka: Jméno registrované jednotky NetDVR může obsahovat až 30 písmen anglické abecedy nebo číslic. NetDVR s dynamickou IP adresou se registrují do složky "WRS" (tato volba je pro budoucí rozšiřování). Důležité: Pro snadný přístup ke vzdálené nebo místní jednotce NetDVR ji vždy provozujte s pevnou IP adresou Registrace NetDVR v místní síti V adresáři "Local Area Cameras" myší uchopte (drag) jednotku NetDVR a přetáhněte ji do adresáře "My Cameras" nebo některého z podadresářů. Pro zrušení registrace jednotku přetáhněte z "My Cameras" do adresáře "Local Area Cemaras". Namísto přezdívky (nickname) se objeví IP adresa. 14

15 Instalace WRS (Web Registration Server) Pokud je jednotka NetDVR připojena přes ISDN, xdsl nebo přes kabelový modem, může se při každém připojení k poskytovateli internetových služeb změnit její IP adresa. V takovém případě se ovšem uživatelé, kteří změněnou IP adresu neznají, k jednotce nemohou připojit. Proto je nutný WRS (Web Registration Server). Jednotka NetDVR s dynamickou (tj. měnící se) IP adresou se zaregistruje do serveru WRS, čímž se uživatelům umožní snadné vyhledání změněné IP adresy při přístupu k jednotce. Poznámka: Volba WRS vyžaduje, aby byl k dispozici server s příslušným software pro WRS. Pro bližší informace se prosím obraťte na vašeho prodejce. 15

16 Konfigurace NetDVR 3 KONFIGURACE NETDVR V rámu Explorer okna "NetDVR ConfigStation" zvolte jednotku NetDVR. Klikněte na IP adresu nebo přezdívku (Nickname). 3.1 Přihlašovací obrazovka Pro nastavení parametrů NetDVR: Zadejte administrátorské heslo jednotky. Poznámka: Ke konfiguraci NetDVR můžete přistupovat pouze jako administrátor. Výchozí heslo NetDVR je "admin". Pokud je zaškrtnuto "Save Password", nebudete muset heslo zadávat při každém přihlášení. Funkci "Save Password" lze využít pouze pokud je jednotka NetDVR registrována v adresáři "My Cameras". Klikněte na tlačítko "Login". nebo Pro další vstup do konfiguračního programu klikněte na "Configure" (heslo musí být platné). nebo Pro ukončení konfiguračního programu klikněte na tlačítko "Exit". 3.2 Informace o zařízení (záložka "Information") V záložce "Information" se zobrazují informace o nastavení zvolené kamery. Následující informace o kameře jsou nastavené již z výroby a nelze je změnit: Model name (typ) Hardware version (verze hardware) Software version (verze software) Serial number (výrobní číslo) Mac Address (Mac adresa) Popis kamery "Description" lze změnit na libovolný text skládající se z až 30 anglických znaků a/nebo číslic. Pro změnu popisu kamery: Klikněte na obsah pole "Description" (výchozí text je "Welcome"). Vyplňte nový popis a stiskněte "Enter". Klikněte na "Apply" (použít). Nové nastavení se přenese do NetDVR. 16

17 Konfigurace NetDVR Zkratky k nastavení kamery Zobrazí se nejdůležitější informace o aktuálním nastavení připojené jednotky NetDVR: - čas, - registrovaní uživatelé, - aktivované kanály, - harddisk - bezpečnost. Pro změnu nastavení: Dvojím kliknutím na požadovanou položku otevřete její záložku "Configuration". V příslušné konfigurační obrazovce zadejte nastavení. Kliknutím na tlačítko "Apply" (použít) nahrajte nové nastavení do NetDVR. Klikněte na záložku "Information" a zvolte další položku. 3.3 Nastavení systému (záložka "System") Nastavení času NetDVR Jednotka NetDVR je vybavena vlastními hodinami reálného času s možností nastavení časového pásma. Pro nastavené času a data: V roletovém menu zvolte časové pásmo. Pokud si přejete používat letní čas, zaškrtněte okénko Daylight Saving Time (čas se automaticky změní na letní). V kalendáři zvolte den. Zadejte "Current time" (aktuální čas, přenese se do jednotky po kliknutí na tlačítko Apply). Klikněte na tlačítko "Apply" (použít) Načtení počátečních nastavení Pro změnu nastavení zpět na výchozí nastavení z výroby (kromě času a konfigurace sítě): Klikněte na tlačítko "Start" vpravo od "Load Default Setup" Restartování kamery Pokud se s jednotkou NetDVR objeví problémy, lze ji bez přerušení napájení restartovat. Pro restart jednotky: Klikněte na tlačítko "Start" vpravo od "Reboot Camera". 17

18 Konfigurace NetDVR Poznámka k překrytí času Po nastavení času NetDVR se může objevit překrytí časů dříve nahraného obrazu s nově nahraným obrazem. Aby se předešlo přemazání obrazu, nahrají se snímky se shodným, novým časem vedle předchozích. Snímky se stejnými časy se na liště přehrávání zobrazí červeně a při přehrávání se obraz vrátí znovu do okamžiku nastavení času (pro přehrání druhé sady snímků s identickými časy). 3.4 Nastavení sítě (záložka "Network") Ethernet V "Ethernet" části záložky "Network" můžete manuálně nastavit IP adresu, masku sítě (Network Mask), adresu brány (Gateway address) a adresu DNS serveru. Poznámka: Pole pro konfiguraci Broadcast address není k dispozici, protože tato adresa se konfiguruje automaticky. Pokud jsou přiřazené adresy nesprávné, nelze k jednotce NetDVR přistupovat. Volba DHCP (Dynamic Host Configuration Protocol) umožňuje administrátorovi sítě automaticky přiřazovat IP adresy připojeným sítovým zařízením Lze ji používat pouze v kombinaci s volitelnou funkcí WRS. Pokud administrátor označí volbu "DHCP Enable", bude se IP adresa NetDVR nastavovat automaticky a nebude se zobrazovat na obrazovce xdsl (PPPoE) Při použití xdsl připojení s přihlášením PPPoE zaškrtněte okno xdsl a zadejte uživatelské jméno a heslo potřebné k přihlášení k internetovému účtu DNS DNS část záložky "Network" se používá, pokud je jednotka NetDVR zaregistrována v registračním seznamu dynamických IP adres v serveru WRS (Web Registration Server). Do políček DNS zadejte adresu WRS serveru. 18

19 Konfigurace NetDVR WRS Pokud je jednotka NetDVR připojena přes ISDN, xdsl nebo přes kabelový modem, mění se její IP adresa při každém připojení k poskytovateli internetových služeb. V takovém případě se ovšem uživatelé, kteří změněnou IP adresu neznají, k jednotce NetDVR nemohou připojit. Proto je nutný WRS (Web Registration Server). Připojení k NetDVR poté probíhá přes služby WRS. Registration Interval: Zadejte časový interval pro automatickou registraci IP adresy NetDVR do WRS serveru. Registration Server a Group ID: Zde zadáte IP adresu a skupinovou identifikaci (group ID) vlastního serveru, který je spolu s ostatními servery registrovaný ve WRS. "Group ID" slouží k organizaci zařízení NetDVR registrovaných ve WRS do skupin. Poznámka: Tato funkce vyžaduje, aby byl k dispozici zvláštní WRS server s příslušným software pro WRS Přiřazení portů "Port Assignment" část záložky "Network" slouží ke konfiguraci portu pro přehrávání a pro monitorování. Používá se, pokud je v síti přítomen bezpečnostní server "firewall". Pro sítě bez bezpečnostního serveru "firewall" zvolte "Normal". Pro sítě s bezpečnostním serverem "firewall" zvolte "Firewall". Pro manuální nastavení portů pro přehrávání (Playback Port) a monitorování (Monitoring Port) klikněte na "Advanced". Poznámka: Program Viewer využívá jako port pro přehrávání port 8105 a jako port pro monitorování/ sledování živého obrazu pak port Pokud jsou tyto porty v síti blokovány, můžete porty manuálně změnit na jiné, neblokované. Změněné hodnoty se uplatní po restartu jednotky. Pro návrat k výchozím hodnotám klikněte na tlačítko "Default" a změněné hodnoty se vrátí zpět na výchozí hodnoty (8105 a 8001). Funkce bezpečnostního serveru Firewall využívá port 80, který je za normálních okolností otevřený pro prohlížení Internetu. Použití tohoto portu pro přehrávání a monitorování může snížit snímkovou rychlost obrazu. Pro nahrání nastavení do NetDVR klikněte na tlačítko "Apply". 19

20 Konfigurace NetDVR 3.5 Nastavení uživatelských účtů (záložka "User") Administrátor Administrátor má přístup ke všem funkcím NetDVR. Uživatelské jméno administrátora je pevné (a nelze jej změnit): "admin". Výchozí heslo administrátora je "admin". Heslo je vhodné z bezpečnostních důvodů změnit. Pro změnu hesla: Do pole "Password" zadejte nové heslo. Nové heslo zadejte pro kontrolu ještě jednou do pole "Re-Passwd". Pro nahrání nastavení do NetDVR klikněte na tlačítko "Apply" Uživatelé "Obecný uživatel" může sledovat obraz v reálném čase i sledovat nahraný obraz, pokud jej k tomu oprávní administrátor. Uživatelská jména a hesla nastavuje administrátor. Označením boxů User1, User2, User3 nebo User4 můžete povolit až čtyři uživatele. Počáteční uživatelská jména jsou User1, User2, User3 a User4 (tato jména lze změnit). Do pole "Password" zadejte nové heslo. Nové heslo zadejte pro kontrolu ještě jednou do pole "Re-Passwd". Autorizace uživatele: Zaškrtnutím kanálů Channels 1, 2, 3 a/nebo 4 uživateli povolíte přístup k živému obrazu zvolených kanálů. Zaškrtnutím boxu "PTZ" uživateli poskytnete přístup k ovládacím prvkům otáčení/ naklánění/transfokace v programu Monitor. Zaškrtnutím boxu "HDD" uživateli poskytnete přístup k funkcím pro vyhledávání a přehrávání nahraného obrazu v programu Playback. Zaškrtnutím boxu "DEL" uživateli povolíte mazání nahraného obrazu v programu Playback. Pro nahrání nastavení do NetDVR klikněte na tlačítko "Apply". 20

21 Konfigurace NetDVR 3.6 Nastavení kanálů (záložka "Channel") Použití kanálů V záložce "Channel" se konfigurují kanály pro sledování živého obrazu a nahrávání na harddisk zabudovaný v NetDVR. Jako zdroje videosignálu zvolte jeden nebo více kanálů (videovstupů, Channel 1-4). Poznámka: Je velice důležité zvolit pouze ty kanály, do kterých jsou skutečně připojené externí kamery. Nesprávné nastavení vede ke snížení rychlosti nahrávání nebo rychlosti přenosu obrazu Konfigurace kamery V "Camera Configuration" části záložky "Channel" se definují typy kamer: Podle typu kódování barev použitých kamer zvolte "NTSC" nebo "PAL". Zaškrtnutím "Rotation 180 " převrátíte obraz o 180 (pokud je kamera nainstalovaná hlavou dolů, například zavěšená na stropě). Jestliže je použitá kamera černobílá, označte "B&W" Práh detekce pohybu Funkcí "Motion Threshold" se nastavuje práh detektoru pohybu. Rozsah možných hodnot je od 1 do 999. "1" je nejnižší práh poskytující nejvyšší možnou citlivost detektoru, "999" je nejvyšší práh vedoucí k nejnižší citlivosti detektoru. Výchozí nastavení je "500". 21

22 Konfigurace NetDVR PTZ V "PTZ" části záložky "Channel" se nastavuje způsob ovládání mechanismu otáčení/naklánění/transfokace, pokud je na něm kamera nainstalována. Pro instalaci klikněte na tlačítko "Setup" a zkonfigurujte následující: Model: Jednotky NetDVR jsou v současnosti dodávané s několika již přednastavenými protokoly pro určité typy mechanismů otáčení/ naklánění/transfokace (které lze zvolit z roletového menu). Zvolte komunikační protokol a do příslušných polí zadejte: Interface: NetDVR má dvě sady kontaktů rozhraní: RS232 a RS485 (poloviční duplex). Zvolte příslušné rozhraní, přes které je mechanismus otáčení/ naklánění/transfokace připojen k jednotce NetDVR. Baud: Nastavení rychlosti přenosu dat (zvolte z roletového menu). Parity: Nastavení kontroly správnosti přenosu dat (zvolte z roletového menu). Stop bit: Nastavení vysílání stop bitů při přenosu dat (zvolte z roletového menu). Data bit: Nastavení vysílání datových bitů při přenosu dat (zvolte z roletového menu). Address: Toto pole udává základní adresu přijímače jednotky otáčení/naklánění/transfokace (P/T/Z) pro zvolený video kanál. Poznámka: Nastavení pro zařízení Philips: Interface: RS232, Baud: 9600, Parity: None, Stopbit: 1, Address: adresa jednotky PTZ a Databit: 8. Jednotka NetDVR může podporovat až čtyři různá PTZ zařízení pro čtyři samostatné video kanály. Pro připojení a adresaci těchto čtyř zařízení použijte konvertor RS232 na bifázový kód. Pro nahrání nastavení do NetDVR klikněte na tlačítko "Apply". 22

23 Konfigurace NetDVR 3.7 Nastavení bezpečnosti (záložka "Security") Nastavení bezpečnosti Můžete povolit nebo zakázat přístup z určitých IP adres. Pro nastavení bezpečnosti: Zvolte "IP Filtering" (filtrování IP adres). Zadejte rozsah IP adres, pro které si přejete povolit (Allow) nebo zakázat (Deny) přístup. Pro povolení přístupu ze zvoleného rozsahu IP adres zvolte "Allow". Všechny ostatní adresy budou mít přístup zakázaný. Pro zakázání přístupu ze zvoleného rozsahu IP adres zvolte "Deny". Všechny ostatní adresy budou mít přístup povolený. Poznámka: Filtrování IP adres platí pro všechny IP adresy v zadaném rozsahu. Například tak můžete zkonfigurovat adresy " až " a " až " jako zakázané, "Deny". Uživatelé z těchto IP adres pak nebudou moci k jednotce NetDVR přistupovat. Přejete-li si povolit nebo zakázat přístup z jediné IP adresy, zadejte ji ve formátu " ". Rozsahy IP adres můžete zadat až v 10 částech. Pro nahrání nastavení do NetDVR klikněte na tlačítko "Apply". 3.8 Nastavení harddisku (záložka "HDD") Automatické mazání Funkce "Auto Delete" při zaplnění harddisku automaticky smaže data po 1000, 2000, 5000 nebo snímcích. Obraz lze mazat pouze od nejstaršího záznamu. Pokud tuto funkci aktivujete, bude NetDVR obraz nahrávat spojitě, přičemž vždy využije prostor po nejstarších snímcích, které z harddisku smaže. Pokud je tato funkce vypnutá, NetDVR po zaplnění harddisku ukončí nahrávání. Poznámka: Jestliže administrátor nebo oprávněný uživatel z harddisku manuálně smaže data pomocí programu "Playback" ve chvíli, kdy jiný uživatel vyhledává v záznamu na harddisku, zobrazí Playback Viewer tomuto uživateli zprávu "Auto Delete [číslo]" (kde "číslo" vyjadřuje počet smazaných snímků). 23

24 Konfigurace NetDVR Stav HDD "Koláčový" diagram HDD Status udává volné místo na harddisku. HDD Enable: Pokud je zvoleno "HDD Enable", bude NetDVR nahrávat obraz na zabudovaný harddisk podle rozpisu v záložce "Schedule". Jestliže "HDD Enable" není zvoleno, nebude NetDVR nahrávat ani nebude možno obraz přehrávat. Výchozí nastavení je "Enabled" Postup při formátování HDD Následujícím postupem je možno provést (znovu-)zformátování harddisku: Výstraha: Při formátování harddisku se smaže veškerý nahraný obraz (tj. všechny snímky). Spusťte "NetDVR Configuration". V programu "Configuration" klikněte na záložku "HDD". Vypněte HDD (zrušte označení "HDD Enable") a klikněte na tlačítko "Apply". Zvolte "HDD Enable", ale neklikejte na tlačítko "Apply". Jakmile se znovu aktivuje tlačítko "HDD Format", klikněte na něj. Potvrďte povel k formátování harddisku. Po zformátování harddisku klikněte na tlačítko "HDD Enable" a poté na tlačítko "Apply". Poznámka: Jestliže administrátor zformátuje harddisk z programu "Setup" ve chvíli, kdy jiný uživatel vyhledává v záznamu na harddisku, zobrazí Playback Viewer tomuto uživateli zprávu "HDD is to be formatted now by a administrator. Connection will be closed. Please reconnect later." (Administrátor nyní bude formátovat harddisk. Spojení se ukončí. Připojte se prosím později.). Spojení tohoto uživatele se poté ukončí. Pro nahrání nastavení do NetDVR klikněte na tlačítko "Apply". 3.9 Nastavení zobrazení (záložka "Screen Adjustment") Nastavení zobrazení Pro nastavení video obrazu: Zvolte záložku "Screen Adjustment". Nastavení v tomto menu ovlivní jak živý obraz (monitorování), tak i nahraný obraz (přehrávání). Zvolte kanál, pro který si nastavení přejete změnit. Podle potřeby nastavte jas (brightness), kontrast (contrast), barevný tón (hue), barevnou sytost (saturation) a horizontální posun (horizontal offset). 24

25 Konfigurace NetDVR Poznámka: Podle konkrétního typu jednotky může být nastavování horizontálního posuvu (Horizontal Offset) a video zisku (Video Gain) automatické, a tedy nepřístupné. V takovém případě se příslušné ovládací prvky zobrazí šedě. Brightness (jas): Nastavení jasu obrazu. Contrast (kontrast): Nastavení poměru mezi tmavými a světlými partiemi obrazu (měkký nebo tvrdý obraz). Hue (barevný tón): Tento ovládací prvek slouží u NTSC kamer k nastavení podání bílé barvy. U PAL kamer jej ponechejte ve výchozí pozici. Saturation (barevná sytost): Nastavení sytosti barev obrazu. Pro nahrání nastavení do NetDVR klikněte na tlačítko "Apply" Nastavení plánovače (záložka "Schedule") Nastavení v záložce "Schedule" slouží k naprogramování nahrávání NetDVR. Nahrávání jednotlivých kanálů a chování výstupních relé se nastavuje v příslušných oknech programu. Ta otevřete kliknutím na tlačítko "Setup" Stavový proužkový graf Vodorovný proužkový graf indikuje plán nahrávání a jeho stav, a to takto: Při zvýšené četnosti nahrávání je barva intenzivnější. Pro každý kanál se zobrazují dva proužky - jeden indikuje konfiguraci normálního nahrávání podle plánu (horní), druhý indikuje nahrávání při vzniku události (spodní). Modrá svislá linka indikuje aktuální čas NetDVR. Externí senzory Jednotku můžete nastavit tak, aby nahrávání události spouštěly externí senzory. 25

26 Konfigurace NetDVR Pro povolení použití vstupů (poplachových) senzorů: Spolupráci se zařízením povolíte označením příslušné položky. Poznámka: Mějte na paměti, že jednotka NetDVR podporuje pouze senzory, které jsou v klidu sepnuté (normally-closed, NC). Těmito boxy pouze označíte, jaký typ externího zařízení používáte. Funkce ovládané příslušnými externími zařízeními se konfigurují v samostatné obrazovce "Setup", viz níže. Vstupy (poplachových) senzorů obsahují optické oddělovače s LED. Vstupní kontakty musí být v klidu sepnuté (normally closed). Jejich rozepnutím se spustí poplach. Specifikace vstupu jsou: Vstup s pull-up rezistorem na 5 Vss při otevřeném vstupu, proud při sepnutém kontaktu 12 ma Post Alarm Funkce Post Alarm definuje, jak dlouho se po vzniku poplachové události bude nahrávat obraz. Jako nastavení "Post Alarm" lze zadat hodnotu mezi 0 a 60 (čas v sekundách). Pro nahrání nastavení do NetDVR klikněte na tlačítko "Apply". Nastavení plánovače: Pro kanál, který si přejete zkonfigurovat, klikněte na tlačítko "Setup". Poznámka: Plánovač postupně nastavte pro každý video kanál - každý kanál může mít vlastní tabulku nahrávání Časová tabulka Den lze rozdělit do 5 časových pásem mezi 00:00 a 24:00. Pokud jako první zónu zvolíte pouze část celého dne, automaticky se aktivuje následující časová zóna. Zóna 5 nakonec automaticky doplní případnou zbývající část dne Normální nahrávání Položka Normal Save definuje parametry normálního nahrávání (bez vzniku události), a to takto: V roletovém menu nastavte rychlost nahrávání "Frame Rate" (čím vyšší rychlost, tím méně bude pohyb obrazu "trhaný"). V roletovém menu nastavte rozlišení obrazu "Resolution" (čím vyšší rozlišení, tím více podrobností uvidíte v obraze). V roletovém menu nastavte kvalitu obrazu (míru komprimace dat) "Quality" (při volbě nižší kvality obrazu se použije vyšší komprimace dat a soubor s nahrávkou bude menší). 26

27 Konfigurace NetDVR Nahrávání při poplachu Položka Alarm Save definuje parametry nahrávání při vzniku události, a to takto: V roletovém menu nastavte rychlost nahrávání "Frame Rate" (čím vyšší rychlost, tím méně bude pohyb obrazu "trhaný"). V roletovém menu nastavte rozlišení obrazu "Resolution" (čím vyšší rozlišení, tím více podrobností uvidíte v obraze). V roletovém menu nastavte kvalitu obrazu (míru komprimace dat) "Quality" (při volbě nižší kvality obrazu se použije vyšší komprimace dat a soubor s nahrávkou bude menší) Spuštění poplachu Položka Alarm Trigger definuje, jaké události spustí nahrávání poplachu "Alarm Save". Chování výstupního relé se nastavuje v obrazovce Relay Setup. Pokud označíte detektor pohybu "MD" nebo senzor "S1 až S4", znamená to, že když zařízení zjistí událost, bude se na harddisk nahrávat obraz s nastavenými parametry "Alarm Save". Pro každou z až pěti časových zón zvolte zařízení, která spustí poplach Quality Box Funkce Quality Box vám umožňuje zvolit si oblast zájmu, z níž se bude obraz přenášet v plné kvalitě, zatímco zbývající část obrazu bude mít snížený kontrast. Výsledkem bude snížení objemu dat, které je nutno ukládat neb přenášet Kliknutím na velké tlačítko se otevře okno pro konfiguraci Quality Box. Quality Box zkonfigurujete nakreslením obdélníkové oblasti v obrazu. Přesuňte myš nad hranici oblasti a kliknutím změňte velikost. Nebo myš přesuňte do QBOX, klikněte a oblast přesuňte. Pro smazání konfigurovaného Quality Box klikněte tlačítkem myši mimo zvolenou oblast. 27

28 Konfigurace NetDVR Nastavením úrovně útlumu "Attenuation level" (1 až 5) zvolte kontrast obrazu mimo "oblast zájmu". Poznámka: Volba úrovně útlumu "1" znamená, že kontrast obrazu mimo "oblast zájmu" bude téměř shodný jako uvnitř "oblasti zájmu". Volba úrovně "5" znamená, že obraz mimo oblast "oblast zájmu" bude zcela tmavý. Nastavení Quality Box uložíte kliknutím na tlačítko OK. Podle potřeby označte Quality Box pro jednotlivé časové zóny. Kliknutím na tlačítko OK potvrdíte nastavení a vrátíte se na hlavní obrazovku plánovače "Schedule" Nastavení plánovače výstupního relé Klikněte na tlačítko nastavení "Relay" Setup. Časová tabulka Den lze rozdělit do 5 časových pásem mezi 00:00 a 24:00. Časové zóny výstupních relé mohou být nastavené nezávisle nebo můžete zadat časové zóny jednoho z kanálů. Nejprve zvolte, které relé bude ovládané manuálně z prohlížeče Live Viewer. Toto výstupní relé poté bude ovládané výhradně manuálně - není pro něj možno označit žádné další možnosti. Vyplňte matici poplachových vstupů "Motion Detect CH1 - CH4" (detektor pohybu pro kanál 1 až 4) nebo Sensor Input 1 - Input 4 (vstup senzoru 1-4). Kliknutím na tlačítko OK potvrdíte nastavení a vrátíte se na hlavní obrazovku plánovače "Schedule". Pro nahrání nastavení do NetDVR klikněte na tlačítko "Apply". 28

29 Monitorování 4 MONITOROVÁNÍ 4.1 Otevření prohlížeče Live Viewer Pro otevření prohlížeče živého obrazu Live Viewer: Klikněte na ikonu "NetDVR Monitor" na pracovní ploše. Nebo Klikněte na ikonu "NetDVR Monitor" ve Windows menu Start >>Programs (programy) >> Philips >> NetDVR Monitor. Objeví se prohlížeč živého obrazu Live Viewer. Poznámka: Podržíte-li ukazatel polohy myši několik sekund nad tlačítkem, zobrazí se okno s popisem funkce daného tlačítka Volba jednotky NetDVR pro sledování Jestliže již je zvolena jednotka NetDVR, zobrazí se v poli adresy (vpravo nahoře) její přezdívka nebo IP adresa. Pro obnovení připojení k jednotce klikněte na tlačítko "Connect". Zadejte uživatelské jméno (User Name) a heslo (Password) zařízení a klikněte na tlačítko OK. Pro volbu jednotky NetDVR (pokud se ještě nezobrazuje žádná volba) nebo pro změnu stávající jednotky: Kliknutím na tlačítko "Select Camera" otevřete Explorer. Kliknutím na [+] před jménem rozbalte adresář "My Cameras" nebo "Local Area Cameras". Vypíše se seznam instalovaných zařízení. Jednotku NetDVR zvolíte dvojitým kliknutím na její jméno nebo jedním klinutím na jméno a poté kliknutím na tlačítko "OK". Po volbě jednotky NetDVR se v poli adresy zobrazí její IP adresa nebo nastavená přezdívka "Nick Name". 29

30 Monitorování Přihlášení Zadejte uživatelské jméno "User Name" a heslo "Password" zvolené jednotky NetDVR a klikněte na tlačítko OK Změna hesla Přihlašovací obrazovka také umožňuje změnu hesla uživatele. Pokud je zvolená jednotka NetDVR registrovaná, můžete použít tlačítko "Change Password" (změnit heslo). Poznámka: V "User Name" se automaticky zobrazí uživatelské jméno posledního přihlášeného uživatele. Uživatel může změnit své heslo na jiné, tvořené až 14 anglickými znaky nebo číslicemi. Administrátor své uživatelské heslo může změnit pouze v programu Configuration. Pro změnu uživatelského hesla: Klikněte na "Change Password" a řiďte se pokyny, které se objeví na obrazovce Připojení Program se k jednotce NetDVR připojí po úspěšném přihlášení uživatele. Přejete-li se znovu připojit po přerušení přenosu dat, zkontrolujte, zda se v poli adresy zobrazuje správná jednotka. Klikněte na tlačítko "Connect" (připojit). 4.2 Použití prohlížeče Live Viewer Zobrazení monitorovací obrazovky s kvadranty Klikněte na ikonu kvadrantů (tlačítko vlevo dole na obrazovce). Nebo Dvakrát klikněte na obraz jedné kamery Zobrazení určitého kanálu Klikněte na ikonu Camera View příslušné kamery (vlevo dole na obrazovce). Nebo Dvakrát klikněte na jeden ze čtyř obrazů při zobrazení kvadrantů (viz též "4.2.5 Volba kanálu při zapnutém PTZ"). 30

31 Monitorování Rychlé nahrávání Při monitorování obrazu v reálném čase můžete nahrát specifikovaný úsek obrazu na harddisk počítače PC. Pro nahrávání z prohlížeče Live Viewer: Klikněte na červené tlačítko "Rec" (nebo "Ctrl+S"). Objeví se dialogové okno s informacemi o nahrávání. Proces rychlého nahrávání se ukončí automaticky po 5 minutách (pokud jej ovšem uživatel nezastaví dříve kliknutím na tlačítko "Stop"). Po nahrávání je uživatel vyzván k zadání jména souboru a adresáře (složky) pro uložení na disk počítače PC. Poznámka: Jestliže proces rychlého nahrávání skončí normálně, automaticky se spustí program Playback pro okamžité přehrání souboru. Jestliže je již prohlížeč Playback Viewer otevřený, spustí se druhý Playback Viewer Funkce PTZ Funkce otáčení/naklánění/transfokace (PTZ) může ovládat pouze k tomu oprávněný uživatel. Pro jejich ovládání: Umístěte kurzor myši na obraz. Ve středu obrazu se objeví tečkovaný kříž s ovladači po stranách obrazu. Transfokace a zaostřování: Přesuňte kurzor myši doprava nebo doleva a myší posuňte ovladače, které se objeví na obrazovce. Levý ovladač ovládá transfokaci (Z), pravý pak zaostřování (F). Poznámka: Funkce zaostřování bude pracovat pouze pokud je dostupná a aktivované na jednotce PTZ. Otáčení a naklánění: Pro ovládání funkcí otáčení a naklánění klikněte na obraz pravým tlačítkem myši. Kurzor myši umístěte na tu stranu obrazu, na kterou se má kamera přesunout. Vlastní otočení/naklonění pak spustíte kliknutím na pravé tlačítko myši. Poznámka: Jestliže kurzor myši posunete dále od středu obrazu, otáčení a naklánění bude rychlejší (pokud tuto funkci podporuje jednotka PTZ). 31

32 Monitorování Volba kanálu při zapnutém PTZ Jestliže je uživatel autorizován k používání funkcí ovládání PTZ, musí nejprve zvolit kameru kliknutím na některou z ikon Camera View (viz též 4.2.2). Kliknutím na obraz se též aktivuje otáčení, naklánění, transfokace nebo zaostřování Indikace alarmu Když alarm spustí nahrávání, rozsvítí se indikátor alarmu a ozve se výstražný tón. Alarm umlčíte dvojitým kliknutím na indikátor "Alarm". Spínání výstupních relé Tlačítky relé se aktivují příslušná relé v připojené jednotce. Tato relé mohou spínat externí zařízení, jako je elektrický zámek dveří, osvětlení, atd. Pro zapnutí nebo vypnutí externího zařízení klikněte na příslušné tlačítko relé "Relay" Změna rozlišení a rychlosti obnovování obrazu Pro změnu rozlišení (Resolution): * Umístěte kurzor myši na obraz. * Stiskněte pravé tlačítko myši. * Zvolte rozlišení "Resolution". Objeví se seznam dostupných rozlišení. * Požadované rozlišení zvolte kliknutím na některou z položek seznamu. Pro změnu rychlosti obnovování obrazu (Frame Rate): Umístěte kurzor myši na obraz. Stiskněte pravé tlačítko myši. Zvolte rychlost obnovování obrazu "Frame Rate". Objeví se seznam dostupných rychlostí obnovování obrazu. Požadovanou rychlost obnovování obrazu zvolte kliknutím na některou z položek seznamu Odpojení Ještě jednou klikněte na tlačítko připojení Connect. V dialogovém okně odpojení klikněte na tlačítko OK. 32

33 Přehrávání 5 PŘEHRÁVÁNÍ Tento prohlížeč slouží k přehrávání obrazu nahraného v jednotce NetDVR. Přihlašovací postup je stejný jako u prohlížeče "Live Viewer". Viz sekce Otevření prohlížeče Playback Viewer Pro otevření prohlížeče Playback Viewer Klikněte na ikonu "NetDVR Playback" na pracovní ploše. Nebo Klikněte na ikonu "NetDVR Playback" ve Windows menu Start >>Programs (programy) >> Philips >> NetDVR Playback. Otevře se prohlížeč pro přehrávání obrazu Playback Viewer. 33

34 Přehrávání Poznámka: Podržíte-li ukazatel polohy myši několik sekund nad tlačítkem, zobrazí se okno s popisem funkce daného tlačítka Volba NetDVR pro přehrávání Pokud již je zvolena jednotka NetDVR, zobrazí se v poli adresy (vpravo nahoře) její přezdívka nebo IP adresa. Pro obnovení připojení k jednotce klikněte na tlačítko "Connect". Zadejte uživatelské jméno (User Name) a heslo (Password) zařízení a klikněte na tlačítko OK. Pro volbu jednotky NetDVR (pokud se ještě nezobrazuje žádná volba) nebo pro změnu stávající jednotky: Kliknutím na tlačítko "Select Camera" otevřete Explorer. Kliknutím na [+] před jménem rozbalte adresář "My Cameras" nebo "Local Area Cameras". Vypíše se seznam instalovaných zařízení. Jednotku NetDVR zvolíte dvojitým kliknutím na její jméno nebo jedním klinutím na jméno a poté kliknutím na tlačítko "OK". Po volbě jednotky NetDVR se v poli adresy zobrazí její IP adresa nebo nastavená přezdívka "Nick Name" Volba NetDVR pro přehrávání Pro obnovení připojení k jednotce klikněte na tlačítko "Connect". Zadejte uživatelské jméno (User Name) a heslo (Password) zařízení a klikněte na tlačítko OK. Pro volbu jednotky NetDVR (pokud se ještě nezobrazuje žádná volba) nebo pro změnu stávající jednotky: Klikněte na tlačítko "Open backup file..." (otevřít soubor zálohy) v okně Explorer. V okně Open (otevřít) Exploreru se přesuňte do složky zálohy. Soubor zálohy zvolíte dvojitým kliknutím na jeho jméno nebo jedním klinutím na jméno a poté kliknutím na tlačítko "OK". Po výzvě zadejte heslo "Password". Po volbě jednotky NetDVR se v poli adresy zobrazí jméno souboru a soubor se otevře pro přehrávání. 34

35 Přehrávání Změna hesla Přihlašovací obrazovka také umožňuje změnu hesla uživatele. Pokud je zvolená jednotka NetDVR registrovaná, můžete použít tlačítko "Change Password" (změnit heslo). Poznámka: V "User Name" se automaticky zobrazí uživatelské jméno posledního přihlášeného uživatele. Uživatel může změnit své heslo na jiné, tvořené až 14 anglickými znaky nebo číslicemi. Administrátor své uživatelské heslo může změnit pouze v programu Configuration. Pro změnu uživatelského hesla: Klikněte na "Change Password" a řiďte se pokyny, které se objeví na obrazovce Připojení Program se k jednotce NetDVR připojí po úspěšném přihlášení uživatele. Přejete-li se znovu připojit po přerušení přenosu dat, zkontrolujte, zda se v poli adresy zobrazuje jméno správné jednotky. Klikněte na tlačítko "Connect" (připojit). 5.2 Použití prohlížeče Playback Viewer Volba obrazu Obraz kamery zvolte kliknutím na příslušné tlačítko Camera Views. Zvolené kanály se zobrazují žlutě. Nezvolené kanály se zobrazují modře. Přehrávání obrazu s kvadranty Klikněte na ikonu kvadrantů. Nebo Dvakrát klikněte na obraz plné velikosti. "Obraz s kvadranty" znamená, že se zobrazují všechny čtyři kanály současně. Zobrazení určitého kanálu Klikněte na ikonu příslušné kamery Nebo Dvakrát klikněte na jeden ze čtyř obrazů na obrazovce s kvadranty. 35

36 Přehrávání 5.3 Ovládací panel Image Control Obraz zvolené kamery je i na ovládacím panelu v malém okně v pravém horním rohu. Pro volbu obrazu z obrazovky s kvadranty na obraz jednou klikněte. Příslušnými tlačítky zde můžete ovládat: zvětšení obrazu (elektronický zoom), jas a kontrast obrazu. Dále je možno obraz uložit do PC jako "bitmapový" soubor nebo jej při zastaveném přehrávání vytisknout. Zvětšení obrazu - Používá se pro zvětšení zajímavé části nahraného obrazu zvolené kamery.oblast zvětšení definujete uchopením a tažením pravoúhlé oblasti, kterou lze přesouvat nebo změnit její rozměry. Změna zvětšené oblasti z klávesnice: Rozměry změníte tlačítky "+" (zvětšení) a " " (zmenšení) nebo "PgUp" (zvětšení) a "PgDn" (zmenšení). Pro pohyb zvolené oblasti obrazu použijte tlačítka šipek na klávesnici. Změna oblasti myší: Pro změnu velikosti přesuňte myš nad jeden z rohů. Jakmile se kurzor myši změní na šipku, stiskněte a držte stisknuté pravé tlačítko myši a posunutím rohu zvětšete nebo zmenšete oblast. Pro posunutí oblasti umístěte myš do oblasti zvětšeného obrazu a když se její kurzor změní na křížek, stiskněte a podržte stisknuté levé tlačítko myši a posuňte zvolenou oblast zvětšení. Zvětšený obraz se zobrazuje v okně příslušné kamery. Pro návrat k normálnímu zobrazení: Kliknutím mimo zvolenou oblast zrušte zvětšení obrazu. Ovládání jasu - Posuvný ovladač pro nastavení jasu zvoleného obrazu. (Kliknutím na ikonu "Brightness" vrátíte jas na výchozí úroveň.) Ovládání kontrastu - Posuvný ovladač pro nastavení kontrastu zvoleného obrazu. (Kliknutím na ikonu "Contrast" vrátíte kontrast na výchozí úroveň.) Save file - Pro uložení zvoleného obrazu plné velikosti jako "bitmapového" souboru (volba je aktivní po zastavení přehrávání). Print file - Pro vytisknutí zvoleného obrazu plné velikosti (volba je aktivní po zastavení přehrávání). 36

37 Přehrávání 5.4 Ovládací panel Disk Control Zde se indikuje aktuální stav harddisku. Při zastaveném přehrávání obrazu se informace o harddisku aktualizuje každých 10 sekund. Pokud běží přehrávání, pravidelně se aktualizuje pouze objem nahraných dat. Tři řádky textu zahrnují: Řádek 1 - Velikost a volné místo na harddisku. Řádek 2 - Datum a čas prvního nahraného snímku na disku. Řádek 3 - Datum a čas posledního nahraného snímku na disku Smazání dat K mazání dat mají přístup pouze autorizovaní uživatelé. Pro smazání části nebo i všech nahraných dat: Klikněte na ikonu odpadkového koše "Waste bin". Objeví se okno nástroje pro mazání "Delete utility". Do okna "To" zadejte datum a čas. Smaže se část nahrávky mezi "From" a datem "To". Klikněte na "Delete". Poznámka: Datum "From" nelze zvolit a nastaví se vždy na začátek nahraných dat. Doporučujeme věnovat velkou pozornost správné volbě rozsahu mazaných dat, aby se při použití této funkce nesmazala i nová data. Jestliže uživatel z harddisku manuálně maže data pomocí programu "Playback Viewer" ve chvíli, kdy jiný uživatel data z harddisku přehrává, zobrazí se zpráva "Auto Delete (číslo)". ("Číslo" vyjadřuje počet smazaných snímků.) Zálohování dat Obraz nahraný v jednotce NetDVR je možno zálohovat přes síť do počítače PC uživatele. Pro zálohování části nahraných dat: Klikněte na ikonu "Hard Disk". Objeví se okno nástroje pro zálohování "Backup Utility". Zadejte datum a čas začátku a konce nahraného úseku, který si přejete zálohovat. Označte okénko příslušné kamery. Zadejte jméno souboru. Zadáním (a ověřením) hesla do příslušných polí zálohu nahrávky ochráníte před neoprávněným přehráním. Když později budete soubor otevírat, budete muset zadat stejné heslo, jako zadáváte nyní. Klikněte na "Backup". 37
