1 UŽIVATELSKÁ PŘÍRUČKA

2 OBSAH BALENÍ Poznámka: Některé modely nemají samostatnou anténu POSTUP INSTALACE Poznámka: Před prvním použitím IP kamery postupujte podle výše uvedeného schématu.

3 Připojte kameru internetovým kabelem k routeru a napájecí kabel do sítě, tak jak to vidíte na diagramu výše.

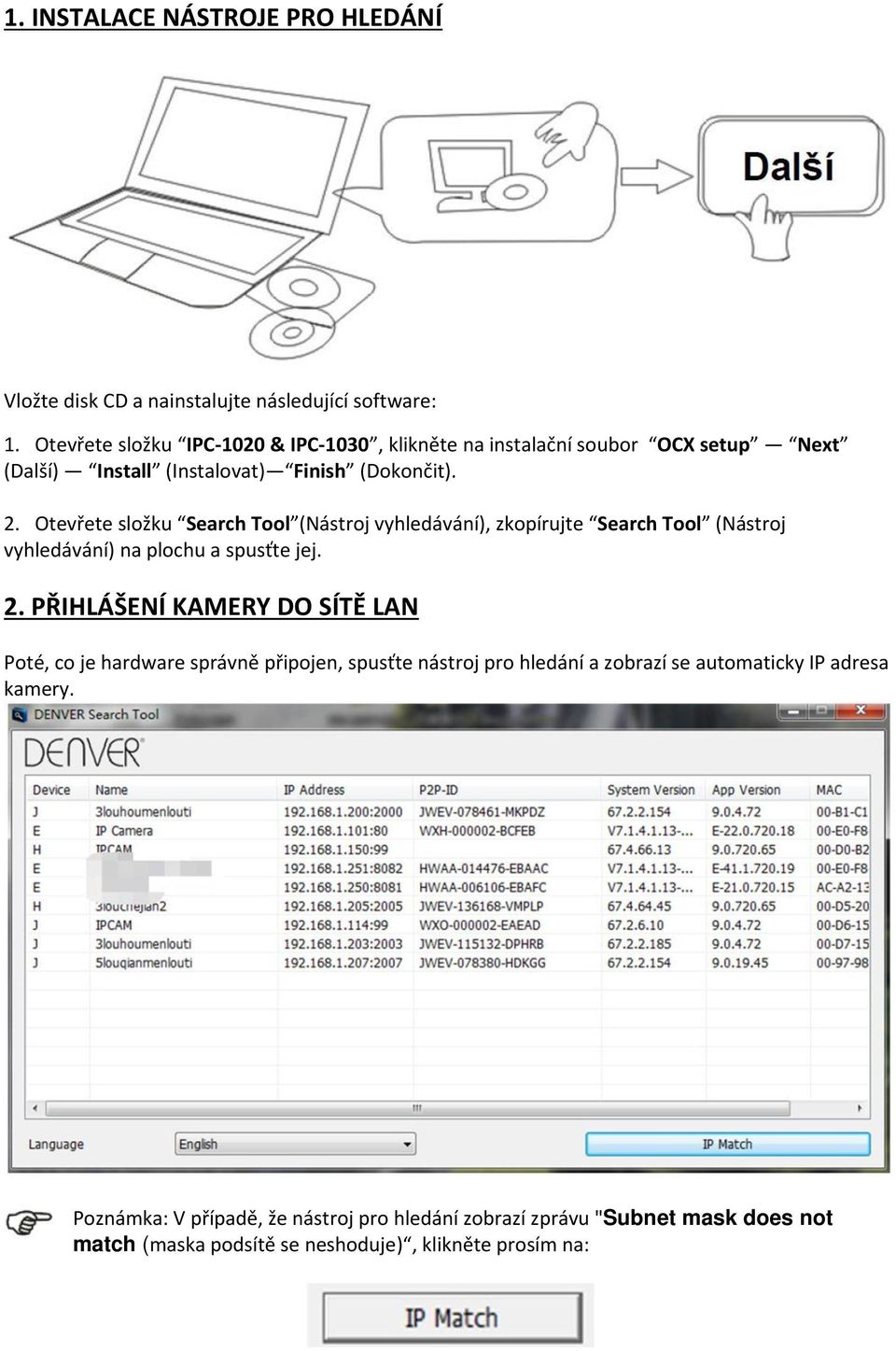

4 1. INSTALACE NÁSTROJE PRO HLEDÁNÍ Vložte disk CD a nainstalujte následující software: 1. Otevřete složku IPC-1020 & IPC-1030, klikněte na instalační soubor OCX setup Next (Další) Install (Instalovat) Finish (Dokončit). 2. Otevřete složku Search Tool (Nástroj vyhledávání), zkopírujte Search Tool (Nástroj vyhledávání) na plochu a spusťte jej. 2. PŘIHLÁŠENÍ KAMERY DO SÍTĚ LAN Poté, co je hardware správně připojen, spusťte nástroj pro hledání a zobrazí se automaticky IP adresa kamery. Poznámka: V případě, že nástroj pro hledání zobrazí zprávu "Subnet mask does not match (maska podsítě se neshoduje), klikněte prosím na:

5 Poklepejte na IP adresu kamery v nástroji hledání. Ve výchozím prohlížeči se zobrazí přihlašovací obrazovka zobrazená níže: Poznámka: Uživatelské jméno a heslo je "admin". (Pro větší bezpečnost můžete kdykoliv později změnit uživatelské jméno účtu a heslo). Po zadání správného uživatelského jména a hesla se zobrazí přihlašovací obrazovka. (Ve stejnou dobu může online sledovat až 6 návštěvníku). Poznámka: Pokud soubor OCX již máte nainstalován, můžete se přihlásit přímo. Pokud tomu tak není, nainstalujte si prosím OCX. A. Klikněte na "OCX" stáhněte a nainstalujte. B. Aktualizujte webovou stránku a znovu se přihlaste, videokamera se zobrazí, jak je uvedeno níže.

6 Živé video 3. BEZDRÁTOVÉ NASTAVENÍ 1. Klepněte na ikonu pro přístup k nastavení "WIRELESS (bezdrátově)". 2. Vyhledejte WiFi signál a zvolte požadovaný SSID (název WiFi sítě). 3. Ujistěte se, že všechny parametry jsou stejné jako ve směrovači a zadejte heslo WiFi sítě. 4. Po 30 sekundách klikněte na "CHECK (kontrola)"a jsou-li zadané údaje správné, bude vám oznámeno, že nastavení WiFi bylo úspěšné. 5. Úspěšné nastavení potvrďte kliknutím na "APPLY (použít)" a poté odpojte síťový kabel. Není-li IP adresa kamery nalezena pomocí nástroje pro hledání, připojte internetový kabel a zkontrolujte nastavení WiFi. Kontrola stavu připojení WiFi Probíhá kontrola WiFi, vyčkejte prosím 30 sekund. Připojení WiFi bylo úspěšné. Vyberte Apply (použít) pro uložení nastavení. Zavřít

7 4. INFORMACE O ZAŘÍZENÍ NASTAVENÍ 1. Klikněte na ikonu pro přístup k nastavení "DEVICE INFORMATION (informace o zařízení)". 2. Zobrazí se všechny informace o IP kameře. 5. NASTAVENÍ ČASU 1. Klepněte na ikonu pro přístup k nastavení "TIME (čas)". 2. Můžete si vybrat jakýkoliv NTP server, pak klikněte na "APPLY (použít)". 3. Vyberte požadovaný čas a klikněte, pro aktivaci potvrďte na "APPLY (použít)".

8 6. NASTAVENÍ ZÁZNAMU 1. Klikněte na ikonu pro přístup k nastavení "RECORD (záznam)". 2. Vyberte "ON". 3. Vyberte si mezi "FIRST STREAM (první proud)" nebo "SECOND STREAM (druhý proud)". 4. Zvolte časový harmonogram pro nahrávání. 5. Potvrďte na "APPLY (použít)". 7. NASTAVENÍ ALARMU A KONFIGURACE DETEKCE POHYBU 1. V prvním kroku aktivujte "MOTION DETECTION (detekce pohybu)" a zvolte zobrazení detailu, který by měl být sledován (nastavte dle vašich preferencí).

9 2. V druhém kroku si můžete si vybrat "ALARM TRIGGER RINGTONE (aktivační událost pro tón Alarmu)" a časový plán. Pak klikněte na "APPLY (použít)". Jestliže bude v detekované oblasti registrován pohyb, rozezní se tón alarmu (model bez zvukové funkce není k dispozici). 8. NASTAVENÍ UPOZORNĚNÍ ALARMU & , FTP 1. Obrazovka konfigurace u slouží pro přípravu funkce alarmu. Je-li detekován pohyb, aktivuje se fotoaparát, a vy obdržíte s fotografiemi. Předpokladem je správné nastavení a testovací služby. Zde konfigurace účtu Gmail uvedená jak příklad: POZNÁMKA: Tato funkce funguje pouze v případě, že je IP kamera připojena k síti. Pokud používáte Gmail, musíte nakonfigurovat port jako 465, SSL jako TLS. Ale nejdůležitější je zkontrolovat si, zda váš ový klient má SMTP povolen.

10 2. Služba FTP je předpokladem pro funkci alarmu. Pokud je detekcí pohybu aktivována vaše kamera a na odeslány fotografie, je nutné, aby ové služby byly nakonfigurovány správně. Zkontrolujte proto jejich funkčnost. Například: 3. V nastavení služby alarmu, zadejte stejné nastavení, jako na následujícím obrázku:

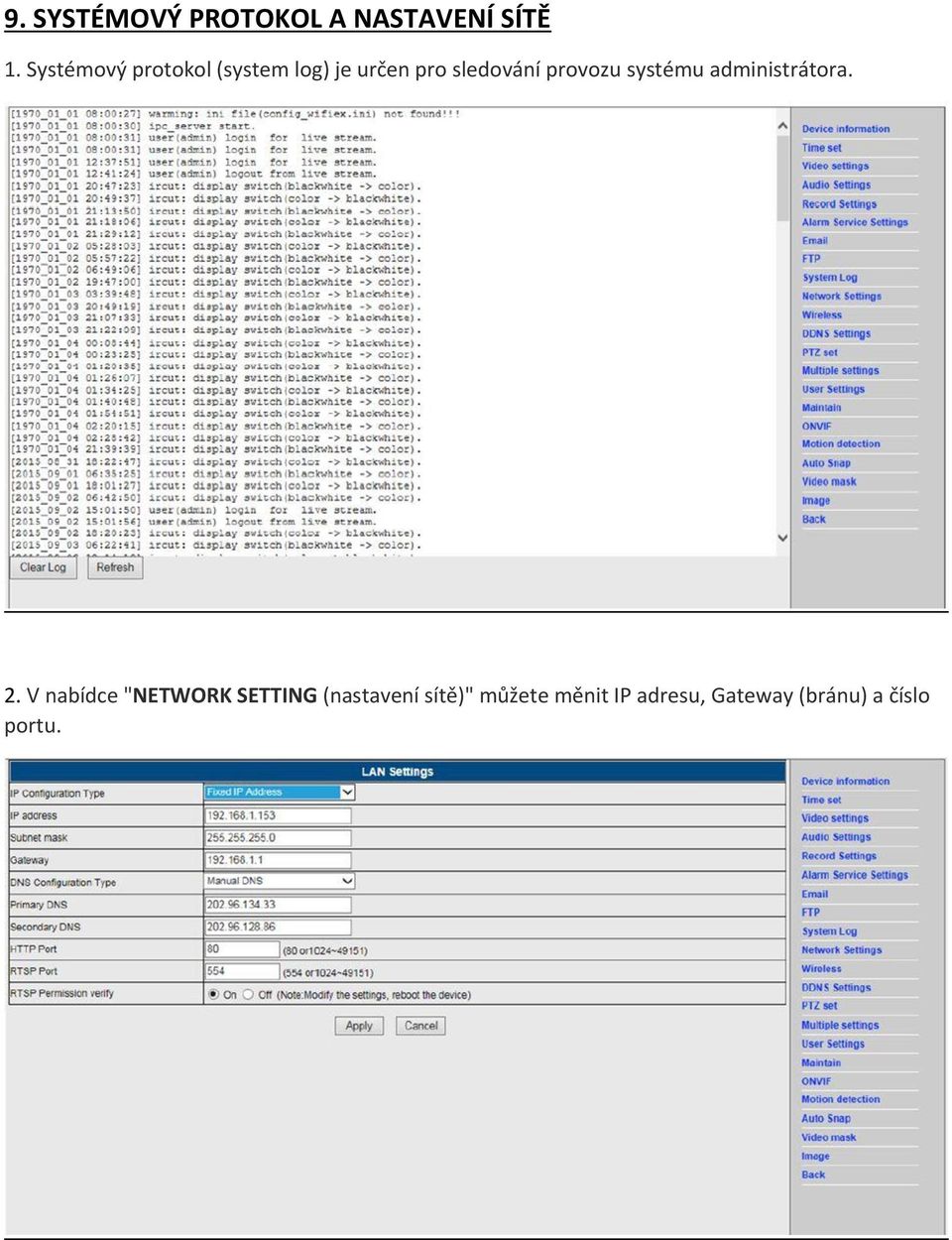

11 9. SYSTÉMOVÝ PROTOKOL A NASTAVENÍ SÍTĚ 1. Systémový protokol (system log) je určen pro sledování provozu systému administrátora. 2. V nabídce "NETWORK SETTING (nastavení sítě)" můžete měnit IP adresu, Gateway (bránu) a číslo portu.

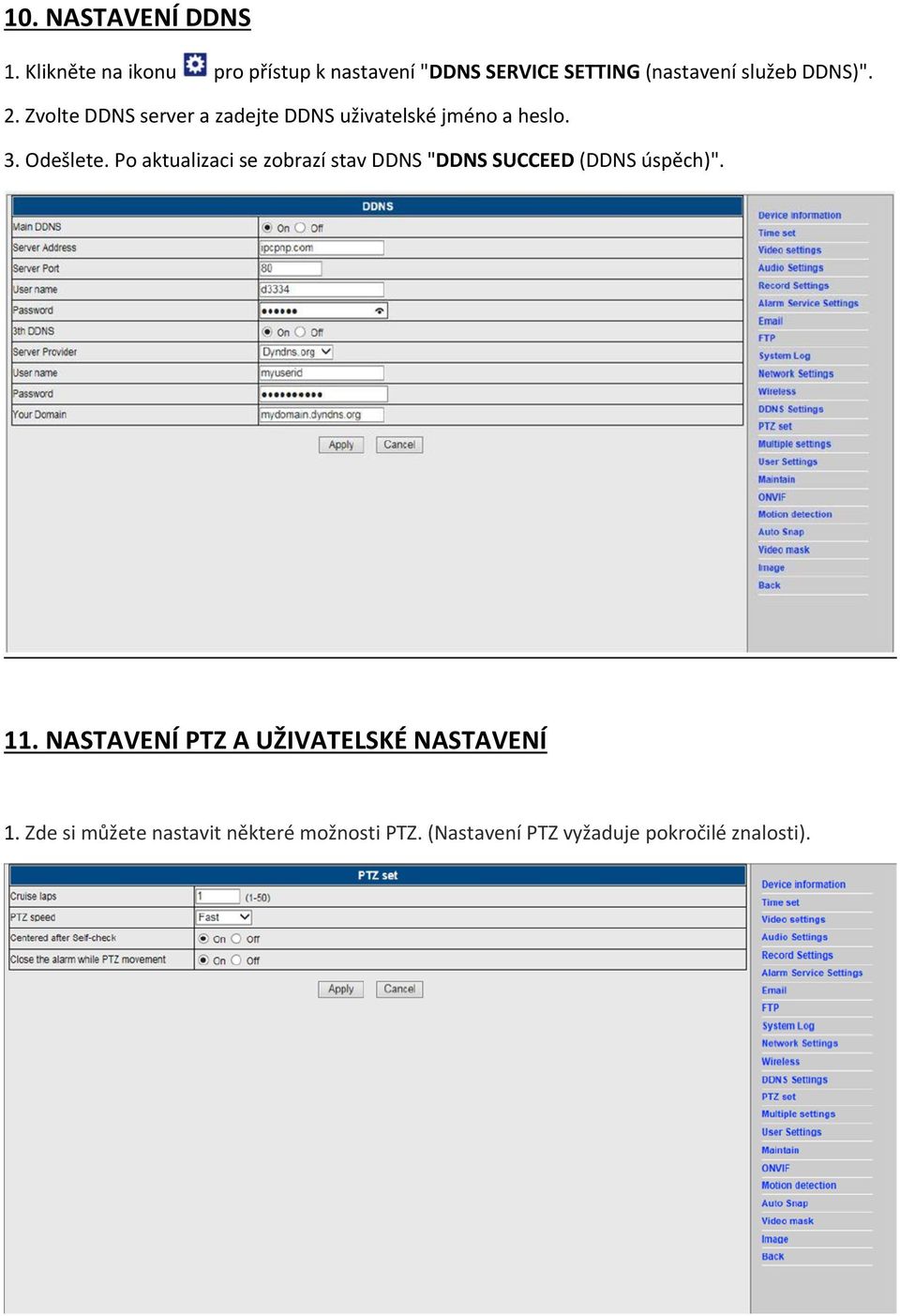

12 10. NASTAVENÍ DDNS 1. Klikněte na ikonu pro přístup k nastavení "DDNS SERVICE SETTING (nastavení služeb DDNS)". 2. Zvolte DDNS server a zadejte DDNS uživatelské jméno a heslo. 3. Odešlete. Po aktualizaci se zobrazí stav DDNS "DDNS SUCCEED (DDNS úspěch)". 11. NASTAVENÍ PTZ A UŽIVATELSKÉ NASTAVENÍ 1. Zde si můžete nastavit některé možnosti PTZ. (Nastavení PTZ vyžaduje pokročilé znalosti).

13 2. Změna uživatelského hesla 12. DALŠÍ NASTAVENÍ 1. Aktualizujte zařízení v LAN hledání, pro nalezení dalších kamer připojených ke stejné síti LAN. 2. Klikněte na "2nd DEVICE (2. zařízení)". 3. Klepněte na požadovanou kameru, přidejte ji jako 2. zařízení a zadejte správné uživatelské jméno a heslo. 4. Potvrďte klikem na APPLY (použít). 5. Přes DALŠÍ NASTAVENÍ můžete přidat až 9 kamer.

14 13. ÚDRŽBA & ONVIF 1. Pomocí této možnosti můžete obnovit tovární nastavení kamery a provádět aktualizace firmwaru. 2. Podpora OnVIF OnVIF ( je otevřené sdružení (protokol) výrobců v oblasti IP videa, snažící se o standardizaci IP systémů napříč výrobci).

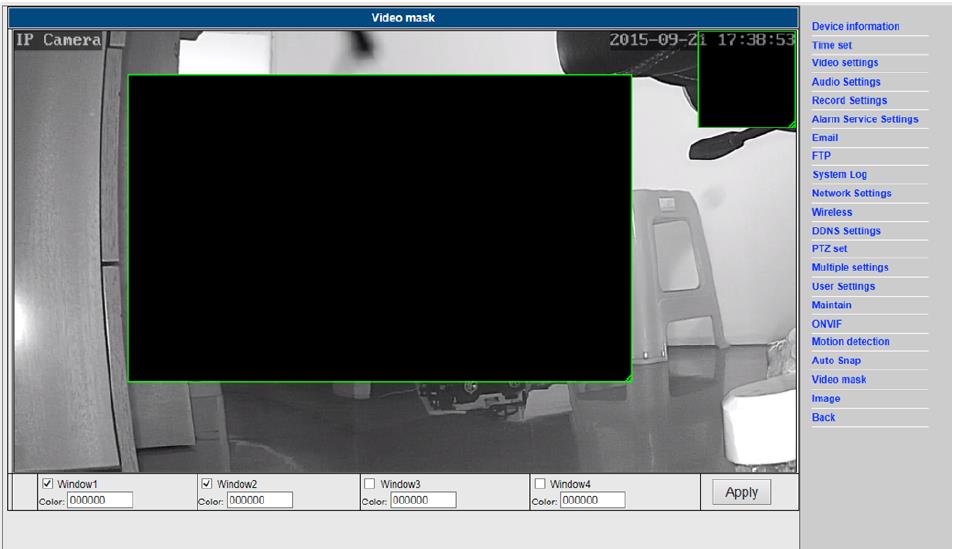

15 14. AUTO SNAP & VIDEO MARK 1. Zachycení obrázků na SD kartu a FTP upload. 2. Vyberte detail obrazovky (můžete změnit velikost okna), klikněte na "APPLY (použít)" a zobrazí se skrytá část obrazovky.

16 15. NASTAVENÍ OBRAZU 1) Klikněte na tlačítko APPLY (použít) pro úpravu jasu, sytosti, ostrosti, expozice a kontrastu. 2) Klikněte na aplikaci pro úpravu expozičního režimu, infračervené lampy. 3) Klikněte na aplikaci pro změnu hodnoty IR-cut filtru. 4) Pokud kliknete na "Default", všechna nastavení obrazu budou obnoveny na výchozí hodnotu. FAQ (často kladené otázky): A. Zapomenuté heslo 1) Pro reset kamery (musí být zapnutá), je nutné stisknout tlačítko Reset na dobu 10 sekund. Tlačítko najdete na spodní straně kamery. U venkovních kamer se bílé resetovací tlačítko nachází na konci napájecího kabelu. 2) Po dokončeném resetování se kamera vrátí do továrního nastavení a uživatelské jméno i heslo je opětovně nastaveno na "admin". B. Žádné video, v prohlížeči je zobrazená pouze černá obrazovka POZNÁMKA: Pokud po spuštění OCX ActiveX se stále nezobrazuje žádné živé video, zkuste zapnout ActiveX volby v nastavení zabezpečení aplikace Internet Explorer provedením následujících kroků: 1. Deaktivujte bránu firewall vašeho počítače. 2. Změňte nastavení ovládacích prvků ActiveX v prohlížeči - "IE" prohlížeč > "Nástroj" prohlížeč > "Možnosti Internetu" prohlížeč > "Bezpečnost" prohlížeč > "Vlastní úroveň" prohlížeč > "Ovládací prvky ActiveX a moduly plug-in. Všechny možnosti ActiveX musí být nakonfigurovány jako "Povolit":

17 Zejména je nutné povolit: Stahovat nepodepsané ovládací prvky ActiveX. Inicializovat a skriptovat ovládací prvky ActiveX které nejsou označeny jako bezpečné. Spouštět ovládací prvky ActiveX a moduly plug-in. A B

18 VŠECHNA PRÁVA VYHRAZENA COPYRIGHT DENVER ELECTRONICS A/S Elektrické a elektronické přístroje i baterie obsahují materiály, součástky a látky, které mohou být nebezpečné pro vaše zdraví a životní prostředí. Vyřazené elektrické a elektronické přístroje ani baterie proto nelikvidujte spolu s běžným komunálním odpadem. Elektrické i elektronické přístroje a baterie jsou označeny symbolem přeškrtnuté popelnice, viz výše. Takto označený odpad by měl být likvidován odděleně od běžného domovního odpadu. Elektronický odpad a baterie odevzdejte ve sběrném místě nebo u prodejce u kterého jste výrobek zakoupili. Tímto způsobem zajistíte, že elektronický odpad a baterie budou recyklovány v souladu s legislativou EU a nebude poškozováno životní prostředí. Ve všech městech jsou zřízena sběrná místa, kde se elektrická a elektronická zařízení a baterie mohou bezplatně odevzdat a bezpečně recyklovat. Další informace jsou k dispozici na příslušném oddělení místní samosprávy. Inter Sales A/S, tímto prohlašuje, že výrobky DENVER IPC DENVER IPC-1030 jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES. Kopii prohlášení o shodě lze získat na adrese: Inter Sales A/S Stavneagervej 22 DK-8250 Egaa Denmark
