JETT7 dechový alkohol tester Návod k použití

Transkript

1 JETT7 dechový alkohol tester Návod k použití 1

2 OBSAH NÁVOD K POUŽITÍ POPIS A VLASTNOSTI PŘÍSTROJE Popis Vlastnosti TECHNICKÁ DATA SCHÉMA PŘÍSTROJE Prvky přístroje Popis displeje FUNKCE MĚŘENÍ Předpoklady měření: Funkce měření Funkce historie měření (F1) Funkce Nastavení času (F 2) Nastavení alarmuf Nastavení zobrazovacích jednotek (F 4) Zobrazení teploty VÝMĚNA BATERIÍ DŮLEŽITÁ UPOZORNĚNÍ

3 Návod k použití Před samotným používáním přístroje si pozorně přečtěte návod k použití a přesně jej dodržujte! 1. Popis a vlastnosti přístroje 1.1. Popis JETT7, dechový alkoholtester je jeden z řady testerů navržených pro měření koncentrace alkoholu vydechovaného člověkem. Po hlubokém výdechu do náustku přístroje, tester velmi rychle podá výsledky měření. Pokud alkohol v dechu převyšuje nastavenou hranici, přístroj to oznámí alarmem. Díky možným rozšířením může být přístroj propojen s mobilním tiskovým zařízením a naměřené výsledky ihned vytisknout. Díky tomu mohou být výsledky použity jako důkazní materiál např. pro policii Vlastnosti - pokročilý elektro-chemický senzor na zjišťování alkoholu, - vysoká přesnost i pro osobní kontrolu, - SMD technologie zajišťující stabilní výkon, - okamžité zobrazení výsledků na LCD displej, - LCD displej s oranžovým pozadím, - lehká přenositelnost, módní vzhled, - energeticky úsporný provoz, indikace slabé baterie, - displej zobrazující aktuální čas, - rozšiřitelný o přenosnou tiskárnu k vytištění výsledků. 2. Technická data Typ senzoru: pokročilý elektro-chemický senzor na zjišťování alkoholu, Rozsah měření: 0,0-1.0 mg/l (0,0-0,2% alkoholu v krvi (BAC); 0,0-0,2 g/l; 0,0-2,0 prom. BAC), Přesnost měření <0.200 ±0.025mg/l, ±0.040mg/l, ±10, Zdroj napětí: 2 ks AA baterií (DC3V), Pracovní proud: 50 ma, Pracovní prostředí: suché prostředí, teplota -10 C-50 C, vlhkost 95%, Časová odezva: 20s Čas výsledku: 15s, Displej: LCD display s oranžovým podsvícením, Rozměry displeje: mm, Váha přístroje: 162 g (s vloženou baterií), Životnost baterie: více než 300 použití. 3

4 3. Schéma přístroje 3.1. Prvky přístroje 1 Náustek 7 Vstup pro tiskárnu 2 Vývod vzduchu 8 LCD displej 3 Tlačítko výběru 9 Uložení baterií 4 Tlačítko potvrzení 10 Etiketa 5 Tlačítko pro výběr módu 11 Otvor šroubku 6 Logo přístroje 3.2. Popis displeje Teplota 8 Podíl BAC 2 Přerušení měření 9 Zobrazení výsledků 3 Nadměrná koncentrace 10 Zobrazení měření 4 Zákaz řízení vozidla 11 Očekávání vdechnutí 5 Stav baterie 12 Zobrazení čekání 6 4 digitální číslice 13 Tisk výsledků 7 Jednotka měření (mg/l) 14 Zobrazení času Obrázek č. 2 4

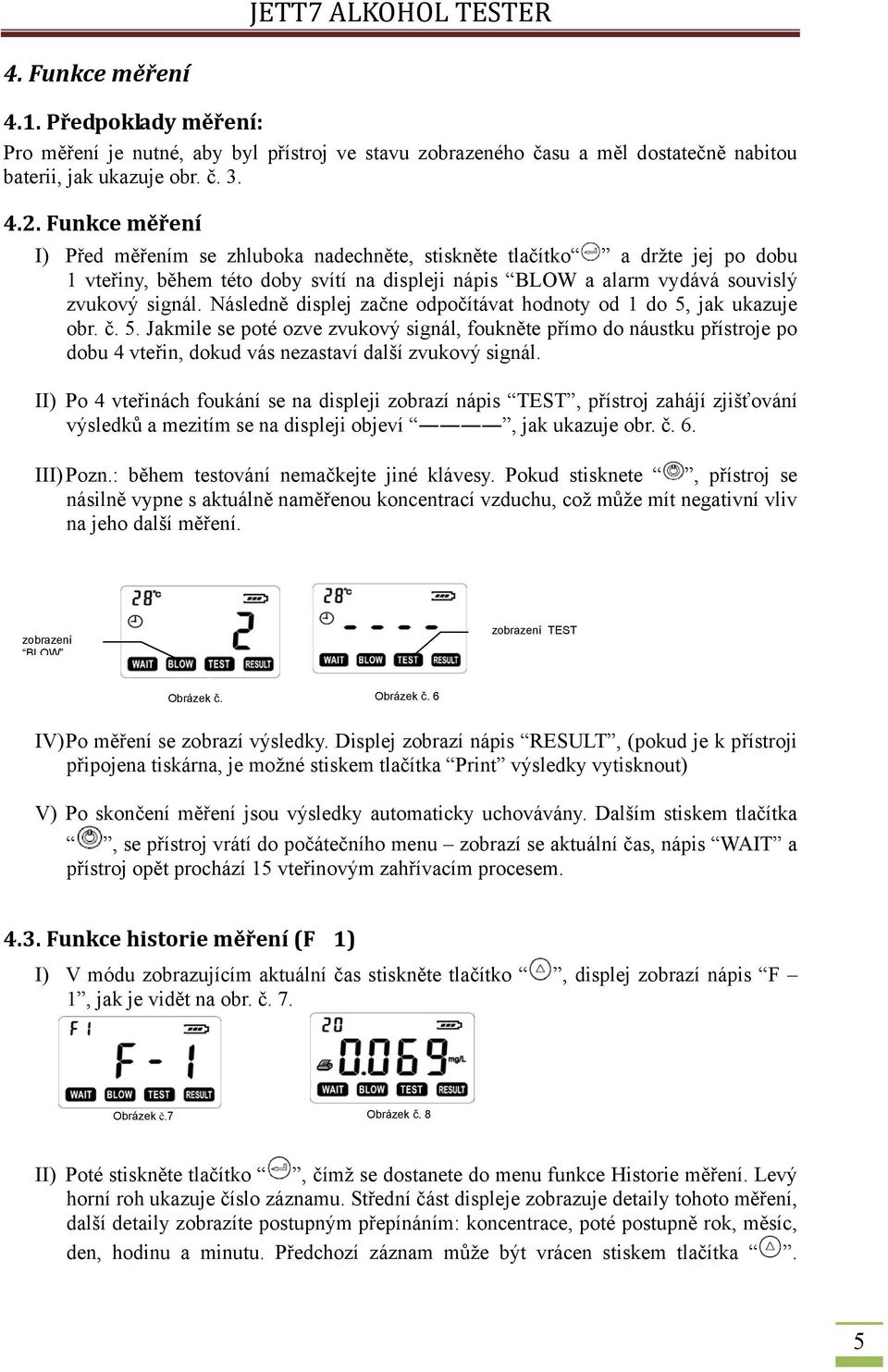

5 4. Funkce měření 4.1. Předpoklady měření: Pro měření je nutné, aby byl přístroj ve stavu zobrazeného času a měl dostatečně nabitou baterii, jak ukazuje obr. č Funkce měření I) Před měřením se zhluboka nadechněte, stiskněte tlačítko a držte jej po dobu 1 vteřiny, během této doby svítí na displeji nápis BLOW a alarm vydává souvislý zvukový signál. Následně displej začne odpočítávat hodnoty od 1 do 5, jak ukazuje obr. č. 5. Jakmile se poté ozve zvukový signál, foukněte přímo do náustku přístroje po dobu 4 vteřin, dokud vás nezastaví další zvukový signál. II) Po 4 vteřinách foukání se na displeji zobrazí nápis TEST, přístroj zahájí zjišťování výsledků a mezitím se na displeji objeví, jak ukazuje obr. č. 6. III) Pozn.: během testování nemačkejte jiné klávesy. Pokud stisknete, přístroj se násilně vypne s aktuálně naměřenou koncentrací vzduchu, což může mít negativní vliv na jeho další měření. zobrazení BLOW zobrazení TEST Obrázek č. Obrázek č. 6 IV) Po měření se zobrazí výsledky. Displej zobrazí nápis RESULT, (pokud je k přístroji připojena tiskárna, je možné stiskem tlačítka Print výsledky vytisknout) V) Po skončení měření jsou výsledky automaticky uchovávány. Dalším stiskem tlačítka, se přístroj vrátí do počátečního menu zobrazí se aktuální čas, nápis WAIT a přístroj opět prochází 15 vteřinovým zahřívacím procesem Funkce historie měření (F1) I) V módu zobrazujícím aktuální čas stiskněte tlačítko, displej zobrazí nápis F 1, jak je vidět na obr. č. 7. Obrázek č.7 Obrázek č. 8 II) Poté stiskněte tlačítko, čímž se dostanete do menu funkce Historie měření. Levý horní roh ukazuje číslo záznamu. Střední část displeje zobrazuje detaily tohoto měření, další detaily zobrazíte postupným přepínáním: koncentrace, poté postupně rok, měsíc, den, hodinu a minutu. Předchozí záznam může být vrácen stiskem tlačítka. 5

6 Pokud v kterýkoliv moment stisknete tlačítko můžete vytisknout na tiskárně., aktuální zobrazený záznam III) Postupnými volbami tlačítka se vrátíte do základního menu funkcí, displej pak zobrazuje opět F1". Pokud poté stisknete tlačítko můžete vybrat další menu nebo stiskem tlačítka opustit menu a vrátit se do počátečního zobrazení s aktuálním časem. Tento přístroj dokáže ve své paměti uchovat až 50 záznamů měření. Poznámka: Pokud při nastavování přístroje potřebujete zadávat hodnoty, které se výrazně liší od hodnot nastavených, můžete využít funkce podržení klávesy "mode", čímž všechny hodnoty naráz vynulujete a nastavování tak výrazně urychlíte Funkce Nastavení času (F 2) I) Postupnými volbami tlačítka vyberte na displeji zobrazení F2, poté stiskněte tlačítko, čímž se dostanete do nastavení času, jak zobrazuje obrázek č. 9. Obrázek č. 9 Obrázek č. 10 II) Mezi čtyřmi číslicemi zobrazenými ve středu displeje levá dvě čísla zobrazují měsíc a pravá dvě čísla den, dvojčíslí v levém horním rohu ukazují rok. Nejdříve blikají číslice měsíce když stisknete tlačítko přepínáním zvolíte správnou hodnotu; po zvolení správného měsíce stiskem tlačítka přejdete k nastavení dne (bliká číslice dne) opět stiskněte tlačítko k nastavení správné hodnoty dne. Dalším stiskem tlačítka, můžete nastavit odpovídající rok. Stejným způsobem nastavíte i hodiny, minuty a vteřiny. III) Po nastavení vteřin stiskněte znovu tlačítko tím je nastavování času ukončeno a přístroj se navrátí do menu funkcí. Pokud kdykoliv během nastavování stisknete tlačítko, nastavování bude zrušeno a přístroj se vrátí do menu funkcí Nastavení alarmuf3 I) Postupnou volbou tlačítka vyberte na displeji zobrazení F3, poté stiskněte tlačítko tím se dostanete do menu nastavení alarmu, jak ukazuje obr. č. 11. Obrázek č. 11 Obrázek č. 12 II) Před prvním nastavením těchto 6

7 hodnot, je výrobcem nastaveno zobrazování v jednotkách mg/l a úroveň koncentrace pro aktivaci alarmu (tedy úroveň koncentrace, při které se alarm spustí) má hodnotu 0,090 mg/l. Volbami tlačítka můžete tuto hodnotu změnit, jak ukazuje obr. č. 12. Hodnoty můžete měnit v rozsahu 0,090-0,300. III) Po ukončení nastavování stiskněte tlačítko pro uložení nastavení a navrácení do hlavního menu nebo stiskem tlačítka přerušte nastavování a vraťte se do menu funkcí Nastavení zobrazovacích jednotek (F 4) I) Postupnými volbami tlačítka vyberte na displeji zobrazení F4, poté stiskněte tlačítko - tím se dostanete do nastavení funkce zobrazovaných jednotek, jak ukazuje obr. č. 13. Obrázek č. 13 Obrázek č. 14 Jednotka stupnice počáteční nastavení rozpětí mg/l g/l BAC% BAC II) Před prvním nastavením těchto hodnot, je výrobcem nastaveno zobrazování v jednotkách mg/l. Stiskem tlačítka můžete vybrat požadovanou jednotku. Střední část displeje nyní ukazuje rozpětí, v pravé části je bliká zobrazení odpovídající. Stiskem tlačítka displej zobrazí postupně hodnoty 1.000mg/L, 2.000g/L, 0.200BAC%, 2.000BAC. III) Po ukončení nastavování stiskněte tlačítko pro uložení nastavení a navrácení do hlavního menu nebo stiskem tlačítka přerušte nastavování a vraťte se do menu funkcí Zobrazení teploty Rozpětí přístroje pro zobrazení teploty je od -50 C do +50 C a teplota je zobrazena dvěma číslicemi v levém horním rohu displeje. Pokud je teplota nižší než 0 C, je první číslice nahrazena symbolem mínus ("-"); pokud je však teplota nižší než -9 C a na zobrazení teploty jsou třeba obě číslice, není symbol "-" zobrazen. Uživatel však díky svým přirozeným smyslům rozliší, že teplota není např. 13 C ale -13 C. 7

8 5. Výměna baterií Přístroj má svůj vlastní systém kontroly vybíjení baterií, pokud je tedy baterie již téměř vybitá, symbol baterie v pravém rohu displeje začne blikat a současně se každých 15 vteřin ozve zvukové znamení upozorňující na vybité baterie a nutnost jejich výměny. Pokud je již baterie opravdu vybitá a přístroj již není téměř schopný vykonávat své funkce, objeví se na displeji nápis "No.El" (viz obr. č. 15) a ozve se zvukový signál. Pokud se zobrazení "No.El" objeví třikrát, přístroj se sám automaticky vypne a je nutné vyměnit baterie, pokud chcete v měření pokračovat. Pozn. pokud budete měřit při nízké úrovni nabití baterie, může to negativně ovlivnit přesnost měření. 6. Důležitá upozornění - vyvarujte přístroj pádů a nárazů; - pokud je přístroj používán v extrémně prašném prostředí či dýmu, nemusí fungovat správně; - pokud je měření provedeno při velmi nízkém stavu nabití baterie, mohou se při měření vyskytnout chyby; - k zajištění dobrých výsledků měření, vyčkejte s měřením 10 minut po tom, co jste pili alkohol; - nepoužívejte přístroj v prostředí žíravých plynů (chlor, apod.) nebo v zamoření jinými plyny; - při dlouhodobém používání může být přístroj zanášen nečistotami - použijte tedy čistou měkkou látku k jeho otření a očištění; nepoužívejte však k čištění žádné tvrdé předměty nebo agresivní čisticí prostředky s rozpouštědly nebo žíravými složkami; - při používání dodržujte výše uvedené instrukce - vyhnete se tím zkresleným výsledkům měření nebo poničení přístroje; - přístroj se sám automaticky vypne, pokud s ním není delší dobu pracováno - zapnout jej poté musíte manuálně; - pokud po zobrazení "WAIT" na displeji nedojde do 150 vteřin k zahájení měření, přístroj se automaticky vypne. Zařízení se používá pro identifikaci obsahu alkoholu (ethanolu) v dechu. Zařízení NENÍ stanovené měřidlo a na výsledky měření se nelze z právního hlediska odvolávat. Přístroj byl schválen pro použití v zemích EU, a je proto opatřen značkou CE. Veškerá potřebná dokumentace je k dispozici u dovozce. Změny technických parametrů, vlastností, tiskové chyby vyhrazeny. Záruční a pozáruční servis zabezpečuje dovozce: Compex spol. s r.o., Palackého 105, Brno Tel: ,
