1 Chemicky normované čerpadlo Magnochem S magnetickou spojkou Bez hřídelového těsnění Návod k obsluze/montáži

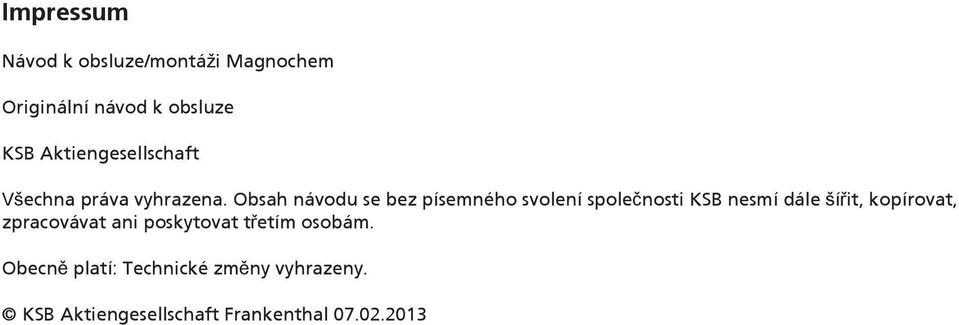

2 Impressum Návod k obsluze/montáži Magnochem Originální návod k obsluze KSB Aktiengesellschaft Všechna práva vyhrazena. Obsah návodu se bez písemného svolení společnosti KSB nesmí dále šířit, kopírovat, zpracovávat ani poskytovat třetím osobám. Obecně platí: Technické změny vyhrazeny. KSB Aktiengesellschaft Frankenthal

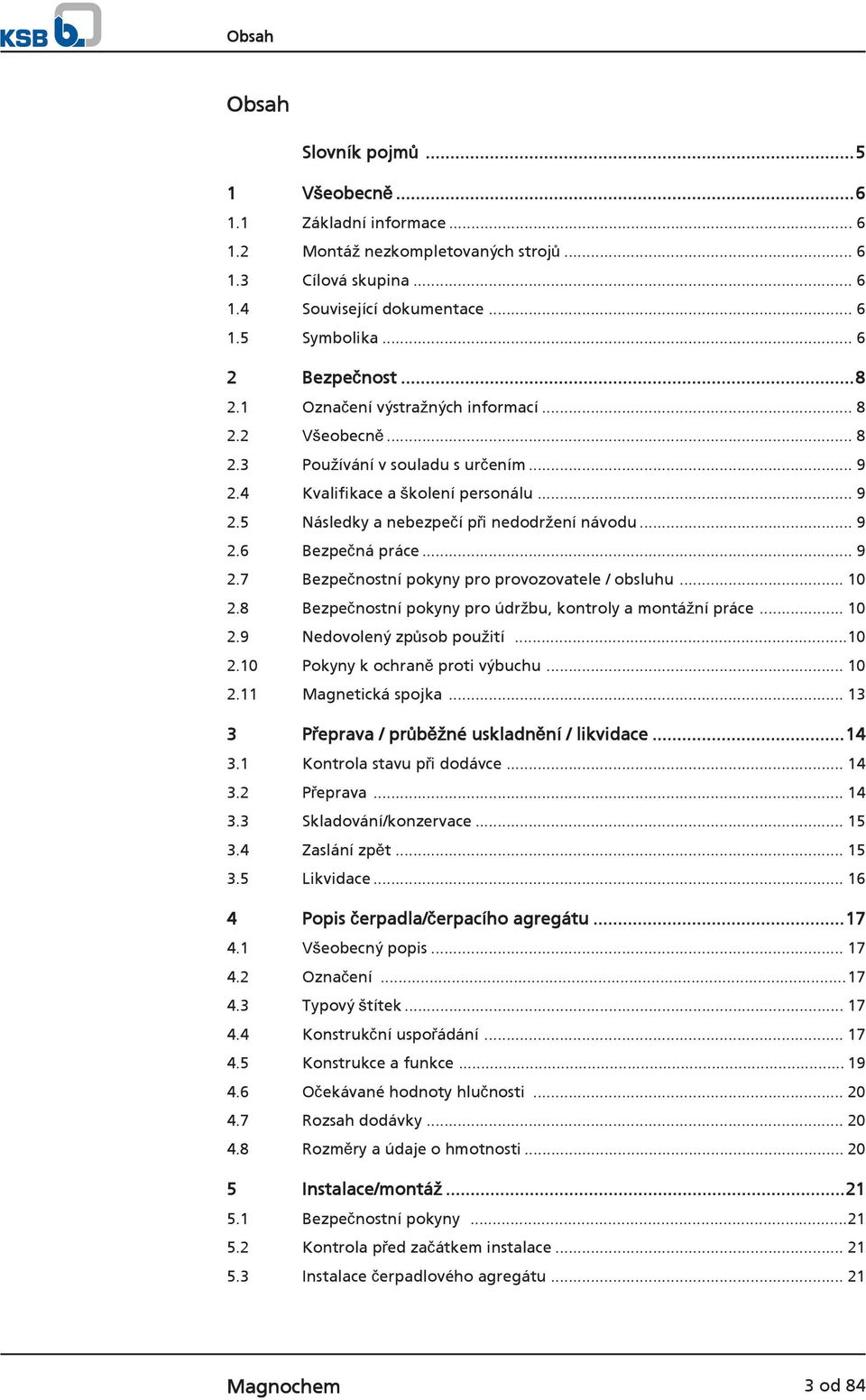

3 Obsah Obsah Slovník pojmů Všeobecně Základní informace Montáž nezkompletovaných strojů Cílová skupina Související dokumentace Symbolika Bezpečnost Označení výstražných informací Všeobecně Používání v souladu s určením Kvalifikace a školení personálu Následky a nebezpečí při nedodržení návodu Bezpečná práce Bezpečnostní pokyny pro provozovatele / obsluhu Bezpečnostní pokyny pro údržbu, kontroly a montážní práce Nedovolený způsob použití Pokyny k ochraně proti výbuchu Magnetická spojka Přeprava / průběžné uskladnění / likvidace Kontrola stavu při dodávce Přeprava Skladování/konzervace Zaslání zpět Likvidace Popis čerpadla/čerpacího agregátu Všeobecný popis Označení Typový štítek Konstrukční uspořádání Konstrukce a funkce Očekávané hodnoty hlučnosti Rozsah dodávky Rozměry a údaje o hmotnosti Instalace/montáž Bezpečnostní pokyny Kontrola před začátkem instalace Instalace čerpadlového agregátu Magnochem 3 od 84

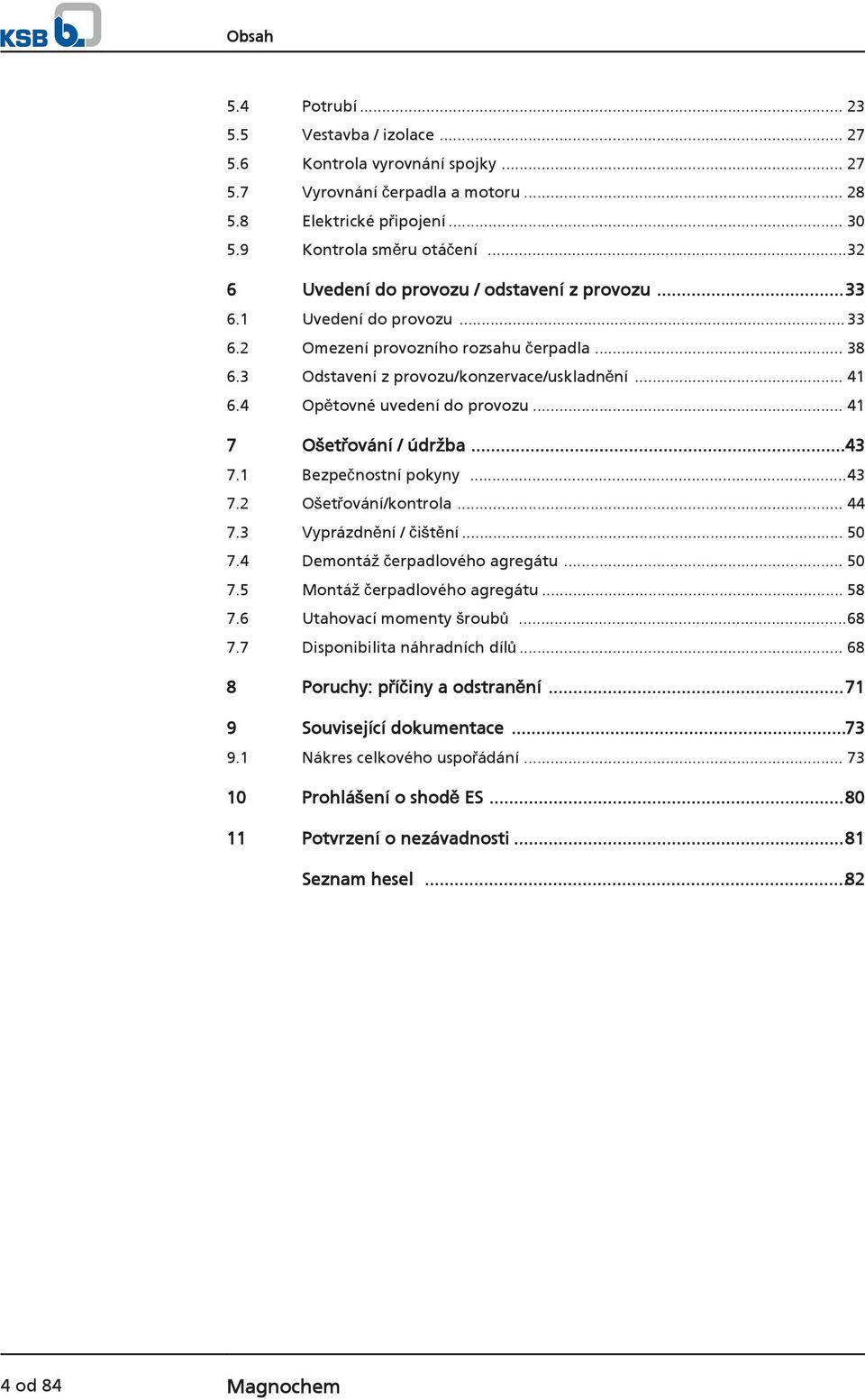

4 Obsah 5.4 Potrubí Vestavba / izolace Kontrola vyrovnání spojky Vyrovnání čerpadla a motoru Elektrické připojení Kontrola směru otáčení Uvedení do provozu / odstavení z provozu Uvedení do provozu Omezení provozního rozsahu čerpadla Odstavení z provozu/konzervace/uskladnění Opětovné uvedení do provozu Ošetřování / údržba Bezpečnostní pokyny Ošetřování/kontrola Vyprázdnění / čištění Demontáž čerpadlového agregátu Montáž čerpadlového agregátu Utahovací momenty šroubů Disponibilita náhradních dílů Poruchy: příčiny a odstranění Související dokumentace Nákres celkového uspořádání Prohlášení o shodě ES Potvrzení o nezávadnosti...81 Seznam hesel od 84 Magnochem

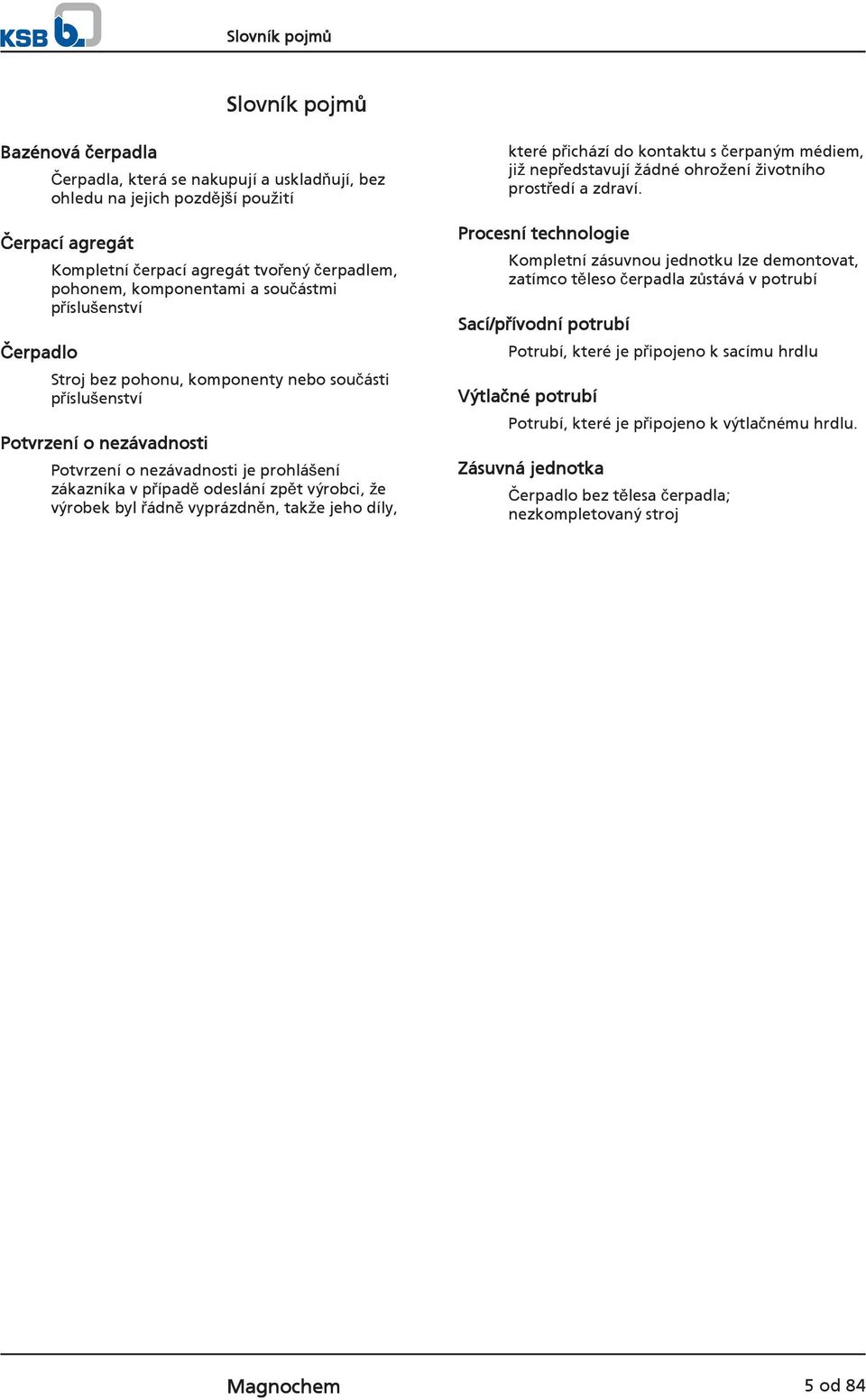

5 Slovník pojmů Slovník pojmů Bazénová čerpadla Čerpadla, která se nakupují a uskladňují, bez ohledu na jejich pozdější použití Čerpací agregát Čerpadlo Kompletní čerpací agregát tvořený čerpadlem, pohonem, komponentami a součástmi příslušenství Stroj bez pohonu, komponenty nebo součásti příslušenství Potvrzení o nezávadnosti Potvrzení o nezávadnosti je prohlášení zákazníka v případě odeslání zpět výrobci, že výrobek byl řádně vyprázdněn, takže jeho díly, které přichází do kontaktu s čerpaným médiem, již nepředstavují žádné ohrožení životního prostředí a zdraví. Procesní technologie Kompletní zásuvnou jednotku lze demontovat, zatímco těleso čerpadla zůstává v potrubí Sací/přívodní potrubí Potrubí, které je připojeno k sacímu hrdlu Výtlačné potrubí Potrubí, které je připojeno k výtlačnému hrdlu. Zásuvná jednotka Čerpadlo bez tělesa čerpadla; nezkompletovaný stroj Magnochem 5 od 84

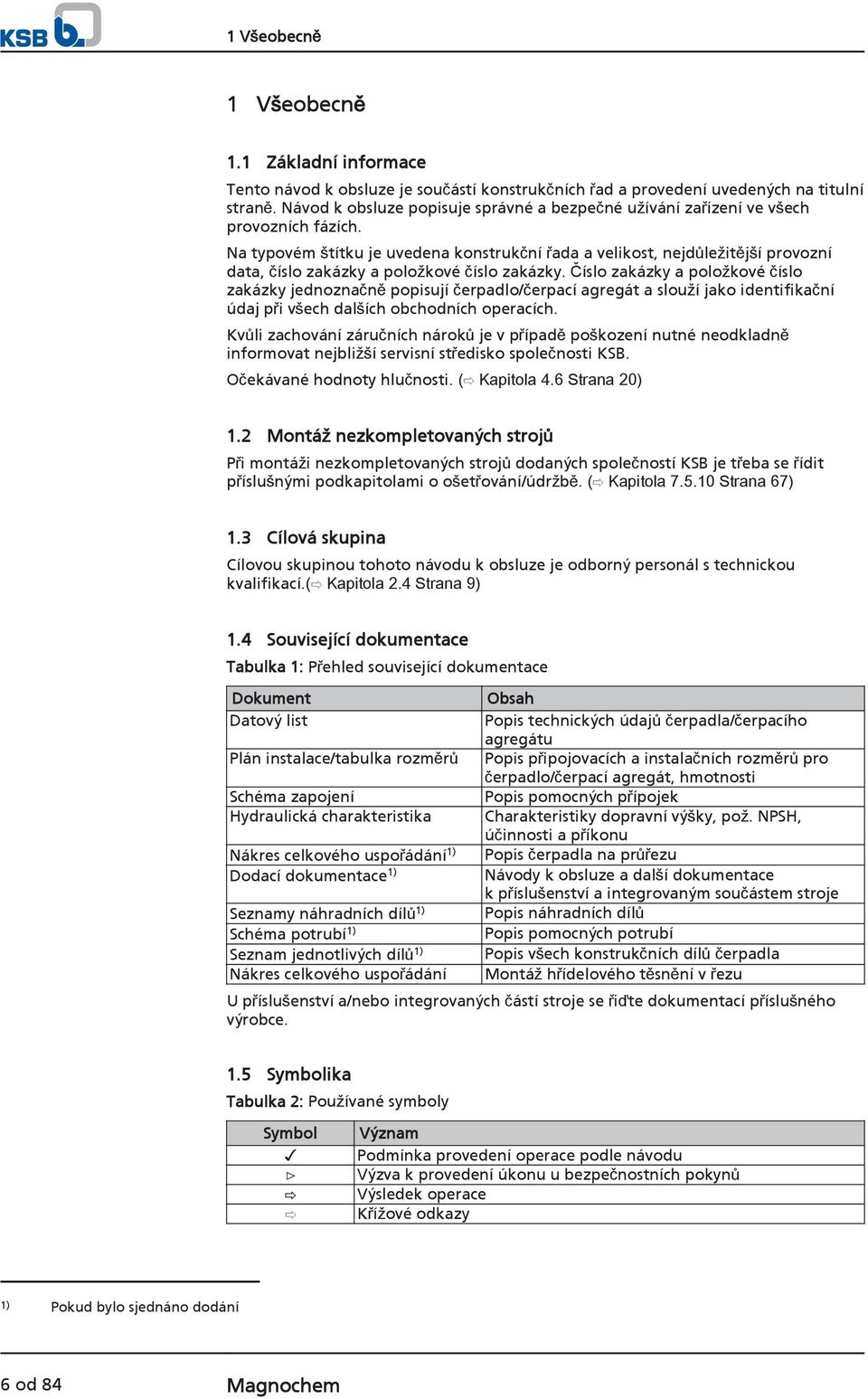

6 1 Všeobecně 1 Všeobecně 1.1 Základní informace Tento návod k obsluze je součástí konstrukčních řad a provedení uvedených na titulní straně. Návod k obsluze popisuje správné a bezpečné užívání zařízení ve všech provozních fázích. Na typovém štítku je uvedena konstrukční řada a velikost, nejdůležitější provozní data, číslo zakázky a položkové číslo zakázky. Číslo zakázky a položkové číslo zakázky jednoznačně popisují čerpadlo/čerpací agregát a slouží jako identifikační údaj při všech dalších obchodních operacích. Kvůli zachování záručních nároků je v případě poškození nutné neodkladně informovat nejbližší servisní středisko společnosti KSB. Očekávané hodnoty hlučnosti. ( Kapitola 4.6 Strana 20) 1.2 Montáž nezkompletovaných strojů Při montáži nezkompletovaných strojů dodaných společností KSB je třeba se řídit příslušnými podkapitolami o ošetřování/údržbě. ( Kapitola Strana 67) 1.3 Cílová skupina Cílovou skupinou tohoto návodu k obsluze je odborný personál s technickou kvalifikací.( Kapitola 2.4 Strana 9) 1.4 Související dokumentace Tabulka 1: Přehled související dokumentace Dokument Datový list Plán instalace/tabulka rozměrů Schéma zapojení Hydraulická charakteristika Nákres celkového uspořádání 1) Dodací dokumentace 1) Seznamy náhradních dílů 1) Schéma potrubí 1) Seznam jednotlivých dílů 1) Nákres celkového uspořádání Obsah Popis technických údajů čerpadla/čerpacího agregátu Popis připojovacích a instalačních rozměrů pro čerpadlo/čerpací agregát, hmotnosti Popis pomocných přípojek Charakteristiky dopravní výšky, pož. NPSH, účinnosti a příkonu Popis čerpadla na průřezu Návody k obsluze a další dokumentace k příslušenství a integrovaným součástem stroje Popis náhradních dílů Popis pomocných potrubí Popis všech konstrukčních dílů čerpadla Montáž hřídelového těsnění v řezu U příslušenství a/nebo integrovaných částí stroje se řiďte dokumentací příslušného výrobce. 1.5 Symbolika Tabulka 2: Používané symboly Symbol Význam Podmínka provedení operace podle návodu Výzva k provedení úkonu u bezpečnostních pokynů Výsledek operace Křížové odkazy 1) Pokud bylo sjednáno dodání 6 od 84 Magnochem

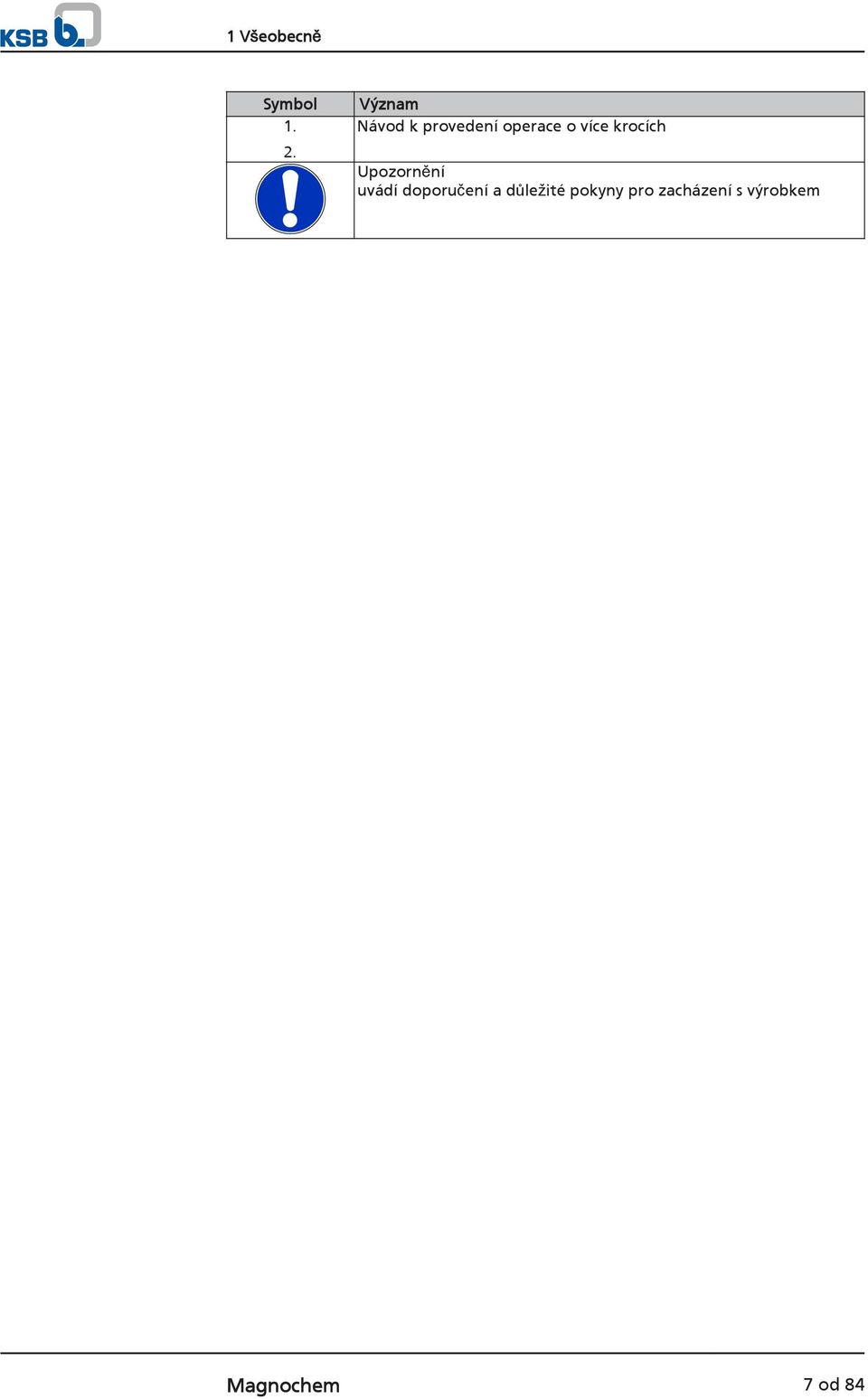

7 1 Všeobecně Symbol Význam Návod k provedení operace o více krocích Upozornění uvádí doporučení a důležité pokyny pro zacházení s výrobkem Magnochem 7 od 84

8 2 Bezpečnost! NEBEZPEČÍ 2 Bezpečnost Všechna upozornění uvedená v této kapitole se týkají nebezpečí s vysokým stupněm rizika. 2.1 Označení výstražných informací Tabulka 3: Značení výstražných informací Symbol Vysvětlivka! NEBEZPEČÍ NEBEZPEČÍ Toto signální slovo označuje nebezpečí s vysokým stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání.! VÝSTRAHA VÝSTRAHA Toto signální slovo označuje nebezpečí se středním stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání. POZOR POZOR Toto signální slovo označuje nebezpečí, jehož nerespektování může způsobit ohrožení stroje a jeho funkčnosti. Ochrana proti výbuchu Tento symbol informuje o ochraně před výbuchem v prostředích ohrožených explozí podle směrnice 94/9/ES (ATEX). Nebezpečný prostor Tento symbol označuje v kombinaci se signálním slovem nebezpečí, které může přivodit smrt nebo zranění. Nebezpečné elektrické napětí Tento symbol označuje v kombinaci se signálním slovem nebezpečí elektrického napětí a informuje o ochraně před elektrickým napětím. Poškození stroje Tento symbol označuje v kombinaci se signálním slovem POZOR nebezpečí pro stroj a jeho funkčnost. Výstraha před magnetickým polem Tento symbol označuje v kombinaci se signálním slovem nebezpečí související s magnetickými poli a informuje o ochraně před magnetickými poli. 2.2 Všeobecně Tento návod k obsluze obsahuje základní pokyny pro instalaci, provoz a údržbu, jejichž dodržování zaručuje bezpečné zacházení s čerpadlem a má zabránit poranění osob a hmotným škodám. Je třeba dodržovat bezpečnostní pokyny ve všech kapitolách. Návod k obsluze si příslušný odborný personál/provozovatel musí přečíst před montáží a uvedením zařízení do provozu a zcela mu porozumět. Obsah návodu k obsluze musí být pro odborný personál neustále k dispozici v místě používání. Pokyny umístěné přímo na čerpadle se musí respektovat a udržovat ve zcela čitelném stavu. To platí zvláště pro: Šipka označující směr otáčení Označení přípojek Typový štítek Za dodržení místních předpisů neuvedených v návodu k obsluze odpovídá provozovatel. 8 od 84 Magnochem

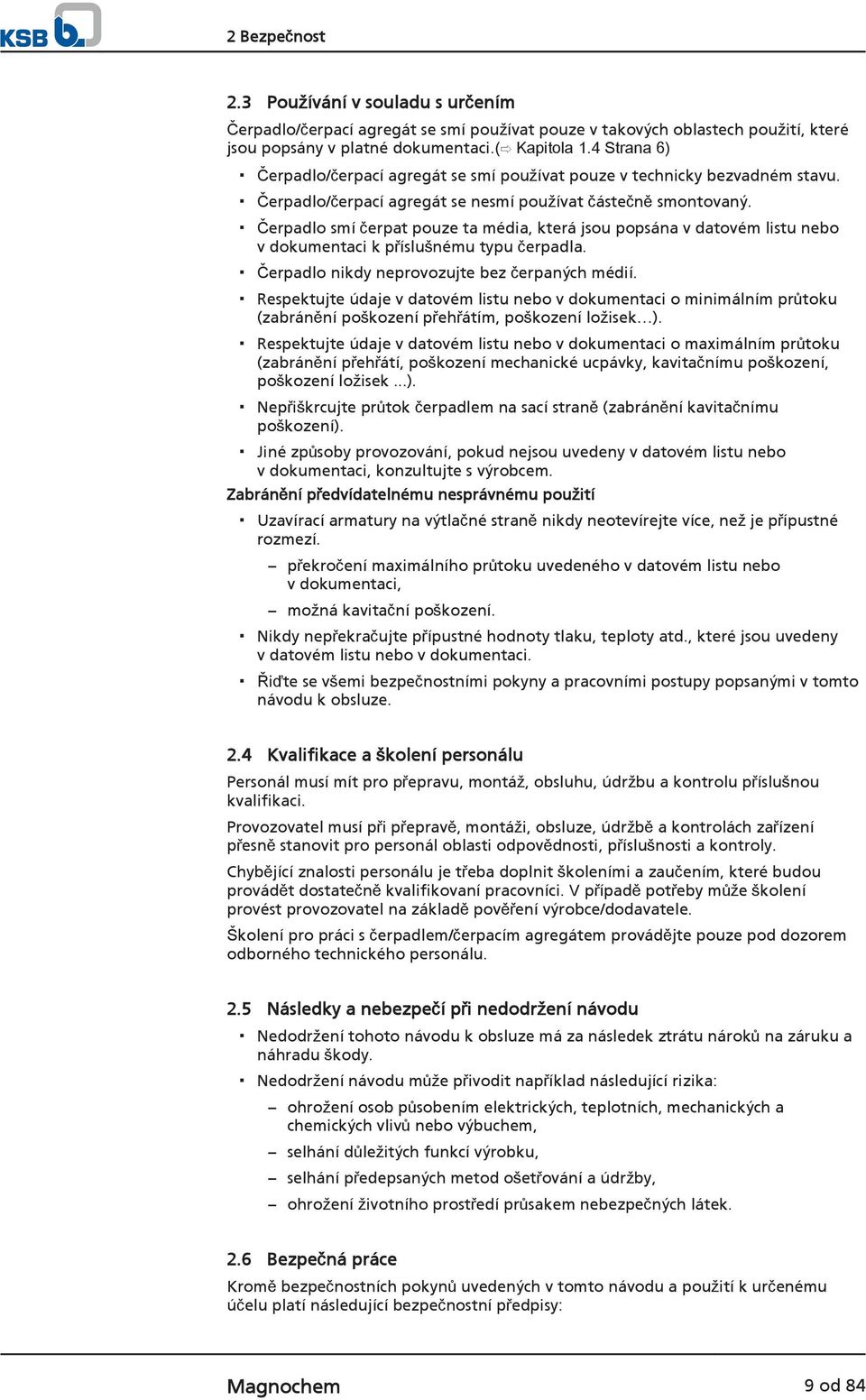

9 2 Bezpečnost 2.3 Používání v souladu s určením Čerpadlo/čerpací agregát se smí používat pouze v takových oblastech použití, které jsou popsány v platné dokumentaci.( Kapitola 1.4 Strana 6) Čerpadlo/čerpací agregát se smí používat pouze v technicky bezvadném stavu. Čerpadlo/čerpací agregát se nesmí používat částečně smontovaný. Čerpadlo smí čerpat pouze ta média, která jsou popsána v datovém listu nebo v dokumentaci k příslušnému typu čerpadla. Čerpadlo nikdy neprovozujte bez čerpaných médií. Respektujte údaje v datovém listu nebo v dokumentaci o minimálním průtoku (zabránění poškození přehřátím, poškození ložisek ). Respektujte údaje v datovém listu nebo v dokumentaci o maximálním průtoku (zabránění přehřátí, poškození mechanické ucpávky, kavitačnímu poškození, poškození ložisek...). Nepřiškrcujte průtok čerpadlem na sací straně (zabránění kavitačnímu poškození). Jiné způsoby provozování, pokud nejsou uvedeny v datovém listu nebo v dokumentaci, konzultujte s výrobcem. Zabránění předvídatelnému nesprávnému použití Uzavírací armatury na výtlačné straně nikdy neotevírejte více, než je přípustné rozmezí. překročení maximálního průtoku uvedeného v datovém listu nebo v dokumentaci, možná kavitační poškození. Nikdy nepřekračujte přípustné hodnoty tlaku, teploty atd., které jsou uvedeny v datovém listu nebo v dokumentaci. Řiďte se všemi bezpečnostními pokyny a pracovními postupy popsanými v tomto návodu k obsluze. 2.4 Kvalifikace a školení personálu Personál musí mít pro přepravu, montáž, obsluhu, údržbu a kontrolu příslušnou kvalifikaci. Provozovatel musí při přepravě, montáži, obsluze, údržbě a kontrolách zařízení přesně stanovit pro personál oblasti odpovědnosti, příslušnosti a kontroly. Chybějící znalosti personálu je třeba doplnit školeními a zaučením, které budou provádět dostatečně kvalifikovaní pracovníci. V případě potřeby může školení provést provozovatel na základě pověření výrobce/dodavatele. Školení pro práci s čerpadlem/čerpacím agregátem provádějte pouze pod dozorem odborného technického personálu. 2.5 Následky a nebezpečí při nedodržení návodu Nedodržení tohoto návodu k obsluze má za následek ztrátu nároků na záruku a náhradu škody. Nedodržení návodu může přivodit například následující rizika: ohrožení osob působením elektrických, teplotních, mechanických a chemických vlivů nebo výbuchem, selhání důležitých funkcí výrobku, selhání předepsaných metod ošetřování a údržby, ohrožení životního prostředí průsakem nebezpečných látek. 2.6 Bezpečná práce Kromě bezpečnostních pokynů uvedených v tomto návodu a použití k určenému účelu platí následující bezpečnostní předpisy: Magnochem 9 od 84

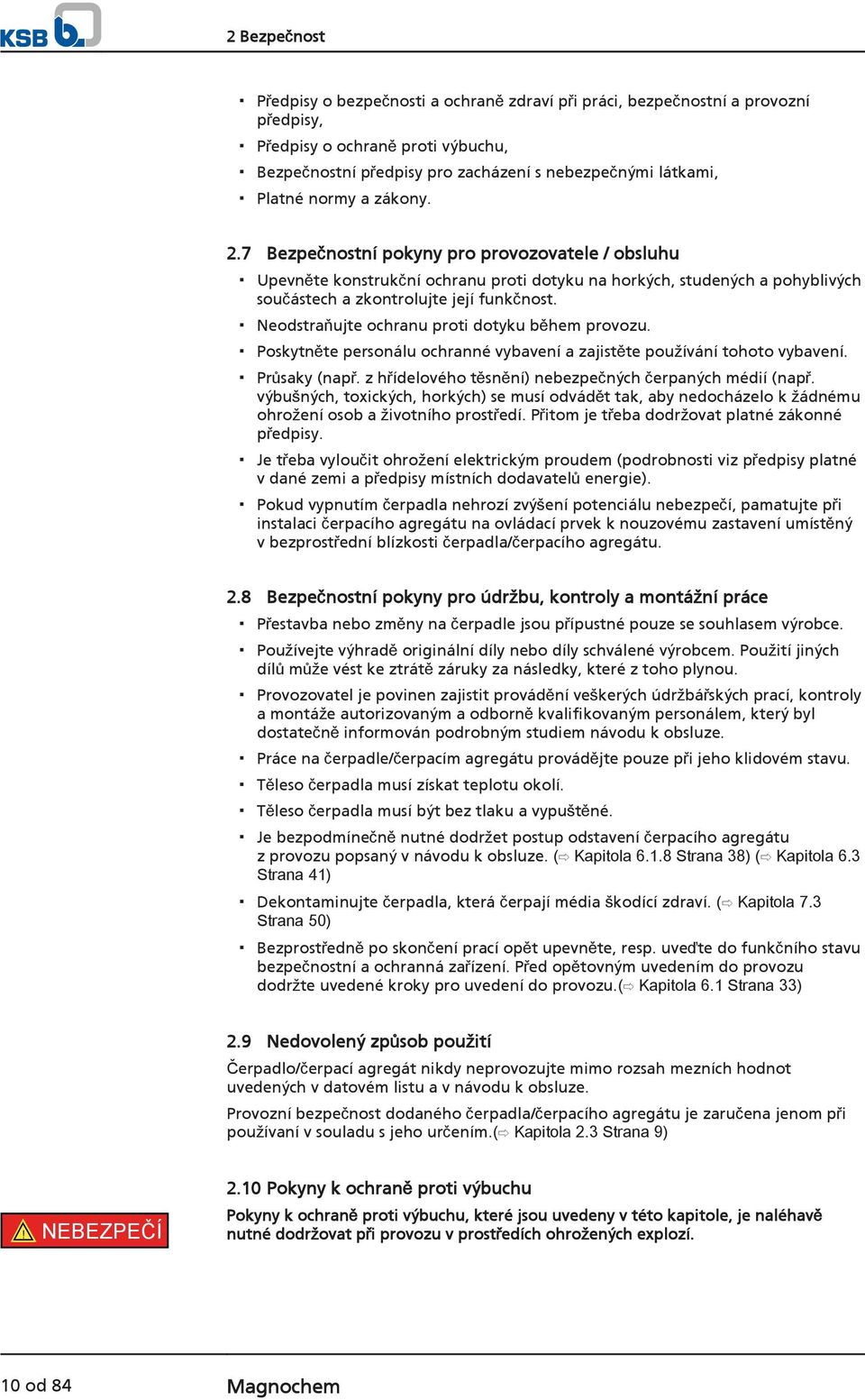

10 2 Bezpečnost Předpisy o bezpečnosti a ochraně zdraví při práci, bezpečnostní a provozní předpisy, Předpisy o ochraně proti výbuchu, Bezpečnostní předpisy pro zacházení s nebezpečnými látkami, Platné normy a zákony. 2.7 Bezpečnostní pokyny pro provozovatele / obsluhu Upevněte konstrukční ochranu proti dotyku na horkých, studených a pohyblivých součástech a zkontrolujte její funkčnost. Neodstraňujte ochranu proti dotyku během provozu. Poskytněte personálu ochranné vybavení a zajistěte používání tohoto vybavení. Průsaky (např. z hřídelového těsnění) nebezpečných čerpaných médií (např. výbušných, toxických, horkých) se musí odvádět tak, aby nedocházelo k žádnému ohrožení osob a životního prostředí. Přitom je třeba dodržovat platné zákonné předpisy. Je třeba vyloučit ohrožení elektrickým proudem (podrobnosti viz předpisy platné v dané zemi a předpisy místních dodavatelů energie). Pokud vypnutím čerpadla nehrozí zvýšení potenciálu nebezpečí, pamatujte při instalaci čerpacího agregátu na ovládací prvek k nouzovému zastavení umístěný v bezprostřední blízkosti čerpadla/čerpacího agregátu. 2.8 Bezpečnostní pokyny pro údržbu, kontroly a montážní práce Přestavba nebo změny na čerpadle jsou přípustné pouze se souhlasem výrobce. Používejte výhradě originální díly nebo díly schválené výrobcem. Použití jiných dílů může vést ke ztrátě záruky za následky, které z toho plynou. Provozovatel je povinen zajistit provádění veškerých údržbářských prací, kontroly a montáže autorizovaným a odborně kvalifikovaným personálem, který byl dostatečně informován podrobným studiem návodu k obsluze. Práce na čerpadle/čerpacím agregátu provádějte pouze při jeho klidovém stavu. Těleso čerpadla musí získat teplotu okolí. Těleso čerpadla musí být bez tlaku a vypuštěné. Je bezpodmínečně nutné dodržet postup odstavení čerpacího agregátu z provozu popsaný v návodu k obsluze. ( Kapitola Strana 38) ( Kapitola 6.3 Strana 41) Dekontaminujte čerpadla, která čerpají média škodící zdraví. ( Kapitola 7.3 Strana 50) Bezprostředně po skončení prací opět upevněte, resp. uveďte do funkčního stavu bezpečnostní a ochranná zařízení. Před opětovným uvedením do provozu dodržte uvedené kroky pro uvedení do provozu.( Kapitola 6.1 Strana 33) 2.9 Nedovolený způsob použití Čerpadlo/čerpací agregát nikdy neprovozujte mimo rozsah mezních hodnot uvedených v datovém listu a v návodu k obsluze. Provozní bezpečnost dodaného čerpadla/čerpacího agregátu je zaručena jenom při používaní v souladu s jeho určením.( Kapitola 2.3 Strana 9)! NEBEZPEČÍ 2.10 Pokyny k ochraně proti výbuchu Pokyny k ochraně proti výbuchu, které jsou uvedeny v této kapitole, je naléhavě nutné dodržovat při provozu v prostředích ohrožených explozí. 10 od 84 Magnochem

11 2 Bezpečnost V prostředí ohroženém explozí se smí používat pouze taková čerpadla/čerpací agregáty, které mají příslušné označení a jsou k tomu podle datového listu uzpůsobeny. Pro provoz čerpacích agregátů s ochranou proti výbuchu v souladu se směrnicí ES 94/9/ES (ATEX) platí zvláštní podmínky. Proto především respektujte ty části tohoto návodu k obsluze, které jsou označeny symbolem uvedeným vedle, a následující kapitoly( Kapitola Strana 11) až( Kapitola Strana 12). Ochrana proti výbuchu je zaručena jenom při používaní v souladu s určením. Nikdy nedopusťte překročení nebo nedosažení mezních hodnot uvedených v datovém listu a na typovém štítku. Bezpodmínečně zabraňte nepřípustným způsobům provozování. Čerpadlo Hřídelová spojka Motor Označení Označení čerpadla se vztahuje pouze na příslušné čerpadlo. Příklad označení: II 2 G c TX Teploty přípustné pro příslušné provedení čerpadla jsou stanoveny v tabulce mezních teplot. Hřídelová spojka musí mít příslušné označení, k dispozici musí být prohlášení výrobce. Motoru bude věnována zvláštní kapitola Mezní teploty V normálním provozním stavu se nejvyšší teploty dají očekávat na povrchu tělesa čerpadla, v oblasti magnetické spojky a v oblasti valivých ložisek. Teplota na povrchu tělesa čerpadla odpovídá teplotě čerpaného média. Pokud je čerpadlo dodatečně vyhříváno, zodpovídá provozovatel zařízení za dodržení předepsané teplotní třídy. V oblasti ložiskového kozlíku musí být povrch ve volném kontaktu s okolním prostředím. V následující tabulce jsou uvedeny teplotní třídy a teoretické mezní hodnoty teploty čerpaného média, které z nich vyplývají. Teplotní třída udává, jaké teploty smí povrch čerpacího agregátu při provozu maximálně dosáhnout. Příslušnou přípustnou pracovní teplotu čerpadla naleznete v datovém listu. Tabulka 4: Mezní teploty Teplotní třída T4 Teplotní třída T5 Teplotní třída T6 Teplotní třída podle EN Maximální přípustná teplota čerpaného média T1 maximálně 300 C T2 275 C T3 175 C T4 110 C T5 pouze po konzultaci T6 pouze po konzultaci V oblasti valivých ložisek je za předpokladu okolní teploty 40 C, mazání tukem a řádného provozního stavu a stavu údržby zaručeno dodržení teplotní třídy T4. Při provedení s průsakovou bariérou je před valivé ložisko na straně čerpadla zabudováno hřídelové těsnění. Dodržení teplotní třídy T4 je za předpokladu okolní teploty 40 C pro mazání tukem a olejem v řádném provozním stavu a stavu údržby zaručeno (bez poškození oddělovacího pouzdra). V následujících případech a při okolní teplotě vyšší než 40 C je třeba konzultovat s výrobcem. Dodržení teplotní třídy T5 je možné pouze s olejovým mazáním (bez průsakové bariéry). Dodržení teplotní třídy T6 je možné pouze u speciálního provedení. Magnochem 11 od 84

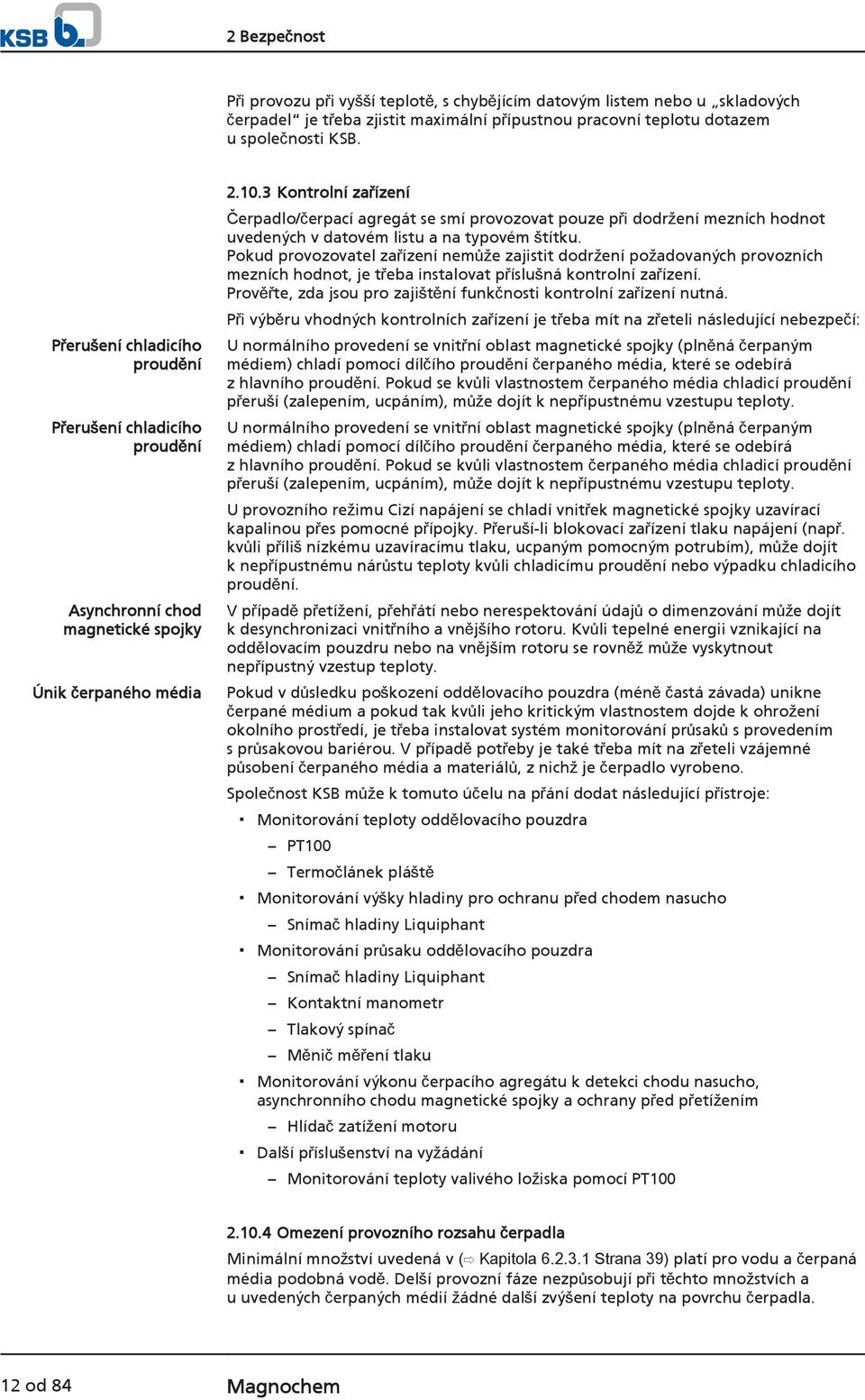

12 2 Bezpečnost Při provozu při vyšší teplotě, s chybějícím datovým listem nebo u skladových čerpadel je třeba zjistit maximální přípustnou pracovní teplotu dotazem u společnosti KSB. Přerušení chladicího proudění Přerušení chladicího proudění Asynchronní chod magnetické spojky Únik čerpaného média Kontrolní zařízení Čerpadlo/čerpací agregát se smí provozovat pouze při dodržení mezních hodnot uvedených v datovém listu a na typovém štítku. Pokud provozovatel zařízení nemůže zajistit dodržení požadovaných provozních mezních hodnot, je třeba instalovat příslušná kontrolní zařízení. Prověřte, zda jsou pro zajištění funkčnosti kontrolní zařízení nutná. Při výběru vhodných kontrolních zařízení je třeba mít na zřeteli následující nebezpečí: U normálního provedení se vnitřní oblast magnetické spojky (plněná čerpaným médiem) chladí pomocí dílčího proudění čerpaného média, které se odebírá z hlavního proudění. Pokud se kvůli vlastnostem čerpaného média chladicí proudění přeruší (zalepením, ucpáním), může dojít k nepřípustnému vzestupu teploty. U normálního provedení se vnitřní oblast magnetické spojky (plněná čerpaným médiem) chladí pomocí dílčího proudění čerpaného média, které se odebírá z hlavního proudění. Pokud se kvůli vlastnostem čerpaného média chladicí proudění přeruší (zalepením, ucpáním), může dojít k nepřípustnému vzestupu teploty. U provozního režimu Cizí napájení se chladí vnitřek magnetické spojky uzavírací kapalinou přes pomocné přípojky. Přeruší-li blokovací zařízení tlaku napájení (např. kvůli příliš nízkému uzavíracímu tlaku, ucpaným pomocným potrubím), může dojít k nepřípustnému nárůstu teploty kvůli chladicímu proudění nebo výpadku chladicího proudění. V případě přetížení, přehřátí nebo nerespektování údajů o dimenzování může dojít k desynchronizaci vnitřního a vnějšího rotoru. Kvůli tepelné energii vznikající na oddělovacím pouzdru nebo na vnějším rotoru se rovněž může vyskytnout nepřípustný vzestup teploty. Pokud v důsledku poškození oddělovacího pouzdra (méně častá závada) unikne čerpané médium a pokud tak kvůli jeho kritickým vlastnostem dojde k ohrožení okolního prostředí, je třeba instalovat systém monitorování průsaků s provedením s průsakovou bariérou. V případě potřeby je také třeba mít na zřeteli vzájemné působení čerpaného média a materiálů, z nichž je čerpadlo vyrobeno. Společnost KSB může k tomuto účelu na přání dodat následující přístroje: Monitorování teploty oddělovacího pouzdra PT100 Termočlánek pláště Monitorování výšky hladiny pro ochranu před chodem nasucho Snímač hladiny Liquiphant Monitorování průsaku oddělovacího pouzdra Snímač hladiny Liquiphant Kontaktní manometr Tlakový spínač Měnič měření tlaku Monitorování výkonu čerpacího agregátu k detekci chodu nasucho, asynchronního chodu magnetické spojky a ochrany před přetížením Hlídač zatížení motoru Další příslušenství na vyžádání Monitorování teploty valivého ložiska pomocí PT Omezení provozního rozsahu čerpadla Minimální množství uvedená v ( Kapitola Strana 39) platí pro vodu a čerpaná média podobná vodě. Delší provozní fáze nezpůsobují při těchto množstvích a u uvedených čerpaných médií žádné další zvýšení teploty na povrchu čerpadla. 12 od 84 Magnochem

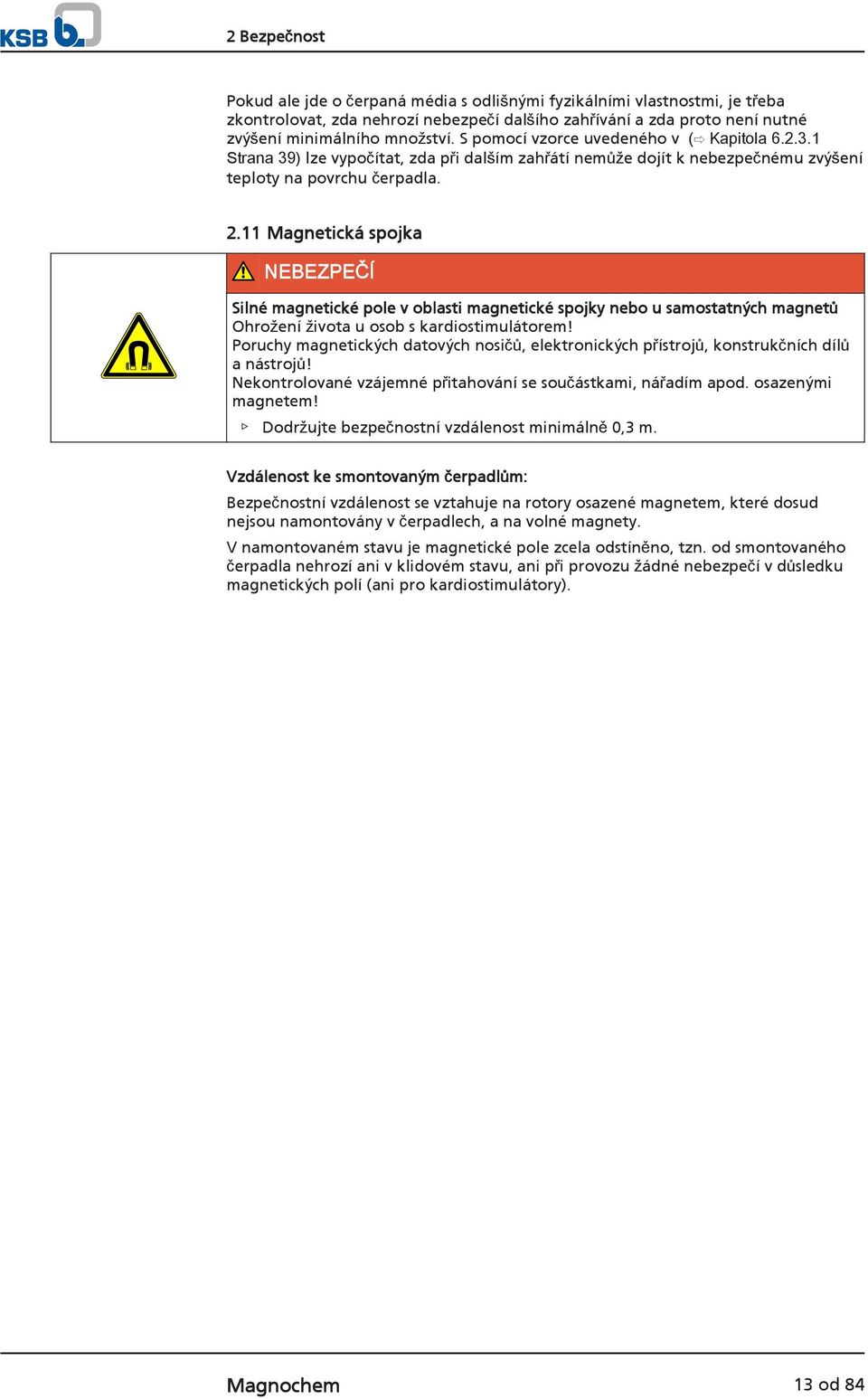

13 2 Bezpečnost Pokud ale jde o čerpaná média s odlišnými fyzikálními vlastnostmi, je třeba zkontrolovat, zda nehrozí nebezpečí dalšího zahřívání a zda proto není nutné zvýšení minimálního množství. S pomocí vzorce uvedeného v ( Kapitola Strana 39) lze vypočítat, zda při dalším zahřátí nemůže dojít k nebezpečnému zvýšení teploty na povrchu čerpadla Magnetická spojka NEBEZPEČÍ Silné magnetické pole v oblasti magnetické spojky nebo u samostatných magnetů Ohrožení života u osob s kardiostimulátorem! Poruchy magnetických datových nosičů, elektronických přístrojů, konstrukčních dílů a nástrojů! Nekontrolované vzájemné přitahování se součástkami, nářadím apod. osazenými magnetem! Dodržujte bezpečnostní vzdálenost minimálně 0,3 m. Vzdálenost ke smontovaným čerpadlům: Bezpečnostní vzdálenost se vztahuje na rotory osazené magnetem, které dosud nejsou namontovány v čerpadlech, a na volné magnety. V namontovaném stavu je magnetické pole zcela odstíněno, tzn. od smontovaného čerpadla nehrozí ani v klidovém stavu, ani při provozu žádné nebezpečí v důsledku magnetických polí (ani pro kardiostimulátory). Magnochem 13 od 84

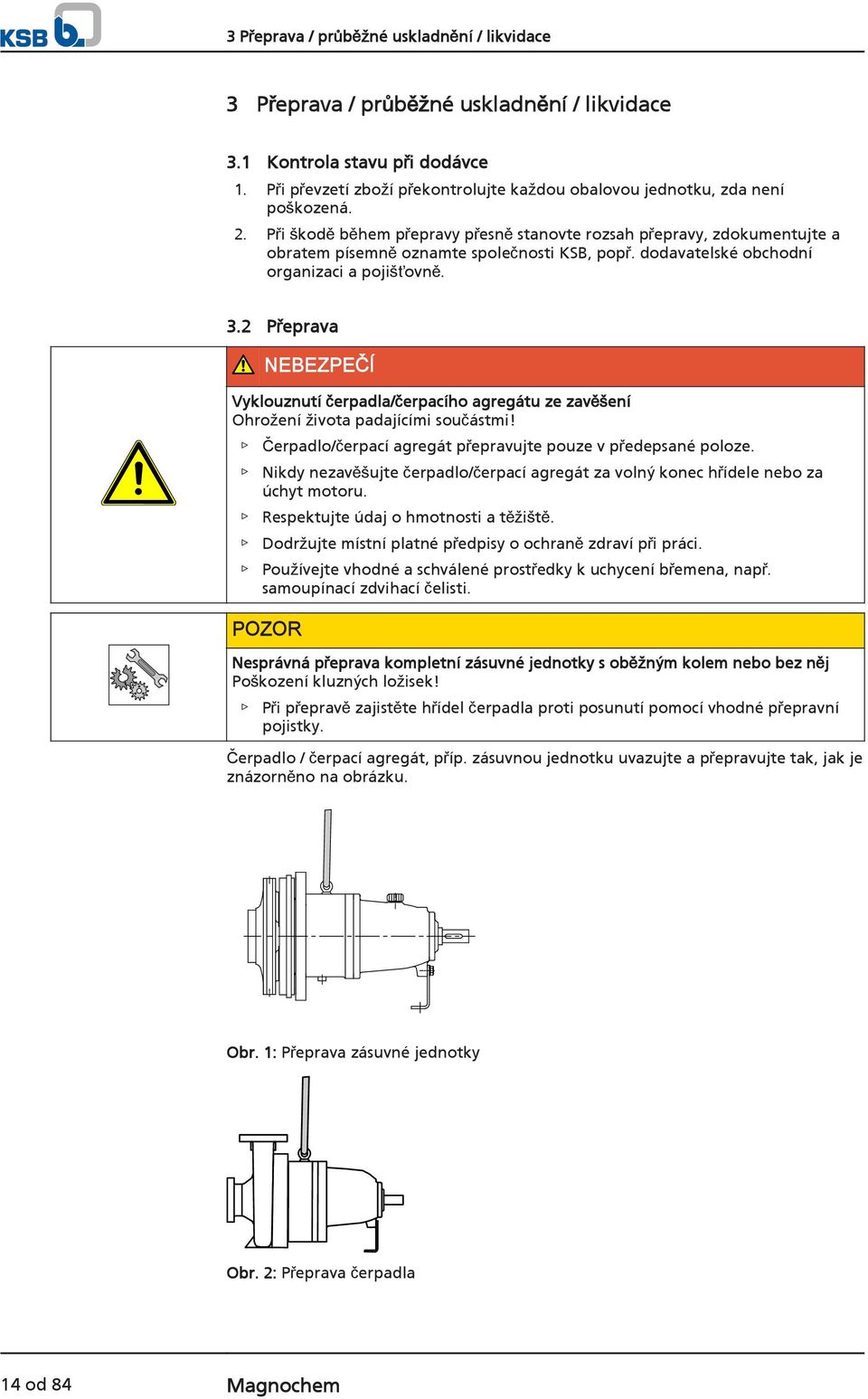

14 3 Přeprava / průběžné uskladnění / likvidace 3 Přeprava / průběžné uskladnění / likvidace 3.1 Kontrola stavu při dodávce 1. Při převzetí zboží překontrolujte každou obalovou jednotku, zda není poškozená. 2. Při škodě během přepravy přesně stanovte rozsah přepravy, zdokumentujte a obratem písemně oznamte společnosti KSB, popř. dodavatelské obchodní organizaci a pojišťovně. 3.2 Přeprava NEBEZPEČÍ Vyklouznutí čerpadla/čerpacího agregátu ze zavěšení Ohrožení života padajícími součástmi! Čerpadlo/čerpací agregát přepravujte pouze v předepsané poloze. Nikdy nezavěšujte čerpadlo/čerpací agregát za volný konec hřídele nebo za úchyt motoru. Respektujte údaj o hmotnosti a těžiště. Dodržujte místní platné předpisy o ochraně zdraví při práci. Používejte vhodné a schválené prostředky k uchycení břemena, např. samoupínací zdvihací čelisti. POZOR Nesprávná přeprava kompletní zásuvné jednotky s oběžným kolem nebo bez něj Poškození kluzných ložisek! Při přepravě zajistěte hřídel čerpadla proti posunutí pomocí vhodné přepravní pojistky. Čerpadlo / čerpací agregát, příp. zásuvnou jednotku uvazujte a přepravujte tak, jak je znázorněno na obrázku. Obr. 1: Přeprava zásuvné jednotky Obr. 2: Přeprava čerpadla 14 od 84 Magnochem

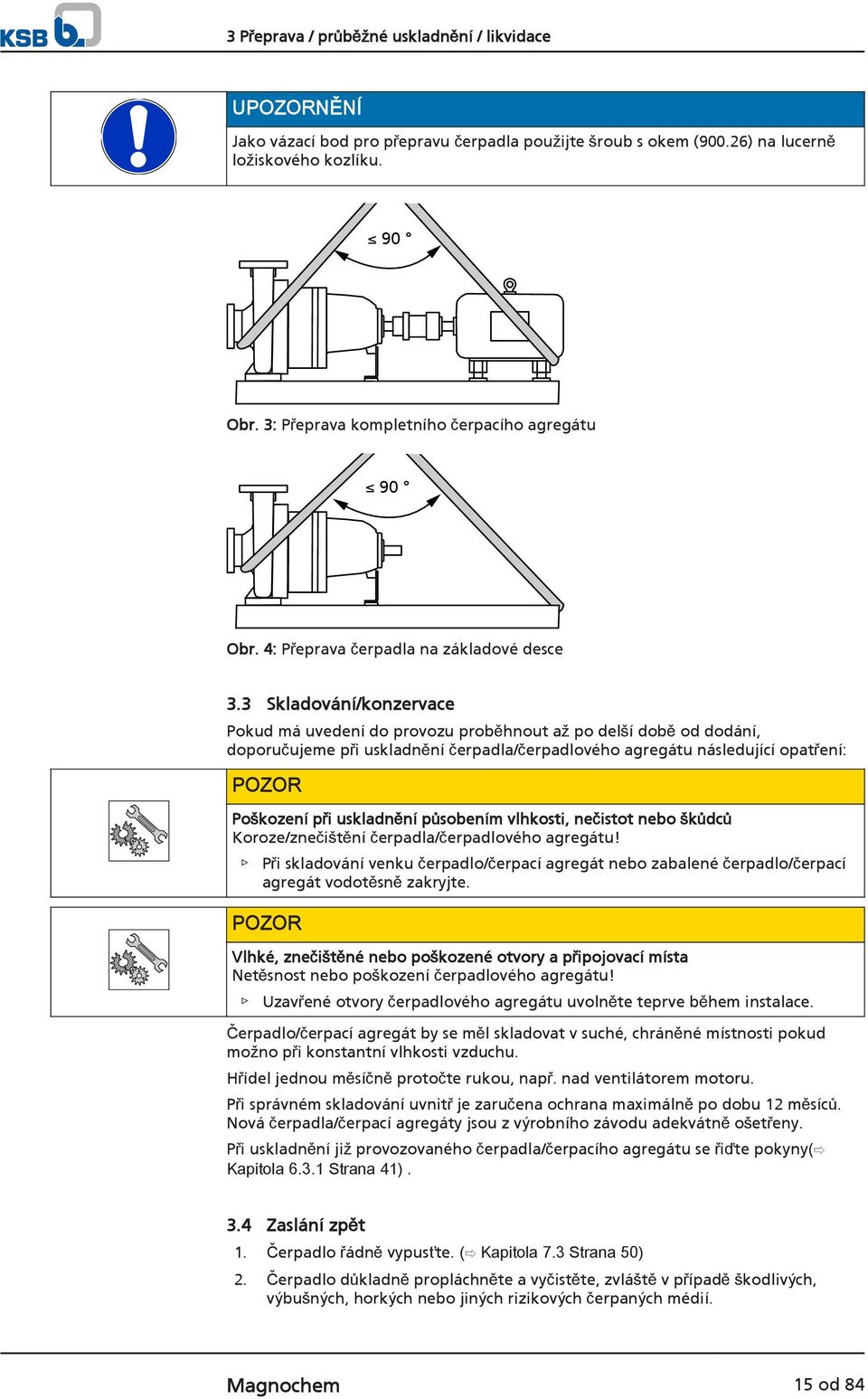

15 3 Přeprava / průběžné uskladnění / likvidace UPOZORNĚNÍ Jako vázací bod pro přepravu čerpadla použijte šroub s okem (900.26) na lucerně ložiskového kozlíku. 90 Obr. 3: Přeprava kompletního čerpacího agregátu 90 Obr. 4: Přeprava čerpadla na základové desce 3.3 Skladování/konzervace Pokud má uvedení do provozu proběhnout až po delší době od dodání, doporučujeme při uskladnění čerpadla/čerpadlového agregátu následující opatření: POZOR Poškození při uskladnění působením vlhkosti, nečistot nebo škůdců Koroze/znečištění čerpadla/čerpadlového agregátu! Při skladování venku čerpadlo/čerpací agregát nebo zabalené čerpadlo/čerpací agregát vodotěsně zakryjte. POZOR Vlhké, znečištěné nebo poškozené otvory a připojovací místa Netěsnost nebo poškození čerpadlového agregátu! Uzavřené otvory čerpadlového agregátu uvolněte teprve během instalace. Čerpadlo/čerpací agregát by se měl skladovat v suché, chráněné místnosti pokud možno při konstantní vlhkosti vzduchu. Hřídel jednou měsíčně protočte rukou, např. nad ventilátorem motoru. Při správném skladování uvnitř je zaručena ochrana maximálně po dobu 12 měsíců. Nová čerpadla/čerpací agregáty jsou z výrobního závodu adekvátně ošetřeny. Při uskladnění již provozovaného čerpadla/čerpacího agregátu se řiďte pokyny( Kapitola Strana 41). 3.4 Zaslání zpět 1. Čerpadlo řádně vypusťte. ( Kapitola 7.3 Strana 50) 2. Čerpadlo důkladně propláchněte a vyčistěte, zvláště v případě škodlivých, výbušných, horkých nebo jiných rizikových čerpaných médií. Magnochem 15 od 84

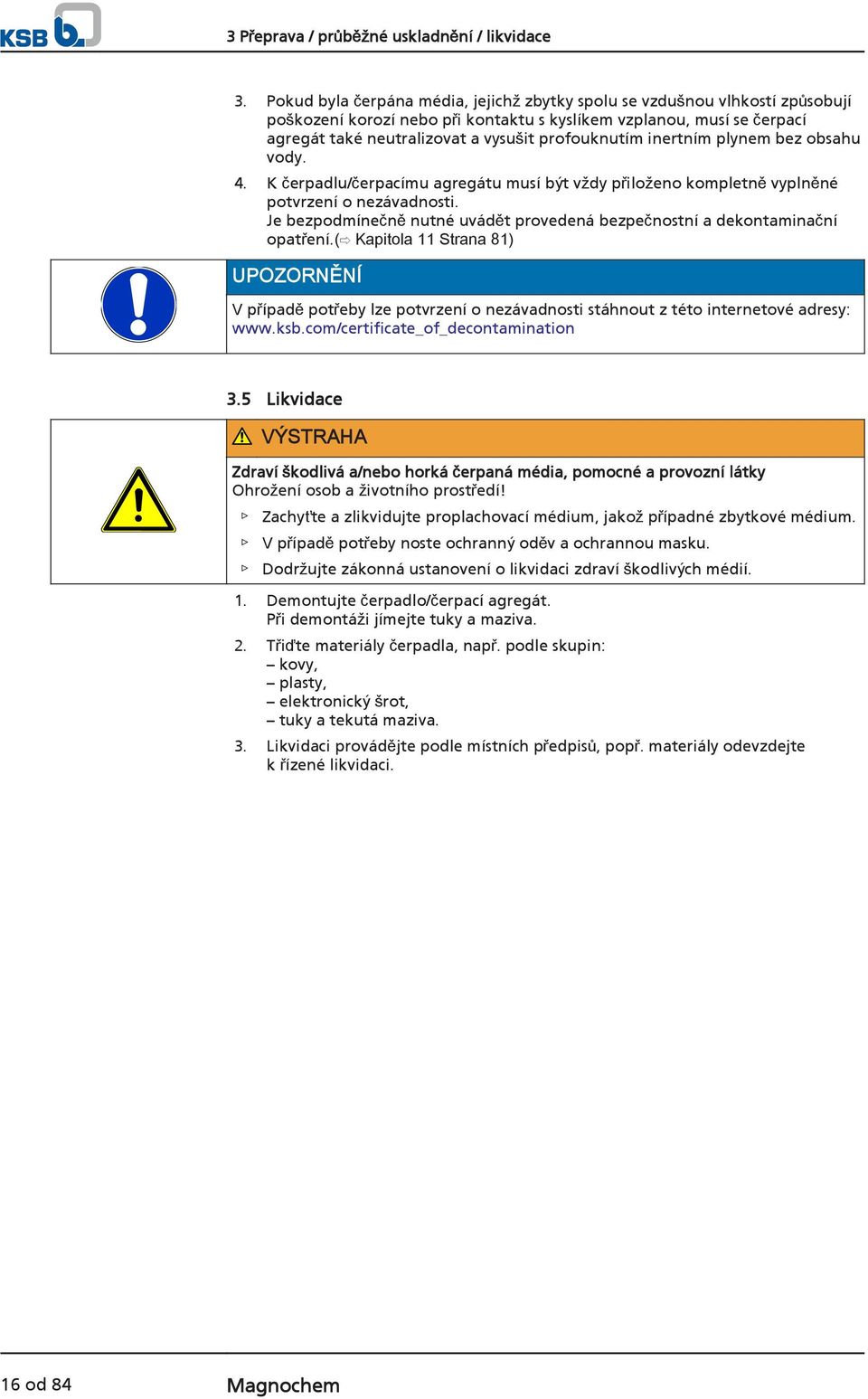

16 3 Přeprava / průběžné uskladnění / likvidace 3. Pokud byla čerpána média, jejichž zbytky spolu se vzdušnou vlhkostí způsobují poškození korozí nebo při kontaktu s kyslíkem vzplanou, musí se čerpací agregát také neutralizovat a vysušit profouknutím inertním plynem bez obsahu vody. 4. K čerpadlu/čerpacímu agregátu musí být vždy přiloženo kompletně vyplněné potvrzení o nezávadnosti. Je bezpodmínečně nutné uvádět provedená bezpečnostní a dekontaminační opatření.( Kapitola 11 Strana 81) UPOZORNĚNÍ V případě potřeby lze potvrzení o nezávadnosti stáhnout z této internetové adresy: Likvidace VÝSTRAHA Zdraví škodlivá a/nebo horká čerpaná média, pomocné a provozní látky Ohrožení osob a životního prostředí! Zachyťte a zlikvidujte proplachovací médium, jakož případné zbytkové médium. V případě potřeby noste ochranný oděv a ochrannou masku. Dodržujte zákonná ustanovení o likvidaci zdraví škodlivých médií. 1. Demontujte čerpadlo/čerpací agregát. Při demontáži jímejte tuky a maziva. 2. Třiďte materiály čerpadla, např. podle skupin: kovy, plasty, elektronický šrot, tuky a tekutá maziva. 3. Likvidaci provádějte podle místních předpisů, popř. materiály odevzdejte k řízené likvidaci. 16 od 84 Magnochem

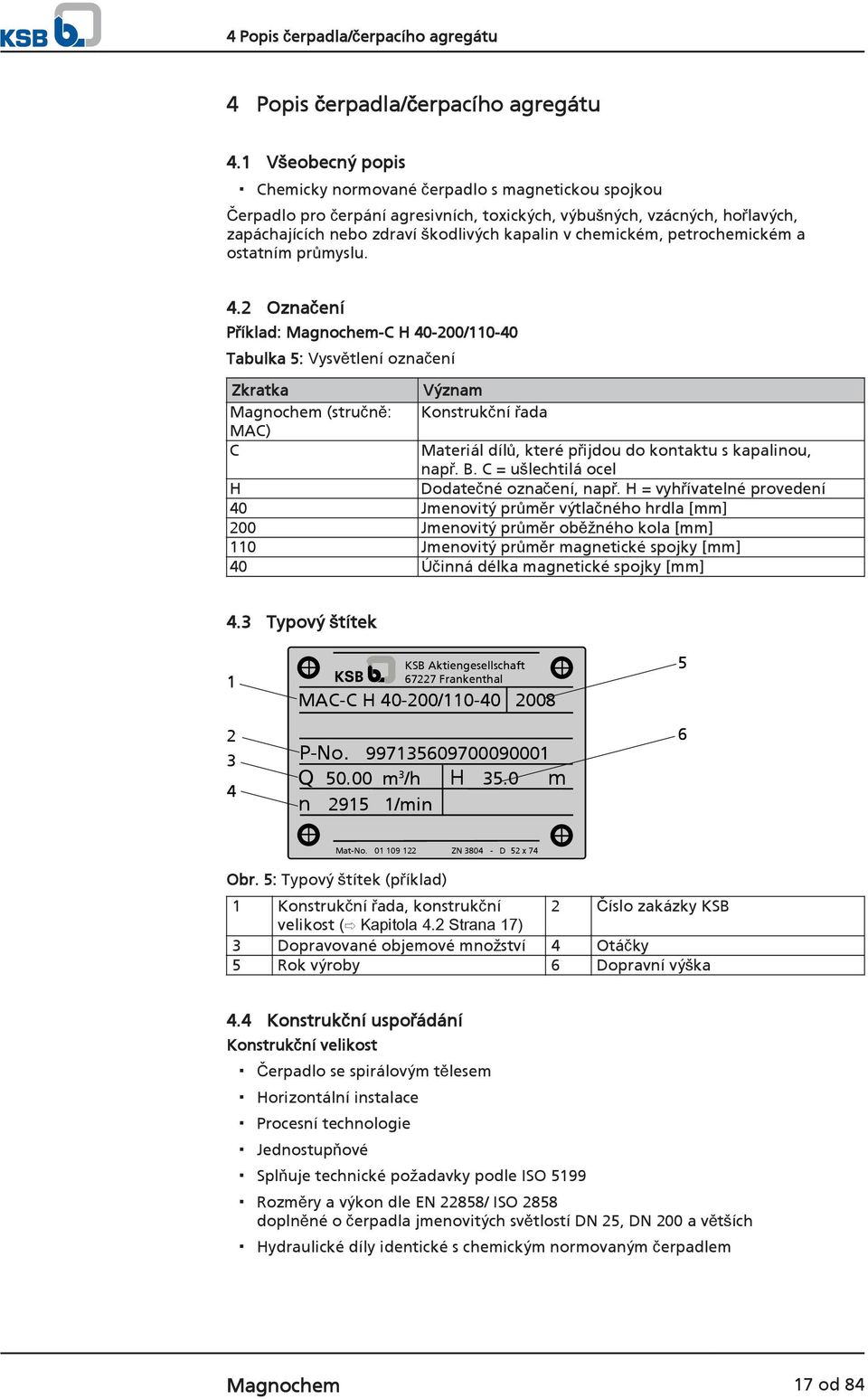

17 4 Popis čerpadla/čerpacího agregátu 4 Popis čerpadla/čerpacího agregátu 4.1 Všeobecný popis Chemicky normované čerpadlo s magnetickou spojkou Čerpadlo pro čerpání agresivních, toxických, výbušných, vzácných, hořlavých, zapáchajících nebo zdraví škodlivých kapalin v chemickém, petrochemickém a ostatním průmyslu. 4.2 Označení Příklad: Magnochem-C H / Tabulka 5: Vysvětlení označení Zkratka Magnochem (stručně: MAC) C Význam Konstrukční řada Materiál dílů, které přijdou do kontaktu s kapalinou, např. B. C = ušlechtilá ocel Dodatečné označení, např. H = vyhřívatelné provedení H 40 Jmenovitý průměr výtlačného hrdla [mm] 200 Jmenovitý průměr oběžného kola [mm] 110 Jmenovitý průměr magnetické spojky [mm] 40 Účinná délka magnetické spojky [mm] 4.3 Typový štítek KSB Aktiengesellschaft Frankenthal MAC-C H / P-No Q m 3 /h H 35.0 m n /min 5 6 Mat-No ZN D 52 x 74 Obr. 5: Typový štítek (příklad) 1 Konstrukční řada, konstrukční 2 Číslo zakázky KSB velikost ( Kapitola 4.2 Strana 17) 3 Dopravované objemové množství 4 Otáčky 5 Rok výroby 6 Dopravní výška 4.4 Konstrukční uspořádání Konstrukční velikost Čerpadlo se spirálovým tělesem Horizontální instalace Procesní technologie Jednostupňové Splňuje technické požadavky podle ISO 5199 Rozměry a výkon dle EN 22858/ ISO 2858 doplněné o čerpadla jmenovitých světlostí DN 25, DN 200 a větších Hydraulické díly identické s chemickým normovaným čerpadlem Magnochem 17 od 84

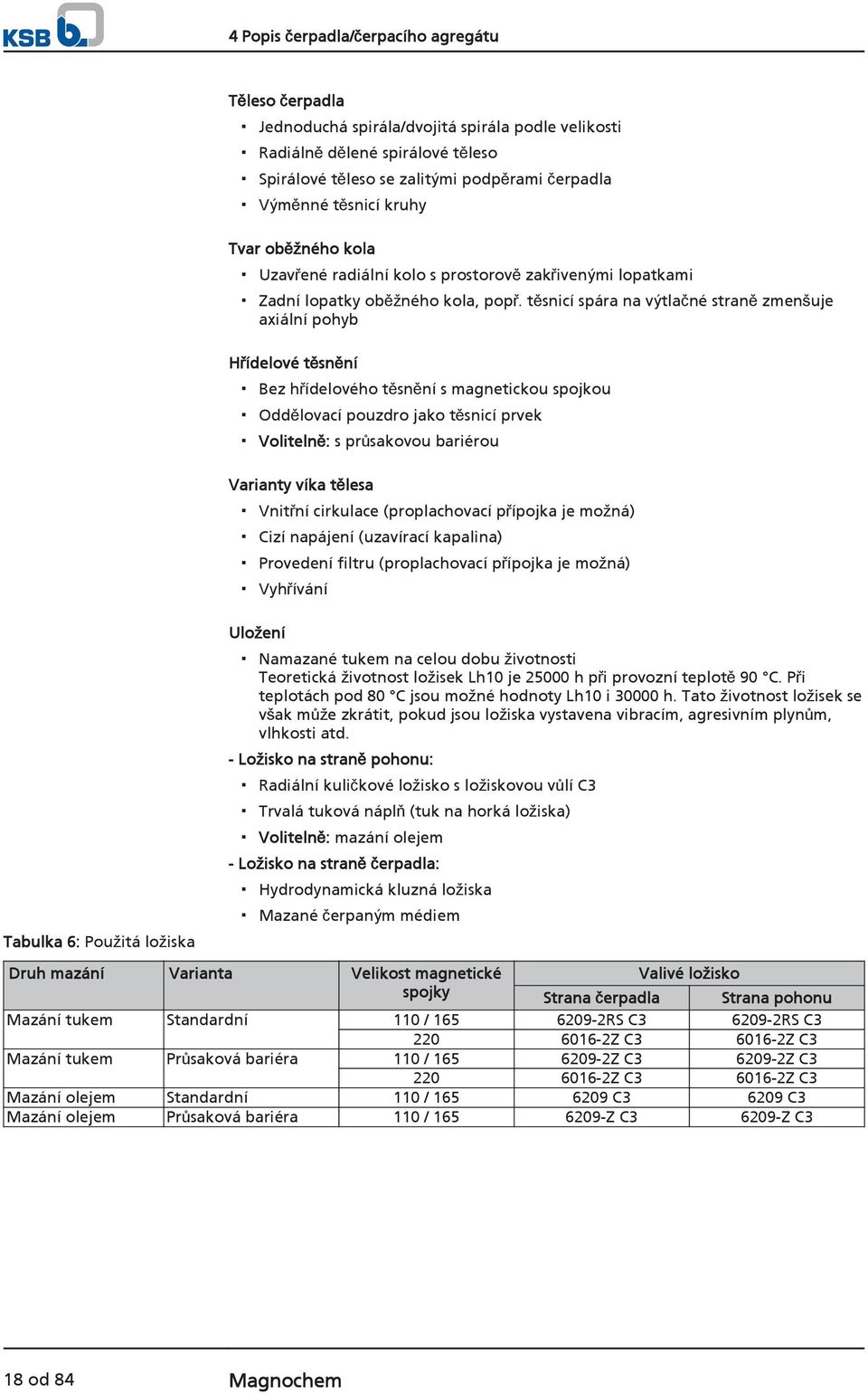

18 4 Popis čerpadla/čerpacího agregátu Těleso čerpadla Jednoduchá spirála/dvojitá spirála podle velikosti Radiálně dělené spirálové těleso Spirálové těleso se zalitými podpěrami čerpadla Výměnné těsnicí kruhy Tvar oběžného kola Uzavřené radiální kolo s prostorově zakřivenými lopatkami Zadní lopatky oběžného kola, popř. těsnicí spára na výtlačné straně zmenšuje axiální pohyb Hřídelové těsnění Bez hřídelového těsnění s magnetickou spojkou Oddělovací pouzdro jako těsnicí prvek Volitelně: s průsakovou bariérou Varianty víka tělesa Vnitřní cirkulace (proplachovací přípojka je možná) Cizí napájení (uzavírací kapalina) Provedení filtru (proplachovací přípojka je možná) Vyhřívání Tabulka 6: Použitá ložiska Uložení Namazané tukem na celou dobu životnosti Teoretická životnost ložisek Lh10 je h při provozní teplotě 90 C. Při teplotách pod 80 C jsou možné hodnoty Lh10 i h. Tato životnost ložisek se však může zkrátit, pokud jsou ložiska vystavena vibracím, agresivním plynům, vlhkosti atd. - Ložisko na straně pohonu: Radiální kuličkové ložisko s ložiskovou vůlí C3 Trvalá tuková náplň (tuk na horká ložiska) Volitelně: mazání olejem - Ložisko na straně čerpadla: Hydrodynamická kluzná ložiska Mazané čerpaným médiem Druh mazání Varianta Velikost magnetické Valivé ložisko spojky Strana čerpadla Strana pohonu Mazání tukem Standardní 110 / RS C RS C Z C Z C3 Mazání tukem Průsaková bariéra 110 / Z C Z C Z C Z C3 Mazání olejem Standardní 110 / C C3 Mazání olejem Průsaková bariéra 110 / Z C Z C3 18 od 84 Magnochem

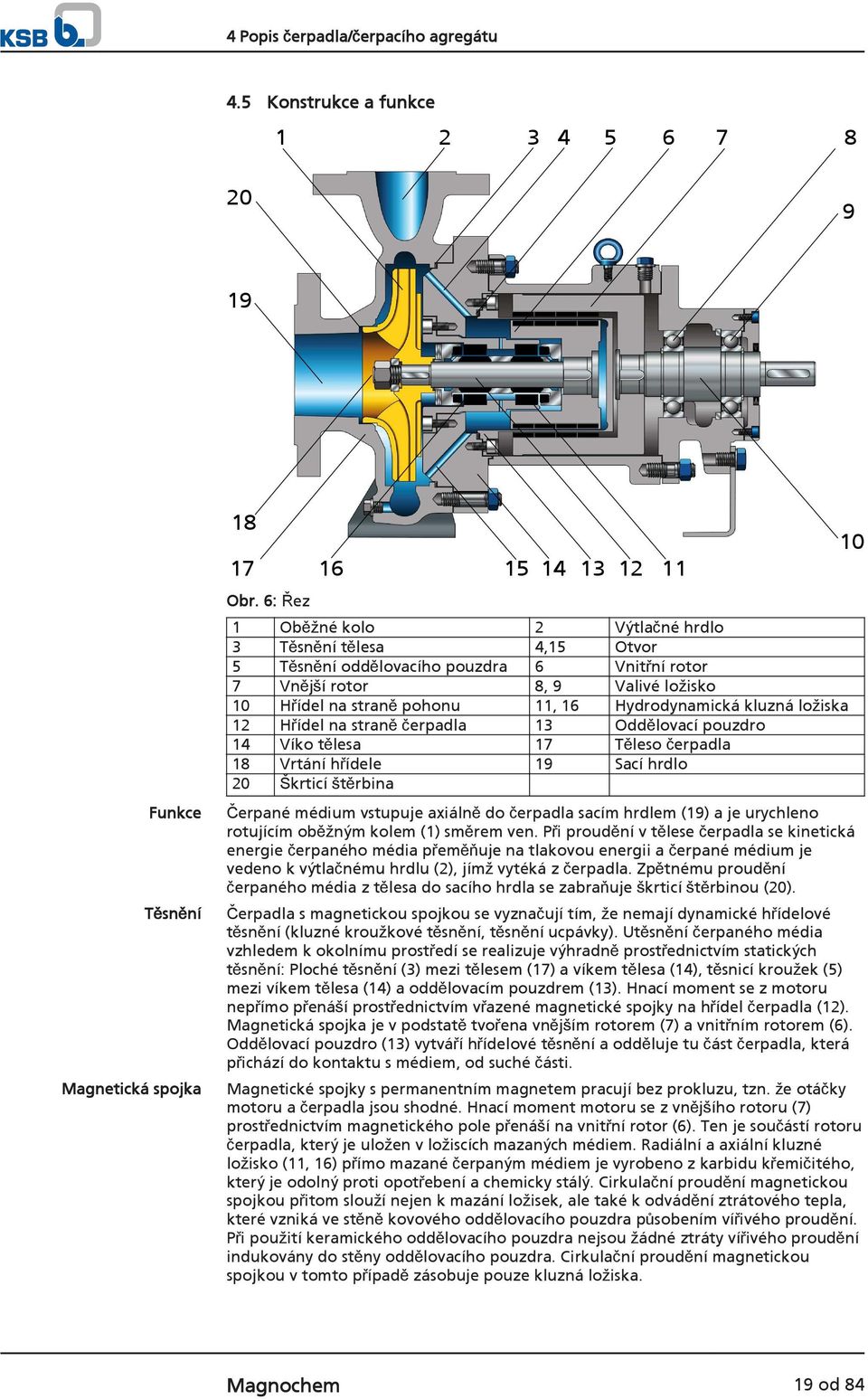

19 4 Popis čerpadla/čerpacího agregátu 4.5 Konstrukce a funkce Funkce Těsnění Magnetická spojka Obr. 6: Řez Oběžné kolo 2 Výtlačné hrdlo 3 Těsnění tělesa 4,15 Otvor 5 Těsnění oddělovacího pouzdra 6 Vnitřní rotor 7 Vnější rotor 8, 9 Valivé ložisko 10 Hřídel na straně pohonu 11, 16 Hydrodynamická kluzná ložiska 12 Hřídel na straně čerpadla 13 Oddělovací pouzdro 14 Víko tělesa 17 Těleso čerpadla 18 Vrtání hřídele 19 Sací hrdlo 20 Škrticí štěrbina Čerpané médium vstupuje axiálně do čerpadla sacím hrdlem (19) a je urychleno rotujícím oběžným kolem (1) směrem ven. Při proudění v tělese čerpadla se kinetická energie čerpaného média přeměňuje na tlakovou energii a čerpané médium je vedeno k výtlačnému hrdlu (2), jímž vytéká z čerpadla. Zpětnému proudění čerpaného média z tělesa do sacího hrdla se zabraňuje škrticí štěrbinou (20). Čerpadla s magnetickou spojkou se vyznačují tím, že nemají dynamické hřídelové těsnění (kluzné kroužkové těsnění, těsnění ucpávky). Utěsnění čerpaného média vzhledem k okolnímu prostředí se realizuje výhradně prostřednictvím statických těsnění: Ploché těsnění (3) mezi tělesem (17) a víkem tělesa (14), těsnicí kroužek (5) mezi víkem tělesa (14) a oddělovacím pouzdrem (13). Hnací moment se z motoru nepřímo přenáší prostřednictvím vřazené magnetické spojky na hřídel čerpadla (12). Magnetická spojka je v podstatě tvořena vnějším rotorem (7) a vnitřním rotorem (6). Oddělovací pouzdro (13) vytváří hřídelové těsnění a odděluje tu část čerpadla, která přichází do kontaktu s médiem, od suché části. Magnetické spojky s permanentním magnetem pracují bez prokluzu, tzn. že otáčky motoru a čerpadla jsou shodné. Hnací moment motoru se z vnějšího rotoru (7) prostřednictvím magnetického pole přenáší na vnitřní rotor (6). Ten je součástí rotoru čerpadla, který je uložen v ložiscích mazaných médiem. Radiální a axiální kluzné ložisko (11, 16) přímo mazané čerpaným médiem je vyrobeno z karbidu křemičitého, který je odolný proti opotřebení a chemicky stálý. Cirkulační proudění magnetickou spojkou přitom slouží nejen k mazání ložisek, ale také k odvádění ztrátového tepla, které vzniká ve stěně kovového oddělovacího pouzdra působením vířivého proudění. Při použití keramického oddělovacího pouzdra nejsou žádné ztráty vířivého proudění indukovány do stěny oddělovacího pouzdra. Cirkulační proudění magnetickou spojkou v tomto případě zásobuje pouze kluzná ložiska Magnochem 19 od 84

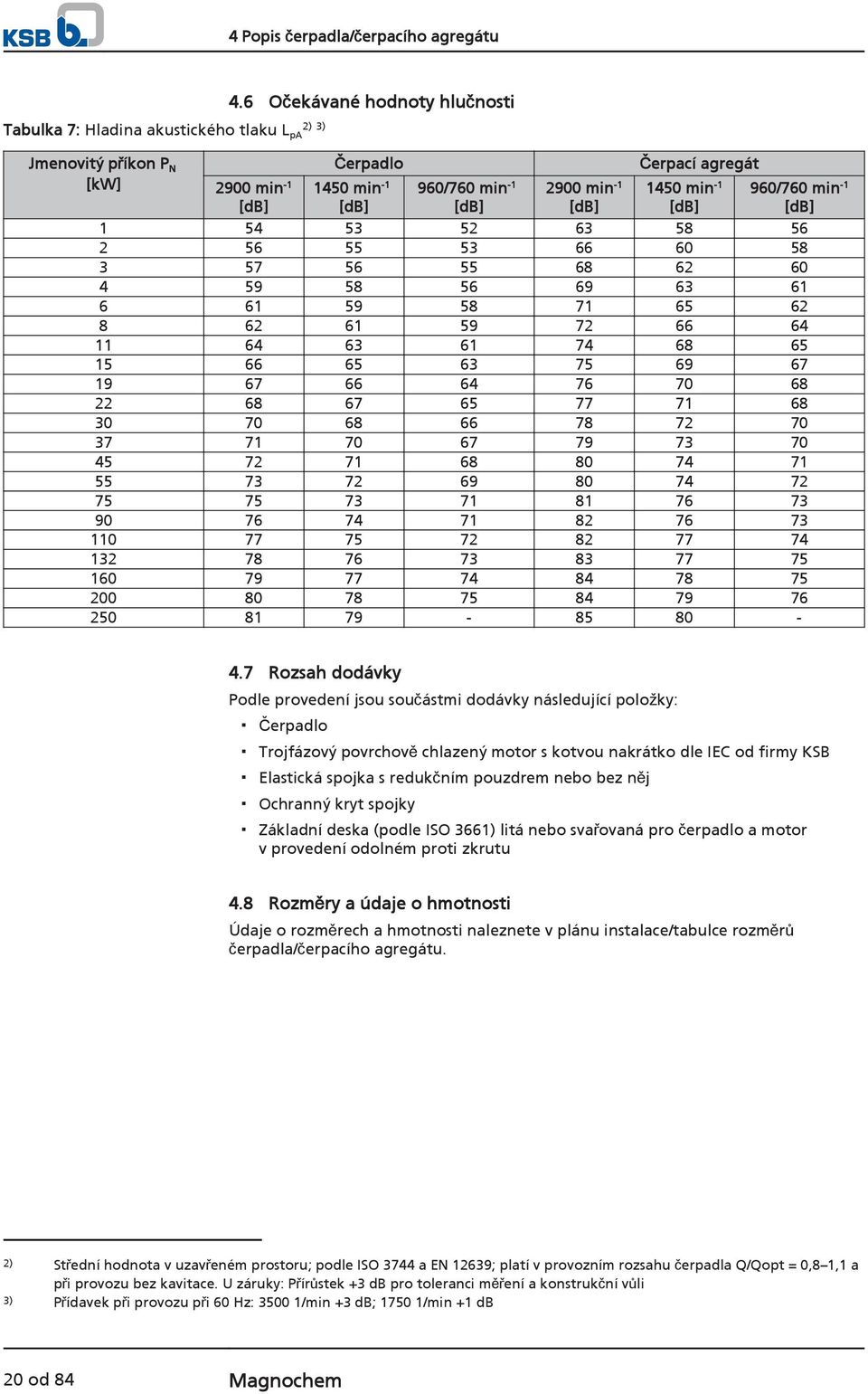

20 4 Popis čerpadla/čerpacího agregátu Tabulka 7: Hladina akustického tlaku L pa 2) 3) Jmenovitý příkon P N [kw] 4.6 Očekávané hodnoty hlučnosti Čerpadlo Čerpací agregát 2900 min -1 [db] 1450 min -1 [db] 960/760 min -1 [db] 2900 min -1 [db] 1450 min -1 [db] /760 min -1 [db] 4.7 Rozsah dodávky Podle provedení jsou součástmi dodávky následující položky: Čerpadlo Trojfázový povrchově chlazený motor s kotvou nakrátko dle IEC od firmy KSB Elastická spojka s redukčním pouzdrem nebo bez něj Ochranný kryt spojky Základní deska (podle ISO 3661) litá nebo svařovaná pro čerpadlo a motor v provedení odolném proti zkrutu 4.8 Rozměry a údaje o hmotnosti Údaje o rozměrech a hmotnosti naleznete v plánu instalace/tabulce rozměrů čerpadla/čerpacího agregátu. 2) Střední hodnota v uzavřeném prostoru; podle ISO 3744 a EN 12639; platí v provozním rozsahu čerpadla Q/Qopt = 0,8 1,1 a při provozu bez kavitace. U záruky: Přírůstek +3 db pro toleranci měření a konstrukční vůli 3) Přídavek při provozu při 60 Hz: /min +3 db; /min +1 db 20 od 84 Magnochem

21 5 Instalace/montáž 5 Instalace/montáž 5.1 Bezpečnostní pokyny NEBEZPEČÍ Nesprávná instalace v prostředí s nebezpečím výbuchu Nebezpečí výbuchu! Poškození čerpadlového agregátu! Dodržujte místní platné předpisy o ochraně proti výbuchu. Řiďte se údaji na datovém listu a na typovém štítku čerpadla a motoru. NEBEZPEČÍ Silné magnetické pole v oblasti magnetické spojky nebo u samostatných magnetů Ohrožení života u osob s kardiostimulátorem! Poruchy magnetických datových nosičů, elektronických přístrojů, konstrukčních dílů a nástrojů! Nekontrolované vzájemné přitahování se součástkami, nářadím apod. osazenými magnetem! Dodržujte bezpečnostní vzdálenost minimálně 0,3 m. Řiďte se i dalšími údaji.( Kapitola 2.11 Strana 13) 5.2 Kontrola před začátkem instalace Místo instalace VÝSTRAHA Instalace na nezpevněnou a nenosnou podkladovou plochu Poranění osob a hmotné škody! Dodržujte dostatečnou pevnost v tlaku podle třídy C12/15 betonu v expoziční třídě XC1 podle EN Podkladová plocha musí být ztvrdlá, hladká a vodorovná. Respektujte údaje o hmotnosti. 1. Zkontrolujte stavební uspořádání. Stavební uspořádání musí být připraveno v souladu s rozměry z tabulky rozměrů/plánu instalace. 5.3 Instalace čerpadlového agregátu NEBEZPEČÍ Nadměrné teploty v důsledku nesprávné instalace Nebezpečí výbuchu! Zajistěte samovolné odvzdušnění čerpadla horizontální instalací. Při provozním režimu Cizí napájení samostatně odvzdušněte prostor rotoru pomocí přídavných přípojek na víku tělesa. Magnochem 21 od 84

22 5 Instalace/montáž Instalace základu L 1 Obr. 7: Upevnění podkládacích plechů 2 L Vzdálenost základových šroubů 1 Podkládací plech 2 Podkládací plech při (L) > 800 mm 3 Základový šroub Základ má potřebnou pevnost a potřebné vlastnosti. Základ byl připraven v souladu s rozměry z tabulky rozměrů/plánu instalace. 1. Čerpací agregát postavte na základ a vyrovnejte pomocí vodováhy u hřídele a výtlačného hrdla. Přípustná odchylka polohy: 0,2 mm/m. 2. V případě potřeby agregát výškově vyrovnejte vložením podkládacích plechů (1). Podkládací plechy vždy vkládejte vlevo a vpravo v bezprostřední blízkosti základových šroubů (3) mezi základovou desku/základový rám a základ. Při vzdálenosti základových šroubů (L) >800 mm vložte další podkládací plechy (2) do středu základové desky. Všechny podkládací plechy musí doléhat po celé ploše. 3. Zavěste základové šrouby (3) do určených otvorů. 4. Zalijte základové šrouby (3) betonem. 5. Po ztuhnutí betonu vyrovnejte základovou desku. 6. Základové šrouby (3) rovnoměrně a pevně utáhněte. 7. Základovou desku vylijte nesmrštivým betonem normální zrnitosti s hodnotou vodního součinitele (hodnota w/c) 0,5. Tekutosti dosáhněte pomocí ztekucovací přísady. Další zpracování betonu proveďte podle DIN UPOZORNĚNÍ Po předchozí konzultaci lze čerpadlový agregát kvůli bezhlučnému provozu osadit na tlumič vibrací. 3 UPOZORNĚNÍ Mezi čerpadlo a sací, resp. výtlačné potrubí lze vřadit kompenzátory. 22 od 84 Magnochem

23 5 Instalace/montáž Instalace bez základu Obr. 8: Seřízení stavěcích prvků 1, 3 Pojistná matice 2 Stavěcí matice 4 Stavěcí prvek Podklad má potřebnou pevnost a potřebné vlastnosti. 1. Nasaďte čerpadlový agregát na stavěcí prvky (4) a vyrovnejte pomocí vodováhy (u hřídele/výtlačného hrdla). 2. V případě potřeby jej výškově vyrovnejte tak, že nejprve povolíte šrouby a pojistné matice (1, 3) na stavěcích prvcích (4). 3. Upravte nastavení stavěcí matice (2), až se případné výškové rozdíly vyrovnají. 4. Opět utáhněte pojistné matice (1, 3) na stavěcích prvcích (4) Potrubí Připojení potrubí NEBEZPEČÍ Překročení přípustného zatížení u hrdel čerpadla Ohrožení života unikajícím horkým, toxickým, leptavým nebo hořlavým čerpaným médiem na netěsných místech! Čerpadlo nepoužívejte jako pevný bod pro potrubí. Potrubí uchyťte těsně před čerpadlem a připojte bez pnutí. Dodržte přípustné síly a momenty u hrdel čerpadla. ( Kapitola Strana 25) Vhodnými opatřeními kompenzujte dilataci potrubí při vzestupu teplot. POZOR Nesprávné uzemnění při svářečských pracích na potrubí Zničení valivých ložisek (efekt pitting)! Při elektrosvářečských pracích nikdy nepoužívejte pro uzemnění čerpadlo nebo základní desku. Zabraňte průtoku proudu valivými ložisky. UPOZORNĚNÍ Podle druhu zařízení a čerpadla lze doporučit montáž blokování zpětného toku a uzavíracích mechanismů. Ty se ale musí namontovat tak, aby nebránily vypouštění nebo demontáži čerpadla. Magnochem 23 od 84

24 5 Instalace/montáž Sací/přívodní potrubí k čerpadlu je v sacím režimu položeno jako stoupající, v přiváděcím režimu jako klesající. Je k dispozici zklidňovací úsek před sací přírubou v délce minimálně dvojnásobku průměru sací příruby. Hodnoty jmenovité světlosti potrubí musí odpovídat minimálně světlosti přípojek čerpadla. Aby se zabránilo zvýšeným ztrátám tlaku, jsou přechodky na větší jmenovitou světlost provedeny s úhlem rozšíření cca 8. Potrubí jsou uchycena těsně před čerpadlem a připojena bez pnutí. POZOR Návary, okuje a další znečištění v potrubích Poškození čerpadla! Odstraňte nečistoty z potrubí. V případě potřeby použijte filtr. Řiďte se údaji v kapitole ( Kapitola Strana 46). 1. Nádrže, potrubí a přípojky důkladně vyčistěte, propláchněte a profoukněte (především u nových zařízení). 2. Před montáží do potrubí odstraňte kryty přírub na sacím a výtlačném hrdle čerpadla. 3. Zkontrolujte, zda nejsou uvnitř čerpadla cizí předměty a případně je odstraňte. 4. V případě potřeby použijte v potrubí filtr (viz obrázek: Filtr v potrubí). 1 Obr. 9: Filtr v potrubí 2 1 Diferenční manometr 2 Filtr UPOZORNĚNÍ Použijte filtr s vloženým pletivem s oky 0,5 mm x 0,25 mm (velikost ok x průměr drátu) z materiálu odolného proti korozi. Použijte filtr s trojnásobným průřezem potrubí. Osvědčily se filtry kloboučkového tvaru. 5. Spojte hrdla čerpadla s potrubím. POZOR Agresivní promývací prostředky a činidla Poškození čerpadla! Přizpůsobte druh a dobu čisticího provozu s promývacími prostředky a činidly použitým materiálům tělesa a těsnění. 24 od 84 Magnochem

25 5 Instalace/montáž Přípustné síly a momenty u hrdel čerpadla [+] F y F y Přípustné výsledné síly se stanovují vždy podle následujících vzorců: F z F z M y M z F x F x M x F y F z F x Tabulka 8: Síly a momenty na hrdlech čerpadla Síly a momenty na hrdlech čerpadla Údaje pro síly a momenty platí pouze pro statická zatížení potrubí. Při překročení je nutná dodatečná zkouška. Pokud je nutná výpočetní zkouška pevnosti, jsou hodnoty pouze na vyžádání. Údaje platí pro instalaci se zcela zalitou základovou deskou přišroubovanou k tuhému, rovnému základu. Konstrukční velikosti Sací hrdlo [N] Výtlačné hrdlo [N] Sací hrdlo [Nm] Výtlačné hrdlo [Nm] F x F y F z F výsl F x F ytah + F ytlak F z F výsl M x M y M z M x M y M z Magnochem 25 od 84

26 5 Instalace/montáž Konstrukční velikosti Sací hrdlo [N] Výtlačné hrdlo [N] Sací hrdlo [Nm] Výtlačné hrdlo [Nm] F x F y F z F výsl F x F ytah + F ytlak F z F výsl M x M y M z M x M y M z Korekční hodnoty v závislosti na materiálu a teplotě (viz následující diagram) Korekční faktor 1,00 0,95 0,90 0,85 0,80 0,75 0,70 0,65 0,60 0,55 JL1040 GP240GH+N JS , C Obr. 10: Diagram korekce teploty Přídavné přípojky NEBEZPEČÍ Vznik výbušné atmosféry míšením neslučitelných kapalin v pomocném potrubí Hrozí popálení! Nebezpečí výbuchu! Dbejte na snášenlivost čerpaného média s uzavírací/bariérovou (Quench) kapalinou. VÝSTRAHA Nepoužité nebo chybně použité pomocné přípojky (např. pro uzavírací kapalinu, proplachovací kapalinu, atd.) Nebezpečí úrazu unikajícím čerpaným médiem! Hrozí popálení! Porucha funkce čerpadla! Respektujte počet, rozměry a polohu přídavných přípojek v plánu instalace a schématu potrubí a rovněž označení na čerpadle, pokud je použito. Použijte stanovené přídavné přípojky. 26 od 84 Magnochem

27 5 Instalace/montáž 5.5 Vestavba / izolace VÝSTRAHA Spirálové těleso a víko tělesa/tlakové víko přebírají teplotu čerpaného média. Hrozí popálení! Izolujte spirálové těleso. Namontujte ochranná zařízení. POZOR Akumulace tepla v ložiskovém kozlíku Poškození ložiska! Ložiskové kozlíky se nesmí izolovat. Teplota ložisek nesmí přesáhnout 90 C (měřeno vně na ložiskovém kozlíku) Obr. 11: Přípustný rozsah izolace 102 Spirálové těleso 161 Víko tělesa 344 Lucerna ložiskového kozlíku 330 Ložiskový kozlík Přípustný rozsah izolace 4) UPOZORNĚNÍ Na lucernu ložiskového kozlíku 344 lze připojit monitorovací systémy. Při izolaci lucerny ložiskového kozlíku dejte pozor na to, aby připojení a indikace snímačů zůstaly přístupné. Navíc respektujte údaje výrobce snímačů ohledně přípustné teploty okolí. 5.6 Kontrola vyrovnání spojky NEBEZPEČÍ Nepřípustné teploty ve spojce nebo ložisku v důsledku nesprávného vyrovnání spojky Nebezpečí výbuchu! Hrozí popálení! Vždy zajistěte správné vyrovnání spojky. 4) Označuje konstrukční díly, které mohou být izolovány, neposkytuje však žádnou informaci o druhu, ani provedení izolace. Magnochem 27 od 84

28 5 Instalace/montáž POZOR Přesazení hřídele čerpadla a motoru Poškození čerpadla, motoru a spojky! Kontrolu spojky proveďte vždy po instalaci čerpadla a po připojení potrubí. Kontrolu spojky proveďte i u čerpadlových agregátů, které byly dodány na společné základní desce. a) 1 b) 1 A B A B A B A B Obr. 12: Kontrola vyrovnání spojky: a) Spojka, b) Spojka s mezikusem 1 Pravítko 2 Měrka Ochranný kryt spojky a případně pochůzné rámy pro ochranný kryt spojky jsou demontované. 1. Uvolněte opěrnou patku a utáhněte ji bez pnutí. 2. Přiložte axiálně pravítko nad obě poloviny spojky. 3. Nechte pravítko přiložené a rukou protočte spojku. Spojka je správně vyrovnaná, pokud je při rotaci vzdálenost A), resp. B) k příslušné hřídeli všude stejná. Radiální i axiální odchylka obou polovin spojky může činit 0,1 mm jak v klidovém stavu, tak při provozní teplotě a vytvořeném přívodním tlaku. 4. Průběžně kontrolujte odstup (rozměr viz plán instalace) mezi polovinami spojky. Spojka je správně vyrovnaná, pokud je při rotaci vzdálenost mezi oběma polovinami spojky stejná. Radiální i axiální odchylka obou polovin spojky může činit 0,1 mm jak v klidovém stavu, tak při provozní teplotě a vytvořeném přívodním tlaku. 5. Při správném vyrovnání namontujte zpět ochranný kryt spojky a případně pochůzné rámy pro ochranný kryt spojky. 5.7 Vyrovnání čerpadla a motoru Po instalaci čerpadlového agregátu a připojení potrubí zkontrolujte vyrovnání spojky a v případě potřeba čerpadlový agregát (u motoru) dodatečně vyrovnejte. 28 od 84 Magnochem

29 5 Instalace/montáž Motory se stavěcím šroubem Obr. 13: Motor se stavěcím šroubem 1 Šroub se šestihrannou hlavou 2 Stavěcí šroub 3 Pojistná matice Odstraňte ochranný kryt spojky a příp. pochůzné rámy pro ochranný kryt spojky jsou demontované. 1. Zkontrolujte vyrovnání spojky. 2. Povolte šrouby se šestihrannou hlavou (1) na motoru a pojistné matice (3) na základové desce. 3. Seřiďte stavěcí šrouby (2) rukou nebo plochým klíčem, dokud nebude vyrovnání spojky správné a všechny patky motoru nebudou plně přiléhat. 4. Šrouby se šestihrannou hlavou (1) na motoru a pojistné matice (3) na základové desce opět utáhněte. 5. Zkontrolujte funkci spojky/hřídele. Spojku/hřídel musí být možné snadno protočit rukou. VÝSTRAHA Odkrytá rotující spojka Nebezpečí poranění rotujícími hřídelemi! Čerpací agregát provozujte pouze s ochranným krytem spojky. Pokud tento ochranný kryt spojky není na výslovné přání objednavatele firmou KSB dodán, musí jej opatřit provozovatel. Při výběru ochranného krytu spojky dodržte příslušné směrnice. NEBEZPEČÍ Nebezpečí vznícení jiskrou způsobenou třením Nebezpečí výbuchu! Materiál ochranného krytu spojky zvolte tak, aby při mechanickém kontaktu nedocházelo k úletu jisker (viz DIN EN ). 6. Namontujte zpět ochranný kryt spojky a případně pochůzný rám pro ochranný kryt spojky. 7. Zkontrolujte vzdálenost spojky a ochranného krytu spojky. Spojka a ochranný kryt spojky se nesmí dotýkat Motory bez stavěcího šroubu Rozdílné výšky osy čerpadla a motoru se vyrovnávají podkládacími plechy. Magnochem 29 od 84

30 5 Instalace/montáž Obr. 14: Čerpadlový agregát s podkládacím plechem 1 Podkládací plech 1 Odstraňte ochranný kryt spojky a příp. pochůzné rámy pro ochranný kryt spojky jsou demontované. 1. Zkontrolujte vyrovnání spojky. 2. Povolte šrouby se šestihrannou hlavou na motoru. 3. Pod patky motoru vkládejte podkládací plechy, dokud nebude výškový rozdíl os vyrovnán. 4. Šrouby se šestihrannou hlavou opět dotáhněte. 5. Zkontrolujte funkci spojky/hřídele. Spojku/hřídel musí být možné snadno protočit rukou. VÝSTRAHA Odkrytá rotující spojka Nebezpečí poranění rotujícími hřídelemi! Čerpací agregát provozujte pouze s ochranným krytem spojky. Pokud tento ochranný kryt spojky není na výslovné přání objednavatele firmou KSB dodán, musí jej opatřit provozovatel. Při výběru ochranného krytu spojky dodržte příslušné směrnice. NEBEZPEČÍ Nebezpečí vznícení jiskrou způsobenou třením Nebezpečí výbuchu! Materiál ochranného krytu spojky zvolte tak, aby při mechanickém kontaktu nedocházelo k úletu jisker (viz DIN EN ). 6. Odstraňte ochranný kryt spojky a příp. pochůzné rámy pro ochranný kryt spojky. 7. Zkontrolujte vzdálenost spojky a ochranného krytu spojky. Spojka a ochranný kryt spojky se nesmí dotýkat. 5.8 Elektrické připojení NEBEZPEČÍ Nesprávná elektroinstalace Nebezpečí výbuchu! Pro elektroinstalaci rovněž dodržte normu IEC Motory s ochranou proti výbuchu vždy připojujte přes motorový jistič. NEBEZPEČÍ Práce na čerpacím agregátu prováděné nekvalifikovaným personálem Nebezpečí smrtelného úrazu elektrickým proudem! Elektrické připojení nechte provést pouze kvalifikovaného elektrikáře. Dodržujte předpisy IEC a při ochraně proti výbuchu EN od 84 Magnochem

31 5 Instalace/montáž VÝSTRAHA Nesprávná síťová přípojka Poškození elektrické sítě, zkrat! Tabulka 9: Pomůcka při výběru vhodného zapojení Údaj v datovém listu Dimenzování magnetické spojky platí pouze pro přímé zapojení Dimenzování magnetické spojky platí pro přímý rozběh zapojení a rozběh hvězda-trojúhelník = vhodné, = nevhodné Dodržte technické podmínky připojení místního dodavatele energie. Přímý rozběh Rozběh hvězdatrojúhelník Druh rozběhu Rozběh s měničem frekvence Rozběh s měkkým spuštěním 1. Porovnejte používané síťové napětí s údaji na typovém štítku motoru. POZOR Použití spouštění hvězda-trojúhelník při dimenzování magnetické spojky pouze pro přímé zapojení Poškození čerpadla/čerpacího agregátu! Respektujte a dodržujte údaje v datovém listu. 2. Zvolte vhodné zapojení (viz tabulka: Pomůcka při výběru vhodného zapojení). UPOZORNĚNÍ Doporučuje se montáž ochranného zařízení motoru Nastavení časových relé POZOR Příliš dlouhé doby přepínání u trojfázových motorů s rozběhem hvězda/trojúhelník Poškození čerpadla/čerpacího agregátu! Doby přepnutí mezi hvězdou a trojúhelníkem udržujte co nejkratší. Tabulka 10: Nastavení časového relé při přepínání hvězda-trojúhelník Výkon motoru Nastavovaná doba Y 30 kw < 3 s > 30 kw < 5 s Uzemnění NEBEZPEČÍ Statický náboj Nebezpečí výbuchu! Poškození čerpacího agregátu! Připojte vodič pro vyrovnání potenciálu ke stanovené přípojce uzemnění. Zajistěte potenciální vyrovnání čerpacího agregátu vzhledem k základu. Magnochem 31 od 84

32 5 Instalace/montáž Připojení motoru UPOZORNĚNÍ Směr otáčení trojfázových motorů je dle IEC nastaven zásadně na pravotočivý chod (při pohledu na konec hřídele motoru). Směr otáčení čerpadla odpovídá šipce naznačující směr otáčení na čerpadle. 1. Směr otáčení motoru nastavte na směr otáčení čerpadla. 2. Řiďte se dokumentací výrobce motoru. 5.9 Kontrola směru otáčení NEBEZPEČÍ Zvýšení teploty kvůli kontaktu rotujících a nepohyblivých dílů Nebezpečí výbuchu! Poškození čerpadlového agregátu! Nikdy nezkoušejte směr otáčení se suchým čerpadlem. Při kontrole směru otáčení čerpadlo odpojte. VÝSTRAHA Ruce v tělese čerpadla Poranění, poškození čerpadla! Nikdy nevkládejte ruce ani žádné předměty do čerpadla, dokud není elektrické napájení čerpadla odpojeno a zajištěno proti opětovnému zapnutí. POZOR Nesprávný směr otáčení pohonu a čerpadla Poškození čerpadla! Řiďte se šipkou naznačující směr otáčení čerpadla. Zkontrolujte směr otáčení, v případě potřeby zkontrolujte elektrické připojení a upravte směr otáčení. Správný směr otáčení motoru a čerpadla se shoduje se směrem otáčení hodinových ručiček (při pohledu ze strany pohonu). 1. Zapnutím a bezprostředně následujícím vypnutím nechte motor na chvíli rozběhnout a při tom si povšimněte směru otáčení motoru. 2. Zkontrolujte směr otáčení. Směr otáčení motoru se musí shodovat se šipkou naznačující směr otáčení na čerpadle. 3. Při nesprávném směru otáčení zkontrolujte elektrické připojení motoru a případně také rozvaděč. 32 od 84 Magnochem

33 6 Uvedení do provozu / odstavení z provozu 6 Uvedení do provozu / odstavení z provozu 6.1 Uvedení do provozu Podmínka pro uvedení do provozu Před uvedením čerpacího agregátu do provozu musí být zajištěny následující body: Čerpací agregát je elektricky zapojen podle předpisů se všemi ochrannými zařízeními. Čerpadlo je naplněno čerpaným médiem. ( Kapitola Strana 34) Je zkontrolován směr otáčení. ( Kapitola 5.9 Strana 32) Všechny pomocné přípojky jsou připojeny a funkční. Jsou zkontrolována maziva. Po delší odstávce čerpadla/čerpacího agregátu byla provedena opatření popsaná v kapitole( Kapitola 6.4 Strana 41) Plnění maziva VÝSTRAHA Mísení tuků a olejů Poškození ložiska! Ložiska mazaná tukem nikdy neplňte olejem. Ložiska mazaná tukem jsou již naplněna z výroby. Kvalita tuku( Kapitola Strana 49) Ložiska mazaná olejem Naplňte ložiskový kozlík mazacím olejem. Kvalita oleje viz( Kapitola Strana 48) Množství oleje viz ( Kapitola Strana 48) Regulátor stavu oleje naplňte mazacím olejem (pouze u ložisek mazaných olejem) Regulátor stavu oleje je namontován. POZOR Nedostatek mazacího oleje v zásobní nádrži regulátoru stavu oleje Poškození ložisek! Hladinu oleje pravidelně kontrolujte. Zásobní nádrž vždy zcela naplňte. Zásobní nádrž musí být vždy správně naplněna. Magnochem 33 od 84
