Návod k montáži a obsluze. Spínací přístroj pro automatické ovládání čerpadel. Typ SK 530. Technické změny vyhrazeny!

Transkript

1 Spínací přístroj pro automatické ovládání čerpadel Typ SK / 9202 Technické změny vyhrazeny!

2 PROHLÁŠENÍ O SHODĚ Podle Zákona 22/1997 Sb. č. W 40 SK / 98 PROHLÁŠENÍ O SHODĚ VYDÁVÁ: WILO Praha s.r.o. U Pekařky 7, Praha 8 IČO: JAKO VÝROBCE A DISTRIBUTOR VÝROBKU: Skupina: ovladací skříň Typ: SK Provedení: SK 529, SK 530, SK 531, SK 532, SK 533, SK 534, SK 535 POPIS A URČENÍ FUNKCE VÝROBKU: Ovládací skříň pro automatický provoz jednoho nebo dvou čerpadel.čsn PROHLAŠUJEME A POTVRZUJEME NA SVOU VÝLUČNOU ODPOVĚDNOST, ŽE: A) Uvedený výrobek je za podmínek obvyklého a v návodu k používání určeného použití bezpečný, a že byla přijata opatření, kterými je zabezpečena shoda všech výrobků tohoto typu uváděných na trh s technickou dokumentací, se základními požadavky nařízení vlády, která se na něj vztahují a s požadavky technických předpisů uvedených v části B. B) Vlastnosti tohoto výrobku splňují technické požadavky, které se na něj vztahují a které jsou uvedeny v nařízení vlády č.168/97 Sb., č.169/97 Sb. a č. 170/97 Sb. Uvedený výrobek odpovídá těmto harmonizovaným českým technickým normám : ČSN a příslušným požadavkům směrnice EHS(EU): IEC 364 V Praze dne Ing. Václav Zunt PROHLÁŠENÍ O ZPŮSOBU VYUŽITÍ prokurista NEBO NEZÁVADNÉM ZNEŠKODNĚNÍ OBALU A VÝROBKU JAKO ODPADU

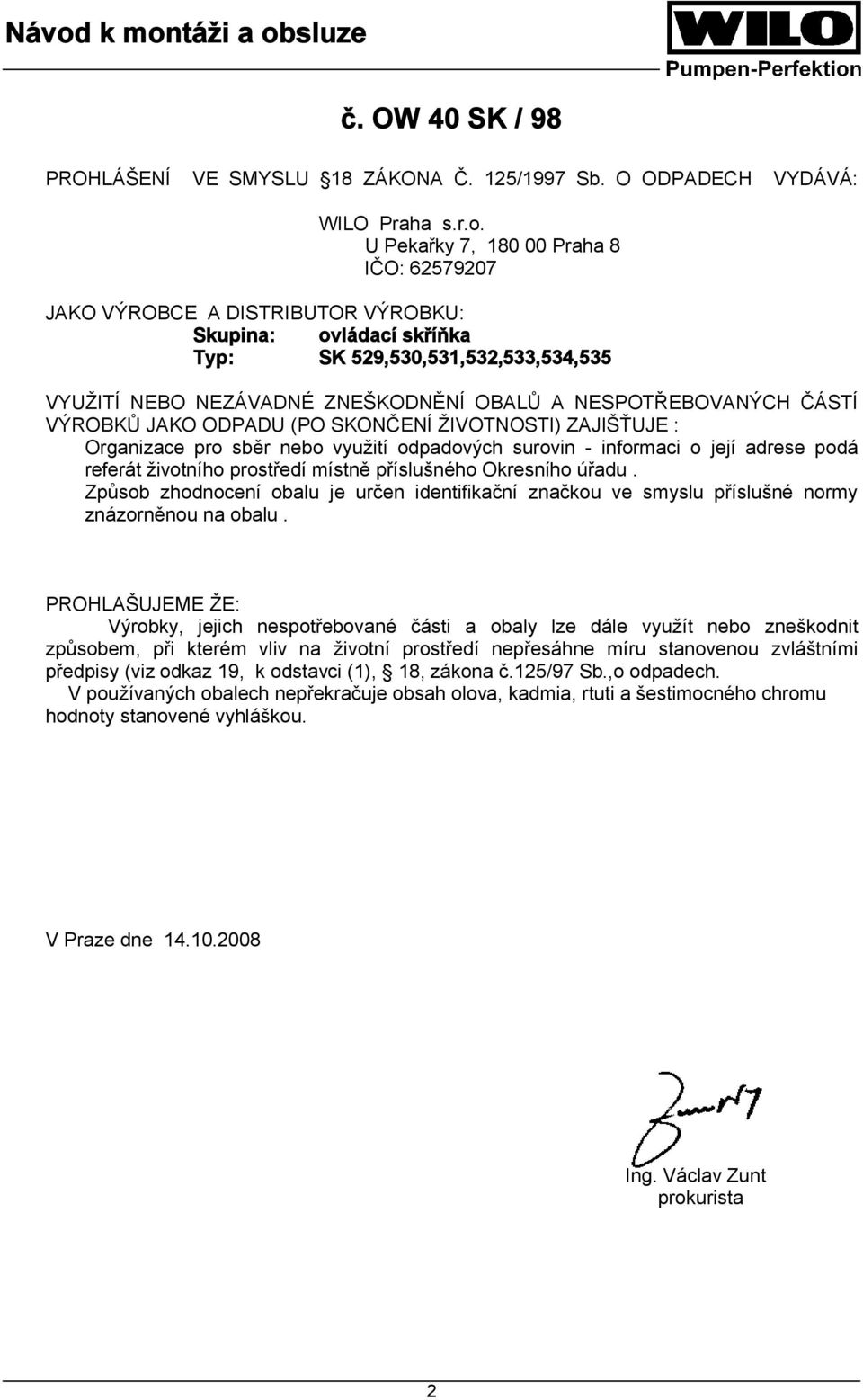

3 č. OW 40 SK / 98 PROHLÁŠENÍ VE SMYSLU 18 ZÁKONA Č. 125/1997 Sb. O ODPADECH VYDÁVÁ: WILO Praha s.r.o. U Pekařky 7, Praha 8 IČO: JAKO VÝROBCE A DISTRIBUTOR VÝROBKU: Skupina: ovládací skříňka Typ: SK 529,530,531,532,533,534,535 VYUŽITÍ NEBO NEZÁVADNÉ ZNEŠKODNĚNÍ OBALŮ A NESPOTŘEBOVANÝCH ČÁSTÍ VÝROBKŮ JAKO ODPADU (PO SKONČENÍ ŽIVOTNOSTI) ZAJIŠŤUJE : Organizace pro sběr nebo využití odpadových surovin - informaci o její adrese podá referát životního prostředí místně příslušného Okresního úřadu. Způsob zhodnocení obalu je určen identifikační značkou ve smyslu příslušné normy znázorněnou na obalu. PROHLAŠUJEME ŽE: Výrobky, jejich nespotřebované části a obaly lze dále využít nebo zneškodnit způsobem, při kterém vliv na životní prostředí nepřesáhne míru stanovenou zvláštními předpisy (viz odkaz 19, k odstavci (1), 18, zákona č.125/97 Sb.,o odpadech. V používaných obalech nepřekračuje obsah olova, kadmia, rtuti a šestimocného chromu hodnoty stanovené vyhláškou. V Praze dne Ing. Václav Zunt prokurista 2

4 Obsah 1 Všeobecné informace 1.1 Použití 1.2 Údaje o výrobku 2 Bezpečnostní pokyny 2.1 Označování upozornění v návodu 2.2 Kvalifikace personálu 2.3 Nebezpečí při nedodržování bezpečnostních pokynů 2.4 Bezpečnostní pokyny pro provozovatele 2.5 Bezpečnostní pokyny pro inspekční a montážní práce 2.6 Svévolná přestavba a výroba náhradních dílů 2.7 Nepřípustné způsoby provozování 3 Přeprava a skladování 4 Popis výrobku a příslušenství 4.1 Popis spínacího přístroje Snímače 4.2 Obsluha spínacího přístroje 4.3 Rozsah dodávky 5 Instalace/montáž 5.1 Montáž 5.2 Elektrické připojení 6 Uvádění do provozu 6.1 Spínací přístroj 6.2 Čerpadlo 7 Údržba 8 Poruchy, jejich příčiny a odstraňování 8.1 Na ponorném čerpadle 8.2 Na spínacím přístroji Zařazení produktů WILO SALMSON AG podle STANDARDNÍ KLASIFIKACE PRODUKCE (SKP) Kod CPC HC/CN JK Odstředivá čerpadla Spínací a regul. přístroje Náhradní díly čerpadel Servis čerpadel

5 1 Všeobecné informace 1.1 Použití Spínací přístroj pro automatické ovládání dvou ponorných čerpadel, která lze při použití dvou plovákových spínačů provozovat v provozním režimu hlavní/špičkové. 1.2 Údaje o výrobku Technické parametry: Provozní napětí: 230 V, 400 V Řídicí napětí: 24 V DC Kmitočet: 50 Hz Max. připojený výkon: 2 x 3 kw Tepelný výkon: max. 20 W Druh krytí: IP 41 Max. okolní teplota: 40 C 2 Bezpečnostní pokyny Tento návod k obsluze obsahuje základní pokyny, které je třeba dodržovat při instalaci i při provozu. Proto je nutné, aby se montér i příslušný obsluhovatel bezpodmínečně seznámili s tímto návodem ještě před montáží a uvedením do provozu. Je třeba dodržovat nejen všeobecné bezpečnostní pokyny, uvedené v této kapitole, ale i ty, které jsou jako speciální uvedeny v dalších kapitolách. 2.1 Označování upozornění v návodu Bezpečnostní pokyny, obsažené v tomto návodu, jejichž nedodržení může způsobit ohrožení osob, jsou při varování před elektrickým napětím označeny symbolem U bezpečnostních pokynů, jejichž nerespektování může vyvolat ohrožení zařízení a jeho funkci, je vloženo slovo POZOR! 2.2 Kvalifikace personálu Montážní personál musí mít pro tyto práce příslušnou kvalifikaci. 2.3 Nebezpečí při nedodržování bezpečnostních pokynů Nedodržování bezpečnostních pokynů může mít za následek ohrožení osob i zařízení. Nedodržení bezpečnostních pokynů může vést ke ztrátě jakýchkoli nároků na náhradu škody. Konkrétně může mít jejich nedodržení za následek tato nebezpečí: - selhání důležitých funkcí čerpadla/zařízení, - ohrožení osob elektrickými nebo mechanickými vlivy, 4

6 2.4 Bezpečnostní pokyny pro provozovatele Je třeba dodržovat platné předpisy pro ochranu a bezpečnost při práci. Je třeba vyloučit ohrožení elektrickou energií. Dodržujte platné předpisy. 2.5 Bezpečnostní pokyny pro inspekční a montážní práce Provozovatel se musí postarat o to, aby veškeré inspekční i montážní práce prováděl autorizovaný a kvalifikovaný odborný personál, který získal dostatečné informace podrobným studiem tohoto návodu k obsluze. Práce se zásadně smějí provádět pouze na odstaveném zařízení. 2.6 Svévolná přestavba a výroba náhradních dílů Úpravy na čerpadle/zařízení jsou dovoleny pouze po dohodě s výrobcem. Originální náhradní díly a výrobcem autorizované příslušenství slouží k zajištění potřebné bezpečnosti. Používání jiných součástí může způsobit zánik ručení za následky z toho vzešlé. 2.7 Nepřípustné způsoby provozování Bezpečnost provozu dodaného zařízení je zaručena pouze při přiměřeném používání v souladu s kapitolou 1 tohoto návodu. Mezní hodnoty, uvedené v katalogovém listě, se v žádném případě nesmějí překračovat. 3 Přeprava a skladování POZOR! Přístroj se musí chránit před vlhkostí. Přístroj se nesmí vystavovat teplotám pod - 10 C a nad + 50 C. 4 Popis výrobku a příslušenství 4.1 Popis spínacího přístroje (obr. 1) Ponorná čerpadla, ovládaná tímto přístrojem, mohou mít motory třífázové i jednofázové. Čerpadla se ovládají dvěma plovákovými spínači. Spínač 1 zapíná hlavní čerpadlo, spínač 2 k tomu připojuje druhé čerpadlo jako špičkové. Spínač 3 slouží pro výstražnou signalizaci při zaplavení Snímače Jako snímače se používají plovákové spínače WA Obsluha přístroje - Přepínač (obr. 1, poz. 1): = provoz čerpadla I s ručním ovládáním s obejitím regulační části v přístroji. = provoz čerpadla II s ručním ovládáním analogicky jako u čerpadla I. 0 Automatik = Vypnuto = Automatický chod čerpadel I i II, řízený snímači 5

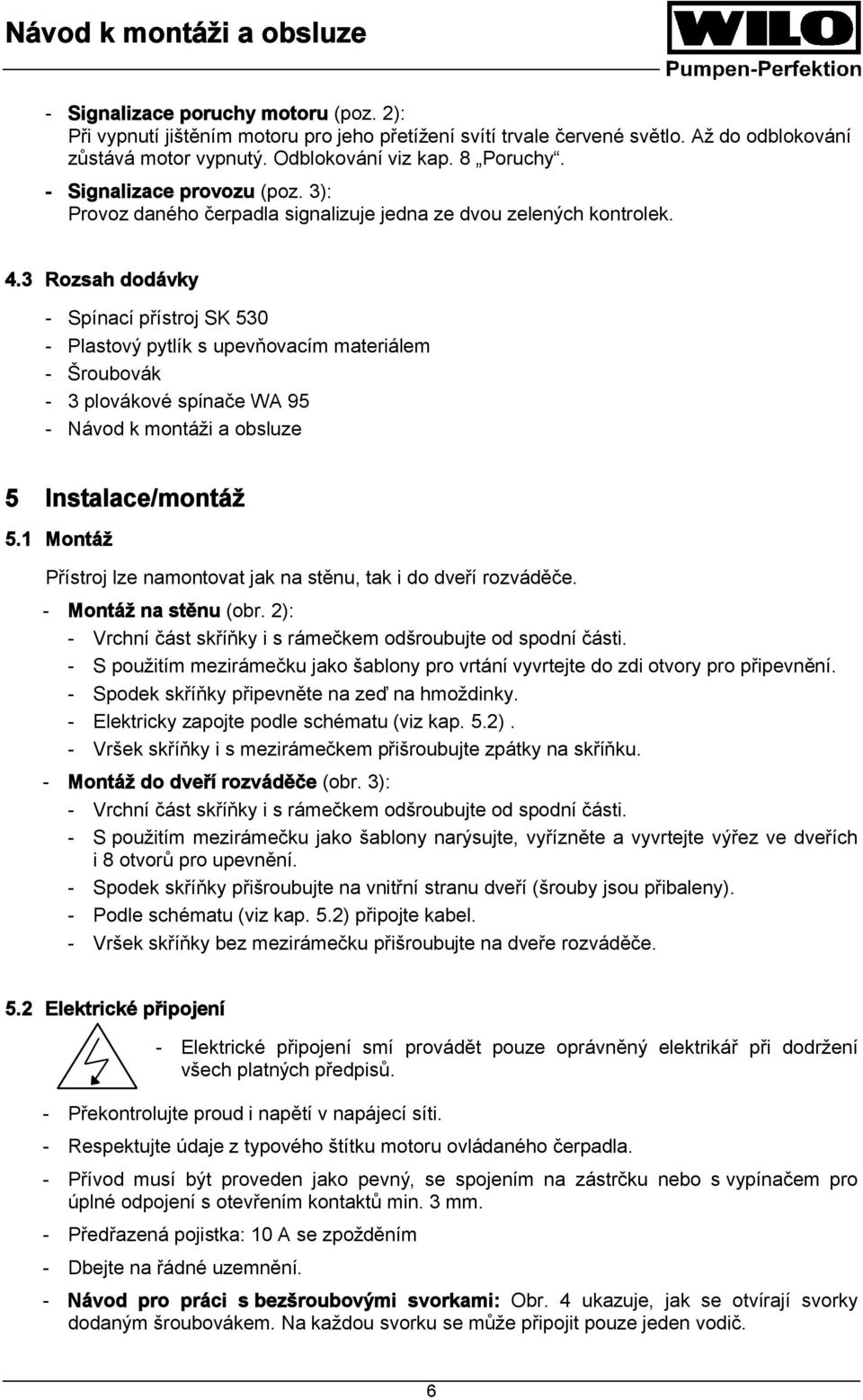

7 - Signalizace poruchy motoru (poz. 2): Při vypnutí jištěním motoru pro jeho přetížení svítí trvale červené světlo. Až do odblokování zůstává motor vypnutý. Odblokování viz kap. 8 Poruchy. - Signalizace provozu (poz. 3): Provoz daného čerpadla signalizuje jedna ze dvou zelených kontrolek. 4.3 Rozsah dodávky - Spínací přístroj SK Plastový pytlík s upevňovacím materiálem - Šroubovák - 3 plovákové spínače WA 95 - Návod k montáži a obsluze 5 Instalace/montáž 5.1 Montáž Přístroj lze namontovat jak na stěnu, tak i do dveří rozváděče. - Montáž na stěnu (obr. 2): - Vrchní část skříňky i s rámečkem odšroubujte od spodní části. - S použitím mezirámečku jako šablony pro vrtání vyvrtejte do zdi otvory pro připevnění. - Spodek skříňky připevněte na zeď na hmoždinky. - Elektricky zapojte podle schématu (viz kap. 5.2). - Vršek skříňky i s mezirámečkem přišroubujte zpátky na skříňku. - Montáž do dveří rozváděče (obr. 3): - Vrchní část skříňky i s rámečkem odšroubujte od spodní části. - S použitím mezirámečku jako šablony narýsujte, vyřízněte a vyvrtejte výřez ve dveřích i 8 otvorů pro upevnění. - Spodek skříňky přišroubujte na vnitřní stranu dveří (šrouby jsou přibaleny). - Podle schématu (viz kap. 5.2) připojte kabel. - Vršek skříňky bez mezirámečku přišroubujte na dveře rozváděče. 5.2 Elektrické připojení - Elektrické připojení smí provádět pouze oprávněný elektrikář při dodržení všech platných předpisů. - Překontrolujte proud i napětí v napájecí síti. - Respektujte údaje z typového štítku motoru ovládaného čerpadla. - Přívod musí být proveden jako pevný, se spojením na zástrčku nebo s vypínačem pro úplné odpojení s otevřením kontaktů min. 3 mm. - Předřazená pojistka: 10 A se zpožděním - Dbejte na řádné uzemnění. - Návod pro práci s bezšroubovými svorkami: Obr. 4 ukazuje, jak se otvírají svorky dodaným šroubovákem. Na každou svorku se může připojit pouze jeden vodič. 6

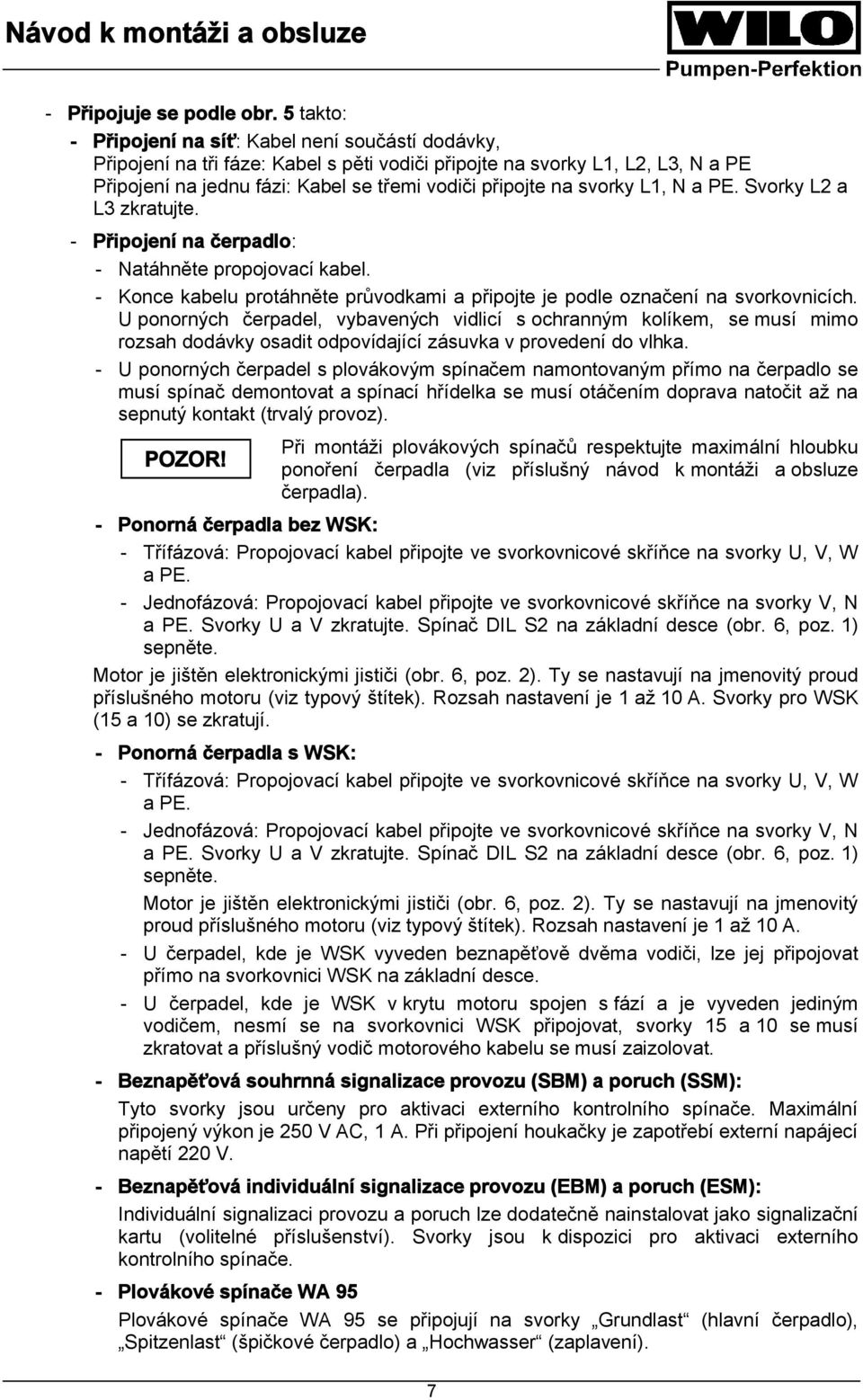

8 - Připojuje se podle obr. 5 takto: - Připojení na síť: Kabel není součástí dodávky, Připojení na tři fáze: Kabel s pěti vodiči připojte na svorky L1, L2, L3, N a PE Připojení na jednu fázi: Kabel se třemi vodiči připojte na svorky L1, N a PE. Svorky L2 a L3 zkratujte. - Připojení na čerpadlo: - Natáhněte propojovací kabel. - Konce kabelu protáhněte průvodkami a připojte je podle označení na svorkovnicích. U ponorných čerpadel, vybavených vidlicí s ochranným kolíkem, se musí mimo rozsah dodávky osadit odpovídající zásuvka v provedení do vlhka. - U ponorných čerpadel s plovákovým spínačem namontovaným přímo na čerpadlo se musí spínač demontovat a spínací hřídelka se musí otáčením doprava natočit až na sepnutý kontakt (trvalý provoz). POZOR! Při montáži plovákových spínačů respektujte maximální hloubku ponoření čerpadla (viz příslušný návod k montáži a obsluze čerpadla). - Ponorná čerpadla bez WSK: - Třífázová: Propojovací kabel připojte ve svorkovnicové skříňce na svorky U, V, W a PE. - Jednofázová: Propojovací kabel připojte ve svorkovnicové skříňce na svorky V, N a PE. Svorky U a V zkratujte. Spínač DIL S2 na základní desce (obr. 6, poz. 1) sepněte. Motor je jištěn elektronickými jističi (obr. 6, poz. 2). Ty se nastavují na jmenovitý proud příslušného motoru (viz typový štítek). Rozsah nastavení je 1 až 10 A. Svorky pro WSK (15 a 10) se zkratují. - Ponorná čerpadla s WSK: - Třífázová: Propojovací kabel připojte ve svorkovnicové skříňce na svorky U, V, W a PE. - Jednofázová: Propojovací kabel připojte ve svorkovnicové skříňce na svorky V, N a PE. Svorky U a V zkratujte. Spínač DIL S2 na základní desce (obr. 6, poz. 1) sepněte. Motor je jištěn elektronickými jističi (obr. 6, poz. 2). Ty se nastavují na jmenovitý proud příslušného motoru (viz typový štítek). Rozsah nastavení je 1 až 10 A. - U čerpadel, kde je WSK vyveden beznapěťově dvěma vodiči, lze jej připojovat přímo na svorkovnici WSK na základní desce. - U čerpadel, kde je WSK v krytu motoru spojen s fází a je vyveden jediným vodičem, nesmí se na svorkovnici WSK připojovat, svorky 15 a 10 se musí zkratovat a příslušný vodič motorového kabelu se musí zaizolovat. - Beznapěťová souhrnná signalizace provozu (SBM) a poruch (SSM): Tyto svorky jsou určeny pro aktivaci externího kontrolního spínače. Maximální připojený výkon je 250 V AC, 1 A. Při připojení houkačky je zapotřebí externí napájecí napětí 220 V. - Beznapěťová individuální signalizace provozu (EBM) a poruch (ESM): Individuální signalizaci provozu a poruch lze dodatečně nainstalovat jako signalizační kartu (volitelné příslušenství). Svorky jsou k dispozici pro aktivaci externího kontrolního spínače. - Plovákové spínače WA 95 Plovákové spínače WA 95 se připojují na svorky Grundlast (hlavní čerpadlo), Spitzenlast (špičkové čerpadlo) a Hochwasser (zaplavení). 7

9 6 Uvádění do provozu 6.1 Spínací přístroj Před prvním zapnutím se musí zkontrolovat správnost provedení elektrického rozvodu, který není součástí dodávky, a to zejména předepsané nulování a zemnění. - U třífázových motorů zkontrolujte smysl otáčení: Krátkým zapnutím (přepínač na Ručně ) ověřte, jestli smysl otáčení čerpadel souhlasí se šipkami na jejich skříních nebo typových štítcích. Je-li smysl nesprávný, zaměňte navzájem dvě fáze. - Funkci čerpadel prověřte s využitím popsaných možností a v rámci možností daného zařízení. 6.2 Čerpadlo Při montáži a obsluze čerpadla se řiďte jeho návodem. 7 Údržba Přístroj nevyžaduje žádnou údržbu. 8 Poruchy, jejich příčiny a odstraňování 8.1 Na ponorném čerpadle: viz návod k montáži a obsluze daného čerpadla. 8.2 Na spínacím přístroji: - Signalizovaná porucha, ohlášená trvalým světlem červené kontrolky: Komplexní ochrana vypnula motor. Ten zůstává vypnutý tak dlouho, dokud jej ručně neodblokujeme. Za tím účelem nastavte přepínač na 0 a na požadovaný provozní režim přepněte nejdříve po 25 s. Reset externím spínačem není možný. Jestliže ochrana motoru vypíná opakovaně, musí motor i čerpadlo elektricky i mechanicky překontrolovat odborná firma nebo servis WILO. Červená poruchová kontrolka signalizuje i výpadek fáze. Přístroj automaticky vypne a při obnovení dodávky zase automaticky zapne. Červená kontrolka svítí i při nastavení přepínače na 0. - Výpadek sítě: Při obnovení dodávky se automaticky obnoví poslední provozní stav. - Poruchy elektroniky: Ovládání i napájení (220 V) pro externí čidlo je jištěno skleněnou trubičkovou pojistkou 5x20 mm, 50 ma v přístroji. Při jiných poruchách přivolejte servis WILO. Pro zajištění dodávky lze mezitím čerpadlo provozovat nastavením přepínače na Ručně I nebo Ručně II. 8

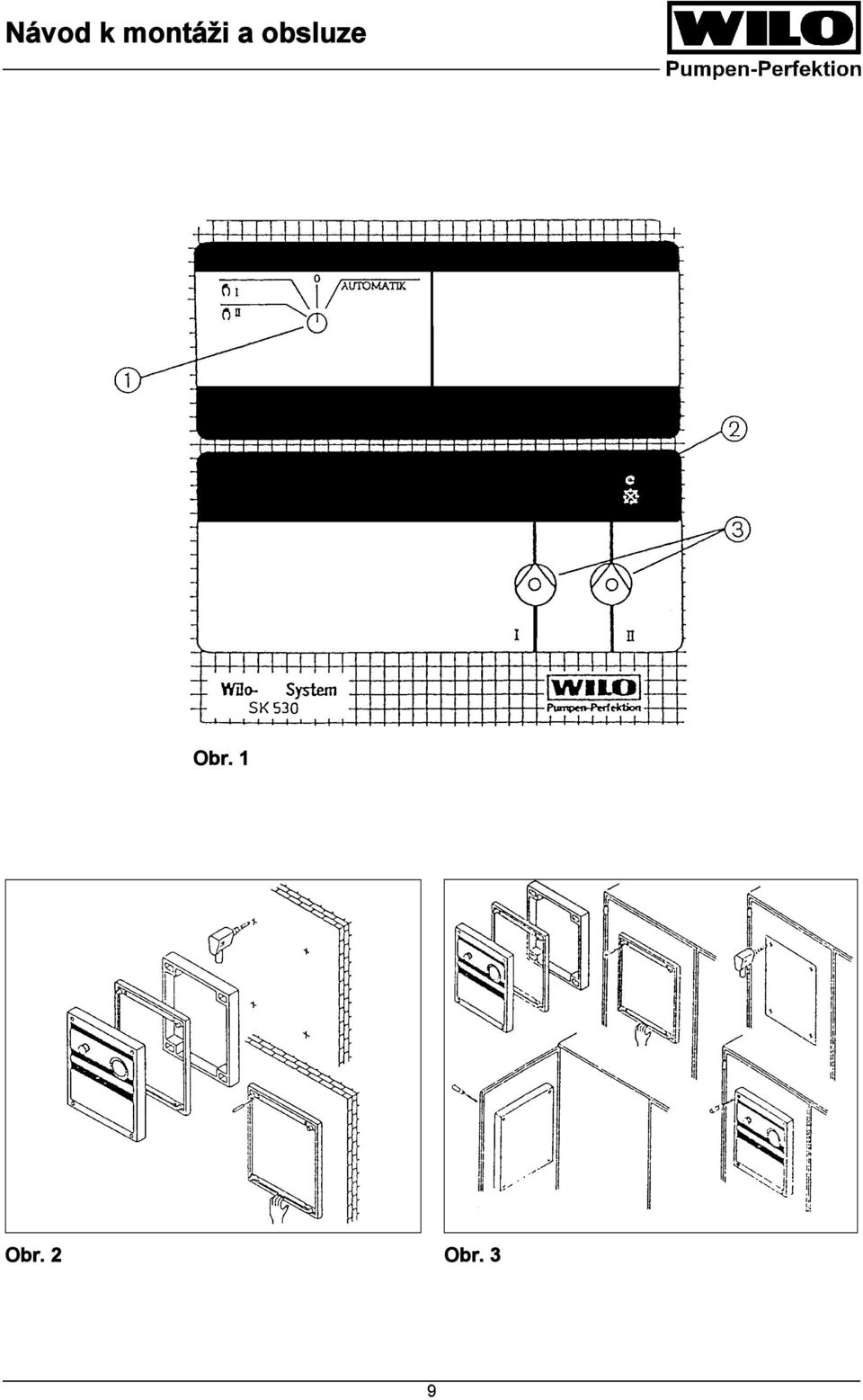

10 Obr. 1 Obr. 2 Obr. 3 9

11 Obr. 4 Obr. 6 Obr. 5 10

12 Záruční list Typ čerpadla :... (štítkový údaj) Výrobní číslo :... (štítkový údaj) - Tyto údaje doplní prodejce při prodeji - Datum prodeje :... Poskytovaná záruka při dodržení podmínek pro zabudování a provoz tak, jak jsou uvedeny v tomto dokladu výrobce : Záruka je poskytnuta na dobu...měsíců od data prodeje Název/razítko a podpis prodejce :... Mechanickou instalaci čerpadla provedla firma : dne : název/razítko a podpis Elektrickou instalaci čerpadla provedla firma : dne : název/razítko a podpis 11
