Multilux. Radiátorový ventil pro otopná tìlesa s dvoubodovým pøipojením

Transkript

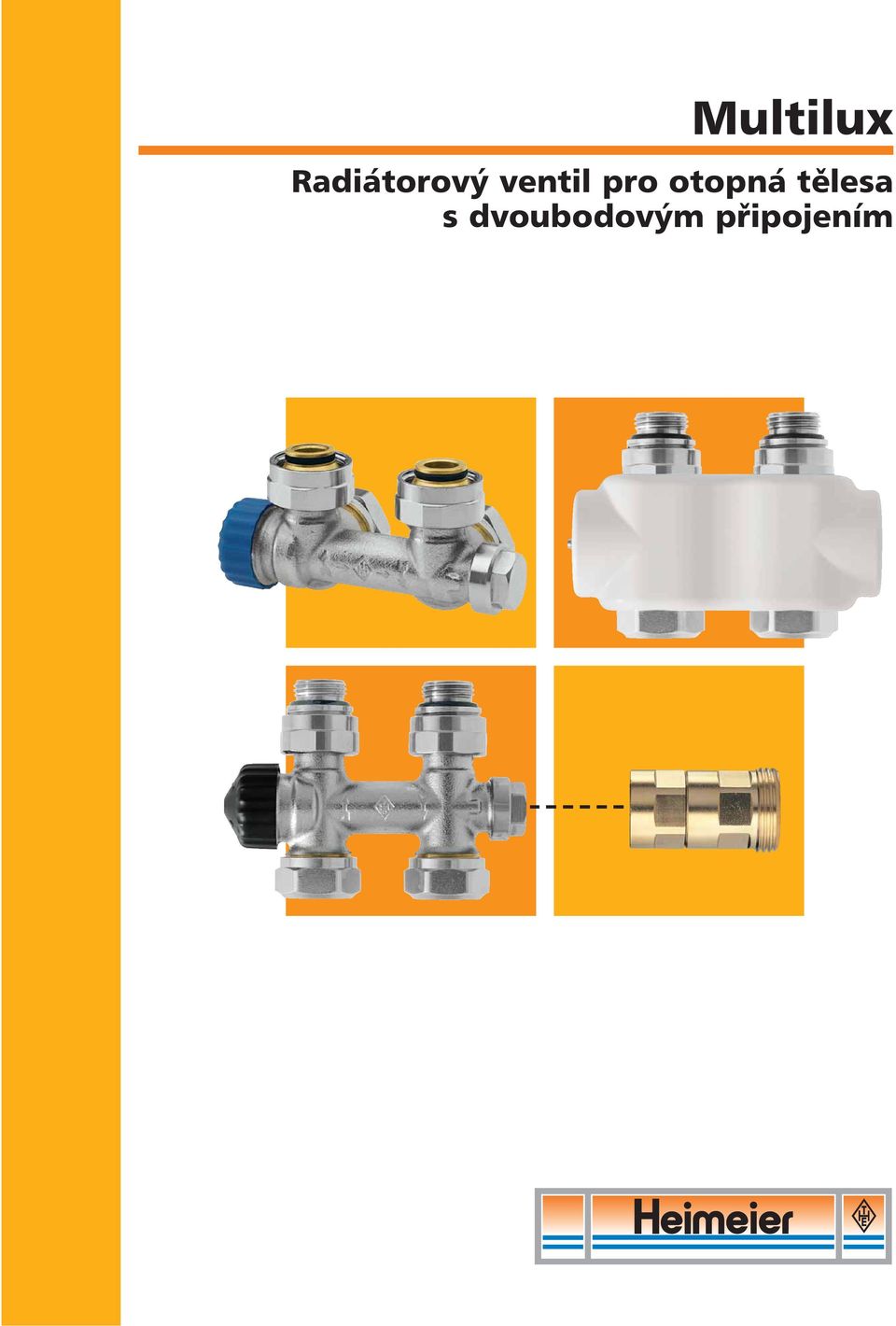

1 Radiátorový ventil pro otopná tìlesa s dvoubodovým pøipojením

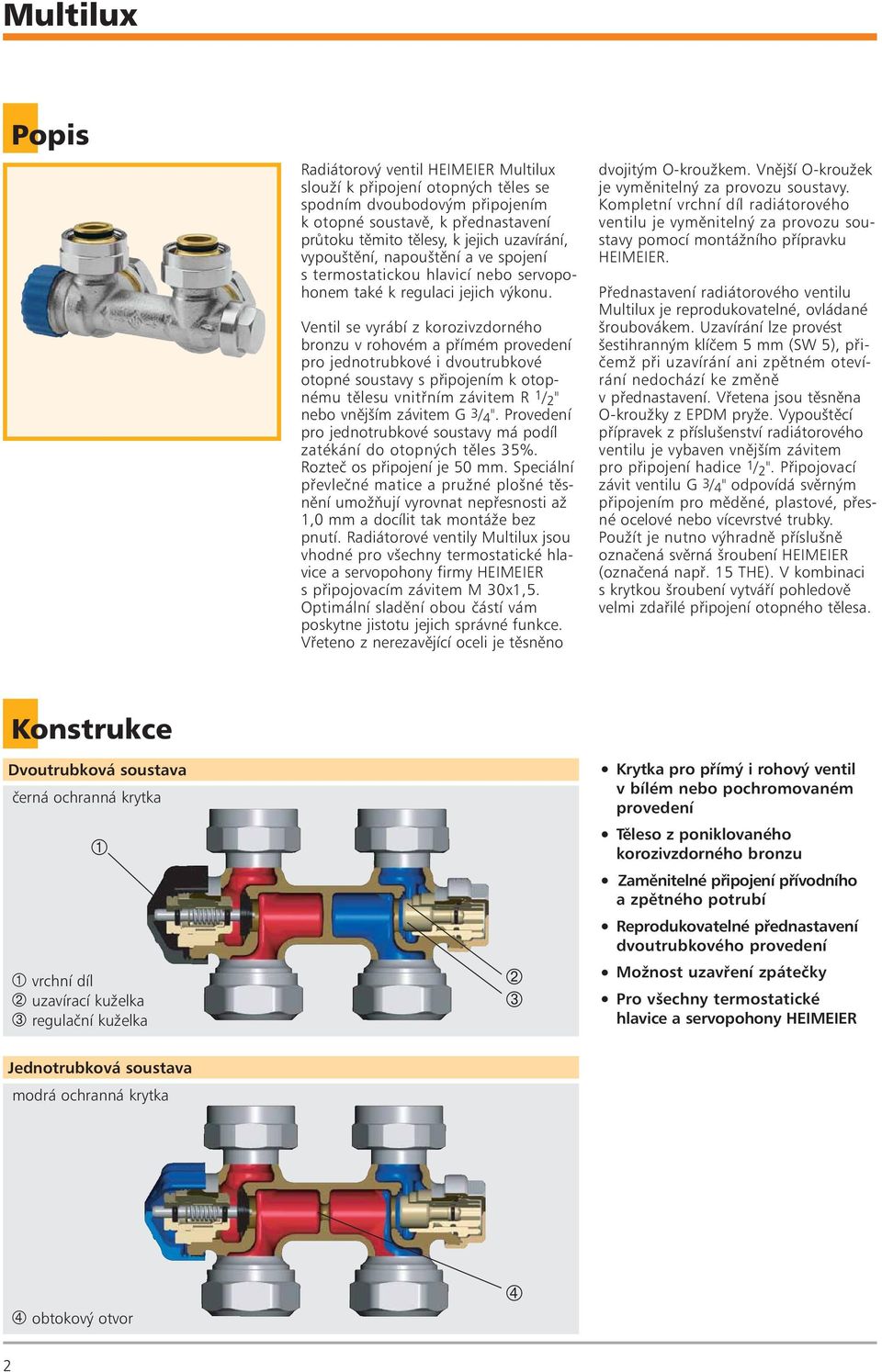

2 Popis Radiátorový ventil HEIMEIER Multilux slouží k pøipojení otopných tìles se spodním dvoubodovým pøipojením k otopné soustavì, k pøednastavení prùtoku tìmito tìlesy, k jejich uzavírání, vypouštìní, napouštìní a ve spojení s termostatickou hlavicí nebo servopohonem také k regulaci jejich výkonu. Ventil se vyrábí z korozivzdorného bronzu v rohovém a pøímém provedení pro jednotrubkové i dvoutrubkové otopné soustavy s pøipojením k otopnému tìlesu vnitøním závitem R 1/ 2 " nebo vnìjším závitem G 3/ 4 ". Provedení pro jednotrubkové soustavy má podíl zatékání do otopných tìles 35%. Rozteè os pøipojení je 50 mm. Speciální pøevleèné matice a pružné plošné tìsnìní umožòují vyrovnat nepøesnosti až 1,0 mm a docílit tak montáže bez pnutí. Radiátorové ventily Multilux jsou vhodné pro všechny termostatické hlavice a servopohony firmy HEIMEIER s pøipojovacím závitem M 30x1,5. Optimální sladìní obou èástí vám poskytne jistotu jejich správné funkce. Vøeteno z nerezavìjící oceli je tìsnìno dvojitým O-kroužkem. Vnìjší O-kroužek je vymìnitelný za provozu soustavy. Kompletní vrchní díl radiátorového ventilu je vymìnitelný za provozu soustavy pomocí montážního pøípravku HEIMEIER. Pøednastavení radiátorového ventilu Multilux je reprodukovatelné, ovládané šroubovákem. Uzavírání lze provést šestihranným klíèem 5 mm (SW 5), pøièemž pøi uzavírání ani zpìtném otevírání nedochází ke zmìnì v pøednastavení. Vøetena jsou tìsnìna O-kroužky z EPDM pryže. Vypouštìcí pøípravek z pøíslušenství radiátorového ventilu je vybaven vnìjším závitem pro pøipojení hadice 1/ 2 ". Pøipojovací závit ventilu G 3/ 4 " odpovídá svìrným pøipojením pro mìdìné, plastové, pøesné ocelové nebo vícevrstvé trubky. Použít je nutno výhradnì pøíslušnì oznaèená svìrná šroubení HEIMEIER (oznaèená napø. 15 THE). V kombinaci s krytkou šroubení vytváøí pohledovì velmi zdaøilé pøipojení otopného tìlesa. Konstrukce Dvoutrubková soustava èerná ochranná krytka À À vrchní díl Á uzavírací kuželka  regulaèní kuželka Á  Krytka pro pøímý i rohový ventil v bílém nebo pochromovaném provedení Tìleso z poniklovaného korozivzdorného bronzu Zamìnitelné pøipojení pøívodního a zpìtného potrubí Reprodukovatelné pøednastavení dvoutrubkového provedení Možnost uzavøení zpáteèky Pro všechny termostatické hlavice a servopohony HEIMEIER Jednotrubková soustava modrá ochranná krytka à obtokový otvor à 2

3 Použití Radiátorový ventil Multilux firmy HEIMEIER je urèen k pøipojení otopných tìles s dvoubodovým pøipojením, jako jsou napø. koupelnová otopná tìlesa, univerzální desková otopná tìlesa apod. s pøipojovacím vnitøním závitem Rp 1 / 2 " nebo vnìjším závitem G 3 / 4 ". Pøipojovací samotìsnicí vsuvky umožòují jednoduchou montáž k otopnému tìlesu. Dvoutrubkové provedení je vhodné pro otopné soustavy s nuceným obìhem a bìžným teplotním spádem. Regulaèní kuželka umožòuje nastavit požadovaný prùtok dle tepelného výkonu pøipojeného otopného tìlesa a zajiš uje tak základní vyvážení potrubní sítì. Pøednastavení ventilu je reprodukovatelné, tj. pøi manipulaci s ventilem se nemìní. Jednotrubkové provedení je urèeno pro klasické jednotrubkové soustavy. Souèinitel zatékání do otopného tìlesa je pevnì nastaven na 35%, obtokovým otvorem ve ventilu tedy protéká zbylých 65% teplonosné látky. Prùtok obtokem je zachován i pøi uzavøení ventilu termostatickou hlavicí. Radiátorový ventil Multilux umožòuje uzavírat pøívodní i zpìtné potrubí. Lze tak snadnìji odpojit otopné tìleso od otopné soustavy i za provozu. Pøipojení pøívodního a zpìtného potrubí je libovolnì zamìnitelné. Díky tomu není nutné potrubí køížit. Pøíklad použití Doporuèení Aby nedošlo k poškození teplovodní otopné soustavy a k tvorbì usazenin, musí být otopná soustava provozována dle ÈSN a kvalita teplonosné látky musí po celou dobu provozu odpovídat ÈSN a VDI U prùmyslových aplikací a v soustavách CZT je nutné dále dodržet požadavky VdTÜV 1466 /AGFW - 5 /15. Minerální oleje, obsažené v teplonosné látce (zejména pak maziva s obsahem minerálních olejù jakéhokoliv druhu), zpùsobují bobtnání a následné poškození tìsnìní z EPDM pryže. Proto nesmí být v teplonosné látce v žádném pøípadì obsaženy. Pøi použití mrazuvzdorných a antikorozních pøípravkù bez dusitanù na bázi etylenglykolu je tøeba èerpat pøíslušné údaje, zejména o koncentraci jednotlivých pøísad, z podkladù výrobce mrazuvzdorných a antikorozních pøísad. Radiátorové ventily Multilux jsou vhodné pro všechny termostatické hlavice a servopohony firmy HEIMEIER s pøipojovacím závitem M 30x1,5. Optimální sladìní obou èástí vám poskytne jistotu jejich správné funkce. Pøi použití servopohonù zejména jiných výrobcù je tøeba kontrolovat, aby jejich uzavírací síla byla pøizpùsobena vrchním dílùm radiátorových ventilù HEIMEIER (aby nedošlo k destrukci mìkkých èástí). 3

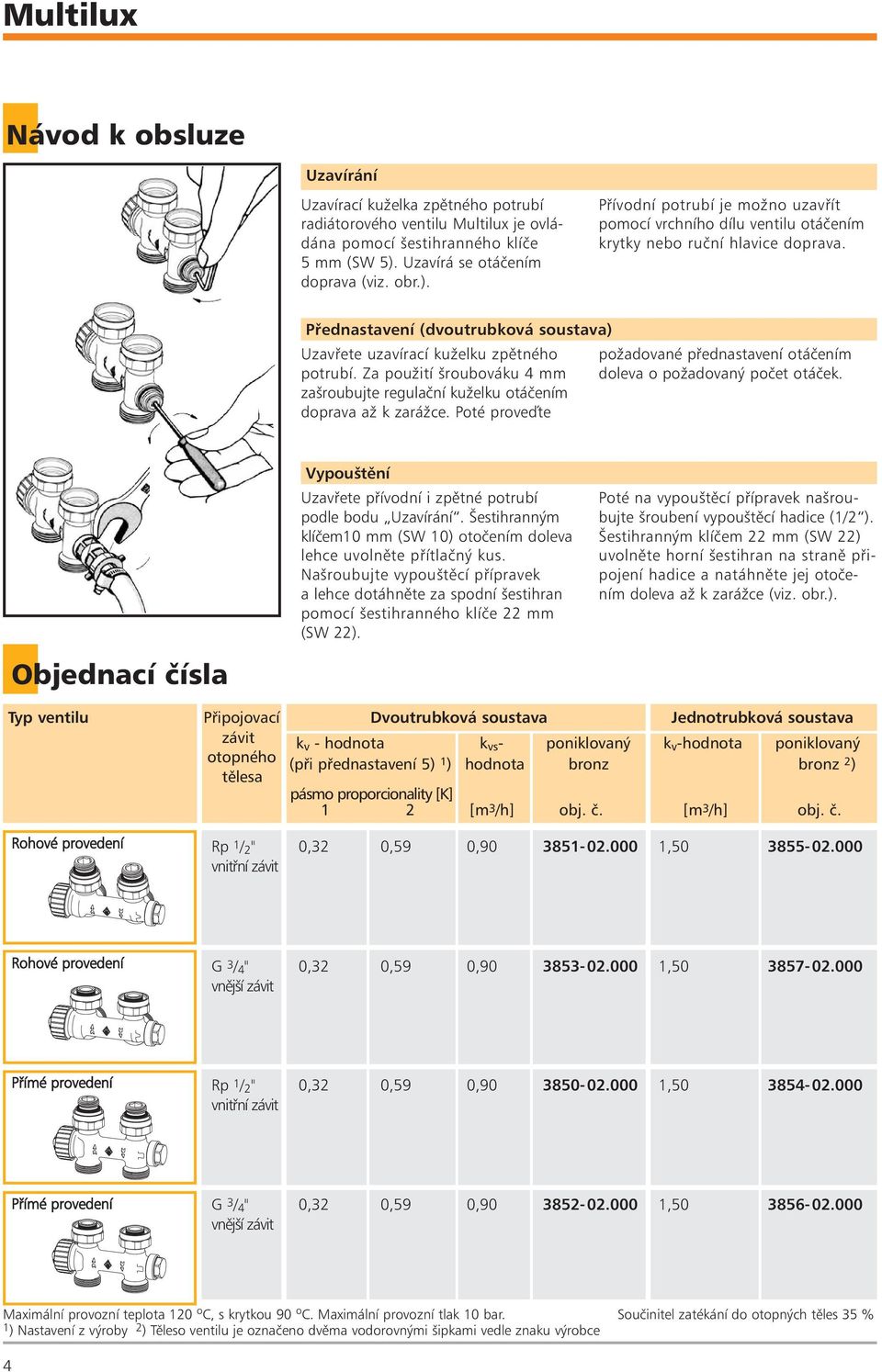

4 Návod k obsluze Uzavírání Uzavírací kuželka zpìtného potrubí radiátorového ventilu Multilux je ovládána pomocí šestihranného klíèe 5 mm (SW 5). Uzavírá se otáèením doprava (viz. obr.). Pøívodní potrubí je možno uzavøít pomocí vrchního dílu ventilu otáèením krytky nebo ruèní hlavice doprava. Pøednastavení (dvoutrubková soustava) Uzavøete uzavírací kuželku zpìtného potrubí. Za použití šroubováku 4 mm zašroubujte regulaèní kuželku otáèením doprava až k zarážce. Poté proveïte požadované pøednastavení otáèením doleva o požadovaný poèet otáèek. Vypouštìní Uzavøete pøívodní i zpìtné potrubí podle bodu Uzavírání. Šestihranným klíèem10 mm (SW 10) otoèením doleva lehce uvolnìte pøítlaèný kus. Našroubujte vypouštìcí pøípravek a lehce dotáhnìte za spodní šestihran pomocí šestihranného klíèe 22 mm (SW 22). Poté na vypouštìcí pøípravek našroubujte šroubení vypouštìcí hadice (1/2 ). Šestihranným klíèem 22 mm (SW 22) uvolnìte horní šestihran na stranì pøipojení hadice a natáhnìte jej otoèením doleva až k zarážce (viz. obr.). Objednací èísla Typ ventilu Pøipojovací Dvoutrubková soustava Jednotrubková soustava závit k v - hodnota k vs - poniklovaný k v -hodnota poniklovaný otopného (pøi pøednastavení 5) 1 ) hodnota bronz bronz 2 ) tìlesa pásmo proporcionality [K] 1 2 [m 3 /h] obj. è. [m 3 /h] obj. è. Rohové provedení Rp 1 / 2 " 0,32 0,59 0, , vnitøní závit Rohové provedení G 3 / 4 " 0,32 0,59 0, , vnìjší závit Pøímé provedení Rp 1 / 2 " 0,32 0,59 0, , vnitøní závit Pøímé provedení G 3 / 4 " 0,32 0,59 0, , vnìjší závit Maximální provozní teplota 120 o C, s krytkou 90 o C. Maximální provozní tlak 10 bar. Souèinitel zatékání do otopných tìles 35 % 1 ) Nastavení z výroby 2 ) Tìleso ventilu je oznaèeno dvìma vodorovnými šipkami vedle znaku výrobce 4

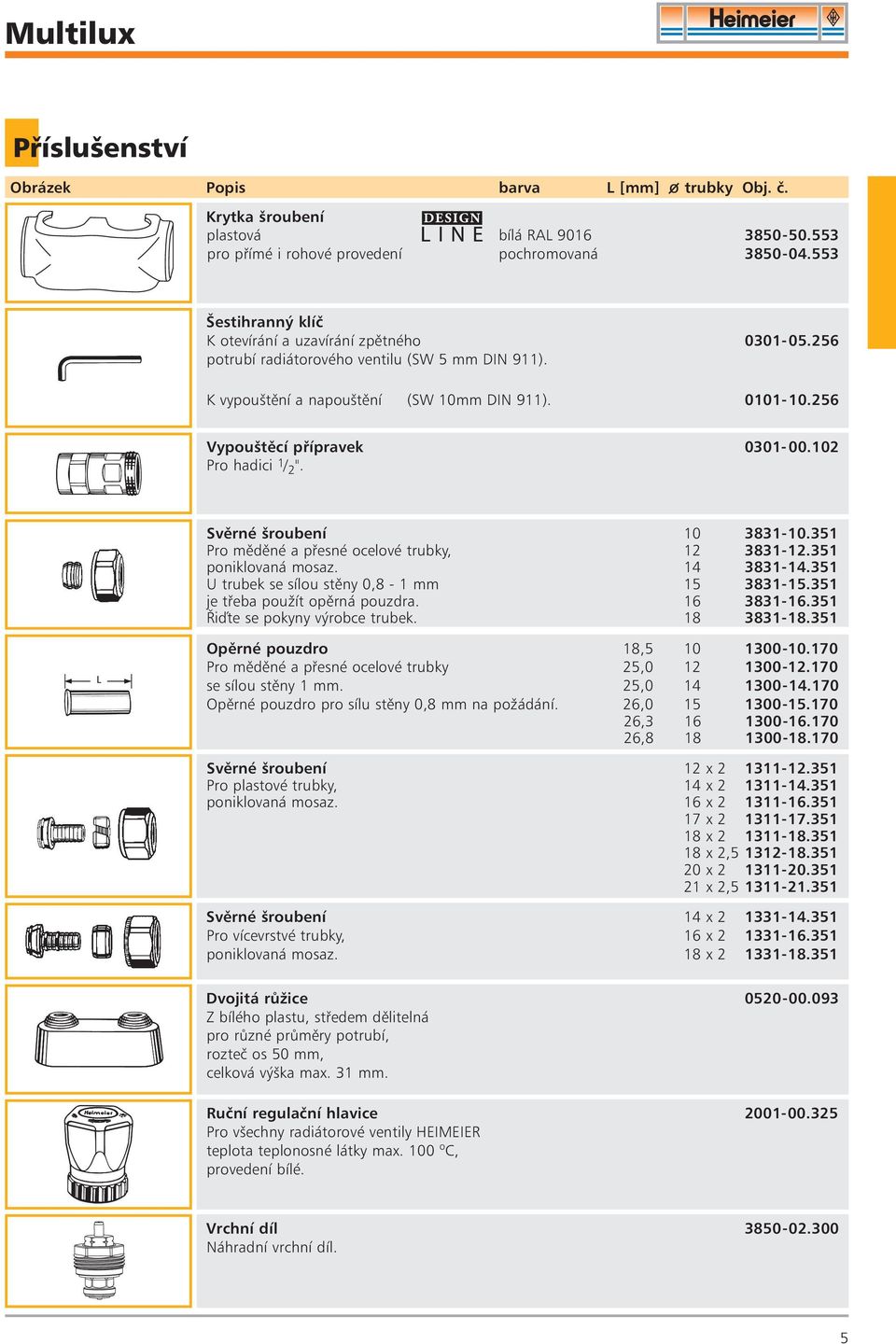

5 Pøíslušenství Obrázek Popis barva L [mm] o trubky Obj. è. Krytka šroubení plastová bílá RAL pro pøímé i rohové provedení pochromovaná Šestihranný klíè K otevírání a uzavírání zpìtného potrubí radiátorového ventilu (SW 5 mm DIN 911). K vypouštìní a napouštìní (SW 10mm DIN 911) Vypouštìcí pøípravek Pro hadici 1 / 2 ". Svìrné šroubení Pro mìdìné a pøesné ocelové trubky, poniklovaná mosaz U trubek se sílou stìny 0,8-1 mm je tøeba použít opìrná pouzdra Øiïte se pokyny výrobce trubek L Opìrné pouzdro 18, Pro mìdìné a pøesné ocelové trubky 25, se sílou stìny 1 mm. 25, Opìrné pouzdro pro sílu stìny 0,8 mm na požádání. 26, , , Svìrné šroubení 12 x Pro plastové trubky, 14 x poniklovaná mosaz. 16 x x x x 2, x x 2, Svìrné šroubení 14 x Pro vícevrstvé trubky, 16 x poniklovaná mosaz. 18 x Dvojitá rùžice Z bílého plastu, støedem dìlitelná pro rùzné prùmìry potrubí, rozteè os 50 mm, celková výška max. 31 mm. Ruèní regulaèní hlavice Pro všechny radiátorové ventily HEIMEIER teplota teplonosné látky max. 100 o C, provedení bílé. Vrchní díl Náhradní vrchní díl. 5

6 Dvoutrubkové soustavy Technická data k v - hodnota [m 3 /h] Poèet otáèek Tlaková ztráta p [kpa] Tlaková ztráta p [mbar] Tlaková ztráta p [mm v.sl.] Hmotnostní tok m [kg/h] (pøi pásmu proporcionality 2 K) Multilux pro dvoutrubkové soustavy s termostatickou hlavicí Pásmo proporcionality [K] k v -hodnota [m 3 /h] pøi pøednastavení k vs - hodnota [m 3 /h] Maximální provozní teplota *) [ C] Maximální provozní tlak [bar] Maximální tlaková diference, pøi níž ventil ještì uzavítá p [bar] termo- EMO T/NC EMO T/NO statická EMOtec/NC EMOtec/NO hlavice EMO 1/3 EMO EIB/LON DN 15 ( 1 / 2 ) rohové, pøímé provedení 1 2 0,19 0,22 0,25 0,28 0,30 0,32 0,25 0,30 0,40 0,51 0,55 0,59 0, ,0 2,7 3,5 *) s krytkou nebo servopohonem 100 o C. Pøíklad výpoètu Hledáno: hodnota pøednastavení Multilux pro dvoutrubkové soustavy Zadáno: tepelný výkon Q = 1225 W teplotní spád t = 15 K (65/50 o C) tlaková ztráta Multilux p v = 16 mbar Øešení: hmotnostní tok m Q = = 1225 c t 1, = 70 kg/h hodnota pøednastavení z diagramu: 4 6

7 Jednotrubkové soustavy Technická data k v - hodnota [m 3 /h] Ekvivalentní délky trubek [m] k v 12 x 1 14 x 1 15 x 1 16 x 1 18 x 1 1,50 2,2 6,1 9,1 13,7 26,8 mìdìná trubka Tw = 80 o C v = 0,5 m/s Tlaková ztráta p [kpa] Tlaková ztráta p [mbar] Tlaková ztráta p [mm v.sl.] Hmotnostní tok v okruhu m R [kg/h] Multilux pro jednotrubkové soustavy s termostatickou hlavicí Souèinitel zatékání do otopných tìles k v - hodnota k v - hodnota (termostatická hlavice uzavøena) Maximální provozní teplota Maximální provozní tlak [%] [m 3 /h] [ o C] [bar] DN 15 ( 1 / 2 ) rohové, pøímé provedení 35 1,50 1,10 120* ) 10 *) s krytkou nebo servopohonem 100 o C Pøíklad výpoètu Hledáno: tlaková ztráta Multilux pro jednotrubkové soustavy hmotnostní tok otopným tìlesem Zadáno: tepelný výkon okruhu Q = 4420 W teplotní spád v okruhu t = 20 K (70/50 o C) souèinitel zatékání do otopných tìles m HK = 35% Øešení: hmotnostní tok okruhemm R = Q = 4420 = 190 kg/h c t 1, tlaková ztráta ventilu Multilux p v = 16 mbar hmotnostní tok otopným tìlesem m HK = m R 0,35 = 190 0,35 = 66,5 kg/h 7

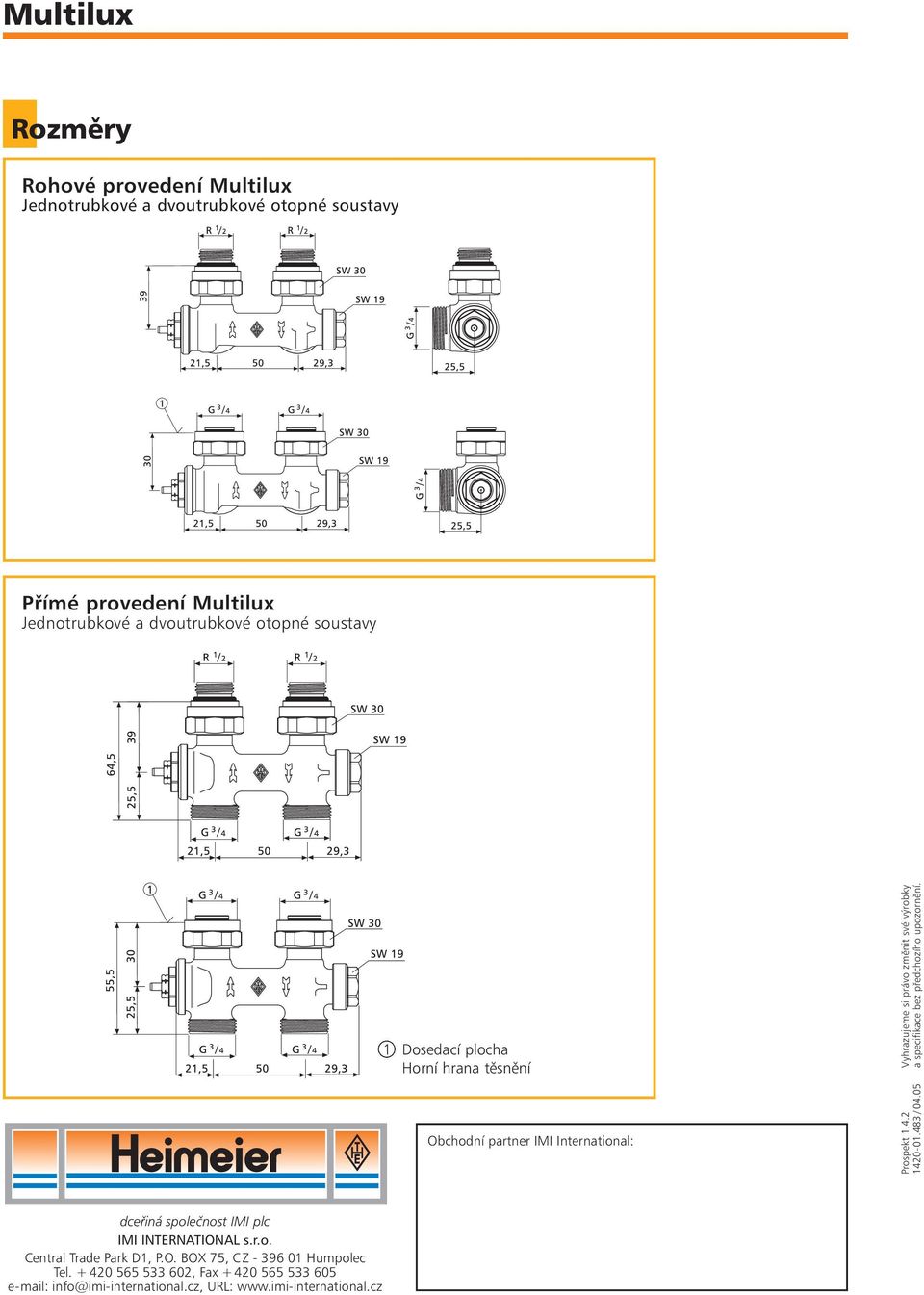

8 Rozmìry Rohové provedení Multilux Jednotrubkové a dvoutrubkové otopné soustavy Pøímé provedení Multilux Jednotrubkové a dvoutrubkové otopné soustavy 1 Dosedací plocha Horní hrana tìsnìní Obchodní partner IMI International: Prospekt Vyhrazujeme si právo zmìnit své výrobky / a specifikace bez pøedchozího upozornìní. dceøiná spoleènost IMI plc IMI INTERNATIONAL s.r.o. Central Trade Park D1, P.O. BOX 75, CZ Humpolec Tel , Fax info@imi-international.cz, URL:
