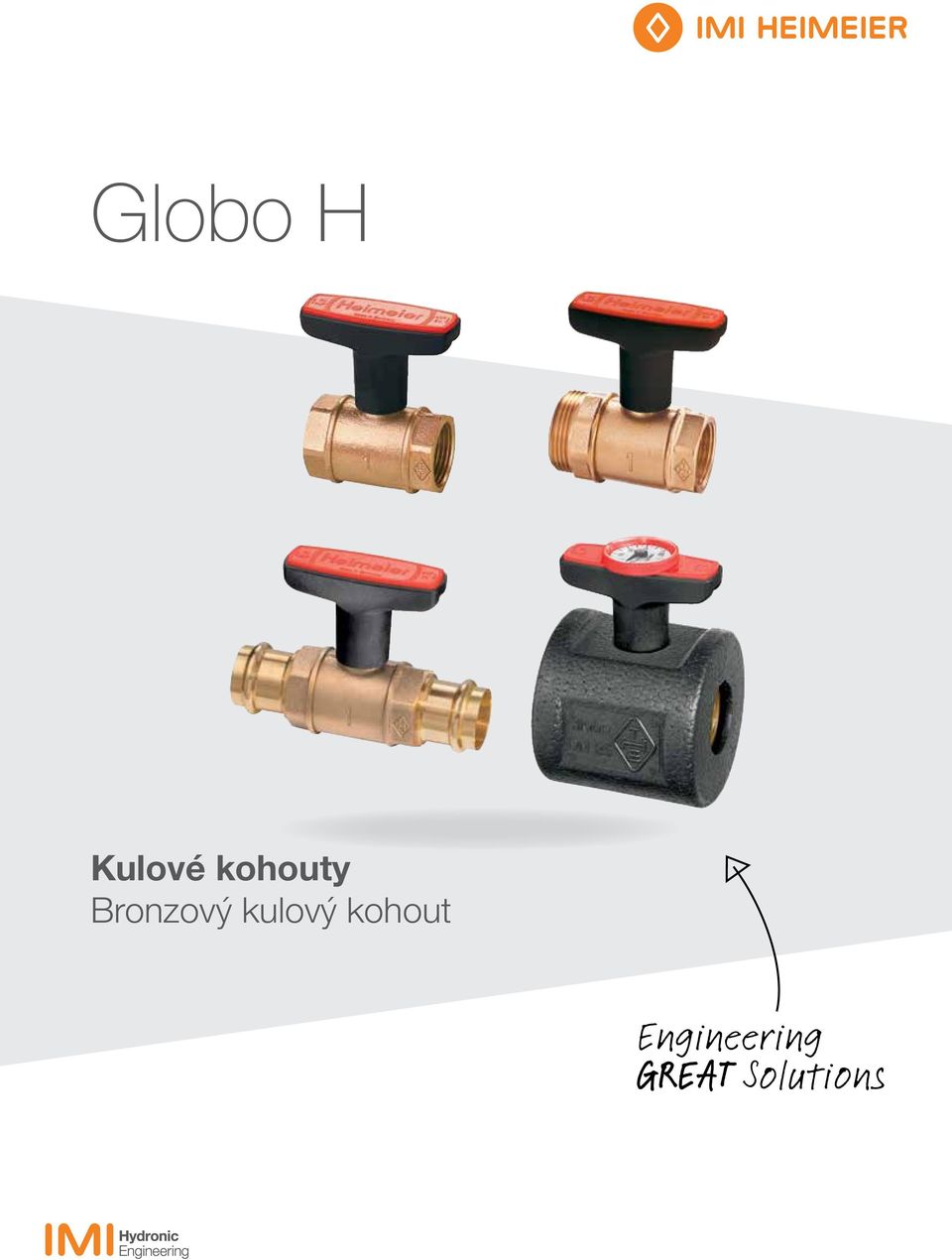

1 Globo H Kulové kohouty Bronzový kulový kohout

2 IMI HEIMEIER / Uzavírací armatury / Globo H Globo H Globo H je všestranný uzavírací kulový kohout pro teplovodní soustavy s nuceným oběhem. Ergonomická páka ovládání zajišťuje snadné a komfortní ovládání a umožňuje instalaci Globo H také na rozdělovače a sběrače s malou roztečí mezi jednotlivými trubkami. Klíčové vlastnosti > > Těleso a koule z korozivzdorného bronzu > > Optimální tvar pro trubkové izolace > > Skryté dorazy > > Možnost připojení lisovacími koncovkami Technický popis Kulové kohouty jsou specificky navrženy pro náročné podmínky ve vytápěcích soustavách. Těleso i koule kohoutu jsou vyrobeny z korozivzdorného bronzu. Povrch koule je prezicně opracován a zaručuje velmi dlouhou životnost teflonových těsnění. K dispozici jsou s vnitřními závity od DN 10 až do DN 50 a s vnějším/vnitřním závitem od DN 15 do DN 32. Vnější závit je určen pro připojení plošně těsnících vsuvek. Ovládací rukojeť je vyrobena z nárazu odolného plastu, je demontovatelná a umožňuje snadné ovládání s minimálními nároky na prostor. Dorazy ovládání jsou skryty a nemůže dojít k úrazu. Krytku rukojeti lze nahradit teploměrem. Těsnění vřetena je bezúdržbové pomocí dvou O-kroužků. Těsnění koule je vyrobeno z PTFE. Dovolená provozní teplota -10 C C, s lisovacími koncovkami do 110 C. Maximální dovolený provozní přetlak 10 bar (PN 16). Kohouty v provedení s vnitřním závitem nebo lisovacím připojením lze opatřit prefabrikovanými tepelnými izolacemi, které se skládají ze dvou do sebe zapadajících dílů. 2

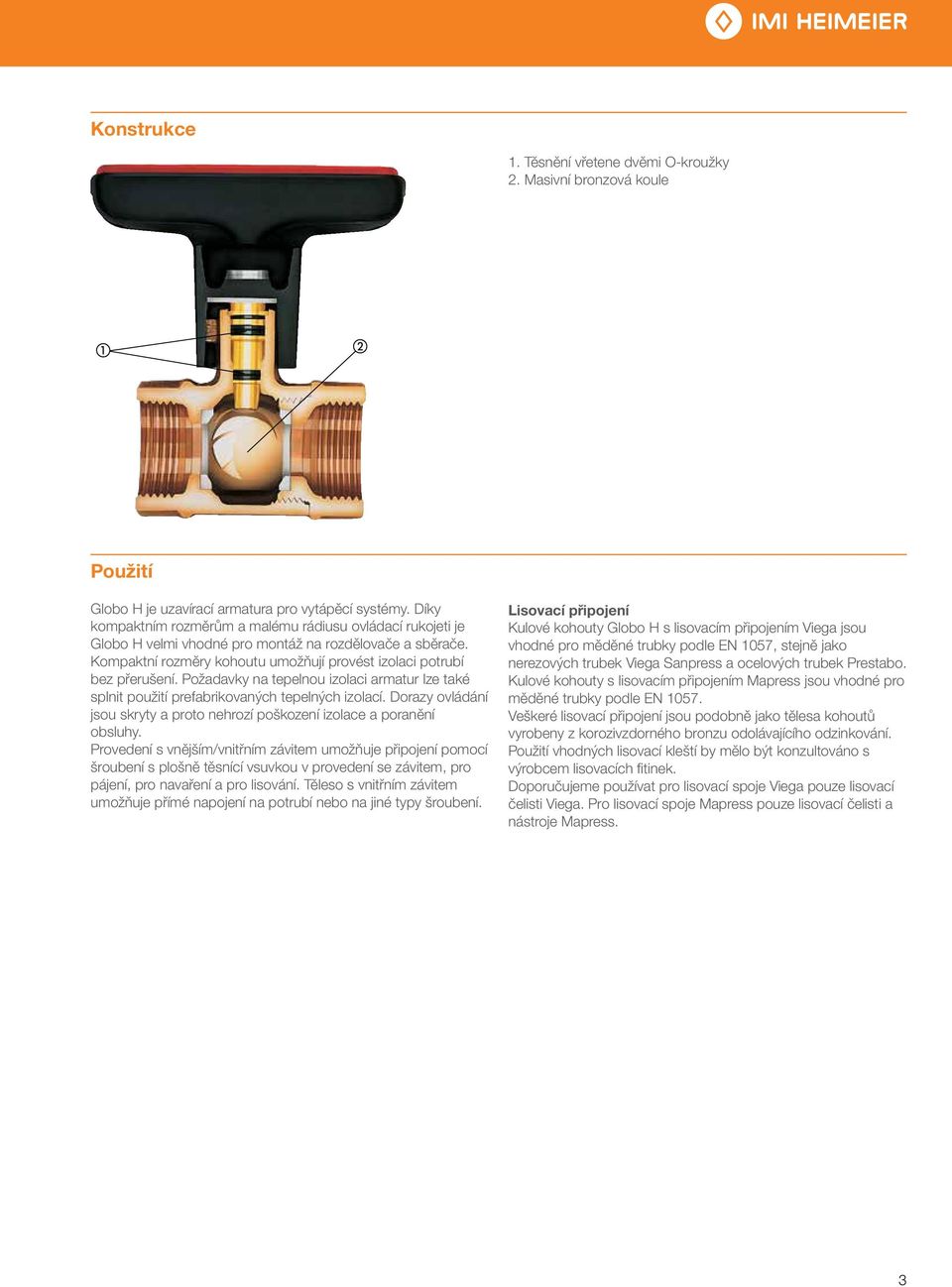

3 Konstrukce 1. Těsnění vřetene dvěmi O-kroužky 2. Masivní bronzová koule Použití Globo H je uzavírací armatura pro vytápěcí systémy. Díky kompaktním rozměrům a malému rádiusu ovládací rukojeti je Globo H velmi vhodné pro montáž na rozdělovače a sběrače. Kompaktní rozměry kohoutu umožňují provést izolaci potrubí bez přerušení. Požadavky na tepelnou izolaci armatur lze také splnit použití prefabrikovaných tepelných izolací. Dorazy ovládání jsou skryty a proto nehrozí poškození izolace a poranění obsluhy. Provedení s vnějším/vnitřním závitem umožňuje připojení pomocí šroubení s plošně těsnící vsuvkou v provedení se závitem, pro pájení, pro navaření a pro lisování. Těleso s vnitřním závitem umožňuje přímé napojení na potrubí nebo na jiné typy šroubení. Lisovací připojení Kulové kohouty Globo H s lisovacím připojením Viega jsou vhodné pro měděné trubky podle EN 1057, stejně jako nerezových trubek Viega Sanpress a ocelových trubek Prestabo. Kulové kohouty s lisovacím připojením Mapress jsou vhodné pro měděné trubky podle EN Veškeré lisovací připojení jsou podobně jako tělesa kohoutů vyrobeny z korozivzdorného bronzu odolávajícího odzinkování. Použití vhodných lisovací kleští by mělo být konzultováno s výrobcem lisovacích fitinek. Doporučujeme používat pro lisovací spoje Viega pouze lisovací čelisti Viega. Pro lisovací spoje Mapress pouze lisovací čelisti a nástroje Mapress. 3

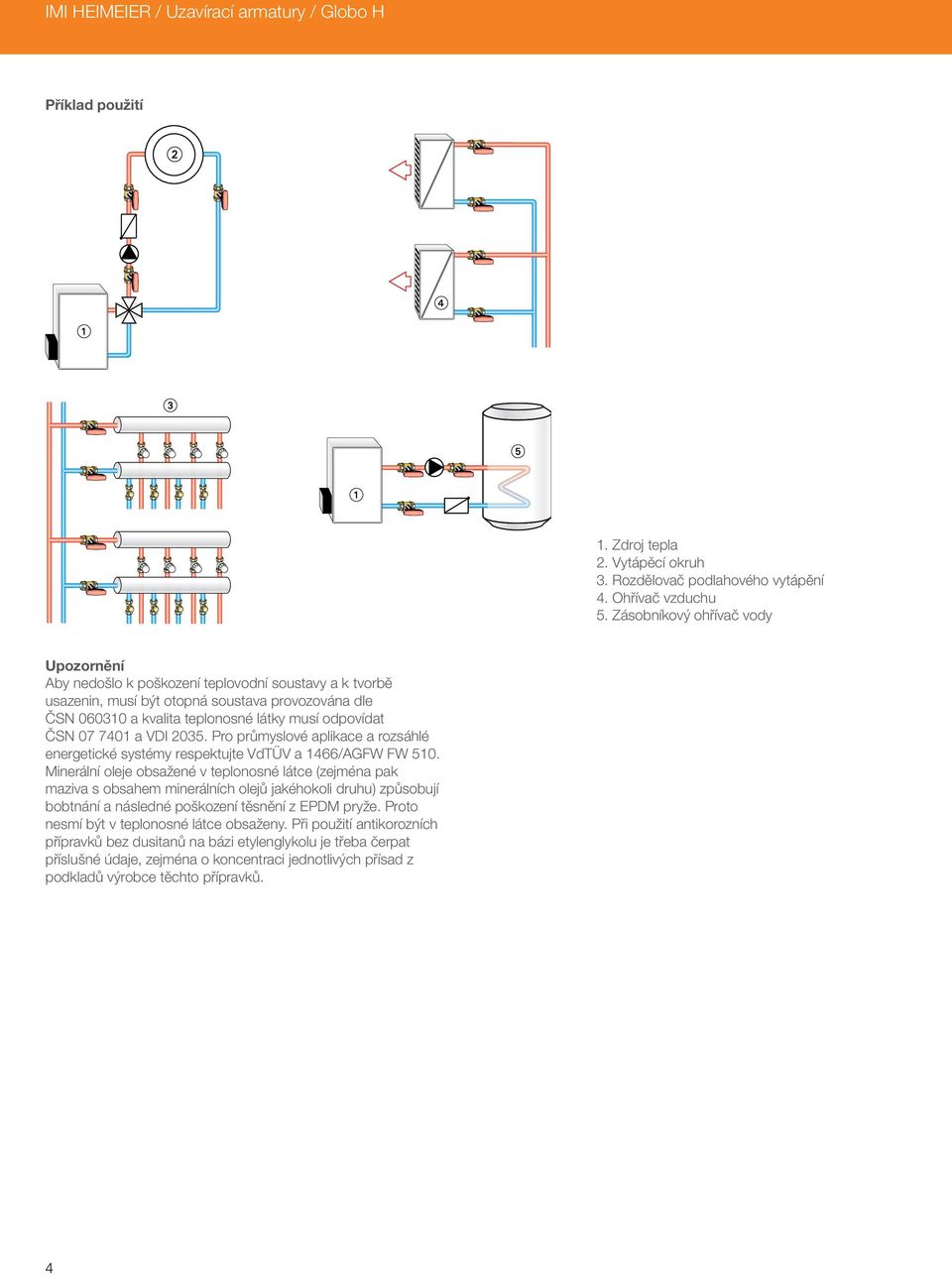

4 IMI HEIMEIER / Uzavírací armatury / Globo H Příklad použití 1. Zdroj tepla 2. Vytápěcí okruh 3. Rozdělovač podlahového vytápění 4. Ohřívač vzduchu 5. Zásobníkový ohřívač vody Upozornění Aby nedošlo k poškození teplovodní soustavy a k tvorbě usazenin, musí být otopná soustava provozována dle ČSN a kvalita teplonosné látky musí odpovídat ČSN a VDI Pro průmyslové aplikace a rozsáhlé energetické systémy respektujte VdTÜV a 1466/AGFW FW 510. Minerální oleje obsažené v teplonosné látce (zejména pak maziva s obsahem minerálních olejů jakéhokoli druhu) způsobují bobtnání a následné poškození těsnění z EPDM pryže. Proto nesmí být v teplonosné látce obsaženy. Při použití antikorozních přípravků bez dusitanů na bázi etylenglykolu je třeba čerpat příslušné údaje, zejména o koncentraci jednotlivých přísad z podkladů výrobce těchto přípravků. 4

5 Diagram DN 10/ , , p [kpa] 0,2 0,1 0,2 0,3 0, p [mbar] p [mm WS] œ Œ [mm WS] = [mm v.sl.] 5

6 IMI HEIMEIER / Uzavírací armatury / Globo H Provedení S vnitřním závitem DN Kvs Objednací č. 10 Rp3/8 x Rp3/8 6, Rp1/2 x Rp1/2 6, Rp3/4 x Rp3/4 14, Rp1 x Rp1 25, Rp1 1/4 x Rp1 1/4 42, Rp1 1/2 x Rp1 1/2 65, Rp2 x Rp2 100, S vnějším/vnitřním závitem DN Kvs Objednací č. 15 G3/4 x Rp1/2 6, G1 x Rp3/4 14, G1 1/4 x Rp1 25, G1 1/2 x Rp1 1/4 42, S lisovacím připojením Viega SC-Contur DN [mm] Kvs Objednací č x 15 6, x 22 14, x 28 25, x 35 42, S lisovacím připojením Mapress DN [mm] Kvs Objednací č x 15 6, x 18 14, x 22 14, x 28 25, x 35 42,

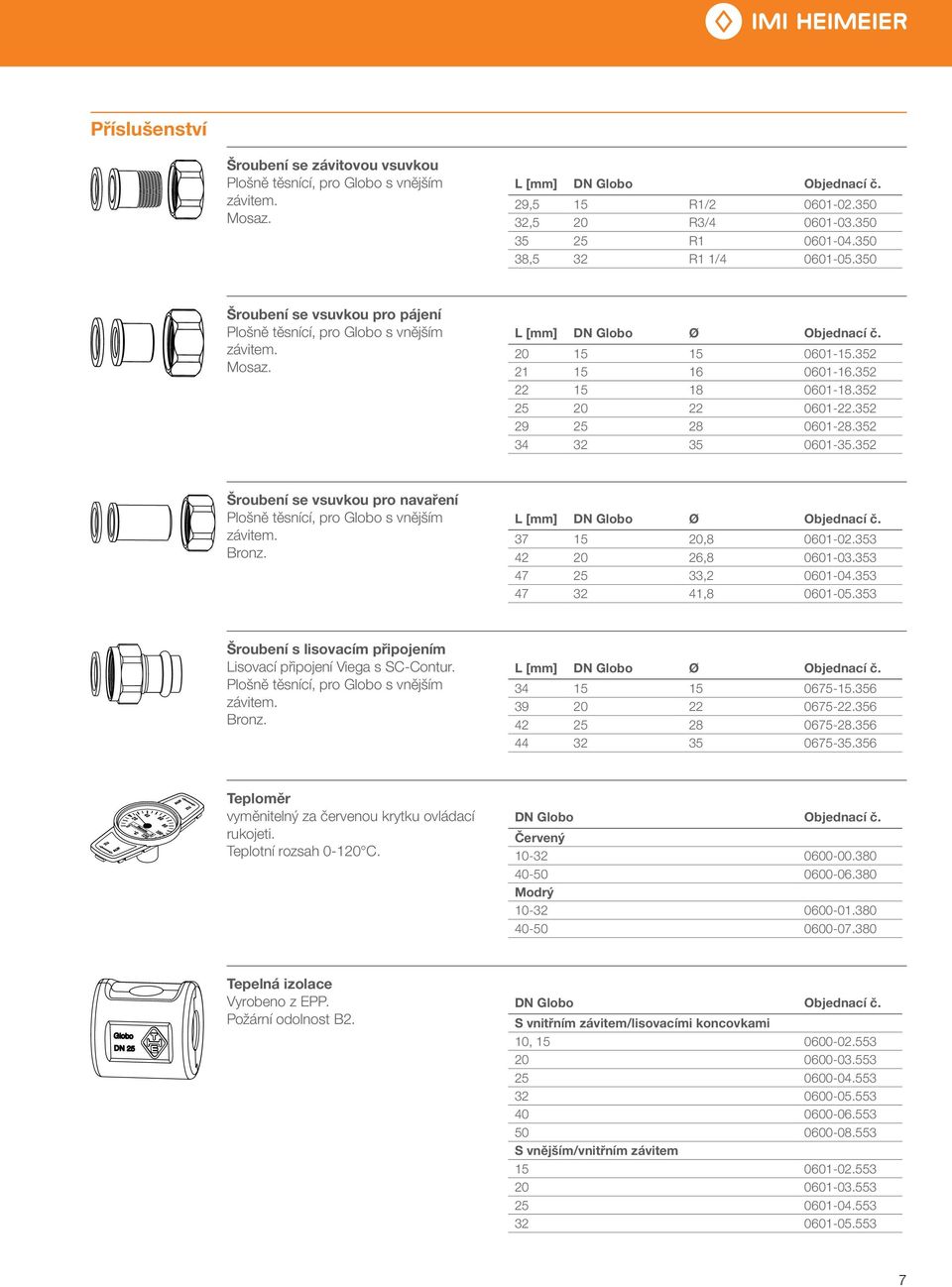

7 Příslušenství Šroubení se závitovou vsuvkou Plošně těsnící, pro Globo s vnějším závitem. Mosaz. L [mm] DN Globo Objednací č. 29,5 15 R1/ ,5 20 R3/ R ,5 32 R1 1/ Šroubení se vsuvkou pro pájení Plošně těsnící, pro Globo s vnějším závitem. Mosaz. L [mm] DN Globo Ø Objednací č Šroubení se vsuvkou pro navaření Plošně těsnící, pro Globo s vnějším závitem. Bronz. L [mm] DN Globo Ø Objednací č , , , , Šroubení s lisovacím připojením Lisovací připojení Viega s SC-Contur. Plošně těsnící, pro Globo s vnějším závitem. Bronz. L [mm] DN Globo Ø Objednací č Teploměr vyměnitelný za červenou krytku ovládací rukojeti. Teplotní rozsah C. DN Globo Objednací č. Červený Modrý Tepelná izolace Vyrobeno z EPP. Požární odolnost B2. DN Globo Objednací č. S vnitřním závitem/lisovacími koncovkami 10, S vnějším/vnitřním závitem

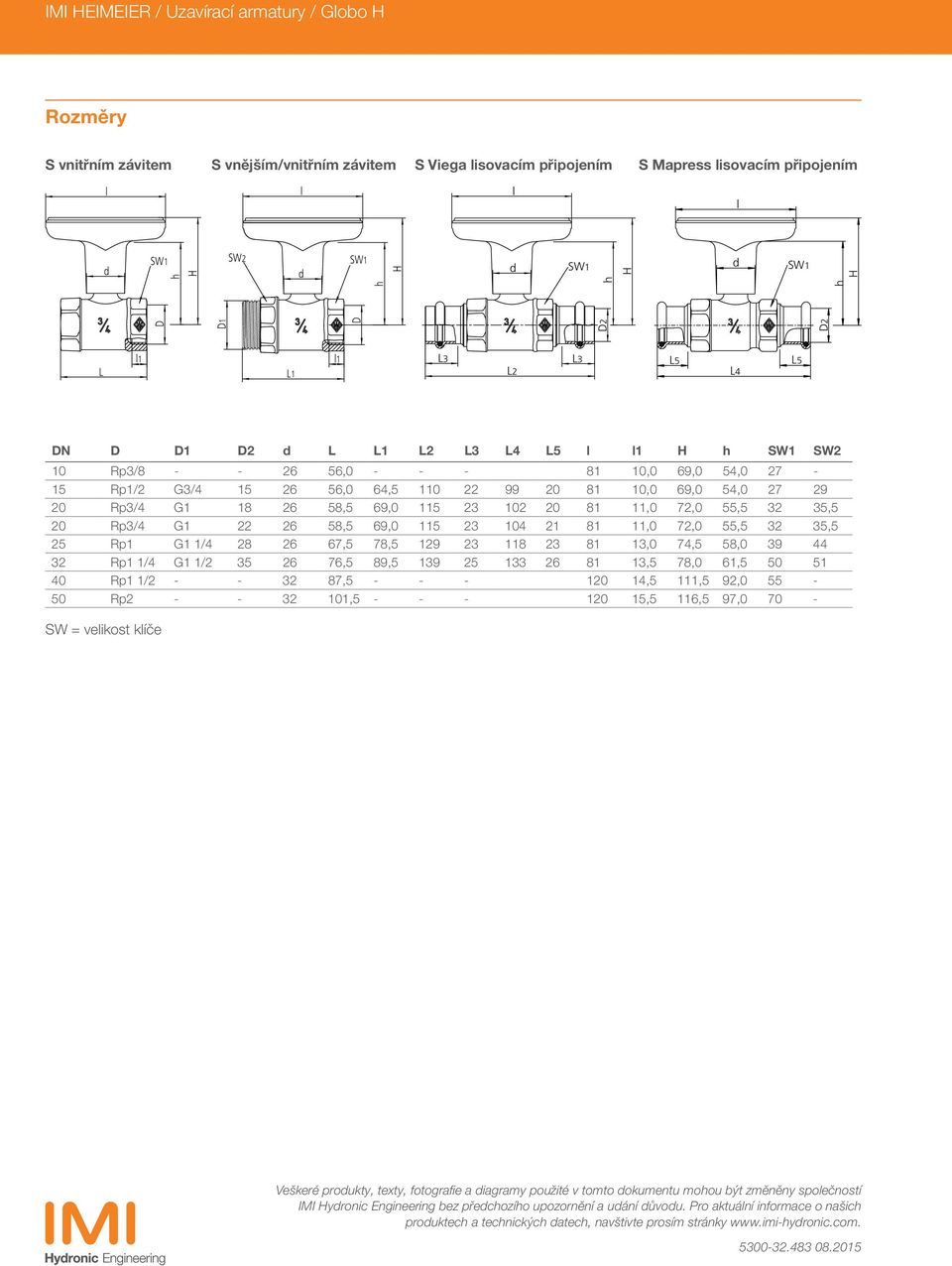

8 IMI HEIMEIER / Uzavírací armatury / Globo H Rozměry S vnitřním závitem S vnějším/vnitřním závitem S Viega lisovacím připojením S Mapress lisovacím připojením l l l l SW1 hd H SW2 d SW1 D D1 D h H d SW1 h H d SW1 D2 D2 h H L l1 L1 l1 L3 L2 L3 L5 L4 L5 DN D D1 D2 d L L1 L2 L3 L4 L5 l l1 H h SW1 SW2 10 Rp3/ , ,0 69,0 54, Rp1/2 G3/ ,0 64, ,0 69,0 54, Rp3/4 G ,5 69, ,0 72,0 55, ,5 20 Rp3/4 G ,5 69, ,0 72,0 55, ,5 25 Rp1 G1 1/ ,5 78, ,0 74,5 58, Rp1 1/4 G1 1/ ,5 89, ,5 78,0 61, Rp1 1/ , ,5 111,5 92, Rp , ,5 116,5 97, SW = velikost klíče Veškeré produkty, texty, fotografie a diagramy použité v tomto dokumentu mohou být změněny společností IMI Hydronic Engineering bez předchozího upozornění a udání důvodu. Pro aktuální informace o našich produktech a technických datech, navštivte prosím stránky
