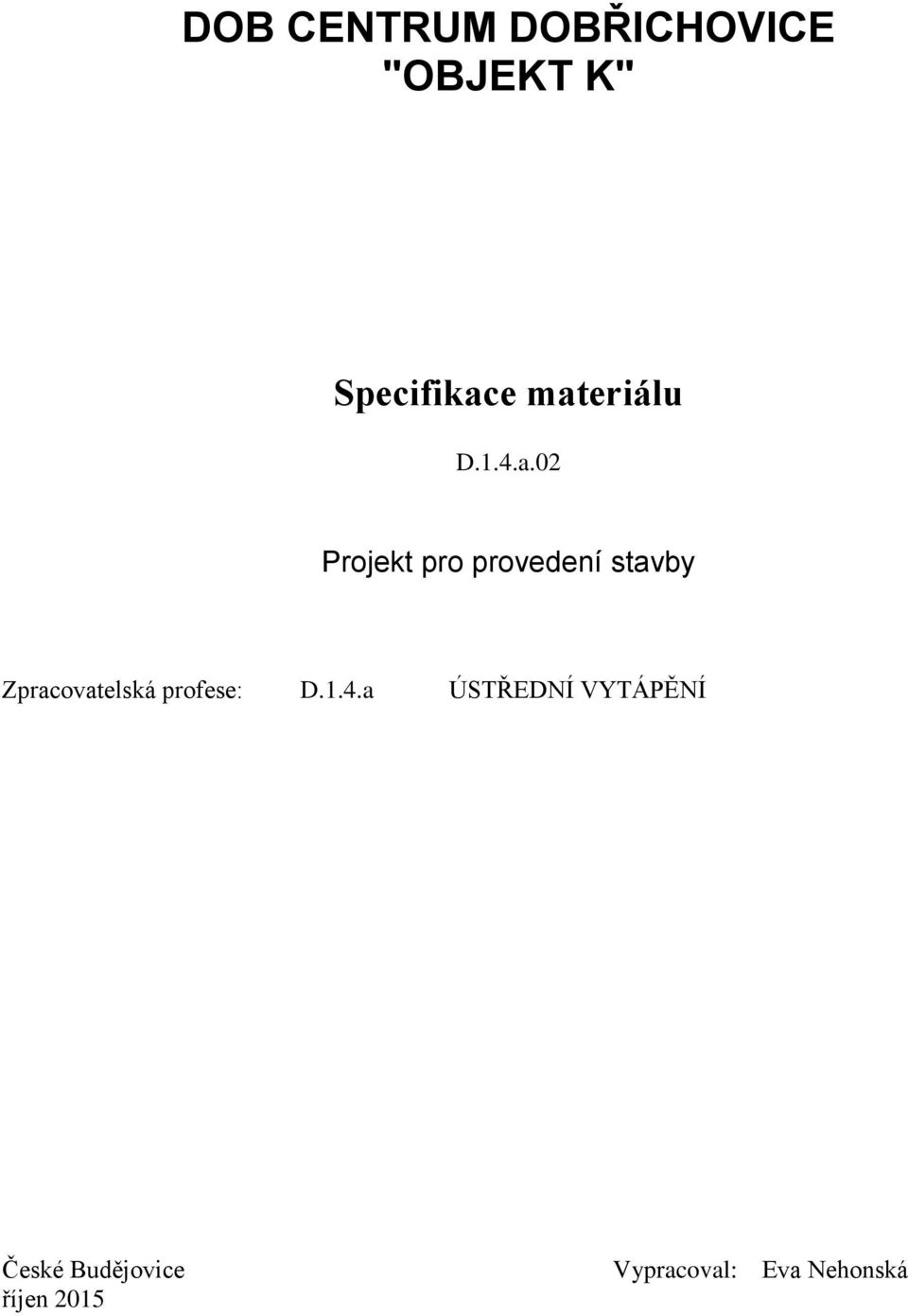

1 DOB CENTRUM DOBŘICHOVICE "OBJEKT K" Specifikace materiálu D.1.4.a.02 Projekt pro provedení stavby Zpracovatelská profese: D.1.4.a ÚSTŘEDNÍ VYTÁPĚNÍ České Budějovice říjen 2015 Vypracoval: Eva Nehonská

2 "DOB CENTRUM" DOBŘICHOVICE strana: 2 OTOPNÁ TĚLESA: Sortiment Korado + příslušenství: Otopná desková tělesa RADIK Ventil Kompakt VK dodávka včetně připevňovacích konzol 11/400/800-VK 21/400/600-VK 21/400/1400-VK 21/400/1600-VK 21/400/1800-VK 22/400/600-VK 22/400/1400-VK 22/400/1800-VK 22/400/2600-VK 11/600/400-VK 21/600/400-VK 21/600/500-VK 21/600/600-VK 21/600/700-VK 21/600/800-VK 21/600/900-VK 21/600/1000-VK 21/600/1100-VK 22/600/1200-VK Otopná trubková tělesa KORALUX Linear Classic M dodávka včetně připevňovacích konzol KLCM KLCM KLCM KLCM KLCM KLCM ks Podlahový konvektor Korado Koraflex, typ FK dodávka včetně připojovacích nerezových pružných hadic FK240/11/42 (délka 240 cm, výška 11,5 cm, šířka 42 cm) bez ventilátoru suché prostředí designové provedení dle volby investora

3 "DOB CENTRUM" DOBŘICHOVICE strana: 3 Rámeček pro těleso FK240/11/42 designové provedení dle volby investora Krycí mříž pro těleso FK240/11/42 designové provedení dle volby investora Termostatický ventil přímý DN15* Regulační šroubení přímý DN15* Otopný registr Korado Korabase designové provedení dle volby investora kód BV = typ 30 (šířka 180 mm, výška 50 mm), délka 1000 mm opláštění dle požadavku výrobce dodávkou stavební části vratný způsob zapojení BV BV BV Stojánky pro umístění registrů na podlahu* pro typ Korabase 30, výška 50 mm Termostatický ventil přímý DN15* Regulační šroubení přímé DN15* 6 sad 6 ks 6 ks Pozn.: * sortiment Korado (Licon) ARMATURY, SMĚŠOVACÍ UZEL: Dvojité šroubení Heimeier Vekolux provedení rohové, Kvs 1,48, Připojovací dvoubodová armatura Heimeier Multilux provedení rohové, Kvs 0,67, Svěrné spojky pro měděné potrubí 15 1 (desková a koupelnová OT - koleno press s trubkou) Opěrné pouzdro pro měděné trubky Krycí růžice dvojitá pro potrubí 15 1 (desková a koupelnová OT) Ruční hlavice Termostatická hlavice k ventilu Heimeier typ K, rozsah 6-28 C, barva bílá 36 ks 1 96 ks 96 ks 48 ks 2 28 ks

4 "DOB CENTRUM" DOBŘICHOVICE strana: 4 Termostatická hlavice pro veřejné prostory k ventilu Heimeier typ K, rozsah 6-28 C, barva bílá Svěrné spojky pro vícevrstvé potrubí 16 2 (podlahové konvektory, otopné registry) Připojení otopných registrů Korabase: Nerezová flexi hadice 1/2", vč. přechodových prvků Ventil vyvažovací s průtokoměrem např. Taconova, 0,6-2,4 l/min, 1-3,5 l/min, 2-8 l/min Kulový kohout vypouštěcí Zpětná klapka do svislého EURA Ventil odvzdušňovací automatický 6 ks 18 ks 6 sad 10 ks Směšovací uzel Elektrodesign kvalitativní regulace topné vody teplovodních ohříváků VZT součástí sestavy: 2 kulový kohout, 1 filtr, 1 oběhové čerpadlo, 1 trojcestný ventil, servopohon Sestava směšovacího uzlu 2 sady trojcestný ventil: Kvs 0,6 m 3 /h oběhové čerpadlo dopravní výška: 1 m, průtok 0,15 m 3 /h přesný typ bude určen dle zvoleného regulačního systému VZT Sestava směšovacího uzlu trojcestný ventil: Kvs 1 m 3 /h oběhové čerpadlo dopravní výška: 1 m, průtok 0,25 m 3 /h přesný typ bude určen dle zvoleného regulačního systému VZT PATROVÝ ROZDĚLOVAČ: Sestava patrového rozdělovače Meibes LOGOfloor typ 2 sestava se zónovými ventily: Typ 2 4 topné okruhy provedení pravé napojení rozdělovače/sběrače DN 20 rozdělovač DN40 (vč. odvzdušnění a vypouštění): přívod do rozdělovače osazen: regulátor průtoku Ballorex Vario DN20, filtr DN20

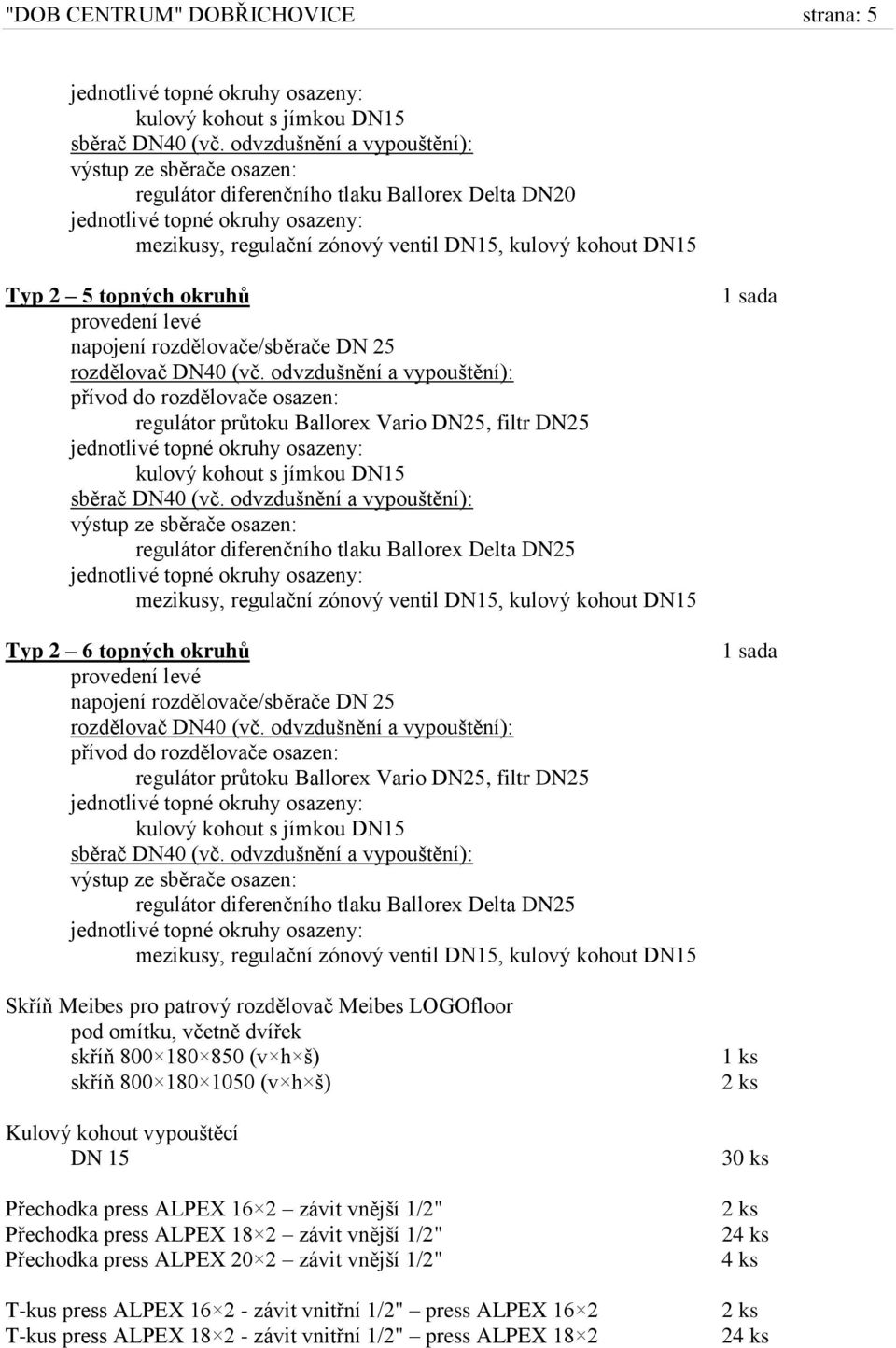

5 "DOB CENTRUM" DOBŘICHOVICE strana: 5 kulový kohout s jímkou DN15 sběrač DN40 (vč. odvzdušnění a vypouštění): výstup ze sběrače osazen: regulátor diferenčního tlaku Ballorex Delta DN20 mezikusy, regulační zónový ventil DN15, kulový kohout DN15 Typ 2 5 topných okruhů provedení levé napojení rozdělovače/sběrače DN 25 rozdělovač DN40 (vč. odvzdušnění a vypouštění): přívod do rozdělovače osazen: regulátor průtoku Ballorex Vario DN25, filtr DN25 kulový kohout s jímkou DN15 sběrač DN40 (vč. odvzdušnění a vypouštění): výstup ze sběrače osazen: regulátor diferenčního tlaku Ballorex Delta DN25 mezikusy, regulační zónový ventil DN15, kulový kohout DN15 Typ 2 6 topných okruhů provedení levé napojení rozdělovače/sběrače DN 25 rozdělovač DN40 (vč. odvzdušnění a vypouštění): přívod do rozdělovače osazen: regulátor průtoku Ballorex Vario DN25, filtr DN25 kulový kohout s jímkou DN15 sběrač DN40 (vč. odvzdušnění a vypouštění): výstup ze sběrače osazen: regulátor diferenčního tlaku Ballorex Delta DN25 mezikusy, regulační zónový ventil DN15, kulový kohout DN15 Skříň Meibes pro patrový rozdělovač Meibes LOGOfloor pod omítku, včetně dvířek skříň (v h š) skříň (v h š) Kulový kohout vypouštěcí Přechodka press ALPEX 16 2 závit vnější 1/2" Přechodka press ALPEX 18 2 závit vnější 1/2" Přechodka press ALPEX 20 2 závit vnější 1/2" T-kus press ALPEX závit vnitřní 1/2" press ALPEX 16 2 T-kus press ALPEX závit vnitřní 1/2" press ALPEX ks 2 2

6 "DOB CENTRUM" DOBŘICHOVICE strana: 6 T-kus press ALPEX závit vnitřní 1/2" press ALPEX 20 2 Koleno press ALPEX Koleno press ALPEX Koleno press ALPEX POTRUBNÍ SYSTÉM: Potrubní systém z oceli: potrubí včetně kotvení a tvarovek Spojovací potrubí - závitové trubky bezešvé mat : DN 10 DN 20 DN 25 DN 32 0,5 m 58 m 44 m 16 m 4 m Potrubní systém z vícevrstvého potrubí, např. systém Ivar: Potrubí PEX/Al/PEX vícevrstvé s kyslíkovou bariérou, ALPEX DUO XS Ochranná hadice (husí krk) pro potrubí mm 842 m 230 m 49 m 30 m Koleno press ALPEX s připojovací trubkou (Cu-chrom) (165) 96 ks (připojení deskových a koupelnových těles) T kus press ALPEX 16/16/16 36 ks 16/18/16 16/18/18 18/16/ /16/18 20/16/18 20/18/16 Koleno press ALPEX ks Koleno press ALPEX (dle potřeby) Vsuvka press ALPEX (dle potřeby) Sestava rozdělovače a sběrače pro podl. vytápění 4cestný, typ CS 553 VP 1" EK - 4cestný P2 mosaz skříň P-KLASIK 2 - pod omítku

7 "DOB CENTRUM" DOBŘICHOVICE strana: 7 součástí sady rozdělovače: uzavírací, regulační, odvzdušňovací a vypouštěcí armatury, průtokoměry, teploměry, konzole a skříň příslušné velikosti Přechodka press ALPEX EK 3/4" 16 Systémová hydroizolační fólie Ivar.SOLOTOP rozteč pokládky: 50 mm celková tloušťka 20 mm Dilatační pás pro podlahový systém Plastifikátor (emulze) do betonu dodávka stavební části 8 ks 72 m2 62 m NÁTĚRY: Izolované potrubí otopné vody - nátěr syntetický základní do DN 32 TEPELNÉ IZOLACE: Trubicová izolace z polyetylenu tl. 13 mm λ=0,038 W/(m.K), např. Mirelon pro vícevrstvé potrubí v podlaze: m 554 m 230 m 49 m pro ocelové potrubí v podlaze: DN m Izolace potrubí potrubními pouzdry z kameninové vlny kašírované AL folií tl. 25 mm λ=0,035 W/(m.K), např. Rockwool PIPO AL DN 20 DN 25 Izolace potrubí potrubními pouzdry z kameninové vlny kašírované AL folií tl. 30 mm λ=0,035 W/(m.K), např. Rockwool PIPO AL DN 32 MONTÁŽE: Montáž systému vytápění Doprava Drobný materiál (neobsažený ve výkazu např. těsnící materiál, kotvící prvky apod.) OSTATNÍ: Hydraulické vyvážení otopných těles 58 m 22 m 16 m 4 m

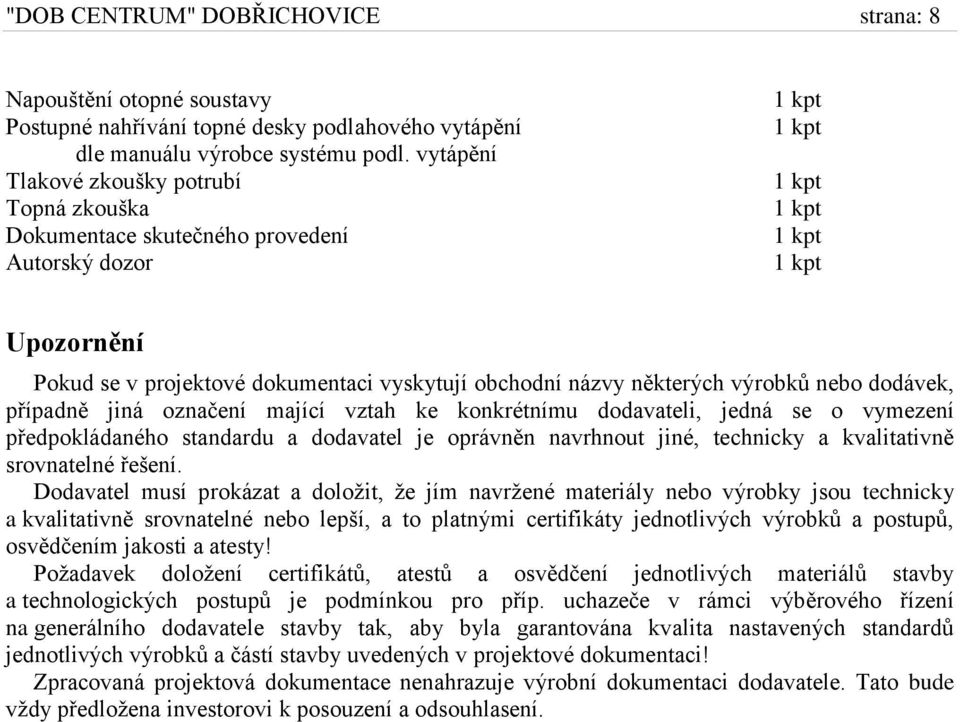

8 "DOB CENTRUM" DOBŘICHOVICE strana: 8 Napouštění otopné soustavy Postupné nahřívání topné desky podlahového vytápění dle manuálu výrobce systému podl. vytápění Tlakové zkoušky potrubí Topná zkouška Dokumentace skutečného provedení Autorský dozor Upozornění Pokud se v projektové dokumentaci vyskytují obchodní názvy některých výrobků nebo dodávek, případně jiná označení mající vztah ke konkrétnímu dodavateli, jedná se o vymezení předpokládaného standardu a dodavatel je oprávněn navrhnout jiné, technicky a kvalitativně srovnatelné řešení. Dodavatel musí prokázat a doložit, že jím navržené materiály nebo výrobky jsou technicky a kvalitativně srovnatelné nebo lepší, a to platnými certifikáty jednotlivých výrobků a postupů, osvědčením jakosti a atesty! Požadavek doložení certifikátů, atestů a osvědčení jednotlivých materiálů stavby a technologických postupů je podmínkou pro příp. uchazeče v rámci výběrového řízení na generálního dodavatele stavby tak, aby byla garantována kvalita nastavených standardů jednotlivých výrobků a částí stavby uvedených v projektové dokumentaci! Zpracovaná projektová dokumentace nenahrazuje výrobní dokumentaci dodavatele. Tato bude vždy předložena investorovi k posouzení a odsouhlasení.
