Odrážedlo BUGGY NÁVOD K POUŽITÍ (CZ) (1) BEZPEČNOSTNÍ OPATŘENÍ

Transkript

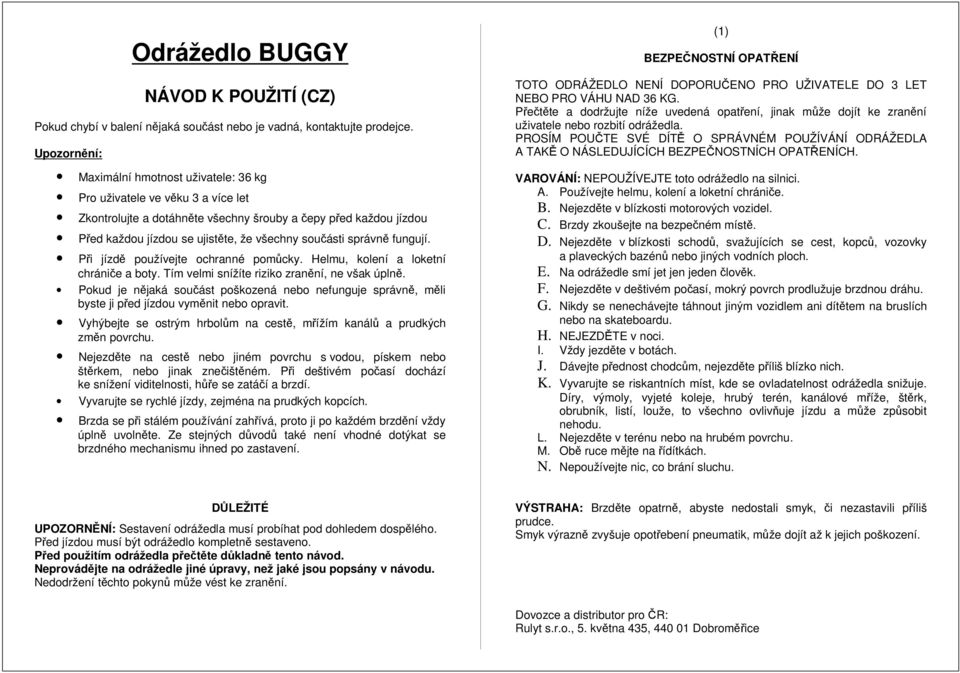

1 Odrážedlo BUGGY NÁVOD K POUŽITÍ (CZ) Pokud chybí v balení nějaká součást nebo je vadná, kontaktujte prodejce. Upozornění: Maximální hmotnost uživatele: 36 kg Pro uživatele ve věku 3 a více let Zkontrolujte a dotáhněte všechny šrouby a čepy před každou jízdou Před každou jízdou se ujistěte, že všechny součásti správně fungují. Při jízdě používejte ochranné pomůcky. Helmu, kolení a loketní chrániče a boty. Tím velmi snížíte riziko zranění, ne však úplně. Pokud je nějaká součást poškozená nebo nefunguje správně, měli byste ji před jízdou vyměnit nebo opravit. Vyhýbejte se ostrým hrbolům na cestě, mřížím kanálů a prudkých změn povrchu. Nejezděte na cestě nebo jiném povrchu s vodou, pískem nebo štěrkem, nebo jinak znečištěném. Při deštivém počasí dochází ke snížení viditelnosti, hůře se zatáčí a brzdí. Vyvarujte se rychlé jízdy, zejména na prudkých kopcích. Brzda se při stálém používání zahřívá, proto ji po každém brzdění vždy úplně uvolněte. Ze stejných důvodů také není vhodné dotýkat se brzdného mechanismu ihned po zastavení. (1) BEZPEČNOSTNÍ OPATŘENÍ TOTO ODRÁŽEDLO NENÍ DOPORUČENO PRO UŽIVATELE DO 3 LET NEBO PRO VÁHU NAD 36 KG. Přečtěte a dodržujte níže uvedená opatření, jinak může dojít ke zranění uživatele nebo rozbití odrážedla. PROSÍM POUČTE SVÉ DÍTĚ O SPRÁVNÉM POUŽÍVÁNÍ ODRÁŽEDLA A TAKĚ O NÁSLEDUJÍCÍCH BEZPEČNOSTNÍCH OPATŘENÍCH. VAROVÁNÍ: NEPOUŽÍVEJTE toto odrážedlo na silnici. A. Používejte helmu, kolení a loketní chrániče. B. Nejezděte v blízkosti motorových vozidel. C. Brzdy zkoušejte na bezpečném místě. D. Nejezděte v blízkosti schodů, svažujících se cest, kopců, vozovky a plaveckých bazénů nebo jiných vodních ploch. E. Na odrážedle smí jet jen jeden člověk. F. Nejezděte v deštivém počasí, mokrý povrch prodlužuje brzdnou dráhu. G. Nikdy se nenechávejte táhnout jiným vozidlem ani dítětem na bruslích nebo na skateboardu. H. NEJEZDĚTE v noci. I. Vždy jezděte v botách. J. Dávejte přednost chodcům, nejezděte příliš blízko nich. K. Vyvarujte se riskantních míst, kde se ovladatelnost odrážedla snižuje. Díry, výmoly, vyjeté koleje, hrubý terén, kanálové mříže, štěrk, obrubník, listí, louže, to všechno ovlivňuje jízdu a může způsobit nehodu. L. Nejezděte v terénu nebo na hrubém povrchu. M. Obě ruce mějte na řídítkách. N. Nepoužívejte nic, co brání sluchu. DŮLEŽITÉ UPOZORNĚNÍ: Sestavení odrážedla musí probíhat pod dohledem dospělého. Před jízdou musí být odrážedlo kompletně sestaveno. Před použitím odrážedla přečtěte důkladně tento návod. Neprovádějte na odrážedle jiné úpravy, než jaké jsou popsány v návodu. Nedodržení těchto pokynů může vést ke zranění. VÝSTRAHA: Brzděte opatrně, abyste nedostali smyk, či nezastavili příliš prudce. Smyk výrazně zvyšuje opotřebení pneumatik, může dojít až k jejich poškození. Dovozce a distributor pro ČR: Rulyt s.r.o., 5. května 435, Dobroměřice

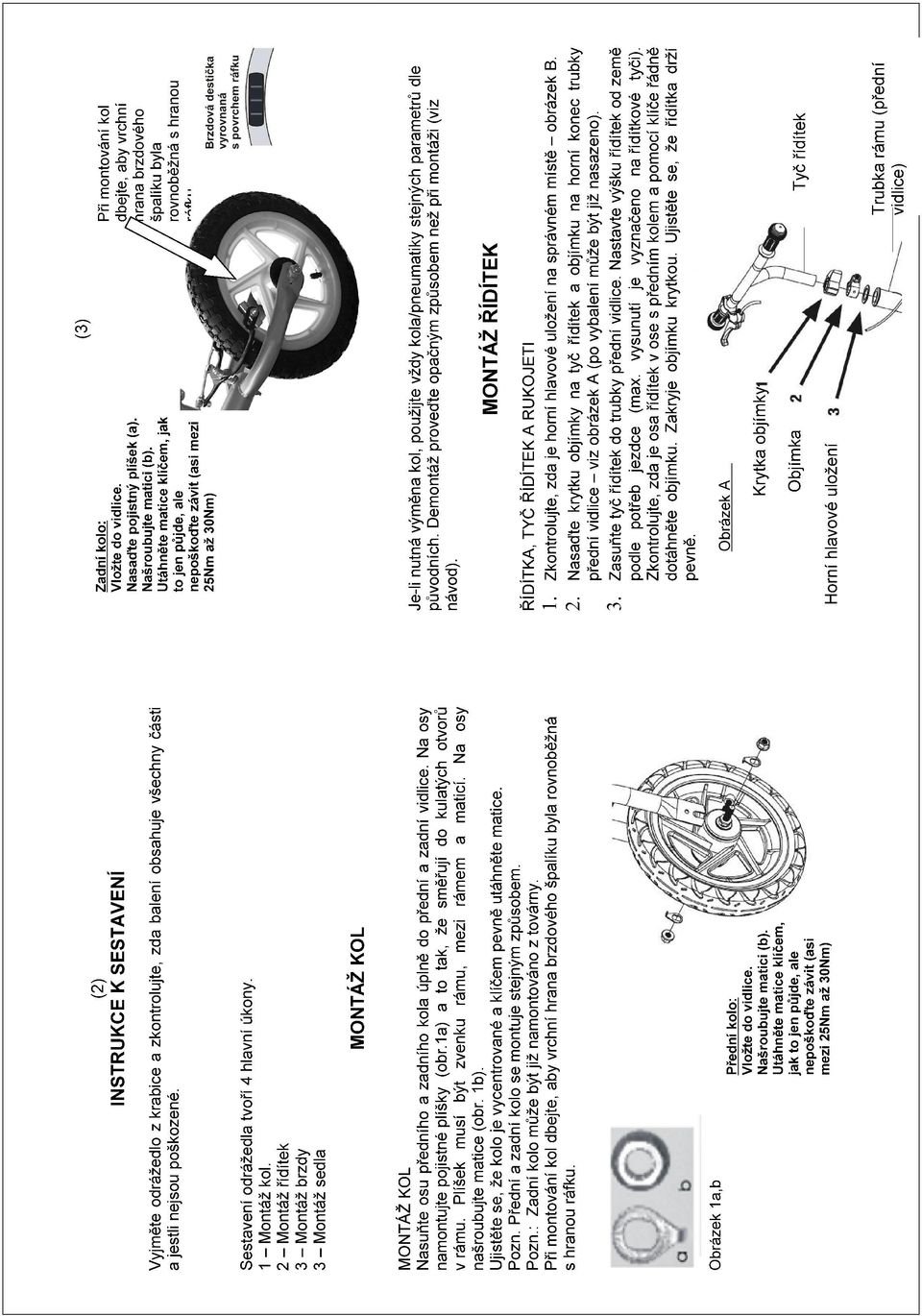

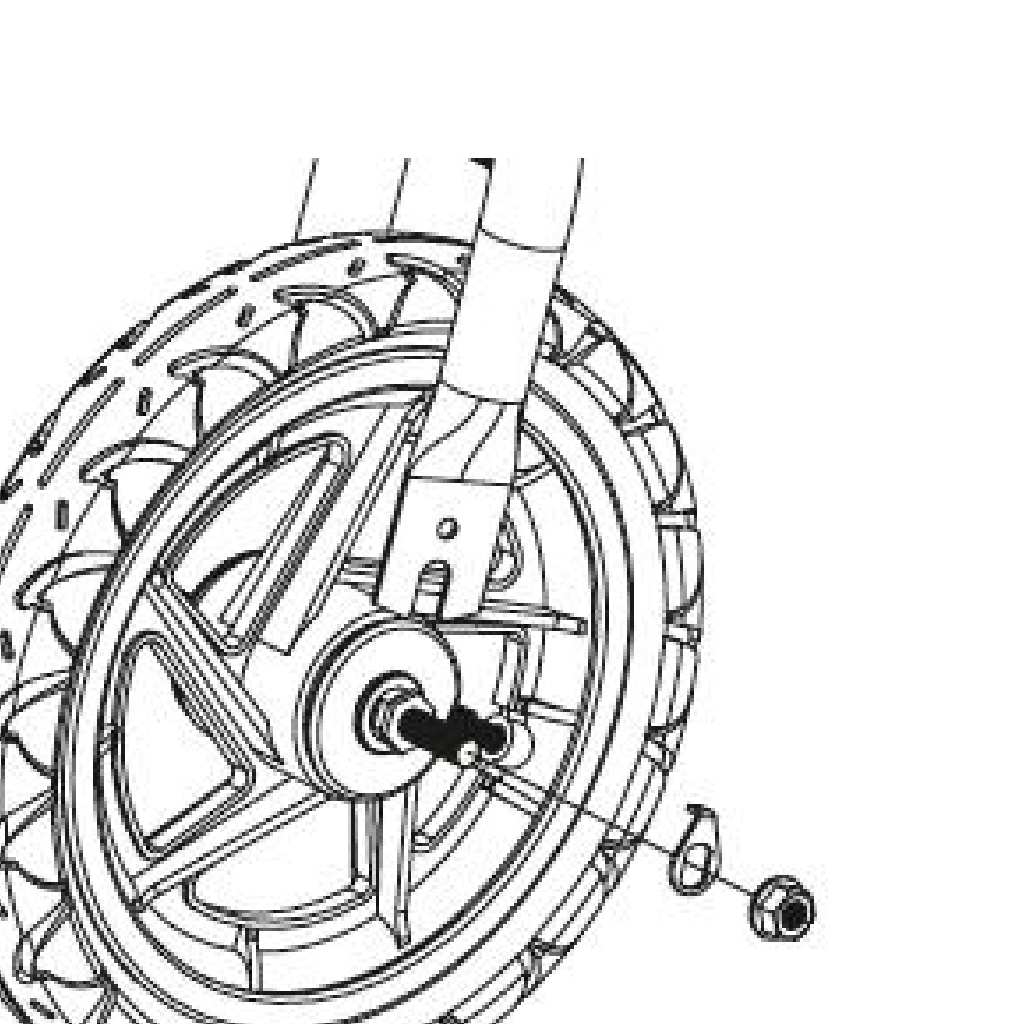

2

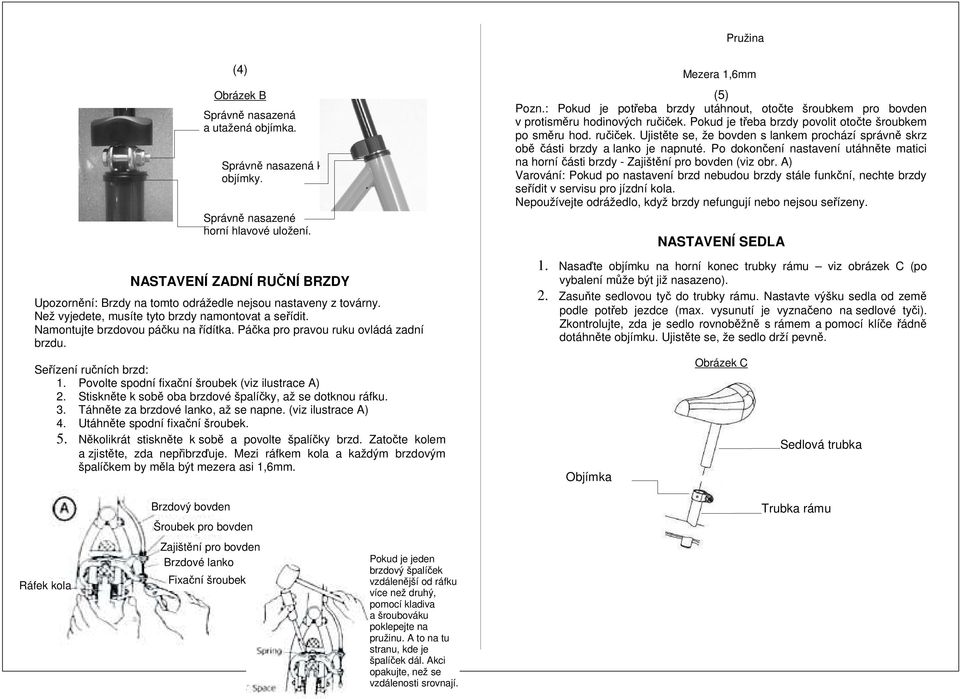

3 Pružina (4) Obrázek B Správně nasazená a utažená objímka. Správně nasazená krytka objímky. Správně nasazené horní hlavové uložení. NASTAVENÍ ZADNÍ RUČNÍ BRZDY Upozornění: Brzdy na tomto odrážedle nejsou nastaveny z továrny. Než vyjedete, musíte tyto brzdy namontovat a seřídit. Namontujte brzdovou páčku na řídítka. Páčka pro pravou ruku ovládá zadní brzdu. Seřízení ručních brzd: 1. Povolte spodní fixační šroubek (viz ilustrace A) 2. Stiskněte k sobě oba brzdové špalíčky, až se dotknou ráfku. 3. Táhněte za brzdové lanko, až se napne. (viz ilustrace A) 4. Utáhněte spodní fixační šroubek. 5. Několikrát stiskněte k sobě a povolte špalíčky brzd. Zatočte kolem a zjistěte, zda nepřibrzďuje. Mezi ráfkem kola a každým brzdovým špalíčkem by měla být mezera asi 1,6mm. (5) Pozn.: Pokud je potřeba brzdy utáhnout, otočte šroubkem pro bovden v protisměru hodinových ručiček. Pokud je třeba brzdy povolit otočte šroubkem po směru hod. ručiček. Ujistěte se, že bovden s lankem prochází správně skrz obě části brzdy a lanko je napnuté. Po dokončení nastavení utáhněte matici na horní části brzdy - Zajištění pro bovden (viz obr. A) Varování: Pokud po nastavení brzd nebudou brzdy stále funkční, nechte brzdy seřídit v servisu pro jízdní kola. Nepoužívejte odrážedlo, když brzdy nefungují nebo nejsou seřízeny. NASTAVENÍ SEDLA 1. Nasaďte objímku na horní konec trubky rámu viz obrázek C (po vybalení může být již nasazeno). 2. Zasuňte sedlovou tyč do trubky rámu. Nastavte výšku sedla od země podle potřeb jezdce (max. vysunutí je vyznačeno na sedlové tyči). Zkontrolujte, zda je sedlo rovnoběžně s rámem a pomocí klíče řádně dotáhněte objímku. Ujistěte se, že sedlo drží pevně. Objímka Mezera 1,6mm Obrázek C Sedlová trubka Ráfek kola Brzdový bovden Šroubek pro bovden Zajištění pro bovden Brzdové lanko Fixační šroubek Pokud je jeden brzdový špalíček vzdálenější od ráfku více než druhý, pomocí kladiva a šroubováku poklepejte na pružinu. A to na tu stranu, kde je špalíček dál. Akci opakujte, než se vzdálenosti srovnají. Trubka rámu

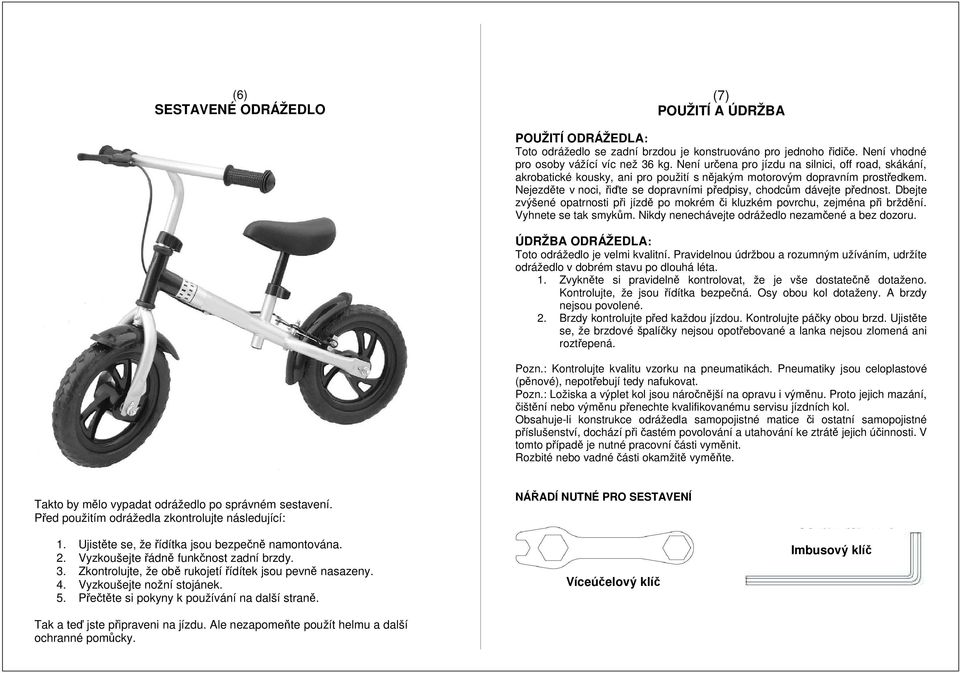

4 (6) SESTAVENÉ ODRÁŽEDLO (7) POUŽITÍ A ÚDRŽBA POUŽITÍ ODRÁŽEDLA: Toto odrážedlo se zadní brzdou je konstruováno pro jednoho řidiče. Není vhodné pro osoby vážící víc než 36 kg. Není určena pro jízdu na silnici, off road, skákání, akrobatické kousky, ani pro použití s nějakým motorovým dopravním prostředkem. Nejezděte v noci, řiďte se dopravními předpisy, chodcům dávejte přednost. Dbejte zvýšené opatrnosti při jízdě po mokrém či kluzkém povrchu, zejména při brždění. Vyhnete se tak smykům. Nikdy nenechávejte odrážedlo nezamčené a bez dozoru. ÚDRŽBA ODRÁŽEDLA: Toto odrážedlo je velmi kvalitní. Pravidelnou údržbou a rozumným užíváním, udržíte odrážedlo v dobrém stavu po dlouhá léta. 1. Zvykněte si pravidelně kontrolovat, že je vše dostatečně dotaženo. Kontrolujte, že jsou řídítka bezpečná. Osy obou kol dotaženy. A brzdy nejsou povolené. 2. Brzdy kontrolujte před každou jízdou. Kontrolujte páčky obou brzd. Ujistěte se, že brzdové špalíčky nejsou opotřebované a lanka nejsou zlomená ani roztřepená. Pozn.: Kontrolujte kvalitu vzorku na pneumatikách. Pneumatiky jsou celoplastové (pěnové), nepotřebují tedy nafukovat. Pozn.: Ložiska a výplet kol jsou náročnější na opravu i výměnu. Proto jejich mazání, čištění nebo výměnu přenechte kvalifikovanému servisu jízdních kol. Obsahuje-li konstrukce odrážedla samopojistné matice či ostatní samopojistné příslušenství, dochází při častém povolování a utahování ke ztrátě jejich účinnosti. V tomto případě je nutné pracovní části vyměnit. Rozbité nebo vadné části okamžitě vyměňte. Takto by mělo vypadat odrážedlo po správném sestavení. Před použitím odrážedla zkontrolujte následující: 1. Ujistěte se, že řídítka jsou bezpečně namontována. 2. Vyzkoušejte řádně funkčnost zadní brzdy. 3. Zkontrolujte, že obě rukojetí řídítek jsou pevně nasazeny. 4. Vyzkoušejte nožní stojánek. 5. Přečtěte si pokyny k používání na další straně. Tak a teď jste připraveni na jízdu. Ale nezapomeňte použít helmu a další ochranné pomůcky. NÁŘADÍ NUTNÉ PRO SESTAVENÍ Víceúčelový klíč Imbusový klíč

5 Nedodržanie týchto pokynov môže viesť ku zraneniu. (8) Odrážadlo BUGGY NÁVOD K POUŽITIU (SK) Pokiaľ chýba v balení niektorá súčiastka alebo je chybná, kontaktujte predajca. Upozornenie: Maximálna váha: 36 kg Pre uživatelou vo veku 3 a viac rokov Skontrolujte a dotiahnite všetky šrauby a čapy pred každou jazdou Pred každou jazdou sa uistite, že všetky časti správne fungujú Pri jazde používajte ochranné pomôcky: prilbu, chrániče kolien a lakťov a topánky. Tým veľmi znížite riziko zranenia, nie však úplne. Pokiaľ je niektorá časť poškodená alebo nefunguje správne, mali by ste ju pred jazdou vymeniť alebo opraviť. Vyhýbajte sa ostrým hrboľom na ceste, mrežiam kanálov a prudkých zmenám povrchu. Nejazdite na ceste alebo inom povrchu s vodou, pieskom alebo štrkom, či inak znečisteným povrchom. Pri daždivom počasí dochádza ku zníženiu viditeľnosti, horšie sa zatáča a brzdí. Vyvarujte sa rýchlej jazdy, hlavne na prudkých kopcoch. Brzda sa pri stálom používaní zahrieva, preto ju po každom brzdení vždy úplne uvoľnite. Z rovnakých dôvodov tiež nie je vhodné dotýkať sa brzdného mechanizmu ihneď po zastavení. (9) BEZPEČNOSTNÉ OPATRENIA TOTO ODRÁŽADLO NIE JE DOPORUČENÁ PRE UŽIVATEĽOU DO 3 ROKOV ALEBO PRE VÁHU NAD 36 KG. Prečítajte a dodržujte nižšie uvedené opatrenia, inak môže dôjsť k zraneniu alebo rozbitiu odrážadla. PROSÍM POUČTE SVOJE DIEŤA O SPRÁVNOM POUŽÍVANÍ ODRÁŽADLA A TIEŽ O NASLEDUJÚCICH BEZPEČNOSTNÝCH OPATRENIACH. VAROVANIE: NEPOUŽÍVAJTE toto odrážadlo na ceste. A. Používajte prilbu. B. Nejazdite v blízkosti motorových vozidiel. C. Brzdy skúšajte na bezpečnom mieste. D. Nejazdite v blízkosti schodov, zvažujúcich sa ciest, kopcov, vozovky a plaveckých bazénov alebo iných vodných plôch. E. Na odrážadle môže ísť len jeden človek. F. Nejazdite v daždivom počasí, mokrý povrch predlžuje brzdnú dráhu. G. Nikdy sa nenechávajte ťahať iným vozidlom ani dieťaťom na korčuliach alebo na skateboarde. H. NEJAZDITE v noci. I. Vždy jazdite v topánkach. J. Dávajte prednosť chodcom, nejazdite príliš blízko nich. K. Vyvarujte sa riskantných miest, kde sa ovládateľnosť odrážadla znižuje. Diery, výmole, koľaje, hrubý terén, kanálové mreže, štrk, obrubník, lístie, kaluže, to všetko ovplyvňuje jazdu a môže spôsobiť nehodu. L. Nejazdite v teréne alebo na hrubom povrchu. M. Obe ruky majte na riadidlách. N. Nepoužívajte nič, čo bráni sluchu. DÔLEŽITÉ UPOZORNENIE: Zostavenie odrážadla musí prebiehať pod dohľadom dospelého. Pred jazdou musí byť odrážadlo kompletne zostavené. Pred použitím odrážadla si prečítajte dôkladne tento návod. Nevykonávajte na odrážadle iné úpravy než tie, ktoré sú popísané v návode. VÝSTRAHA: Brzdite opatrne, aby ste nedostali šmyk, či nezastavili príliš prudko. Šmyk výrazne zvyšuje opotrebovanie pneumatík, môže dôjsť až k ich poškodeniu.

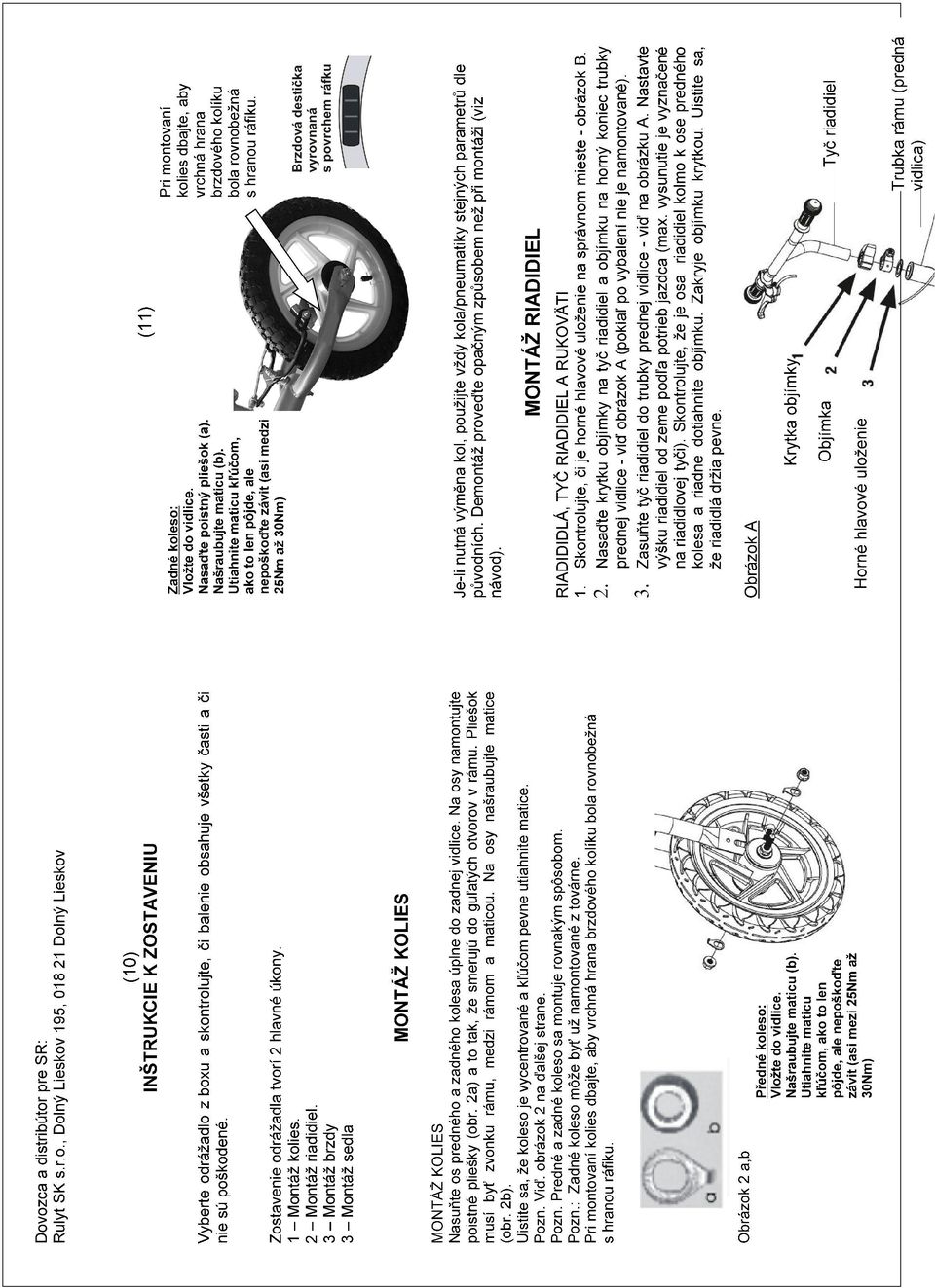

6

7 (12)

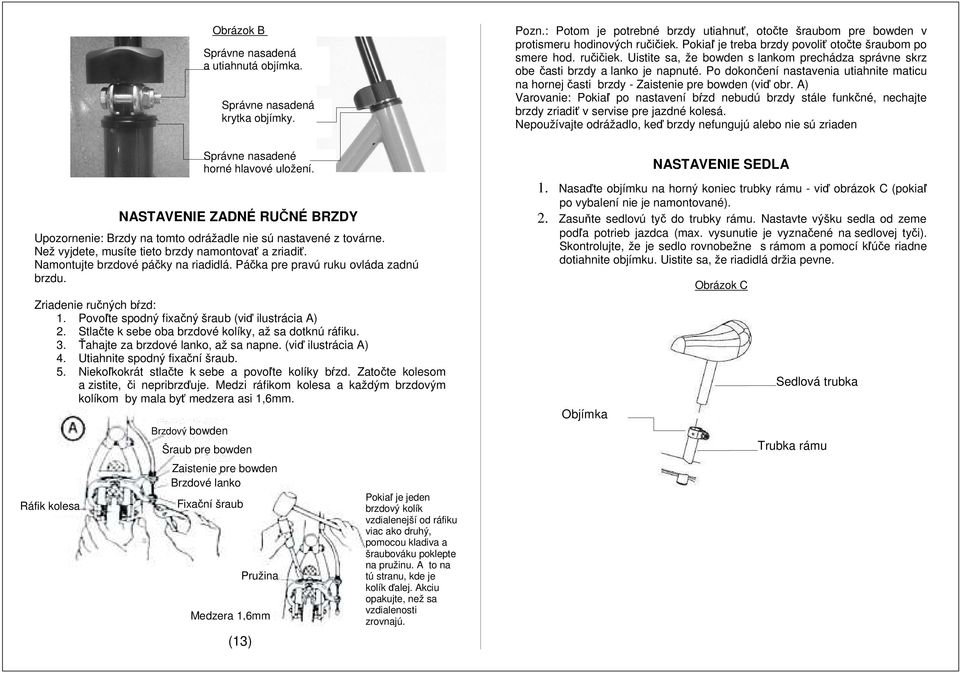

8 Obrázok B NASTAVENIE ZADNÉ RUČNÉ BRZDY Upozornenie: Brzdy na tomto odrážadle nie sú nastavené z továrne. Než vyjdete, musíte tieto brzdy namontovať a zriadiť. Namontujte brzdové páčky na riadidlá. Páčka pre pravú ruku ovláda zadnú brzdu. Zriadenie ručných bŕzd: 1. Povoľte spodný fixačný šraub (viď ilustrácia A) 2. Stlačte k sebe oba brzdové kolíky, až sa dotknú ráfiku. 3. Ťahajte za brzdové lanko, až sa napne. (viď ilustrácia A) 4. Utiahnite spodný fixační šraub. 5. Niekoľkokrát stlačte k sebe a povoľte kolíky bŕzd. Zatočte kolesom a zistite, či nepribrzďuje. Medzi ráfikom kolesa a každým brzdovým kolíkom by mala byť medzera asi 1,6mm. Ráfik kolesa Brzdový bowden Správne nasadená a utiahnutá objímka. Šraub pre bowden Zaistenie pre bowden Brzdové lanko Fixační šraub Správne nasadená krytka objímky. Správne nasadené horné hlavové uložení. (13) Pružina Medzera 1,6mm Pokiaľ je jeden brzdový kolík vzdialenejší od ráfiku viac ako druhý, pomocou kladiva a šraubováku poklepte na pružinu. A to na tú stranu, kde je kolík ďalej. Akciu opakujte, než sa vzdialenosti zrovnajú. Pozn.: Potom je potrebné brzdy utiahnuť, otočte šraubom pre bowden v protismeru hodinových ručičiek. Pokiaľ je treba brzdy povoliť otočte šraubom po smere hod. ručičiek. Uistite sa, že bowden s lankom prechádza správne skrz obe časti brzdy a lanko je napnuté. Po dokončení nastavenia utiahnite maticu na hornej časti brzdy - Zaistenie pre bowden (viď obr. A) Varovanie: Pokiaľ po nastavení bŕzd nebudú brzdy stále funkčné, nechajte brzdy zriadiť v servise pre jazdné kolesá. Nepoužívajte odrážadlo, keď brzdy nefungujú alebo nie sú zriaden NASTAVENIE SEDLA 1. Nasaďte objímku na horný koniec trubky rámu - viď obrázok C (pokiaľ po vybalení nie je namontované). 2. Zasuňte sedlovú tyč do trubky rámu. Nastavte výšku sedla od zeme podľa potrieb jazdca (max. vysunutie je vyznačené na sedlovej tyči). Skontrolujte, že je sedlo rovnobežne s rámom a pomocí kľúče riadne dotiahnite objímku. Uistite sa, že riadidlá držia pevne. Objímka Obrázok C Sedlová trubka Trubka rámu

9 (14) ZOSTAVENÉ ODRÁŽADLO (15) POUŽITIE A ÚDRŽBA POUŽITIE ODRÁŽADLA: Toto odrážadlo se zadnou brzdou je konštruovano pre jedného jazdca. Nie je vhodné pre osoby vážiace viac ako 36 kg. Nie je určená pre jazdu na ceste, off road, skákanie, akrobatické kúsky, ani pre použitie s nejakým motorovým dopravným prostriedkom. Nejazdite v noci, riaďte sa dopravnými predpismi, chodcom dávajte prednosť. Dbajte zvýšenej opatrnosti pri jazde po mokrom či klzkom povrchu, hlavne pri brzdení. Vyhnete sa tak šmykom. Nikdy nenechávajte odrážadlo nezamknutú a bez dozoru. ÚDRŽBA ODRÁŽADLA: Toto odrážadlo je veľmi kvalitné. Pravidelnou údržbou a rozumným užívaním, udržíte odrážadlo v dobrom stave po dlhé roky. 1. Zvyknite si pravidelne kontrolovať, že je všetko dostatočne dotiahnuté. Kontrolujte, že sú riadidlá bezpečné, osy oboch kolies dotiahnuté a brzdy nie sú povolené. 2. Brzdy kontrolujte pred každou jazdou. Kontrolujte páčky oboch bŕzd. Uistite sa, že brzdové kolíky nie sú opotrebované a lanka nie sú zlomené či rozštiepené. Takto by malo vyzerať odrážadlo po správnom zostavení. Pred použitím odrážadla skontrolujte nasledujúce: Pozn.: Kontrolujte kvalitu vzorky na pneumatikách. Pneumatiky sú celoplastové (penové), nepotrebujú teda nafukovať. Pozn.: Ložiska a výplet kolies sú náročnejšie na opravu i výmenu. Preto ich mazanie, čistenie alebo výmenu prenechajte kvalifikovanému servisu jazdných kolies. Rozbité alebo chybné časti okamžite vymeňte. Obsahuje-li konstrukce odrážadla samopojistné matice či ostatní samopojistné příslušenství, dochází při častém povolování a utahování ke ztrátě jejich účinnosti. V tomto případě je nutné pracovní části vyměnit. Rozbité nebo vadné části okamžitě vyměňte. 1. Uistite sa, že riadidlá sú bezpečne namontované. 2. Vyskúšajte riadne funkčnosť prednej i zadnej brzdy. 3. Skontrolujte, že obe rukoväti riadidiel sú pevne nasadené. 4. Vyskúšajte nožný stojan. 5. Prečítajte si pokyny k používaniu na ďalšej strane. Tak a teraz ste pripravení na jazdu. Ale nezabudnite použiť prilbu a ďalšie ochranné pomôcky. NÁRADIE NUTNÉ PRE ZOSTAVENIE Viacúčelový kľúč Imbusový kľúč

10 (16)
