RC model UFO s LED osvětlením RtF. Obj. č.: Popis výrobku. Rozsah dodávky

Transkript

1 Popis výrobku RC UFO představuje již sestavený model létajícího objektu, který je možné řídit na dálku, pomocí dálkového ovládaní. K stoupání do výšky se využívají 2 protilehlé rotory. Další menší motor se používá k pohybu dopředu. Ke zvýšení vizuálního efektu jsou v modelu ještě zabudovány LED. Vzhledem ke své velikosti a váze je model značně citlivý na vítr. Proto je určen k použití v uzavřených místnostech. Venku jej používejte jenom za úplného bezvětří. Vždy dodržujte maximální vzdálenost od dálkového ovládaní. RC model UFO s LED osvětlením RtF Výrobek není hračka. Udržujte jej mimo dosah dětí do 14 let. Rozsah dodávky 1 Model RC UFO 2 Dálkové ovládání 3 Anténa pro dálkové ovládání Obj. č.: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup modelu RC UFO s LED osvětlením. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Obrázek 1 Dálkové ovládání je napájeno 6 bateriemi AA, které nejsou součástí dodávky. Pokud budete chtít model UFO nabíjet pomocí USB kabelu, můžete si jej dodatečně objednat.

2 Než začnete výrobek požívat Vždy zkontrolujte funkční bezpečnost modelu a systému dálkového ovládaní. Dávejte pozor na viditelné poškození, jako například vadné konektory a poškozené kabely. Všechny pohyblivé části modelu musí běžet hladce, ale neměly by mít zbytečnou vůli v ložisku. Li-Pol akumulátory, které jsou potřebné k provozu a už jsou v modelu pevně nainstalovány, se smí nabíjet jenom přes nabíjecí zařízení vysílače, nebo přes USB kabel. Nedodržení tohoto pravidla vede ke vzniku rizika požáru a výbuchu a také k neplatnosti záruky. K napájení vysílače vždy používejte kvalitní alkalické baterie. Ujistěte se, (pomocí zkoušečky), že mají dostatečnou kapacitu. Když jsou baterie vybité, vždy vyměňte celou sadu a nikdy jenom jednotlivý článek. Obecně platí, že vysílač lze provozovat i s použitím dobíjecích baterií (akumulátoru) namísto běžných baterií. Nicméně menší počet článků akumulátoru může mít za následek kratší dosah. Taktéž se prodlouží čas potřebný pro nabíjení. Abyste mohli model ovládat, vždy vytáhněte teleskopickou anténu na její plnou délku. Jinak bude mít vysílač podstatně kratší dosah a zvýši se jeho zatížení. Vždy zapínejte jako první vysílač. Až poté můžete zprovoznit model. Jinak může dojít k nepředvídatelnému chování modelu a nechtěným reakcím rotoru! Před každým použitím zkontrolujte správnou polohu hlavního i vedlejšího rotoru. Ujistěte se, že když rotory běží, nejsou v jejich dosahu žádné předměty a ani se jich nedotýkáte. Létání Při ovládání modelu neriskujte! Vaše vlastní bezpečnost i bezpečnost vašeho okolí závisí při používání modelu pouze na vás. Nevhodné ovládání může vést ke škodě na majetku, nebo na zdraví. Proto v průběhu létání vždy udržujte dostatečnou vzdálenost od lidí, zvířat a objektů. Pro létání vybírejte vhodné místo. Používejte model jenom tehdy, když vaše schopnost reakce není omezena únavou, alkoholem, nebo léky. Nelétejte s modelem proti sobě nebo proti jiným lidem. V průběhu provozu se motor, řídicí systém a akumulátory mohou zahřívat. Proto před nabíjením akumulátoru v modelu ponechte UFO 10 až 15 minut v klidu. Nikdy nevypínejte vysílač (dálkové ovládání), když je model v běhu. Vždy po přistání nejdříve vypněte model a až potom vysílač. V případě poruchy, nebo poškození použijte model až poté, co je porucha nebo závada odstraněna. Manipulace s bateriemi a akumulátory Akupacky pro modely Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Vypínejte UFO po skončení létání a nenechávejte model zapnutý, když jej nepoužíváte (např. v průběhu transportu nebo při skladování). Jinak se může Li-Pol akupack zcela vybít, čím se zničí a budou nepoužitelné! Vzniká tím i nebezpečí nesprávného chodu zpříčiněného poruchami. Rotory mohou nechtěně začít pracovat a způsobit škodu, nebo zranění. Akupack nenabíjejte nikdy okamžitě po skončení létání. Vždy je před opětovným nabitím nejdříve vychladnout (aspoň 10 až 15 minut). K nabíjení akupacku používejte vždy jen nabíjecí zařízení vysílače, nebo USB připojení kabelem (není součástí dodávky). Při nabíjení nenechávejte akupack bez dozoru. Když je akupack plně nabitý, odpojte jej od nabíječky. Nabíjet akumulátory se smí jenom v suché místnosti. Ani nabíječka, ani akupack nesmí přijít do styku s vlhkem a mokrem. Před prvním použitím Součásti dálkového ovládání (vysílače) 1 Vypínač 2 LED kontrolka 3 Teleskopická anténa 4 Plynová páka 5 Řízení pohybu vpřed/vzad a rotace 6 Ovládání rotace kolem vertikální osy 7 Kryt nabíjecího kabelu 8 Nabíjecí kabel Obrázek 2

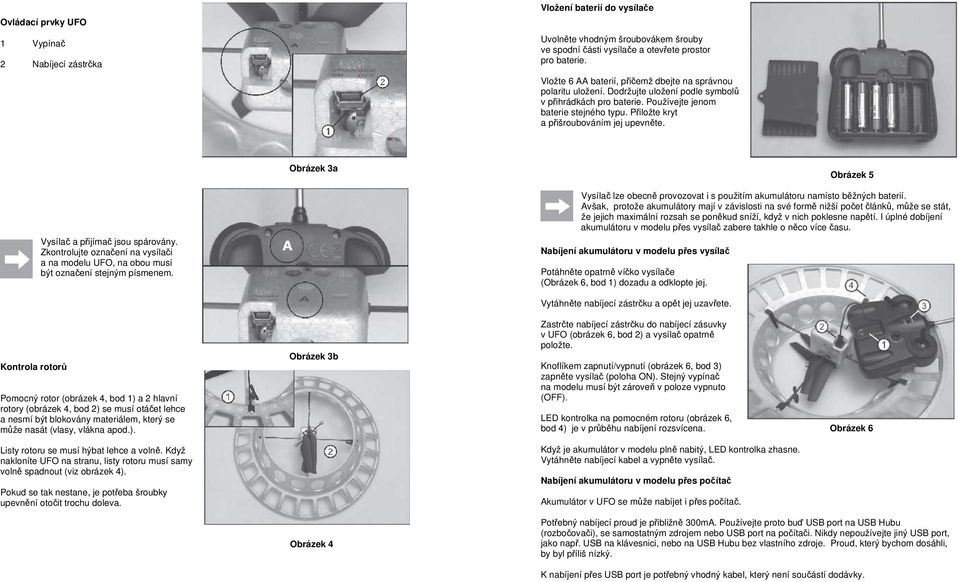

3 Ovládací prvky UFO 1 Vypínač 2 Nabíjecí zástrčka Vložení baterií do vysílače Uvolněte vhodným šroubovákem šrouby ve spodní části vysílače a otevřete prostor pro baterie. Vložte 6 AA baterií, přičemž dbejte na správnou polaritu uložení. Dodržujte uložení podle symbolů v přihrádkách pro baterie. Používejte jenom baterie stejného typu. Přiložte kryt a přišroubováním jej upevněte. Obrázek 3a Obrázek 5 Vysílač a přijímač jsou spárovány. Zkontrolujte označení na vysílači a na modelu UFO, na obou musí být označení stejným písmenem. Vysílač lze obecně provozovat i s použitím akumulátoru namísto běžných baterií. Avšak, protože akumulátory mají v závislosti na své formě nižší počet článků, může se stát, že jejich maximální rozsah se poněkud sníží, když v nich poklesne napětí. I úplné dobíjení akumulátoru v modelu přes vysílač zabere takhle o něco více času. Nabíjení akumulátoru v modelu přes vysílač Potáhněte opatrně víčko vysílače (Obrázek 6, bod 1) dozadu a odklopte jej. Kontrola rotorů Pomocný rotor (obrázek 4, bod 1) a 2 hlavní rotory (obrázek 4, bod 2) se musí otáčet lehce a nesmí být blokovány materiálem, který se může nasát (vlasy, vlákna apod.). Listy rotoru se musí hýbat lehce a volně. Když nakloníte UFO na stranu, listy rotoru musí samy volně spadnout (viz obrázek 4). Pokud se tak nestane, je potřeba šroubky upevnění otočit trochu doleva. Obrázek 3b Obrázek 4 Vytáhněte nabíjecí zástrčku a opět jej uzavřete. Zastrčte nabíjecí zástrčku do nabíjecí zásuvky v UFO (obrázek 6, bod 2) a vysílač opatrně položte. Knoflíkem zapnutí/vypnutí (obrázek 6, bod 3) zapněte vysílač (poloha ON). Stejný vypínač na modelu musí být zároveň v poloze vypnuto (OFF). LED kontrolka na pomocném rotoru (obrázek 6, bod 4) je v průběhu nabíjení rozsvícena. Obrázek 6 Když je akumulátor v modelu plně nabitý, LED kontrolka zhasne. Vytáhněte nabíjecí kabel a vypněte vysílač. Nabíjení akumulátoru v modelu přes počítač Akumulátor v UFO se může nabíjet i přes počítač. Potřebný nabíjecí proud je přibližně 300mA. Používejte proto buď USB port na USB Hubu (rozbočovači), se samostatným zdrojem nebo USB port na počítači. Nikdy nepoužívejte jiný USB port, jako např. USB na klávesnici, nebo na USB Hubu bez vlastního zdroje. Proud, který bychom dosáhli, by byl příliš nízký. K nabíjení přes USB port je potřebný vhodný kabel, který není součástí dodávky.

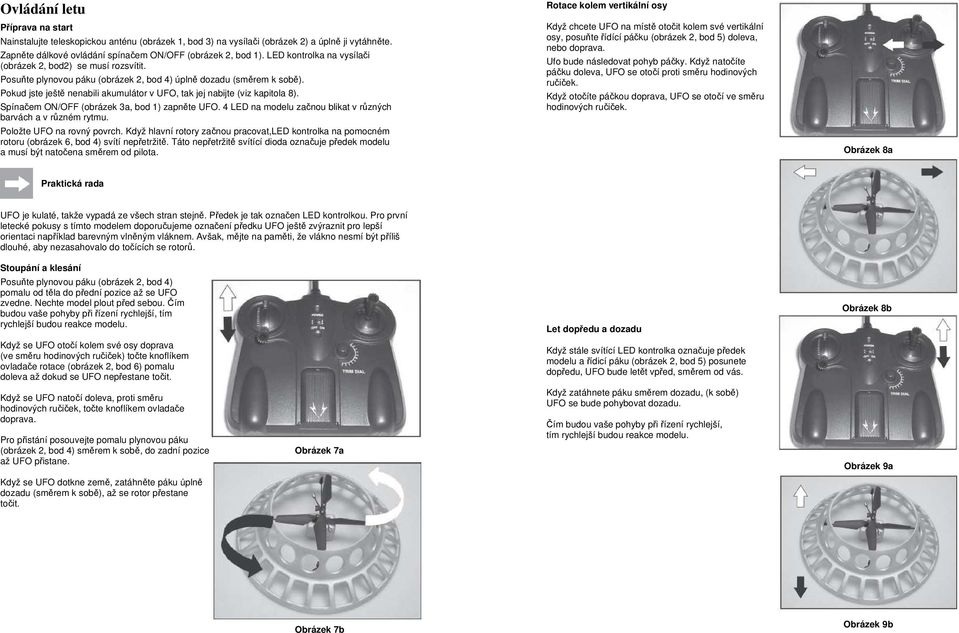

4 Ovládání letu Příprava na start Nainstalujte teleskopickou anténu (obrázek 1, bod 3) na vysílači (obrázek 2) a úplně ji vytáhněte. Zapněte dálkové ovládání spínačem ON/OFF (obrázek 2, bod 1). LED kontrolka na vysílači (obrázek 2, bod2) se musí rozsvítit. Posuňte plynovou páku (obrázek 2, bod 4) úplně dozadu (směrem k sobě). Pokud jste ještě nenabili akumulátor v UFO, tak jej nabijte (viz kapitola 8). Spínačem ON/OFF (obrázek 3a, bod 1) zapněte UFO. 4 LED na modelu začnou blikat v různých barvách a v různém rytmu. Položte UFO na rovný povrch. Když hlavní rotory začnou pracovat,led kontrolka na pomocném rotoru (obrázek 6, bod 4) svítí nepřetržitě. Táto nepřetržitě svítící dioda označuje předek modelu a musí být natočena směrem od pilota. Rotace kolem vertikální osy Když chcete UFO na místě otočit kolem své vertikální osy, posuňte řídící páčku (obrázek 2, bod 5) doleva, nebo doprava. Ufo bude následovat pohyb páčky. Když natočíte páčku doleva, UFO se otočí proti směru hodinových ručiček. Když otočíte páčkou doprava, UFO se otočí ve směru hodinových ručiček. Obrázek 8a Praktická rada UFO je kulaté, takže vypadá ze všech stran stejně. Předek je tak označen LED kontrolkou. Pro první letecké pokusy s tímto modelem doporučujeme označení předku UFO ještě zvýraznit pro lepší orientaci například barevným vlněným vláknem. Avšak, mějte na paměti, že vlákno nesmí být příliš dlouhé, aby nezasahovalo do točících se rotorů. Stoupání a klesání Posuňte plynovou páku (obrázek 2, bod 4) pomalu od těla do přední pozice až se UFO zvedne. Nechte model plout před sebou. Čím budou vaše pohyby při řízení rychlejší, tím rychlejší budou reakce modelu. Když se UFO otočí kolem své osy doprava (ve směru hodinových ručiček) točte knoflíkem ovladače rotace (obrázek 2, bod 6) pomalu doleva až dokud se UFO nepřestane točit. Když se UFO natočí doleva, proti směru hodinových ručiček, točte knoflíkem ovladače doprava. Pro přistání posouvejte pomalu plynovou páku (obrázek 2, bod 4) směrem k sobě, do zadní pozice Obrázek 7a až UFO přistane. Když se UFO dotkne země, zatáhněte páku úplně dozadu (směrem k sobě), až se rotor přestane točit. Let dopředu a dozadu Když stále svítící LED kontrolka označuje předek modelu a řídicí páku (obrázek 2, bod 5) posunete dopředu, UFO bude letět vpřed, směrem od vás. Když zatáhnete páku směrem dozadu, (k sobě) UFO se bude pohybovat dozadu. Čím budou vaše pohyby při řízení rychlejší, tím rychlejší budou reakce modelu. Obrázek 8b Obrázek 9a Obrázek 7b Obrázek 9b

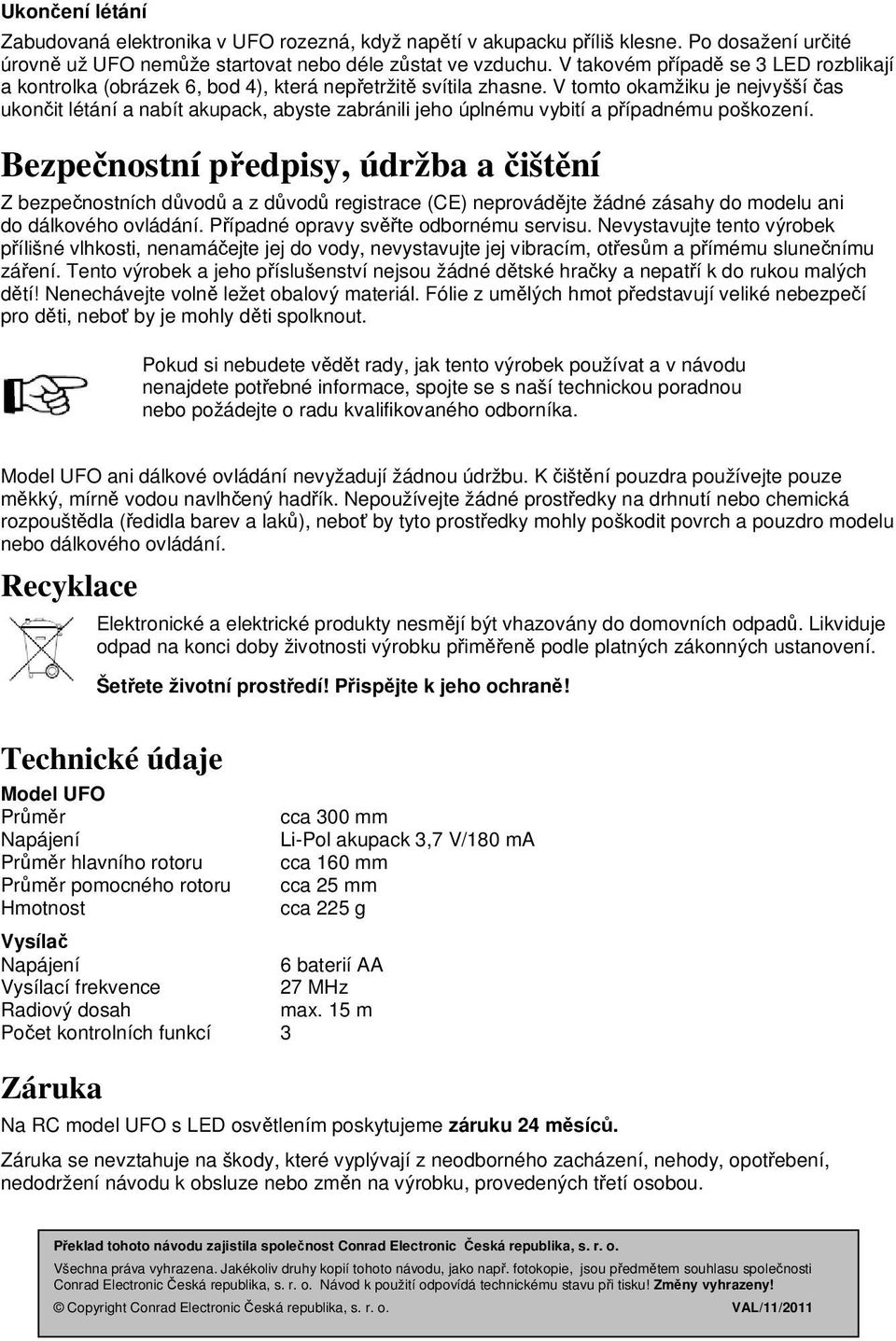

5 Ukončení létání Zabudovaná elektronika v UFO rozezná, když napětí v akupacku příliš klesne. Po dosažení určité úrovně už UFO nemůže startovat nebo déle zůstat ve vzduchu. V takovém případě se 3 LED rozblikají a kontrolka (obrázek 6, bod 4), která nepřetržitě svítila zhasne. V tomto okamžiku je nejvyšší čas ukončit létání a nabít akupack, abyste zabránili jeho úplnému vybití a případnému poškození. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do modelu ani do dálkového ovládání. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Model UFO ani dálkové ovládání nevyžadují žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro modelu nebo dálkového ovládání. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Technické údaje Model UFO Průměr cca 300 mm Napájení Li-Pol akupack 3,7 V/180 ma Průměr hlavního rotoru cca 160 mm Průměr pomocného rotoru cca 25 mm Hmotnost cca 225 g Vysílač Napájení 6 baterií AA Vysílací frekvence 27 MHz Radiový dosah max. 15 m Počet kontrolních funkcí 3 Záruka Na RC model UFO s LED osvětlením poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/11/2011
