VIBRAČNÍ VÁLEC VEDENÝ

Save this PDF as:
Rozměr: px
Začít zobrazení ze stránky:

Download "VIBRAČNÍ VÁLEC VEDENÝ"

Transkript

1 VIBRAČNÍ VÁLEC VEDENÝ WALK-BEHIND VIBRATORY ROLLER KATALOG NÁHRADNÍCH DÍLŮ VVV 600/12 SPARE PARTS CATALOGUE VVV 601/12 NTC STAVEBNÍ TECHNIKA spol. s r.o. Maloskalická 120, Česká Skalice

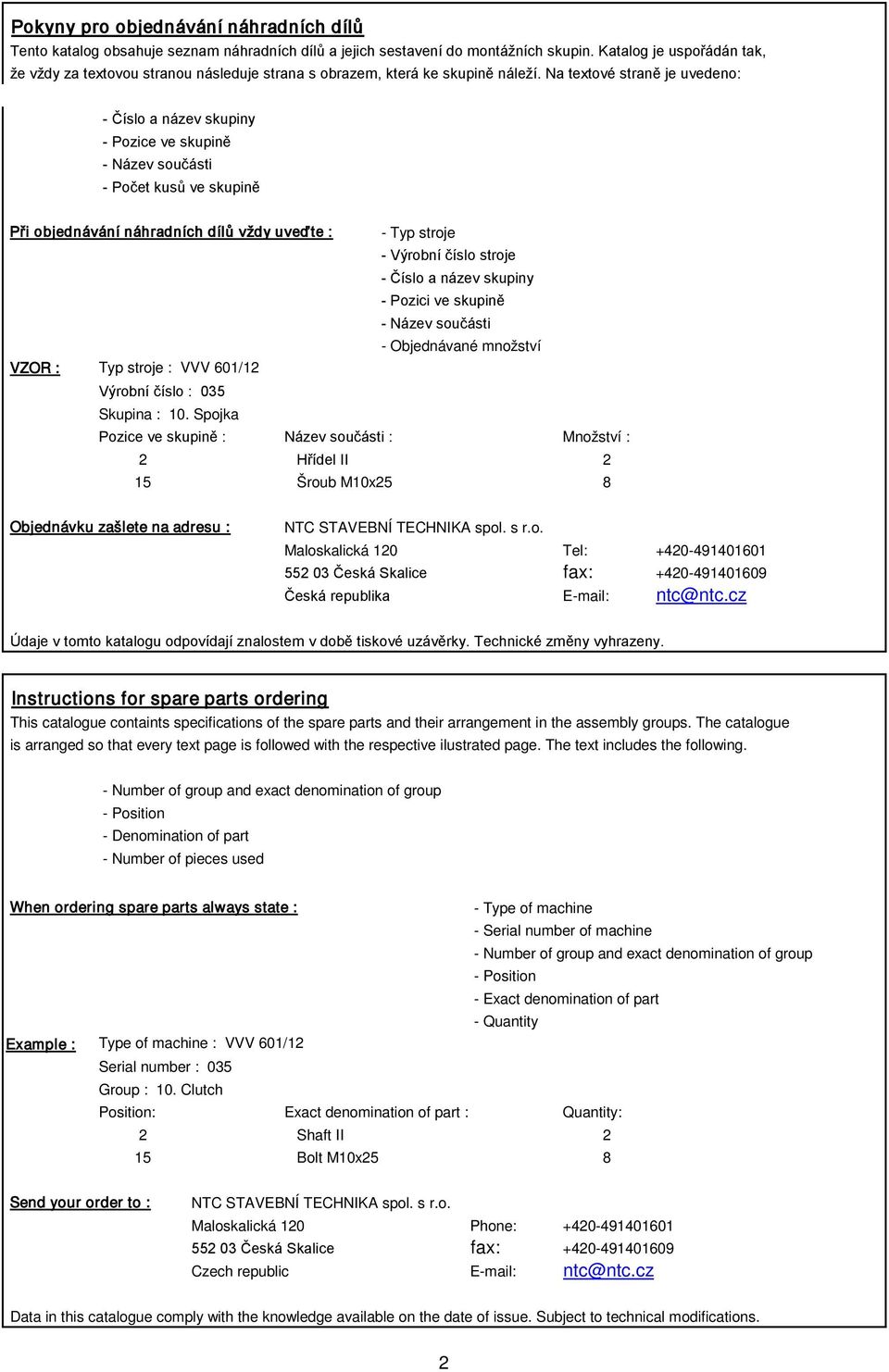

2 Pokyny pro objednávání náhradních dílů Tento katalog obsahuje seznam náhradních dílů a jejich sestavení do montážních skupin. Katalog je uspořádán tak, že vždy za textovou stranou následuje strana s obrazem, která ke skupině náleží. Na textové straně je uvedeno: - Číslo a název skupiny - Pozice ve skupině - Název součásti - Počet kusů ve skupině Při objednávání náhradních dílů vždy uveďte : - Typ stroje - Výrobní číslo stroje - Číslo a název skupiny - Pozici ve skupině - Název součásti - Objednávané množství VZOR : Typ stroje : VVV 601/12 Výrobní číslo : 035 Skupina : 10. Spojka Pozice ve skupině : Název součásti : Množství : 2 Hřídel II 2 15 Šroub M10x25 8 Objednávku zašlete na adresu : NTC STAVEBNÍ TECHNIKA spol. s r.o. Maloskalická 120 Tel: Česká Skalice fax: Česká republika Údaje v tomto katalogu odpovídají znalostem v době tiskové uzávěrky. Technické změny vyhrazeny. Instructions for spare parts ordering This catalogue containts specifications of the spare parts and their arrangement in the assembly groups. The catalogue is arranged so that every text page is followed with the respective ilustrated page. The text includes the following. - Number of group and exact denomination of group - Position - Denomination of part - Number of pieces used When ordering spare parts always state : - Type of machine - Serial number of machine - Number of group and exact denomination of group - Position - Exact denomination of part - Quantity Example : Type of machine : VVV 601/12 Serial number : 035 Group : 10. Clutch Position: Exact denomination of part : Quantity: 2 Shaft II 2 15 Bolt M10x25 8 Send your order to : NTC STAVEBNÍ TECHNIKA spol. s r.o. Maloskalická 120 Phone: Česká Skalice fax: Czech republic Data in this catalogue comply with the knowledge available on the date of issue. Subject to technical modifications. 2

3 Typ stroje: Vibrační válec vedený VVV 600/12 Type of machine: Walk-behind vibratory roller VVV 601/12 Číslo skupiny Název skupiny Počet kusů Strana Number of group Exact denomination of group Pieces used Page 1 Rám 1 4 Frame 2 Běhouny 1 6 Drums 3 Napínání řetězu 1 7 Chain tensioning 4 Vibrátor 1 8 Vibrator 5 Horní deska kompletní 1 10 Engine board assembly 6 Oj s ovládáním 1 12 Control bar assembly 7 Parkovací brzda 1 15 Parking brake 8 Hydraulický obvod 1 16 Hydraulic circuit 9 Hydrogenerátor 1 18 Hydraulic pump 10 Spojka 1 22 Clutch 11 Motor 1 24 Engine 12 Kropení - Škrabáky - Kryty 1 28 Sprinkling - Scrapers - Covers 3

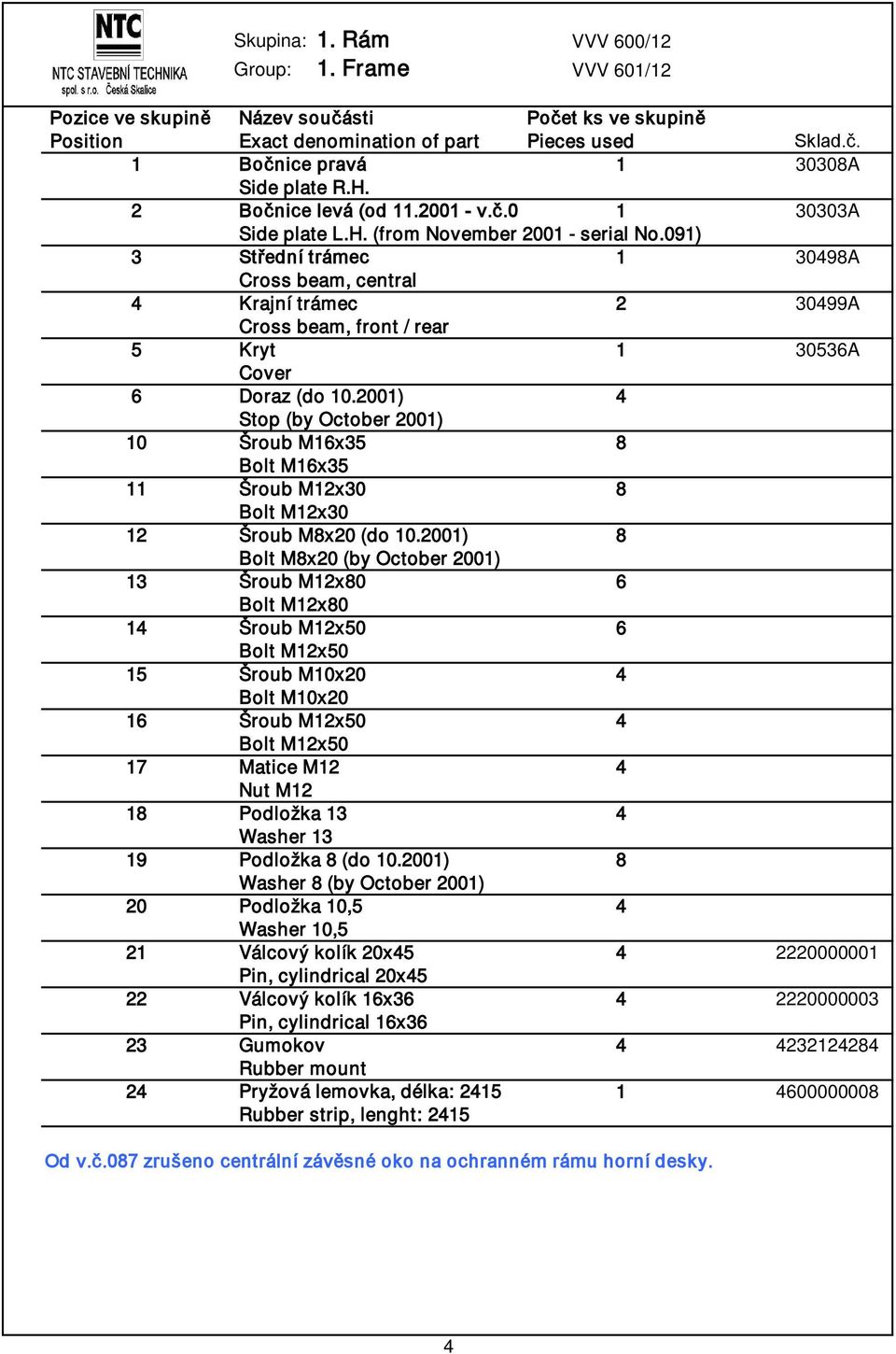

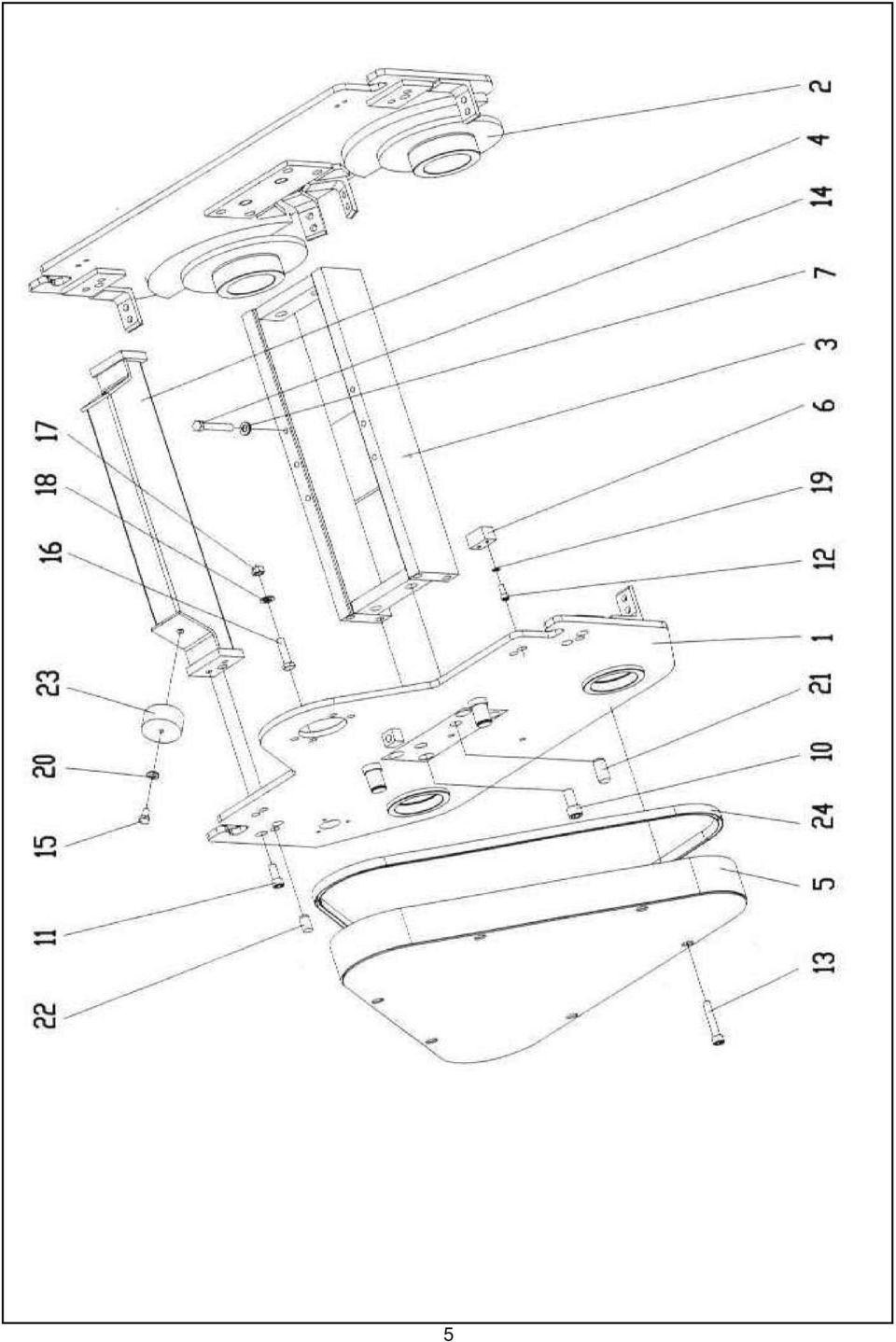

4 Skupina: 1. Rám VVV 600/12 Group: 1. Frame VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 1 Bočnice pravá A Side plate R.H. 2 Bočnice levá (od v.č A Side plate L.H. (from November serial No.091) 3 Střední trámec A Cross beam, central 4 Krajní trámec A Cross beam, front / rear 5 Kryt A Cover 6 Doraz (do ) 4 Stop (by October 2001) 10 Šroub M16x35 8 Bolt M16x35 11 Šroub M12x30 8 Bolt M12x30 12 Šroub M8x20 (do ) 8 Bolt M8x20 (by October 2001) 13 Šroub M12x80 6 Bolt M12x80 14 Šroub M12x50 6 Bolt M12x50 15 Šroub M10x20 4 Bolt M10x20 16 Šroub M12x50 4 Bolt M12x50 17 Matice M12 4 Nut M12 18 Podložka 13 4 Washer Podložka 8 (do ) 8 Washer 8 (by October 2001) 20 Podložka 10,5 4 Washer 10,5 21 Válcový kolík 20x Pin, cylindrical 20x45 22 Válcový kolík 16x Pin, cylindrical 16x36 23 Gumokov Rubber mount 24 Pryžová lemovka, délka: Rubber strip, lenght: 2415 Od v.č.087 zrušeno centrální závěsné oko na ochranném rámu horní desky. 4

5 5

6 Skupina: 2. Běhouny VVV 600/12 Group: 2. Drums VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 1 Běhoun 2 P 30305A Drum Z 30534A 2 Kroužek I A Ring I 3 Kroužek II A Ring II 4 Víčko A Cap 5 Řetězové kolo 27 z A Sprocket 27 teeth 6 Podložka A Washer 10 Šroub M10x30 2 Bolt M10x30 11 Ložisko Bearing 12 Pojistný kroužek Locking ring Pero 8x7x Key 8x7x36 14 Gufero 55x80x Oil seal 55x80x8 6

7 Skupina: 3. Napínání řetězu VVV 600/12 Group: 3. Chain tensioning VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 1 Těleso napínáku A Chain tensioner 2 Řetězové kolo 17 z A Sprocket 17 teeth 3 Kroužek II (do ) A Ring II (by April 2002) 4 Kroužek (do ) A Ring (by April 2002) 5 Řetězové kolo 22 z A Sprocket 22 teeth 6 Podložka A Washer 10 Šroub M12x70 1 Bolt M12x70 11 Šroub M12x35 2 Bolt M12x35 12 Šroub M8x20 1 Bolt M8x20 13 Matice M12 1 Nut M12 14 Podložka 12 2 Washer Pojistný kroužek 47 6 Locking ring Pojistný kroužek 25 3 Locking ring Pero 8x7x32 1 Key 8x7x32 18 Ložisko Bearing 19 Řetěz 1 Chain 7

8 Skupina: 4. Vibrátor VVV 600/12 Group: 4. Vibrator VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 0 Vibrátor - sestava D Vibratory assembly 1 Plášť vibrátoru A Vibrator casing 2 Excentr D Eccentric 3 Víko II A Cover II 4 Víko I A Cover I 5 Řemenice A Pulley 6 Kroužek II A Ring II 7 Šroub A Bolt 8 Zátka A Plug 11 Šroub M8x35 4 Bolt M8x35 12 Šroub M8x20 2 Bolt M8x20 13 Šroub M8x25 4 Bolt M8x25 14 Podložka 8,4 8 Washer 8,4 15 Pero 8x7x Key 8x7x20 16 Kroužek 25,5x Ring 25,5x65 17 Kroužek 85x Ring 85x2 18 Kroužek 100x Ring 100x2 19 Těsnící kroužek 8x Sealing ring 8x12 20 Těsnící kroužek 16x Sealing ring 16x20 21 Ložisko Bearing 22 Gufero 42x55x Oil seal 42x55x8 8

9 9

10 Skupina: 5. Horní deska kompletní VVV 600/12 Group: 5. Engine board assembly VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 1 Horní deska A Engine board B C D 4 Pouzdro I A Bushing I 5 Čep A Plug 6 Pouzdro II A Bushing II 7 Šroub A Bolt 8 Výrobní štítek Type plate 9 Držák A Holder 10 Pružina tlačná Spring, push 16 Šroub M8x16 2 Bolt M8x16 17 Matice M16 2 Nut M16 19 Podložka 8,4 4 Washer 8,4 22 Pojistný kroužek Locking ring Rýhovaný hřeb 3x6 4 Nail 3x6 25 Rukojeť Handle Gumokov Ruber mount 27 Matice M10 1 Nut M10 28 Gumokov A Ruber mount Horní deska bez Aretace Aretace (poz.4,5,6,10,22,25) R 10

11 11

12 Skupina: 6. Oj s ovládáním VVV 600/12 Group: 6. Control bar assembly VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 1 Oj (od v.č.054) A Control bar (from January serial No.054) 600/12 Oj A Control bar 601/12 2 Držadlo A Handle 3 Čep I A Pin, pivot I 4 Čep II A Pin, pivot II 5 Kryt A Cover 6 Spodní plech A Cover plate, bottom 7 Horní plech A Cover plate, top 8 Pouzdro A Bushing 9 Páka A Lever 10 Šroub A Bolt 11 Držák pružiny HONDA A Spring holder HONDA pouze HONDA 12 Pružina soudková tlačná HONDA 1 Spring, push HONDA pouze HONDA 13 Podvozek A Chassis pouze 601/12 14 Ložisko A Bearing pouze 601/12 15 Rozpěrka A Spacer pouze 601/12 16 Vložka A Insert pouze 601/12 17 Šroub M10x25 2 Bolt M10x25 19 Šroub M8x45 1 Bolt M8x45 20 Šroub M6x10 2 Bolt M6x10 21 Šroub M5x10 4 Bolt M5x10 22 Matice M8 1 Nut M8 23 Podložka 10,2 2 Washer 10,2 24 Podložka 6,4 2 Washer 6,4 25 Ložisko Bearing 12

13 Skupina: 6. Oj s ovládáním VVV 600/12 Group: 6. Control bar assembly VVV 601/12 26 Pružina talířová Beleville spring 27 Vypínač spojky s krytkou (černý) Clutch ON/OFF switch (black) with cover 28 Vypínač motoru s krytkou (červený)honda Engine ON/OFF switch (red) with cover pouze HONDA Záslepka obdélníková (černá) HATZ Dummy plug (black) HATZ pouze HATZ 29 Bowden plynu, délka: Bowden, throttle, lenght: 2330 Bowden plynu, délka: Bowden, throttle, lenght: 2450 HONDA 30 Lanko plynu, délka: Cable, throttle, lenght: 2200 HATZ Lanko plynu komplet A Cable, throttle - set HONDA Lanko plynu komplet A Cable, throttle - set HATZ 31 Ovládací lano s bowdenem, délka: Control cable assembly, lenght: 2770 Ovládací lano s bowdenem, délka: Control cable assembly, lenght: 2770 (Afrika) 32 Vidlice ovládacího lana 2 souč. poz.31 Fork, control cable 34 Kabel, délka: Cable, lenght: Zátka 2 Plug 36 Hadice, Ø17/Ø12, Hose, Ø17/Ø12, Hadice, Ø17/Ø12, Hose, Ø17/Ø12, Šroub M16x190 1 pouze 601/12 Bolt M16x Šroub M16x30 1 pouze 601/12 Bolt M16x30 40 Šroub M12x60 4 pouze 601/12 Bolt M12x60 41 Matice M16 1 pouze 601/12 Nut M16 42 Mazací hlavice Grease nipple pouze 601/12 43 Pojistný kroužek 40 1 pouze 601/12 Locking ring Kolo s pneumatikou Wheel with tyre pouze 601/12 45 Ložisko (součást poz.44) Bearing (part of pos.44) pouze 601/12 46 Doraz A Stop 47 Krytka A Cover 13

14 Skupina: 6. Oj s ovládáním VVV 600/12 Group: 6. Control bar assembly VVV 601/12 48 Šroub M8x12 3 Bolt M8x12 Ovládací lano s bowdenem 183-V-TG (do ) - poz se 2 ks Vidlice ovládacího lana M-204 a 1ks Úplná objímka uchycení. Svarek Oj ze dne pro objímku uchycení. Vyráběno od do cca výr.č. 030 až 077, 079, 081, 083, 084, 091, 092,

15 Skupina: 7. Parkovací brzda VVV 600/12 Group: 7. Parking brake VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 0 Parkovací brzda - sestava A Parking brake assembly 1 Pouzdro A Bushing 2 Pístnice A Piston rod 3 Píst brzdy A Brake piston 4 Pružina tlačná Spring, push 8 Šroub M8x16 3 Bolt M8x16 9 Jehlový váleček 6x36 1 Needle pin 6x36 15

16 Skupina: 8. Hydraulický obvod VVV 600/12 Group: 8. Hydraulic circuit VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 1 Regulační hydrogenerátor Hydraulic pump, variable displacement 2 Hydromotor Hydromotor 3 Filtr Filter 4 Vložka filtru Filter element 5 Hrdlo 3/4-16UNF A Socket 3/4-16UNF 6 Hrdlo G1/2" A Socket G1/2" 7 Oko přípojky Js A Adaptor Js 8 8 Šroub přípojky 9/16-18UNF Adaptor 9/16-18UNF 9 Hrdlo 7/16-20UNF Socket 7/16-20UNF 10 Hrdlo G3/4" Socket G3/4" 11 Hrdlo M16x1, Socket M16x1,5 13 Kryt A Cover 15 Šroub M8x12 1 Bolt M8x12 16 Odvzdušňovací zátka A Breathing plug 17 Hydraulická hadice, délka 555 Honda Hydraulic hose, lenght: 555 Honda Hydraulická hadice, délka 1000 Hatz Hydraulic hose, lenght: 1000 Hatz 18 Hydraulická hadice, délka 625 Honda Hydraulic hose, lenght: 625 Honda Hydraulická hadice, délka 830 Hatz Hydraulic hose, lenght: 830 Hatz 19 Hydraulická hadice, délka Hydraulic hose, lenght: Hydraulická hadice, délka 350 Honda Hydraulic hose, lenght: 350 Honda Hydraulická hadice, délka 390 Hatz Hydraulic hose, lenght: 390 Hatz 21 Hydraulická hadice, dělka 400 Honda Hydraulic hose, lenght 400 Honda Hydraulická hadice, délka 350 Hatz Hydraulic hose, lenght: 350 Hatz 22 Těsnící kroužek 27x32 2 Sealing ring 27x32 23 Těsnící kroužek 21x Sealing ring 21x25 16

17 Skupina: 8. Hydraulický obvod VVV 600/12 Group: 8. Hydraulic circuit VVV 601/12 24 Těsnící kroužek 16x Sealing ring 16x20 25 Těsnící kroužek 8x Sealing ring 8x14 26 Těsnící kroužek 14x Sealing ring 14x20 17

18 Skupina: 9. Hydrogenerátor VVV 600/12 Group: 9. Hydraulic pump VVV 601/12 HONDA GX 200 Position Exact denomination of part Pieces used Sklad.č. 0 Hydrogenerátor - sestava A Hydraulic pump assembly 1 Nosič hydrogenerátoru A Bracket - hydraulic pump 2 Excentrický doraz A Eccentric stop 3 Páka pružiny levá A Lever - neutral adjustment, L.H. 4 Páka pružiny pravá A Lever - neutral adjustment, R.H. 5 Páka bowdenu A Lever, control cable 6 Řemenice hydrogenerátoru A Pulley, hydraulic pump 7 Víko A Cover 8 Pružina tažná A Spring, push 9 Centráž A Centring 10 Doraz A Stop 11 Šroub M8x25 4 Bolt M8x25 12 Šroub M8x20 4 Bolt M8x20 13 Šroub M10x40 2 Bolt M10x40 14 Šroub M6x16 1 Bolt M6x16 15 Šroub M5x12 1 Bolt M5x12 16 Šroub M6x30 1 Bolt M6x30 17 Matice M10 5 Nut M10 18 Podložka 6,4 1 Washer 6,4 19 Podložka 10,5 5 Washer 10,5 20 Ložisko Bearing 21 Pojistný kroužek 10 1 Locking ring Pero 5x5x Key 5x5x30 23 Kolík 5x28 1 Pin 5x28 24 Matice M8 4 Nut M8 29 Regulační hydrogenerátor Hydraulic pump, variable displacement 18

19 Skupina: 9. Hydrogenerátor VVV 600/12 H Group: 9. Hydraulic pump VVV 601/12 H HATZ 1B20, HATZ 1B30 Position Exact denomination of part Pieces used 0 Hydrogenerátor - sestava A Hydraulic pump assembly 1 Nosič hydrogenerátoru A Bracket - hydraulic pump 2 Excentrický doraz A Eccentric stop 3 Páka pružiny levá A Lever - neutral adjustment, L.H. 4 Páka pružiny pravá A Lever - neutral adjustment, R.H. 5 Páka bowdenu A Lever, control cable 6 Řemenice hydrogenerátoru A Pulley, hydraulic pump 8 Pružina tažná Spring, push 9 Regulační hydrogenerátor Hydraulic pump, variable displacement 10 Doraz A Stop 12 Šroub M10x30 4 Bolt M10x30 13 Šroub M10x35 2 Bolt M10x35 14 Šroub M6x16 1 Bolt M6x16 15 Šroub M5x12 1 Bolt M5x12 16 Šroub M6x30 1 Bolt M6x30 17 Matice M10 5 Nut M10 18 Podložka 6,4 1 Washer 6,4 19 Podložka 10,5 5 Washer 10,5 20 Ložisko Bearing 21 Pojistný kroužek Locking ring Pero 5x5x Key 5x5x30 23 Kolík 5x28 1 Pin 5x28 19

20 Skupina: 9. Hydrogenerátor VVV 600/12 G Group: 9. Hydraulic pump VVV 601/12 G HONDA GX 270 Position Exact denomination of part Pieces used Sklad.č. 0 Hydrogenerátor - sestava A Hydraulic pump assembly 1 Nosič hydrogenerátoru A Bracket - hydraulic pump 2 Excentrický doraz A Eccentric stop 3 Páka pružiny levá A Lever - neutral adjustment, L.H. 4 Páka pružiny pravá A Lever - neutral adjustment, R.H. 5 Páka bowdenu A Lever, control cable 8 Pružina tažná A Spring, push 9 Centráž A Centring 10 Doraz A Stop 11 Šroub M8x25 4 Bolt M8x25 13 Šroub M10x40 2 Bolt M10x40 14 Šroub M6x16 1 Bolt M6x16 16 Šroub M6x30 1 Bolt M6x30 17 Matice M10 5 Nut M10 18 Podložka 6,4 1 Washer 6,4 19 Podložka 10,5 5 Washer 10,5 20 Ložisko Bearing 21 Pojistný kroužek 10 1 Locking ring Pero 5x5x Key 5x5x30 23 Kolík 5x28 1 Pin 5x28 24 Matice M8 4 Nut M8 29 Regulační hydrogenerátor Hydraulic pump, variable displacement 20

21 21

22 Skupina: 10. Spojka VVV 600/12 Group: 10. Clutch VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 1 Základna spojky A Clutch base 2 Hřídel II A Shaft II 3 Řemenice I A Pulley I 4 Řemenice II A Pulley II 5 Deska pod spojku A Plate, clutch mounting 6 Podložka A Washer 7 Kroužek A Ring 8 Kroužek A Ring 9 Podložka A Washer 10 Pružina pryžová 1 Rubber spring 11 Pružina tlačná Spring, push 12 Rozpěrka A Spacer 15 Šroub M10x25 4 Bolt M10x25 16 Šroub M6x35 1 Bolt M6x35 17 Šroub M6x16 1 Bolt M6x16 18 Šroub M5x12 4 Bolt M5x12 19 Šroub M4x45 3 Bolt M4x45 20 Matice M6 2 Nut M6 21 Podložka 10,5 4 Washer 10,5 22 Podložka 6,6 1 Washer 6,6 23 Podložka 5,3 4 Washer 5,3 24 Podložka 4,1 3 Washer 4,1 25 Elektromagnetická spojka Electromagnetic clutch 26 Pojistný kroužek 47 1 Locking ring Pojistný kroužek Locking ring 35 22

23 Skupina: 10. Spojka VVV 600/12 Group: 10. Clutch VVV 601/12 28 Pojistný kroužek Locking ring Ložisko Bearing 30 Ložisko Bearing 31 Pero 6x6x Key 6x6x25 32 Pero 6x6x Key 6x6x20 33 Pero 5x5x Key 5x5x12 34 Oběžné kolo A Fan 35 Klínový řemen 10A0785C (k vibrátoru) Drive belt 10A0785C (vibrator) 36 Matice M4 3 Nut M4 Spojka bez poz.35 (klínový řemen) 1 Clutch without pos.35 (Drive belt) 23

24 Skupina: 11. Motor VVV 600/12 H Group: 11. Engine VVV 601/12 H MOTOR HATZ Position Exact denomination of part Pieces used Sklad.č. 7 Spojka GIFLEX (poz.8,10) Clutch GIFLEX (pos.8,10) 8 Spojka A Clutch 9 Výstupní hřídel motoru A Output armature shaft 10 Spojka A Clutch 11 Motor HATZ 1 B Engine HATZ 1 B20 Motor HATZ 1 B Engine HATZ 1 B30 16 Šroub M6x12 1 Bolt M6x12 17 Šroub M5x6 1 Bolt M5x6 20 Matice M8 4 Nut M8 24 Podložka 6 1 Washer 6 27 Gumokov Rubber mount 28 Klínový řemen 10A1075C (ke spojce) Drive belt 10A1075C (clutch) 33 Nosič A Carrier 37 Držák Holder 40 Akumulátor Accumulator 42 Gumokov Rubber mount 43 Šroub M8x16 2 Bolt M8x16 24

25 25

26 Skupina: 11. Motor VVV 600/12 Group: 11. Engine VVV 601/12 MOTOR HONDA Position Exact denomination of part Pieces used Sklad.č. 1 Podložka HONDA GX200,GX A Washer HONDA GX200, A 2 Podložka HONDA GX A Washer HONDA GX200 Řemenice HONDA GX A Pulley HONDA GX Úchyt elektro A Electro holder 7 Spojka GIFLEX (poz.8,10) Clutch GIFLEX (pos.8,10) 8 Spojka pro GX A Clutch for GX 200 Spojka pro GX A Clutch for GX Spojka pro GX A Clutch for GX 200 Spojka pro GX A Clutch for GX Motor HONDA GX Engine HONDA GX 200 Motor HONDA GX Engine HONDA GX Šroub M8x50 3 pouze GX 200 Bolt M8x50 13 Šroub M8x40 1 GX 200 Bolt M8x40 Šroub M10x45 4 GX 270 Bolt M10x45 14 Šroub M8x16 1 GX 200 Bolt M8x16 Matice M10 4 GX 270 Nut M10 15 Šroub M6x16 2 pouze GX 200 Bolt M6x16 16 Šroub M6x12 1 pouze GX 200 Bolt M6x12 17 Šroub M5x6 1 GX 200 Bolt M5x6 Šroub M5x6 2 GX 270 Bolt M5x6 18 Šroub M4x30 2 Bolt M4x30 19 Šroub M4x16-4,8-H 1 Bolt M4x16-4,8-H 20 Matice M8 4 GX 200 Nut M8 Matice M8 5 GX 270 Nut M8 21 Matice M6 2 pouze GX 200 Nut M6 26

27 Skupina: 11. Motor VVV 600/12 Group: 11. Engine VVV 601/12 22 Matice M4 5 Nut M4 23 Podložka 8,4 5 pouze GX 200 Washer 8,4 24 Podložka 6 1 pouze GX 200 Washer 6 25 Podložka 4,3 4 Washer 4,3 26 Pero 5x5x36 1 GX 200 Key 5x5x36 Pero 7x7x42 1 GX 270 Key 7x7x42 27 Gumokov (od v.č.074) Rubber mount (from July serial No.074) 28 Klínový řemen 10A0940C (ke spojce) Drive belt 10A0940C (clutch) 29 Svorkovnice Terminal board 30 Kondenzátor Capacitor 27

28 Skupina: 12. Kropení - Škrabáky - Kryty VVV 600/12 Group: 12. Sprinkling - Scrapers - Covers VVV 601/12 Position Exact denomination of part Pieces used Sklad.č. 1 Kryt zadní s nádrží HONDA GX A Rear cover with water tank HONDA GX200 Kryt zadní s nádrží HATZ 1B20,1B A Rear cover with water tank HATZ 1B20,30 Kryt zadní s nádrží HONDA GX A Rear cover with water tank HONDA GX270 2 Kryt přední HONDA GX A Front cover HONDA GX200 Kryt přední HATZ 1B A Front cover HATZ 1B20 Kryt přední HATZ 1B A Front cover HATZ 1B30 Kryt přední HONDA GX A Front cover HONDA GX270 Do v.č.085 vyráběn odklopný přední kryt spojený s horní deskou plastovým čepem. 3 Víko A Cap 6 Škrabák (od v.č.055) A Scraper (from March serial No.055) 7 Síto Sieve 8 Těsnění A Sealing 9 Trubka kropení A Sprinkling pipe 10 Gumová zátka Rubber plug 11 Podložka 6,4 (do ) 6 Washer 6,4 (by December 2000) 13 Šroub M12x25 2 Bolt M12x25 14 Šroub M10x25 16 Bolt M10x25 15 Šroub M10x20 10 Bolt M10x20 16 Šroub M6x16 6 Bolt M6x16 17 Šroub M6x12 4 Bolt M6x12 18 Matice G1/2" 4 Nut G1/2" 19 Podložka 10,5 28 Washer 10,5 20 Podložka 13 2 Washer Kohout kulový rohový 1/2" Water tap 1/2" 22 Nástavec 1/2" Adaptor 1/2" 23 Matice nástavce 1/2" 2 součást poz.21 Nut 1/2" 28

29 Skupina: 12. Kropení - Škrabáky - Kryty VVV 600/12 Group: 12. Sprinkling - Scrapers - Covers VVV 601/12 24 Příchytka trubky PR Pipe clip PR Kolínko Elbow 26 Pérová objímka PR Clip, spring PR Zátka PR Plug PR Těsnící kroužek 21x36 4 Sealing ring 21x36 29 Těsnící kroužek 17x22 2 součást poz.21 Sealing ring 17x22 30 Hadice, Ø17/Ø12,5 délka Hose, Ø17/Ø12,5 lenght Hadice, Ø17/Ø12,5 délka Hose, Ø17/Ø12,5 lenght Hadice, Ø17/Ø12,5 délka Hose, Ø17/Ø12,5 lenght Matice M10 16 Nut M10 34 Podložka 10,2 16 Washer 10,2 35 Zátka Plug 29
